Немного расчетов, чтобы сделать как надо:

Двойной и тройной квадрат

Подобный вариант отличается своей сложностью сборки, но она оправдана качеством сигнала, который передает такая антенна. Главное при сборке – в точности соблюсти все габариты расположение относительно ретранслятора. Понадобятся:

  • Алюминиевая, медная или латунная трубки;
  • Прут из диэлектрика;
  • Основание из дерева;
  • Провода для соединения.

Количество каналов, которое принимает подобная антенна, напрямую зависит от диаметра металлических трубок. Трубки, диаметр которых составляет 8 – 15 миллиметров, могут поймать до 12 каналов. Если диаметр 10-20 мм, то в метровом диапазоне устройство поймает максимум 5 каналов.

Сама по себе антенна представляет из себя 2 или 3 правильных прямоугольника из металлических трубок разных размеров, расположенных друг за другом. На первом этапе изготовления следует согнуть две трубки, придав им квадратную форму. Верхние ребра фигур соединить металлом-проводником, нижние диэлектриком и прикрепить всю эту часть к каркасу из дерева. Далее кабель-проводник зачищается с двух сторон, а после подключается к установке и телевизору с помощью штекера.

Варианты антенн для приема цифрового сигнала

Прием ДВМ-волн может осуществляться множеством антенн. Для показа цифрового телевидения DVB-T2 приемник может быть сооружен только из одного кабеля, или с дополнительных элементов.

Каждый телевизионный приемник будет отличаться характеристиками. Их надо учитывать при выборе, особенно если вы живете далеко от города, где поблизости нет телевышек.

Ниже представлена таблица самых распространенных ТВ-антенн. Они учше всего работают, наиболее просты в изготовлении.

ТипКоеф. усиления, ДбМаксимальная дальность приема сигнала, кмРабочий диапазон, МГц
Без усилителяС усилением
Из кабеля0-31515440-800
Из банок3-51540470-622
Бабочка5-112070Любой (нуждается в расчетах)
Тройной квадрат91560
Харченко (или биквадрат)5-61050
Логопериодическая8-1230100

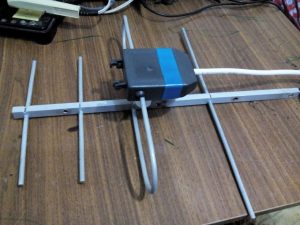

Есть более сложные варианты. Но при всей трудности изготовления имеют существенные недостатки. При этом качество приема не настолько велико по сравнению с табличными. Поэтому самостоятельно делать их нет смысла. Например:

  • Антенна Ковачева;
  • Туркина;
  • волновой канал.

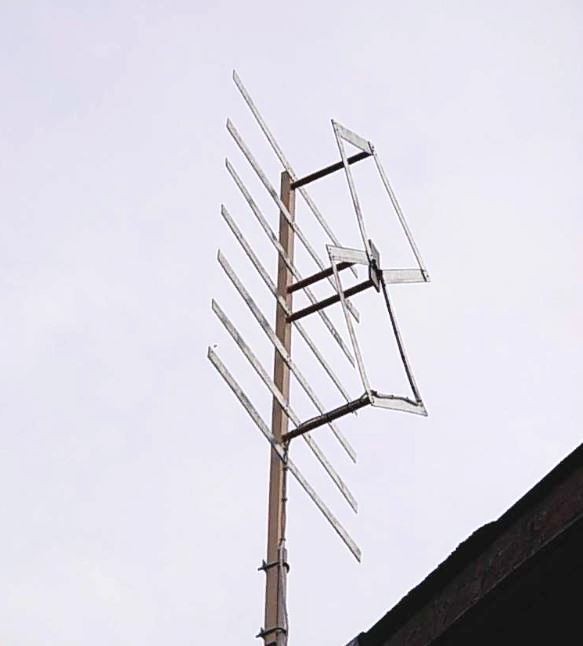

Квадратная конструкция

Такие антенны многие видели на дачах. Ранее они серийно выпускались, но после того, как был обнаружен более удобный способ подключения, от них стали отказываться. Принцип такой комнатной антенны для цифрового тв, сделанной своими руками, заключается в размещении 3 квадратов друг за другом.

ТОП самых популярных антенны из кабеля для цифрового ТВ: как сделать антенну для телевизора своими руками
ТОП самых популярных антенны из кабеля для цифрового ТВ: как сделать антенну для телевизора своими руками
ТОП самых популярных антенны из кабеля для цифрового ТВ: как сделать антенну для телевизора своими руками
ТОП самых популярных антенны из кабеля для цифрового ТВ: как сделать антенну для телевизора своими руками
ТОП самых популярных антенны из кабеля для цифрового ТВ: как сделать антенну для телевизора своими руками
ТОП самых популярных антенны из кабеля для цифрового ТВ: как сделать антенну для телевизора своими руками

Фактически, каждый квадрат выполняет строго свою функцию. Первоначально идет директор, после чего следом за ним размещается вибратор, а далее устанавливается рефлектор. Обратите внимание, квадраты должны быть разного размера, и располагаться в процессе убывания.

ТОП самых популярных антенны из кабеля для цифрового ТВ: как сделать антенну для телевизора своими руками

«Восьмерка», она же ромб, она же «Z» образная

Антенна для телевизора 9

Пожалуй, самая популярная конструкция для самодельщиков. Эта достаточно мощная антенна Харченко уверенно принимает метровые и дециметровые частоты в аналоговом и цифровом формате. Когда возникает вопрос: «Как сделать антенну своими руками?», в первую очередь предполагается именно этот вариант.

В чем ее преимущество? При компактных размерах в большинстве случаев не требуется усилитель. Разве что вы хотите принимать сигнал на 1–3 этаже в густо застроенном микрорайоне, где между вами и телецентром расположены десятки многоэтажек.

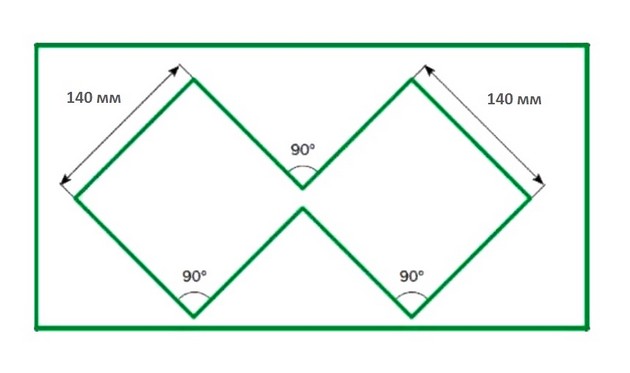

Как сделать самодельную антенну без проведения сложных расчетов? Для типовой сетки вещания существует базовый размер плеча ромба: это 140 мм. Расстояние между точками подключения провода: 10–15 мм.

Антенна для телевизора 10

Антенна Харченко с такими размерами попадает как раз в середину типового диапазона вещания. Если необходимо захватить другие каналы (в некоторых регионах сетка может работать на нестандартных частотах), можно изготовить проволочную конструкции, в несколько рядов. На иллюстрации изображен чертеж из журнала «Радио» 50-летней давности.

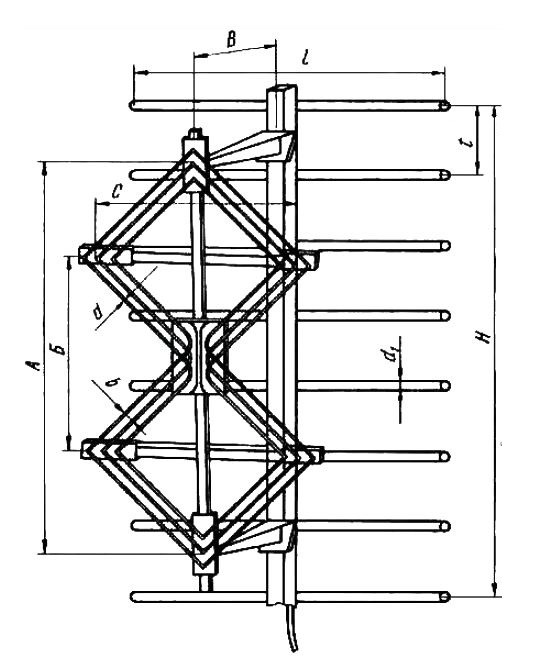

Антенна для телевизора 11

Тогда принимался метровый диапазон, и антенны имели соответствующие гигантские размеры. Из проволоки они делались для уменьшения парусности. Такая технология изготовления требует терпения и большого количества материала. Современные «самоделкины» предпочитают медную трубку либо алюминиевую пластину.

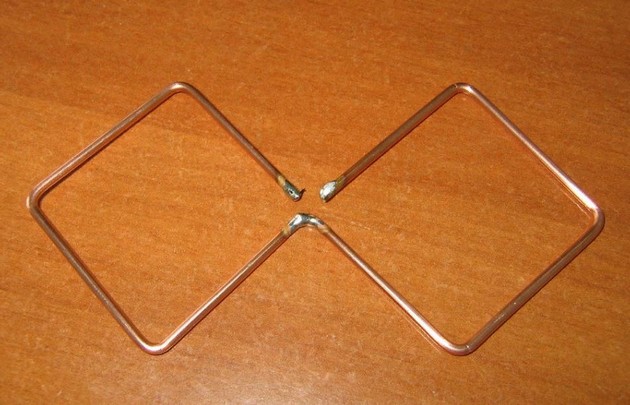

Антенна для телевизора 12

Чтобы сделать комнатную антенну по этой технологии, достаточно куска проволоки. Прибор вешается в оконный проем (в направлении телецентра) и не нужно беспокоиться о том, что его погнет ветром. Можно изготовить несколько ромбов, при этом диапазон приема будет существенно расширен. Идеальный вариант для цифрового телевидения, который можно сделать своими руками на даче или в частном доме.

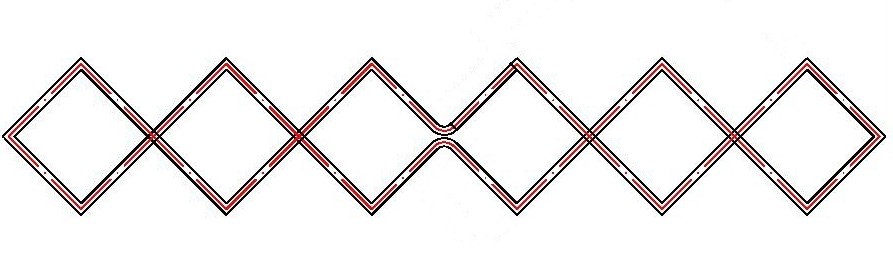

Антенна для телевизора 13

Модели для домашнего изготовления

Следует понимать, что передача цифрового сигнала ограничивается как расстоянием, так и зоной видимости. Считается, что передатчик может обеспечить хороший сигнал на расстоянии 60 км, хотя на практике встречались случаи, когда и 90 км не служили преградой, особенно при использовании усилителя.

Телевышка в зоне видимости
В идеале телевышка должна быть в свободной зоне видимости, то есть не закрыта от антенны другими зданиями или объемными конструкциями

При таких условиях будет достаточно даже слабого сигнала, чтобы изображение и звук удовлетворяли запросы потребителей.

Однако к антеннам предъявляются следующие требования:

  • расположение – по оси поступающей электромагнитной волны;
  • все работы выполняются аккуратно, в соответствии с расчетами;
  • не нужно забывать об ориентации по поляризации;
  • если существуют помехи, совпадающие по частоте, необходима дополнительная защита.

Чтобы прием сигнала был качественным, он должен быть на 1,5 дБ выше фоновых шумов, сопровождающих помехи. Если произойдет повреждение кабеля или искажение фазы, даже сильный сигнал исчезнет.

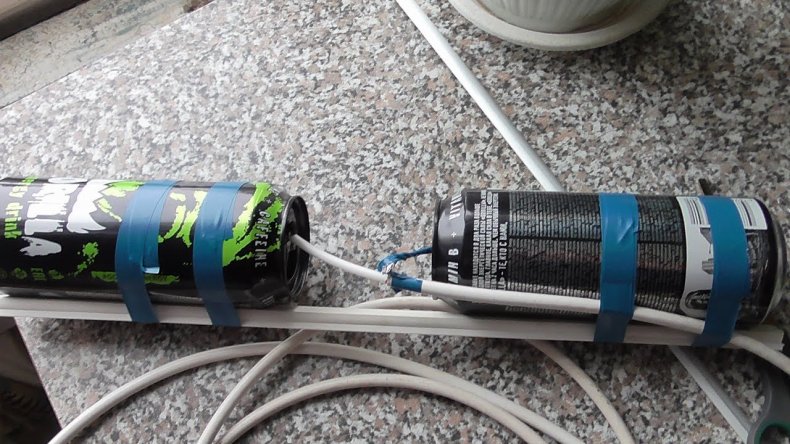

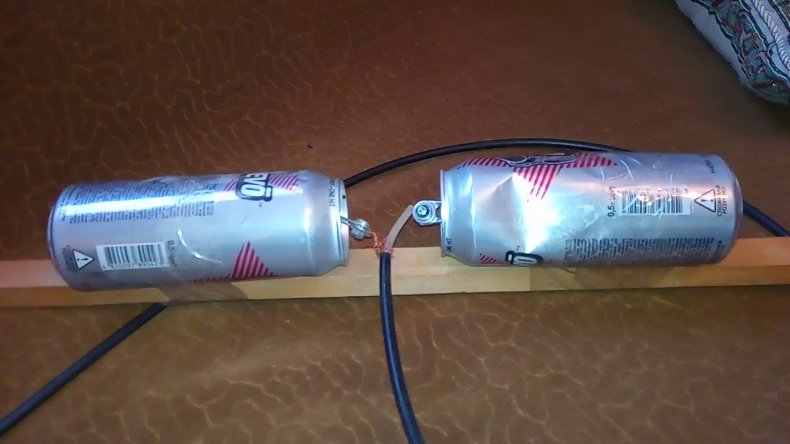

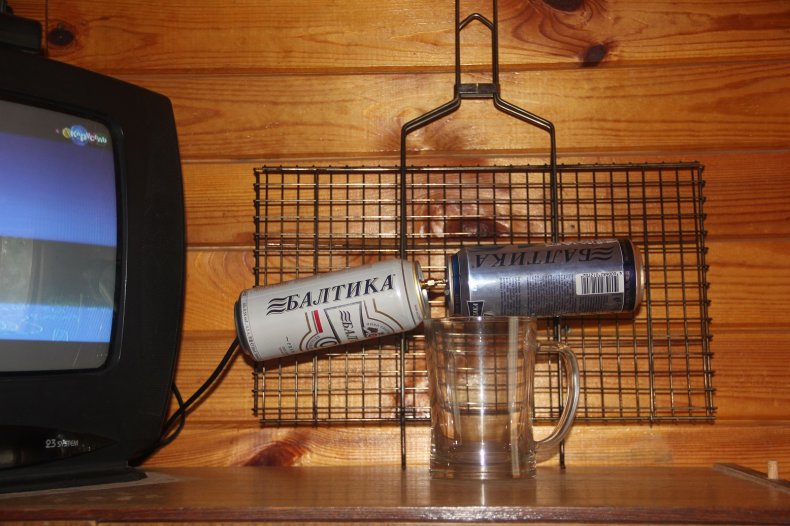

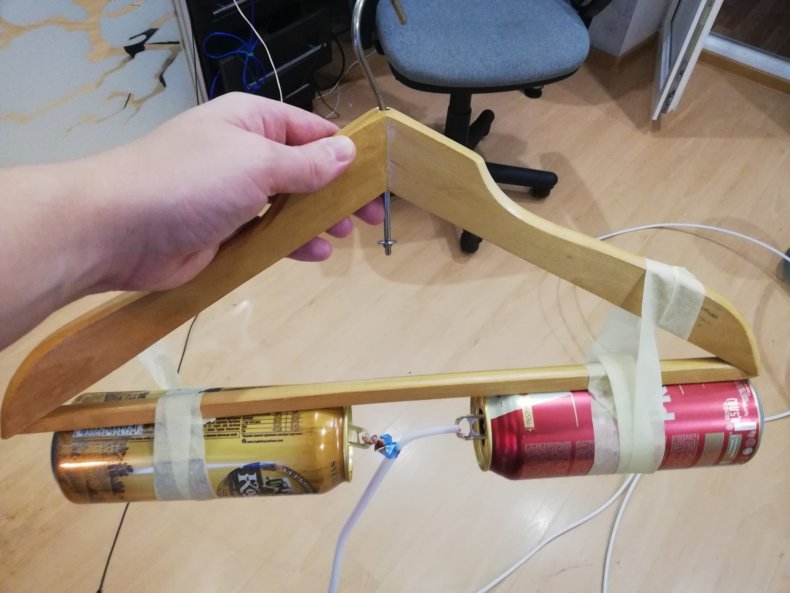

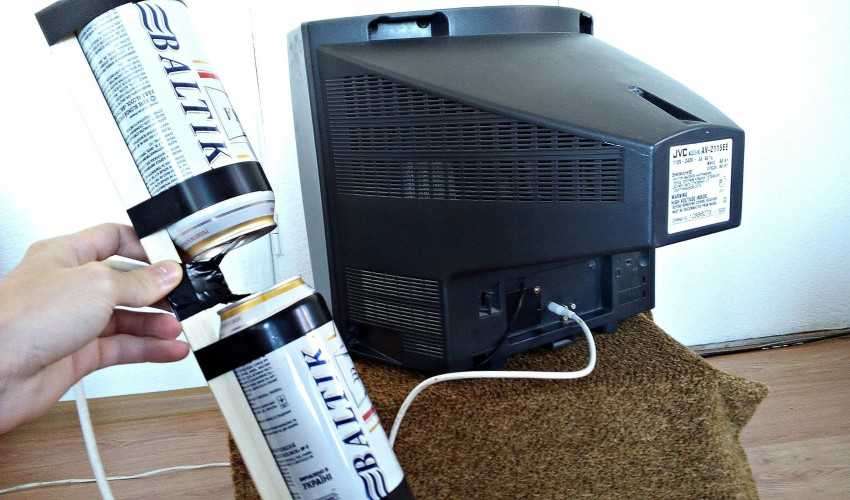

Модель — простое устройство из пивных банок

Это самая простая модификация домашней антенны, не требующая специальных знаний или расчетов. Конечно, прибор нельзя назвать мощным, но при благоприятных условиях он способен поймать несколько каналов.

Для изготовления потребуются две пивные банки, метровый кусок телевизионного кабеля с разъемом, строительный или канцелярский нож для разделки кабеля, изолента, небольшой деревянный брусок.

Чтобы узнать, как сделать простейшую ТВ антенну в домашних условиях, достаточно воспользоваться приведенной ниже фотоинструкцией. Прибор очень популярен, поэтому руководство подробное и доступное для всех.

Пошаговая инструкция по изготовлению «баночного» устройства:

Банки не требуют специальной подготовки, используются в таком виде, в котором продаются. Главное, чтобы они были пустымиУстройства для открывания банок, которые называют ушками или язычками, необходимо зачистить. Для этого можно воспользоваться канцелярским ножом или куском наждачкиБерем 1-1,5 м телевизионного кабеля. Подготавливаем свободный конец для подключения к банкам: освобождаем от изоляции центральную жилу, оплетку разбираем и скручиваемКонец оплетки вставляем в отверстие язычка, оборачиваем пару раз и закрепляем. Расстояние свободной части между кабелем и креплением – примерно 10-15 ммАналогичным образом закрепляем и центральную жилу – вставляем в отверстие ушка второй банки, затем оборачиваем два раза, чтобы прочно зафиксировать.Оба соединения необходимо изолировать. Для этого берем изоленту и наматываем ее плотным слоем по всей длине открытых частей провода, заезжая на ушки и оболочку кабеляЧтобы придать банкам нужное положение, используем ошкуренный деревянный брусок. Длина его должна немного превышать сумму длин обеих банокДля фиксации используем все ту же изоленту. Для прочности конструкции крепление производим в четырех местах – по краям обеих банокШаг 1 – основа прибора – две пивные банкиШаг 2 – зачистка язычков (ушек)Шаг 3 – разделка телевизионного кабеляШаг 4 – подключение оплетки к первой банкеШаг 5 – подключение центральной жилы ко второй банкеШаг 6 – обмотка соединений изолентойШаг 7 – брусок в качестве основыШаг 8 – крепление антенны на бруске

Антенна полностью готова, осталось ее подключить к телевизору.

Штекер, который находится на другом конце телевизионного кабеля антенны, вставляем в разъем телевизора. Панель с разъемами обычно расположена на задней стороне прибораДля начала самодельную антенну из пивных банок кладем просто на телевизор, если позволяет его конфигурация. В дальнейшем положение можно отрегулироватьБерем пульт дистанционного управления, с помощью кнопок находим меню и переходим в раздел «настройка» для нахождения или выбора каналовПроизводим ручную или автоматическую настройку каналов. Результат, хороший или не очень, обязательно появится на экранеЭтап 1 – подключение к разъему телевизораЭтап 2 – установка антенны удобном местеЭтап 3 – настройка каналов пультом д/уЭтап 4 – выбор канала с хорошим приемом сигнала

Читайте также:  Замена подшипников в стиральных машинах ATLANT: как заменить подшипник в стиральной машине разберем в этой статье

Это примитивный вариант антенны, надеяться на отличное изображение или большое количество пойманных каналов не стоит.

Но при выгодном расположении дома относительно источника трансляции можно найти от 5 до 8 различных каналов, которые будут отображаться в удовлетворительном состоянии.

Чтобы улучшить качество передачи сигнала, можно попытаться изменить положение антенны или немного увеличить длину провода, чтобы вынести ее на балкон.

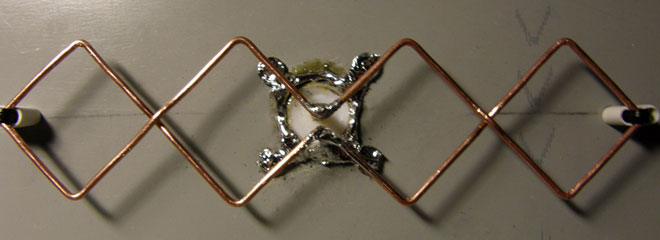

Модель — антенна-биквадрат для цифрового вещания

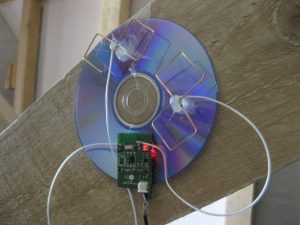

Биквадратную антенну, так любимую мастерами-самоучками, в прошлом веке придумал инженер Харченко, по имени которого она называется до сих пор.

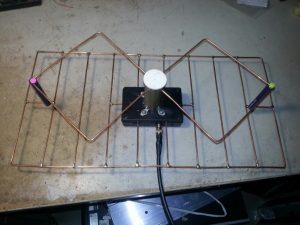

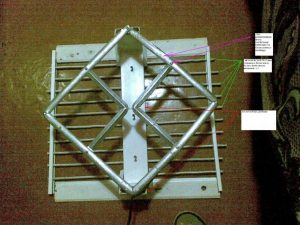

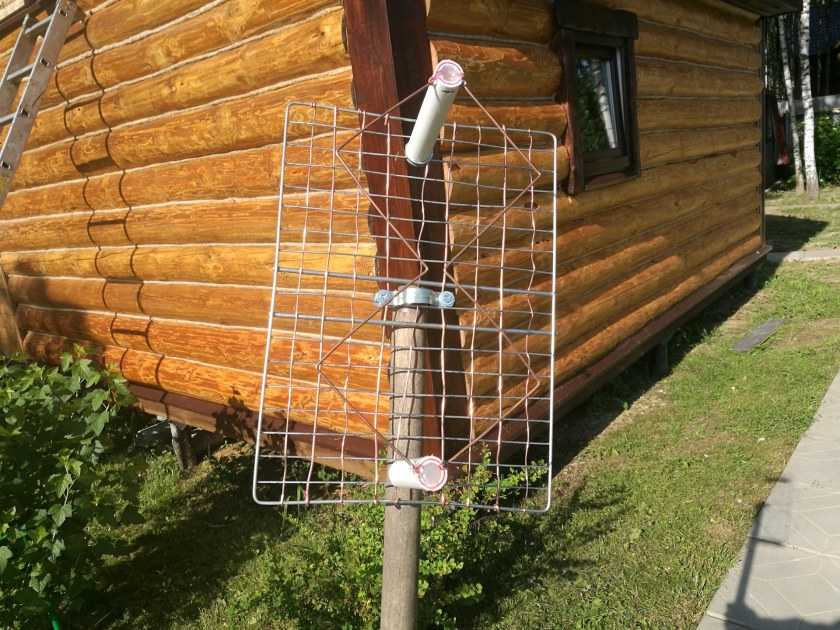

Антенна Харченко на решетке
Размеры зигзагообразной рамочной конструкции не берутся «с потолка». Чтобы изображение на экране ТВ было четким, а звук не имел посторонних шумов, нужны точные расчеты

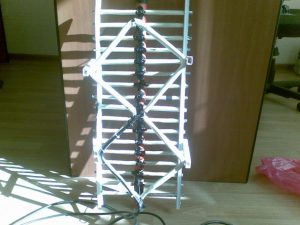

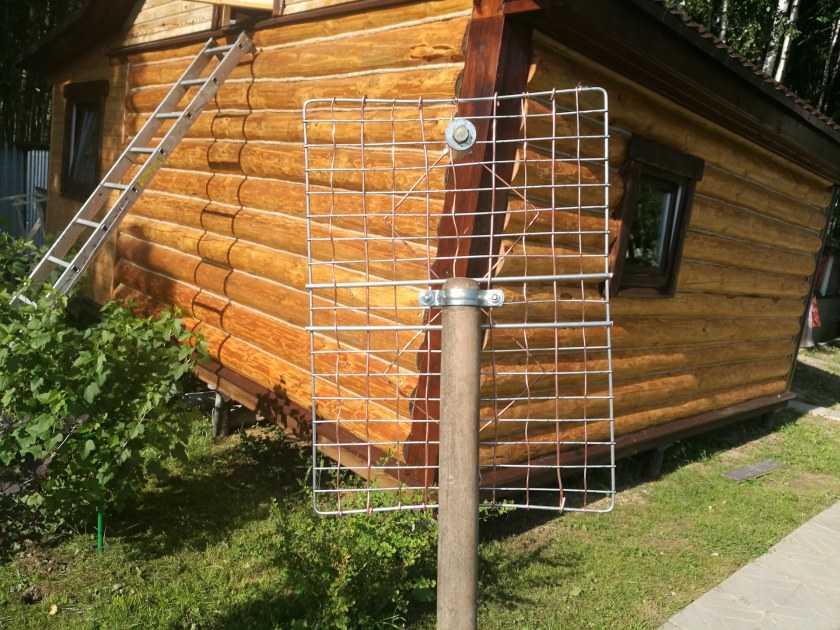

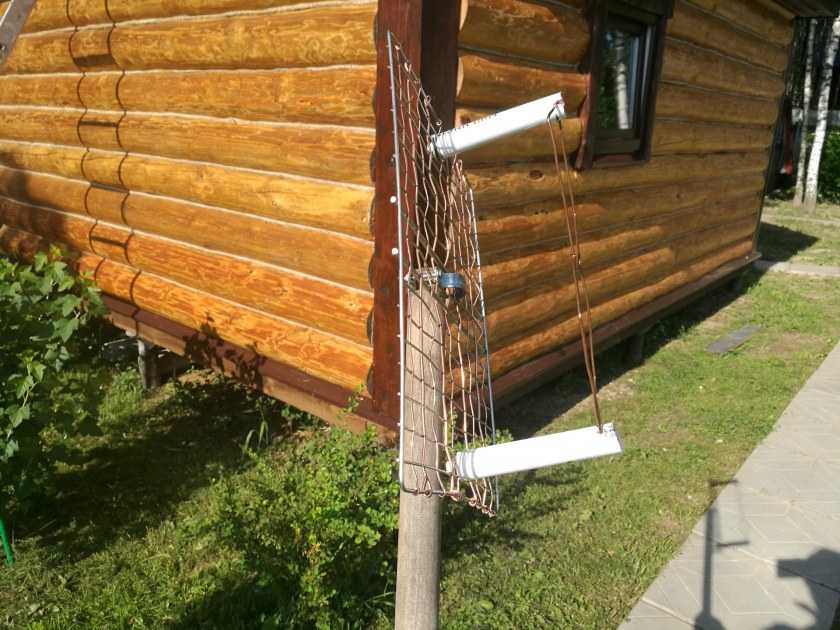

Для повышения направленности двойной квадрат оборудуют решеткой или экраном, однако при хорошей проводимости волн он не требуется. Предлагаем два похожих варианта, которые отличаются материалом и нюансами изготовления.

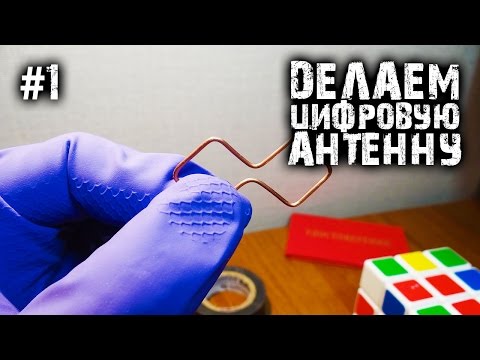

Вариант — из медной проволоки

Для приема аналогового или цифрового сигнала подойдет простая в изготовлении, небольшая антенна из медной проволоки и коаксиального кабеля. Конструкция устройства проста: биквадрат с центральным корпусом из распределительной коробки. Ее можно устанавливать в квартире или на улице.

Себестоимость антенны мала, так как практически все материалы можно найти дома или купить недорого в магазине, продающем комплектующие для телевизоров и другой техники.

Материалы для изготовления антенны
Для работы потребуются: отрезок коаксиального кабеля, 1 м медной проволоки сечением 0,3-0,4 см, телевизионный разъем, флюс, припой, пластиковая распределительная коробка

Сейчас распространено цифровое телевидение, поэтому антенна предназначена именно для него. Выставлять наугад размеры не стоит, лучше произвести расчеты. Для начала нужно узнать диапазон приема цифровых каналов, нужную информацию можно почерпнуть из справочников, размещенных в интернете.

Для «цифры» среднее значение частоты – 690 МГц. Если вы до сих пор пользуетесь аналоговыми каналами, то потребуется 470 МГц (для дециметровых волн).

Дальше нужно рассчитать размеры – и здесь проще всего воспользоваться онлайн-калькулятором, который предназначен для расчетов антенн такого типа. Вставляете в верхнее окошко частоту – автоматически подсчитываются другие параметры.

Для биквадрата с частотой 690 МГц одна сторона квадрата (L1) равна примерно 105 мм, а длина всего прибора (L2) – 295 мм. Это основные размеры, которые нужно знать.

Пошаговая инструкция по изготовлению самодельной телеантенны из медной поволоки:

Берем маркер и линейку (метр) и катушку медной проволоки, отмеряем кусок длиной 0,9 м. При помощи кусачек или плоскогубцев отрезаем его – это основа будущего «двойного квадрата»Снова берем маркер, производим измерения и делаем пометки. Делим проволоку на отрезки длиной 10,5 см – это будут стороны двух квадратовЗагибаем проволоку, как на фото, чтобы образовались две одинаковые фигуры квадратной формы. Лишний кусок проволоки отрезаем, но оставляем небольшой припуск в 10-15 мм, чтобы замкнуть контурМелкой наждачкой тщательно зачищаем концы проволоки и места подключения. Для прогревания толстого провода из меди потребуется мощный паяльник. Берем припой, флюс и производим пайку в месте соединения концов проводаСнимаем с конца телевизионного кабеля оплетку, скручиваем и отгибаем ее. Освобожденный провод зачищаем, а затем припаиваем: центральный провод к одному квадрату, оплетку – к другомуЧтобы готовое изделие было легче монтировать, из распределительной коробки или подрозетника нужно сделать небольшой корпус. Она слишком глубокая, поэтому примерно половину отрезаем ножовкойПаяльником или ножовкой с четырех сторон проделываем отверстия под проволоку. Вставляем готовую антенну с кабелем, для фиксации клеем заливаем все места соединенияВ городских условиях лучше вынести антенну за пределы квартиры – на крышу, внешнюю стену или на балкон. Пластиковую коробку закрепляем, а провод пропускаем сквозь отверстие в окнеШаг 1 – отрезок медной проволокиШаг 2 – разметка провода на отрезкиШаг 3 – сгибание проволоки в контурШаг 4 – зачистка и пайка проводаШаг 5 – подключение ТВ кабеляШаг 6 – пластиковый корпус для антенныШаг 7 – соединение проволоки и корпусаШаг 8 – установка антенны на крыше

После установки антенны необходимо на второй конец кабеля надеть штекер, если его там нет, и затем воткнуть его в соответствующий разъем телевизора.

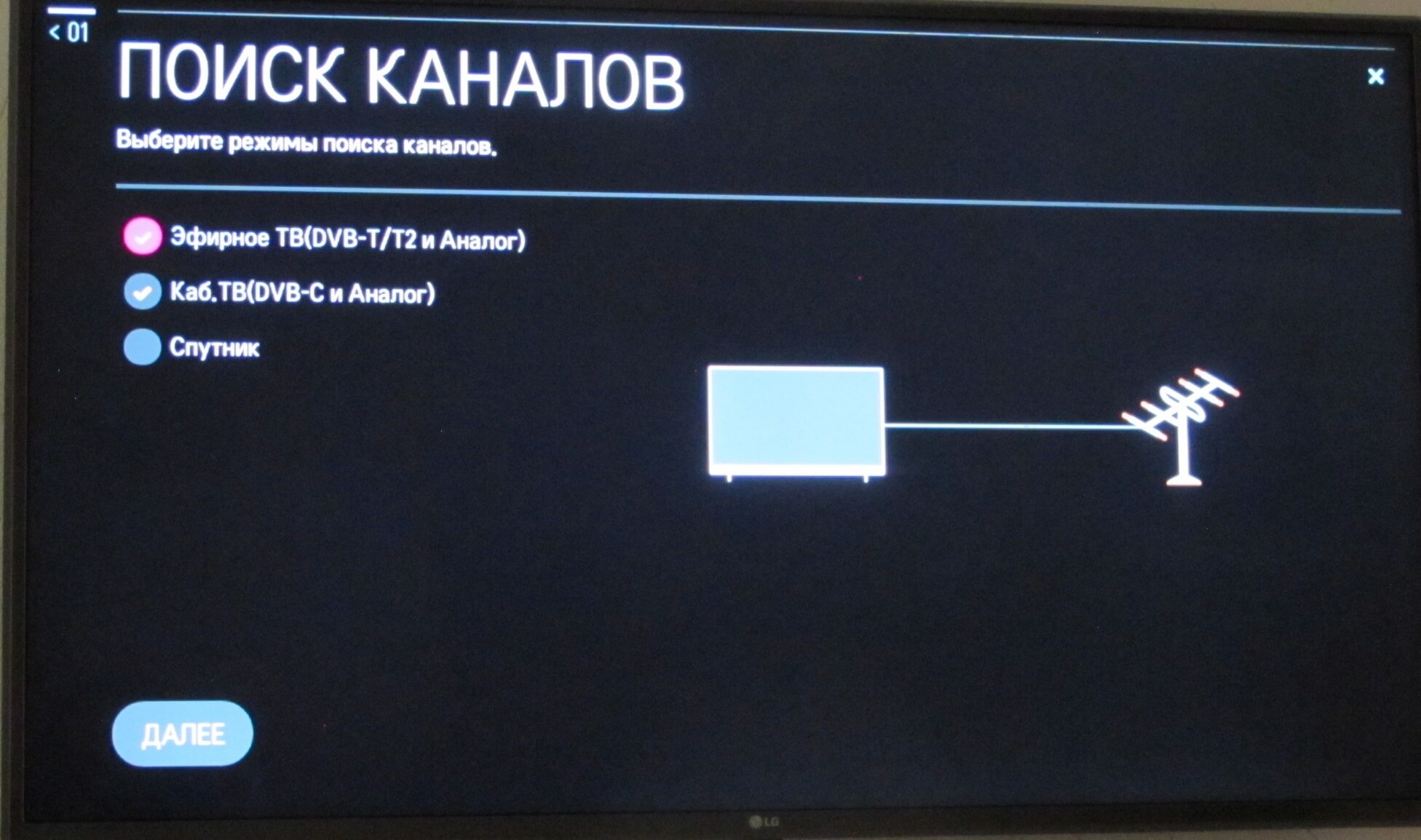

Чтобы проверить качество сигнала, включаем автопоиск. Скорее всего, качество приема окажется хорошим.

Вариант — из алюминиевой проволоки

Вторая модель напоминает первую конструкцией и способом изготовления, однако имеет и отличительные черты.

Биквадратная антенна из алюминия
На самом деле антенна более простая и недорогая, так как вместо медного провода используется алюминиевый. Пайка не предусмотрена, что облегчает процесс сборки

Для сборки конструкции и подключения потребуется совсем немного времени.

Если все материалы приготовлены, а инструменты под рукой, то достаточно одного свободного вечера.

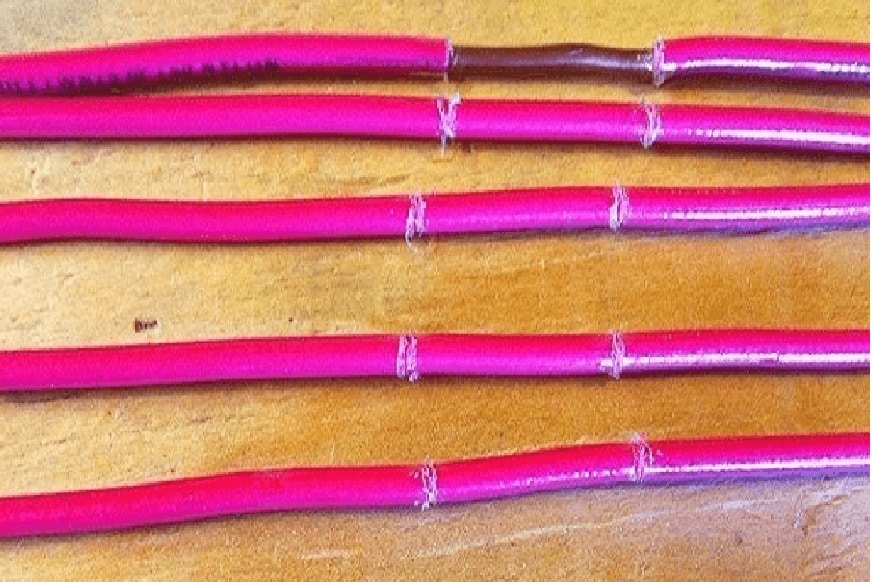

Из многожильного кабеля нужно достать один провод. Подходящая толщина жилы – 2-4 мм, длина – 1,15 м, но лучше взять с небольшим запасомС помощью кабеля выполняется соединение между антенной и приемником – телевизором. Длина отрезка зависит от расстояния между балконом (форточкой) и электроприборомШтекер можно приобрети там же, где и кабель – в магазине электро- и радиодеталей. Пластиковая модель – самая недорогая и простая в монтажеВсе без исключения инструменты, скорее всего, есть в доме. Это острый строительный нож, линейка, несмываемый маркер (лучше светлый), кусачки. Из расходки потребуются стяжки или изолентаБерем линейку, маркер и выставляем метки со следующими интервалами: первая – через 2 см, затем через 13, 14, 14, 13, 13, 14, 14, 13, 2 см. Длинные отрезки – стороны квадратовПо маркерным отметкам сгибаем провод таким образом, чтобы получились два квадрата. 2-сантиметровые концы проволоки загибаем для дальнейшего соединения и подключенияРазделываем конец коаксиального кабеля, как в первой инструкции, и закрепляем его на обоих квадратах: скрученную оплетку на одном, центральную жилу на другомК другому концу кабеля присоединяем штекер. Для этого разбираем его корпус, вставляем токоведущую жилу в специальный контакт, собираем обратноКусок алюминиевого многожильного кабеляМоток коаксиального антенного кабеляТелевизионный штекер для подключенияНабор инструментов для работыРазметка провода для сгибанияСгибание провода в биквадратПрисоединение телевизионного кабеля к биквадратуМонтаж штекера для подключения к телевизору

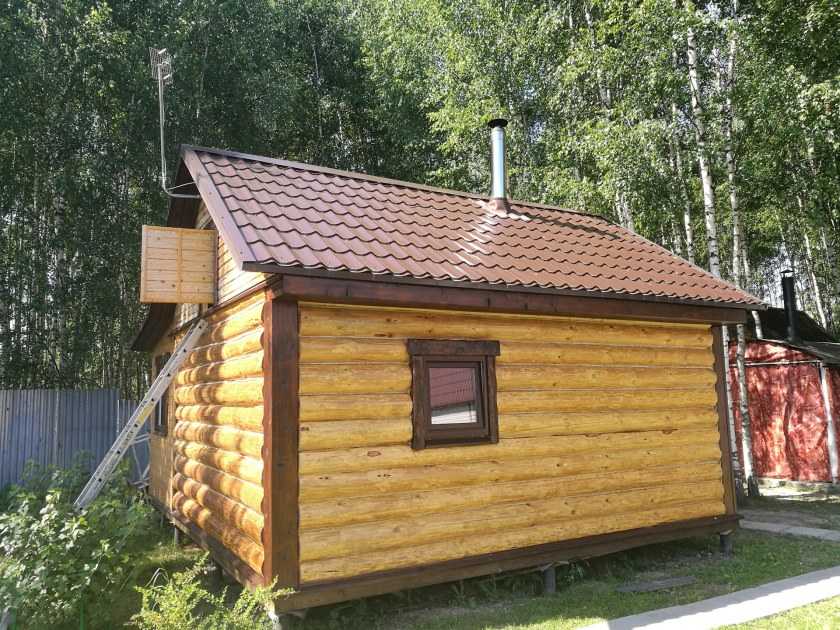

Готовую антенну, чтобы она лучше ловила сигнал, необходимо вынести на балкон или выставить в форточку.

Если ближайшая телевышка находится сбоку, то для улучшения направления можно биквадрат закрепить на палке и выставить вперед. На качество приемки волн не так негативно влияет расстояние, как наличие всевозможных препятствий – например, жилых многоэтажек.

Петлевая из трубы

Эта антенна для дачи своими руками чуть сложнее в изготовлении: нужен трубогиб, но радиус приема больше — до 40 км. Исходные материалы практически те же: трубка из металла, кабель и штанга.

Радиус сгиба трубы неважен. Необходимо чтобы труба имела требуемую длину, а расстояние между концами составляло 65-70 мм. Оба «крыла» должны быть одинаковой длинны, и концы должны быть симметричны относительно центра.

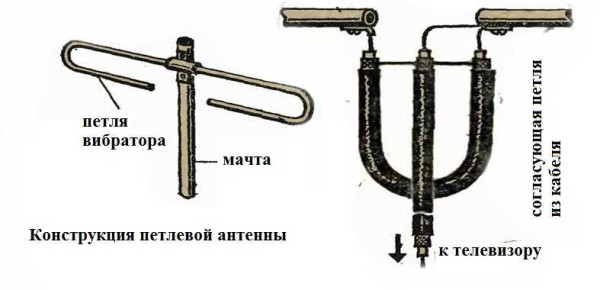

Самодельная антенна для телевизора: из куска трубы и кабеля сделан приемник телесигнала с радиусом приема до 40 км
Самодельная антенна для телевизора: из куска трубы и кабеля сделан приемник телесигнала с радиусом приема до 40 км (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Длина трубы и кабеля указана в таблице. Узнаете, на какой частоте вещает ближайший к вам ретранслятор, выбираете соответствующую строку. Отпиливаете трубу требуемого размера (диаметр желательно 12-18 мм, под них даны параметры согласующей петли).

Номер каналаЧастота каналаДлинна вибратора — от одного до другого конца, смДлинна кабеля для согласующего устройства, см
150 МГц276 см190 см
259,25 МГц234 см160 см
377,25 МГц178 см125 см
485,25 МГц163 см113 см
593,25 МГц151 см104 см
6175,25 МГц81 см56 см
7183,25 МГц77 см53 см
8191,25 МГц74 см51 см
9199,25 МГц71 см49 см
10207,25 МГц69 см47 см
11215,25 МГц66 см45 см
12223,25 МГц66 см44 см

Сборка

Трубку требуемой длины изгибают, сделав ее абсолютно симметричной относительно центра. Один край ее расплющивают и заваривают/запаивают. Заполняют песков, и заделывают вторую сторону. Если сварки нет, можно концы заглушить, только посадить заглушки на хороший клей или силикон.

Полученный вибратор закрепляют на мачте (штанге). К концам трубы прикручивают, а потом пропаивают центральные проводники петли согласования и кабеля, который идет к телевизору. Следующий шаг — соединить куском медного провода без изоляции оплетку кабелей. Сборка закончена — можно приступать к «настройке».

Читайте также:  Где собирают современные стиральные машины марки LG?

Если  делать самому расхотелось, читайте как выбрать антенну для дачи тут.

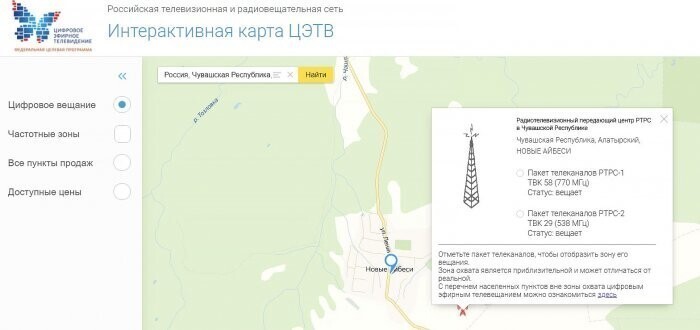

Итак, первое что вам необходимо сделать, так это посетить сайт — карта.ртрс.рф

Итак, первое что вам необходимо сделать, так это посетить сайт - карта.ртрс.рф

Введите в поисковой строке свой населенный пункт. Затем ищите самую ближайшую вышку к вашему местоположению. Кликаем по этой вышке левой кнопкой и появляется табличка со значениями частот эфирных пакетов.

У нас вещают два пакета цифровых каналов: РТРС-1 и РТРС-2 по 10 каналов каждый. Смотрим на частоты и чтобы принимать эти оба пакета, нужно взять середину между этими частотами. К примеру, если первый пакет имеет частоту вещания 700 Мгц, а второй 500 Мгц, то выбираем середину — 600 Мгц. Ничего сложного.
Нужную частоту определять научились, теперь необходимо найти длину волны. Она рассчитывается по формуле:
Длина волны = Скорость света / частота.
Скорость света равна 300 Мм/с. Делим это значение на частоту:
300 / 582 = 0,52
То есть, длина волны для частоты 582 Мгц равна 0,52 метра. Вот это значение нам нужно будет для изготовления антенны. Середина моего промежутка между пакетами, вы же вычисляйте свою длину.

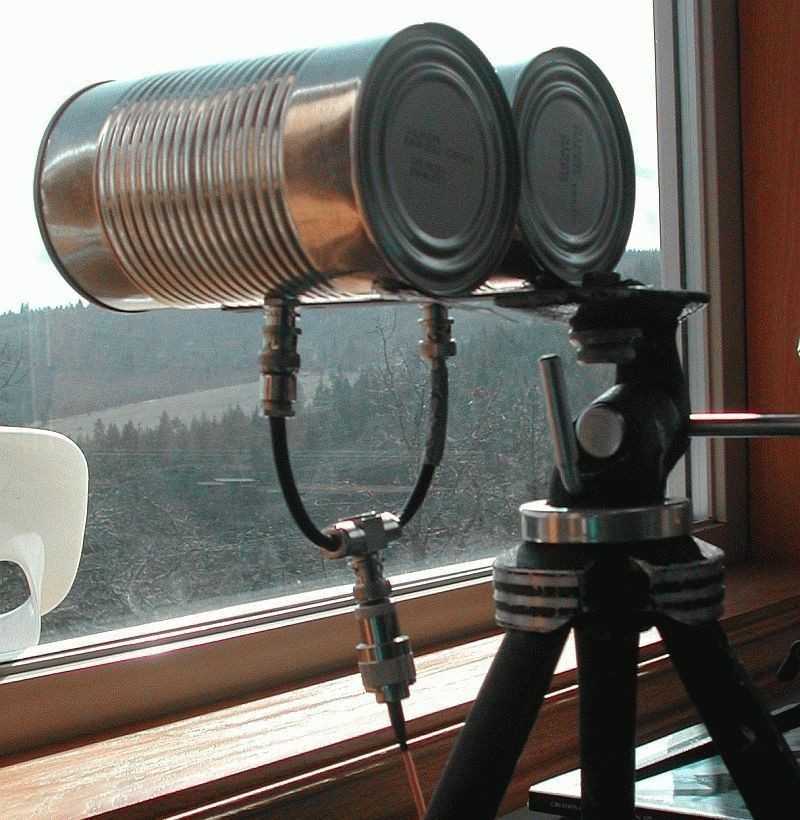

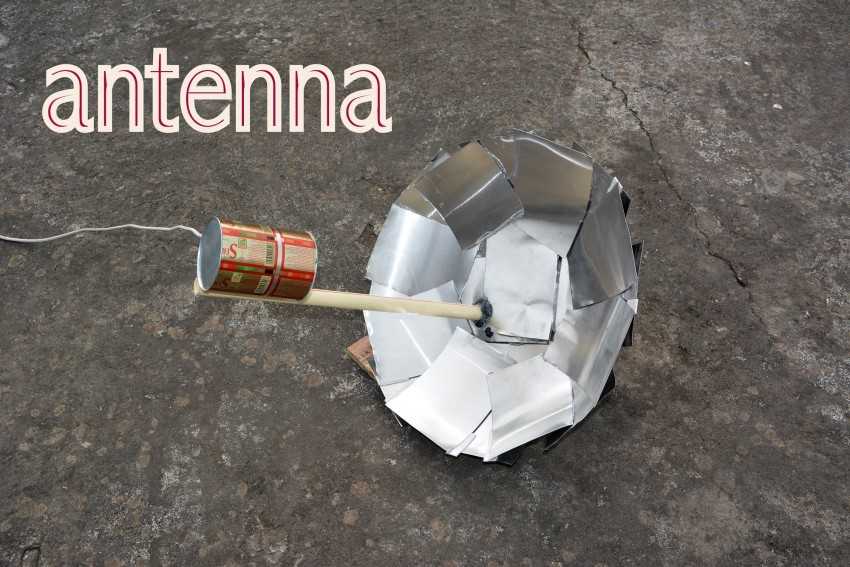

Антенна из жестяной банки

Для тех, кому представленный выше способ показался сложным, предлагаем решение проще.

ТОП самых популярных антенны из кабеля для цифрового ТВ: как сделать антенну для телевизора своими руками

Вам потребуются более простые материалы, и намного меньше времени (около получаса). Эта антенна, которую гораздо проще изготовить своими руками, хорошо подойдёт в качестве комнатной.

ТОП самых популярных антенны из кабеля для цифрового ТВ: как сделать антенну для телевизора своими руками

Вам потребуется:

  • Минимум две жестяные банки (от пива или газированных напитков);
  • Рейки из дерева — для держателя антенны, можно взять ещё одну для вертикальной мачты;
  • Коаксиальный кабель;
  • Штекер для подключения к телевизору;
  • Инструменты и крепление: отвёртка, саморезы и изолента/скотч;
  • При наличии вышеперечисленных материалов можете смело приступать к работе:
  • Промойте и высушите банки;
  • Прикрутите с помощью скотча или изоленты банки к рейке, расстояние между ними должно быть примерно 7,5 см.;
  • Очистите коаксиальный кабель: у вас должно получиться два проводника;
  • Прикрепить проводники к банке: прикрутите проводники к саморезам, сами саморезы прикрутите к банке, предварительно очистив поверхность банки от краски. При умении можно припаять проводники к жестянке;
  • Прикрепите кабель к рейке изолентой;
  • Можно использовать несколько реек с банками одновременно, установив их на общую мачту на небольшом расстоянии друг от друга;
  • Установите получившуюся антенну на своё усмотрение;
  • Подсоедините кабель с другого конца к штекеру;
  • Можете искать каналы!

ТОП самых популярных антенны из кабеля для цифрового ТВ: как сделать антенну для телевизора своими руками

Теперь, когда вы знаете, как сделать антенну своими руками, вы можете получить доступ к телевизионному сигналу в любой ситуации и в любом месте.

ТОП самых популярных антенны из кабеля для цифрового ТВ: как сделать антенну для телевизора своими руками

Делаем из картонной коробки

Простейшим вариантом домашней антенны, которую можно быстро изготовить самому из подручных средств, является устройство на базе картонной обувной коробки. Для изготовления потребуются:

  • пищевая алюминиевая фольга;
  • отрезок стандартного коаксиального кабеля;
  • малярный или канцелярский скотч;
  • тюбик быстросохнущего клея, например, резиновый «Момент».

Изготовление антенны выглядит следующим образом:

  1. Вырезать фольгу по форме дна коробки. Смазать клеем коробку и наклеить фольгу, равномерно разглаживая ее по дну.
  2. Отрезать два куска коаксиального кабеля длиной по 500 мм.
  3. Снять изоляцию экранировки кабеля с каждого конца на расстояние не более 25 мм.
  4. Сдвинуть экран и скрутить его в отдельную жилу.
  5. Согнуть каждый отрезок по форме окружности.
  6. Закрепить при помощи скотча отрезки на наружной части крышки коробки в форме цифры 8. Концы кабеля должны быть направлены к центру «восьмерки» и располагаться на расстоянии не менее 10 мм друг от друга.
  7. На длине около 100 мм зачистить наружную изоляцию кабеля, который будет связывать антенну с приемником.
  8. Скрутить экран в отдельную жилу.
  9. Постепенно снять изоляцию центрального проводника, пока не будет получен участок оголенного провода с длиной около 95-100 мм.
  10. Проколоть дно коробки вместе с фольгой и ввести кабель внутрь.
  11. Вывести провод через крышку и провести его по контуру одной из частей «восьмерки» к центральной части. Закрепить кабель.
  12. Соединить вместе три жилы оплетки. Затем скрепить три вывода центрального провода. Повторно закрепить узел скотчем.
  13. Установить штекер на обратном конце коаксиального кабеля.
  14. Расположить антенну в месте наилучшего приема, которое определяется опытным путем.

Если все сделано правильно, то антенна позволит принимать основные каналы телевидения в формате DVB T2. На фото ниже показаны основные этапы изготовления антенны.

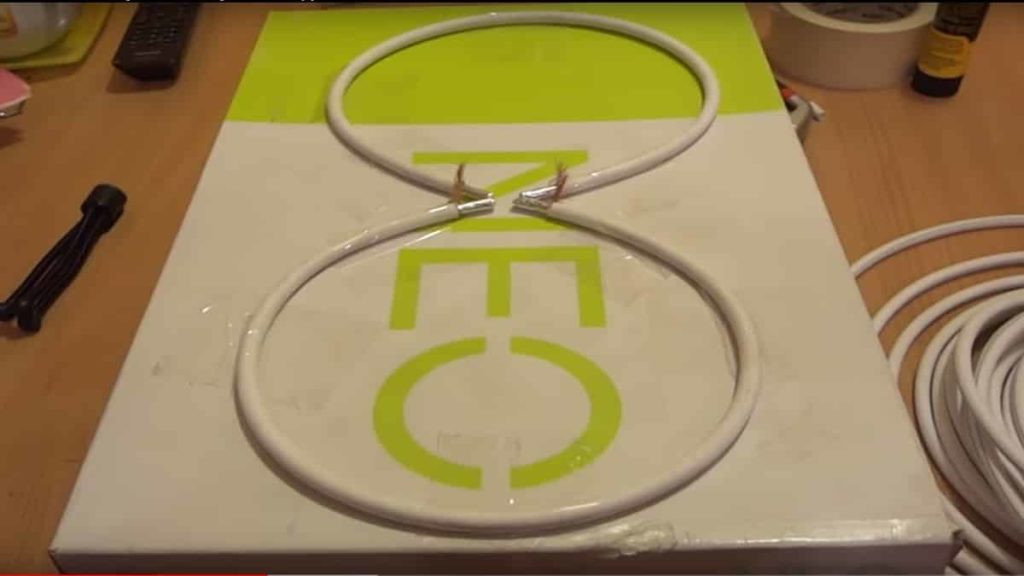

Антенна из картонной коробки.
Антенна из картонной коробки.

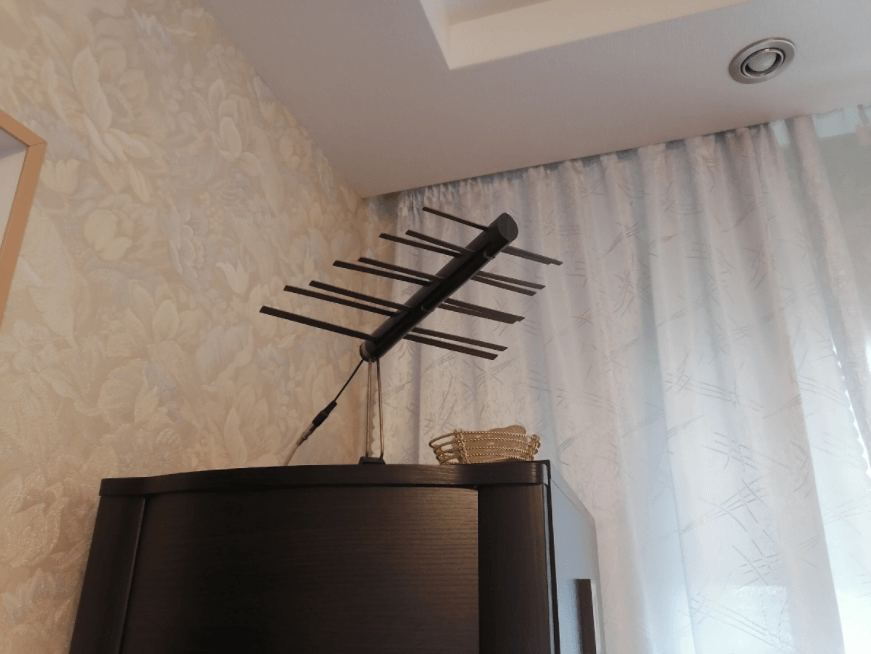

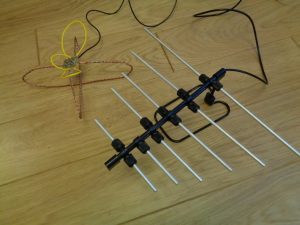

Логопериодическая

Наконец, самостоятельно можно сделать домашнюю антенну по классической логопериодической схеме.

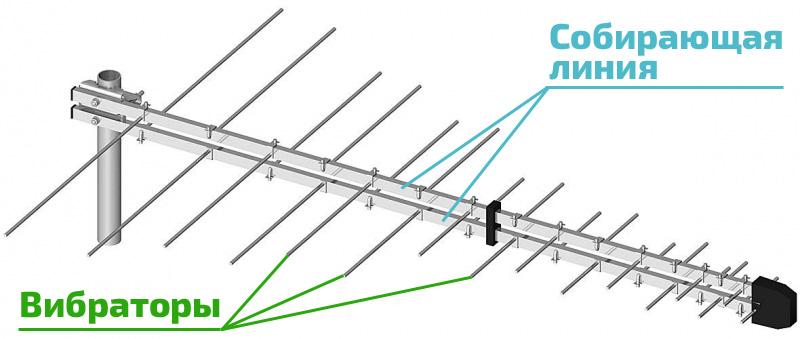

Устройство логопериодической антенны

Главная особенности конструкции:

  • вибраторы переменной длинны крепятся на общей оси;
  • длина рабочих элементов не должна выходить за пределы, необходимые для ДМВ-диапазона, но при этом изменение их величины подчиняется логарифмическому закону;
  • расположение вибраторов зависит от периода волн, на прием которых рассчитано это устройство. От этого и идет его название.

Читайте подробнее о конструкции и методах изготовления логопериодической антенны.

Здесь лишь напомним ключевые моменты:

  1. Берутся две толстые трубки в качестве осей для вибраторов и некоторое количество принимающих элементов – сплошных, из толстой проволоки, или же полых, из тонких трубок. Разницы особой нет: на частотах, где работает цифровое телевидение, ток все равно в основном бежит по поверхности проводника. Вместо толстых трубок для осей можно использовать пластинки фольгированного текстолита.
  2. Рассчитывается размер стержней и вибраторов, а также расстояние между ними.
  3. Монтируются отдельно левый и правый каналы приема на соответствующих стержнях.
  4. Стержни соединяются перемычкой.
  5. Подключается коаксиальный кабель.
  6. Второй конец фидера уходит к приставке или антенному гнезду цифрового телевизора.

Преимущества:

  • Очень широкий диапазон – примерно в 10 раз больше, чем у других ДМВ-устройств.
  • По коэффициенту усиления она эквивалентна волновому каналу из 3–4 элементов, но при этом антенна компактнее и технологичнее.
  • Универсальность. Годится не только для телевидения, но и для мобильной связи, Wi-Fi и пр. Вопрос лишь в размерах элементов.

Недостатки:

  • Сложна в изготовлении. Требуется выдерживать как длину вибраторов, так и расстояние между ними.
  • Расчет, в отличие от приведенных выше конструкций, проделать на листке бумаги очень трудно — требуется найти решение примерно полудюжины интегральных уравнений. Поэтому единственный вариант для домашнего мастера – это воспользоваться онлайн-калькулятором в приведенной выше статье.

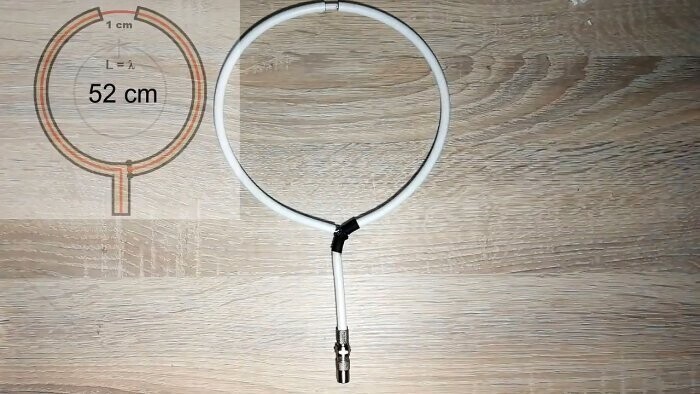

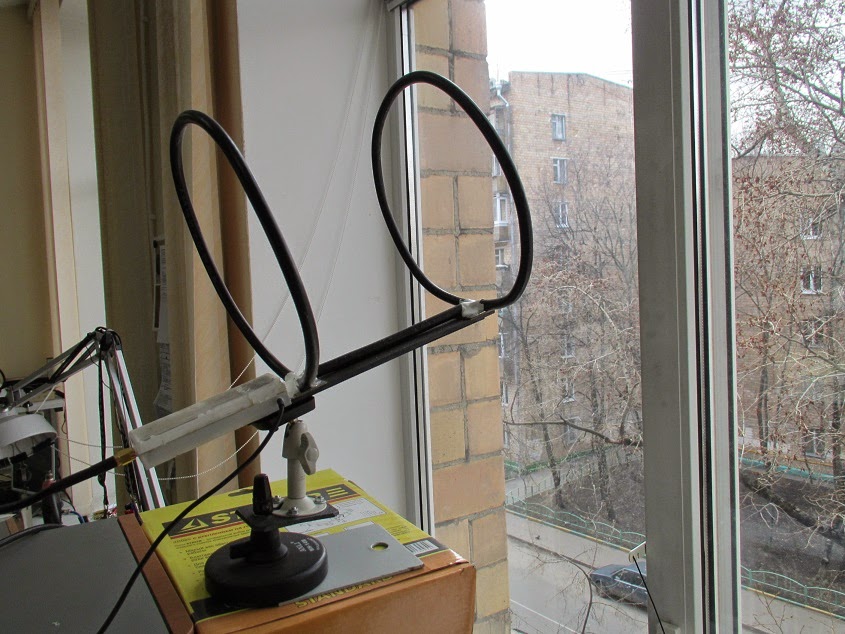

Антенна из провода: самая легкая сборка для телевизора

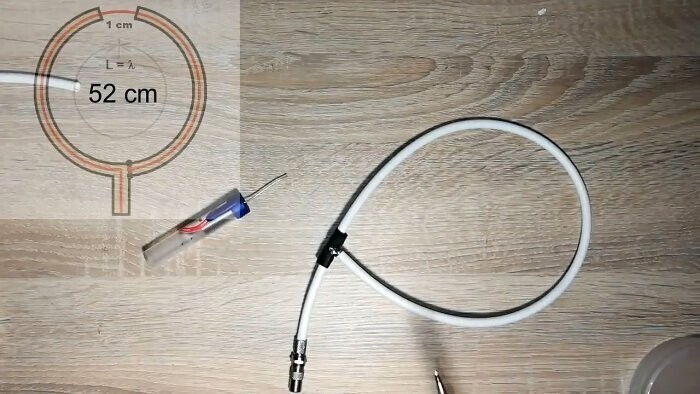

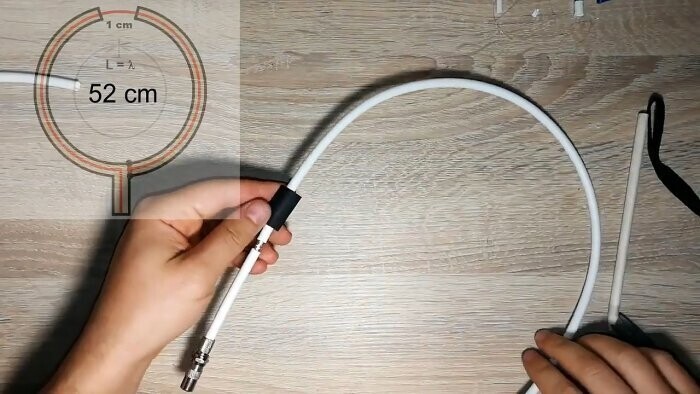

Принимать цифровой сигнал на телевизор в зоне до 30 км можно на простое проволочное одинарное или двойное кольцо из медной проволоки, взятой отрезком электропроводки 2,5 мм кв.

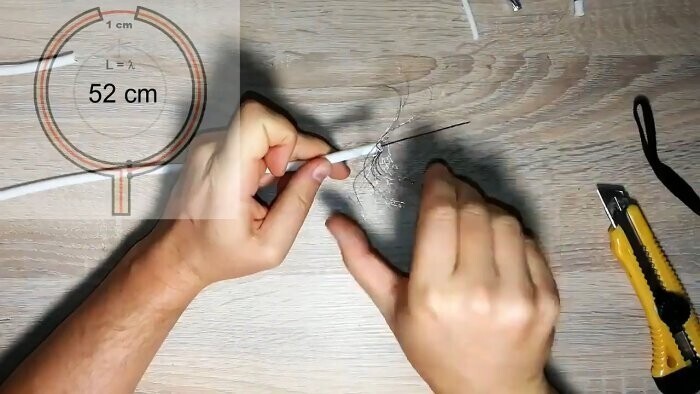

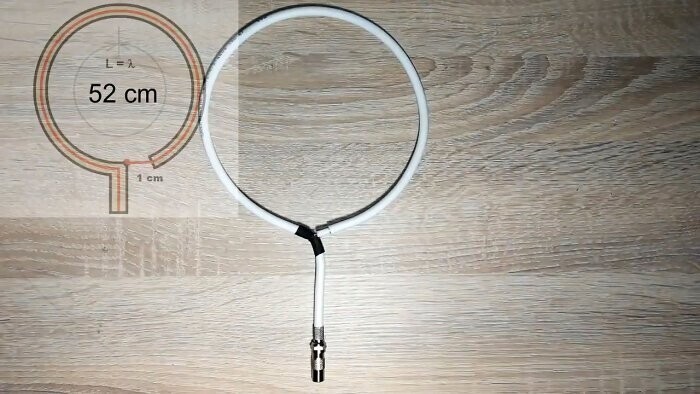

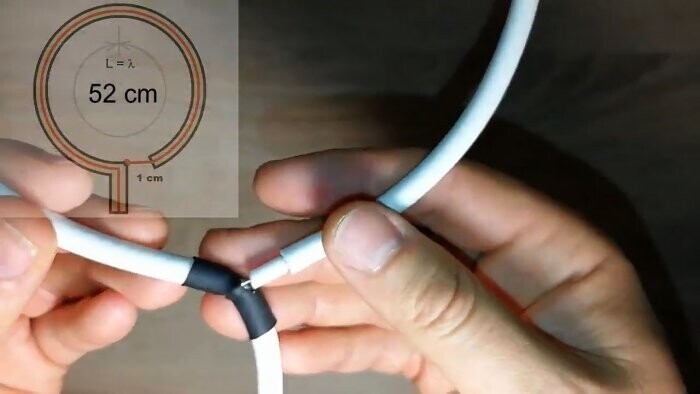

Показываю технологию его сборки из двух колец. Если вас заинтересует упрощенный вариант, то второй элемент не монтируйте.

Протяженность окружности кольца должна соответствовать длине волны ТВ сигнала передатчика. В моем примере это 48 см. Откусываю два отрезка провода: L1 и L2 с запасом по сантиметру для соединения концов.

Размеры заготовок

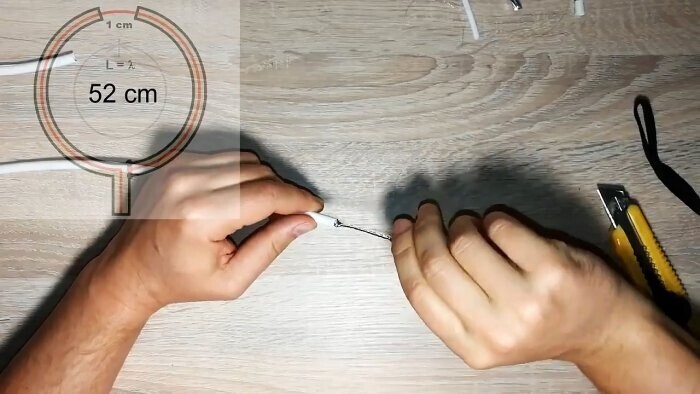

Сгибаю будущие вибраторы кольцами, а концы их зачищаю. На коротком отрезке делаю маленькие колечки для подключения второй заготовки.

Заготовки

Вставляю один вибратор в другой, колечки обжимаю пассатижами.

Установка вибраторов

Показываю этот процесс в большем масштабе.

Соединение концов

Подготавливаю конец коаксиального кабеля к подключению снятием изоляции.

Разделка кабеля

Скручиваю все концы.

Скрутка концов

Пропаиваю места соединения паяльником.

Пайка кабеля

Получилась вот такая простая антенна из провода, состоящая из двух колец.

Антенна из провода

Ориентировать ее надо стороной длинной проволоки к передатчику. Кольца можно выгнуть формой шестиугольника. Тогда они займут более устойчивое положение.

Фотографией ниже просто показываю принцип: придания особой точности размеров геометрической фигуре не занимался. Сделайте лучше для себя.

Форма шестиугольника

Антенна из провода собрана. Включаем ее в работу и проверяем качество принимаемого сигнала на телевизоре.

Придать декоративные свойства конструкции поможет любая мягкая игрушка. Располагать эту антенну надо около телевизора или ресивера. Превышать длину коаксиального кабеля более полуметра нежелательно.

На сборку подобной конструкции нужно потратить менее 10 минут, никаких трудностей она не представляет, как и предыдущая схема, а работа ее происходит за счет собранной петли.

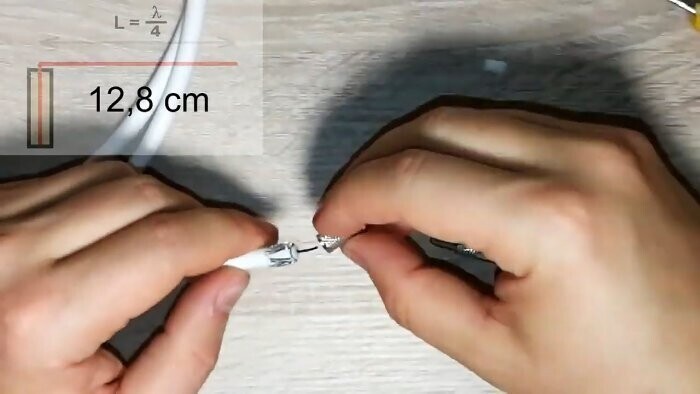

Первая антенна своими руками: штыревая

Первая антенна своими руками: штыревая

Это точно самая простая антенна. По сути это кусок провода, длиной 1/4 длины волны.

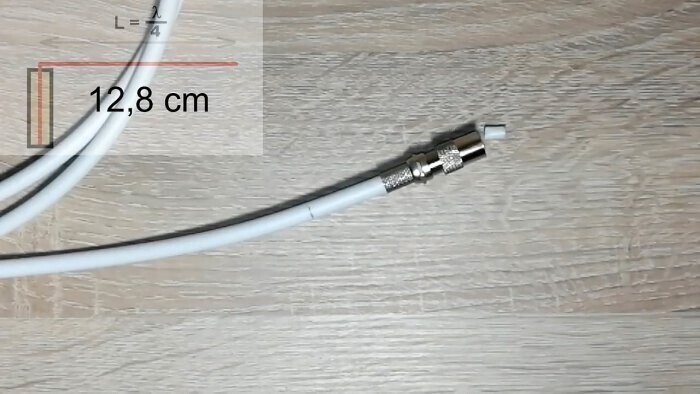

Берем кусок кабеля, защищаем его конец под штекер. 3 самых популярных антенны из кабеля для цифрового ТВ

Одеваем и завинчиваем штекер. 3 самых популярных антенны из кабеля для цифрового ТВ



Снимаем изоляцию с куска. 3 самых популярных антенны из кабеля для цифрового ТВ

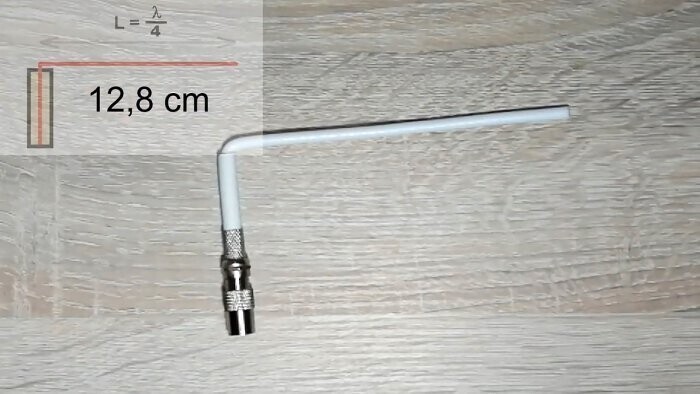

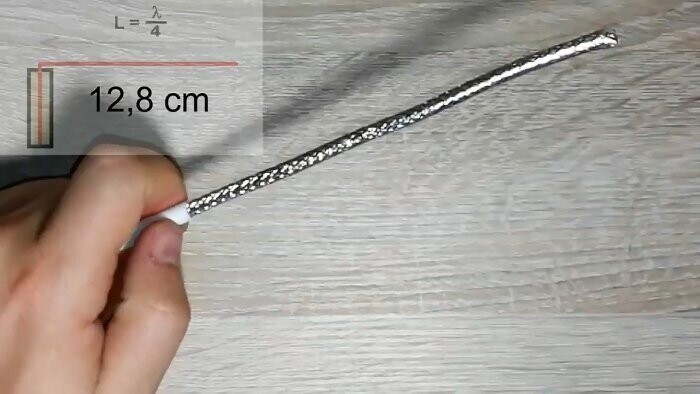

Затем удаляем экранированный слой. Сгибаем до перехода и линейкой отмеряем 12,8 см (1/4 длины волны) и отрезаем лишнее.

На этом антенна готова! Можно вставлять в телевизор или приставку и пользоваться.

Антенна из коаксиального кабеля

Для создания такого варианта антенны потребуется около 0,5 м самого обычного телевизионного кабеля маркировки «РК-75». Один конец изолированного провода нужно зачистить для подключения в гнездо ТВ (надевается F-коннектор и переходник для подключения к TV), а на втором будем создавать круглую антенну.

Отступите 5 см от края и уберите верхний слой изоляционного пропиточного состава. Затем снимите обмотку и с центральной токопроводящей жилы кабеля и плотно скрутите оставшиеся проволочные нити в один жгут.

Читайте также:  Триммер для носа, ушей и бровей: какой лучше выбрать, как пользоваться с видео

ТОП самых популярных антенны из кабеля для цифрового ТВ: как сделать антенну для телевизора своими руками

Дальше, отступите 22 см от подготовленного края кабеля и снимите 2 см внешней изоляции вместе с экранированной фольгой и оплёткой, не затрагивая изоляцию центральной жилы.

От этого места отмерьте следующие 22 см и прорежьте внешний слой изоляции до экранированной фольги. Теперь нужно соединить кабель в кольцо: для этого первый подготовленный конец уверенно прикручиваем к только что созданному разрезу. Вот и всё – у вас в руках находится мощная антенна из коаксиального кабеля, изготовленная своими руками.

Подключите её к телевизору и запустите настройку каналов. Такая антенна считается хорошим вариантом для приёма цифрового телевидения. Установить антенну лучше за окном и со стороны телевышки, так как стены здания могут заглушать искомый сигнал. Вы можете самостоятельно экспериментировать с её положением.

Необходимые материалы и инструменты

  • Коаксиальный кабель с сопротивлением 75 Ом. Длин кабеля не так важна. Но лучше выбирать как можно короткий кабель, так как с каждым метром происходит затухание сигнала. Вследствие этого к телевизору поступает меньший сигнал и возможны проблемы с отображением каналов. Могут быть зависания, надписи «Нет сигнала», появление квадратиков.
  • Канцелярский нож или другой режущий инструмент, чтобы зачистить определенные части кабеля.
  • Ручка или маркер для разметки кабеля. Будут помечаться те части, которые необходимо зачистить от изоляции кабеля.
  • RF-разъем с переходником (штекеров), чтобы вставить кабель в антенный разъем телевизора.
  • Плоскогубцы. Инструмент необязателен, но поможет более плотно сделать контакт в последнем месте соединения антенны.
  • Дерево (фанера). После изготовления антенне требуется придать форму кольца (петли). Кабель подвержен изменению формы по естественным причинам. Поэтому лучше закрепить петлю на деревянном каркасе, чтобы форма оставалась неизменной даже под действием внешних факторов (сильный ветер).

Второй вариант антенны для DVB-T/T2: Петличная

Второй вариант антенны для DVB-T/T2: Петличная



Делается тоже не сложно. Оголяем кабель с одной стороны на расстоянии примерно 5 см. Снимаем верхнюю изоляцию и изоляцию с внутренней жилы. 3 самых популярных антенны из кабеля для цифрового ТВ



Соединяем-скручиваем экранированный слой с жилой. 3 самых популярных антенны из кабеля для цифрового ТВ



Далее от начала этого соединения отмеряем 52 см и снимаем изоляцию до экрана примерно 0,5 см (предварительно можно одеть термоусадку). 3 самых популярных антенны из кабеля для цифрового ТВ



Замыкаем оголенный конец на этот разрез закручивая на него жилу. 3 самых популярных антенны из кабеля для цифрового ТВ



Точно в центре снимаем сантиметровый слой изоляции с экранированным слоем.
Делать это удобно канцелярским ножом. Штекер был прикручен заранее. Теперь антенной можно пользоваться.

Третья антенна по типу второй: петличная

Третья антенна по типу второй: петличная



Эта антенна похожа на предыдущую, за тем исключением, что в центре не делается сантиметровый вырез. 3 самых популярных антенны из кабеля для цифрового ТВ

А соединение идет только центральной жилой без экрана.

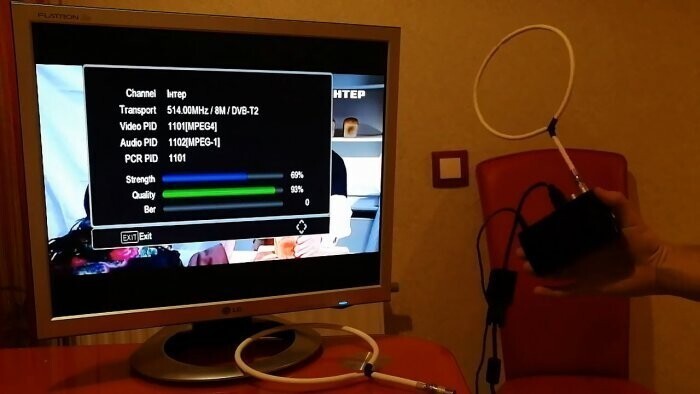

Какую же антенну выбрать для цифрового телевидения?

Какую же антенну выбрать для цифрового телевидения?

Проведем испытания и определим какая же антенна обладает лучшей чувствительностью.

В форме бабочки

Очередной вариант всеволновой антенны, которая позволяет принимать достаточно большое количество каналов в хорошем качестве. Благодаря чему ее работа может заменить использование спутниковых антенн, но и процесс изготовления требует предельного внимания, точности  и времени. Конструктивно она будет состоять из деревянной доски и нескольких кусков медного провода с жилой 4мм, изогнутого в форме крыльев бабочки, откуда и происходит название модели. Изначально вам нужно разметить на доске расположение отверстий  и высверлить их согласно схемы:

Схема отверстий антенны бабочка
Рис. 11: схема отверстий антенны бабочка

Далее вам необходимо:

  • Нарезать 8 одинаковых кусков провода по 37,5см каждый, 2 отрезка для подключения «крыльев» по 22 см и 2 куска для подключения к гнезду;
  • Для создания электрического контакта на отрезках зачистите изоляцию, как показано на рисунке. Зачистите изоляцию на проводах
    Рис. 12: зачистите изоляцию на проводах
  • Согните куски провода по оголенным участкам, V-образные должны получиться с равными сторонами и расстоянием 7,5см между концами.
  • Установите на деревянную доску все проволочные элементы, как показано на рисунке, и зафиксируйте при помощи саморезов. установите на доску проволочные элементы

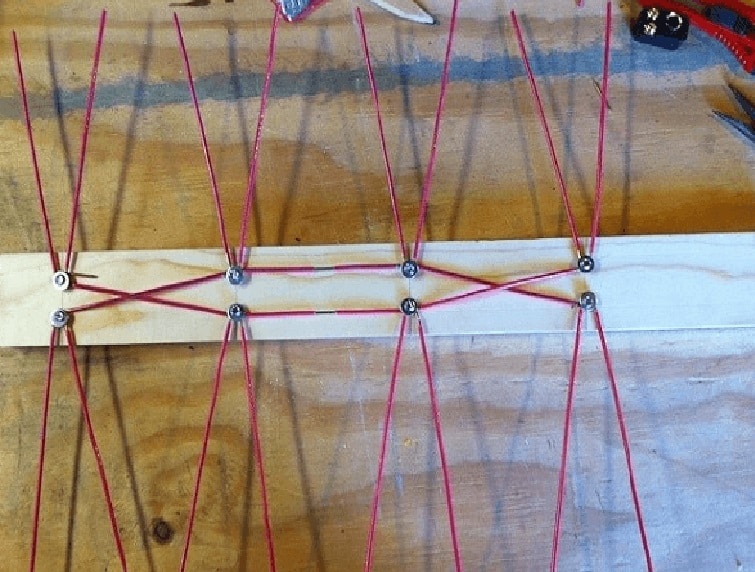

    Рисунок 13: установите на доску проволочные элементы

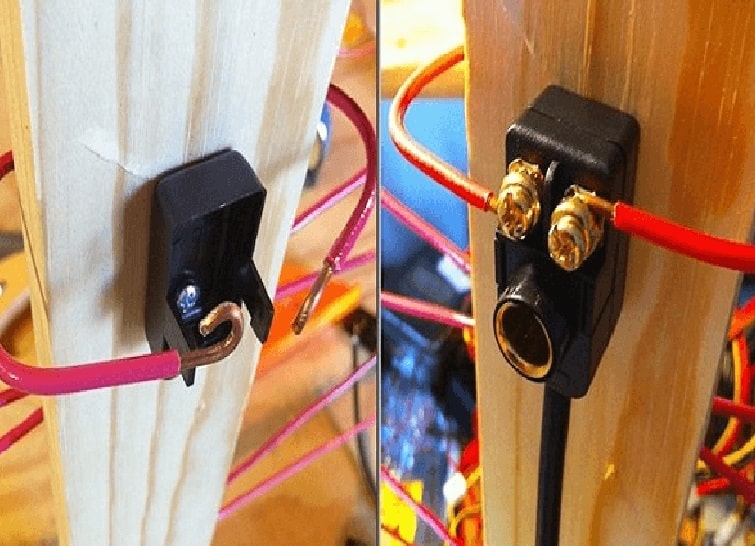

  • Подключите выводы от приемника в гнездо, туда же подсоедините кабель для передачи сигнала. Подключите выводы в гнездо
    Рис. 14: подключите выводы в гнездо

Широкополосная антенна готова к использованию, можете устанавливать ее в наиболее подходящем месте комнаты для приема телевизионных сигналов.

Используем проволоку

Еще одна простая конструкция — самодельная антенна из проволоки. Для ее изготовления можно использовать медную или латунную проволоку. Эти материалы устойчивы к окислению.

Проволоку нужно зачистить с концов от изоляции. Один из них присоединяют к телевизору, а другой — к батарее системы отопления. Труба выводится на крышу — она будет работать усилителем сигнала. Такая антенна сможет принимать не более 5 сигналов. Проволоку можно протянуть на балкон и закрепить на веревке для белья.

Сделать ТВ антенну из проволоки можно и другим способом. Для него потребуется:

  • 2 отрезка проволоки из меди шириной 3-4 мм и 1,8 м в длину;
  • пластина из фанеры или металла размером 15 на 15 см;
  • усилитель (можно использовать старые дециметровые усилители);
  • электродрель;
  • телевизионный кабель;
  • железная труба или арматура для изготовления мачты;
  • болты.

Как самостоятельно сделать простую ТВ антенну?

Такая антенна из медной проволоки собирается следующим образом:

  1. Делают уловители, для чего сгибают проволоку в форме 2 ромбов со сторонами по 45 см. Это оптимальная длина рамки для подобного устройства.
  2. Полученные ромбы фиксируют на основе. Для этого в точках крепления, расплющивая проволоку, просверливают отверстия и вкручивают болты.
  3. Если в качестве основы используется металлическая пластина, то для крепления уловителя можно использовать сварочный аппарат.
  4. В центре закрепляем усилитель и подключаем к нему кабель.

В качестве мачты здесь проще всего использовать металлическую трубу, которую можно просто вкопать в землю или прикрепить к любой подходящей опоре. Антенну закрепляют на верхушке мачты, а кабель протягивают через нее. Всю конструкцию для защиты от коррозии красят.

Еще один популярный телеприемник из медной проволоки, который можно сделать самому — малогабаритная антенна необычной формы «бабочка». Для наружного применения такое устройство делают из проволоки толщиной 2-4 мм, для внутреннего — 2 мм и тоньше.

Для приема телеканалов делают рамку. Длина рамки — 500 мм, ширина — 200 мм. Ее перекручивают таким образом, чтобы получилось 2 одинаковых треугольника, которые с помощью кусачек разделяют и припаивают к кабелю, оставляя 14 мм расстояние между вершинами. На другой конец кабеля прикрепляют штекер. Конструкцию скотчем или изолентой приматывают к материалу со свойствами диэлектрика — дереву, эбониту, пластику.

komnatnaya-antena

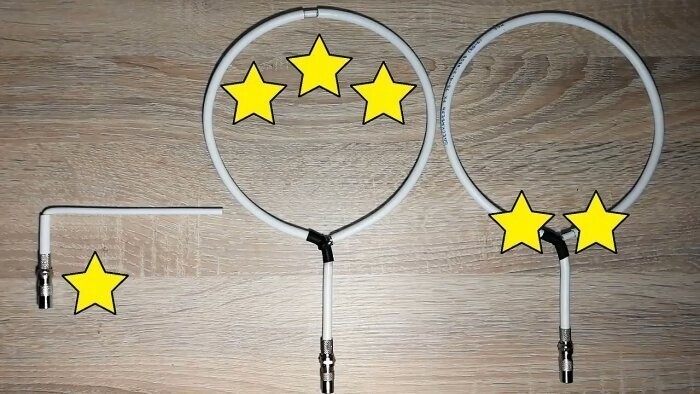

В итоге вот как расположились звезды:

В итоге вот как расположились звезды:

Итак, вывод прост: если телевизионная вышка находится в непосредственной близости к вам, то вполне сгодится простейшая штыревая антенна, которая спрячется за телевизором и не будет никому мешать.
Ну а если вышка все таки далеко, то смело делайте второй вариант. По своей чувствительности он оставляет за собой даже покупные антенны с усилителем!

Смотрите видео

Расположение и подключение

Говоря про самодельные устройства, то они не нуждаются в подключении их на крыше. Достаточно просто прикрепить «самоделку» к окну (на стене дома), направив в сторону вышки.

6 способов сделать комнатную антенну для телевизора своими руками

Подключают телеантенну через телевизионный кабель, прикрепленный с 1-ой строны к телевизору, с другой — к самой конструкции. Дальше нужно перейти в раздел настроек, нажав на кнопку «автонастройки».

6 способов сделать комнатную антенну для телевизора своими руками

Прибор из алюминиевых банок

Достаточно популярная модель антенны выполняется из простейших алюминиевых банок из-под напитков. Емкости имеют массу преимуществ, так как имеют достаточную площадь в развернутом виде, отличаются хорошей проводимостью, близкой к меди, имеют обтекаемую форму, снижающую парусность. Главное достоинство состоит в абсолютной доступности материала.

ТОП самых популярных антенны из кабеля для цифрового ТВ: как сделать антенну для телевизора своими руками
ТОП самых популярных антенны из кабеля для цифрового ТВ: как сделать антенну для телевизора своими руками
ТОП самых популярных антенны из кабеля для цифрового ТВ: как сделать антенну для телевизора своими руками
ТОП самых популярных антенны из кабеля для цифрового ТВ: как сделать антенну для телевизора своими руками
ТОП самых популярных антенны из кабеля для цифрового ТВ: как сделать антенну для телевизора своими руками
ТОП самых популярных антенны из кабеля для цифрового ТВ: как сделать антенну для телевизора своими руками
ТОП самых популярных антенны из кабеля для цифрового ТВ: как сделать антенну для телевизора своими руками
ТОП самых популярных антенны из кабеля для цифрового ТВ: как сделать антенну для телевизора своими руками

Помимо алюминиевых деталей потребуется 10 м качественного телевизионного кабеля с прочной центральной жилой и двойной оплеткой сплошного типа. Также нужно подготовить деревянную вешалку, крепежные детали, изоленту и паяльный инструмент. Далее, следуя инструкции, можно начинать сборку:

  1. Вначале готовится кабель. Надрезается с одного конца и частично очищается от изоляционного покрытия.
  2. Затем освобождается внутренняя медная жила.
  3. Противоположный конец оборудуется насадкой для подключения к TV.

ТОП самых популярных антенны из кабеля для цифрового ТВ: как сделать антенну для телевизора своими руками

  1. Освобожденные от изоляции контакты припаиваются к банкам.

  2. Банки фиксируются в одну линию на вешалке с помощью изоленты на расстоянии 7,5 см.

ТОП самых популярных антенны из кабеля для цифрового ТВ: как сделать антенну для телевизора своими руками

Размещать антенну из банок лучше на окне. Особенно хорошо она будет работать при отсутствии между ней и станцией высотных зданий.

ТОП самых популярных антенны из кабеля для цифрового ТВ: как сделать антенну для телевизора своими руками

Самостоятельное изготовление телевизионного оборудования — прекрасное средство экономии и возможность обзавестись необходимыми приборами. Можно изготовить своими руками антенну Wi-Fi, конструкции для аналогового или цифрового телевидения.

ТОП самых популярных антенны из кабеля для цифрового ТВ: как сделать антенну для телевизора своими руками

Источники

  • https://fishki.net/3447583-3-samyh-populjarnyh-antenny-iz-kabelja-dlja-cifrovogo-tv.html
  • https://kaktv.ru/cifra-tv/kak-sdelat-antennu-dlya-televizora-svoimi-rukami
  • https://PoTelevizoram.ru/efirnoe/antenna/dlya-tsifrovogo-tv-svoimi-rukami
  • https://svoimirykami.guru/antenna-dlya-cifrovogo-tv-svoimi-rukami/
  • https://ProFazu.ru/bytovaya-tehnika/samodelki/kak-sdelat-antennu-dlya-televizora-svoimi-rukami.html
  • https://sovet-ingenera.com/elektrika/antenny/tv-antenna-svoimi-rukami.html
  • https://stroychik.ru/raznoe/kak-sdelat-antennu-svoimi-rukami
  • https://tytmaster.ru/antenna-svoimi-rukami/
  • https://ElectroInfo.net/samodelki/antenna-dlja-cifrovogo-televidenija-svoimi-rukami.html
  • https://ProDigTV.ru/efirnoe/antenna/dlya-tsifrovogo-tv-svoimi-rukami
  • https://ElectrikBlog.ru/antenny-dlya-cifrovogo-tv-dvb-t2/
  • https://ProSmartTV.ru/tehnologii/antenna-svoimi-rukami.html
  • https://gidpotv.ru/antenna-iz-kabelya.html
  • https://www.asutpp.ru/antenna-dlya-televizora-svoimi-rukami.html
  • https://odinelectric.ru/knowledgebase/kak-samostoyatelno-sdelat-prostuyu-tv-antennu
  • https://seeiptv.ru/6-sposobov-sdelat-komnatnuyu-antennu-dlya-televizora-svoimi-rukami/
  • https://sdelatrykami.ru/kak-sdelat-antennu-svoimi-rukami/

Понравилась статья? Поделиться с друзьями:
Bazliter.Ru
Adblock
detector
Gogetlinks12773
