Инструкция по установке и подключению вытяжного вентилятора в ванной комнате: грамотный монтаж

Назначение вентиляции в помещении

Практическое значение вентиляции для ванной комнаты огромно. Если она работает плохо, может появиться плесень.

Только своевременное удаление перегретого влажного воздуха позволяет избегать появления конденсата под потолком и на стенах.

Как раз там, где появляется конденсат, вскоре образуются плесневые гнезда. Косметический ремонт только на время устранит проблему, но не решит ее полностью.

Также при некачественной или неправильной работе вентиляции:

• воздух перенасыщается вредными веществами;
• растет концентрация углекислоты;
• появляется ощущение затхлости и сырости;
• накапливаются пыль, прочие аллергены;
• ухудшается тонус организма;
• появляется апатия и понижается общая работоспособность;
• ослабевает иммунитет;
• из-за появления конденсата может отклеиться приклеенная к гипсокартонной подложке кафельная плитка.

Правила устройства вентиляции в городской квартире

В нормативных документах, кодексах и постановлениях содержится список запрещенный мероприятий, а также действий, считающихся переустройством и требующих обязательного согласования.

Что нужно согласовывать

В Гражданском кодексе РФ говорится, что переустройством считаются замена, монтаж и перенос инженерных сетей, требующие внесения изменения в технический паспорт жилья. Как правило, подобные решения не используются при оборудовании вентиляции в туалете и ванной в квартире. Они нужны лишь тогда, когда приходится принимать радикальные меры.

При переустройстве необходимо составление и согласование проекта. Его разработкой имеют право заниматься только организации, имеющие соответствующую лицензию. Проект, составленный самостоятельно, государственные инстанции рассматривать не будут. Этот документ разрабатывается на основе данных, полученных при исследовании инженерных коммуникаций здания, анализа их состояния и пропускной способности. Для получения данных применяется специализированное инженерное оборудование. Их анализом занимаются инженеры, хорошо знающие технические нормативы, которым должно соответствовать жилье. В случае, если план переустройства реализовать невозможно, они помогут найти законное компромиссное решение.

Самовольное переустройство запрещено законом. Часто его последствия становятся хорошо заметны соседям, у которых вдруг престает работать вытяжка, а из решетки начинает дуть ветер, насыщенный отработанным воздухом. Чтобы разобраться, почему это происходит, много времени не понадобится. Устранять последствия вмешательства в общедомовую систему самовольщику придется за свой счет. Кроме того, нужно будет заплатить штраф. Снимать недавно смонтированный электрический прибор будет не так обидно, как восстанавливать снесенную шахту.

Перед тем как устранять коммуникации, следует задуматься о том, что же будет происходить дальше. Если изменения, произведенные самовольно, не противоречат нормативам, их предстоит узаконить. Это можно сделать только после обследования здания и составления проекта с привлечением лицензированной инжиниринговой организации. Проектная документация проходит согласование в государственных инстанциях, после чего комиссия принимает окончательное решение. В случае невыполнения предписаний квартира может быть конфискована через суд и продана на торгах.

Запрещенные мероприятия

Они не всегда считаются переустройством. Например, элементы принудительной вентиляции не отображаются в техническом плане жилья. Однако ее использование может оказаться незаконным.

Список запрещенных мероприятий содержится в региональном законодательстве. Он распространяется не только на панельные хрущевки, но и на все остальные многоквартирные здания, включая дома, построенные по индивидуальному проекту. Списки, утвержденные законодательством в разных регионах, имеют мало отличий. В Москве действует постановление № 508. Согласно этому документу запрещается проводить следующие изменения.

Список запрещенных действий

• Частичный и полный снос стояка. Исключение составляют старые дома с неработающими шахтами.
• Изменения в планировке и обустройстве, после которых ухудшаются условия проживания.
• Нарушение санитарных и строительных норм, а также требований пожарной безопасности.
• Прокладывание штраб в железобетонных плитах и межпанельных швах. Прямого запрета на штробление кирпичных и монолитных конструкций нет, однако прокладка желобов способна их значительно ослабить. В подобных случаях жилищная инспекция констатирует нарушение.
• Прорезание проемов и отверстий в стенах-пилонах, диафрагмах и столбах. Их запрещается делать там, где механические нагрузки особенно велики, например, в местах примыкания внешней стены к межкомнатной.
• Ослабление несущих конструкций и нагрузки на них, превышающие нормативные.
• Установка короба на главном фасаде.

Использование принудительной вентиляции в ванной может стать причиной перегруженности основного канала и как следствие, ухудшения условий проживания. В квартире у соседей будет ощущаться нехватка свежего воздуха, а на потолке появится плесень. В этом случае использование оборудования будет считаться незаконным. Перед его покупкой необходимо выяснить, насколько загружен воздуховод. Не исключено, что с помощью специалистов удастся подобрать прибор допустимой мощности.

Ограничения, касающиеся установки вытяжки на внешнюю стену, приведены в своде правил СП 60.13330.2012. В пункте 10.8 говорится, что выброс отработанного воздуха допускается производить на расстоянии не менее 8 м от соседнего дома и 2 м от соседнего окна.

Единственный возможный вариант — установка выпускного клапана с фильтром. Однако, даже его монтаж провести не удастся, ели дом является памятником архитектуры.

Естественная и принудительная вентиляции

В зависимости от конкретных условий в доме различают естественную и принудительную вентиляцию. Естественную вентиляцию закладывают еще при проектировании дома – в помещениях с вентиляцией предусматриваются специальные каналы, выводящиеся на чердак. Такие вентиляционные каналы выкладываются кирпичом или используются специальные пластиковые трубы.

Советы по установке естественной вытяжке в ванной:

• один воздуховод нужно использовать для одного помещения;
• воздуховоды лучше проектировать вертикально;
• если ванная комната, туалет, кухня и сауна расположены на одном этаже, то допускается объединение вытяжки в один канал;
• объединенный канал стоит делать максимально гладким, так как вытяжка малонапорная и воздуху ничего не должно мешать – ни выступы, ни крутые повороты. В том случае, если без изгибов не избежать, то делайте его плавным, радиусом не меньше 10 см.

Если у вас постоянно запотевают зеркала, на стенах оседает конденсат и в помещении сыро, то ваша система вентиляции не работает должным образом. Чтобы проверить работоспособность вентиляционного канала поднесите к решетке воздухообменника зажженную спичку – если она затухнет или потянется к решетке, то с вентиляцией все в порядке. А если спичка продолжает гореть, слабо реагирует на тягу, то вентиляция имеет неполадки. В таких случаях устанавливают принудительную вентиляцию. Ее необходимо устанавливать, если работа естественной вытяжки малоэффективна или она вышла из строя, а ремонтировать ее нецелесообразно. Также такая вытяжка уместна, если в ванной планируется установить электросауну.

Стоит обратить внимание, что при монтаже вытяжки в ванной необходимо предусмотреть наличие щели под дверью (толщиной до 2 см). На нее можно установить специальную решетку (продается в строительных магазинах или изготавливается самостоятельно), также можно купить дверь для ванной комнаты с уже предусмотренной решеткой. Без такого зазора коэффициент полезного действия вытяжки будет равен нулю.

При установке принудительной вытяжки в ванной комнате устанавливается вытяжной вентилятор. На сегодняшний день производители предлагают широкий ассортимент вентиляторов для ванных комнат, отличающихся формами и размерами, но одинаковые по принципу работы. Специалисты советуют приобретать осевые модели вентиляторов, мощность которых удаление 60-250 кубометров воздуха в час.

Осоенности естественного вентилирования

Устройство данного типа необходимо планировать еще на стадии подготовки к строительству дома или коттеджа, при составлении проекта, который оговаривает расположение всех комнат и служебных помещений. Основная причина состоит в правильном монтаже, когда еще в процессе возведения стен через их внутреннюю конструкцию необходимо проложить специальные вентиляционные каналы. Обычно начинают с первого этажа по направлению на чердак. Вентканалы можно сделать из кирпича, пластикового материала особой формы.

Планируя прокладку естественной системы вентилирования, следует придерживаться нескольких рекомендаций:

• каждая комната должна быть оборудована воздуховодами, установка которых выполняется по вертикали;
• если ванная с туалетом находится на одном этаже, более того рядом, то допускается использование совмещенных вытяжек;
• когда несколько служебных помещений расположены близко друг к другу, можно объединить их воздуховоды в один общий, не занижая его выходной диаметр;
• стенки короба должны быть гладкими, а на пути движения воздушного потока отсутствовать любые препятствия.

Наличие вентиляции естественного типа, которая обеспечивает комфортные условия проживания, обязательно для каждого частного дома, других строений. В дальнейшем систему можно модернизировать, дополнительно установив вентилятор, и повысить тем самым ее эффективность.

Принудительное вентилирование

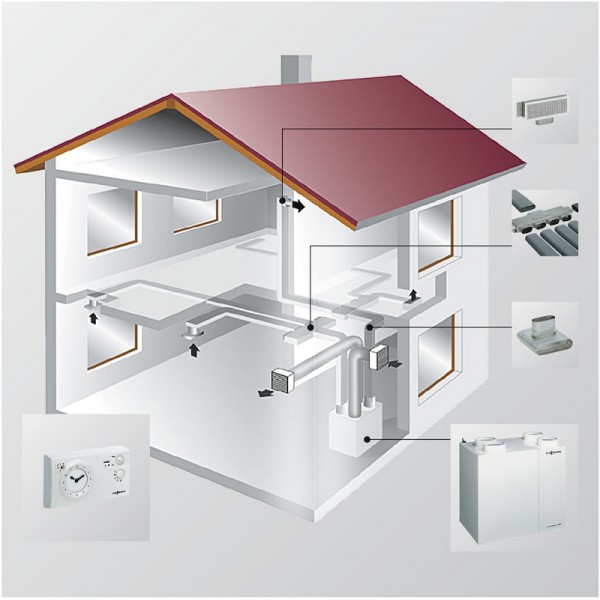

Современная система принудительной вентиляции состоит из теплообменника, фильтров, вентиляторов. Поэтому поступающий с улицы воздух сначала очищается, а в холодное время предварительно нагревается, и только потом распределяется по комнатам, вытесняя отработанный воздух наружу.

В систему входят следующие комплектующие:

• Вентилятор, обеспечивающий движение воздушных масс.
• Воздуховоды. Они выполняются из патрубков 0,5, 1 и 2 метра длиной и используются для передвижения воздушных потоков.
• Соединительные муфты. С их помощью отдельные участки собирают в единое целое.
• Поворотные отводы. Перенаправляют движение потока в нужную сторону.
• Обратный клапан. Препятствует возврату отработанного воздуха.
• Кронштейны, крепежи. Установленные на стены и потолок, они удерживают всю конструкцию.

Для организации эффективной вытяжки в ванной, туалете достаточно вентиляторов, к которым предъявляется главное требование – уровень шумности не выше 35 ДБ. Устройства на подшипниках обладают большим ресурсом, а на втулках – тише в работе и доступнее в цене.

Вентиляторы осевого типа имеют средний уровень шума и хорошо подходят для монтажа в бесканальную систему. Центробежное устройство громче остальных, но обладает высокой производительностью. Обращая внимание на перечисленные характеристики, более привлекательно выглядят изделия центробежно-осевого типа, отличающиеся малым весом, бесшумностью и высокой эффективностью.

Распространено несколько видов подключения – к выключателю света, отдельному выключателю, который располагают вблизи устройства на стене (или на его корпусе), при помощи датчика движения. Последний срабатывает, когда кто-либо заходит в комнату.

Использование системы фильтрации улучшает качество поступающего воздуха, но она нуждается в постоянном уходе и повышает эксплуатационные расходы. Фильтр необходимо периодически проверять на наличие загрязнений и менять, поскольку скопившиеся вещества могут спровоцировать размножение опасных бактерий и организмов.

По этой причине на принудительную вентиляцию рекомендуется устанавливать датчики влажности воздуха, особенно в ванной комнате. Тогда срабатывание механизма произойдет при достижении указанного параметра.

Если монтаж принудительной вентиляции планируется только в санузле, а остальные комнаты просто подлежат проветриванию, то для этих целей целесообразно установить бесканальную систему с врезкой в нее вентилятора. Его фиксируют на специальные крепежные клеммы и подключают к сети электропитания при помощи двужильного провода.

Обустройство вентиляции принудительного типа во всем доме требует приобретения специального оборудования – особого агрегата, ответственного за подачу, отвод, очистку, фильтрацию и нагрев воздуха. Местом установки выбирают чердак или техническое помещение. Мощность рассчитывают по количеству жильцов исходя из размеров дома и материала стен, но в среднем этот показатель составляет 200-600 м3/ч.

Воздуховоды собирают методом конструктора, используя уже готовые секции, переходники. По мере возможности их прячут от глаз за подвесными, натяжными потолками, выводят на чердак. Если все собрано правильно, то нормально работающая вентиляция обеспечит хороший воздухообмен не только в ванной комнате, туалете, но и во всем доме, и, поддерживая необходимый уровень влажности, снизит вероятность появления на стенах плесени и грибка.

Нормы и требования

В принципе, основное требование к ванной – это воздухообмен в ней, равный 25 м³/час. Это не в зависимости от того, каких она размеров. И если в других служебных помещениях (кроме туалета и кухни) берется кратность обмена воздушной массы, то здесь требуется стандартная величина. Именно под нее и обустраивают вентиляцию в ванной комнате.

Важно придерживаться одного строго требования – объем приточного воздуха должны быть столько же или больше, чем отточного.

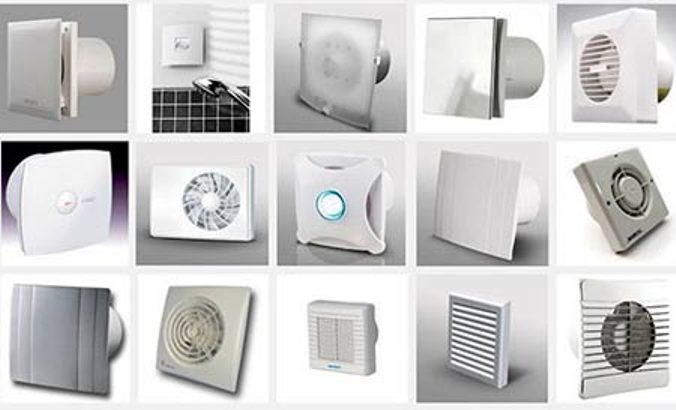

Типы конструкции вентиляторов

Достаточно часто в ванных комнатах осуществляют монтаж специального оборудования. Это делается для того, чтобы ускорить процесс смены воздушных масс в комнате. Обустраивают принудительную вентиляцию в ванной комнате и туалете при помощи вентиляторов, которые могут быть следующих типов:

• В принципе эксплуатации – общие или особого применения.
• По монтажу – стандартные, устанавливаемые на крыше, монтируемые внутрь воздуховода (канальные), рассчитанные на несколько зон (многозначные).
• В зависимости от соединения крыльчатки и двигателя – с прямым соединением, передачей при помощи клиновидного ремня, бесступенчатым вариантом.

Популярные модели бесшумных вентиляторов предназначены для установки в ванных комнатах.

Расчет производительности вентилятора для ванной и туалета

Чтобы определиться с тем, какой вентилятор поставить на ванну с туалетом, необходимо посчитать необходимый воздухообмен. Расчет — целая система, но при установке вентилятора основное внимание уделяется его характеристикам: он обеспечивает требуемую скорость движения воздуха. Чтобы не влазить в расчеты, его производительность моно взять по средним номам.

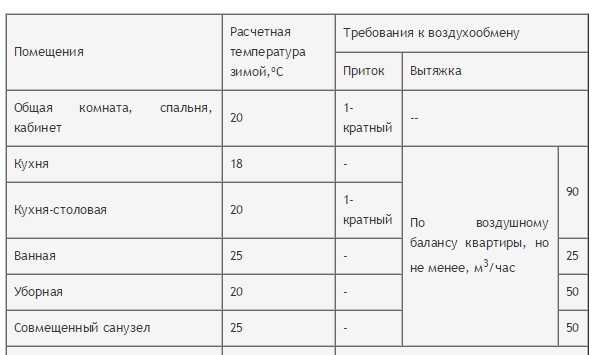

Норма воздухообмена для разных помещений. С их помощью рассчитывается вентиляция в ванной комнате и туалете

Как видите из таблицы (это из СНиПа) для ванной за час должно «прокачиваться» не менее 25 м³/ч, для туалета или совмещенного санузла скорость должна быть в два раза больше — 50 м³/ч. Это минимальные значения. В действительности же через три (или два) технических помещения — кухня, туалет, ванная — должно уходить столько воздуха, сколько поступает через приточную вентиляцию.

Расчет приточки ведется по объему всех жилых помещений и обычно превышает его в 1,5-2 раза и для обеспечения требуемого воздухообмена минимальных значений, указанных в таблице, недостаточно. Потому производительность вентиляторов берут, как минимум с двукратным запасом, а для кухонь и того больше: так не будет неприятных запахов в квартире, а также сырости и грибков. Потому отправляясь за вентилятором в ванную меньшей производительностью чем 100 м³/ч лучше не брать.

Вентиляция и оборудование вентиляционных систем

Обычная вентиляция в ванной комнате и туалете включает в себя вентиляционный канал до общей шахты (стояка) и решетку на стене. Плюс в дополнение к этому нередко в воздуховоде ставят фильтры. Но если вентиляционная система делается принудительной, то в ней обязательно присутствует вентилятор. А к этому оборудованию уже добавляются блок управления и иная автоматика.

Если для установки выбрана вытяжная либо приточная вентиляция, то вентканала хватит одного. Однако для совмещенного приточно-вытяжного варианта отдельных воздуховодов между санузлом и улицей требуется два. По одному будет идти приток воздуха, а по другому – производиться его вытяжка.

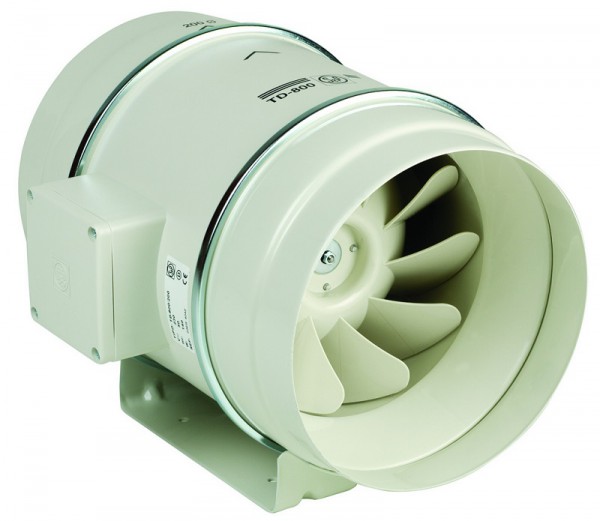

Варианты конструкции с осевым или канальным вентилятором

Канальные вентиляторы для принудительных систем вентилирования бывают:

• осевыми – движение воздуха происходит вдоль оси электродвигателя;
• радиальными – воздушный поток внутри создается с наклоном к оси специальными загнутыми вперед либо назад рабочими лопатками;
• центробежными – ток воздуха образуется за счет создания разницы давления внутри корпуса.

Проще всего смонтировать осевой вентилятор, который нередко идет в едином комплекте с вентиляционной решеткой. Его и легче всего обслуживать при дальнейшей эксплуатации вентиляции. Радиальный вариант обычно ставится внутри воздуховода на определенном удалении от решетки, поэтому от него меньше шума.

Виды осевых вентиляторов для принудительной вентиляции

Центробежный аналог отличается от них повышенным КПД и низким потреблением электроэнергии. Если требуется сделать вентиляцию в ванной большой площади (более 15-ти квадратов), то лучше установить именно этот вентилятор.

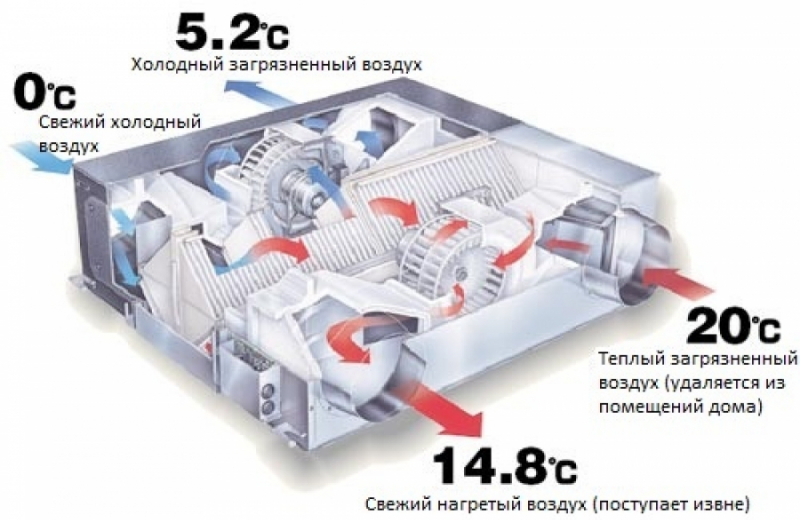

Приточная система также оборудуется электронагревателем либо рекуператором. Она берет воздух для подачи с улицы, где он изначально холодный. Поэтому чтобы не пришлось добавлять мощности отоплению, эти воздушные массы предварительно немного подогреваются в вентканале.

Выбор вентилятора

Если с вентиляционной системой все в порядке – можно приступать к выбору вентилятора. Прежде, чем думать о том, как сделать вытяжку в ванной обратите внимание на само отверстие – размер и его форму. Все потому, что в зависимости от этих данных вы и будете подбирать вентилятор, который помещается в канал.

В магазине вы заметите, что выбор достаточно большой, но что выбрать? Бесшумная вытяжка для ванной комнаты всегда будет стоить дороже самых обычных вариантов, ничего удивительного в этом нет. Здесь решать только вам, ведь для некоторых отсутствие лишнего шума играет очень важную роль при такой покупке.

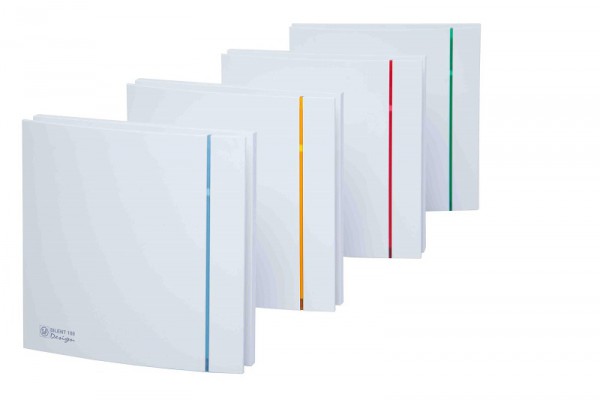

Обычно в магазине продают и сам вентилятор, и решетку, которая закрывает его снаружи. При этом важно делать свой выбор основываясь на качестве вентилятора, ведь декоративную решетку можно потом докупить отдельно, если комплектная вам не подходит.

Вытяжку в итоге нужно будет подключить к сети, для работоспособности. Есть одна небольшая хитрость – вытяжку можно подключить к выключателю света в ванной, чтобы она включалась если кто-то пользуется комнатой, но это не идеальный вариант.

Ничего сложного в этом нет, а результат будет заметным практически сразу, независимо от того установили вы вытяжку с обратным клапаном в ванную или же самый обычный вентилятор.

Вентилятор с таймером

Автоматизированные вытяжки, оснащенные таймерами, и стоят дороже, но ими удобно пользоваться. В ванной комнате это идеальный вариант. Такие устройства работают следующим образом. Они задействуются одновременно с освещением, а отключаются отдельно по истечении заданного временного промежутка. Прибор будет активно удалять запахи и влагу после ухода из ванной, и выключится точно через выставленный временной промежуток автономно.

Чтобы правильно установить устройство своими руками с таймером потребуется четыре провода. Такой вентилятор имеет четыре контакта. Монтаж делается по следующей схеме подключения проводов: L – кабель с распаянной коробки, Lt – провод через выключатель освещения, N — «ноль» и четвертый – заземление в соответствующее гнездо на приборе.

Вентиляция в ванной комнате и туалете: виды систем и установка

Если в санузле появилась плесень, значит, вентиляция в ванной комнате и туалете работает неисправно или имеющейся системы недостаточно. Пар от горячей воды в ванной поднимается к потолку, где образуется конденсат. Конденсат также скапливается на стенах. Со временем на этих участках пятнами вырастает плесень. Косметический ремонт в данном случае решит проблему, но скоро она появится вновь. Нужна организация эффективной вентсистемы в санузле.

На фото: вентиляционное отверстие в ванной комнате в квартире

Зачем нужна вентиляция в ванной и туалете?

Во всех помещениях дома должен быть воздухообмен. Без него невозможен благоприятный для человека и поверхностей в доме микроклимат. Особенно важен воздухообмен в санузле.

Виды систем вентиляции

• Естественная вентсистема. Свежий воздух поступает в помещение через двери и окна, в которых сделаны приспособления для микропроветривания.
• Система принудительного воздухообмена. Функционирует, когда включен вентилятор, вытягивающий воздух из санузла и затягивающий его туда из соседних помещений.

Вентсистема также может быть вытяжной (вывод воздуха через вентканалы), приточной (поступление свежего воздуха в санузел, выталкивание отработанного воздуха из него за счет избыточного давления) и смешанной. Одна из разновидностей — приточная с подогревом воздуха .

По устройству система может быть канальной (воздуховоды монтируются там, где необходимо интенсивное очищение воздуха) и бесканальной (отверстия в стенах).

Вытяжная вентсистема больше подходит для коттеджа. Как правило, ее делают уже на этапе строительства дома. Ее можно организовать и при перепланировке коттеджа. Условие — двери и окна не должны быть абсолютно герметичны.

Проверить, хорошо ли функционирует естественная вентиляция в доме можно поднеся к вентрешетке свечку с зажженным фитилем. Если наблюдается изгиб пламени на 45 и более градусов, вентиляция достаточная, установки вентилятора не требуется.

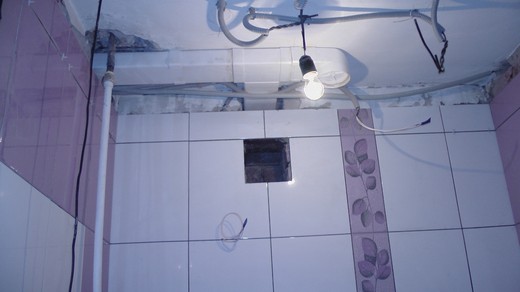

Вытяжная вентиляции в ванной комнате

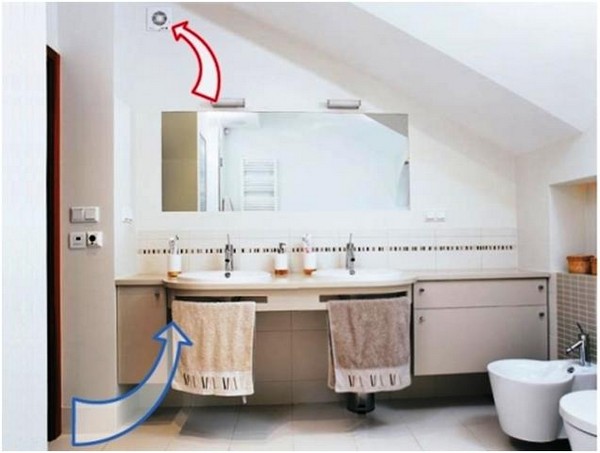

Принудительная

Система принудительной вентиляции используется в многоэтажках. Решает проблему «тяжелого» воздуха и запахов в санузле. Если есть обратный клапан в ванной комнате, он препятствует проникновению в ванную запахов из туалета. Гибкие воздуховоды наиболее часто используются в условиях ограниченного пространства для вентиляционной системы:

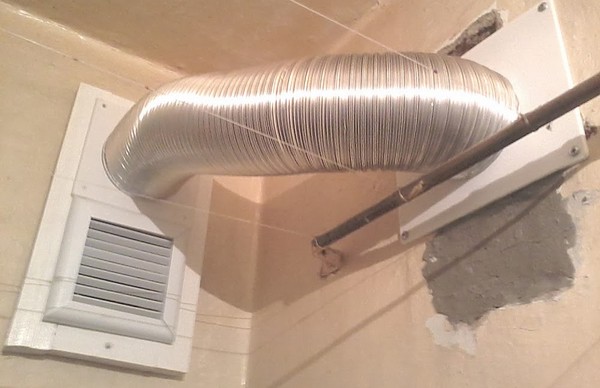

Общая система принудительной вентиляции в ванной комнате и туалете

Как сделать вентиляцию в ванной и туалете

В стенах санузла есть вентканалы, но вытяжной вентиляции обычно бывает недостаточно для организации хорошего воздухообмена. Вентилятор увеличивает эффективность вентсистемы. Установку вентиляции в ванной и туалете можно осуществить самостоятельно.

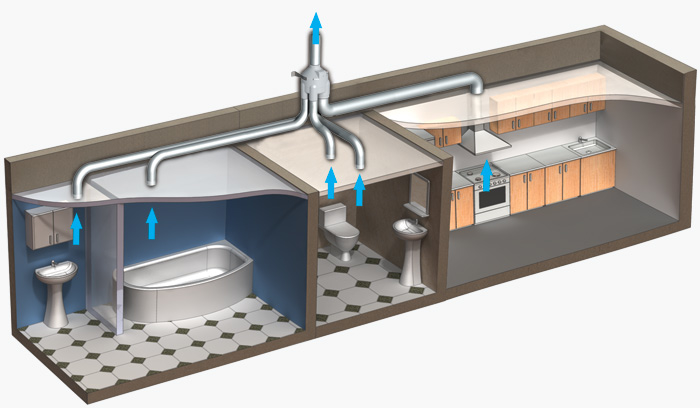

Схема действия вентиляции в ванной комнате

Если в доме менее 5 этажей, как правило, и в ванной комнате, и в туалете есть вентиляционный канал (вентилятор можно поставить в вентканал). В 6-этажном и более высоком доме, обычно, один вентканал вытягивает воздух из кухонь, туалетов и ванных комнат (для улучшения вентиляции вентилятор можно установить на крыше в вентшахте).

Улучшить вентиляцию в ванной через туалет

Из ванной комнаты от воздуховодного канала, расположенного в туалете, прокладывают трубу или ставят 2 вентилятора: один в вентшахте туалета, другой — в стене, разделяющей помещения.

У вас есть сауна или планируете построить? Узнайте какой должна быть правильная вентсистема финской сауны .

Замена вентиляции

Естественную вентиляционную систему в санузле, если она не справляется со своими задачами, следует заменить на принудительную. Например, в вентшахте установить канальный вентилятор с обратным клапаном.

Как выбрать вытяжку для ванной и туалета?

• Вентилятор с большой мощностью сильно шумит, интенсивно вытягивает тепло и расходует электроэнергию. Не лучший вариант для ванной комнаты. Оптимальную производительность вентилятора для санузла определяют при помощи следующих расчетов: объем помещения умножают на его высоту и на 5.
• Установочное отверстие должно соответствовать размерам вентустройства.
• Не более 30 Дб — допустимый уровень шума вытяжки для туалета и ванной.

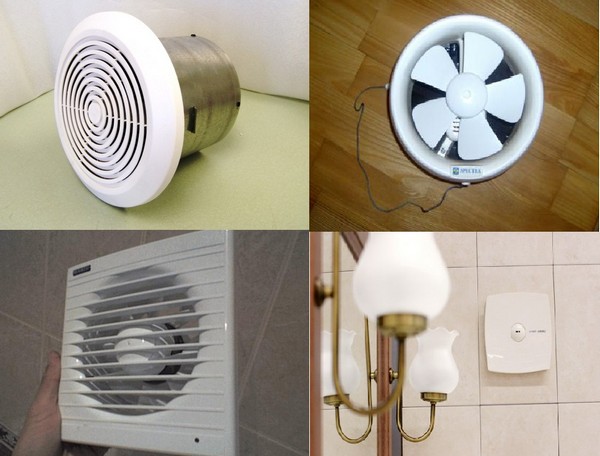

Виды вытяжек для ванной комнаты и туалета

IP — защищенность вентилятора от попадания воды. Для санузла — 44 и выше.

Дисплей, элементы для нагревания не так важны, как обратный клапан, предотвращающий проникновение в санузел посторонних запахов и грязного воздуха из вентшахты.

В туалете рекомендуется поставить простой вентилятор (50 метров в час мощностью), который можно включать одновременно с включением света. Предпочтение стоит отдать модели с обратным клапаном.

Если вентилятор оснащен сенсором движения, то устройство будет включаться, когда вы заходите в ванную комнату, и выключаться, когда в этом помещении никого нет. Еще лучше купить вентилятор с сенсором влажности. Оно не будет включаться во время кратковременных гигиенических процедур (читка зубов, мытье рук), но будет работать, когда вы принимаете душ.

Стоимость вентиляции для ванной и туалета

Если вентшахта находится за стеной ванной комнаты, можно установить вентилятор в шахте. Минимальная цена вентилятора — 1000 рублей.

Если санузел разделенный, а вентиляционная шахта у туалета, при условии достаточного воздухообмена, на стене монтируются вентрешетки. Стоимость их небольшая (от 100 рублей).

Если вентшахта далеко от санузла, для организации вентиляции придется потратиться, помимо вентилятора, на гофрированный воздуховод.

Цена за установку

«Ремонт Гарант Сервис» в Санкт-Петербурге предлагает монтаж системы вентиляции в ванной комнате и туалете. Стоимость работы — от 2000 рублей. Демонтаж вентсистем — 100 рублей (погонный метр). Очистка вентсистем — 100 рублей (погонный метр), монтаж вентиляционных установок — 450 рублей (1 устройство), проведение вентканала до вентилятора — 1000 рублей.

Установка выключателя

Электрическая разводка состоит из этапов:

• отключения электропитания на щитке;
• подвода кабеля от выключателя до вентилятора;
• отделочных работ;
• включения электропитания;
• проверки работоспособности.

После отключения электропитания выполняется запитка вентилятора. Для этого от двухполюсного выключателя ведется кабель к устройству. Кабель применяется трехжильный с 3 жилой заземления. Желательно применять двухполюсный выключатель, где один контакт (кнопка) будет включать свет в помещении, а другой – вентилятор. Это очень удобный вариант, то чаще всего жильцы забывают включать кнопку вентиляции.

Как правильно подключить вентилятор

Выходом является использование реле напряжения. Допускается одновременное включение света и вентиляции одной кнопкой двухполюсного выключателя. Для этого реле ставится в цепь. При нажатии кнопки для включения света в ванной ток от автомата идет на реле и замыкается контакт на второй кнопке выключателя (для вентилятора). Так обеспечивается постоянная вентиляция при включенном свете в помещении.

Если в ванной комнате и туалете нужно сделать отдельное освещение, то применяется трехполюсный автомат. Только при этом используются 2 реле напряжения. Также можно установить таймер, который обеспечит работу устройства некоторое время после отключения света.

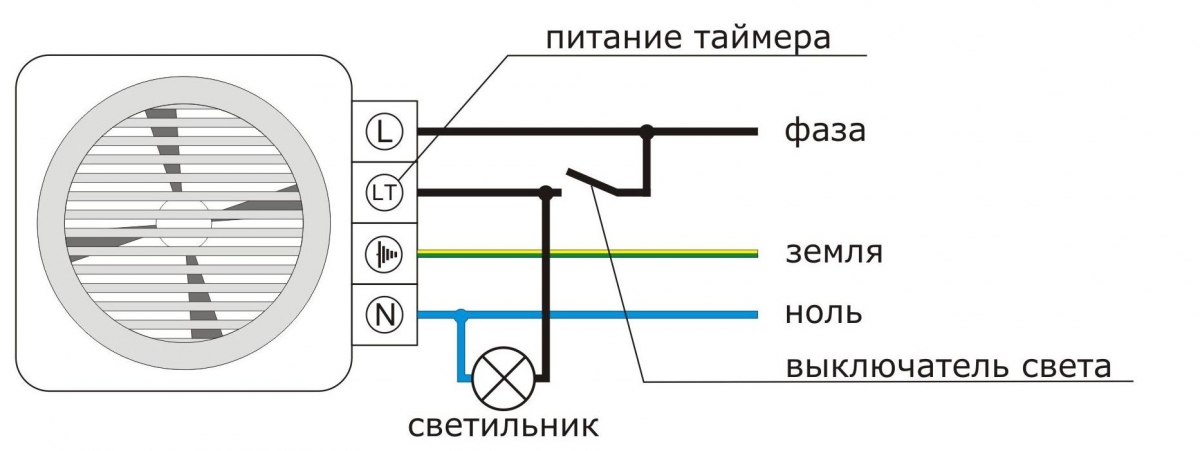

Схема подключения вентилятора с таймером

Монтаж вентилятора

Подходящее место для вытяжки

При проведении работы по установке вытяжки в туалете своими руками следует обратить внимание на несколько ключевых факторов и прислушаться к советам специалистов, иначе самостоятельно сделать работу качественно не получится. Устройство попросту не будет эффективно функционировать.

Что нужно учесть:

1.
   Вентилятор следует монтировать далеко от ванной, раковины или унитаза, то есть источников повышенной влажности. В противном случае может произойти короткое замыкание.
2. 2. Местонахождение устройства рекомендуется выбирать непосредственно под потолком. Это тоже является необходимостью в связи с повышенной влажностью в помещении.
3. 3. Кроме установки под потолком, устройство нужно располагать напротив входных дверей. Это позволит получать максимальное количество свежего воздуха после того, как отработанный кислород вытянулся на улицу.
4. 4. Если работу выполнить правильно, то сверху будет видна только вентиляционная решётка, а вся оставшаяся часть будет находиться непосредственно в шахте.
5. 5. Устанавливать электровытяжку в туалете над дверным проёмом нельзя. Это способствует ослаблению воздушного потока.
6. 6. Для подключения устройства к электросети существует два возможных варианта. Либо вместе с освещением в комнате или с подключением отдельного выключателя. И в первом, и во втором варианте нужно портить отделку при монтаже, поэтому планировать всё нужно во время ремонтных работ.
7. 7. Для того чтобы уменьшить шум в помещении, можно установить специальную прокладку из силикона между стеной и прибором.

Если подключение к электросети совместное, то нужно помнить, что вытяжка при выключенном свете работать не будет. Это не совсем удобно, поэтому рекомендуется выбирать другой вариант — установку отдельного включателя.

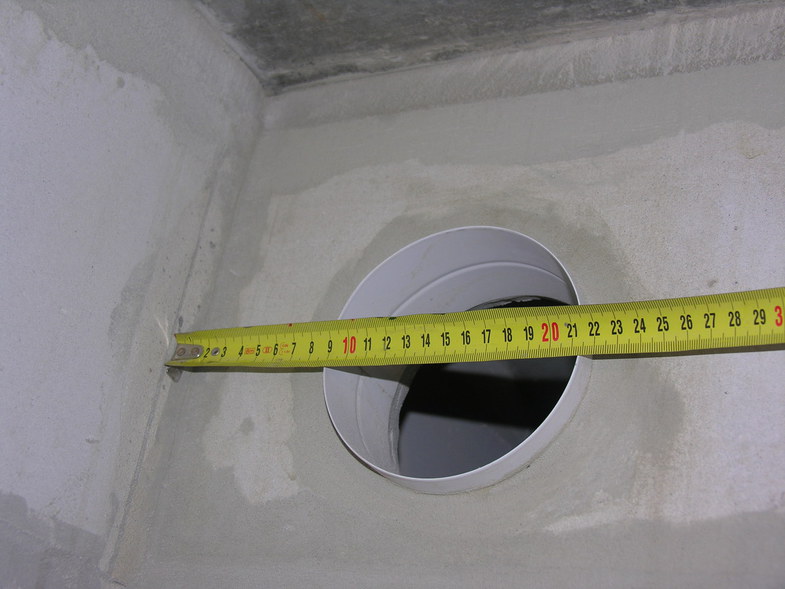

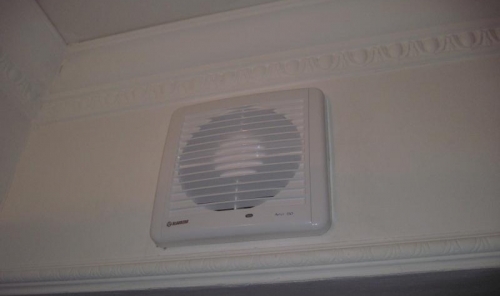

Подготовка отверстия

Если отверстие не соответствует, и не удалось поменять вентилятор, то это можно исправить следующим образом. Когда дыра канала больше сечения прибора, то в отверстие нужно вставить пластмассовый или гофрированный патрубок, а вокруг щели заделать пеной. А после ее остывания, обрезать выступающие фрагменты наполнителя острым ножом.

Если же отверстие вытяжной шахты меньше диаметра вытяжного изделия, его нужно расширить с помощью перфоратора и шлямбура. Для этого нужно просверлить по намеченной окружности отверстия, а затем шлямбуром сколоть перемычки.

• Шаг 1. Убеждаются в том, что сечение патрубка соответствует сечению канала.
• Шаг 2. Устанавливают в проем воздуховод. Так называется пластиковая трубка, которая входит в комплектацию большинства моделей вытяжек. Если такой трубы нет, берут отрезок серой вентиляционной. Его длина должна на 5-10 мм превышать длину патрубка.
• Шаг 3. Закрепляют воздуховод в проеме, заполняя пустоты вокруг него монтажной пеной.
• Шаг 4. Устанавливают вытяжку. Если воздуховод шире патрубка, на него надевают уплотнительное кольцо из мягкой резины.
• Шаг 5. Подключают прибор к проводам электросети.
• Шаг 6. Устанавливают лицевую панель. Если предусмотрены отверстия под саморезы, вкручивают их. Если панель без отверстий, защелкивают ее или дополнительно крепят к стене на герметик или жидкие гвозди.

С помощью предоставленной информации можно выполнить весь комплекс работ по устройству вентиляции в туалете и ванной комнате: высчитать производительность и выбрать модель, провести проводку и подключить вентилятор. При этом не только экономят на оплате услуг специалистов, но и получают полезный опыт.

Схемы подключения вентилятора

Для подключения вытяжного вентилятора в санузле существует 4 схемы. Но, если вы будете проводить монтажные работы и манипуляции с электрической проводкой своими руками, позаботьтесь, в первую очередь, о правилах безопасности. Необходимо выключить нужный рубильник на электрощите, чтобы в том месте, где вы будете работать, на проводке не было напряжения.

Все схемы предназначены для трех- или двужильной проводки. Если проводка двужильная, то агрегаты подключаются без заземления.

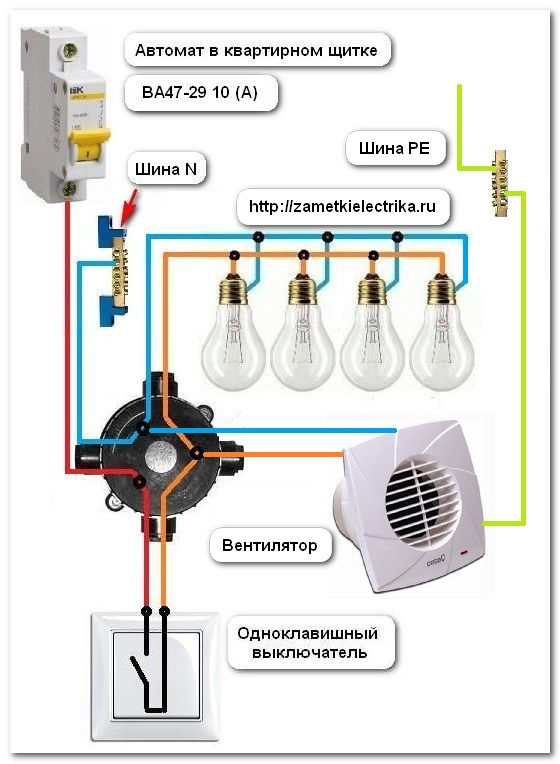

Подключение от лампочки

Схема подключения вентилятора в ванной, подразумевающая подсоединение к осветительному прибору, довольно проста и показана на рисунке ниже.

Единственный недостаток такого подключения в том, что вентиляция будет работать только при включенной лампочке.

Подключение через отдельный выключатель

Чтобы избежать вышеописанного недостатка, существует способ подключить кулер через выключатель. Схема подсоединения проводов в данном случае также не отличается сложностью, и то, как подключить вентилятор в ванной к выключателю, понятно даже не специалисту.

Для подключения оборудования по данной схеме потребуется устанавливать двухклавишный выключатель. Одна клавиша будет использоваться при включении освещения, вторая – для запуска вытяжки. Потребуется провести к кулеру “нулевой” провод, подсоединившись к “нулю” лампочки, который проложен от распределительной коробки. Фазу от распределительной коробки необходимо подвести к выключателю и соединить с двумя контактами, идущими к кулеру и лампочке.

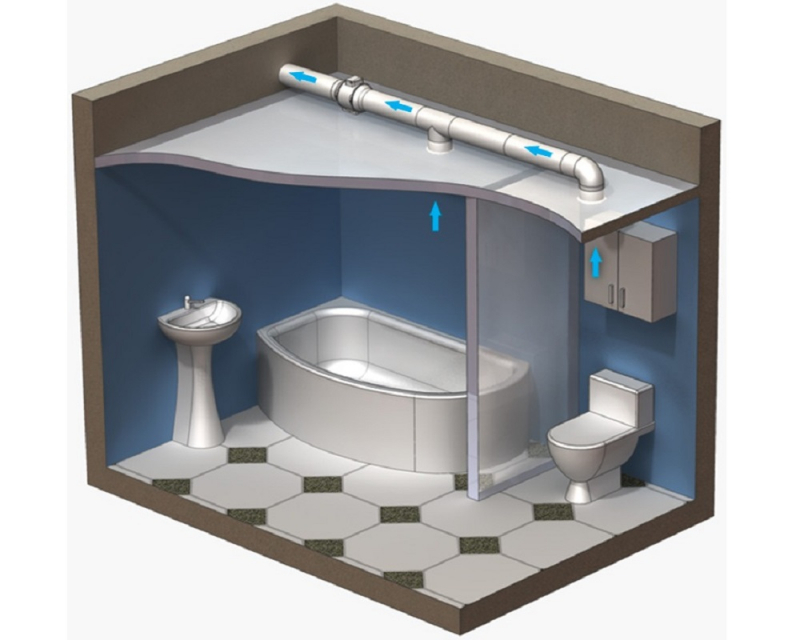

Вентиляционные каналы

Представляют собой короба или трубы разного сечения, производимые из специальных материалов и имеющие ряд характерных особенностей в монтаже и эксплуатации как канала воздушного потока вентиляционной системы санузла.

1. Пластиковые каналы:

• обладают малым весом
• легко монтируются
• бесшумное движение воздуха
• имеют готовые фитинги, просты в соединении

1. Металлические:

• бывают жёсткие и мягкие (гофрированная труба)
• могут производить шум от вибрации воздуха
• тяжёлые
• требуют более основательное крепление
• сложнее монтаж

Преимущества механической вентсистемы

Современные условия городского жилья все чаще вынуждают устанавливать принудительное вентилирование санузла. У этого есть перечень плюсов:

• своевременное удаление избытка влаги, тепла вместе с отработанным воздухом;
• возможность регулирования времени, цикличности проветривания при помощи дополнительных опций механического оборудования;
• смена воздушных масс независимо от температуры воздуха и времени года;
• бюджетная стоимость многих средств принудительного побуждения;
• возможность регулировки воздухообмена не только в санузле, но кухне;
• в помещении санузла нормализуется температурно-влажностный баланс, плесень не появляется вновь после ее удаления;
• сохранность мебели, металлических деталей на долгое время;
• конденсат не остается на стенах, потолке, других поверхностях.

Вентиляция в ванной своими руками. Особенности монтажа

Выбираем модель

Для того чтобы вытяжное отверстие работало бесперебойно на максимуме своих возможностей стоит очень щепетильно подойти к побору главного функционального изделия – вентилятора. Поэтому необходимо получше изучить отдельные моменты, которые облегчат процедуру определения с видом вентиляционной конструкции.

Схема вентиляции

Уровень шума

Вполне естественно, что при работе бытовые приборы вырабатывают определенный уровень звука. Для вентиляционного оборудования этот показатель всегда указывается в его паспорте. Ванные и туалетные комнаты позволяют установить систему примерно 35 децибел, что считается высоким уровнем шумоизолированности, так как данный звук не воспринимается человеческим слухом. Вентиляторы же с более высокими показателями звука уже считаются непригодными для использования ввиду своей раздражительности.

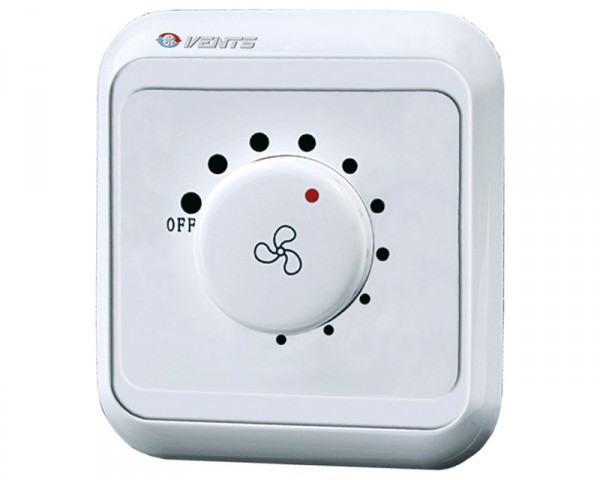

Вентилятор с регулировкой мощьности

Двигатель

Прибор для туалетного помещения должен обладать необходимой мощностью, а также длительным запасом прочности. Именно эти показатели и отвечает двигатель вентилятора. При осмотре следует сразу же обратить внимание на его устройство. Должны присутствовать шарикоподшипники и установленные втулки, от которых зависит продолжительность эксплуатации движка, а также уровень производимого шума. Такие модели по праву считаются наиболее производительными, долговечными, беззвучными.

Мощный вентилятор

Производительность

Данный показатель считается одним из наиболее важных для функционирования всей вентиляционной системы. За счет производительности можно вычислить какое количество свежего воздуха доходит до ванного или туалетного пространства за 60 минут его работы. Необходимо понимать, что производительность вентилятора напрямую связана со следующими параметрами:

• площадью комнаты;
• уровнем влажности;
• количество активных пользователей.

Высокопроизводительные вентиляторы

Нужную производительность вентиляционного оборудования можно установить при помощи достаточно простой формулы. Необходимо общий объем искомого помещения перемножить на кратное значение воздухообмена, показатель, которого, в свою очередь, будет значением количества полной смены атмосферы в туалетном пространстве. Для санузла примерная кратность будет равна показателю от 7 до 10 единиц.

На сегодняшний день, очевидно, что технологии не стоят на месте, поэтому современный рынок уже предоставляет инновационные экземпляры вентиляционной системы со следующими функциями:

• автоматическое подключение к выключателю;
• самостоятельная работа при достижении определенного уровня влажности;
• программная установка задач по различным критериям.
