Доработка тестера электрооборудования своими руками

В сегодняшней статье мы расскажем про интересную доработку для тестера электрооборудования серии DT830. Такой тестер на сегодняшний день есть практически у каждого в хозяйстве, но не каждый знает, как можно его улучшить, чтоб он работал с максимальной отдачей и экономией

 ДОРАБОТКА ТЕСТЕРА ЭЛЕКТРООБОРУДОВАНИЯ СВОИМИ РУКАМИ
Добрый день, в сегодняшней статье мы расскажем Вам про интересную доработку для тестера электрооборудования серии DT830. Такой тестер на сегодняшний день есть практически у каждого в хозяйстве, но не каждый знает, как можно его улучшить, чтоб он работал с максимальной отдачей.

Тестер серии DT830 не большой по размерам, имеет цифровую шкалу, при помощи его можно измерять напряжения, токи, сопротивления в электрической цепи разного формата.

Тестер является отличным помощником, при ремонте и диагностике любого электрооборудования и электрики в доме. Но тестеры этой серии имеют небольшие недоработки, которые мы сейчас и исправим.

Список доработок для тестера электрооборудования:

1. Замена измерительных проводов:

Провода, которые шли в комплекте с тестером совсем не надёжные и короткие. Концы проводов не удобные для работы с небольшими и плотно расположенными элементами, которые находятся под краской или лаком. Вот мы и решили сделать новые провода, а также наконечники к ним. Кстати наконечники для тестера сделали с иголками, так гораздо эффективней и надежней. На фото ниже можем наглядно в этом убедится:

После нашей доработки стало возможно использовать наконечники сменного типа и металлические зажимы (крокодилы).

Наконечники для доработки делались своими руками и старых металлических прищепок. Иголки припаивались на обычный припой из свинца. Иголки, кстати обычные — швейные. Обязательно перед соединением иголки с проводом, зачистите ее наждачной бумагой (только край, где будет припайка) для того чтобы взялся свинцовый припой. После припайки иголки к проводу продеваем сверху прорезиненный хомутик или накладку.

2. Коробка (футляр) для хранения и переноса тестера:
Материал для доработки брался, что ни есть обычный — это кусочек поролона необходимого по размерам для покрытия тестера и обычный канцелярский скотч.

Отрезаем кусок от поролона следующего размера: 3 см в толщине, 10 см в ширине и 15 см в длине. Далее делаем не большой вырез (углубление) канцелярским ножом в вырезанном куске, глубиной примерно в 2 см.

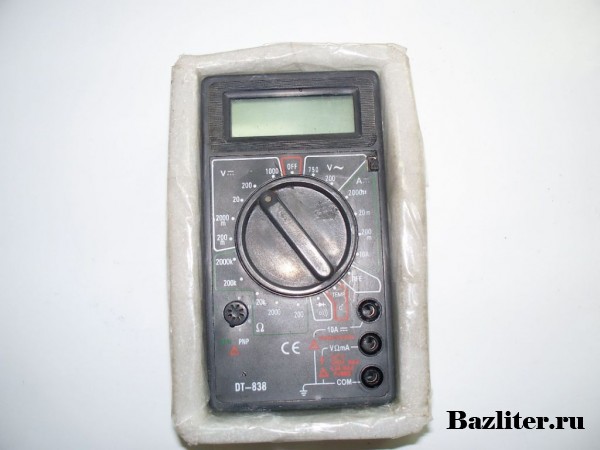

После этого, аккуратно отрезаем кусочки скотча и покрываем нашу коробочку со всех сторон. Это делается для того чтобы наш поролон не пачкался и не изнашивался. На фото ниже можем видеть, что у нас получилось:


Можно также применить обычный канцелярский глянцевый файл, как защитную пленку.

3. Изменение режима включения и отключения прибора:
Для этого была взята кнопка включения и отключения из детской игрушки. Кнопка была аккуратно установлена в корпус тестера, припаяны провода на свинцовый припой. После этого у нас удалось сделать режимы работы и выключение прибора всего лишь простым нажатием и переключением на кнопку on/off.

Преимуществом такой доработки стало то, что стали меньше изнашиваться и стираться контакты нашего тестера. На фото ниже можно увидеть это наглядно:
4. Переделка питания с батареи типа «крона» на обычную АА «пальчиковую»:
Для этого нам потребовалась 1 «пальчиковая» батарейка, типа АА, опять же паяльник, немного припоя, старых проводков от не нужных приборов и ловкость наших рук.

Самым главным преимуществом такой доработки стало то, что по запасу энергии батарейка АА и «крона» почти одинаковые, но «пальчиковая» стоит почти в три раза дешевле, дек спрашивается: «зачем, платить больше?«.

На фото ниже можем видеть наш доработанный прибор, который сейчас стал экономичней и эффективней в работе:

Подведем итог:

— затраты времени: ~ 260 минут;

— денежные затраты: только на электроэнергию, а ее ушло совсем немного;

— моральные затраты: возникли сложности в схеме цепи, но при помощи сервисов «ютуб» и «гугл«, вопрос был решен.


Видео: «Как доработать тестер электрооборудования»

БОЛЬШОЕ СПАСИБО ЗА ВНИМАНИЕ. ОСТАВЛЯЙТЕ СВОИ КОММЕНТАРИИ, ДЕЛИТЕСЬ С ДРУЗЬЯМИ.
