Установка подрозетников в бетонную, кирпичную или гипсокартонную стену

Содержание

Необходимые инструменты и материалы

набор инструмента для установки подрозетников

Когда проводятся масштабные работы по электропроводке, то все нужные инструменты скорее всего уже будут под рукой, но если на повестке дня стоит только монтаж подрозетников, то понадобится следующее:

  • Карандаш и уровень – для разметки стены и выравнивания блока подрозетников (если таковой надо устанавливать).
  • Дрель с коронками для сверления подрозетников. Если коронок нет, то просто сверло по бетону (или по дереву, на тот редкий случай, когда монтируется скрытая проводка в деревянной стене). Также может пригодиться перфоратор или его режим на дрели.
  • Пульверизатор (можно самодельный) для поливания коронки во время сверления. Предотвращает появление пыли и предупреждает растрескивание кафеля, если подрозетник монтируется на кухонный фартук.
  • Алебастр, гипс или цементный раствор – чтобы закрепить подрозетник в стене.
  • Мастерок или шпатель, которым будет накладываться алебастр. Его размер должен позволять заложить смесь внутрь отверстия для подрозетника.
  • Подрозетники нужной конструкции – подбираются в зависимости от материала стены.
  • Дюбели – нужны в редких случаях, если материал стены мягкий и установить подрозетники без дополнительных креплений проблематично.

Подробный обзор инструментов необходимых для монтажа подрозетников в этом видео:

К самой работе остальное не относится, но еще пригодятся веник, тряпки для уборки и, возможно, пылесос.

Заготовка раствора

Поскольку закрепить розетку в бетонной стене необходимо быстро, то для крепления используются смеси на гипсовой или алебастровой основе. Чистый гипсовый раствор застывает за 3-5 минут, что требует постоянного затворения небольших порций смеси и регулярной очистки емкости от застывшего материала.

Для увеличения срока годности раствора используется смесь, состоящая из 3 частей гипса и 2 частей гипсовой штукатурки Knauf Rotband или аналога. Применять чистую штукатурку не рекомендуется из-за пониженной механической прочности застывшего материала.

Раствор замешивается в емкости объемом 3-4 л, изготовленной из эластичного материала. Для растворения порошка в воде используется миксер, зажатый в патроне дрели или перфоратора (в безударном режиме). Перед перемешиванием смесей порции емкость очищается от остатков застывшего раствора.

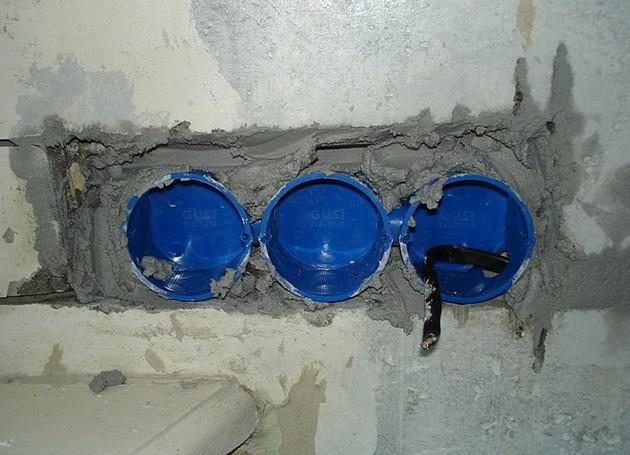

как монтируется подрозетник

Разновидности подрозетников

Перед тем, как сделать необходимые покупки для начала монтажа, нелишне будет понять, какие бывают подрозетники и как правильно их выбрать.

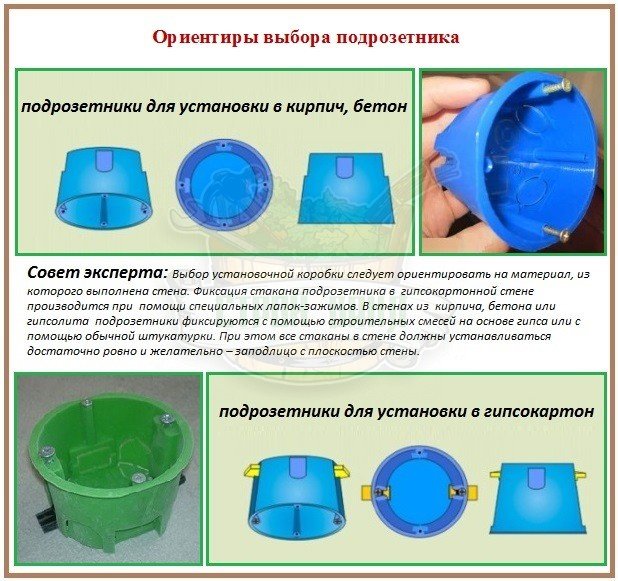

Всего их есть три основных вида – для монтажа в бетон или кирпич, гипсокартон или дерево. Каждый из них отвечает определенным правилам безопасности и обеспечивает должное удобство монтажа.

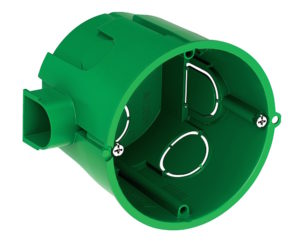

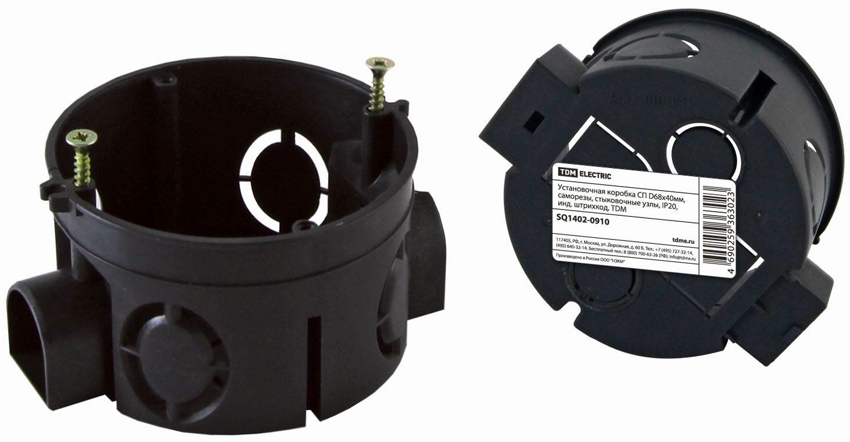

  • Стандартный подрозетник. Это пластиковый стакан с прорезями на дне, через которые заводится кабель. Кроме этого, благодаря этим прорезям стакан лучше фиксируется в гипсе, алебастре или другом растворе. стандартный подразетник

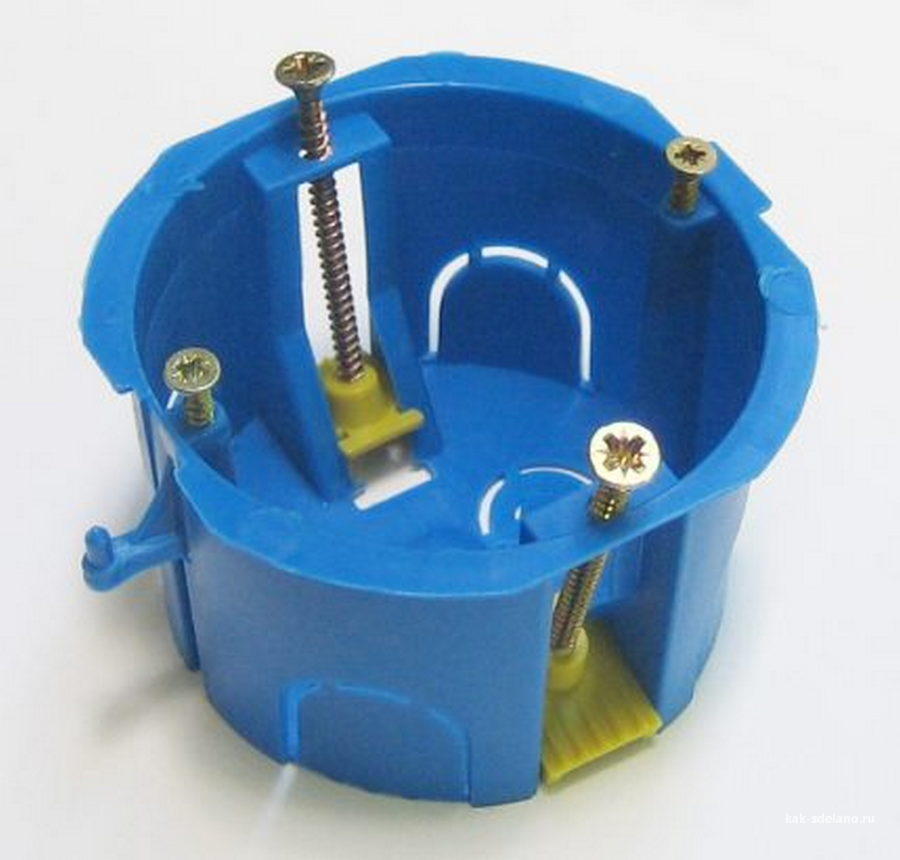

  • Для гипсокартона. Полностью на основе стандартного, но дополнительно в нем есть лапки, которые притягиваются от дна к верху болтами и надежно фиксируют подрозетник в стене. подрозетник для гипсокартона
  • Для дерева. Сюда надо подобрать железные подрозетники – они не так часто продаются, но долго выбирать их не придется – их выпускает не такое уж и большое количество производителей.

Подготовительные работы

Монтаж розетки на плинтусе
Монтаж розетки на плинтусе

Установка розеток и выключателей в бетон должна проводиться с соблюдением такой последовательности:

  • Подготовить инструменты и материалы;
  • Определить участки, где будут монтироваться розетки;
  • Начертить схему, где предусмотрены места размещения розеток и выключателей, прокладка линий проводов.

Совет: При монтаже элементов в жилых помещениях, их следует устанавливать от пола на высоте 300 — 400 мм. В ванной комнате, коридоре или другом аналогичном помещении утилитарного назначения, фурнитуру нужно располагать на удобной для человека высоте.

Укладка проводов должна проводиться с соблюдением некоторых правил:

  • Провода должны располагаться от потолка на расстоянии в 150 — 200 мм,
  • Разводка проводов производится вертикально или горизонтально. Строительные нормы запрещают диагональную прокладку, зигзаги или скрутки проводов;
  • Между штрабами и газовыми трубами расстояние должно быть не менее 350 мм.

Разметка мест установки точек для электропитания оборудования
Разметка мест установки точек для электропитания оборудования

Подготовка инструментов и материалов

Основные инструменты и приспособления для установки розеток в бетонную стену, представлены в таблице:

Инструменты и приспособления с фотоОсобенности
Перфоратор
Перфоратор
Это наиболее удобный инструмент для сверления отверстия в стене под крепление в нем устройств.
Фреза под розетку по бетону
Фреза под розетку по бетону
Для выполнения отверстия в бетонной стене нельзя использовать обычные сверла, они очень быстро станут тупыми. Облегчает процесс специальная фреза по бетону для розеток. По конструкции это отрезок трубы, оснащенный сегментами из твердосплавных материалов.
Розетка
Розетка

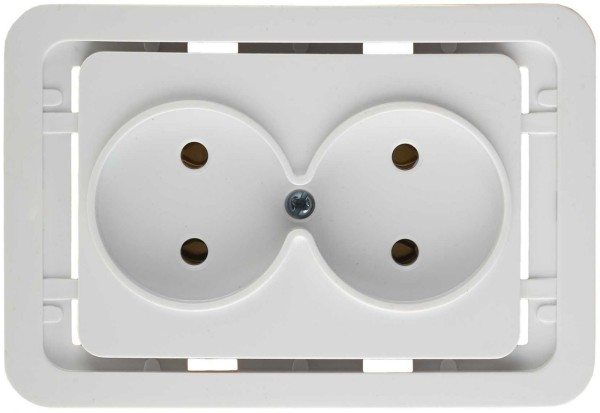

Покупная розетка может быть с одним или несколькими выходами.
Подрозетник
Подрозетник
Для установки такого элемента выполняется в бетоне алмазное бурение отверстия. Этот предмет выполняет роль каркаса, который обеспечивает большую жесткость изделию.

Помимо этого, перед тем, как поставить розетку в бетонную стену, необходимо подготовить:

  • Маркер, карандаш, мелок или что-либо подобное, для наметки места сверления отверстия в бетоне;
  • Линейку;
  • Любой строительный уровень; для установки в одном месте нескольких изделий;
  • Молоток с зубилом. Этим инструментом нужно будет придать штрабе правильную форму;
  • Замазку, которой могут быть гипс или цемент;
  • Шпатель;
  • Стандартный набор инструментов: резак или острый нож, отвертку с плоским и крестовым сечением под отвертку;
  • Плоскогубцы.

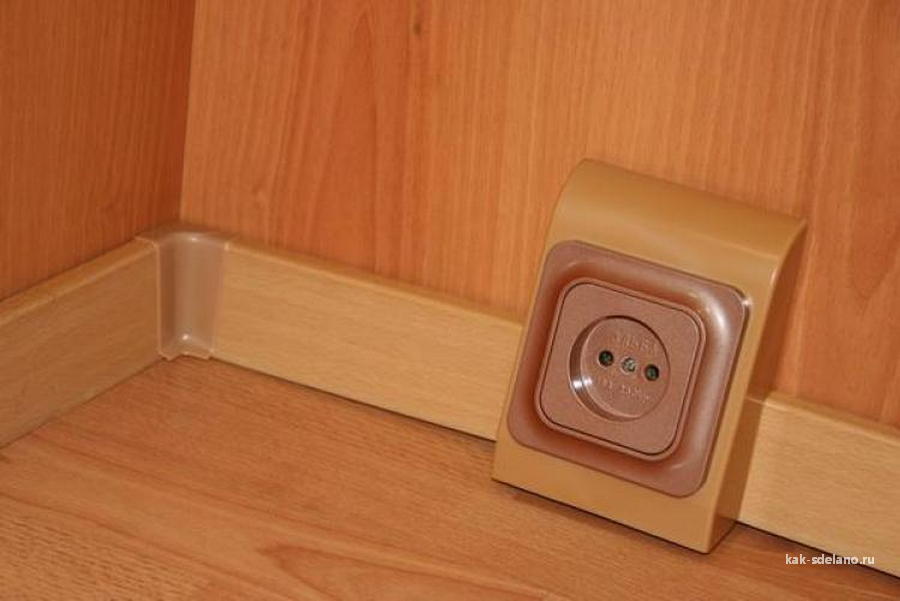

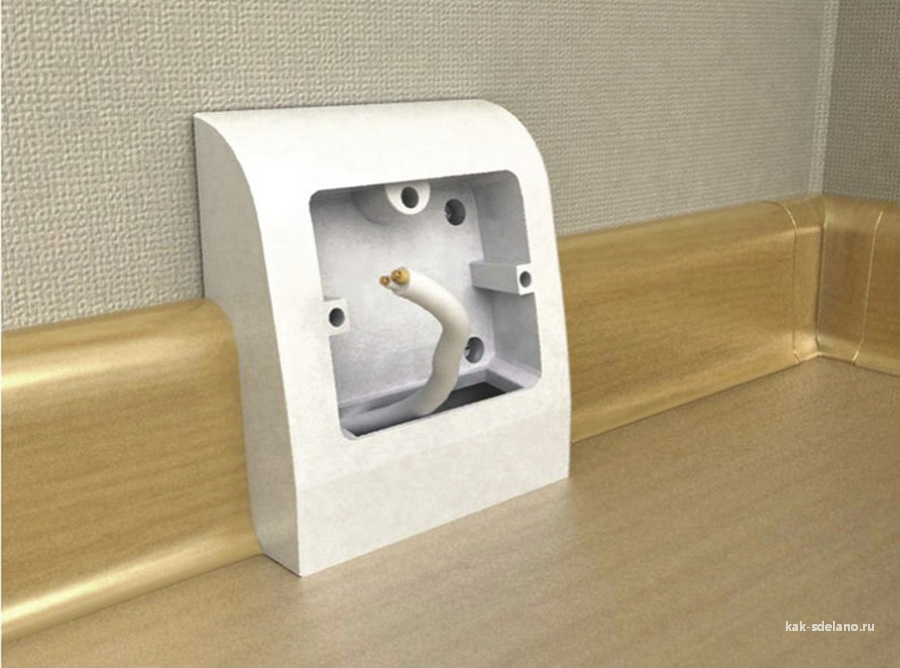

Нюансы установки мультибокса на плинтус

Что делать, если в доме уже сделан качественный ремонт, но понадобилась еще одна точка для подключения электрических бытовых приборов?

В этом случае совсем необязательно сдирать новые обои и штробить стену, можно сделать розетку прямо на плинтус.

Мультибоксы соответствуют всем типам стандартных одиночных розеток. В них можно размещать не только электрические, но и телефонные розетки, а также разъемы интернет кабеля.

Правильная установка подрозетников: установка подрозетника в бетон и гипсокартон + пошаговый инструктаж

Однако следует учесть, что такой способ можно применять только на пластиковых плинтусах разборного вида с кабель каналом. Прежде чем установить подрозетник, необходимо проложить провод внутри плинтуса.

Для этого снимите крышку с той его части, в которой будет располагаться розетка. Эта операция выполняется от угла или от ближайшей заглушки, просто подденьте крышку отверткой и аккуратно снимите.

Обрежьте плинтус так, чтобы образовался промежуток, ширина которого соответствует размерам пластиковой накладки. Вставьте в него мультибокс, проденьте в отверстие в его корпусе провод, и зафиксируйте подрозетник дюбелями.

Установка в бетонную стену

Устанавливать подрозетники в бетон или в кирпичную стену приходится чаще всего, так что методика такого монтажа отработана до мелочей и все возможные способы давно испробованы:

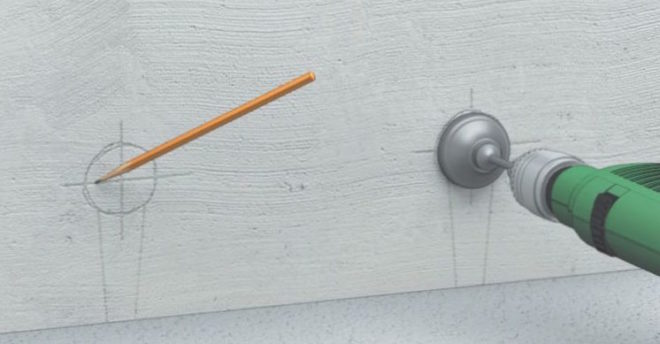

  • Установка подрозетников в бетон начинается с разметки. Если розетка на стене планируется одна, то плюс-минус сантиметр роли не сыграет, но когда устанавливается блок розеток, то от правильности разметки зависит насколько ровно он будет впоследствии выставлен. разметка для подрозетника

Здесь есть простое правило – лучше нарисовать карандашом метку, размером большую чем коронка – если отверстие окажется немного смещенным от центра, то все еще можно выровнять, когда придет очередь вмазывать подрозетники на место.

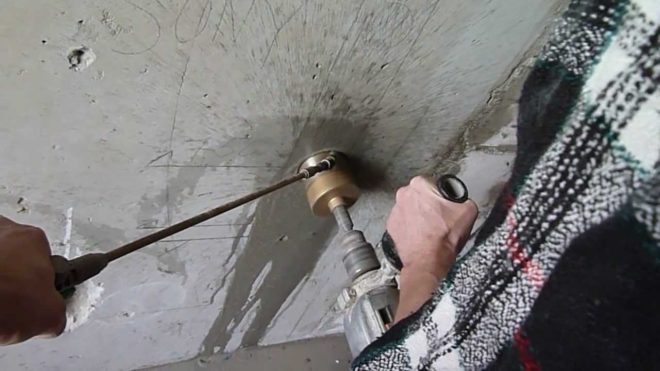

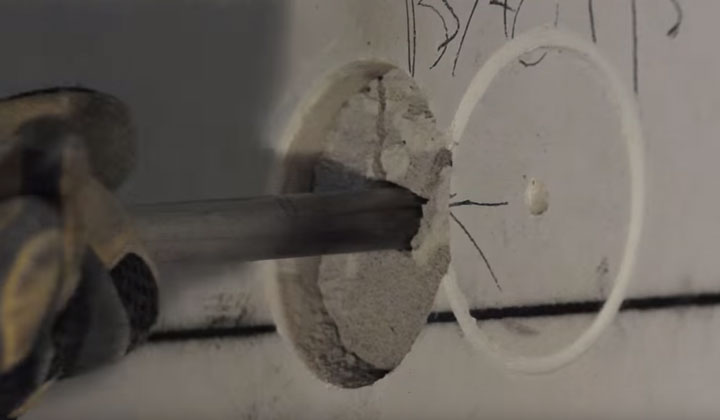

  • Дальше производится сверление отверстий подрозетников в бетоне – когда разметка сделана правильно и есть нужный инструмент, то проблем возникнуть не должно. Правильно выполненный монтаж стандартных подрозетников в бетонной стене подразумевает сверление отверстия миллиметров на 5 больше, чем сам устанавливаемый подрозетник. Если нет коронки для сверления бетона, то можно использовать обычное сверло с победитовым наконечником – по периметру размеченной окружности высверливаются отверстия, а внутренняя часть выбивается. Если дрель или перфоратор отсутствуют, но есть болгарка, то для подрозетников в бетоне допускается сделать прямоугольное отверстие – все равно их надо вмазать в стену раствором. сверление отверстия для подрозетника в бетоне
  • Примерка подрозетника. Установить подрозетник в бетонную стену надо заподлицо, а также проверить чтобы в него свободно заходил кабель. Так как дальше в отверстие будет накладываться замазка, то конец провода лучше заранее замотать изолентой, если это не было сделано раньше. примерка подрозетника

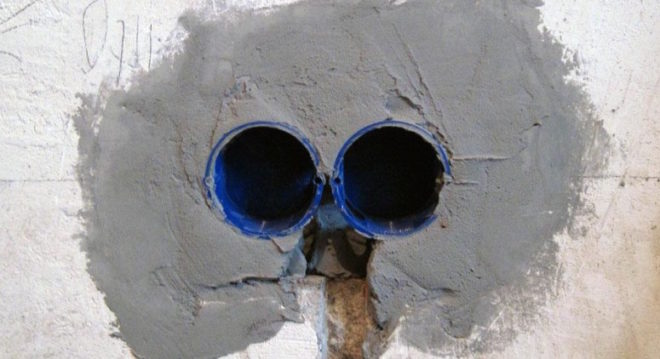

  • В отверстие накладывается слой замазки с таким расчетом, чтобы вдавить подрозетник и часть ее вылезла наружу. В таком положении все оставляется на несколько минут, чтобы раствор начал схватываться и потом уже аккуратно снять со стены его ненужную часть. установка подрозетника на раствор

Теперь осталось выждать пока раствор полностью не застынет и на этом установка стандартного подрозетника в бетонную стену завершена.

Если по каким либо причинам кажется что подрозетник не будет держаться внутри стены, то дополнительно его можно закрепить дюбелями, под которые сверлятся 4 отверстия с уклоном в 45° (враспор) к плоскости пола и стены.

Так же рекомендуем посмотреть эти два видео с рассказом о тонкостях установки подрозетников:

Все тонкости установки подрозетников в бетонную стену, от монтажа до диаметра коронки

Как крепить подрозетники в бетонной стене?

Сначала вам необходимо провести разметку, на стене отмечают центр подрозетника. Чтобы его определить, рисуют вертикальную и горизонтальную линии, их длина должна быть достаточной, чтобы было проще выполнять дальнейшие работы.

Самым сложным и трудоемким процессом является проделывание отверстия в бетонной стене, и в этом случае справиться без перфоратора у вас вряд ли получится.

Как сделать отверстие

При помощи насадки бур, в стене делают отверстие глубиной 5-6 см. На следующем этапе, при помощи коронки для работы по бетону намечают контуры отверстия. Чтобы облегчить работу, по намеченному контуру при помощи бура делают 10-12 отверстий, после чего коронкой для подрозетника диаметром 68 мм проделывают отверстие необходимого размера.

Для установки подрозетника в бетонную стену, достаточно глубины отверстия 5 см.

Большинство специалистов придерживается следующих стандартов:

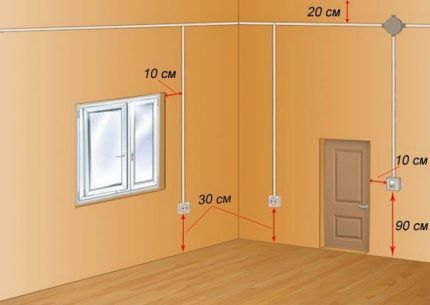

  • в жилой комнате розетку устанавливают на высоте 30 см от пола;
  • выключатель монтируют на высоте 90 см;
  • чтобы розетка была выше столешницы, ее делают на высоте 110-120 см.

Все эти размеры являются условными, и при необходимости, вы можете их корректировать.

Монтаж

Перед тем как провести монтаж подрозетника, его надо подготовить. Для этого определяются с его расположением, после чего удаляются необходимые заглушки.

В отверстия вставляют кабель и примеряют подрозетник в подготовленное для него отверстие. В нем он должен сидеть ровно и не выпирать за пределы плоскости стены.

Как закрепить

Если все нормально, выполняют монтаж, перед этим, при помощи щетки удаляют пыль, отверстие обрабатывают грунтовкой и после ее высыхания, укладывают шпаклевку или штукатурку на основе гипса или можно использовать алебастр.

После этого быстро вставляют подрозетник, он не должен выступать за плоскость стены.

Если внутрь подрозетника попал раствор, то не спешите его удалять, пусть он высохнет и тогда сделать это будет проще.

Практические советы — как правильно установить

Чтобы выполнить работу качественно, необходимо придерживаться следующих советов:

  • перед тем как поставить подрозетник, оштукатуривают стены, иначе у вас не получится вмонтировать подрозетник заподлицо со стеной;
  • качественно проводите разметку, обязательно пользуйтесь уровнем;
  • если вы делаете новую проводку, то можно использовать старые отверстия для подрозетников или замазать их и сделать новые.

Частые ошибки

Распространенные ошибки, допускаемые при монтаже подрозетников:

  1. Монтаж подрозетников до финишной отделки стен, что затрудняет последующее выравнивание поверхностей. При установке деталей с перекосом придется вынимать смонтированные коробки, а затем заделывать детали заново. Дополнительный слой штукатурки снижает вероятность контакта коронки и арматуры при сверлении.
  2. Монтаж механизмов розеток в стены без переходных элементов. Подобный способ установки категорически запрещен, поскольку не обеспечивает изоляции материала стены от кабелей питания.
  3. Перекос блока розеток по горизонтали и ошибочное определение расстояния между центрами монтажных коробок. Неправильное позиционирование приводит к образованию щелей между поверхностью стены и декоративной рамкой модуля розеток.
  4. Запрещается использовать для фиксации подрозетников монтажную пену, поскольку материал не соответствует требованиям противопожарной безопасности. Существую негорючие пены класса В1, но прочность материала уступает гипсовым или алебастровым смесям.

правильный монтаж подрозетников в бетонную стену

Кирпичная стена, подрозетники, штукатурка и кафель

Последовательности действий при установке подрозетников в обычную кирпичную стену несколько отличается от работ по чистому бетону. Все приемы, инструменты и материалы здесь используются такие же, но есть некоторые нюансы, выполнение которых надо обдумывать заранее.

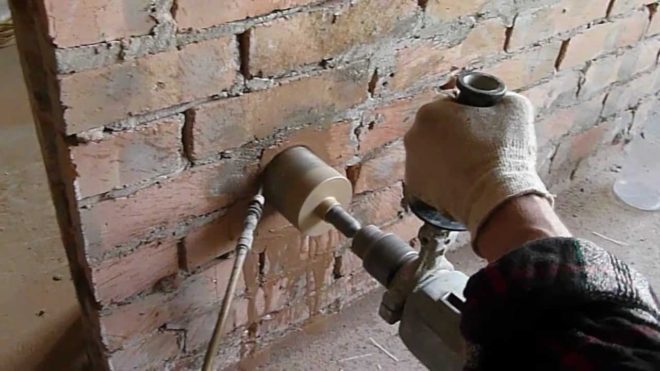

сверление кирпичной стены

Подрозетник должен быть установлен заподлицо к внешней части стены. Если на бетон клеятся обои, то на кирпичную стену будет укладываться слой штукатурки. Конечно можно заранее прикинуть какая будет толщина штукатурки и вынести подрозетник немного вперед, но мороки при этом будет на порядок больше, чем при простой установке. Когда же планируются розетки в ванной или на кухне, где дополнительно будет уложена плитка, то расчеты еще больше усложняются.

Долгий и сложный путь решения проблемы заключается в тщательных измерениях после каждого этапа работ – размечается место, к нему подводится проводка, накладывается штукатурка, в ней вырезается отверстие, потом то же самое делается с плиткой во время ее укладки.

установка подрозетника в кирпичную стену

Гораздо проще будет сделать первоначальное углубление в стене, куда можно будет спрятать провод (его желательно плотно скрутить и закрепить по центру). Дальше закрыть отверстие крышкой – ее можно даже вырезать из плотного картона, запомнить «координаты» будущей розетки и теперь можно шпаклевать. Если будет укладываться плитка и надо выдержать симметрию, то нелишне будет заранее прикинуть, каким рисунком она будет укладываться в этом месте.

В этом видео показано как установить подрозетники на гипсовую штукатурку:

Когда штукатурка или плиточный клей застынут, то начинается непосредственно монтаж самого подрозетника – одного или для блока розеток. По нужным координатам аккуратно, чтобы не зацепить провод, высверливается отверстие (если это плитка, то в момент сверления надо непрерывно поливать коронку или сверло). Дальше выполняется стандартная установка выбранных подрозетников – накладывается замазка, в нее утапливается сама коробка, счищается лишний раствор и после его застывания все готово к монтажу розетки.

Как ровно установить подрозетники в бетон

Установка подрозетников в бетонную, кирпичную или гипсокартонную стену

Подрозетники требуются практически во всех местах установки электроприборов. От того, насколько ровно установлен один или несколько подрозетников, зависит итоговый облик установленных розеток, выключателей и иных установочных изделий.

Безусловно, ровность установки подрозетника не решает на 100% конечный итог — розетку или выключатель возможно идеально прикрутить даже в криво «вмазанный» подрозетник.

Однако это не означает, что можно безответственно относится к «вмазыванию» круглых установочных коробок (это официальное название подрозетников).

Совет

Криво установленный подрозетник может стать причиной многих страданий при чистовом монтаже установочных изделий. Поэтому ровный монтаж установочных коробок категорически рекомендован.

Между прочим, подрозетники не всегда имеют округлую форму — встречаются квадратные установочные коробки, предназначенные под четыре модуля, по два в ряду. Да и вообще, существуют модели прямоугольной формы, по своему назначению заменяющие несколько одинарных подрозетников в ряду. Однако самыми распространенными являются именно круглые, поэтому на них мы сделаем основной акцент.

На первый взгляд установить подрозетник в бетонную стену кажется делом простым. В принципе, это действительно так, «вмазать» установочную коробку может каждый. Единственный момент, с которым многие испытывают трудности — это ровность установки, особенно нескольких совмещенных подрозетников.

Способ, который хочется описать, далеко не новый. Эти несколько дополнительных операций позволят качественно установить несколько подрозетников подряд в любые стены — бетон, кирпич, газобетон.

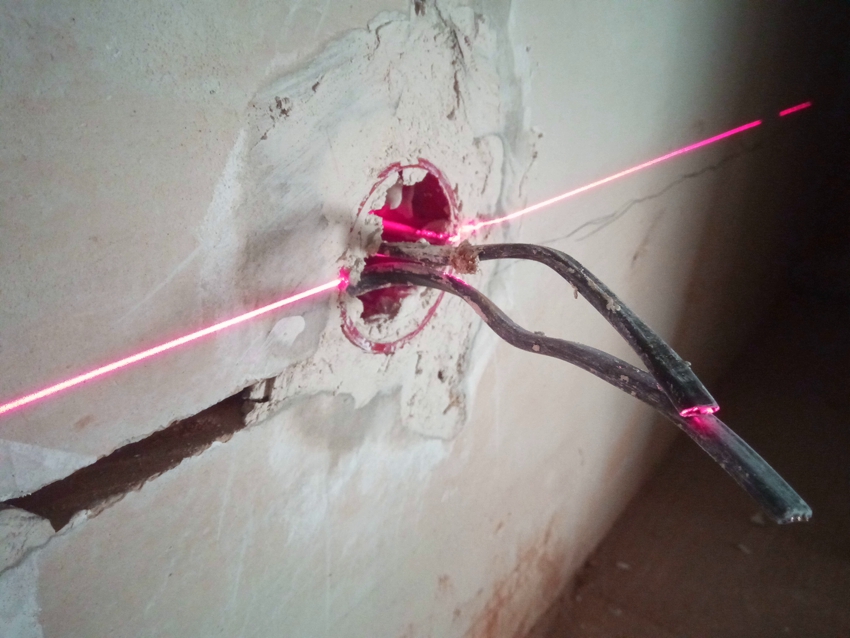

Первый этап — разметка, нужно наметить горизонтальные и вертикальные оси каждого подрозетника. При монтаже нескольких коробок подряд нужно выдержать между ними правильное расстояние, чтобы будущие розеточные или иные модули корректно установились.

Оптимальным расстоянием между осями (центрами) считается 71 мм., однако встречаются изделия, в соединительных элементах которых заложенно расстояние 70-72 мм.

При установке 2-3 подрозетников это не имеет особого значения, однако для 5 коробок подряд важен каждый миллиметр.

Перед установкой 5 точек в ряд (вертикальный или горизонтальный), следует уточнить конкретный размер устанавливаемых электроточек конкретной серии.

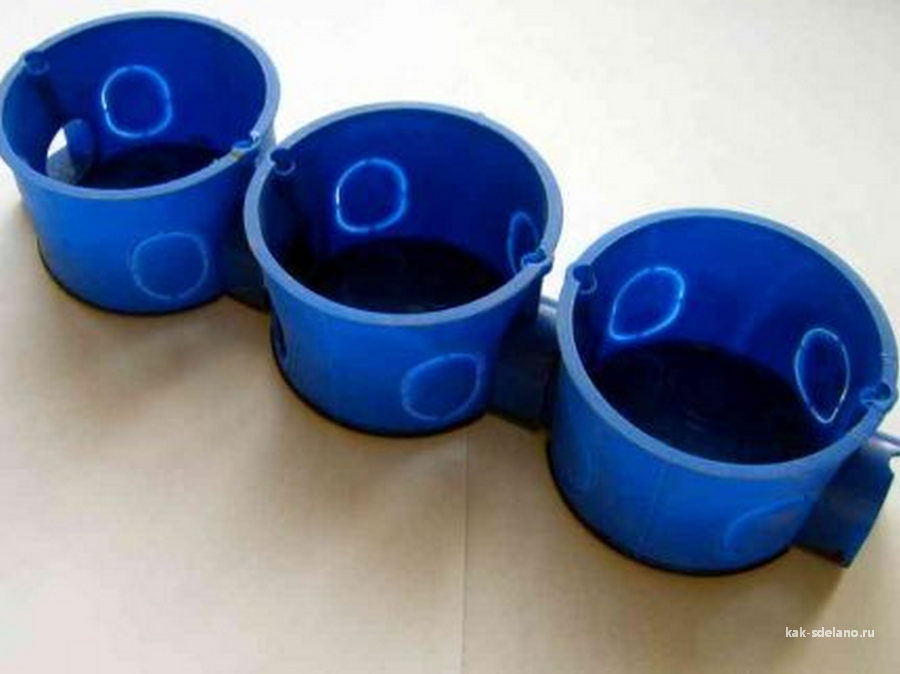

По хорошему — собрать подрозетники на столе в ряд при помощи соединителей (обычно идут в комплекте к коробкам) и прикрутить все 5 розеток (или выключателей). Тогда вы узнаете, правильный ли размер по осям заложен производителем или нет.

Зачастую 5 подрозетников в ряду могут не соответствовать размеру пяти розеток. Если возможности примерить розетки нет — между осями выдерживается расстояние 71 мм.

Обратите внимание

Если наружная ширина коробки 70 мм. (с лицевой каемкой) — такие подрозетники без проблем устанавливаются с расстоянием между осями в 71 мм. Если же ширина 72 мм., то «сузить» оси коробок будет сложно. Для 2-3 модулей в ряду можно выдержать расстояние 72 мм, однако для 5 подряд лучше подобрать другие изделия.

Итак, оси размечены — подрозетники могут монтироваться как в вертикальные, так и в горизонтальные ряды. Но некоторые серии розеток не предназначены для формирования вертикальных рядов (редкость, но случается), поэтому нужно уточнять этот момент.

Второй этап — это выборка отверстий под установку. В бетоне это можно сделать алмазной коронкой для оборотистой дрели или болгарки. Более простой способ — набурить мелким буром отверстий по кругу и выбить середину перфоратором. Оптимальным диаметром отверстия является размер 75 мм.

— тогда любой подрозетник свободно войдет и останется зазор под замазку. Глубина отверстия — около 50-60 мм., коробка должна входить в стену полностью. Чисто установленный подрозетник должен стоять заподлицо с чистовой шпаклевкой стен или немного заглубляться относительно плоскости стены.

Для кирпича, гипса и прочих, более мягких стен (относительно бетона) подойдет ударная коронка для перфоратора. Данная коронка может сверлить и бетонные стены, но тогда ресурс ее работы сильно укорачивается. В кирпичных стенах ей сверлят с ударом, в пенобетоне и гипсе — в режиме сверления без удара.

Когда отверстие сделано, в него примеряется подрозетник (или группа подрозетников), если все входит без проблем — обметается и грунтуется.

Следующий этап — создание лекала. Многие установочные коробки комплектуются соединительными элементами для объединения в группы.

Соединители могут конструктивно являться частью подрозетника или комплектоваться отдельной деталью. В нашем способе монтажа, соединители совершенно неважны, их может не быть вовсе.

Роль эталонного шаблона, выдерживающего нужные расстояния между крепежными винтами выполняет самодельное лекало.

Для изготовления лекала подойдет любой кусок профиля, например ПН27X28. В профиле намечаются и сверлятся отверстия для крепежных шурупов каждого подрозетника, таким образом, чтобы между левыми винтами первой и второй коробки (и всеми последующими) было расстояние 71 мм. Ну а расстояние между шурупами в одной коробке можно померить на месте.

Профиль-лекало должен быть длиннее всей группы подрозетников, чтобы было место закрепиться к стене. Для этого в профиле также сверлятся отверстия. Далее в лекало вкручиваются все коробки с плоской стороны, для этого используются шурупы, которые идут в комплекте с подрозетниками.

Важно

Собранную конструкцию примеряют в заранее подготовленное углубление. Ничего не должно мешать профилю встать плотно к плоскости стены.

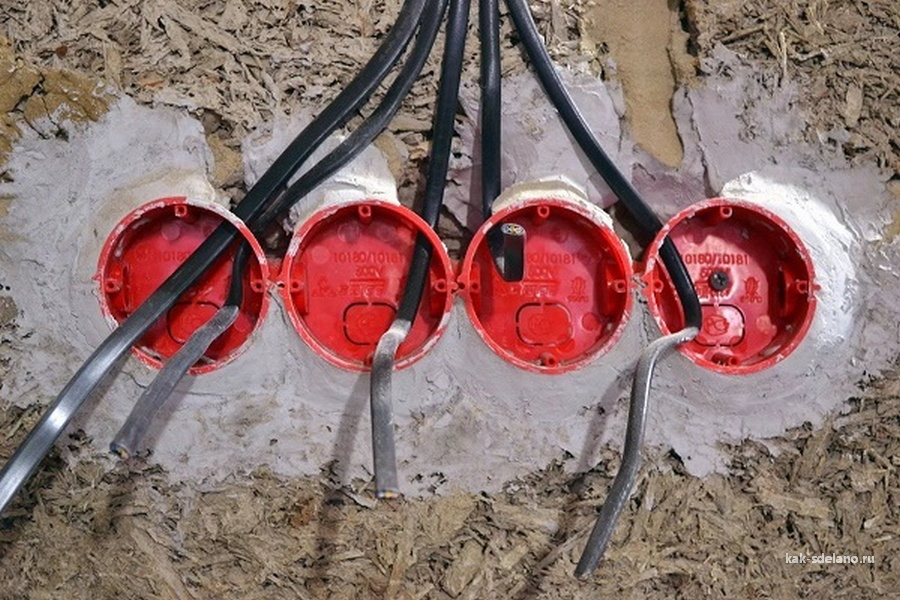

Ну и финальная операция — вмазывание. Для закрепления подрозетников в бетоне, газобетоне и кирпиче подходит широкий список материалов. Это может быть гипсовая смесь: алебастр, густой фуген, ротбанд или гольдбанд и другие. Вполне подойдут и цементные смеси, в том числе и плиточный клей. Самое главное, что благодаря шаблону не требуется быстрое схватывание замазки.

Замазку набивают в подготовленное отверстие и подрозетники вдавливаются сверху. Нужно вдавливать до тех пор, пока плоскость профиля шаблона не будет плотно прилегать к плоскости стены.

Лекало выравнивают на горизонтальную ось группы подрозетников (или на вертикальную, при формировании вертикального ряда) и просверлив отверстия, закрепляют к стене. Вся лишняя замазка, что вылезла из-под коробок удаляется небольшим шпателем.

Внутрь подрозетников также обязательно попадет замазка — она удаляется без проблем после снятия шаблона.

При вмазывании важно проследить, чтобы ни один подрозетник не выпирал из плоскости стены. Если же некоторые коробки провалились немного глубже плоскости стены (что маловероятно) — ничего страшного.

После схватывания замазочной смеси, шаблон-лекало откручивается, шпателем счищаются оставшиеся наплывы. Установка завершена!

Для тех, кто любит «надежную надежность», можно посоветовать дополнительное усиление крепления с помощью саморезов. Прямо через дно подрозетника, в стене сверлится отверстие и закручивается саморез с пластиковым дюбелем. В стенах из пенобетона и газобетона предварительное сверление ни к чему — саморез закручивается прям как есть. Удобно использовать саморезы с прессшайбой.

Как не крути, но замазочная смесь обычно дает некоторую усадку, поэтому место вмазывания требует финишной шпаклевки. Поэтому лучшим решением по монтажу электрики будет монтаж до финишной шпаклевки стен.

Совет: крепежные винты постоянно теряются, когда дело доходит до чистовой установки розеток и выключателей. Поэтому рекомендуется закручивать шурупы на место сразу после снятия шаблона. А чтобы они не мешали финишному шпаклеванию — винты закручиваются глубже плоскости стены.

Монтаж в высокопрочном бетоне с арматурой

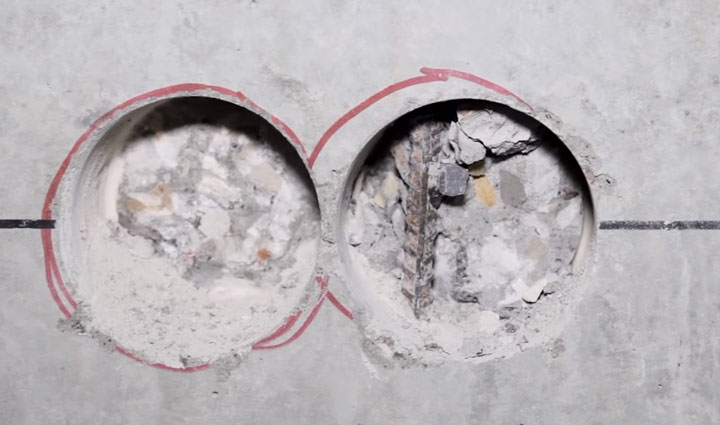

Если бетон оказался высокопрочным, вы начали сверлить и поняли что это надолго, можно значительно облегчить себе работу.

Для этого по начатой окружности, буром 8мм проделываете несколько отверстий. У вас должно получится нечто похожее на барабан от револьвера. как лучше всего бурить высокопрочный бетон

После этого продолжаете алмазное или ударное высверливание. Дальше должно пойти как по маслу. высверливание подрозетников в высокопрочном бетоне

Если попали на крупную арматуру, и не хотите испортить новую коронку, то выйти из ситуации можно двумя способами: высверливание арматуры в высокопрочном бетоне

  • переключить перфоратор на режим отбойника и выбить ее зубилом

Правда это здорово может способствовать появлению новых трещин в штукатурке.

  • снять хорошую коронку и поставить старую б/у, после чего не жалея ее, прогрызть металлический прут (не выкидывайте старые экземпляры, они еще могут пригодиться) как пробурить подрозетник в бетоне с арматурой

Из ниши выбиваете бетон (с помощью зубила и молотка или перфоратором), при этом предусмотрев скос для ввода кабеля в подрозетник. монтаж подрозетника в бетон

Пылесосом удаляете весь мусор и пыль.

Монтаж в гипсокартонную стену

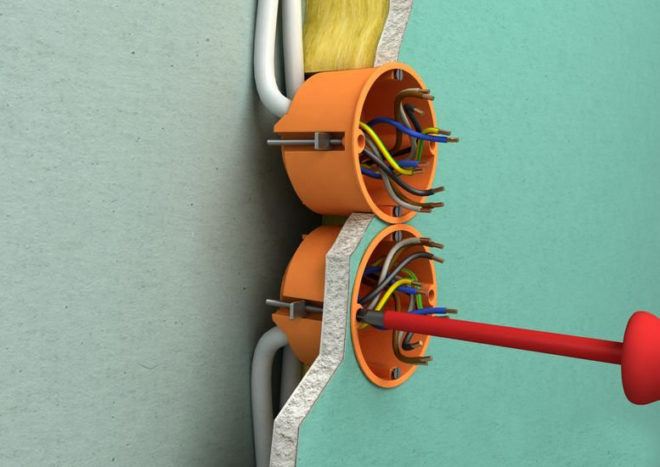

монтаж подрозетников в гипсокартонную стену

Это современный материал, в работе с которым используются соответствующие инструменты и комплектующие. Здесь не нужен будет перфоратор и раствор – весь процесс проходит в разы быстрее, но для установки в гипсокартон нужен специальный подрозетник – с дополнительными лапками, которые будут прижимать его к гипсокартонному листу.

Хотя перфоратор тут не пригодится, но обязательно нужна дрель – с коронкой для сверления подрозетников или обычным сверлом. Размечается место сверления и вырезается отверстие, причем его диаметр должен совпадать с размерами подрозетника. Провод выводится наружу и продевается в подрозетник.

Дальше подрозетник просто вставляется в отверстие и на нем затягиваются болты от регулировочных лапок – они раскрываются изнутри и подтягиваются к листу гипсокартона, плотно притягивая к нему подрозетник.

Если есть опасения что гипсокартон слабый и в будущем розетка может из него попросту выломаться, то изнутри на то место в которое будут упираться лапки подрозетника приклеивается фанера или другой плотный, не крошащийся материал.

Подробнее о монтаже подрозетников в гипсокартон смотрите в этом видео:

Скрытая проводка в деревянном доме

Это очень дорогое удовольствие. Хоть здесь и не нужен перфоратор, но трудозатрат в разы больше, ведь по требованиям ПУЭ весь установленный провод нигде и ни при каких условиях не должен контактировать с деревом.

проводка в деревянном доме

Обычные виды подрозетников здесь не годятся – ПВХ отлично горит и в случае короткого замыкания вероятность пожара при их использовании очень высокая. Здесь нет вопроса какие подрозетники будут лучше или хуже – поставить можно исключительно железные, толщина стенок которых сможет удержать внутри корпуса возникшую дугу от короткого замыкания.

По этой же причине провода в такой проводке должны быть уложены в железную трубу и все ее стыки с подрозетником должны быть тщательно загерметизированы. Вся магистраль в обязательном порядке заземляется, поэтому на концы труб, что сходятся в подрозетнике, дополнительно приваривается крепежный болт для заземляющего провода.

Исходя из этого, есть только один способ, как установить подрозетник, не превращая его в бомбу замедленного действия – выполнить все требования ПУЭ:

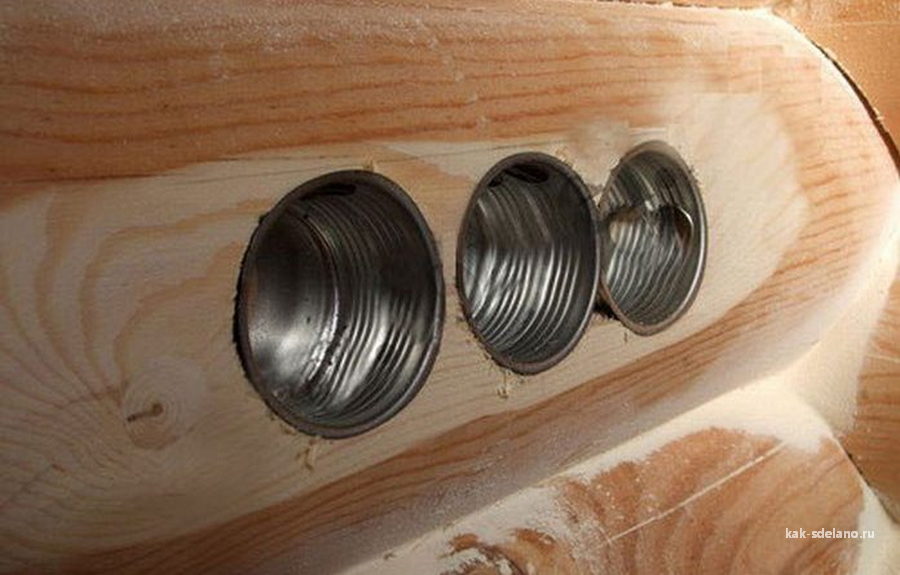

  • Для подрозетника дрелью и стамеской высверливается необходимое отверстие
  • При желании сделать дополнительную защиту, дно отверстия прокладывается асбестом.
  • В подрозетник заводится провод и часть подводящей его трубы, что подсоединяется к корпусу, который в свою очередь враспор прикручивается к стене шурупами.

Эта, казалось-бы несложная последовательность действий должна быть выполнена со всей возможной тщательностью, ведь от этого зависит пожарная безопасность дома.

В этом видео показана установка подрозетников в стену из бревна:

Критерии подбора установочной коробки

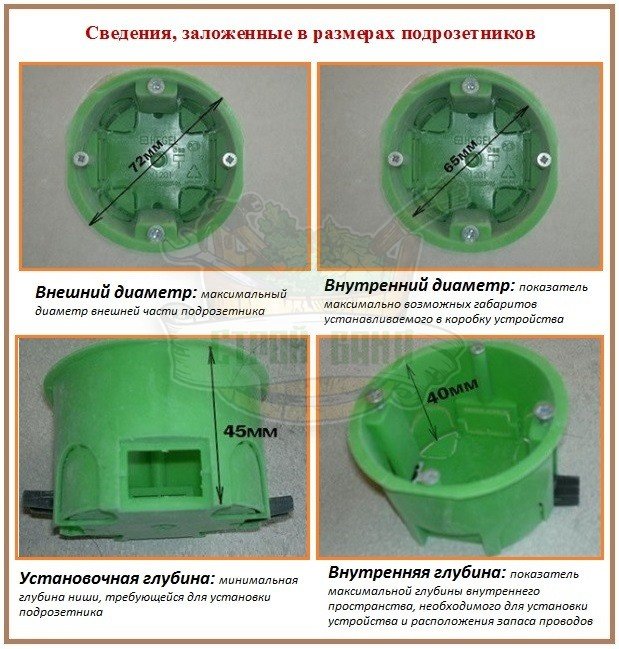

Подрозетник для силовой точки скрытой проводки представляет собой пластиковую коробку, напоминающую широкий и короткий стакан. На стенках его перфорацией намечены лючки для ввода в устройство проводов. Имеются приспособления для фиксации подрозетника в цельной или в полой стене и винты для присоединения механизма розетки.

Как закрепить подрозетник в бетонной стене

Конструкция несложная, но будущему электрику, подбирающему подрозетник для предстоящей установки, следует учесть:

  • Тип материала, из которого сооружена обустраиваемая стена. К цельной стене чаще всего коробку прикручивают саморезами через предназначенные для их ввинчивания отверстия. В полой перегородке из гипсокартонных плит крепление производится посредством винтовой регулировки распорных лапок. Есть универсальные варианты розеток с обоими форматами фиксации. Однако пользоваться распорными лапками лучше при обустройстве гипсокартонной перегородки, т.к. в кирпичной стене они не обеспечат достаточно прочного крепления.
  • Форму и размеры подрозетника. Большинство предложенных к продаже розеток рассчитаны на беспрепятственную установку в круглую коробку с диаметром 68 мм, но нередко встречаются и квадратные установочные коробки
  • Площадь сечения подсоединяемых к розетке проводов. Дело в том, что между механизмом розетки и дном ее пластикового «подстаканника» должны уложиться петли запаса двух силовых и одного заземляющего проводников.

Опытные электрики настоятельно советуют запасаться двадцатью см провода на случай ремонтов, замен и прочих электромонтажных операций. Минимальный, но не очень желательный запас должен составить хотя бы 10 см. Каждый раз при проведении каких-либо работ с механизмом розетки провода будут подрезаться, а их окончания зачищаться. В результате чего запас постепенно «растает».

Из-за нехватки длины провода придется наращивать: скручивать, паять, сваривать и др. Удлинение провода любым из перечисленных способов не только напрягает исполнителя и отнимает время, но и изменяет характеристики токоведущего компонента в точке соединения.

Как закрепить подрозетник в бетонной стене

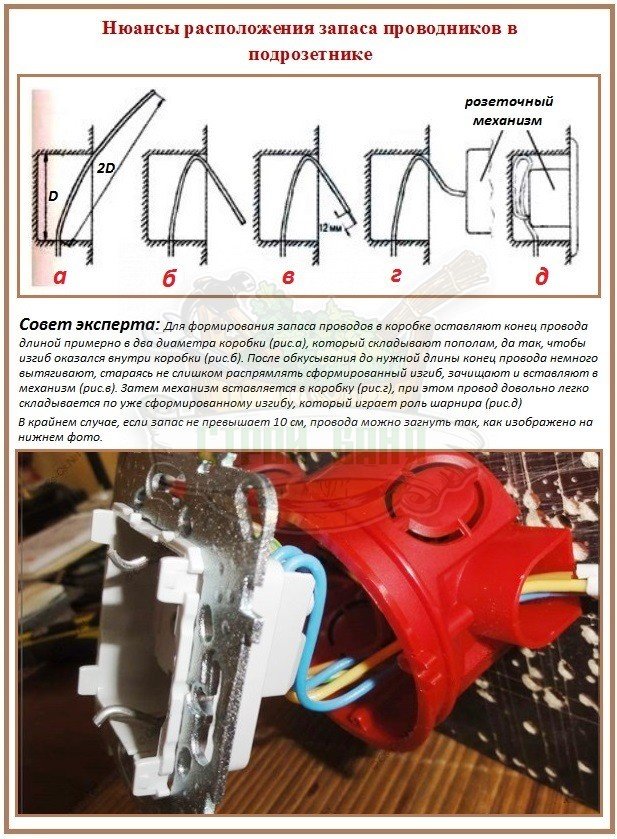

Запас проводов должен быть сформирован именно в петли или в «мягкие» складки. Образование резких заломов крайне нежелательно. Располагать петли на дне установочной коробки нужно так, чтобы зачищенные от изоляции отрезки проводов не соприкасались.

Как закрепить подрозетник в бетонной стене

Токоведущие сердцевины проводов с сечением 2,5 квадрата и более указанного размера довольно жесткие. Свернуть и уложить их петлями под колодкой розетки будет весьма проблематично, если внутренняя глубина подрозетника 15-30 полезных см. Значит, для установки розетки, подключенной к источнику толстым кабелем, потребуется более глубокий подрозетник.

Основные правила монтажа подрозетников

Прежде чем произвести монтаж подрозетника, необходимо выбрать место его установки. Но поскольку розетка – источник повышенной опасности, к ее размещению в некоторых помещениях предъявляются специальные требования, прописанные в «Правилах устройства электроустановок»  (ПУЭ).

Согласно ПУЭ:

  • от электрической розетки до трубы, по которой проходит газ, должно быть расстояние не менее 50 см;
  • розетки в ванной комнате можно устанавливать на отдалении не менее 60 см от источника брызг (умывальника, душа, ванны);
  • монтаж выключателей рекомендовано производить с той стороны, где располагается дверная ручка, при этом расстояние от устройства до пола должно быть до 100 см;
  • нельзя устанавливать розетки в саунах, банях, помещениях, где производится стирка.

Для остальных помещений особых правил не существует. Размещать розетки нужно таким образом, чтобы их использование было удобно всем членам семьи.

Также необходимо руководствоваться требованиями безопасности, и устанавливать устройства с учетом месторасположения электробытовых приборов в доме, чтобы их шнуры доставали до розеток без использования удлинителей.

Вам также может быть интересна информация о нюансах монтажа розетки для стиралки или розетки для электроплиты.

Размещение розеток и выключателей
Рекомендуемые места установки розеток и выключателей в комнате с точки зрения практичности и удобства

Виды и характеристики подрозетников

Современные розетки по виду и способу монтажа значительно отличаются от тех, которые устанавливались в домах советской эпохи.

Если раньше они просто вмуровывались в стену без возможности замены, то сегодня и установить их, и при необходимости поменять розетку, не представляет особой сложности.

Подрозетник — монтажное приспособление, предназначенное для надежного закрепления электроустановочных изделий скрытой проводкиПравильная установка подрозетников: установка подрозетника в бетон и гипсокартон + пошаговый инструктаж

Независимо от того, проводится ли установка одиночного или группы подрозетников, перед их монтажом проводится штробление стенПравильная установка подрозетников: установка подрозетника в бетон и гипсокартон + пошаговый инструктаж

При заглублении в кирпичную или бетонную стену эти монтажные коробки или стаканы закрепляются алебастромПравильная установка подрозетников: установка подрозетника в бетон и гипсокартон + пошаговый инструктаж

Крепление подрозетника в перегородках и фальш-стенах из гипсокартона производится с помощью регулируемых распорных лапокПравильная установка подрозетников: установка подрозетника в бетон и гипсокартон + пошаговый инструктаж

Практически все стройматериалы и плитные варианты, используемые в черновой обшивке стен, пригодны для установки в них подрозетниковПравильная установка подрозетников: установка подрозетника в бетон и гипсокартон + пошаговый инструктаж

В линейке изделий для скрытой проводки можно найти варианты для обустройства бревенчатых и брусовых построекПравильная установка подрозетников: установка подрозетника в бетон и гипсокартон + пошаговый инструктаж

Подрозетники применяются для установки единичных выключателей, силовых точек и блоков розетокПравильная установка подрозетников: установка подрозетника в бетон и гипсокартон + пошаговый инструктаж

В ходе эксплуатации «расшатавшийся» механизм проще подтянуть в подрозетнике. С его применением быстрее и аккуратней производится установкаПравильная установка подрозетников: установка подрозетника в бетон и гипсокартон + пошаговый инструктаж

Выбираем подрозетник по материалу стен

Основным критерием выбора является материал стен, в которые будет производиться монтаж подрозетников.

По этому признаку существует следующая классификация коробок:

  • конструкции, предназначенные для установки в стены, выполненные из твердых материалов: бетона, железобетона, газобетона, кирпича;
  • стаканы для стен из композитных материалов: гипсокартона, плит из пластика, ДСП, фанеры и других.

В первом случае подрозетник представляет собой круглый стакан, на котором отсутствуют какие-либо дополнительные элементы. Он фиксируется в стене при помощи строительного раствора.

В его стенках или днище имеются монтажные отверстия для подвода электропроводки. При установке подрозетника, достаточно удалить перемычки и выдавить заглушку.

Подрозетники с боковыми стыковочными узлами позволяют быстро и просто осуществить монтаж сразу двух и более розетокПравильная установка подрозетников: установка подрозетника в бетон и гипсокартон + пошаговый инструктаж

Для монтажа нескольких, расположенных рядом розеток, можно воспользоваться стаканами, сбоку которых находится крепежный механизм. Подрозетники присоединяются друг к другу с помощью специальных пазов и объединяются в блоки.

В коробках для гипсокартона имеются специальные прижимные пластиковые или металлические лапки, предназначенных для закрепления элементов в полых стенах. Зажимы крепятся на винтах, которые вращаясь, регулируют их положение.

При повороте винта происходит подъем или опускание лапки. Вращение по часовой стрелке приближает прижимной элемент к стене, и закрепляет стакан в гипсокартонеПравильная установка подрозетников: установка подрозетника в бетон и гипсокартон + пошаговый инструктаж

Какой формы выпускаются изделия?

Наибольшее распространение приобрели подрозетники круглой формы. Для них очень просто сделать отверстие в стене при помощи разнообразных приспособлений.

Круглые стаканы можно использовать как для монтажа одиночной розетки или выключателя, так и объединять их в группы, присоединяя друг к другу посредством стыковочных узлов.

Квадратные коробки хоть используются не так часто, но имеют определенные преимущества. Их объем гораздо больше, благодаря чему в них можно спрятать много проводов.

Зачастую их применяют для монтажа элементов системы «умный дом». Есть одиночные и групповые подрозетники квадратной формы, рассчитанные на установку до пяти розеток.

В продаже встречаются и овальные коробки, которые, так же как и квадратные, имеют большое внутреннее пространство. Они удобны тем, что в них можно сразу подключить двойную розетку. Все описанные выше изделия монтируются в стены и используются для проведения скрытой проводки.

Существует еще один вид монтажных коробок, которые стоят несколько особняком — пластиковые накладки или по-другому мультибоксы, предназначенные для открытой установки на плинтус. Они рассчитаны для одной или нескольких розеток и обычно имеют квадратную форму.

Такой тип установки пластиковых накладок может применяться только на разборных плинтусах из пластикаПравильная установка подрозетников: установка подрозетника в бетон и гипсокартон + пошаговый инструктаж

Наружные подрозетники имеют две модификации — конструкции с установкой до середины плинтуса или до пола. Поскольку мультибоксы монтируются сверху плинтуса, их отличительной особенностью является эстетическая привлекательность и оригинальный дизайн.

Размер установочных коробок

Важным параметром подрозетников являются их размеры, которые подбираются исходя из конкретных условий установки. Вилка размеров по диаметру составляет 60-70 мм, по глубине — 25-80 мм.

Стандартные конструкции имеют внешние габариты 45 х 68 мм, при этом нужно учитывать, что внутренняя глубина в этом случае будет 40, а диаметр 65 мм.

При групповой установке нескольких круглых подрозетников, один из них, имеющий увеличенную глубину, может помимо своего основного предназначения, служить в качестве распределительной коробкиПравильная установка подрозетников: установка подрозетника в бетон и гипсокартон + пошаговый инструктаж

Стаканы увеличенных размеров, глубина которых составляет порядка 80 мм, целесообразно применять тогда, когда в электропроводке отсутствует распределительная коробка, а ее функции выполняет сам подрозетник. Что касается квадратных изделий, то, как правило, они имеют размер 70х70 или 60х60 мм.

Материал изготовления монтажных коробок

Самыми популярными являются подрозетники, изготовленные из негорючего пластика. Их можно устанавливать в бетонные стены и конструкции из композитных материалов.

Существуют также металлические коробки, которые в прежние времена применялись повсеместно, но сегодня их практически вытеснили пластиковые изделия.

Подрозетники из металла устанавливаются, как правило, при монтаже электрической проводки в деревянных домах. Они изготавливаются из оцинкованного или цветного металла и не поддаются сварке, поэтому соединение с металлической трубой производится методом пайки.

В целях безопасности и предупреждения возгорания, при монтаже электропроводки в деревянных домах необходимо использовать металлические подрозетникиПравильная установка подрозетников: установка подрозетника в бетон и гипсокартон + пошаговый инструктаж

Выбор изделий и рекомендации по монтажу подрозетников

Материал стен – это первое, что нужно учитывать при выборе подрозетника. По этому признаку существующие виды изделий можно разделить на две категории: для полнотелых стен и для тонких перегородок.

К полнотелым стенам относятся основания, выполненные из твердых материалов. В их числе газобетон, кирпич, бетон и железобетон. Для таких материалов используются подрозетники без дополнительных фиксаторов. Чтобы закрепить изделие в стене, применяется строительная смесь (алебастр или гипс).

В таких стаканах предусмотрены монтажные отверстия для проводов. Они размещаются в днище или в стенках. Перед тем как установить подрозетник в бетонную стену, нужно просто сломать перемычки и выдавить заглушку, чтобы освободить отверстие.

В монтажных стаканах предусмотрены специальные отверстия для проводов

В монтажных стаканах предусмотрены специальные отверстия для проводов

Тонкие перегородки изготавливаются из композитных материалов. К ним относятся пластиковые плиты, гипсокартонные и фанерные листы, ДСП и пр. Для таких поверхностей используются монтажные коробки, оснащенные крепежными лапками из металла или пластика. Они прижимаются, надежно фиксируя стакан в полой стене. Лапки удерживаются внутри короба винтами, регулирующими их положение.

Для установки тройных розеток применяются стаканы, в боковой части которых имеется специальный механизм для крепежа. Изделия этого типа можно объединять в целые блоки, скрепляя их методом пазовых соединений.

Каким требованиям должны соответствовать стаканы под розетку

Материал, из которого изготовлен короб, должен обладать достаточным запасом прочности. Качественные изделия без проблем выдерживают усилие, которое прилагается для того, чтобы вынуть вилку из розетки. При этом монтажная коробка должна оставаться в стене, а не выдергиваться вслед за ней. Чтобы обеспечивать эти условия, производители оснащают стаканы специальными пазами, ребрами и зацепами. Все эти элементы располагаются с внешней стороны. Это правило касается стаканов, которые фиксируются в стене строительными смесями.

Технологические отверстия выполняют две функции: обеспечивают доступ проводов к розетке и усиливают степень фиксации короба внутри стены. После установки подрозетника в бетон выдернуть стакан уже не получится. Придется сломать пластик или разрушить участок стены вокруг него.

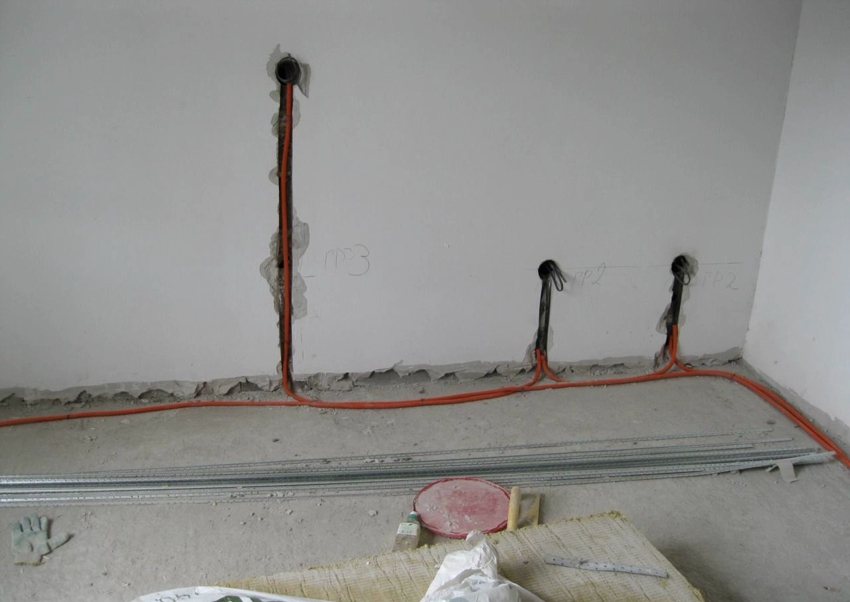

Монтажные стаканы необходимо надёжно фиксировать внутри посадочных мест

Монтажные стаканы необходимо надёжно фиксировать внутри посадочных мест

В качестве материала для изготовления большинства коробок используется пластмасса. В производстве применяется несколько видов этого сырья. Встречаются и металлические подрозетники для дерева. Но все же стоит отдать предпочтение именно пластиковым. Этот материал, в отличие от металла, имеет диэлектрические свойства. К тому же покупка подрозетника из пластика обойдется дешевле.

Важно! Перед покупкой стакана нужно убедиться в наличии ребер, необходимых для фиксации розетки. Производители формуют их на внутренней стороне изделий.

У металлических подрозетников есть еще один недостаток. Изнутри они имеют идеально гладкую поверхность. Крепежным распоркам на розетках просто негде зацепиться, поэтому электроустановочные устройства могут выпадать.

Пластиковые стаканы не должны поддерживать горение. Это требование имеет особое значение, если предполагается установка подрозетника в гипсокартон и другие композитные перегородки. С кирпичными и бетонными стенами риск пожара гораздо ниже. Однако замыкание в розетке может спровоцировать возгорание обоев или мебели, расположенной поблизости.

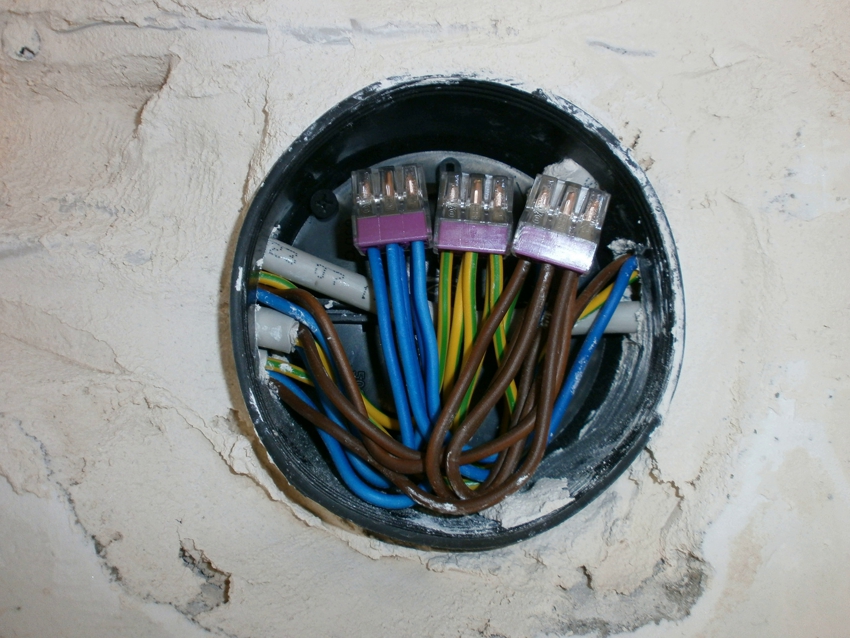

Места внутри подрозетника достаточно для размещения необходимых проводов

Места внутри подрозетника достаточно для размещения необходимых проводов

Монтажные расстояния между подрозетниками и другие нормативы устройства электроустановок

Перед тем как установить розетку в стену, необходимо выбрать оптимальное место для ее размещения. По стандарту монтажное расстояние между центрами стаканов составляет 71 мм. Эта величина используется в тех случаях, когда нужно организовать сразу несколько розеток в одном месте. Электроустановочные устройства относятся к категории источников с повышенной опасностью, поэтому точки для их монтажа подбираются с учетом требований безопасности.

Основные правила размещения электроустановок:

  • между газовой трубой и розеткой — не менее 0,5 м;
  • желательно производить монтаж электроустановок с той стороны, где находится ручка на двери и на высоте не более 1 м от пола;
  • в ванной комнате разрешен монтаж розеток с отступом не менее 0,6 м от ванны, душевой кабинки и умывальника, чтобы исключить попадание брызг;
  • расстояние от пола зависит от назначения розетки. Если электроустановка необходима для подключения крупной бытовой техники, ее монтаж производится на высоте 1 м от покрытия. Это правило касается посудомоечных и стиральных машин, электроплит, холодильников. Для розеток универсального назначения достаточно высоты 0,3 м;

При планировании розеток необходимо придерживаться требований к их размещению

При планировании розеток необходимо придерживаться требований к их размещению

  • на кухне, где мелкая техника располагается на столе, блоки розеток под нее устанавливаются на высоте 0,1 м над уровнем рабочей поверхности;
  • параметры для розеток под настенный телевизор на кухне подбираются индивидуально;
  • правильная установка подрозетника также предусматривает нормативы размещения коробов по горизонтали. Между розеткой и дверной коробкой должно быть не менее 0,15 м. То же самое касается пола, углов и потолка помещения;
  • электроустановка монтируется с отступом не менее 0,5 м от радиатора отопления.

Важно! Категорически запрещено устанавливать розетки над газовыми и электрическими плитами, а также приборами отопления. Исключением является система «теплый пол». Не допускается монтаж электроустановок в помещениях саун и бань. Кроме этого, нормативами запрещено использовать стены, которые выходят на улицу для организации проводки и размещения розеток.

Источники

  • https://YaElectrik.ru/elektroprovodka/ustanovka-podrozetnikov
  • https://dzgo.ru/raboty/podrozetnik-po-betonu.html
  • https://prostroiku.info/ustanovka-rozetki-v-betonnuyu-stenu-poshagovaya-instruktsiya/
  • https://baniaisauna.ru/7095-kak-zakrepit-podrozetnik-v-betonnoj-i-kirpichnoj-stene-v-gipsokartone-i-drugix-materialax.html
  • https://proosteklenie.com/kak-krepit-podrozetniki-v-betonnoy-stene/
  • https://1beton.info/maloetazhnoe/otdelka/ustanovka-podrozetnikov
  • https://elektroservis-rostov.ru/montazh/ustanovka-podrozetnikov-kak-ustanovit-podrozetnik-v-beton-i-v-gipsokarton.html
  • https://domikelectrica.ru/montazh-podrozetnikov-v-stenu/
  • https://remontonly.ru/kak-zakrepit-podrozetnik-v-betonnoj-stene.html
  • https://sovet-ingenera.com/elektrika/rozetk-vykl/ustanovka-podrozetnikov.html
  • https://kak-sdelano.ru/elektrica/ustanovka-podrozetnikov
  • http://remoo.ru/elektrika/ustanovka-podrozetnikov

Читайте также:  Схема подключения выключателей - как правильно подключить и на какой высоте установить розетки и выключатели света
Понравилась статья? Поделиться с друзьями:
Bazliter.Ru
Adblock
detector
Gogetlinks12773
