Как подключить двухклавишный выключатель: инструкция схема подключения, фото

Содержание

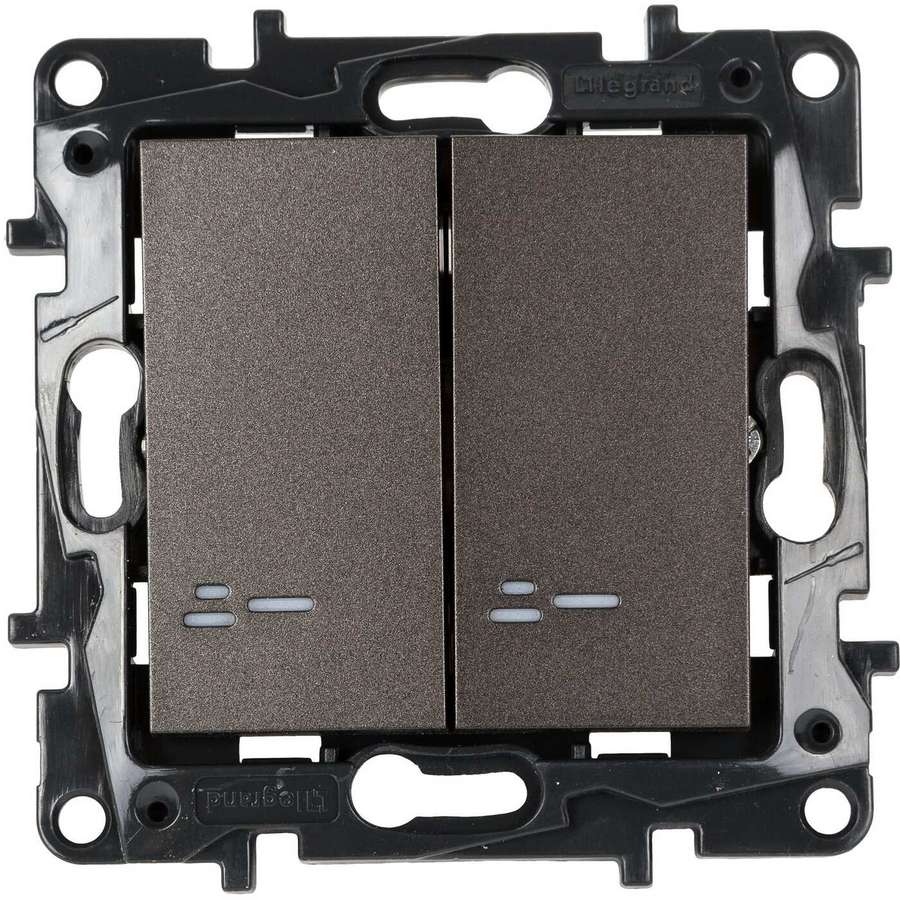

Конструкция и принцип действия двухклавишного выключателя

Конструкция двухклавишного выключателя достаточно проста. Он состоит из:

  1. Двух клавиш (двигающиеся вверх-вниз части).
  2. Корпуса (оболочки), который снимается перед началом выполнения работ с электричеством.
  3. Клеммников (те места, к которым подводят напряжение или ток).

Конструкция-выключателяКак подключить двухклавишный выключатель: инструкция схема подключения + фото

В редких случаях третий элемент — клеммные колодки — можно заменить в конструкции винтовыми зажимами. Разница в том, что первые долго и надежно держат провод, а вторые делают то же самое, но не зажимая провод, скручивая его, поэтому первый вариант проще подключить и дольше работать. В конструкцию также может входить дополнительная подсветка — диммер, расположенный на каждой клавише.

Внутри двухклавишного выключателя без подсветки есть два провода, идущие параллельно друг другу + вход для фазы. Каждая из клемм подходящих к клавишам, может независимо размыкать или замыкать контакт, который включает одну лампу, вторую лампу или все лампы сразу.

Провода выключателя двухклавишногоКак подключить двухклавишный выключатель: инструкция схема подключения + фото

Если нужно подавать ток не на одну, а сразу на несколько лампочек. Стоит обязательно использовать многожильные провода. Это как раз позволяет сделать двухклавишная модель выключателя.

Принцип действия выключателя заключается в вариативности степени освещения:

  1. Можно включить только одну клавишу, чтобы загорелась одна лампочка (или первая группа светильников).
  2. Есть возможность включить вторую клавишу — освещение изменится, так как одни части комнаты будут хорошо видны, а другие — немного затемнены.
  3. Третий вариант — включение всех ламп сразу — в положении “вкл” находятся обе клавиши — тогда комната получает максимум освещения.

Некоторые двухклавишные выключатели состоят из двух изолированных друг от друга одноклавишных устройств. В таком случае принято называть их модульными.

Кроме внешней составляющей, такое приспособление также может выполнять функции экономии электроэнергии и создания разнообразной атмосферы. А еще двухклавишные выключатели увеличивают безопасность, так как при их установке в помещении уменьшается число точек с электрическим напряжением.

Перед началом работы по подготовке к подключению выключателя, предлагаем ознакомиться со схемой двухклавишного выключателя ниже:

Параметры и советы по выбору

Перед тем, как подключить двухклавишный выключатель света, не лишним было бы ознакомиться с основными характеристиками этого коммутационного аппарата. На современном рынке электрических товаров их выбор настолько огромный, что можно растеряться.

Любая модель создаётся под определённую величину рабочего тока, как правило, это 4А, 6А и 10А. В случае если необходимо подключить люстру с большим количеством ламп, для надёжности лучше выбирать устройство с номинальным рабочим током 10А.

Для соединения коммутационного аппарата с питающей сетью обычно используют провода сечением от 1,5 до 2,5 мм2. В большинстве выключателей к его клеммам провода подсоединяются при помощи винтовых зажимов. Сейчас есть более современные модели с подпружиненными клемниками, в них монтаж провода происходит намного легче, достаточно лишь вставить зачищенный кончик в зажимное устройство. Советуем при покупке выключателей остановить свой выбор на таком варианте.

Можете поинтересоваться у продавца, на каком механизме работают клавиши – кулачковом или качающемся. А также из чего выполнено основание выключателя, оно может быть металлическим или керамическим, второй вариант предпочтительнее и безопаснее из-за низкой теплопроводности керамики.

Сейчас несложно подобрать модель, подходящую именно для вашего интерьера, на рынке представлен огромный выбор выключателей в любом цветовом исполнении.

При покупке обязательно пощёлкайте клавишами, они должны работать чётко, хорошо фиксироваться, при включении-отключении издавать характерный щелчок.

Современные модели часто делают с подсветкой. Это очень удобно, можете смело останавливать свой выбор на таком варианте. В тёмное время, зайдя в комнату, вы легко определите местоположение аппарата по светящимся элементам.

Выбор выключателя с точки зрения дизайнера интерьеров (видео):

Совет! Старайтесь покупать выключатели и материалы для его подсоединения в магазинах электротоваров. Там не только огромный выбор, но и продавцы-консультанты, которые смогут пояснить все параметры, характеристики и технические возможности выбранной модели.

Схема подключения двухкнопочного переключателя

Двухклавишный выключатель представляет собой 2 одиночных ключа, собранных в одном корпусе. Нулевой и заземляющий провода подходят к секциям напрямую, а фаза проходит через выключатель.

Таким образом, при срабатывании соответствующей клавиши происходит разрыв цепи, то есть фазы, подходящей к определенной секции прибора либо отельному устройству. Подключение выключателя к распределительной коробке описано выше. Часто бывает непонятно, как выполнить электромонтаж в месте подключения люстры к двойному выключателю.

Тут может быть несколько вариантов, в зависимости от того, совпадает ли количество проводов на потолке с количеством проводов, выходящих из люстры. Простейший вариант: равное количество проводов от потолка и люстры (в основном 2 на 2, или 3 на 3).

Тут необходимо просто скрутить соответствующие провода, которые вы предварительно прозвонили и промаркировали. Нулевой провод от потолка соединяете с нулем люстры, а фазный от потолка – с фазой люстры и обязательно с самим выключателем. Монтаж окончен.

В случае, когда из потолка выходит три провода, а у вас на люстре их больше, необходимо заранее распределить пары на секции и подключить каждую из них только к одному из проводов-фаз. Обе группы при этом должны непременно быть соединены с нулевым проводом. Если же вы обнаружили, что из потолка выходит 4 провода, значит, один из них – заземляющий. Его наличие характерно для современных построек.

Если на вашей люстре присутствует аналогичный провод, значит необходимо просто скрутить их между собой. Если же нет, то провод, идущий из потолка, необходимо изолировать. Распознать защитные заземляющие провода можно по характерному желто-зеленому окрасу и маркировке «РЕ». Возможные неисправности и общие рекомендации к их недопущению.

Часто возникающие неисправности – это срабатывание выключателя не таким образом, как вы от него ожидали. Например, при нажатии первой клавиши не срабатывает определенная секция, а при нажатии второй срабатывают все лампы одновременно.

То есть, отсутствует распределение светильников на клавиши выключателя. Еще один вариант: при включении люстры срабатывает только часть ламп, а все не загораются даже при нажатии обеих клавиш выключателя.

Скорее всего, при подключении вы не соблюли соответствие определенных проводов и скрепили их в неправильном порядке. Возможно, вы пренебрегли прозвоном проводов на потолке и в распределительной коробке, и положились лишь на цвета и маркировку.

А так делать ни в коем случае нельзя, поскольку при закладке проводки несоблюдение стандартов по маркировке очень распространено. Для того, чтобы найти причину, вам необходимо вернуться к началу монтажа и скрупулезно выполнить все шаги. Вооружившись индикатором, непременно прозвоните все провода и промаркируйте их. В случае выявления подозрения на неисправность провода, обратитесь к мастерам.

Если же с проводкой проблем не наблюдается, заново скрепите согласно схеме промаркированные провода и будьте при этом предельно внимательны.

    Таким образом, следует выполнять простые рекомендации, чтобы не столкнуться с проблемами при выполнении работ по электрике:
  • перед началом работ обязательно нужно отключить электричество на рабочем участке и позаботиться о том, чтобы никто его случайно не включил в самый неподходящий момент;
  • необходимо всегда действовать согласно инструкции и не пренебрегать глубокой всесторонней подготовкой: проверить и промаркировать проводники, правильно их зачистить и подготовить к последующим операциям;
  • необходимо вооружиться инструментами, требуется хотя бы минимум приспособлений, иначе не удастся избежать проблем с надежностью и прочностью выполняемых соединений.

Как подключить выключатель с двумя клавишами

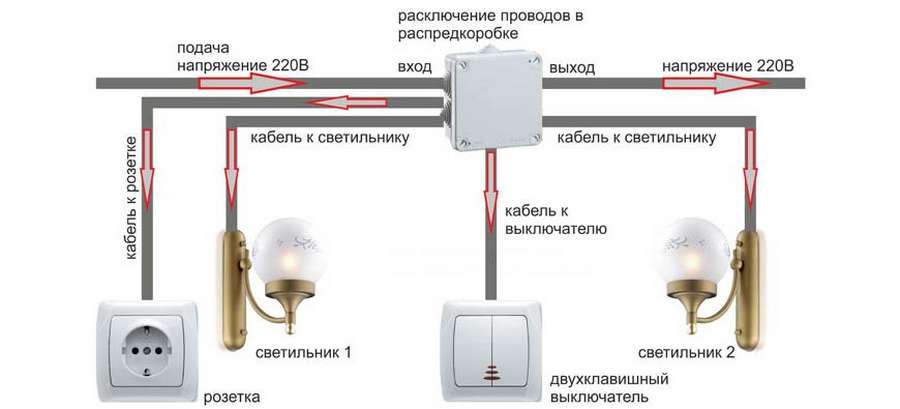

Схема подключения двухклавишного выключателя к люстре

Как подключить двойной выключатель на две лампочки

Как подключить двухклавишный выключатель: инструкция схема подключения, фото
Правила расположения проводки

Сначала требуется подобрать наиболее подходящее для выключателя место. Какие-либо требования к размещению законодательством не предусмотрены. Ранее оптимальная высота была около 2 метров, теперь чаще выбирается высота опущенной руки взрослого человека. Это позволяет использовать выключатель практически всем жильцам дома.

Читайте также:  Коронки под розетки: диаметры внутренних розеток, размеры алмазных коронок для сверления

Места, где есть определенные требования к размещению розеток и переключателей – ванная комната и баня. Учитывается месторасположение открытого душа и умывальника. На электротехническое устройство не должны попадать капли воды, либо оно должно иметь соответствующую степень защиты.

Следующий этап – выполнить все подготовительные работы. Первым делом обесточить сеть, поскольку электричество опасно и несет потенциальную угрозу здоровью и жизни человека.

Как подключить двухклавишный выключатель: инструкция схема подключения, фото
Отключение общего водного автомата перед установкой выключателя

Правила безопасности при работе с электричеством:

  • отключить электричество, проверить наличие напряжения индикаторной отвертки на выходе;
  • не прикасаться к подключенным электрическим приборам мокрыми и влажными руками;
  • для закрепления электрических кабелей запрещается использовать металлические скобы;
  • не перегружать электрическую сеть;
  • поврежденные провода рекомендуется не ремонтировать, а заменять новым;
  • устанавливать выключатель требуется с помощью инструментов с заизолированными ручками.

Приступая к установке, требуется определиться с электропроводами по цветовой маркировке. Она используется для сокращения потраченного времени при проведении монтажных работ и для создания безопасных условий.

Как подключить двухклавишный выключатель: инструкция схема подключения, фото
Чтобы гарантировать правильное соединение применяют следующие обозначения:

  • фаза – как правило, имеет красный или коричневый окрас;
  • защита всегда имеет один цвет окраса – желто-зеленый;
  • ноль – всегда синего цвета.

Также может быть использована буквенно-цифрровая маркировка.

Если в ходе выполнения работ выяснилось, что какие-либо маркировочные знаки отсутствуют, требуется обозначить кабель самостоятельно с помощью цветной изоляции или разноцветной термоусадочной трубки.

Как подключить двухклавишный выключатель: инструкция схема подключения, фото

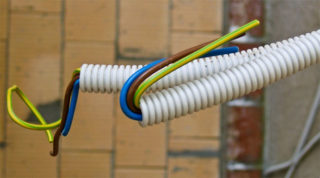

Электропроводка в гофре

Монтаж выключателей в новостройках ограничивается подключением электротехнического элемента к ранее подготовленной электрической сети. В старых постройках, где проводка нуждается в модернизации или полной замене, дополнительно требуется делать новые штробы и прокладывать кабель. Если использовался открытый способ монтажа, каждый провод подводится непосредственно к выключателю в специальных кабель-каналах или изолирующих гофротрубах.

От способа монтажа проводки зависит модификация выключателей и используемый способ монтажа. Устройства, предназначенные для открытой установки, включают в себя изолирующую декоративную крышку, внутренний механизм и плоский подрозетник. Конструкция располагается полностью над поверхностью стены, а не в ней.

Начинают с установки подрозетника. Процедура проводится с помощью специальных элементов крепежа. Для подсоединения проводов надежно фиксируют механизм выключателя и надевают на него декоративную изолирующую крышку. Большинство производителей уже продумали отверстие для проводника. Завершающий этап – надевается крышка, скрывая весь внутренний механизм, и надежно фиксируется с помощью защелок.

Для установки выключателя скрытой проводки используют специальные монтажные коробки. В стене проделывается небольшое отверстие. Во время установки нужно следить, чтобы электротехнический элемент был установлен ровно и без перекосов.

Монтаж двухклавишного выключателя света и подключение проводов

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку. Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

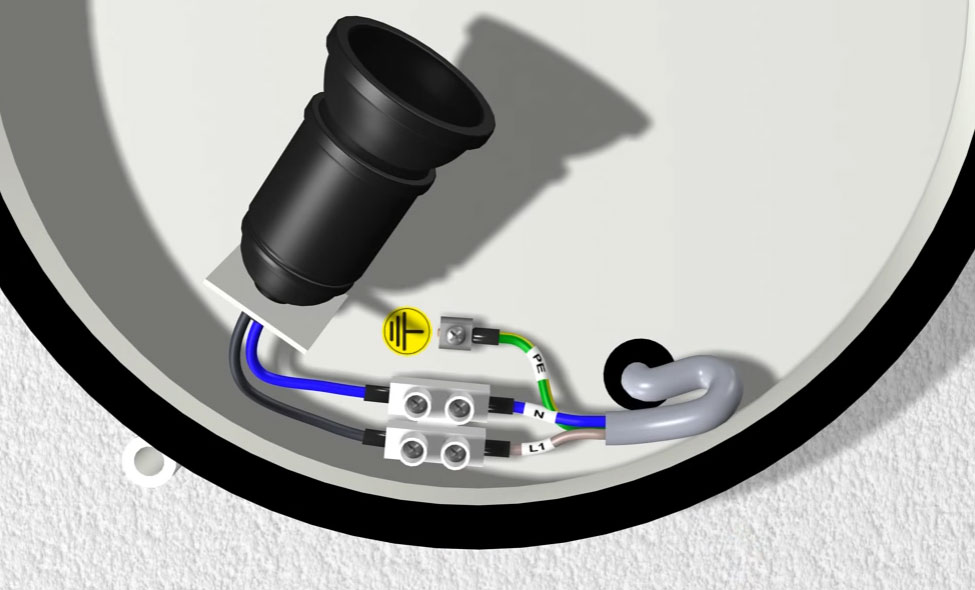

схема подключения двухклавишного выключателя света на люстру

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.
контактная часть выключателя двухклавишного

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.
отвертка пробник контактная с батарейками

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.
подключение общего контакта на двойном двухклавишном выключателе

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.
подключение отходящих фазных контактов на двуклавишном выключателе света

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.
установка монтаж двойного выключателя в подрозетник

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее.
крепление двухклавишного выключателя
После этого можно вернуть на место все декоративные рамки и сами клавиши.
монтаж клавиш двойного выключателя

Как определиться со схемой подключения на несколько лампочек

Существует разница при подключении приборов на 1-клавишный и 2-клавишный переключатель. Для более четкого понимания, рассмотрим схемы подключения по отдельности.

Как подключить двойной выключатель на две лампочки схема

Подключить несколько лампочек

1. Фазу стоит вести от счетчика к переключателю, а уже от переключателя — к лампочке;
2. Ноль идет напрямую к лампочке, минуя выключатель.

Данный принцип является самым распространенным и не требует каких-либо дополнительных расходов, если требуется подключить, к примеру, люстру. В случае, если у Вас используются сразу несколько лампочек, то при таком подключении загораться и тухнуть они будут одновременно.

Принципиальная схема подключения выключателя с 2-мя клавишами

Вариант с подключением проводки к двухклавишному переключателю

1. Ноль идет напрямую к источникам света, соединенный параллельно между ними;
2. Фазный провод идет на переключатель, в котором каждая клавиша будет давать электричество на отдельные энергоустановки.

Таким образом можно использовать либо сразу два, либо один источник света, включив одну или две клавиши соответственно.

Плюс такого подключения состоит в том, что в случае с разными комнатами — это возможность управлять светом с одного включателя. А если свет в одной — легко изменять яркость света.

В современных домах при монтаже электропроводки используют трехжильный провод. Общая картина подключения не меняется, добавляется только элемент, который «заземляет» проводку. Подключается он к металлическим деталями светильников, минуя переключатели.

В том случае, если в узле с включателем стоит розетка, то подключение проводят по-другому. Провод «земли» необходимо протянуть от распределительной коробки к розетке из-за более высокой потенциальной нагрузки на розетку, нежели на лампочку.

Схема подключения двойного выключателя с розеткой

Полезные рекомендации

В процессе монтажа выключателя имеется несколько очень важных моментов, о которых обязательно нужно помнить. Причем это относится не только к самому процессу монтажа, но и к выбору необходимого оборудования. Выполняя несколько простых правил, система будет более надежной и безопасной.

Ниже представлен перечень рекомендаций и правил, которые необходимо выполнять в целях безопасности:

  • все работы по подключению оборудования в распределительном щитке должны проводиться квалифицированными электриками, в случае отсутствия знаний и умений в данном направлении, вмешиваться в систему безопасности, которая располагается на площадке – недопустимо;
  • любые действия должны проводиться исключительно после отключения электроэнергии на общеквартирном щитке, при этом, перед проведением каких-либо операций с проводами, следует убедиться в том, что электрический контур обесточен (для этого можно использовать пробник);
  • в случае, когда планируется подключение и установка бесконтактного устройства или же прибора диммером, требуется подробное изучение схемы, так как основной принцип монтажа может значительно отличаться от установки двухклавишного выключателя, и может иметь множество нюансов.

Как подключить двухклавишный выключатель: инструкция схема подключения, фото

Подводя итоги, произвести подключение двухклавишного выключателя на две лампочки достаточно просто, особенно если имеются хоть какие-то навыки в данной сфере. Но в случае отсутствия опыта работы с электрооборудованием, лучше отдать это дело в руки профессионалов. Помните, что работа с электросетью может быть опасна для жизни. Неправильно установленная проводка может стать причиной короткого замыкания и пожара. Не рискуйте своей жизнью, и обращайтесь к специалистам!

Практические рекомендации и советы

Если придерживаться свода простых правил, то такого рода монтажная работа не будет опасной, что особенно важно для сетей закрытых типов.

Помните, что любые работы с электричеством должны проводиться исключительно после того, как квартира или дом полностью обесточены на общем щитке. Перед любой проблемой с проводкой убедитесь в том, что напряжения на фазе нет.
При демонтаже двухклавишника и установке диммера или бесконтактного типа включателя, подробно изучите схему подключения — они отличаются в каждом из случаев.

Читайте также:  Станок для заточки цепей бензопил своими руками

Установка электровыключателей и проводки в помещениях не всегда требует привлечения качественного специалиста, однако всегда стоит помнить о правилах безопасной работы с электричеством, учитывать ключевые факторы, а исходя из этого, Вы сможете выбрать правильную схему подключения именно для Ваших типов светильников.

Правила охраны труда при выполнении электрического монтажа

Для обеспечения безопасности при работе в электроустановке работы надо производить при снятом напряжении. Для этого подключение системы освещения к автоматическому выключателю производить в последнюю очередь.

Распределительный щит считается действующей электроустановкой, поэтому при работе в нем надо выполнить несколько технических мероприятий:

  • отключить групповой (вводной) выключатель;
  • шину питания автоматов временно соединить с проводником РЕ (если имеется);
  • проверить отсутствие напряжения на шине питания.

Все работы выполнять в диэлектрических перчатках и изолированным ручным инструментом. Также правила безопасности требуют использовать диэлектрические коврики.

Понятное пошаговое видео: Подключение включателя во время ремонта.

Набор инструментов для монтажа

Теперь вы знаете, как подключить двухклавишный выключатель к двум лампочкам. Разберем, какие именно инструменты нужны для этого. Вам понадобится:

  1. Набор отверток с крестовым и прямым шлицем.
  2. Нож монтажный для зачистки проводов.
  3. Кусачки для подрезки кабеля.
  4. Индикаторная отвертка.

Если провода планируется подключать в новом помещении, то вам еще понадобится штроборез или классическая болгарка с алмазным диском, зубило или перфоратор и уровень. При походе в магазин нужно будет приобрести достаточное количество кабеля (от включателя к коробке, от коробки до люстры+запас 15%), саму люстру, выключатель, коробку для его монтажа (они бывают разные, под гипсокартон и под бетонные стены), клеммы для соединения проводов и изолента.

Подготовительные работы

Во время работ с электрикой нужно соблюдать предельную точность и осторожность, поэтому все материалы и инструменты, нужные для работы, должны быть приготовлены и куплены заранее:

  • отвертка плоская и крестовая;
  • плоскогубцы;
  • бокорезы;
  • изоляционная лента;
  • хороший строительный нож с острым лезвием (для зачистки концов проводов);
  • для обжима удобнее использовать специальный инструмент — обжимник (он не является обязательным, если провода не многожильные);
  • выключатель;
  • провода.

Инструменты для подключения выключателяКак подключить двухклавишный выключатель: инструкция схема подключения + фото

Очень важно перед началом работ отключить напряжение в сети!

Чрезвычайно важно заранее и правильно изобразить схему для подключения и проложить проводку.

Схема подключения выключателя из двух клавишКак подключить двухклавишный выключатель: инструкция схема подключения + фото

В схему должны входить такие три провода:

  1. Заземляющий провод (выводится на источник света, обозначается на схеме как «0» или с помощью стрелочки, указывающей вниз).
  2. Нейтральный провод (выводится также на источник света, обозначается буквой «N»).
  3. Фаза — провод, находящийся под напряжением, который при включении должен обеспечивать лампочки питанием (клеммы под фазный провод обозначаются латинской буквой «L»).

Последовательность подключения проводовКак подключить двухклавишный выключатель: инструкция схема подключения + фото

Осуществите прокладку проводки можно одним из двух возможных способов: открытым или закрытым. Для первого понадобятся дополнительные материалы — гофротрубы или штробы, для второго — нужно продолбить канавки в стенах.

Обратите внимание, что монтаж проводки делают перед оштукатуриванием стен и потолка.

Для установки подрозетника под выключатель придется выдолбить в стене углубление, можно воспользоваться зубилом и молотком, но лучше перфоратором со специальной коронкой.

Как подключить проходной выключатель читайте здесь.

Подключение двухклавишного выключателя

Перед тем как выполнять подключение нужно сначала зачистить концы проводов на 1-1,5 сантиметра для обеспечения хорошего контакта с клеммами. Если провода мощные, многожильные — на этом этапе нужно отпрессовать их концы.

К выключателю с двумя клавишами должно подходить три провода. Один из них входной — фазный, а два остальных выходные, которые и будут подавать напряжение непосредственно на сам светильник.

Нейтральный провод и заземление, как уже упоминалось, присоединяются напрямую к источнику света (к лампочкам, точнее к их контактам).

После этого нужно отыскать фазный провод и вход под него(он, в отличие от выходов, один). Посмотрите на выключатель, предварительно освобожденный от верхнего кожуха. На нем должна быть нарисована хотя бы одна стрелочка. Она обычно указывает откуда и куда будет идти фаза. Возле основания стрелочки у провода-фазы должен быть вход.

Работа двухклавишного выключателяКак подключить двухклавишный выключатель: инструкция схема подключения + фото

Как правило, в таких выключателях клеммы для входа фазы обозначены символом «L», в свою очередь клеммы для выходных кабелей обозначены символами в виде стрелок.

Чтобы точно найти фазу, используйте специальное устройство. А если его нет, можно определить это экспериментальным путем, подключив на время люстру или светильник.

Нужно поочередно плоскогубцами соединять попарно (не одновременно!) один провод с двумя другими. То есть вы выбираете один провод и подводите его сначала к одному из оставшихся, потом — к другому. Вот этот провод, от которого будет загораться то одна, то другая группа ламп (светильников), и является фазой.

Когда фаза найдена, ее можно подключать ко входу выключателя (это первый провод, который идет к выключателю), а два других провода — к двум клеммам-выходам соответственно (это — второй и третий провода, которые идут к выключателю). Далее останется только заизолировать опасные места на проводах и вставить конструкцию в подрозетник, который следует прикрутить на место, заранее для этого подготовленное.

После останется только установить фурнитуру и можно проверять устройство в работе.

Что бы лучше понимать схему подключения, предлагаем посмотреть видео ниже, в котором подробно рассказана и на примерах показана схема подключения двухклавишного выключателя:

Монтаж выключателя с одной клавишей: разбор схемы и последовательности

Казалось бы, соединить проводки в выключателе с имеющейся проводкой − дело нехитрое, тем не менее, для этой работы необходим теоретический навык и практика, а чтобы его получить, советуем внимательно изучить этот раздел.

Изначально изучите правила работы с электричеством:

  1. Ваши руки должны быть обязательно защищены, для этого используйте специальные прорезиненные перчатки или монтажные рукавицы для электриков.
  2. Вспомните, как нужно вести себя с оголёнными проводами: ни в коем случае не касайтесь их голыми руками.
  3. Убедитесь, что вся проводка обесточена. Для достоверности проверьте наличие напряжения на предполагаемом участке индикаторной отвёрткой и мультиметром.
  4. Не путайте цвет изоляции во время коммутации проводников. Синий − к синему, зелёный − к зелёному и т.д.
  5. Обязательно ознакомьтесь со схемой монтажа относительно конкретного типа выключателя.

Важно соблюдать эти рекомендации постоянно, когда имеете контакт с электрическими работами. Пользоваться подручными средствами для работы запрещено, необходимо иметь: пассатижи, щипцы для среза изоляции, изоленту или термоусадочные трубки, колпачки для скрытия коммутации, отвёртку с индикатором

Схема подключения выключателя с одной клавишей накладного типа

Схема подключения однокнопочного регулятора достаточно простая, так как занимает минимум времени, где отсутствует риск совершить ошибку. Рассмотрим её подробнее.

От электрического щитка к распределительной коробке приходят две жилы (L − фаза и N − ноль). От выключателя фазный провод приходит в распределительный короб и соединяется с жилой L от щитка. Фаза от выключателя также в распределителе коммутируется с фазой лампочки, а нейтральный проводник от светильника скручивается с нулём от электрощита.

ОБРАТИТЕ ВНИМАНИЕ!

Фаза выключателя обязательно соединяется на разрыв. В противном случае не ждите правильной работы прибора.

Где расположить выключатель: делаем выбор по правилам

В случае если вы ещё мало знакомы с работой электрической сети, разумеется, не будете знать, почему важно соблюдать рекомендации по месту размещения электроприбора. Принцип расположения зависит от комнаты, в которой требуется выполнить монтаж. Кроме того, есть конкретные нормы, касающиеся именно выключателей:

Кроме того, есть конкретные нормы, касающиеся именно выключателей:

  1. Устройства регулировки освещения лучше устанавливать возле дверных проёмов, не менее 750 мм от пола и 150 мм от края стенки. Это делается не только для удобства пользования, но и потому, что такое требование записано в технических нормативах.
  2. Располагайте одноклавишный выключатель так, чтобы он находился со стороны ручки при закрытой двери. Кроме того, старайтесь не перекрывать к прибору пространство предметами мебели.
  3. Точки управления светом в ванных, кладовках, уборных комнатах стоит размещать снаружи на высоте не менее 800 мм.
  4. Выключатели в жилых комнатах лучше устанавливать внутри помещения для удобства регулировки источников на аналогичной высоте.
  5. Если необходимо установить кнопочные выключатели для подсветки в гостиной, аквариумов или другого типа декоров, принимается правило размещения в удобном месте.

Штробы для проводки от выключателя к распределителю необходимо делать глубиной не менее 1,5 см, чтобы их можно было скрыть под штукатуркой без видимых дефектов.

Читайте также:  Как подключить диммер: схемы: инструктаж по подключению своими руками - схемы регулятора

Преимущества и недостатки двойного подключения

Как подключить двухклавишный выключатель: инструкция схема подключения, фото
Двухклавишный выключатель оптимизирует используемое пространство

Приступать к электромонтажным мероприятиям нужно с оптимизации работы всех электрических приборов, которые объединены в одну цепочку.

Наглядный пример оптимизированного контура – традиционная организация освещения блока в туалетной и ванной комнате. В коридоре, как правило, монтируют выключатель, оснащенный двумя клавишами. Одна клавиша управляет освещением в ванной, а вторая в туалетной комнате.

Монтаж общего выключателя на несколько комнат целесообразен в том случае, если они смежные или расположены близко. Для удаленных друг от друга комнат рекомендуется устанавливать отдельные электротехнические установки.

Также двойной выключатель рекомендуется устанавливать, если в комнате есть бра или люстра, оснащенные несколькими лампочками. Раздельное управление из одной точки позволяет расширить функциональные возможности прибора и регулировать интенсивность горения.

Установка двухклавишного выключателя для осветительных приборов позволяет оптимизировать управление и регулировать яркость, а также экономить потребление электроэнергии, монтажные материалы.

Подключение двухклавишного выключателя с подсветкой

В схему, описанную выше, выключатель с подсветкой вносит небольшие дополнения. А именно: появляется еще два проводка (для того, чтобы при выключенном свете горел красненький индикатор на каждой из двух клавиш — так легче искать включатель в темноте).

Дополнительные провода идут от мини-индикаторов, расположенных на клавишах. Далее нужно присоединить один из них к фазе, который идет сверху, а второй, который снизу к проводу, что идет к одной из двух ламп (групп ламп).

Двухклавишный выключатель с подсветкойКак подключить двухклавишный выключатель: инструкция схема подключения + фото

Виды

Перед тем, как подключить выключатель, надо чётко определиться, какой именно коммутационный аппарат вам понадобится. По конструктивному исполнению они бывают внутренней и наружной установки. Это на первый взгляд кажется, что разницы никакой – и в одном, и во втором две клавиши. Если разобраться подробнее, вы поймёте, что они различаются по многим параметрам – области применения, способу установки, виду электрической проводки.

Для внутренней установки

двухклавишный выключатель внутренний

Схема подключения такого двухклавишного выключателя предусматривает применение скрытой электрической проводки. Это когда провода прокладываются в специальных бороздах, сделанных в стене (электрики называют их штробами) либо внутри каркасных гипсокартонных стен.

Для того чтобы подсоединить такого типа аппарат потребуется ещё дополнительно смонтировать подрозетник, который представляет собой монтажную коробку. Подрозетник вставляется в отверстие в стене, к которому подходят штробы с проводами, а уже в нём располагается рабочая часть выключателя. Подрозетники в свою очередь также бывают двух видов: для гипсокартонных и бетонных стен.

Вы, конечно, догадываетесь, сколько может быть грязи и пыли в квартире, когда при помощи болгарки режутся штробы в стене и выбивается отверстие для установки подрозетника. Поэтому монтаж скрытой проводки и установку внутренних выключателей целесообразно совмещать с общими ремонтными работами в помещении.

Для наружной установки

выключатель наружной установки

Наиболее часто схема подключения двойного выключателя на две лампы применяется на дачах. А так как дачные домики зачастую сделаны из дерева, то здесь и нашёл своё самое широкое применение коммутационный аппарат наружного исполнения. Такой способ проводки и тип выключателя используются ещё в хозяйственных постройках, сараях, подвалах, погребах, гаражах, а также в подсобных и производственных помещениях.

Конечно, не сравнить по эстетичности скрытую и открытую проводку, наружный и внутренний выключатель. Естественно, комната выглядит красивее, когда провода все спрятаны, а не болтаются по стенам. Но в плане быстроты и простоты монтажа проводки и подключения выключателя, наружный тип выигрывает.

Имейте в виду! Если вам вдруг понадобится в нежилом помещении, например, в только что купленном новом доме или квартире, срочно сделать хотя бы какое-то освещение для начала ремонтных работ, воспользуйтесь открытой проводкой и выключателем наружной установки в качестве временного варианта.

Инструкция по монтажу

Установку выключателя света осуществляют по простой схеме: фазный провод подсоединяют к неподвижному элементу контактной группы, выходы – к разным линиям потребителей электроэнергии.

Подготовительные работы

Для выполнения монтажных операций, кроме выключателя, надо подготовить:

  • 2 отвертки с плоским и крестовым шлицем;
  • бокорезы;
  • изоляционную ленту;
  • канцелярский нож;
  • трехжильный кабель.

Чтобы исключить ошибки, следует начертить схему подключения люстры или других светильников. Точное соблюдение конструкторских стандартов в данном случае не требуется. Достаточно сделать рисунок от руки с отметками линий и точек расключения.

Перед выполнением работ отключают напряжение, предотвращают свободный доступ посторонних лиц к электрощиту.

Определение проводов по маркировке

По цвету оболочки можно идентифицировать назначение проводов:

  • синий – «ноль»;
  • комбинация желтого и зеленого – «заземление»;
  • красный (белый) – «фаза».

Производители кабельной продукции также применяют цифровые и буквенные обозначения. В старой проводке могут быть провода с однотонной оболочкой. Идентифицировать линию при включенной сети питания можно мультиметром или индикаторной отверткой.

Монтаж светильников

Проводку прокладывают открытым или закрытым способом. Для долбления углублений в прочных строительных конструкциях (из кирпича, бетона) применяют перфоратор. Специальной насадкой на электроинструмент (коронкой) сверлят крупное отверстие для размещения основной части выключателя.

Плюсы и минусы подключения

Сперва Вам следует оптимизировать Вашу систему электроустройств, которые будут подключены в одну цепь. Например, люди часто устанавливают освещение в раздельных туалете и ванной комнате, подводя проводку к двухклавишному переключателю. Это дает возможность управления светом в разных комнатах одним выключателем. Особенно удобно гасить свет сразу в обеих комнатах.

Также двойной переключатель можно использовать в люстре на две лампочки, что позволит регулировать интенсивность света. При включении обеих клавиш свет будет максимально ярким, а при одной — тускловатым.

Помните, что установка совместного включателя на две и более комнаты разумна, если комнаты имеют смежные стены. В случае, если комнаты расположены удаленно друг от друга, применяйте отдельные переключатели.

Как Вы уже поняли, установка такой электросистемы значительно упростит управление энергопотреблением и яркостью освещения. Более того, установка смежного узла управления светом сэкономит средства на требующиеся материалы и монтажные работы.

Подключение на люстре или светильнике

В светильнике или люстре для подключения используются как правило клеммные колодки. Заводите на них жилы кабеля отходящего из распредкоробки согласно цветовой маркировки. подключение проводов двухклавишного выключателя света на люстре

Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах. Фаза — серый или темного цвета проводник должна заходить на центральный контакт лампы, а ноль — синего цвета на сам цоколь лампочки.

Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе. монтаж проводов двойного выключателя света на лампе освещения

Соединение проводов от двухклавишного выключателя в распределительной коробке

Смысл соединения проводов в распределительной коробке таков. Входящий в коробку «ноль» напрямую соединяется со светильником. Фазный провод «отправляется» на выключатель, а обратно возвращается уже 2 провода, которые идут каждый на свою группу осветительных приборов. Конечно, намного удобнее, если весь монтаж производится «с нуля». Рассмотрим на примерах, как он выполняется.

ИллюстрацияОписание действия
Глаза боятся, руки делают: как подключить двойной выключательВведённый кабель от первой группы светильников нужно зачистить и промаркировать жилы аналогично тем, по которым питание подаётся в распределительную коробку
Глаза боятся, руки делают: как подключить двойной выключательТак же следует поступить и с кабелем, идущим от второй группы осветительных приборов. Это позволит не запутаться при соединении. Концы жил гибкого кабеля лучше опрессовать. Наконечники и кримпер, предназначенные для этих целей, стоят недорого, а надёжность возрастает в разы
Глаза боятся, руки делают: как подключить двойной выключательКогда все провода распределены по группам, можно приступать к их соединению. Наиболее удобным и быстрым вариантом здесь будет использование зажимных клеммников WAGO
Глаза боятся, руки делают: как подключить двойной выключательВ итоге, получается аккуратно разведённая коробка. При этом, соединения всегда можно разобрать и собрать очень быстро, если это необходимо
Глаза боятся, руки делают: как подключить двойной выключательА вот если в здании полностью отсутствует контур заземления, разводка в распределительной коробке будет выглядеть так. То же будет и при условии, что все светильники изготовлены из пластика и не требуют заземления

Глаза боятся, руки делают: как подключить двойной выключатель

Источники

  • https://kak-sdelano.ru/elektrica/kak-podklyuchit-dvuxklavishnyij-vyiklyuchatel
  • https://YaElectrik.ru/elektroprovodka/shema-podklyucheniya-dvuhklavishnogo-vyklyuchatelya
  • https://remont-kak.ru/renovation/electrical/kak-podklyuchit-dvuhklavishnyy-vyklyuchatel
  • https://StrojDvor.ru/elektrosnabzhenie/sxema-podklyucheniya-dvuxklavishnogo-vyklyuchatelya-na-dve-lampochki/
  • https://electric-220.ru/kak-podkljuchit-dvojnoj-vykljuchatel-shema
  • https://vilki-rozetki.ru/elektroprovodka/kak-podklyuchit-vyklyuchatel-dvojnoj
  • https://pro-instrymenti.ru/elektrika/kak-podklyuchit-dvojnoj-vyklyuchatel-na-dve-lampochki-shema-podklyucheniya/
  • https://Svetilov.ru/komponenty/shema-podkljucheniya-dvuhklavishnogo-vykljuchatelya
  • https://knigaelektrika.ru/elektroprovodka/rozetki-vyklyuchateli-raspredkorobki/kak-podklyuchit-dvojnoj-vyklyuchatel-na-dve-lampochki.html
  • https://kupisantehniky.ru/shema-podklucenia-dvuhklavisnogo-vyklucatela-na-dve-lampocki-montaz/
  • https://stroyhelper.ru/shema-podklyucheniya-dvuhklavishnogo-vyklyuchatelya/
  • https://altenergiya.ru/poleznye-stati/sxema-podklyucheniya-dvuxklavishnogo-vyklyuchatelya-na-dve-lampochki-instrukciya-dlya-elektromontazha.html
  • https://domikelectrica.ru/kak-pravilno-podklyuchit-dvuxklavishnyj-vyklyuchatel-sveta/

Понравилась статья? Поделиться с друзьями:
Bazliter.Ru
Adblock
detector
Gogetlinks12773
