Схемы подключения глубинного насоса на скважину с автоматикой и реле

Содержание

Комплект скважинного насоса

Погружные насосы для удовлетворения бытовых нужд рассчитаны на работу в скважинах Ø 75-100 мм. Модели различают по мощности, силе напора, производительности и типу привода (однофазный, трехфазный).

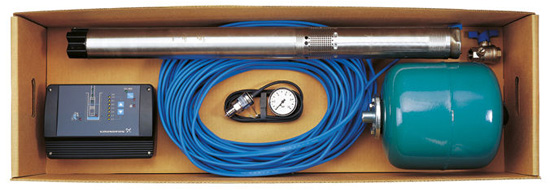

Стандартная комплектация перекачивающего оборудования выглядит следующим образом: насос плюс кабель электропитания.

Такой компоновки бывает достаточно, если аппарат предполагается использовать на даче для полива сада и огорода.

Для организации водоснабжения дома устройства оснащаются пультом управления и дополнительным оборудованием:

  • блок автоматики;
  • манометр;
  • реле давления;
  • гидроаккумулятор;
  • обратный и сливной клапаны;
  • фильтрующие элементы;
  • узел защиты глубинного насоса;
  • стабилизатор электрического напряжения.

Пакет управления состоит из реле и набора датчиков, контролирующих состояние установки и позволяющих осуществлять ее работу в автономном режиме без участия человека.

Мембранный аккумулятор предназначен для выравнивания силы напора системы водоснабжения.

Датчик защиты и стабилизатор напряжения поддерживают работу механизма во время аварийных ситуаций, в числе которых:

  • низкий уровень воды в скважине;
  • обрыв фазы;
  • скачки напряжения;
  • короткое замыкание;
  • перегрузка или недогрузка насоса;
  • перегрев двигателя.

Принцип действия и разновидности

Принцип работы автоматики для скважинного электронасоса основан на изменении физических параметров воды в линии и водозаборном источнике. Насос для скважины с автоматикой отключается и включается при изменении давления, высоты водяного столба в источнике, скорости движения жидкости по трубопроводу или ее пропадании в линии.

При использовании погружных электронасосов в трубопровод устанавливают отдельные узлы управления и гидроаккумулятор, в более современных модульных моделях все приборы объединены в одном блоке.

При использовании поверхностных агрегатов все управляющие элементы монтируют на один каркас, модуль называют насосная станция – использовать ее намного удобнее, чем самостоятельно устанавливать все элементы в линию.

Почему лучше заказать водоснабжение у нас, а не у частного мастера?

  • Принимаем оплату в рассрочку за 6 месяцев. Нет процентов.
  • Производим монтаж с контролем качества (фотоотчеты, технадзор).
  • Даем официальную гарантию на монтаж – 1 год со дня выполнения работ.

Звоните нам, чтобы заказать установку водопровода с качественной автоматикой! Мы работаем в СПБ, Москве, Екатеринбурге и Пскове, без обедов и выходных. Можно отправить заявку с сайта. Мы вам перезвоним, предварительно рассчитаем цену и назначим выезд инженера-замерщика.

  • Схемы подключения глубинного насоса на скважину с автоматикой и реле
    Зимний водопровод из колодца или скважины: правильная схема, особенности монтажа и инструкции, как сделать своими руками

    Зимний водопровод из колодца или скважины также называют всесезонным – такой водопровод работает и зимой, и летом. Зимний водопровод защищают от морозов и прокладывают с учетом низких температур. Благодаря этому им можно пользоваться в любую погоду.

  • Водоснабжение в загородном доме из скважины: схемы, устройство и инструкция как сделать своими руками

    Есть несколько вариантов постоянного источника водоснабжения на участке: можно закопать бетонный колодец, сделать отвод от трубы центрального водопровода или пробурить скважину. В одной из предыдущих статей мы рассматривали водоснабжение из колодца. Теперь подробно остановимся на скважинах.

  • Схемы подключения глубинного насоса на скважину с автоматикой и реле
    Водоснабжение дачи из колодца: как сделать своими руками, схемы, фото и подробные инструкции

    Рассказываем, как провести воду на даче от колодца своими руками, делимся секретами и тонкостями, приводим правильные схемы водоснабжения дачи от погружного насоса и насосной станции.

  • Схемы подключения глубинного насоса на скважину с автоматикой и реле
    Водоснабжение частного дома

    Автономное водоснабжение – это основа комфортной загородной жизни. После установки водопровода вам не придется привозить воду на участок в канистрах или заказывать в цистерне. Она будет поступать прямо в дом, непрерывно и в нужном вам количестве: открыл кран – пошла вода! Если установить бойлер, то можно пользоваться и горячей водой.

  • Схемы подключения глубинного насоса на скважину с автоматикой и реле
    Водопровод на даче из скважины: схемы, устройство и инструкция с фото, как сделать своими руками

    Рассказываем о том, как провести воду в дачный дом от скважины своими руками: как провести водопровод с помощью скважинного адаптера, как правильно установить кессон; приводим подробные инструкции, схемы, таблицы; делимся секретами правильного обустройства воды в дачном доме.

Видео описание

В этом видео показано, как правильно монтировать автоматику:
Длины трубы должно хватить для погружения в воду не меньше, чем на 1 м, чтобы в систему не смог попасть воздух, так как это может послужить причиной сгорания мотора. Прежде, чем запустить систему, следует заполнить её водой, чтобы выдавить воздух. Если автоматика для насоса с гидроаккумулятором была установлена правильно, то после активации питания начнётся подача воды.

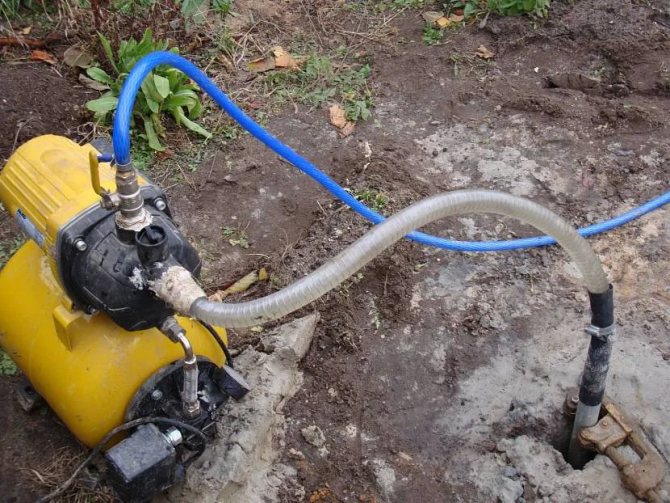

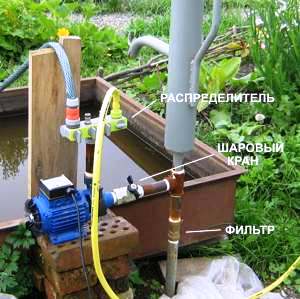

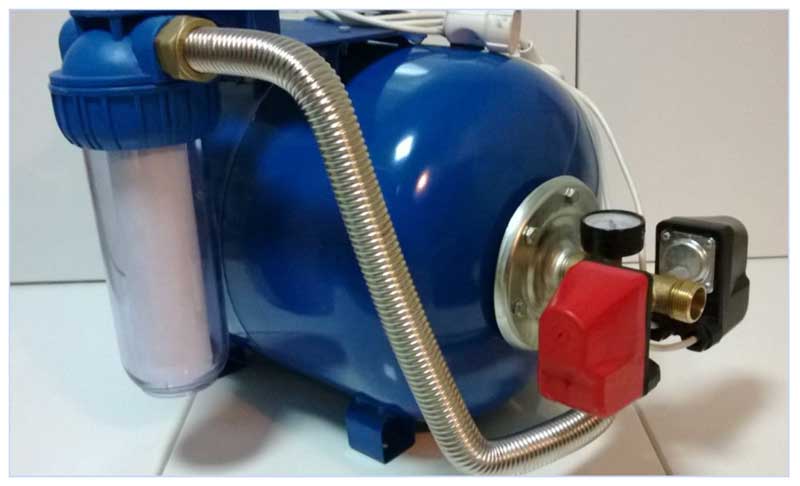

Подключённый наружный насос с автоматикой и гидроаккумулятором
Подключённый наружный насос с автоматикой и гидроаккумулятором Источник kanaliza.ru

Правила установки и настройки «АКВАРОБОТА ТУРБИПРЕСС»

Блок «АКВАРОБОТ ТУРБИПРЕСС» предназначен для автоматического управления как поверхностными, так и погружными насосами. Совместима данная автоматика с однофазными насосными устройствами, мощность которых не превышает 1,5-2,2 кВт.

Основной функционал автоматики следующий:

  • управление насосом путем поддержания в системе заданного пользователем верхнего и нижнего давления;
  • отключение насоса при отсутствии возможности водозабора;
  • поддержание рабочего состояния системы при снижении напряжения до 170 В.

«АКВАРОБОТ» имеет следующие технические характеристики:

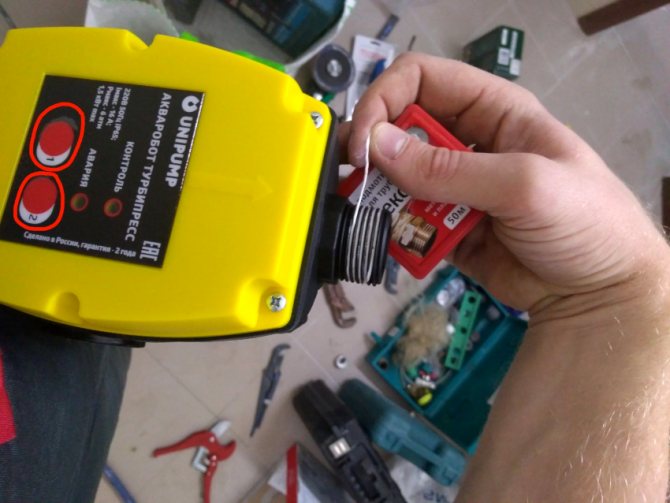

Схема подключения глубинного насоса с автоматикой «ТУРБИПРЕСС» стандартная

Схема подключения глубинного насоса с автоматикой «ТУРБИПРЕСС» стандартная

  • допустимое рабочее напряжение – 170-250 В;
  • максимальный ток – 16-20 А;
  • максимальная пропускная способность насоса –120 л/мин., минимальная – 3 л/мин.;
  • уровень давления для включения – 0,5-4,5 бар, для выключения – 2-5 бар;
  • показатель срабатывания защиты – 5,5-7 бар.

Схема подключения глубинного насоса с автоматикой «ТУРБИПРЕСС» стандартная: блок устанавливается на напорную трубу насоса до первой точки потребления воды из системы.

Подключать данную автоматику не допускается в систему без гидроаккумулятора. Минимальный объем мембранного бака должен быть не менее 20 л.

Важно! При использовании в системе вертикального гидроаккумулятора нельзя устанавливать автоматику «ТУРБИПРЕСС» на фланец мембранного бака.

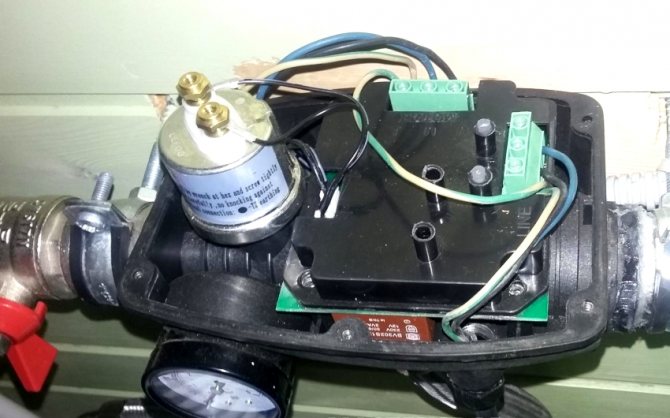

Автоматику «ТУРБИПРЕСС» нельзя подключать в систему без гидроаккумулятора

Автоматику «ТУРБИПРЕСС» нельзя подключать в систему без гидроаккумулятора



Инородное тело в канализационной системе

Засор в трубах в виде пробки, состоящей из песка, шерсти, волос, мусора и прочих отходов, которым не место в канализационной системе, может возникнуть при нарушении правил ее эксплуатации, так как некоторые считают, что в канализацию можно сбрасывать все, что пройдет сливную трубу.

Если засор образуется в трубе сразу под сантехническим устройством, то из эксплуатации выйдет только оно, а если забьется центральный стояк, то будут отрезаны вся сантехника.

Крупногабаритный, нерастворяющийсямусор может застрять в трубе, и постепенно будет накапливать более мелкие частицы, жир и остатки волос. Все это может превратиться в огромную пробку, которую может достаточно сложно убрать.

Как работает автоматика и защитные механизмы

Автоматика позволяет регулировать работу погружного или поверхностного электронасоса, отключая цепь его питания в электроприборах, реагирующих на поведение жидкости. Размыкание электрической цепи происходит непосредственно через контакты или с помощью мощных радиодеталей.

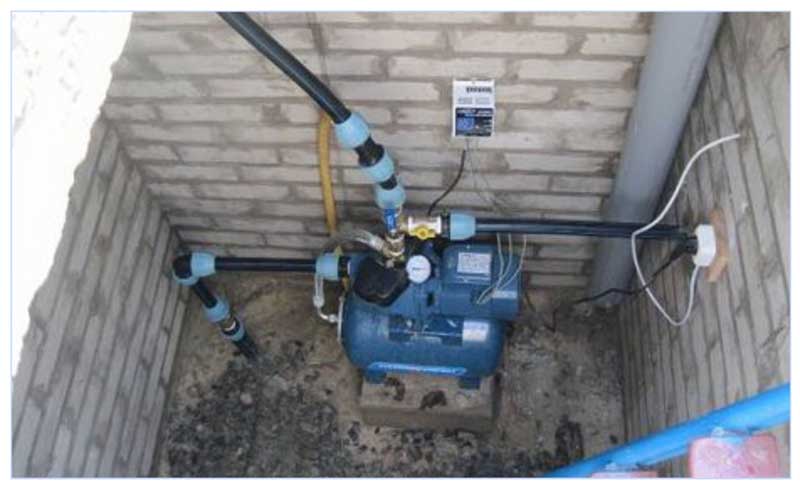

Кессоная яма

Рис. 3 Поверхностная станция в кессонной яме

Управление насосом по давлению

Монтаж реле давления производится в водоподающую магистраль на фитинги после фильтров, при использовании станции оно закрепляется на пятивходовой штуцер, размещенный на гидроаккумуляторе.

Гидравлическое реле является основным управляющим элементом во всех системах водоподачи, оно прерывает поступление электроэнергии при повышении давления в системе до определенного предела.

Принцип действия прибора основан на смещении мембраны, на которую давит жидкость, при этом закрепленный на ней толкатель механически размыкает внутренние контакты. Для настройки в корпусе установлены два регулировочных винта, вращением которых выставляется верхняя граница срабатывания и разница между порогом включения и отключения.

Реле давления с защитой от работы на сухую

Для защиты помпы от выхода из строя при отсутствии жидкости в скважинном канале, автоматическая система должна обязательно включать в себя реле с защитой от холостого хода, которое устанавливается в линию рядом с другими узлами. Его принцип действия и конструкция полностью идентичны вышеописанному гидрореле с единственной разницей — электроприбор разрывает цепь подачи электричества на помпу при понижении напора в системе до определенного порога. Границы срабатывания прибора задаются двумя подпружиненными регулировочными винтами, помещенными под крышкой, для подсоединения проводов на выходе имеются два клеммных разъема.

Читайте также:  Ванная в черно белом цвете: фото дизайн

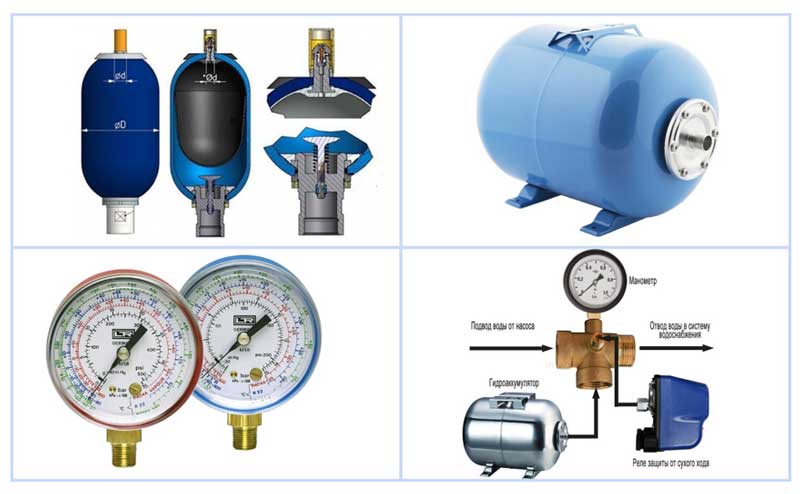

Составные части системы водоснабжения дома

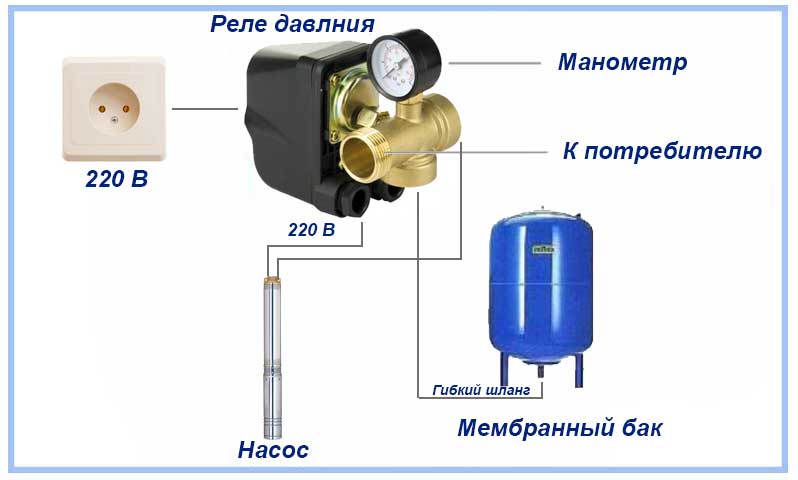

Рис. 4 Гидроаккумулятор и манометр — подключение

Разновидности поплавковых механизмов

Поплавковые механизмы могут использоваться как отдельные детали, закрепляемые на стенках водозаборной емкости, так и встроенные в оборудование систем водоснабжения.

Их принцип действия основан на замыкании или размыкании контактов при изменении положения поплавковой головки за счет движения помещенного внутрь предмета (шара), оказывающего давление на рычаг или контакты.

Отдельно стоящие поплавки во взаимодействии с погружным насосом используются, когда поднятая жидкость поступает в накопительную емкость, расположенную на верхних этажах здания. В этом случае расположенный на ее стенках поплавок отключает подачу электроэнергии на агрегат при достижении определенной отметки. При таком применении поплавок не выполняет защитных функций электронаса, а служит лишь средством для предотвращения затопления дома.

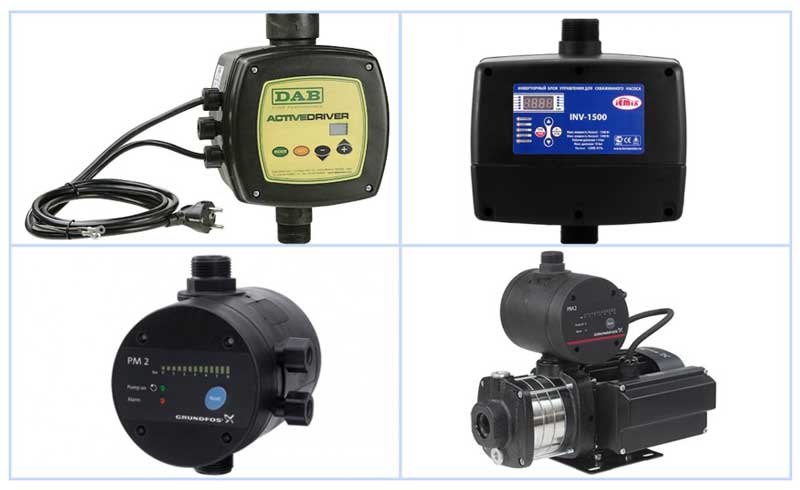

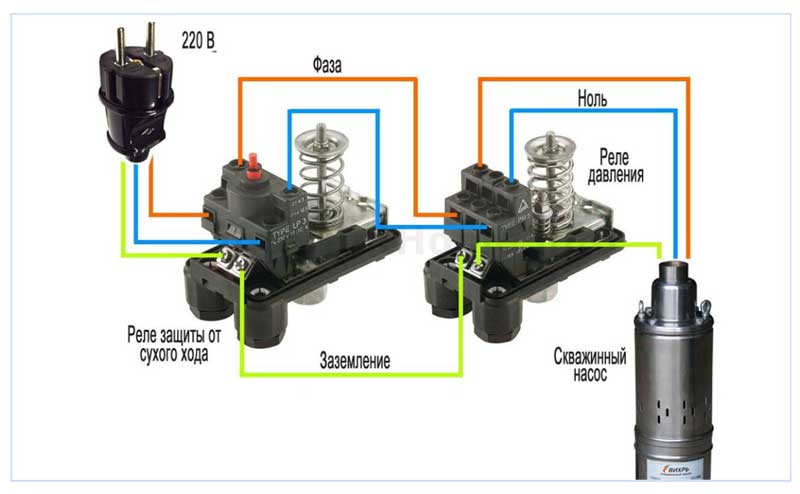

Электронная автоматика для скважины

Рис. 5 Электронная автоматика – подключение реле для защиты от работы на сухую и давления

Для функционирования отдельно стоящего поплавка в качестве защитного элемента необходимо свободное пространство, которое отсутствует в скважинах, насосные агрегаты с закрепленным поплавковым выключателем на корпусе работают в колодцах.

Для узких скважин могут подойти помпы, в которых используется аналог поплавка — электролитический выключатель, также реагирующий на уровень жидкости.

Контролирование работы по уровню воды

Низкий уровень воды в скважине приводит к выходу из строя помпы из-за отсутствия водяного охлаждения обмотки электродвигателя, если она не оснащена датчиками защиты от перегрева. В некоторых моделях погружных электронасосов предусмотрено отключение питания при отсутствии жидкости в водоеме посредством встроенных деталей — поплавкового или электролитического выключателя.

Электронасосы с поплавковым выключателем используются только в колодцах — в скважинных каналах для размещения поплавка слишком мало места. Поплавок представляет собой простой механизм, состоящий из металлического шара и рычага, замыкающего контакты — при опускании пластмассовой головки шарик давит на рычаг и контакты размыкаются, прерывая подачу напряжения на обмотку двигателя. Таким образом, при понижении водного уровня насос отключается и начинает работать снова, когда жидкость прибывает и поднимает головку. В поплавковых моделях возможна регулировка порога срабатывания по уровню за счет крепления кабеля в разных точках на ручке корпуса.

В скважинных источниках для контроля уровня можно использовать агрегаты с электролитическим выключателем, представляющим из себя два проводника, закрепленных на ручке корпуса. При наличии жидкости проводники находятся в замкнутом состоянии, проводя через нее ток, а когда водный уровень падает, цепь размыкается, прерывая подачу энергии на помпу через встроенную электронную схему.

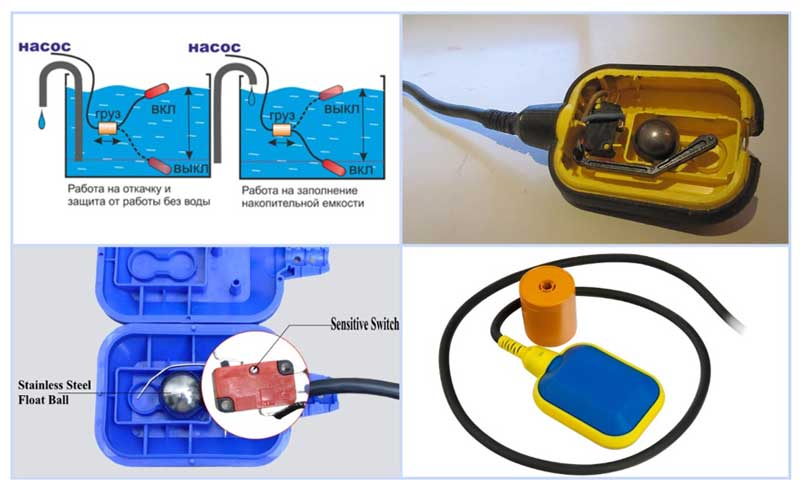

Поплавковые датчики

Рис. 6 Конструкция поплавковых датчиков

Пресс контроль

Данное устройство рассчитано на управление работой электронасоса в зависимости от наличия жидкости в трубопроводе. Простейшая модель представляет собой намагниченную шторку или лепесток на выходе штуцера прибора, опущенные в водный поток. При прохождении жидкости шторка поднята, и ее магнитное поле замыкает контакты, расположенные внутри геркона, но как только вода в трубопроводе исчезает, шторка опускается и контакты геркона размыкаются.

Это приводит к тому, что в слаботочной цепи пропадает ток, управляющий через мощные электронные элементы подачей напряжения на электронасос — цепь питания размыкается и двигатель останавливается. Порог срабатывания многих устройств определяется площадью лепестков, которые подбираются из нескольких экземпляров, если возникает необходимость тонкой настройки, используют модель, в которой герконовый датчик перемещается, приближаясь или удаляясь от шторки.

Данное устройство редко используется с погружными электронасосами, иногда его применяют для отключения наружных электронасосов,  не оснащенных релейной защитой от сухого хода.

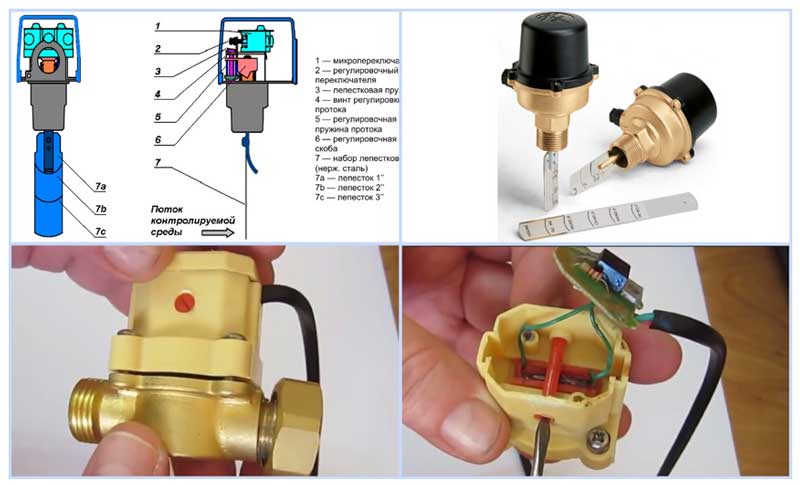

Автоматика для скважины

Рис. 7 Датчик потока

1 Виды и отличия погружных насосов

Прежде чем понять автоматику, мы должны с Вами понять какие разновидности насосов существуют. Во всем мире есть только два вида погружных насосов:

Все мы знаем что, вышеперечисленные типы автоматических погружных насосов устанавливают только в воду, которую эти насосы перекачивают.

Схемы подключения глубинного насоса на скважину с автоматикой и реле

В принципе работа этих насосов у них одинакова, но сам механизм отличается друг от друга. Также следует заметить, что условия работы у них тоже разные. На скважинах любой глубины могут использовать погружные насосы, в них есть необходимость повышения давления воды, для того, чтобы перекачать вводу наверх. Следует учесть что, погружные насосы работают на глубине в скважине до 10 метров.

Если у Вас скважина более десяти метров, то тут используют узкоспециализированные насосные системы для перекачки воды из глубины.

Для большой глубины лучше всего использовать вибрационные насосы, которые чаще всего используют на водяных скважинах. А вот центробежный насос чаще всего используют в сельскохозяйственной сфере, где применяется водоснабжения.

Главным элементом в вибрационном устройстве является мембрана. Когда происходит вибрация механизма, мембрана деформируется. В результате этого происходит разница давления в системе. В итоге получаем эффект перекачки жидкости в нужное Вами направление.

По такому принципу работают следующие виды насосов как:

Перед покупкой вышесказанных насосов удостоверьтесь в них наличием термовыключателя. Также при покупке нужно проверить работу забора воды в нижней части насоса. Если у Вас на дачном участке либо загородном доме грунт тяжелый, то желательно установить вибрационное устройство, как можно ниже.

Это делается для того, чтобы не разрушалась скважина(стенки скважины), а также что бы не загрязнялось разными предметами вибрационное устройство установленное в грунт. Также желательно устанавливать вибрационные модели только в укрепленных источниках. А вот насосы марки Водолей, Гардена либо Малыш легкие в монтаже и демонтаже.

Схемы подключения глубинного насоса на скважину с автоматикой и реле

Произвести ремонт можно быстро своими руками. Если мы решили рассмотреть рабочий механизм центробежного насоса, то сразу можно увидеть, что к нему присоединены специальные колеса к валу, который только один. Тут можно увидеть, что разницу в давлении производит вращение лопастей на колесах. В результате этого и происходит перекачивание жидкости в нужном вам направлении. Самыми популярными моделями в СНГ являются центробежные насосы.

На это есть несколько причин. Модели стабильны и приобрели немалую универсальность в применении. Также такие насосы – модели можно подключить своими руками и на этом не потратится. А это экономит затраты на обустройстве водоснабжения.

Особенности монтажа оборудования

Есть два варианта монтажа насоса :

  1. Самовсасывающее устройство монтируется рядом с источником воды. Специальный погружной шланг одним концом опускается в воду, вторым – крепится к насосу.
  2. Погружной прибор крепится к трубе. Если это гибкий шланг, то дополнение к крепежу может стать трос, который крепится одним концом к насосу, вторым к любому устойчивому элементу со скважиной. Гибкий вариант монтажа предпочтительней, так как позволяет регулировать глубину погружения агрегата. Насос полностью погружается в воду. Большинство подобных устройств плохо переносят работу «на сухую». Поэтому, всегда стоит следить за уровнем в скважине или приобрести насос с поплавковым выключателем, который защитит прибор в случае отсутствия или критично низкого уровня воды.

На самой трубе рекомендуется установить обратный клапан, который будет удерживать в системе воду.

Алгоритм установки погружного оборудования включает насколько пунктов :

  • Монтируются все трубы. Если насос будет устанавливаться на жёсткой трубе, то между ней и основным каналом перемещения воды в дом рекомендуется поставить небольшой кусок гибкого шланга, который погасит вибрации двигателя.
  • К устройству подсоединяются:
    — трос,
    — электропровод,
    — шланг.
  • Насос плавно опускается на дно скважины.
  • Когда агрегат коснётся дна, следует поднять всю конструкцию на высоту от полуметра до метра от точки касания.
  • Трос нужно жёстко закрепить, провод подключить к сети, шланг соединить с остальной системой и уложить в каналы крепления.
  • Верхнее отверстие скважины рекомендуется обеспечить крышкой, во избежание попадания в систему посторонних предметов и грязи.

Электрическое подключение следует производить только к заземлённому источнику посредством автоматического выключателя по следующей схеме:

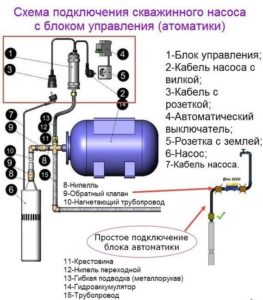

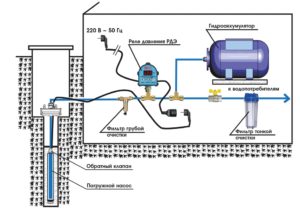

Схема электрического подключения скважинного насоса

Автоматика: основные узлы и их назначение

Перед тем, как подключить погружной насос для скважины или колодца, монтируют водопроводную магистраль с необходимой автоматикой. Автоматические системы управления одинаковы для любого вида электронасосов, отличие состоит только в настройках управляющих приборов и объеме гидроаккумулятора. Основных узлов всего несколько, при подключении они размещаются в одном месте и выполняют следующие функции.

Читайте также:  Изготовление экрана для ванны из пластиковых панелей своими руками

Реле давления

Основной прибор, осуществляющий автоматическое управление работой электронасоса. Внешне устройство имеет вид небольшой коробочки со штуцером для подключения к водопроводной линии. Принцип работы реле давления довольно прост: если напор в системе превышает допустимое значение, вода давит на клапан, размещенный внутри корпуса за штуцером, и связанная с клапанной диафрагмой металлическая пластина с толкателем размыкает контакты внутри прибора.

Кабель питания электронасоса при работе проходит через реле давления, одновременно происходит разрыв питающей цепи и насосное оборудование отключается. Предусмотрена настройка реле давления в определенном диапазоне двумя регулировочными винтами – один устанавливает верхний порог срабатывания, второй винт регулирует разницу между запускающим и отключающим прибор давлением.

Схемы подключения глубинного насоса на скважину с автоматикой и реле

Рис. 2 Автоматика для глубинного насоса

Гидроаккумулятор и преимущества его использования

При включении и отключении электронасоса вода в водопроводной системе резко останавливается или моментально приходит в движение – это вызывает гидроудары, при которых трубопровод и оборудование испытывают повышенные нагрузки.

При потреблении воды, если не существует некоторого запаса, насос будет включаться и отключаться через незначительные интервалы времени – это приведет к повышенным нагрузкам на систему и оборудование и ускорит износ электронасоса.

Для устранения вышеприведенных негативных факторов в водопроводную систему устанавливают гидравлический аккумулятор. Устройство представляет собой цилиндрический металлический бак, внутри которого размещена резиновая мембрана. При закрытых кранах резиновая колба бака наполняется водой, при этом давление в гидроаккумуляторе должно быть равным или чуть ниже давления в системе. При пользовании водой она поступает в трубы из аккумулятора, увеличивая время нахождения электронасоса в отключенном состоянии.

Понятно, что чем больше объем гидробака на один насос, тем больший запас воды в системе и более длительное время оборудование будет находиться в состоянии покоя между запуском и остановкой, следовательно, увеличится ресурс его работы.

Любой мембранный бак имеет в стенке ниппель для закачки и спуска воздуха в камере – это позволяет уравнять давление в системе и воздушной прослойке за резиновой грушей гидроаккумулятора. Если бы такого давления в гидроаккумуляторе не было, резиновая мембрана от напора воды распласталась бы по стенкам бака и не могла выполнять свои функции.

Стандартное минимальное значение объема гидробака не меньше 10 литров, верхняя граница может доходить и до 100 литров.

Схемы подключения глубинного насоса на скважину с автоматикой и реле

Манометр

Для настройки порога срабатывания реле и контроля давления в линии любая водопроводная система включает в себя стрелочный или индикаторный измеритель давления. Стандартный манометр имеет штуцер для подключения и две шкалы в разных единицах измерения для снятия показаний.

Реле сухого хода

Во многих схемах установки электронасосов в колодец или скважину и подключения к автоматике не указан такой важный элемент, как реле сухого хода.

Что произойдет в случае, если в водозаборном источнике закончится вода? Погружной насос будет работать без необходимого водного охлаждения, пока не выйдет из строя – напор в системе будет низким, реле давления не отключит насосное оборудование.

Реле сухого хода конструктивно напоминает устройство реле давления и работает точно по такому же принципу, но наоборот – при низком давлении в системе оно размыкает цепь питания электронасоса, а при высоком замыкает.

Многие модели глубинных электронасосов оснащены встроенным термореле, прерывающим цепь питания при перегреве обмотки, которое происходит в работающих без воды погружных агрегатах.

Некоторые пользователи полагают, что данная защита может успешно заменить такой элемент автоматики, как реле сухого хода. Это мнение ошибочно в связи с тем, что перегрев обмотки является аварийной ситуацией, приводящий к нагреву изоляции и потери ей своих физических параметров. Многократный нагрев через некоторое время приведет к затвердеванию и отслаиванию изолирующего лака и в конечном итоге к межвитковому замыканию и выходу электронасоса из строя.

Схемы подключения глубинного насоса на скважину с автоматикой и реле

Рис. 4 Схема индивидуального подключения глубинного насоса в частном доме

Поплавковые датчики. Если схема подсоединения насосов для скважины обязательно должна иметь в своем составе реле сухого хода, которое работает в паре с реле давления в автоматическом режиме, то для глубоких колодцев его присутствие не обязательно. Дело в том, водозабор из колодцев производится с использованием конструкций, имеющих встроенный поплавковый выключатель. Устройство является аналогом реле сухого хода и отключает агрегат при падении уровня воды ниже определенной отметки.

Поплавковый выключатель работает следующим образом: при падении уровня жидкости в источнике его плавающая головка опускается и установленный внутри шарик размыкает контакты, которые встроены в цепь питания электронасоса.

Сенсорные датчики. Основным недостатком поплавковых выключателей является необходимость в свободном пространстве для работы, появившиеся на рынке колодезные электронасосы с сенсорными датчиками, не имеют подобных проблем.

Электролитический датчик уровня жидкости в таких моделях располагается сбоку и передвигается в вертикальном направлении, устанавливая порог срабатывания. Два его контакта работают в замкнутой цепи при наличии жидкости, как только ее уровень падает, цепь разрывается и электронная схема отключает питание электронасоса.

Схемы подключения глубинного насоса на скважину с автоматикой и реле

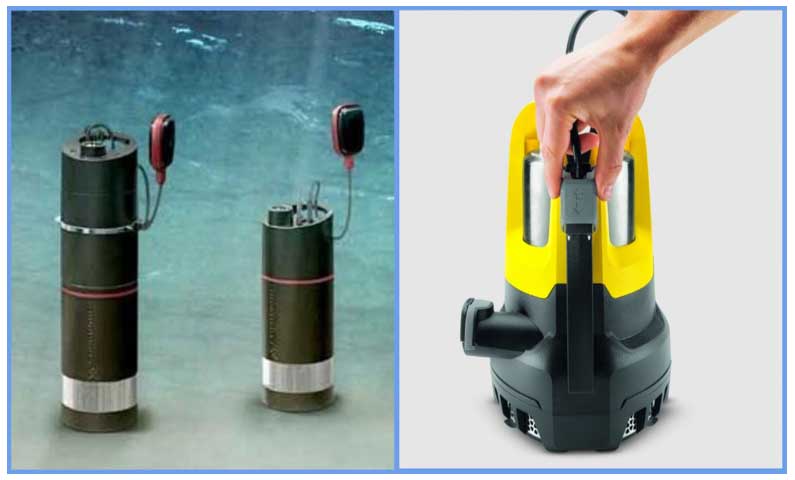

Рис. 5 Электронасосы с поплавковым и электролитическим датчиком

Как поднять воду на высоту без насоса

Если во дворе расположен колодец – воду без приспособления выкачивания можно поднять ведром.

Имеете собственную скважину – без насоса не обойтись. К примеру Насос скважинный DAB CS4.  Но что делать, если нет электричества? Тогда в помощь механические помпы для накачивания.

Углубимся немного в историю.

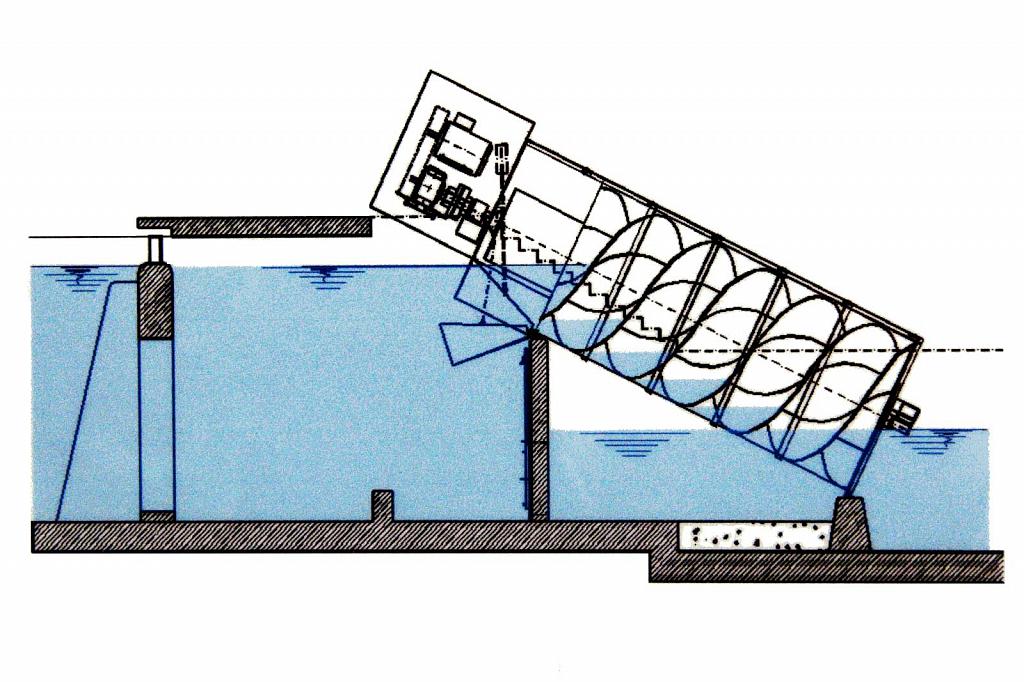

Архимедов винт

Он являет собой цилиндр, внутри которого находится винт. Этот механизм был придуман очень давно, еще до нашей эры. Его крутили рабочие или животные.

Схемы подключения глубинного насоса на скважину с автоматикой и реле
Пример Архимедового винта

Способ гидротарана Монгольфье

Был придуман в 1797 году. Принцип функционирования заключается в том, что во время внезапного перекрытия потока воды в трубе, жидкость через обратный вентиль с помощью давления выливается в гидрорезервуар.

Схемы подключения глубинного насоса на скважину с автоматикой и реле
Гидротаран Монгольфье

Аэролифт

Метод придумал в 1797 году немецкий инженер. Это один из видов струйной помпы. Основой для поднятия воды выступает воздух. Это перпендикулярная труба, которая опускается в воду. К нижней части прикрепляется шланг.

Схемы подключения глубинного насоса на скважину с автоматикой и реле

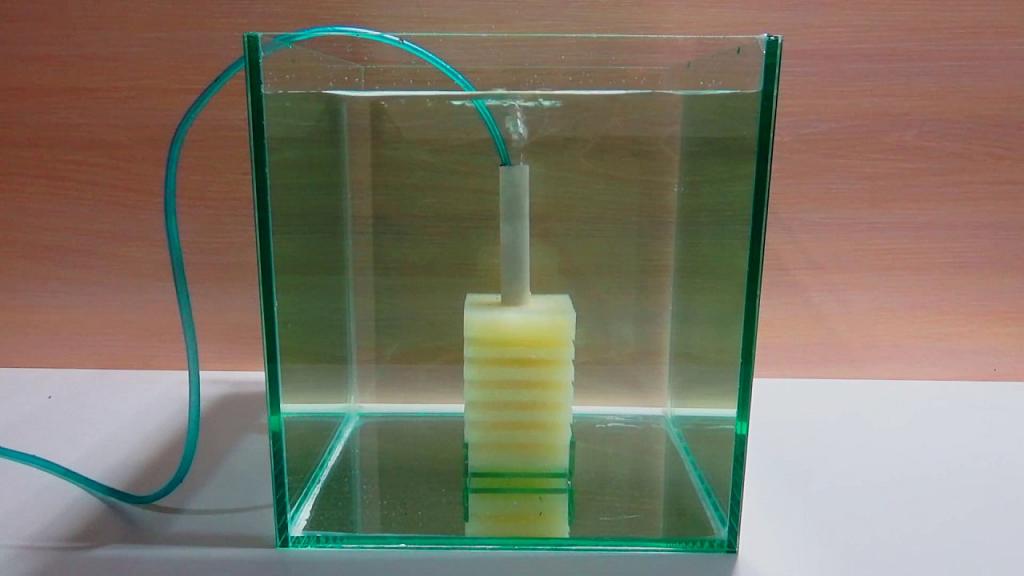

Аэролифт можно изготовить своими руками

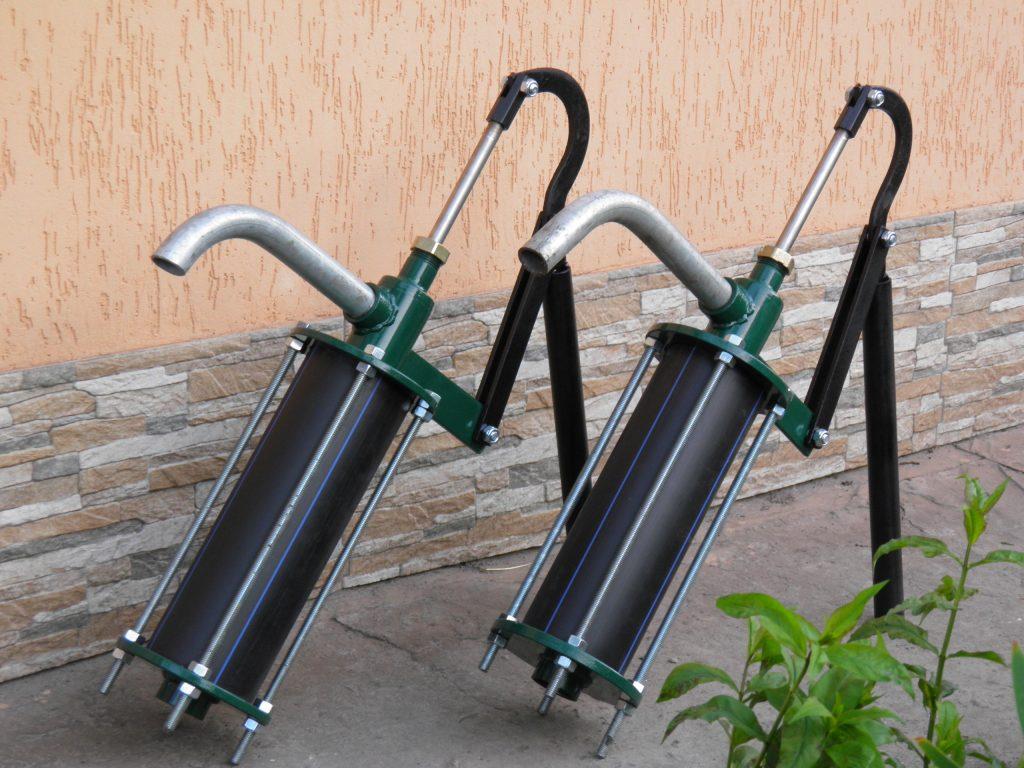

Поршневой насос

Это труба с системой обратных вентилей, цилиндр, внутри которого находится и движется поршень.

Схемы подключения глубинного насоса на скважину с автоматикой и реле
Поршневые водяные помпы

Посмотрите видео о том, как поднимать воду наверх без электричества:

Механический регулятор давления для скважины

Самый простой и бюджетный способ автоматизировать скважину это поставить на неё механический регулятор давления. Действует он достаточно просто, вода создаёт давление в капсуле, и если оно недостаточно, то замыкаются контакты и насос включается, как только кран закрывается, давление возрастает и контакты размыкаются.

Схемы подключения глубинного насоса на скважину с автоматикой и реле

Схемы подключения глубинного насоса на скважину с автоматикой и реле

Бывает, что такие реле давления оснащаются манометром, но самые недорогие модели лишены и этого. Такое реле может устанавливаться в любой точке магистрали, давление в трубе везде одинаковое. Самый существенный недостаток этого устройства это отсутствие защиты от «сухого хода» и если по каким-то причинам вода в скважине закончится и давление в системе упадёт, то реле давления подаст электричество на насос, и насос будет работать до тех пор, пока не выйдет из строя.

Второй момент — это наличие гидроаккумулятора в системе. Он выполняет минимум две функции:

Как работает гидроаккумулятор

Гидроаккумулятор — это бак сделанный из чёрного металла или нержавейки. Как правило, красятся в голубой цвет и имеют ёмкость от 5 до 500 литров. От объёма бака напрямую зависит количество включений насоса. При небольшом потреблении воды в системах, оснащённых гидроаккумуляторами малых объёмов (до 50 литров), запросто может наблюдаться частые перепады давления в напоре воды. Гидроаккумулятор
имеет встроенную мембрану накачивается до давления около 2 атм. Давление в системе всегда должно быть выше давления в мембране, иначе мембрана попросту не будет работать.

Во время включения насоса вода начинает заполнять расширительный бак и сжимает мембрану в объёме, так как та имеет более низкое давление. После того как насос отключается, давление в мембране и в баке выравнивается. Когда открывается кран, то вода из бака выливается, а объем вылитой воды из бака заполняет воздух в мембране. В тот момент, когда давление в системе падает до настроенного в реле на включение включается насос и процесс повторяется.

Итак, подведём промежуточный итог. Недорогие реле давления необходимо снабжать датчиком сухого хода и гидроаккумулятором.

Подключение скважинного насоса без вспомогательного оборудования

Способ подсоединения устройства без дополнительного оборудования допускает его краткосрочную работу под строгим контролем пользователя. Такая схема подключения скважинного насоса объясняет сам принцип запуска агрегата и не может служить эталоном для постоянного применения.

Читайте также:  Сушилка для белья своими руками: модели для квартиры и дачи с примерами на фото

Последовательность действий:

  1. Перед сборкой конструкции необходимо проверить работу электродвигателя. Для этого на 10 секунд подсоединить его к сети и убедиться в отсутствии посторонних звуков.
  2. Низ обсадной трубы оборудовать фильтром грубой очистки.
  3. Через проушины в корпусе с помощью стального троса присоединить механизм к фланцу оголовка.
  4. На всасывающий трубопровод с расстоянием 1-7 м от насоса установить обратный клапан.
  5. Подсоединить питающий кабель.
  6. Аккуратно, без рывков опустить устройство в скважину до касания с грунтом. Затем плавно поднять на высоту 1 м от дна выработки и зафиксировать.
  7. Включить прибор в штепсельную розетку, соединенную с шиной заземления дома.

Подключение скважинного насоса к электропитанию с блоком управления блоком автоматики

Подключение скважинного насоса к электропитанию с блоком управления блоком автоматики

Схема подключение скважинного насоса к электропитанию с блоком управления (автоматики).

Блок управления предназначен для контроля работы погружных насосов без участия пользователя. Комплектность шкафа варьируется в зависимости от выбранной модели и завода изготовителя.

Стандартный набор состоит из следующих элементов:

  • контактор с тепловым регулятором;
  • индикаторные лампы;
  • реле «сухого хода»;
  • узел контроля уровня напряжения;
  • пусковое защитное устройство «плавный пуск»;
  • прерыватель цепи питания;
  • клеммы для подсоединения датчиков и погружного насоса к автоматике;
  • двухпозиционный автомат;
  • кабельные вводы.

Исходя из списка оборудования можно сделать вывод, что монтаж шкафа необходимо доверить специалистам, которые подключат все датчики и отрегулируют работу перекачивающего оборудования.

Из каких частей состоит автоматика для скважины

В настоящее время существуют различные виды автоматики, начиная от простейших дискретных приборов и заканчивая малогабаритными блоками с широтно-импульсной модуляцией. Все ее виды можно разделить на три группы в зависимости от используемых технологических разработок и диапазона выполняемых функций.

Первое поколение

В этом случае автоматическое управление осуществляется с помощью простейших узлов, к которым относятся:

  1. Реле давления и холостого хода. Их функционирование подробно описано выше, приборы несложно своими руками установить в трубопровод и настроить.
  2. Гидроаккумулятор. Представляет собой емкость для сбора воды, объем которой может колебаться в значительных пределах, основное назначение — поддержка напора и компенсация гидроударов в системе.
  3. Манометр. Элемент, необходимый для контроля давления и настройки гидрореле.

Насос с автоматикой

Рис. 9 Автоматика для насоса 1-го поколения

Блоки управления второго поколения

Модули данного класса существенно отличаются от первого вида за счет следующих параметров:

  1. все дискретные детали, включая объемный гидроаккумулятор, смонтированы в одном модуле;
  2. существенно расширены выполняемые функции;
  3. настройка параметров производится электронным способом;
  4. многие модули рассчитаны на функционирование с конкретными моделями электронасосов и имеют предустановленные настройки.

Автоматизация управления насосом модулями второго поколения позволяет реализовать следующие функции:

  • Отключение помпы спустя несколько секунд при повышении давления выше допустимых параметров или отсутствии жидкости в магистрали.
  • Защиту обмотки от холостого хода.
  • Возможность тонкого регулирования настраиваемых параметров.
  • Электронная индикация, отражающая гидравлические показатели и состояние оборудования.
  • Гашение гидроударов за счет установки гидроаккумулятора небольшого объема.
  • Плавный пуск, увеличивающий срок службы насосного агрегата.
  • Антицикличность, предотвращающая многократное включение электропитания в случае утечки в трубопроводе.

Насос с модулем управления

Рис. 10  Автоматика для скважины — модули 2-го поколения

Третье поколение

Третьему поколению автоматики присущи все перечисленные функции второго с дополнительной возможностью регулировки скорости вращения вала электродвигателя. Эта особенность дает следующие преимущества:

  • Насосный двигатель работает с учетом водозабора, включая высокие обороты при большом объеме потребления и замедляя свою скорость при малом потоке.
  • В модуле отсутствует гидроаккумулятор — в нем нет необходимости, так как водоподача происходит плавно без скачков.
  • В водопроводе всегда поддерживается постоянный напор.
  • На 30 — 40% экономится электроэнергия при функционировании двигателя в экономичном режиме на малых оборотах.

Модульная автоматика для скважины — преимущества и недостатки

Преимуществами использования автоматики в модулях 2 и 3 поколения являются следующие особенности:

  • Все узлы собраны в одном блоке, который занимает мало места и легко подключается к водопроводу.
  • Приборы обладают широкими функциональными возможностями для управления.

Автоматика насоса 3-го поколения

Рис. 11 Автоматика для скважины 3-го поколения

  • При использовании увеличивается срок службы электронасоса и других узлов водопроводной магистрали, происходит экономия электроэнергии.
  • Упрощается процедура контроля, диагностики, настройки и управления.
  • За счет постоянного давления в системе повышается комфортность пользования водопроводом.

К недостаткам можно отнести следующие особенности:

  • Большая стоимость модулей третьего поколения, которая в несколько раз превышает второе и на порядок больше первого.
  • Работоспособность приборов сильно зависит от напряжения в сети.
  • Многие системы рассчитаны на работу только с определенной маркой электронасоса, имеют фиксированные настройки и не подходят для использования с другими приборами.

Установка насоса с автоматикой

Рис. 12 Схема установки поверхностного насоса

Подключение станции с поверхностным насосом

Получив необходимые значения можно переходить к следующему этапу. С помощью блока управления Автоматика первого поколения При подборе модели автоматики сначала нужно выяснить, какая защитная система уже поставлена изготовителем в насосе.

К выходу насоса присоединяют систему водоснабжения. Типы скважинных насосов Зная глубину источника воды, можно определить, какой тип агрегата нужен — поверхностный или погружной.

Реле давления, укомплектованное манометром. При устройстве водовода в дом ниже точки промерзания земли до этого уровня прокапывается траншея. Причем ее длина подбирается так, чтобы один конец ее был погружен в воду на глубину не менее 30 см.

Подключите конденсатор и проверьте работу насоса. Может показаться, что приборы примитивные, но они обеспечивают эффективную защиту электродвигателя. Фильтр тонкой очистки воды 5SL или 10SL со сменными картриджами. Схема глубинного и погружного насоса.

Все резьбы уплотняются лентой ФУМ, за исключением перехода металл-пластик. Трос жестко закрепляют, кабель подключают к электросети, шланг подсоединяют к остальной системе и укладывают в крепежные каналы. Подсоединение скважинного насоса к автоматике в отличие от других видов колодезных, дренажных с поплавковым выключателем требуют защиты от работы в пространстве без воды, охлаждающей их двигатель.

После достижения нужного давления водяного потока в водопроводе насос отключается по аналогичной схеме. В этом случае поднять воду на такую высоту сможет только глубинный насос.

Как подсоединить помпу к скважине и водопроводу

Пренебрежение установкой невозвратного клапана оказывает негативное влияние на напорное устройство. В такой ситуации при каждом запуске он вначале заполняет водой вертикальную трубу, а после отключения на него действует гидроудар.

В таком случае им нужно оснастить выходное отверстие. Время, когда она добывалась вручную прошло. Погружной прибор крепится к трубе.
Правильное обустройство водонапорной системы

Подключение скважинного насоса к электропитанию через реле давления

Датчик давления имеет гидравлическую и электрическую составляющие. Мембрана в корпусе прибора находится в непосредственном контакте с водной средой и управляет переключающими контактами.

Если сила напора в системе соответствует норме, то соединение автомата замкнуто и насос качает жидкость. При превышении верхней границы установленного диапазона питание прекращается, двигатель останавливается и подача воды происходит из расширительной емкости гидроаккумулятора.

Схема подключения

Для корректной работы прибора, во избежание резких скачков давления в момент включения перекачивающего устройства установку реле производят с помощью штуцера, расположенного за выпускным патрубком расширительной емкости.

Подключение скважинного насоса к электропитанию через реле давления

Схема подключение скважинного насоса к электропитанию через реле давления.

Перед устройством должно находиться все дополнительное оборудование:

  • обратный и сливной клапан (дренаж);
  • запорная арматура;
  • фильтрующие картриджи;
  • всасывающий трубопровод.

Для подключения электропитания снимают пластиковый корпус. Под крышкой находится 3 контакта: заземление, ввод и клемма подключения насоса. Кабель заводят с тыльной стороны прибора, зачищают концы, подносят к зажимам, закручивают гайки.

Запускают двигатель и проверяют работу прибора. Если заводские настройки соответствуют требованиям, то монтируют крышку и продолжают эксплуатацию агрегата.

Схема смешанного подключения блока автоматики и реле давления

При одновременном подключении блока управления и реле давления первым монтируют шкаф с автоматикой.

Требования безопасности, которые необходимо соблюдать при подключении исполнительного оборудования:

  1. Перед установкой ящика нужно убедиться, что напряжение электросети и мощность двигателя соответствуют рекомендуемым ограничительным характеристикам ПЗУ (пускозащитное устройство).
  2. При монтаже корпуса использовать предусмотренные изготовителем отверстия. Подсоединяя детали к блоку, будьте осторожны при работе с инструментом, чтобы не повредить расположенные внутри платы и датчики.
  3. В процессе сборки электрических конструкций пользуйтесь схемами, размещенными на наклейках корпуса или в паспорте блока. Избегайте попадания в зону монтажа пластиковых или металлических предметов (стружка, изоляция, шайбы и пр.).
  4. При необходимости подмены каких-либо деталей нужно использовать компоненты того же производителя и с теми же техническими характеристиками.

После визуального осмотра шкафа, проверки комплектности и правильности соединения узлов автоматики приступают к установке реле давления.

Подключения блока автоматики и реле давления

Схема подключение реле давления и блока автоматики.

Источники

  • https://scvazina.ru/shema-podklyucheniya-skvazhinnogo-nasosa
  • https://kabel-house.ru/remont/nasos-s-avtomatikoj/
  • https://3agorod.ru/s/avtomatika-dlya-skvazhinnykh-nasosov/
  • https://camodelkin.ru/uchastok/avtomatika-dlya-nasosa-skvazhiny.html
  • https://instanko.ru/inzhenernye-sistemy/kak-podklyuchit-avtomatiku-k-glubinnomu-nasosu.html
  • https://disota.ru/avtomatika-dla-skvazinnogo-nasosa-shemy-montaza-i-princip-raboty/
  • https://montagtrub.ru/avtomatika-dlya-skvazhinyi-vidyi-printsip-rabotyi-shema-podklyucheniya/
  • https://my-class.ru/kak-podklyuchit-blok-avtomatiki-i-rele-davleniya-k-nasosu/
  • https://svo-trans.ru/raznoe/shema-podklyucheniya-glubinnogo-nasosa
  • https://siblimo.ru/kak-pravil-no-podklyuchit-pogruzhnoy-nasos-k-avtomatike/
  • https://www.AkvaHit.ru/articles/skhema-podklyucheniya-avtomatiki-k-glubinnomu-nasosu-dlya-skvazhiny/
  • https://odstroy.ru/kak-podklucit-skvazinnyj-nasos-shema-podklucenia-k-skvazine-avtomatike-i-elektroseti/

Понравилась статья? Поделиться с друзьями:
Bazliter.Ru
Adblock
detector
Gogetlinks12773
