Замена ТЭНа в стиральной машине Самсунг (Samsung): местонахождение, как снять своими руками, поменять с видео

Что вызывает сбой

Первым признаком неисправности нагревателя служит стирка в холодной воде (при выборе высокотемпературного режима). Машинка стирает в холодной воде из-за поломки системы нагрева воды в целом.

Если у вас, к примеру, СМ Самсунг Даймонд, то на табло появится код ошибки H1, а стирка закончится досрочно. Причины могут быть такими:

  • сбой в работе блока управления;
  • поломка температурного датчика;
  • поломка нагревателя.

Чаще всего ТЭН выходит из строя из-за низкого качества воды. Если вода в водопроводной системе слишком жесткая, при стирке на высокой температуре, а особенно при кипячении, на ТЭНе образуется накипь.

Если не устраивать периодическую профилактику, не бороться с жесткостью воды и самой накипью, слой становится все толще. Со временем тепло, которое вырабатывает ТЭН, перестает проходить сквозь толстый налет, и нагреватель перегорает.

Что вызывает сбой

Возможно, вы не заметите это сразу же, но, когда одежда перестанет отстирываться или загорится код ошибки, все станет ясно.

Особенности

ТЭН для стиральной машины Samsung выполнен в виде изогнутой трубки и установлен внутри бака. Трубка является корпусом, в которой имеется спираль, проводящая ток. Основание корпуса содержит термистор, который измеряет температуру. Проводка подключается к специальным клеммам на нагревательном элементе.

Фактически ТЭН – это электрический нагреватель, который позволяет превратить холодную воду из крана в горячую для стирки. Трубка может быть выполнена в виде буквы W или V. Проводник, который находится внутри, отличается высоким сопротивлением, что позволяет нагревать воду до повышенных температур.

ТЭН для стиральной машины Самсунг: как снять и заменить на новый

Нагревательный элемент покрыт специальным изолятором-диэлектриком, который корректно проводит тепло на стальной внешний корпус. Концы рабочей спирали припаяны к контактам, на которые подается напряжение. Термоузел, располагающийся рядом со спиралью, измеряет температуру воды в баке стирального агрегата. Активация режимов происходит благодаря управляющему блоку, при этом на ТЭН поступает команда.

Происходит интенсивное нагревание элемента, а образовавшееся тепло прогревает воду в барабане стиральной машины до заданной температуры. Когда необходимые показатели достигнуты, они фиксируются датчиком и передаются в блок управления. После чего прибор отключается автоматически, и вода перестает нагреваться. ТЭНы могут быть прямой или выгнутой формы. Последние отличаются тем, что рядом с внешней скобкой имеется изгиб в 30 градусов.

Нагревательные элементы Samsung, помимо защитного анодированного слоя, покрыты дополнительно керамикой. Это повышает их срок службы даже при использовании жесткой воды.

ТЭН для стиральной машины Самсунг: как снять и заменить на новый

Следует уточнить, что ТЭНы отличаются рабочей мощностью. В некоторых моделях она может составлять 2,2 кВт. Данный показатель напрямую влияет на скорость нагрева воды в баке стирального устройства до заданной температуры.

Что касается нормального сопротивления детали, то оно составляет 20-40 Ом. Короткие перепады напряжения в сети почти не влияют на нагреватель. Это обусловлено высоким сопротивлением и наличие инерционности.

ТЭН для стиральной машины Самсунг: как снять и заменить на новый



Как найти деталь

Чтобы добраться до нагревателя, недостаточно просто отвинтить заднюю крышку, как в моделях Аристон или Индезит. В машинках Самсунг ТЭН может находится спереди и сзади. Мы покажем, как вытащить его из передней части. Для этого нужно снять переднюю стенку.

На фронтальной панели расположен загрузочный люк, дозатор для порошка, панель управления – сами понимаете, что снять это несколько сложнее, чем просто открутить 4 болта. Не волнуйтесь, мы подробно расскажем вам, как заменить нагревательный элемент в стиральной машине.

Внимание! Не расстраивайтесь раньше времени: зато не придется разворачивать машинку, отключать ее от коммуникаций, ремонт будет намного «чище».

Подробно рассмотрим, как снять ТЭН со стиральной машины Самсунг, начнем с передней панели:

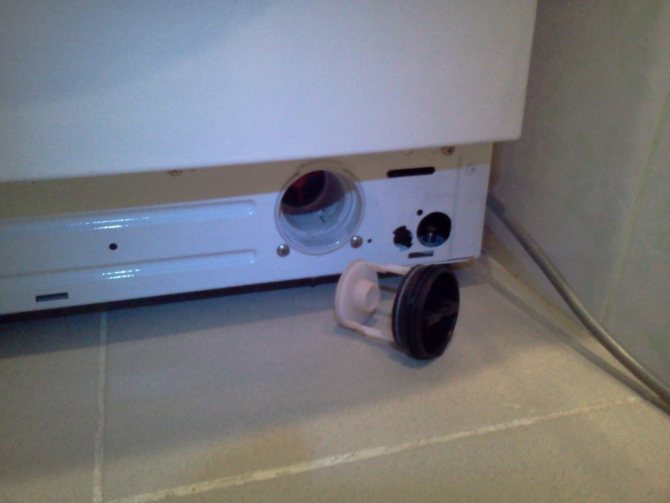

  • Снимите дренажный фильтр, чтобы легко слить воду, которая осталась в баке.

    Как найти деталь

  • Извлеките дозатор моющих средств (внутри должна быть небольшая кнопка, нажав на которую, вы легко снимите деталь).

    Как найти деталь

  • Сняв дозатор, вы увидите еще пару крепежей, отвинтите их.
  • Еще один болт находится справа, на панели управления, – его тоже нужно скрутить.
  • Сдвиньте панель, не снимая ее

    Как найти деталь

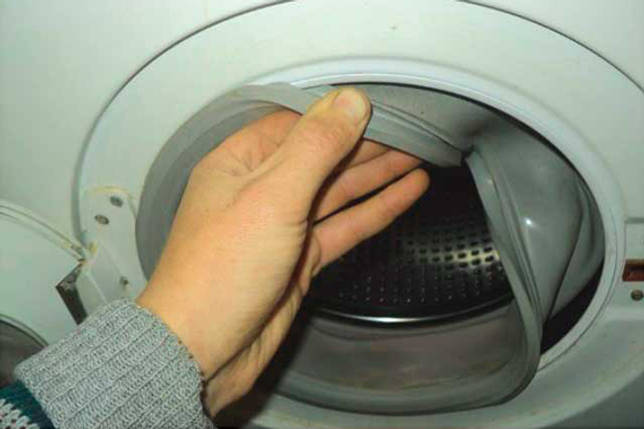

  • Займитесь загрузочным люком: подцепите тонкой отверткой хомут, который удерживает резиновую манжету. Саму манжету выверните внутрь – в барабан.

    Как найти деталь

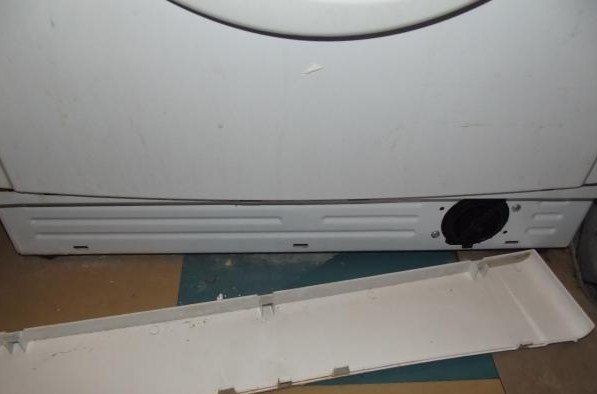

  • Внизу вы найдете еще одну небольшую панель, возле мусорного фильтра. Она удерживается креплениями, которые также нужно открутить. Саму панель можно для удобства поддеть тонкой отверткой.

    Как найти деталь

  • Вдоль снятой стенки вас будет ждать еще 4 крепления, которые ранее были закрыты панелькой. Открутите их.

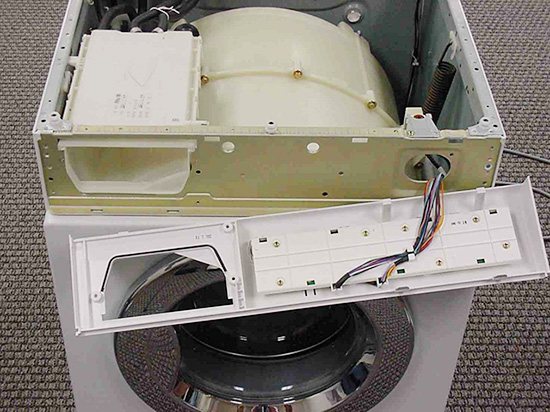

  • Приподнимите панель управления и уберите на верхнюю крышку корпуса. В том месте, где была панель, вам останется открутить еще тройку шурупов.

Важно! Работая с панелью управления, не оборвите проводку, чтобы не усложнить ремонт.

  • Теперь все, на чем держится фронтальная часть корпуса машинки, – это два небольших крючка. Чтобы они отпустили панель, возьмите ее внизу за уголки, и поднимите вверх – она легко снимется.

Как найти деталь

Важно! Не тяните панель резко и сильно, чтобы не оборвать проводку блокиратора. Ваша задача – отодвинуть стенку, чтобы она не мешала добраться к нагревателю, поэтому ничего отсоединять не нужно – достаточно просто поставить рядом.

  • Вернитесь к панели управления, теперь она вам не мешает, поэтому опустите ее вниз, чтобы во время ремонта та не сорвалась с крышки.

Теперь вы знаете, какую работу надо проделать, перед тем как вынуть ТЭН из стиральной машины Samsung. Сняв стенку, вы сразу увидите хвостовик нагревателя – он находится под баком.

Но не торопитесь делать замену! Нужно сначала все проверить, убедиться в том, что ТЭН неисправен, а потом уже решать: менять или не менять.



Профилактика

Для предотвращения подобной ситуации, ведущей к выходу ТЭНа из строя, воду необходимо смягчать перед использованием. Это делается добавлением в лоток для моющих средств, специальных средств, типа Колгон или ему подобных.

Применение такой профилактики является ежедневной, но не единственной:

  • При загрузке вещей в барабан, необходимо следить за их равномерным распределением и количеством. Как перегруз барабана, так и неравномерность вещей в нем, часто становится причиной неисправности машины;
  • Не стоит слишком часто стирать при температурном режиме выше 90 градусов. Стиральная машина прослужит гораздо меньше, если часто пользоваться режимом кипячения;
  • При закладке в барабан вещей, необходимо тщательно проверять карманы, чтобы мелкие вещи, такие как ключи, монеты, зубочистки и другие предметы с острыми краями, могут испортить машину;

    ТЭН для стиральной машины Самсунг: как снять и заменить на новый

  • Вещи, на которых есть пряжки, металлические замки, крупные пуговицы необходимо стирать в особом мешке, который можно приобрести в магазине или сшить самостоятельно. Обувь стирают в таких мешках всегда;
  • Ни в коем случае не следует оставлять стиральную машину без присмотра надолго при стирке. В таком случае, если прибор подаст тревожный сигнал, то владелец сможет вовремя принять необходимые меры и предотвратить поломку.
    Кроме того, если произойдет протечка, то от скорости принятия экстренных мер, зависит вероятность проведения ремонта помещения или нет;
  • После каждой стирки нужно протирать контейнер для порошка и оставлять загрузочный люк для проветривания;
  • Фильтр желательно чистить после каждой стирки и через него же или через аварийный шланг нужно сливать остатки воды;
  • Резиновую манжету люка следует протирать после стирки насухо, не допуская остатка влаги в ее пазах. В противном случае, резина манжеты может порваться и ее придется менять.

    ТЭН для стиральной машины Самсунг: как снять и заменить на новый

Важно: при стирке нежелательно выключать машину, обесточивая ее. Это может привести к выходу из строя управляющего модуля.

Независимо от использования средств для борьбы с жесткой водой, машину нужно периодически чистить. Это необходимо делать один раз в два – три года. Один раз в полгода следует проводить химическую чистку.

Для проведения химической чистки, в лоток для стирального порошка добавляется специальное средство. Его можно приобрести в магазинах бытовой химии. После этого, машину нужно запустить без белья на долгий цикл стирки при высокой температуре. В результате, машина очистится от грязи на ее внутренних частях. В отличие от механической, химическая очистка требует только времени.

Механическая чистка производится следующим образом:

  • Верхнюю крышку, заднюю и поддон (в случае его наличия) следует снять;
  • Патрубок слива снимается и чистится вручную;

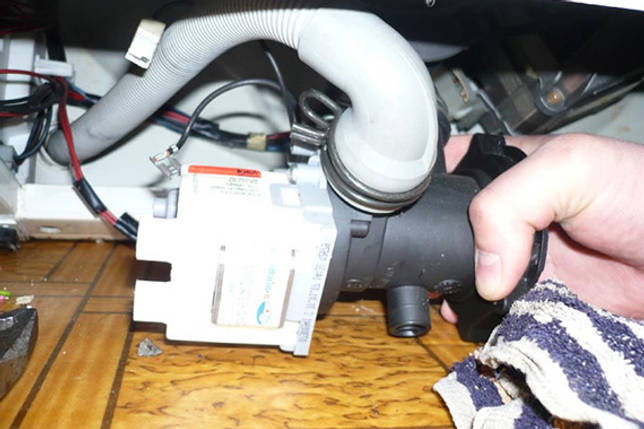

  • Помпу необходимо достать и почистить;

    ТЭН для стиральной машины Самсунг: как снять и заменить на новый

  • Патрубок, ведущий к баку от порошкоприемника нужно снять и тщательно промыть;
  • Мусорный фильтр необходимо снять и почистить;
  • Сливной и наливной шланг следует снять и тщательно промыть.
Читайте также:  Ремонт сливного бачка унитаза своими руками: с одной и двумя кнопками, видео



Проверка

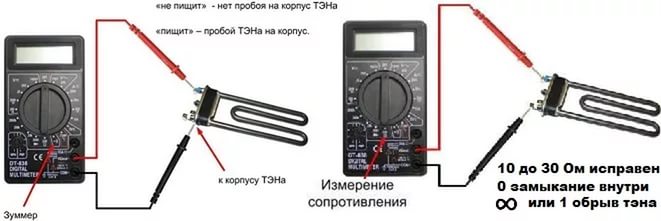

Мы уже сказали, что перед тем, как снять нагреватель в стиральной машине Самсунг, стоит провести его проверку. Это вполне оправдано: вдруг ТЭН окажется исправным, и его не придется менять (такое бывает при сбоях в электронном блоке).

Все, что вам понадобится для проверки, – это обычный мультимер; в народе его лучше знают как тестер.

Действуйте так:

  • Настройте тестер: выберите режим проверки сопротивления, установите самое низкое значение (в Омах).
  • Снимите с контактов и температурного датчика (встроен в ТЭН) все провода. Эта работа должна быть аккуратной, чтобы не оборвать проводку.
  • Один щуп прислоните к одному контакту нагревателя, второй – ко второму.
  • По полученному значению оцениваете ситуацию: если вам показывает в диапазоне между 25-30 Ом, то ТЭН рабочий. Увидели 0 или 1? Потребуется замена ТЭНа в стиральной машине Самсунг.

Проверка

Алгоритм действий

Подробную инструкцию проверки и замены тэна мы дадим немного ниже, а сейчас предлагаем ознакомиться с универсальным алгоритмом действий вне зависимости от конкретной марки стиральной машины.

Таблица. Порядок действий при замене тэна.

Этап ремонтаКраткое описание действий
Определение места расположения нагревательного элементаПроизводители устанавливают тэн в различных местах. Добраться к одним не составляет труда, а в других случаях для этого приходится разбирать чуть ли не половину агрегата. Делается это умышлено, таким методом производители принуждают потребителей ремонтировать автоматы только в специализированных мастерских. Как узнать, где располагается тэн? Отодвиньте машинку и осмотрите заднюю стенку корпуса. Если на ней есть большая металлическая заглушка, то нагреватель вынуть просто – снимите крышку и получите доступ к винтам фиксации. Если корпус сплошной, то придется снимать всю переднюю панель. Времени на демонтаж элементов уйдет намного больше, чем требуется для замены тэна.
Демонтаж тэнаПеред началом работ надо обязательно вынуть вилку стиральной машинки из розетки. Открутите все элементы корпуса стиральной машинки, мешающие добраться до нагревателя. Внимательно осмотрите устройство. Если не доверяете своей памяти, то рекомендуется сфотографировать его. На некоторых типах тэнов могут размещаться датчики температуры, это усложняет алгоритм замены и повышает стоимость ремонта.
Дополнительная проверка работоспособности и установка нагревателяТэн может выходить из строя по нескольким причинам, вам надо обязательно убедиться в его неисправности. Как это делается, мы в этой статье расскажем немного ниже. Установка элементов выполняется в обратном порядке. Обращайте внимание на состояние резиновой прокладки, при вынимании она может повредиться. Если у вас такая ситуация, то нужно менять и ее. Лучше это сделать сразу, чем уже во время эксплуатации обнаруживать под стиральной машинкой протечки. Они могут провоцировать очень неприятные последствия.

Перед началом работ рекомендуется ознакомиться с технологией проверки исправности нагревательного прибора.

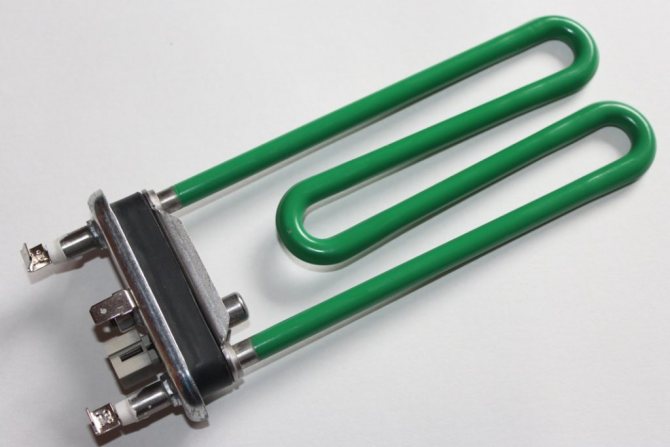

Покупка нагревателя

Как правило, ремонт ТЭНа в стиральной машине Самсунг невозможен, поэтому нужно менять его.

Перед тем, как извлекать старый ТЭН, купите новый. Но будьте предельно сосредоточены на покупке, новый элемент должен полностью соответствовать вашей модели и марке СМА. Если сомневаетесь, тогда сначала нужно достать деталь и взять ее с собой в магазин.

Также можно заказать элемент в интернет-магазине, там часто можно найти дешевле. Но будьте внимательны – не покупайте слишком дешевые запчасти. В среднем, цена на ТЭН для СМ Самсунг варьируется в таком диапазоне: 500-1500 руб.

Покупка нагревателя

Зная, какой в вашей стиральной машине Samsung установлен ТЭН, вы должны выбрать аналогичный — не только по внешнему виду, но и по мощности.

Важно! Мощность нагревателя в моделях SAMSUNG обычно составляет 1850 или 1900 Ватт.

Назначение элемента

Замена ТЭНа в стиральной машине Самсунг (Samsung): местонахождение,  как снять своими руками, поменять с видео
Трубчатый нагревательный элемент стиральной машины предназначен для нагрева воды. ТЭН представляет собой металлическую трубку, которая заполнена теплопроводящим электроизолятором.
По его центру проходит токопроводящая нить, обеспечивающая передачу необходимой удельной мощности и нагрев воды.

Ее концы припаяны к контактам, на которые подается напряжение при работе стиральной машины.

Активация работы ТЭНа запускается сигналом, исходящим из модуля управления. Элемент при этом прогревается, и отдает тепло воде, нагревая ее до необходимой температуры.

Кроме стиральных машин, ТЭНы используются в:

  • кипятильниках,
  • электрочайниках,
  • посудомоечных машинах,
  • отопительных котлах и т.д.

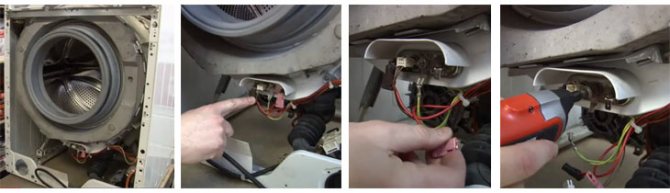

Замена нагревателя

Если фронтальную панель вы сняли, новую деталь уже купили, то пришло время отремонтировать машинку. Разберемся, как достать ТЭН без особых хлопот:

  1. Вооружившись торцевым ключом, отвинтите гайку. Крепление находится в самом центре хвостовика, между его контактами.
  2. Ухватитесь за оба контакта старой детали и расшатайте ее.
  3. Небольшим молотком или тем же ключом ударьте по шпильке, на которую была накручена ранее снятая гайка.
  4. Шпилька провалилась внутрь? Отлично, продолжайте.

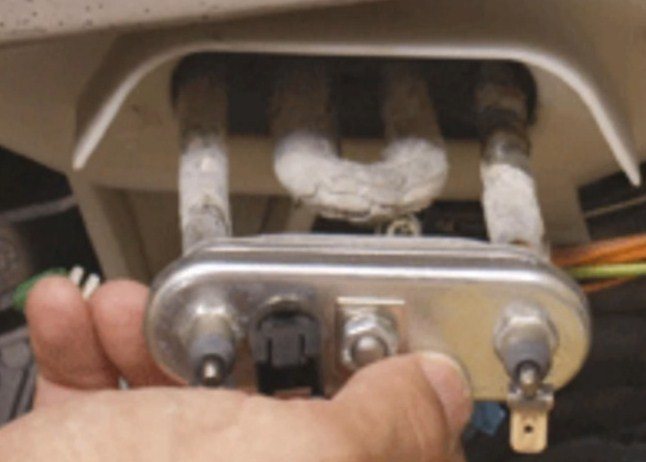

    Замена нагревателя

  5. Минусовой отверткой подденьте деталь, смещая таким образом ее с места.
  6. Потяните за контакты, чтобы достать ТЭН из паза.

    Замена нагревателя

Внимание! Не переусердствуйте, доставая ТЭН: если контакты отломятся, достать нагреватель будет сложнее.

Сколько стоит заменить ТЭН на стиральной машине

Стоимость работ по замене нагревателя без учета цены нового ТЭНа — от 1400 рублей

. Точная сумма рассчитывается мастером на месте и зависит от марки и модели стиральной машины. Ниже в таблице приведена цена работы по замене ТЕНа по маркам стиральных машин. В неё входит:

  • работы по разборке стиральной машины и снятию неисправного ТЭНа;
  • установка нового нагревательного элемента и сборка машинки

Внимание!Стоимость самого ТЭНа (запчасти) в эту сумму не входит.

Марка стиральной машиныСтоимость работ по замене*
Выезд мастераБесплатно
Стиральная машина Boschот 1700 руб.
Стиральная машина Indesitот 1500 руб.
Стиральная машина Samsungот 1800 руб.
Стиральная машина LGот 1800 руб.
Стиральная машинка Aristonот 1500 руб.
Стиральная машина Candyот 1600 руб.
Стиральная машина Electroluxот 1700 руб.
Стиральная машина Zanussiот 1800 руб.
Стиральная машина Mieleот 2900 руб.
Стиральная машина Whirlpoolот 2100 руб.
Стиральная машина BEKOот 1600 руб.
Стиральная машина Siemensот 2300 руб.
Стиральная машина Ardoот 1700 руб.
Стиральная машина AEGот 1800 руб.
Стиральная машина Brandtот 1600 руб.
Стиральная машина Атлантот 1400 руб.
Стиральная машина Gorenjeот 1900 руб.
Стиральная машина Hotpoint Aristonот 1900 руб.
Другая маркаот 1400 руб.

* Указана стоимость ТОЛЬКО ЗА РАБОТЫ

по замене ТЭНа, цена нового нагревателя сюда не входит

Где он находится?

Для того, чтобы получить доступ к нагревательному элементу, необходимо выполнить частичный разбор стиральной машины. Для этого понадобится набор отверток. В большинстве моделей машин Самсунг нагревательный элемент находится внизу с организацией доступа с фасадной стороны.

Перед тем как приступить к ремонту, необходимо выполнить подготовительные работы:

  • Замена ТЭНа в стиральной машине Самсунг (Samsung): местонахождение,  как снять своими руками, поменять с видео
    Слить воду, если она есть в баке.

  • Отключить стиральную машину от электросети, вытащив вилку из розетки.
  • Перекрыть подачу воды на машину.
  • Вытащить кювету для засыпания стирального порошка.
  • Выдвинуть машину таким образом, чтобы обеспечить себе свободный доступ к ней со всех сторон.
  • Со стороны задней стенки открутить винты, которые удерживают верхнюю панель.
  • Сдвинуть верхнюю крышку и снять ее.
  • В верхней части машины, со стороны фасада и с торцов, найти и выкрутить винты, которые удерживают панель с индикаторами. Так как она соединена с машиной не только наружным крепежом, но и проводами, расположенными с внутренней стороны, действовать следует очень аккуратно.
  • Отвинченную панель кладут сверху на машину, не нарушая контакты.
  • Находят все винты, которые удерживают фасадную панель, и отвинчивают их.
  • Фасадную панель снимают. В районе замка люка эта панель имеет соединение с машиной проводкой. Провода нужно аккуратно отсоединить, а панель с дверцей люка убрать в сторону.

При снятых панелях можно получить доступ к ТЭНу. На этом этапе сам трубчатый элемент еще не виден, для обзора доступно только крепление и подвод контактов.

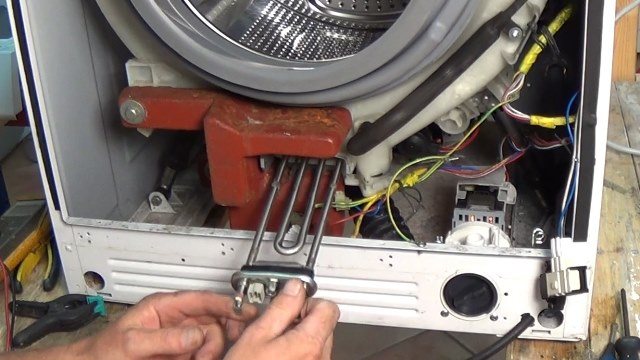

Визуальная оценка и установка

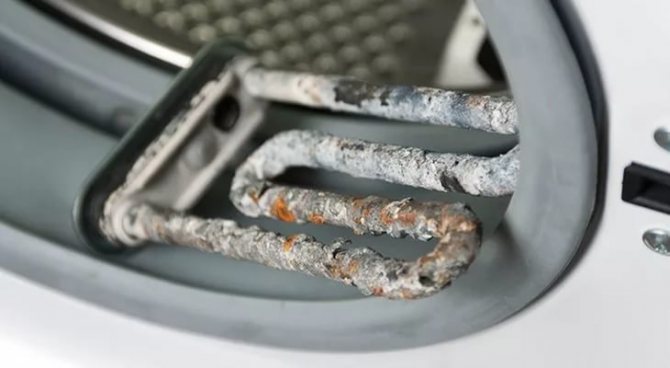

Достав ТЭН, вы сразу же можете без особых приспособлений понять, в каком состоянии находится деталь. Мы на 95% уверены, что на нем накипь, а если заметны черные пятна, ТЭН наверняка перегорел.

Визуальная оценка и установка

Установка ТЭНа максимально проста:

  1. Проверьте сопротивление нового элемента тестером. Нужно убедиться в том, что деталь не бракованная.
  2. Смажьте уплотнитель смазкой или машинным маслом. Идеально подойдет средство WD-40.
  3. Установите деталь вместо старой.

    Визуальная оценка и установка

  4. Вставьте обратно датчик температуры.
  5. Подключите проводку.

Теперь вы знаете, что замена нагревательного элемента в стиральной машине Самсунг не потребует от вас особого инструмента и специальных навыков: с таким ремонтом справится даже новичок.

Читайте также:  Процедура опломбировки счетчиков воды: стоимость и советы

Профилактические меры

Чтобы избежать поломок нагревательного элемента, в первую очередь следует внимательно ознакомиться с инструкцией и пользоваться прибором, так как описано в ней. Также важно правильно ухаживать за агрегатом. К примеру, стиральные средства надо использовать только те, которые предназначены для машинок-автомат.

При выборе следует обращать внимание, чтобы порошок и другие вещества были качественными, так как подделка может привести к существенным поломкам в устройстве.

Накипь образуется при повышенной жесткости воды. Данная проблема неизбежна, поэтому периодически следует пользоваться специальными химическими средствами для ее решения. Также необходимо проводить очистку внутренних деталей стирального устройства от накипи и грязи.

О том, как заменить ТЭН стиральной машины Samsung, смотрите далее.

Замена тэна в стиральных машинах самсунг, lg, причины вызывающие поломки тэн

Как поменять тен в стиральной машине самсунг?

По истечении определенного времени в период использования стиральной машины не исключен выход из строя нагревательного элемента — ТЭНа. С помощью этого ТЭНа осуществляется нагрев воды в СМА до определенного уровня температуры. Температура выбирается при выборе режима стирки. Свидетельством повреждения ТЭНа может служить плохо постиранная одежда либо на экране управления появится сообщение о неисправности, состоящее из символов «НЕ» или «ТЕ». Такое сообщение означает неисправность ТЭН или температурного датчика воды.

Рассмотрим причины поломки ТЭН в СМА Samsung и разберемся, как поменять тен в стиральной машине Самсунг в домашних условиях.

Причины поломки ТЭНа

Существует несколько причин неисправности:

  • Перегорела спираль внутри ТЭНа.
  • Сбой программы в микроконтроллере (бывает очень редко).
  • Неисправность датчика температуры, расположенного в конструкции ТЭНа.

Причиной перегорания ТЭНа может быть вода низкого качества, т. е. жесткая вода. При стирке в такой воде во время ее разогрева на ТЭНе образуется налет из накипи. Если не проводить техническое обслуживание СМА хотя бы один раз в три года либо не использовать специальные средства против накипи, на ТЭНе увеличивается толщина налета. Тепло от нагревателя к воде передается все меньше, и спираль от превышения температурного режима перегорает.

В случае возникновения неисправности во время работы СМ потребуется вылить воду из бака и извлечь вещи. В аварийной ситуации слить оставшуюся воду можно через клапан машинки, который расположен в нижнем правом углу под крышкой.

Для того чтобы произвести замену ТЭНа в стиральной машине lg, потребуется перекрыть подачу холодной воды из системы водоснабжения, отсоединить шланг подачи воды от машины, отсоединить шланг слива воды от канализационной трубы. Снять крышку с задней стороны, снять ремень от двигателя к барабану, и нагревательный элемент будет доступен для замены. В стиральных машинах Samsung все несколько иначе. ТЭН может быть установлен как с передней, так и с задней стороны машины. Снятие передней стенки осуществляется немного сложнее, чем задней.

Как снять ТЭН со стиральной машины Самсунг

Вот как происходит замена ТЭНа на стиральной машине Samsung (далее СМА):

  • Сливаем оставшуюся воду из емкости бака, через сливной клапан, находящийся в правом нижнем углу машины.
  • Полностью извлекаем лоток подачи моющих средств, с помощью нажатия на кнопку внутри лотка.
  • Откручиваем винты крепления верхней крышки СМА Самсунг, находящиеся с задней стороны машины вверху.
  • Если нет возможности определить визуально, с какой стороны находится ТЭН, тогда откручиваем винты задней стенки.
  • В случае отсутствия ТЭНа с задней стороны следуем пунктам указанным ниже.
  • Откручиваем два винта, находящиеся на панели управления под лотком СМА и один винт с правой стороны панели управления;
  • Отодвигаем панель в сторону, не отсоединяя ее от проводов.
  • Отсоединяем нижнюю пластиковую панель, за ней скрыты винты. Откручиваем их.
  • Откручиваем винты крепления передней панели, расположенные вверху под панелью управления.
  • Снимаем хомут с резиновой манжеты люка, подцепив его тонкой отверткой в месте расположения шарнира дверцы.
  • Отворачиваем крепежные винты блокировки дверцы (снимать блокировку дверцы необязательно, но нужно быть осторожным с проводниками идущими к блокировке дверцы при снятии лицевой панели).
  • Приподнимая панель, снимаем ее с двух крючков. Снимать нужно аккуратно, не торопясь, чтобы не оторвать провода блокировки дверцы (в случае, если блокировку дверцы не снимали). После того как сняли лицевую панель, отодвиньте ее в сторону, прислонив сбоку к машине.

Способы, перечисленные выше, ответят и на вопрос — как снять тен в стиральной машине L. G. Внизу барабана находится ТЭН, к нему подключены четыре провода, с помощью трех клемм (две клеммы подключаются к двум крайним контактам нагревательного элемента, третья клемма, имеющая два проводника, подключается к контактам температурного датчика, расположенным в середине ТЭНа).

Проверка работоспособности

Перед заменой нагревателя будет целесообразно определить, исправен ТЭН или нет.

Определить исправность ТЭНа можно мультиметром, не извлекая его из барабана. Выполнив следующее:

  • Включаем мультиметр, выбираем функцию измерения сопротивления, выставляем значение в Омах в пределах 1 кОм, можно меньше 100−1000 Ом.
  • Для правильной диагностики, потребуется отсоединить клеммы от контактов нагревательного элемента, предварительно зарисовав схему подключения проводов, по расцветке. Отсоединять клеммы нужно аккуратно, для этого потребуется тоненькая отвертка для отгибания язычка, фиксирующего клемму
  • Два щупа мультиметра подключаем к выводам нагревательного элемента.
  • По результатам измерения сопротивления определяем, исправен ТЭН или нет. Сопротивление равное 25−35 Ом или близкое к этому, означает, что ТЭН исправен. Сопротивление ТЭНа может быть разным, в зависимости от его мощности. Сопротивление, равное 0 либо 1 Ом, свидетельствует о неисправности нагревателя.
  • Если ТЭН исправен, то производим измерение сопротивления температурного датчика. Если сопротивление равно 0 Ом, то датчик подлежит замене.

Ремонту ТЭН не подлежит. Нужно будет приобрести его в сервисе или заказать в интернет-магазине или в специализированном магазине. Нагревательный элемент должен соответствовать марке машины, размерам, номинальной мощности и номинальному напряжению. Обычно мощность находится в пределах 1800−1900 Вт.

Замена ТЕНа на стиральной машине Samsung

Выполняем необходимые манипуляции в следующей последовательности:

  • Отворачиваем гайку с помощью торцевого ключа.
  • Раскачиваем ТЭН за контакты, в разные стороны.
  • С помощью молоточка или ключа постукиваем по шпильке с резьбой, где была закручена гайка, чтобы она провалилась вглубь ТЕНа.
  • С помощью небольшой плоской отвертки аккуратно подгибаем фланец ТЕНа, чтобы сдвинуть с посадочного места.
  • Тянем ТЭН за контакты и извлекаем его наружу (Внимание! При захвате за контакты, не отломите их, иначе извлечь деталь будет сложнее).

После извлечения детали ее поверхность наверняка будет покрыта слоем накипи с черными пятнами, свидетельствующими о поломке ТЭНа.

Порядок установки

  • Измеряем сопротивление нового ТЕНа для определения его исправности.
  • Смазываем резиновую поверхность техническим маслом.
  • Вставляем его на место в бак.
  • Закручиваем гайку на тене, затягиваем ее.
  • Устанавливаем температурный датчик.
  • Подсоединяем проводники к контактам.
  • В обратной последовательности производим сборку.
  • Проверяем в работе.

Заменить тэн в стиральной машине LG, можно по вышеописанному методу.

Перед заменой детали проверьте отверстие, где она была установлена. Во время использования в нем может накопиться грязь, мусор. С помощью тряпочки и отвертки либо другого инструмента прочистите отверстие от посторонних предметов, чтобы машина прослужила долго.

Дополнительные рекомендации

Перед тем как поменять ТЭН, проверьте отверстие, в котором он был установлен.

С годами в нем могут собираться грязь, накипь и мусор. Новой детали это все может помешать стабильно работать. Возьмите тряпочку и прочистите отверстие. Также можно надеть плотную перчатку и аккуратно убрать мусор пальцами.

Теперь вы знаете, как поменять ТЭН, чтобы стиралка нормально грела воду. Как заменить тен в стиральной машинке Samsung самостоятельно.

Где находится ТЭН

Нагреватель трубчатого типа или ТЭН, в стиральных машинах марки Самсунг обычно находится на фланце. На нем же расположен и предохранитель. В случае поломки, можно обойтись без обращения в сервисный центр, если знать, как поменять ТЭН на стиральной машине Самсунг самостоятельно.

Меняем нагревательный элемент

В машинке Самсунг нагревательный элемент расположен впереди и для его извлечения, придется снять переднюю панель. Несмотря на то, что спереди машинки Samsung находится дозатор для моющих средств, панель управления и люк для загрузки белья, заменить ТЭН не так сложно, как может показаться на первый взгляд.

В таком расположении нагревателя есть и плюс – не придется разворачивать агрегат и отключать стиралку от водопроводных и канализационных коммуникаций. Соответственно, и грязи после такого ремонта будет меньше.

Передняя панель демонтируется следующим образом:

  • Воду, оставшуюся в баке необходимо слить, для чего нужно вынуть сливной фильтр;
  • Контейнер для стирального порошка необходимо вынуть, нажав на маленькую кнопку, расположенную внутри него;
  • После удаления дозатора, откроется доступ к двум крепежам, которые нужно удалить;
  • Вывинчивается винт, расположенный на панели управления;
  • Не снимая, переднюю панель следует сдвинуть в сторону;
  • При помощи тонкой отвертки нужно подцепить удерживающий уплотнительную манжету хомут, вывернув ее внутрь барабана;
  • Открутить крепления, удерживающие небольшую панель, расположенную около фильтра для мусора. Панель также удобно поддеть отверткой для удобства демонтажа;
  • За панелью обнаружатся четыре крепежа, которые следует открутить;
  • Панель управления слегка приподнять и поставить ее на верхнюю стенку машины. На месте панели три шурупа – их следует выкрутить. Главное не порвать провода, идущие к панели;
  • Снять фронтальную стенку, подняв ее вверх и, сняв с двух удерживающих ее крючков. При этом, не следует тянуть ее слишком сильно, чтобы не оторвались провода блокиратора люка;
  • Панель управления теперь нужно опустить вниз, чтобы она не мешала ремонту и не слетела с крышки.
Читайте также:  Закон о счетчиках на воду: правила и требования по установке и поверке приборов учета в Постановлениях Правительства РФ

За снятой передней стенкой находится хвостовик ТЭНа, расположенного под баком. Прежде чем менять нагреватель, полезно убедиться в том, что старый элемент действительно сгорел. Для этой цели используется мультиметр, которым замеряется сопротивление на проблемном нагревателе.

Для того, чтобы снять неисправный нагреватель:

  • При помощи ключа (торцевого) необходимо отвинтить центральную гайку. Она расположена на хвостовике, в середине контактов;
  • От контактов следует отсоединить провода, запомнив их расположение;
  • Неисправный нагреватель нужно раскачать, взявшись за контакты;
  • Рукой или молотком, следует постучать по шпильке, на которой находится гайка, которую уже открутили, чтобы она продавилась внутрь;
  • Плоской небольшой отверткой поддевается старый ТЭН, чтобы сдвинуть с места;
  • Вытащить нагревательный элемент из удерживающих его пазов.

Важно: при смене неисправной детали, главное не применять слишком больших усилий, чтобы не отломить контакты. Тогда вытащить ТЭН будет намного сложней.

Для установки нового ТЭНа:

  • Проверить работоспособность нового нагревателя. Для этого используется мультиметр. Это исключит вероятность установки бракованной детали;
  • Резиновую уплотнительную манжету необходимо смазать машинным маслом или специальной смазкой. Рекомендуется пользоваться смазкой WD-40;
  • Новый ТЭН следует вставить на то место, на котором стоял прежний;
  • Температурный датчик, если решено его не менять, устанавливается также на прежнее место;
  • Провода, отключенные перед демонтажем старого нагревателя, необходимо подключить к новому элементу.

Причины неисправности

О неисправности нагревательного элемента говорит холодная стирка. Машина не реагирует на выбор пользователя высокотемпературного режима и вода не нагревается. В моделях Самсунг Даймонд на дисплее появляется сообщение об ошибке Н1, при этом стирка закончится раньше времени.

Причина такого поведения машинки:

  • Неисправность блока управления;
  • Сбой в работе датчика температуры;
  • Сгоревший ТЭН.

Причиной выхода из строя нагревательного элемента чаще всего является использование слишком жесткой воды. В результате стирки в жесткой воде, на ТЭНе начинает образовываться слой накипи, которая препятствует его нормальному нагреву. Как следствие, нагреватель перегревается и в итоге сгорает.

Попутные работы

Перед заменой ТЭНа рекомендуется на всякий случай проверить старый. Если вдруг окажется, что он исправен, а машина не греет воду, то причина не в сгоревшем ТЭНе.  Иногда бывают сбои в блоке электроники машинки.

Тестер или мультиметр, настраивается для проверки сопротивления. Значение в Омах следует выставить самое низкое из возможных на приборе.

При проверке нагревателя:

  • С контактов ТЭНа и датчика температуры необходимо снять все провода. Действовать следует аккуратно, чтобы случайно не оборвать провода;
  • Щупы нужно подсоединить к контактам;
  • В зависимости от показаний тестера, ситуация оценивается: если прибор показывает величину от 25 до 30 Ом – ТЭН работоспособный. Если на дисплее прибора высвечивается 1 или 0, то нагреватель подлежит демонтажу и его придется заменить.

Если под рукой не оказалось мультиметра, то оценить состояние ТЭНа можно и без него, проведя визуальный осмотр. Если деталь покрыта слоем накипи или наблюдаются черные потемнения на его поверхности, то в 95% случаев пришло время его менять.

Профилактика

Для предотвращения подобной ситуации, ведущей к выходу ТЭНа из строя, воду необходимо смягчать перед использованием. Это делается добавлением в лоток для моющих средств, специальных средств, типа Колгон или ему подобных.

Применение такой профилактики является ежедневной, но не единственной:

  • При загрузке вещей в барабан, необходимо следить за их равномерным распределением и количеством. Как перегруз барабана, так и неравномерность вещей в нем, часто становится причиной неисправности машины;
  • Не стоит слишком часто стирать при температурном режиме выше 90 градусов. Стиральная машина прослужит гораздо меньше, если часто пользоваться режимом кипячения;
  • При закладке в барабан вещей, необходимо тщательно проверять карманы, чтобы мелкие вещи, такие как ключи, монеты, зубочистки и другие предметы с острыми краями, могут испортить машину;
  • Вещи, на которых есть пряжки, металлические замки, крупные пуговицы необходимо стирать в особом мешке, который можно приобрести в магазине или сшить самостоятельно. Обувь стирают в таких мешках всегда;
  • Ни в коем случае не следует оставлять стиральную машину без присмотра надолго при стирке. В таком случае, если прибор подаст тревожный сигнал, то владелец сможет вовремя принять необходимые меры и предотвратить поломку.Кроме того, если произойдет протечка, то от скорости принятия экстренных мер, зависит вероятность проведения ремонта помещения или нет;
  • После каждой стирки нужно протирать контейнер для порошка и оставлять загрузочный люк для проветривания;
  • Фильтр желательно чистить после каждой стирки и через него же или через аварийный шланг нужно сливать остатки воды;
  • Резиновую манжету люка следует протирать после стирки насухо, не допуская остатка влаги в ее пазах. В противном случае, резина манжеты может порваться и ее придется менять.

Важно: при стирке нежелательно выключать машину, обесточивая ее. Это может привести к выходу из строя управляющего модуля.

Независимо от использования средств для борьбы с жесткой водой, машину нужно периодически чистить. Это необходимо делать один раз в два – три года. Один раз в полгода следует проводить химическую чистку.

Для проведения химической чистки, в лоток для стирального порошка добавляется специальное средство. Его можно приобрести в магазинах бытовой химии. После этого, машину нужно запустить без белья на долгий цикл стирки при высокой температуре. В результате, машина очистится от грязи на ее внутренних частях. В отличие от механической, химическая очистка требует только времени.

Механическая чистка производится следующим образом:

  • Верхнюю крышку, заднюю и поддон (в случае его наличия) следует снять;
  • Патрубок слива снимается и чистится вручную;
  • Помпу необходимо достать и почистить;
  • Патрубок, ведущий к баку от порошкоприемника нужно снять и тщательно промыть;
  • Мусорный фильтр необходимо снять и почистить;
  • Сливной и наливной шланг следует снять и тщательно промыть.

В результате проведения рекомендуемых мер профилактической чистки и следуя правилам стирки, срок службы стиральной машины существенно продлится и не возникнет необходимость проведения ремонта из-за очередной поломки. Однако, проводить их следует аккуратно и внимательно, тщательно фиксируя после чистки снятые детали и не забывая ставить их на место.

Признаки, что сгорел ТЭН в стиральной машине

Любую неисправность в стиральной машине характеризует ряд симптомов. Опытный мастер по таким косвенным признакам, не проводя точной диагностики, может определить, какой узел, скорее всего, вышел из строя. Десятки тысяч ТЕНов, заменённых мастерами «РемБытТех», позволили нам составить точный список признаков, которые косвенно могут указывать на поломку нагревательного элемента.

  • Стиральная машина не греет воду.
    Именно так это проявится во время стирки, если ТЕН«сгорел» или на профессиональном языке – «в обрыве». При этом программы стирки в холодной воде без нагрева могут выполняться штатно. Современные модели стиральных машин при поломке нагревателя, как правило, показывают ошибку нагрева «доходя» до момента включения ТЭНа. «Древние» машинки могут стирать бесконечно в ожидании, пока вода нагреется.
  • Стиральная машина выбивает автомат
    сразу после запуска стирки или через 8-12 минут, когда включается нагрев. Такая ситуация характерна для короткого замыкания спирали внутри нагревателя.
  • Стиральная машина выбивает УЗО
    сразу после включения или во время нагрева воды. Так проявляет себя замыкание нагревательного элемента на корпус (пробой) или утечка тока на корпус во время нагрева из-за плохой изоляции ТЭНа.

Обратите внимание!
Что данные симптомы лишь косвенно указывают на неисправность ТЕНа. Для точного диагноза необходима проверка (прозвонка) ТЭНа мультиметром. Другие возможные неисправности, сопровождающиеся указанными признаками, представлены в статьях
«Что делать, если стиральная машина не греет воду»и«9 причин, почему стиральная машина выбивает автомат».

Источники

  • https://WyseDevice.ru/uborka/zamena-tena-na-stiralnoj-mashine-samsung.html
  • https://IvSteklo.ru/elektrika-drugoe/gde-nahoditsya-ten-v-stiralnoj-mashine-samsung.html
  • https://megavat116.ru/kak-pomenyat-ten-v-stiralnoy-mashine-samsung/
  • https://stiralkaman.ru/zapchasti/kak-zamenit-ten-v-stiralnoj-mashine-samsung.html
  • https://MiniMaxTech.ru/kliningovaya/zamena-tena-na-stiralnoj-mashinke-samsung.html

Понравилась статья? Поделиться с друзьями:
Bazliter.Ru
Adblock
detector
Gogetlinks12773
