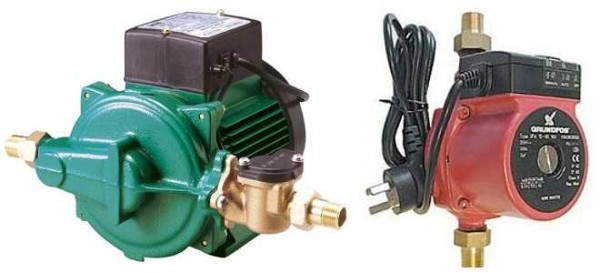

  22. Насосы, повышающие давление воды в водопроводе
  23. Подогрев
  24. Небольшие монтажные хитрости
  25. Как выполняется водоснабжение дачи зимой
  26. Достоинства полипропиленовых труб
  27. Отличия зимнего водопровода от летнего
  28. Составные элементы водоснабжения
  29. Видео о монтаже зимнего водопровода
  30. Устройство типовой водопроводной системы

Особенности обустройства зимнего водопровода

Бесперебойное водоснабжение на даче необходимо при условии, что проживание в доме будет круглогодичным, а не временным.

Источники воды:

  • колодец;
  • скважина.

Зимний водопровод в дачном доме — автономная система водоснабжения, имеющая как положительные, так и отрицательные черты.

Плюсы:

  • автономность и возможность водозабора вручную;
  • долголетие источника воды;
  • самостоятельное сооружение колодца;
  • самостоятельная очистка колодца.

Минусы:

  • при нарушении правил установки водозабора промерзание элементов системы;
  • изменения уровня воды;
  • возможность попадания загрязненных вод с поверхности почвы.

Зимний вариант водоснабжения имеет ряд особенностей:

  • обязательная система консервации;
  • установка под уклоном;
  • утепление источника воды.

Систему консервации можно не устанавливать, если проживание круглогодичное и нет необходимости периодически сливать воду.

Способы устройства зимнего водопровода

Монтаж подземного трубопровода следует хорошо продумать. Существует 3 способа установки круглогодичного водоснабжения: углубить водопровод так, чтобы не промерзал, утеплить систему водоснабжения или углубить с элементами утепления. Требуется подготовка траншеи, в которую будет устанавливаться зимний вариант водопровода.

Ниже глубины промерзания

Глубина промерзания зависит от географического положения и климатических условий. Труба укладывается ниже глубины промерзания в среднем на 0,3 м. Перед определением глубины траншеи следует изучить статистические данные погодных условий за последние 5-10 лет.

Разновидность материала Полипропиленовые Металлические Металлопластиковые
Плюсы
  • выдерживают массу грунта, оказывающего давление на конструкцию сверху;
  • не подвергаются коррозии;
  • небольшой вес.
  • выдерживают массу грунта, оказывающего давление на конструкцию сверху.
  • выдерживает массу грунта, оказывающего давление на конструкцию сверху.
Минусы
  • необходимо специальное оборудование (утюг) для соединения труб.
  • подвержены коррозии;
  • разрыв конструкции при промерзании;
  • вес.
  • разрыв конструкции при промерзании.

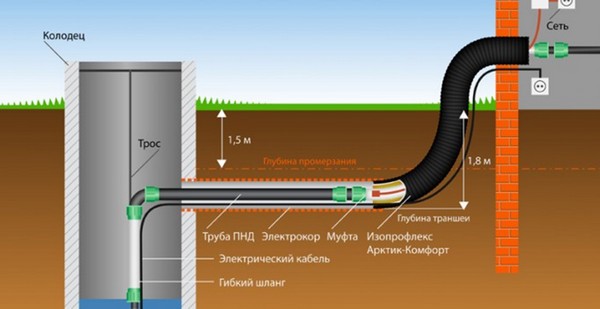

Схема водопровода в частном доме.

Во время проектирования зимнего водоснабжения из колодца или скважины необходимо учитывать, что чем меньше стыков в трубопроводе, тем меньше шансов возникновения течи. При необходимости состыковки деталей следует обеспечить герметичность соединения.

Последствия отсутствия герметичности:

  • труднодоступность проблемной зоны;
  • раскопка траншеи;
  • в зимнее время возможен разрыв.

Диаметр труб выбирается исходя из объема потребления воды и протяженности конструкции.

Утепление водопровода

Не один метод монтажа не обеспечивает защиту от промерзания водопровода в зимнее время, но если придерживаться простых правил, можно избежать дополнительных проблем. Глубина укладки водопроводной ветки составляет 0,6 м. Траншея выкладывается кирпичами или блоками из бетона.

Способы утепления трубопровода:

  • экструзионный пенополистирол;
  • пенопласт;
  • минеральная вата;
  • электропровода.
Вид материала Экструзионный пенополистирол Пенопласт Минеральная вата
Плюсы
  1. Устойчив к влаге.
  2. Повышенная жесткость.
  3. Срок службы более 30 лет.
  4. Паронепроницаемость.
  1. Легкий, пористый.
  2. Держит тепло.
  3. Устойчив к влаге.
  4. Устойчив к изменениям температурного режима.
  1. Устойчива к изменениям температуры.
  2. Теплопроводность напрямую зависит от плотности утеплителя.
  3. Материал огнеупорный, экологически чистый.
Минусы
  1. Материал горючий.
  2. Недостаточно чисты с точки зрения экологии.
  1. Материал горючий, неустойчив к воздействию грызунов.
  1. Неустойчива к влаге.

Провода, подогревающие водопровод, располагаются по всей его длине. Датчик регулирует температурный режим. Кабель, обеспечивающий подогрев, можно приобрести в специализированном магазине.

Трубопровод утепление на зиму

Утепление трубопровода.

Инструкция: обустройство водопровода пошагово

Чтобы решить, как завести воду в дом из колодца, стоит предварительно рассчитать расстояние и разметить линию укладки труб: лучше, если удастся провести трубы по прямой. Фитинги для углового соединения стоят дорого. Для работ придется подготовить:

  • Трубы, соединители, кран.
  • Изоляцию, ленту для уплотнения резьбовых соединений.
  • Герметик для заделки входа в стенку.

Чтобы сделать водопровод из колодца не только бюджетным, но и как можно более долговечным, придется приложить массу усилий. Начинают с осушения колодца – всю воду необходимо выкачать, чтобы получить доступ для монтажа внутренних труб. Следующий этап – подготовка траншеи. Выкапывают узкую полость глубиной от 1,5 – 1,8 м. Грунт зимой промерзает до 150 см вглубь, поэтому следует провести трубы на глубине, где нет риска замерзания.

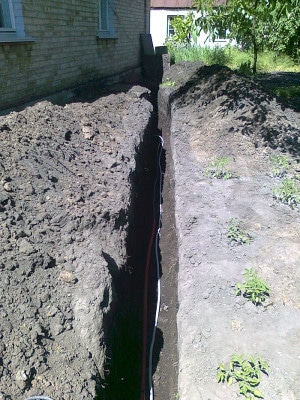

Траншея для укладки трубопровода от колодца

Грунт на дне тщательно трамбуют. Желательно использовать короб, если используется погружное оборудование, для защиты кабеля.

В месте входа в колодец пробивают отверстие, в которое монтируют сгон, или короткий кусок трубы. С обеих сторон тщательно герметизируют место входа. Нельзя использовать герметики, которые могут попасть в воду. Лучше использовать специальные растворы.


Изолированный сгон

Прокладывают трубу по всей длине траншеи. Трубы соединяют фитингами, изолируя стыки лентой. Аналогично обустраивают место входа трубы в подвал.


Проведенная труба

До того, как подвести из колодца воду в дом, формируют развязку внутри кольца. К сгону присоединяют трубу, колено, подающую трубу. Целесообразно установить кран, которым можно перекрыть подачу на время ремонта. Нижний конец трубы присоединяют к входу в насос или оборудуют фильтром, если подключается наружное насосное оборудование.


Монтаж внутри колодца с врезкой крана

Насос подсоединяют к трубе после установки обратного клапана, который блокирует отток воды из трубопровода. Проверяют герметичность соединений. Для удобства можно использовать полужесткую трубу. Места соединений фиксируют хомутами.


Готовый к установке насос

Если заводской комплектацией не предусмотрена поплавковая защита, дополнительно устанавливают и подключают 2 – 3 элемента, которые фиксируют минимальный и максимально допустимый уровень рабочей среды. Насос обязательно обвязывают прочными тросами. Опускают в строго вертикальном положении.


Используют дополнительный страховочный трос для защиты от обрыва

Поверхностное оборудование собирается единым блоком: насос, гидроаккумулятор, автоматика и система фильтрации. По стандартной схеме водоснабжения из колодца насосную группу устанавливают в сухом помещении. Температура в месте расположения не должна снижаться ниже +5ОС. Фиксируют блок на деревянной основе. Насосы продают с совместимыми с каждой моделью гидроаккумуляторами – небольшого объема емкостями.


Сборка поверхностного оборудования

На корпус бака, насоса, в месте входа труб устанавливают манометр и датчики контроля давления. Настраивают рабочие показатели. Нижний показатель, при котором будет включаться мотор, устанавливают на 1 – 1,5 бар, верхний – 2 – 3 бар. Последовательно собирают фильтровальную систему.


Фильтр и защитная автоматика в сборе

Уход за домашним водопроводом из колодца заключается в регулярной очистке, дезинфекции места забора воды. Для этого осушают колодец, осматривают и герметизируют швы, чистят стенки, меняют донный фильтр. Длительная и надежная работа электрооборудования напрямую зависит от корректности его установки и настройки.

Сложность не в том, чтобы за день подвести воду в дом из шахтного колодца, а в том, как это сделать правильно. Консультации и помощь специалистов не будут лишними: мастера знают, на чем можно сэкономить, какие детали лучше, какой мощности и ценовой категории оборудование нужно выбрать. Профессиональный монтаж системы обойдется не намного дороже, а владелец получит гарантию надежности водопровода и чистоты питьевой воды.

Подготовительный этап

вода на даче зимой из колодца

Несомненно, зимний вариант водопровода намного лучше летнего. Перед тем как его сделать своими руками, стоит изучить каждый этап отдельно и понять, какое дополнительное оборудование вам понадобится.

На этапе проектирования нужно решить ряд определённых задач:

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

  1. Чтобы правильно запроектировать систему водоснабжения дачи или загородного дома, необходимо учесть все требования к коммуникациям, а также определить их эксплуатационные параметры.
  2. Затем нужно вычислить общее число водопотребления, а также определить объёмы по отдельным узлам.
  3. Теперь можно составлять схему водоснабжения дома или дачи. На этом этапе вы сможете понять, что вам понадобится для того, чтобы сделать водопровод на летний и зимний период.

Особенности обустройства зимнего варианта водопровода из колодца в дом

Особенности обустройства зимнего варианта водопровода из колодца в дом

Когда проживание на даче постоянное, а не сезонное важно обеспечить бесперебойное водоснабжение.

Зимний вариант водопровода на даче или в доме из колодца представляет собой автономную систему водоснабжения со своими плюсами и минусами.

Достоинства:

  • автономность источника водоснабжения и возможность поднять воду с помощью обычного ведра;
  • сооружение колодца своими силами;
  • самостоятельная очистка;
  • длительное использование источника воды.

Недостатки:

  • промерзание элементов системы в случае неправильной установки водозабора;
  • непостоянный уровень водного зеркала;
  • попадание пыли, грязи в колодец с поверхности земли.

Особенности зимнего водопровода:

  • теплоизоляция колодца;
  • организация системы консервации;
  • установка труб с соблюдением определенного угла уклона.

От системы консервации можно отказаться, но только в том случае, если в загородном доме проживание круглогодичное и сливать воду не нужно.

На какую трубу закапывают водопроводную трубу

Отвечая на вопрос как сделать водопровод из колодца, следует обратить внимание на глубину залегания труб системы. Глубина, на которую следует укладывать трубы при организации системы водоснабжения участка, зависит в первую очередь от широты, на которой находится дача.

Например, в условиях столичной области нормальным считается глубина равная 1,6 метра. Этого будет достаточно, чтобы обеспечить не промерзание системы под действие морозов, которые возможны в зимнее время. При этом такая глубина позволит дать ответ и на вопрос как провести воду из колодца в дом, так как не надо будет думать о возможном промерзании системы.

Если же брать регионы юга страны, то там рекомендуется глубина закладки водопроводных труб 0,85 метра. В условиях северных широт специалисты рекомендуют укладывать водопровод на глубину не меньшую чем 2,75 метра.

Полезные советы

Для подбора утеплителя рекомендуется учитывать месторасположение будущей скважины

Принимают во внимание климат в регионе (от него зависит глубина промерзания почвы и грунта), уровень нахождения подземных вод, расположение скважины под помещением или на самом земельном участке.
Рекомендуется учитывать расположение канализации.
На земельном участке лучше делать дренаж для избавления от грунтовых вод.
Если используется утепляющий материал, больше всего подойдет пенополистирол, обладающий специфическими свойствами.. Предыдущая запись Монтаж скважинного насоса

Предыдущая запись Монтаж скважинного насоса

Следующая запись Выбор оборудования для скважины с кессоном

Установка оборудования

водоснабжение зимой из колодца

И зимний, и летний вариант устройства  подразумевает использование гидроаккумулятора. Это ёмкость, частично заполненная водой. Когда воды становится меньше, давление воздуха в баке падает и это приводит к включению насоса. При повышении давления воздуха из-за заполнения бака водой насос отключается.

Обычно гидробак бывает объёмом от 50 до 200 л. Небольшой ёмкости будет достаточно для дачи, а загородный дом потребует более вместительный резервуар. При этом чем больше объём гидробака, тем реже будет включаться насос, а следовательно, тем меньше он износится и больше прослужит. Чтобы предотвратить замерзание воды зимой, бак лучше устанавливать в тёплом помещении. Идеально подходит чердак дачи или загородного дома.

Важно знать: вместительный бак позволит вам запастись водой, которой вам хватит на сутки, если вдруг прекратится подача электричества. Однако большая ёмкость с водой может весить около тонны. Поэтому при установке бака в доме позаботьтесь об усилении строительных конструкций сооружения.

Электромагнитное реле давления, устанавливающееся на баке, позволяет запускать и выключать насос при заполнении и опустошении бака. Оно крепится сверху в горизонтальном положении.

Устройство водопровода на даче от колодца

Ранее приходилось производить полив при помощи обычных ведер, в которые набиралась вода из колодца. При этом такой процесс был физически утомительным и требовал большого количества времени. Поэтому сейчас с развитием технологий и появлением новым материалов есть возможность организовать на дачном участке собственный водопровод при наличии колодца.

Это очень эффективный способ наладить поставку воды в любую точку участка и непосредственно в дом. Не надо думать о том, где бурить скважину. Достаточно просто произвести правильное подключение системы водопровода к колодцу и можно пользоваться водой.

Такой вариант будет выгодным и с экономической точки зрения, так как не надо тратить средства на оборудование скважины. Достаточно просто произвести утепление колодца и системы водоснабжения. На эти цели потребуется намного меньше денег, чем при оборудовании нового источника воды на участке.

При этом наличие колодца имеет свои преимущества при организации системы водоснабжения.

1. Если на участке произойдёт отключение электричества, то не надо беспокоиться, что не будет воды. Сама конструкция колодца предполагает взятие от туда воды и ручным способом.

2. Вода, которая есть в колодце намного чище той воды, которую извлекают из скважины. Это связано с тем, что в ней меньшее количество примесей различных веществ. Это объясняется качество пластов, в которых содержится вода, извлекаемая из колодца.

3. Со временем каналы, по которым поступает на поверхность вода, имеют свойство засоряться. Поэтому надо производить их периодическую прочистку. Это намного легче делать в колодце, чем в скважине. Во втором случае требуется сначала установить, по какой причине не поступает вода, а потом провести поиск специалистов для её прочистки.

4. Если в качестве источника воды применяется колодец, то в нём намного легче устанавливать насос погружного типа. Тогда не может возникнуть ситуация связанная с застряванием агрегата как это бывает иногда в скважине.

5. Если в качестве источник воды используется скважина, то вода при консервации может уходить как в саму скважину, так и в канализационную систему. Это связано с небольшим объёмом трубы в скважине. Поэтому провести водопровод из скважины в дом не всегда эффективно. Для колодца такая проблема не существует.

Ниже представлена схема организации водопровода при помощи колодца на дачном участке с возможностью подачи воды в строение. При этом в такой системе рекомендуется применять водопроводные полиэтиленовые трубы. Так же необходимы будут трубы и фитинги ПНД для водопровода.

Устройство водопровода на даче от колодца

Зимнее водоснабжение из скважины

О том, какие бывают скважины, о типах обсадных труб, и о выборе насоса мы писали здесь:

Водопровод на даче из скважины: схемы, устройство и инструкция с фото, как сделать своими руками.

Если мы говорим о постоянном зимнем водоснабжении из скважины, то способа обустройства два:

— С помощью кессона.

— С помощью скважинного адаптера.

Кессон – это герметичная емкость, которую закапывают в землю. Она обеспечивает защиту оголовка и автоматики водоснабжения от промерзания зимой. Кессон ставить дороже, чем смонтировать адаптер, но зато воду можно развести воду сразу на несколько построек. Это удобно, если на участке стоит не только дом, но также баня или гостевой домик. Кессон делают из разного материала – бетона, кирпича, листового материала. Мы же рекомендуем покупать кессоны из полипропилена. Они на 100% герметичны и надежны. Не сминаются в грунте и не промерзают зимой. Их можно ставить в любые грунты

Еще одно важное преимущество кессона – в него можно установить часть автоматики.

О том, как мы их устанавливаем, прописано здесь:

Обустройство скважины с кессоном под ключ.

Схема оборудования всесезонного водопровода из скважины с кессоном

Скважинный адаптер – устройство для вывода водопроводной трубы из обсадной трубы скважины. Его монтируют ниже глубины промерзания, поэтому он отлично подходит для обустройства зимнего водоснабжения из скважины. Однако его применяют только тогда, когда нужно провести водопровод только до одной постройки. Также его сложно будет использовать, если обсадная труба скважины узкая – 90 мм. В этом случае нужно будет либо использовать кессон, либо делать расширение верхней части трубы.

Обустройство скважины с адаптером под ключ.

Схема оборудования водопровода из скважины с адаптером

Также при обустройстве зимнего водопровода из скважины понадобится:

— Труба ПНД 32 мм.

— Гидробак на 50 литров и более.

— Фильтры – грубой и тонкой очистки.

— Автоматика – реле давление, реле сухого хода, манометр.

— Сливной клапан.

— Греющий кабель.

Существуют также различные кустарные способы обустройства скважины:

— Вывод трубы прямо из оголовка без кессона и автоматики. Такой способ может подойти как временное решение для летнего водопровода, но постоянно таким пользоваться нельзя. Особенно зимой.

— Утепленный домик с насосной станцией прямо над скважиной. Вывод при этом обогревается греющим кабелем. Домик – это более затратный вариант, чем кессон, так как используется больше материалов. В пользу кессона говорит еще один аргумент – его закапывают в землю. Зимой там теплее, чем на поверхности. К тому же кессоны изготавливают из полипропилена, они хорошо сохраняют тепло. Однако насосную станцию нельзя устанавливать даже в кессон – она работает при температуре свыше +5-+10 °С.

По этому фото можно понять, как это примерно выглядит. Хотя конкретно в этом случае используется насос, а не станция

Прокладка труб ниже глубины промерзания почвы

Чаще всего возникают сложности с выбором труб: полиэтиленовые трубы низкого давления применять нельзя, поскольку масса грунта приведет к растрескиванию материала, а металл подвергается коррозии. Другие недостатки:

  • При установке системы требуется проводить большое количество земельных работ.
  • Трудности в поисках поврежденных участков автономной магистрали.
  • Если глубина траншеи будет меньше уровня промерзания почвы, вероятность повреждения целостности трубопровода значительно возрастает.

Чтобы минимизировать вероятность появления течи, нужно на этапе строительства делать как можно меньше стыков между трубами.

Организация зимнего водоснабжения

Установка системы водоснабжения проходит в несколько этапов:

  1. Подготовительный.
  2. Монтаж.
  3. Проверочный.

Утепляем насос для водоснабжения

Система водоснабжения полностью нуждается в утеплении, в том числе насос.

Материал для утепления оборудования такой же, как и для утепления водопроводной ветки:

  1. Экструзионный пенополистирол.
  2. Пенопласт.
  3. Минеральная вата.

Оборудование можно не утеплять, если оно располагается ниже глубины промерзания. Подлежит утеплению также место стыковки водопроводных труб и насоса. Место стыка называется приямок. Приямок подлежит облицовке кирпичом, а пол покрывается бетонной стяжкой.

Теплоизолируем гидроаккумулятор

Гидроаккамулятор — это накопительный бак, функционирующий под давлением, емкость должна обладать герметичностью. Внутренняя оболочка гидроаакамулятора — это эластичная мембрана, уязвимый элемент гидросистемы, не выдерживающий минусовой температуры. Обшивка гидросистемы выполняется утеплительным материалом.

Теплоизоляция гидроаккумулятора своими руками.

Разновидности утеплителя для гидроаккамулятора:

  1. Экструзионный пенополистирол.
  2. Пенопласт.
  3. Минеральная вата.
  4. Базальтовая вата.
  5. Мелкоячеистый утеплитель.

Заботимся о водопроводных трубах

Элементы системы водоснабжения следует выбирать качественные, с большим сроком службы.

Ставим сливной клапан и реле давления

Система консервации предполагает установку сливного клапана. Возможность слить воду с системы снабжения сохранит водопровод, если возникла необходимость длительного отсутствия в зимнее время.

Реле давления — элемент системы водоснабжения, регулирующий бесперебойность работы гидросистемы. После полного заполнения конструкции водой реле автоматически отключает насос до следующего использования.

Выбор насоса

Колодезные погружные насосы

В торговой сети реализуется широкий ряд специальных колодезных электронасосов, не функционирующих без охлаждения в водной среде. Большинство из них центробежного принципа действия, то есть воду они втягивают рабочим колесом и подают через центральное отверстие в корпусе на выходной патрубок.

Конструктивное устройство центробежных насосов позволяет собирать их из ряда повышающих давление ступеней, в каждой из которых имеется свое рабочее колесо. В результате на выходе получают сколь угодно высокий водный напор.

Большинство бытовых центробежных насосов для колодцев имеют максимальный объем прокачки около 5 м3/час и могут поднимать воду на расстояние до 50 м.

Так как в колодцах из-за низкого дебита часто происходит опускание водного зеркала, все колодезные агрегаты оснащают поплавковым выключателем для защиты от перегорания обмотки электродвигателя.

Обычно погружной насос подвешивают посередине шахты для того, чтобы оставить свободное место для поплавка.

К недостаткам колодезных агрегатов относят их намного более высокую стоимость, чем у вибропомп.

Достоинствами служит возможность реализации больших объемов прокачки, что позволяет обеспечить водой семью из 3 – 4 человек.

Также центробежные погружные электронасосы имеют более высокий КПД порядка 60%, не создают вредных вибраций, намного надежнее и долговечнее в эксплуатации в сравнении с низкокачественными вибропомпами.

В торговле можно встретить и несколько моделей винтовых насосов для колодцев (Unipump), отличающихся неприхотливостью при эксплуатации в загрязненной среде.

Производством колодезных глубинных электронасосов занимаются все производители электронасосного оборудования из Китая, России и Европы. Наиболее известные торговые марки: DAB, Gardena, Speroni, Belamos, Джилекс Водомет, Grundfos, Водоток, Aquario. Стоимость самых дешевых моделей российско-китайских насосов около 9000 руб., у самых дорогих DAB она доходит почти до 50000 руб.

Рис. 8 Наружное и внутреннее устройство насосной водозаборной станции

Насосные станции

Если для подключения рассмотренных выше погружных колодезных электронасосов требовалось дополнительно монтировать гидравлическое реле, аккумуляторный бак и манометр, то в насосной станции насос и названные приборы объединены в одном блоке.

Насосная станция размещается на поверхности, при этом водное зеркало в колодце не должно опускаться от ее корпуса ниже, чем на 8 – 9 метров.

При большем расстоянии напорный рукав не сможет втягивать воду, и станция останется неработоспособной.

Учитывая это, станции нередко размещают рядом с колодцем или в доме, если расстояние между зданием и источником невелико.

Объемно-напорные характеристики подавляющего большинства станций соответствуют колодезным погружным электронасосам. Максимальный объем прокачки не превышает 5 м3/ч, высота подъема жидкости не более 50 м.

Станции изготавливает широкий ряд российских, китайских и европейских производителей, наибольшей известностью пользуются торговые марки Gardena, Belamos, Джилекс, Denzel, Grundfos, Metabo, Elitech, Marina, Al-Ko, Quattro Elementi, Wilo, DAB.

Особенности всех станций – их относительно невысокая цена в сравнении со стоимостью отдельно приобретенных ее комплектующих, неплохой агрегат можно купить за 6000 – 7000 руб.

К недостаткам станций относят высокий шум при работе, поэтому их рекомендуется устанавливать в подвальных помещениях с хорошей звукоизоляцией или на улице под навесом.

Рис. 9 Станция и подключенный к ней ПНД и ПП трубопровод

Насосы, повышающие давление воды в водопроводе

Для того чтобы обеспечить нужный уровень давления воды в водопроводной системе дачного участка рекомендуется применять водяные насосы для домашнего водопровода которые могут повышать давление.

Такой насос устанавливается непосредственно в системе водоснабжения. Для этого делается дополнительная врезка. Во время своей работы данный насос может повышать уровень давления до одной и даже до трёх атмосфер.

Сейчас существует несколько видов таких насосов.

  • Насосы с сухим ротором. У них высокая производительность, но при этом высокие шумовые показатели и большие габариты.
  • Насосы с мокрым ротором. Для них характерны небольшие габариты и невысокие уровни шума. При этом они менее эффективны, но для дачного участка могут вполне подойти.

Так же данные типы насосов различают и по способу подключения.

  1. Насосы, которые включаются в работу при помощи оператора или хозяина участка. В данном случае требуется постоянный контроль со стороны человека за его работой.
  2. Автоматически подключаемые насосы. Они очень удобны, так как не надо постоянно следить за их работой. Автоматика выполнит всё сама.
  3. Комбинированный тип насоса. В данном случае существует возможность включения агрегата в работу, как в ручном, так и в автоматическом режиме.

Как сделать водопровод из колодца зимний вариант

Подогрев

Планируя устройство зимнего водопровода, нужно иметь в виду, что утепление лишь помогает сократить теплопотери, но греть не может. И если в какой-то момент морозы окажутся сильнее, труба таки замерзнет. Особенно проблематичен в этом смысле участок вывода трубы из подземной канализации в дом, пусть даже и в отапливаемый. Все равно грунт недалеко от фундамента часто бывает холодный, и именно на этом участке чаще всего возникают проблемы.

Если не хотите заморозить свой водопровод, делайте подогрев трубы. Для этого используют греющий кабель или греющие пластины — в зависимости от диаметра труб и требуемой мощности обогрева. Кабели можно укладывать вдоль или наматывать спиралью.

Способ крепления греющего кабеля к водопроводной трубе
Способ крепления греющего кабеля к водопроводной трубе (кабель не должен лежать на земле)

Греющий кабель всем хорош, но не так уж редко у нас отключают электричество на несколько дней. Что тогда случится с трубопроводом? Вода замерзнет и может разорвать трубы. А ремонтные работы в разгар зимы — не самое приятное занятие. Потому и комбинируют несколько способов — и греющий кабель укладывают, а на него утепление. Этот способ оптимальный и с точки зрения минимизации затрат: под теплоизоляцией греющий кабель будет расходовать минимум электроэнергии.

Еще один способ крепления греющего кабеля. Чтобы сделать счета за электричество меньше, сверху нужно еще установить теплоизолирующую скорлупу или закепить рулонный теплоизолятор
Еще один способ крепления греющего кабеля. Чтобы сделать счета за электричество меньше, сверху нужно еще установить теплоизолирующую скорлупу или закрепить рулонную теплоизоляцию

Прокладка зимнего водопровода на даче может быть выполнена с использованием такого типа теплоизоляции, как на видео (или идею можно взять на вооружение и сделать что-то подобное своими руками).

Разработка схемы прокладки водопровода на даче описана тут.

Небольшие монтажные хитрости

Перед началом работы составляется схема или проект системы водоснабжения. Схема должна включать все элементы системы с расчетом диаметра используемых труб и количеством вспомогательных деталей (соединительные муфты, штуцеры, объем утеплительного материала). Подготавливать траншею для трубопровода лучше в сухую и теплую погоду.

Пошаговая инструкция для монтажа:

  1. Подготовка проекта.
  2. Подготовка траншеи.
  3. Подготовка насоса и гидросистемы, проверка комплектации.
  4. Утепление и установка труб в траншею.
  5. Установка водозаборных элементов в колодец (необходимо помнить, что придется бурить бетонные кольца в колодце для установки водозаборного элемента, поэтому необходимо иметь ударную дрель или иной мощный инструмент).
  6. Соединение всех установленных элементов между собой.
  7. Если разводка в доме установлена заранее, то система сразу же проверяется на герметичность. Если поставка воды осуществляется бесперебойно, то траншея подлежит при необходимости дальнейшему утеплению и закрывании грунтом.

Герметичность водопроводной конструкции в месте стыков обеспечивается при помощи специального герметика на основе силикона.

Погружное устройство опускается в воду. Во время водозабора устройству не должны создавать помехи элементы фильтрации, использующиеся на дне колодезной ямы.

Как выполняется водоснабжение дачи зимой

Зимнее водоснабжение можно выполнить несколькими способами. Здесь все зависит от того, как часто эксплуатируется загородный дом: круглый год или речь о периодической эксплуатация с возможностью запускать водоснабжение в любое время.

Рассмотрим каждый способ подробнее:

  • Первый способ применяется как для обычных дачных домов, так и для жилых загородных домов. Водоснабжение из колодца в зимнее время производится с учетом того, что там проживают все время люди, а значит и в доме зимой тепло. В данном случае во время монтажа можно обойтись без устройства консервации.
  • Водоснабжение зимой из колодца с учетом консервации значительно усложняет задачу, смотрите фото. Данное устройство без определенных навыков своими руками выполнить невозможно, лучше обратиться за помощью к специалистам. Утепление (см. Как утеплить колодец на зиму своими силами) дает возможность сохранить работоспособность водоснабжения круглый год, даже если в доме длительное время никто не проживает.

Схема водоснабжения с учетом консервации

  • Водоснабжение от колодца зимой в обоих случаях предусматривает монтаж подземного трубопровода на глубине около 1,5 м. Здесь необходимо учитывать соблюдение наклона по отношению к источнику воды. Если длина трубопровода не превышает 8м, то включать систему обязательного наполнения в устройство трубопровода не обязательно.

Совет. В данном случае целесообразным будет установка обратного клапана прямо в доме, а напор будет создаваться при включении насоса. Для слива воды понадобится устройство обходного трубопровода.

  • Часто водоснабжение колодца зимой предусматривает использование насосной станции. Инструкция по установке простая и работает в автоматическом режиме, благодаря чему можно организовать регулярное поступление воды в автономном режиме, что является хорошей альтернативой погружному насосу.

Достоинства полипропиленовых труб

Для того, чтобы сделать водоснабжение из колодца, нам потребуется покупать трубы и это достаточно важный вопрос. В пользу полипропиленовых труб говорит многое.

Итак:

  • Это материал достаточно прочный и надежный. Такие трубы не подвергаются коррозии, обладают высокой износостойкостью, прекрасно переносят механические нагрузки. Их срок службы рассчитан на 50-т лет;
  • Экологическая составляющая у данного материала на высоте, такой материал никогда не испортит вкусовых качеств воды. Даже на протяжении длительного времени использования на стенках труб не остается никаких отложений;
  • Соединения будут достаточно герметичны и надежны, а это немаловажно. Делайте правильное соединение. Лучше всего применяйте термическую сварку, она наиболее качественная. В таком варианте будет обеспечена целостность всего трубопровода;
  • Стоит сказать и о сложности установки, это важно, особенно если делаешь работу самостоятельно. Здесь вам не потребуется спецоборудования и вы полностью сделаете всю работу самостоятельно;
  • Стоимость этого материала — умеренная.

Отличия зимнего водопровода от летнего

Новичкам кажется, что на даче можно и нужно оставить летний вариант водоносной системы. Достаточно ее немного укрепить, чтобы круглогодично пользоваться благами цивилизации. Предложенная схема, по мнению строителей-гидравликов, зимой предстанет во всей красе. Как только столбик термометра опустится ниже отметки в -15 С, сэкономленные средства выйдут боком.

Вне зависимости от того, установлен на участке мобильный или перманентный летний водопровод, использовать его можно при благоприятных климатических условиях.

Объясняется это множеством факторов. Летний, в отличие от зимнего варианта, прокладывается на небольшой глубине. Как только грунт замерзнет, такая система дачного водоснабжения прикажет долго жить.

Основные составляющие и обустройство зимнего водопровода
В отличии от летнего трубопровода, зимний необходимо качественно утеплять

Если говорить о других факторах, то они выглядят следующим образом:

  • Зимний вариант всегда монтируется стационарно;
  • Система утепляется с учетом климатических особенностей;
  • Необходимо провести греющий кабель, если климат отличается суровым нравом;
  • В качестве дополнительного средства утепления используется сыпучий шлак.

Строители со стажем не рекомендуют использовать летний вариант системы для эксплуатации зимой. Ошибочность подобного решения можно понять уже после первых холодов. Промерзший грунт в буквальном смысле разорвет трубы. Сколько их ни утепляй, долго они не прослужат. Лучше один раз сделать качественный проект системы горячего водоснабжения дома. Впоследствии на его основании производится строительство.

Составные элементы водоснабжения

На этапе проектирования разрабатывается схема системы водоснабжения, рассчитывается количество необходимого материала. Для надежной подачи воды система должна включать обязательные элементы:

  1. Насос – погружной или поверхностной модели. Производительность оборудования зависит от потребностей владельцев дачи и глубины источника.
  2. Гидроаккумулятор – мембранный бак, необходимый для поддержания стабильного давления в системе.
  3. Трубы – полимерные или металлические изделия служат для транспортировки воды от колодца в дом и разводки к точкам потребления.
  4. Реле давления и манометр – автоматика, контролирующая работу насосного оборудования.
  5. Обратный клапан – устройство используется для сливания жидкости перед зимней консервацией.
  6. Фильтры – приборы для очистки воды, которые устанавливаются перед накопительным баком. Их выбирают после проведения анализа жидкости, но обязательно включается фильтр грубой очистки.

Устройство автономной системы водоснабжения
Схема водоснабжения

Из этих элементов складывается любая схема водоснабжения. Зимний вариант требует утепления трубопровода и приямка, в котором размещается насосное оборудование.

Видео о монтаже зимнего водопровода

Основное отличие летней системы водоснабжения – отсутствие утеплителя на трубах. Его можно прокладывать по поверхности земли. С наступлением холодов вода из труб сливается. Иначе при замерзании образовавшийся внутри лед порвет трубы. В качестве утеплителя используется минвата или иной утеплитель.

Зимний водопровод на дачу из колодца прокладывается таким образом, чтобы трубы имели наклон. Когда он не нужен, вода должна сбегать из системы самотеком. Лучший вариант – проложить трубы под землей. Для этого выкапывается траншея. Ее глубина должна превышать глубину промерзания грунта (региональный показатель). В большинстве регионов это более метра.

Устройство типовой водопроводной системы

Любая водоподающая система дома состоит из 2-х основных частей:

  1. Внешней.
  2. Внутренней.

Внешняя часть предназначается для соединения источника с внутридомовой водопроводной системой. Самую простую конструкцию имеет система, связывающая дом с централизованной магистралью.

Это обычный трубопровод, снабжённый водозапорной арматурой для перекрытия, при необходимости, подачи воды. При снабжении дома водой от собственного источника, в водопроводную систему включается подающий насос, автоматизированные реле управления, фильтры и т.д.

Внутридомовая часть системы состоит, помимо собственно трубопровода, из:

  • Регулирующих и запорных кранов.
  • Водонагревательных бойлеров.
  • Водоразборного оборудования – сливных кранов и смесителей.
  • Разводящей сети.

На сегодня существует два основных типа внутренних систем водоснабжения:

  • Самотёчная.
  • Водонапорная.

В первом варианте вода подаётся не прямо в сеть, а в бак, установленный на высоком месте – верхнем этаже здания, или в мансарде. Оттуда вода, под действием силы гравитации стекает вниз, заполняя внутреннюю трубопроводную систему.

В варианте с напорной системой внутренняя сеть заполняется при посредстве подающего насоса, либо дополнительно насосной станции, снабжённой гидроаккумулятором.

Источники

  • https://scvazina.ru/zimnij-vodoprovod-na-dache-iz-kolodtsa-svoimi-rukami
  • https://septik27.ru/zimnij-vodoprovod-iz-kolodca-instruktaz-po-obustrojstvu/
  • https://vodakanazer.ru/vodosnabzhenie/kolodcy/kak-sdelat-vodoprovod-iz-kolodca-zimnij-variant.html
  • https://novoe-mesto.ru/press/articles/zimniy-vodoprovod-iz-kolodtsa/
  • https://master-santekhnik.ru/statji/kak-sdelat-vodoprovod-iz-kolodca-zimniy-variant
  • https://eco-kotly.ru/zimnij-vodoprovod-iz-kolodca-osobennosti-utepleni-i-montaza/
  • https://kachestvolife.club/vodosnabzhenie/kak-sdelat-vodoprovod-iz-kolodca-zimniy-variant
  • https://3agorod.ru/s/zimniy-vodoprovod-iz-kolodtsa-ili-skvazhiny/
  • https://kupisantehniky.ru/zimnij-vodoprovod-iz-kolodca-instruktaz-po-obustrojstvu/
  • https://oboiman.ru/teplo/zimnij-vodoprovod-iz-kolodca-osobennosti-utepleni-i-montaza.html
  • https://rusbyr.ru/kak-sdelat-vodoprovod-iz-kolodtsa-zimnij-variant.html
  • https://stroychik.ru/vodosnabzhenie/zimnij-vodoprovod-na-dache
  • https://moikolodets.ru/vodosnabzhenie-iz-kolodca-zimoj-2
  • https://GeoKlad.ru/remont-i-montazh/uteplenie-truby-ot-kolodca-do-doma.html
  • https://otepleivode.ru/vodosnabzhenie/skvazhina-i-kolodets/zimniy-vodoprovod-iz-kolodtsa.html
  • https://remont-system.ru/skvazhina-i-kolodec/kak-sdelat-zimniy-vodoprovod-iz-kolodca

Понравилась статья? Поделиться с друзьями:
Bazliter.Ru
Adblock
detector
