Ремонт смесителя душевой кабины: замена картриджа переключения режимов

Содержание

Устройство смесителя и картриджа

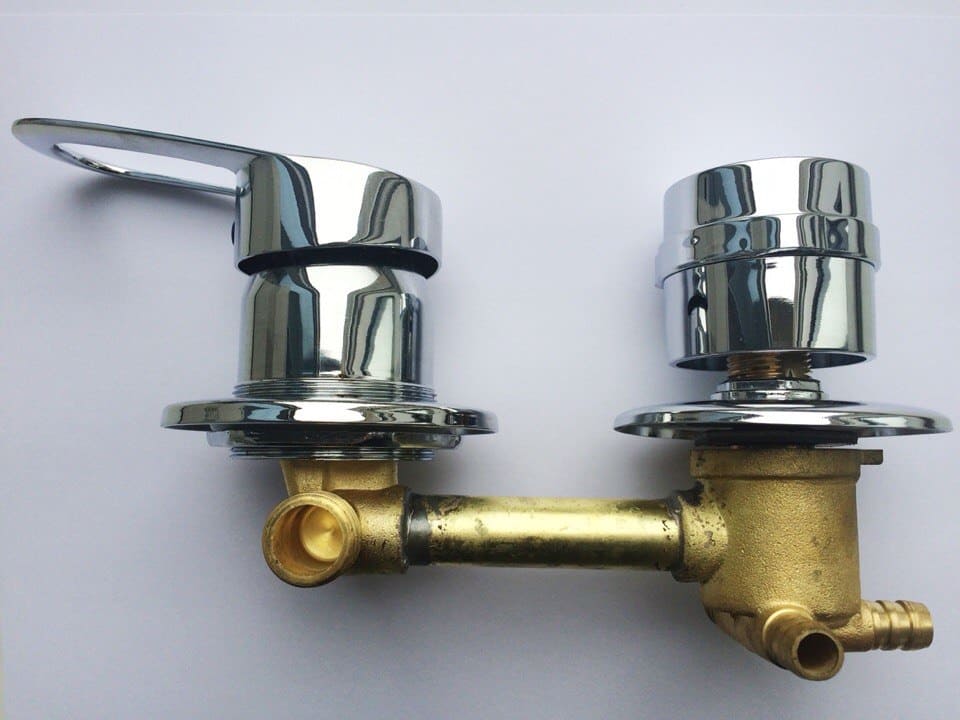

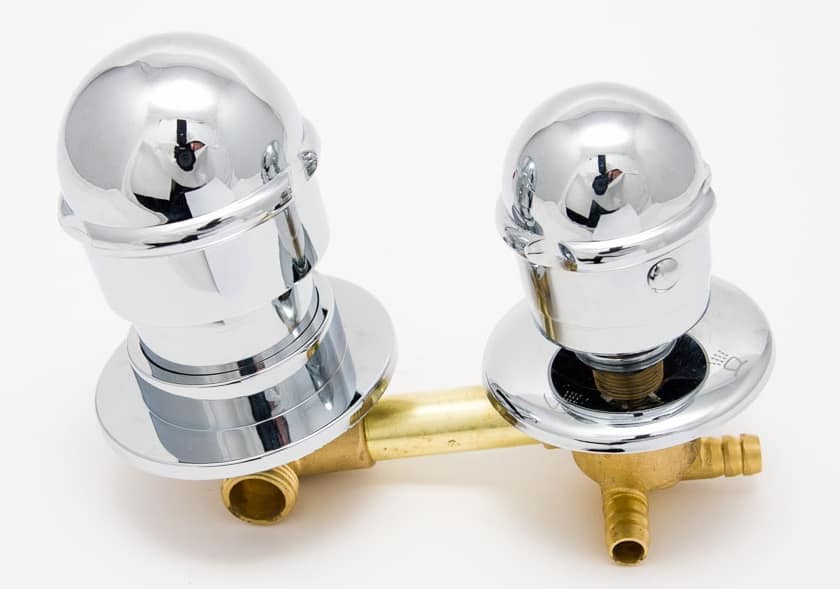

Обычно в душевые кабины устанавливают встраиваемые многорежимные смесители с жестким соединением (смесители с трубкой) или универсальные смесители (без трубки). Хотя конструкция корпуса у этих смесителей разная, составные части — одинаковые.

Картриджи смешивания и переключения режимов тоже похожи по строению. Основными элементами картриджа являются:

  • шток (вращает механизм и направляет поток воды в нужном направлении)
  • барабан (корпус картриджа, чаще пластиковый; в разборных картриджах основание крепится на защелке, в неразборных основание не отсоединяется)
  • рабочие диски (находятся внутри барабана, самый распространенный вариант — керамические диски)
  • уплотнительные кольца (резиновые уплотнители в отверстиях барабана и внутри него)

Картридж смешивания воды предназначен для узла, соединяющего потоки горячей и холодной воды в смесителе. Сверху картридж закрепляется прижимной гайкой, на картридж надевается ручка смешивания . Прижимная гайка состоит из обоймы, которая удерживает картридж, и декоративного кольца. При помощи картриджа смешивания вы настраиваете температуру и напор воды в душевой кабине. В большинстве моделей установлен пластиковый шток, а в основании картриджа вы увидите 3 отверстия.

Картридж переключения режимов (дивертор) управляет подачей воды на нужный режим, устанавливается в переключатель режимов. С помощью этого картриджа вы меняете режимы в душевой кабине — переключаете воду на ручную лейку, тропический душ, гидромассажные форсунки. На картридж надевается ручка переключателя.

Если ваш смеситель переключается только на 1 режим (на ручную душевую лейку), вы не увидите в нем такого картриджа. В однорежимные смесители ставится картридж смешивания воды.

Почему ломаются картриджи?

В 90% случаев картриджи смешивания и переключения ломаются из-за низкого качества воды. В такой воде содержатся песок, окалина и ржавчина. Частицы мусора из труб попадают в паз между дисками и не дают их задвинуть. Когда вы не можете закрыть воду или переключить режим, вы нажимаете на ручку смесителя сильнее, и тогда диски в картридже трескаются или ломаются пластиковые фиксаторы, удерживающие диски. В итоге ваш смеситель начинает протекать, даже когда он выключен. Выход один — поставить новые картриджи.

Мастер советует:

«Чтобы не нарваться на эту же поломку через год после замены картриджа, установите фильтр грубой очистки на водопроводную систему. И не забывайте менять фильтр вовремя.»

Другие поломки случаются реже:

Как понять, что проблема в картридже смешиванияЧто делать
Смеситель подтекает, только когда вы открываете воду.Как ни странно, это хорошие новости. Вам не придется менять картридж смешивания, достаточно проверить уплотнительное резиновое кольцо внутри него. Со временем уплотнители трескаются, и в картридже возникает протечка. Поменяйте резиновые прокладки, и ваш смеситель снова заработает без проблем. А вот если смеситель продолжает течь, когда вода включена — это тревожный звонок: картридж смешивания накрылся.
Вы включили воду, а она не идет (перевели ручку смешивания в открытое положение).У вас отломалось крепление дисков в картридже смешивания, или же сломался шток, на котором держится ручка. Чаще всего это случается, когда выключаете воду резким ударом по ручке смесителя. Достаточно 2-3 таких ударов, чтобы вы отправились в магазин за новым картриджем.
Треснула прижимная гайка, или её уже сорвало.Это самая опасная ситуация. Вода льется из смесителя под сильным давлением, и если её быстро не перекрыть, вы затопите соседей. Причины бывают разные: возможно гайка изготовлена из некачественного материала и резьбу сорвало, а может быть гайку перетянули при монтаже. Попробуйте заменить гайку. Если не помогло, всё-таки придется менять картридж смешивания — у него лопнул пластиковый корпус.
Как понять, что проблема в картридже переключения режимовЧто делать
Течет переключатель режимов.Сначала проверьте, нет ли трещин в корпусе переключателя и не разболтаны ли резьбовые соединения. Если продолжает течь, ищите проблему в картридже переключения. Возможно треснул корпус картриджа, или износился уплотнитель в основании картриджа. Уплотнительное кольцо можно заменить, а вот если в картридже трещина — придется ставить новый.
Не переключаются режимы в кабине или переключатель заклинило.Это значит, что в картридже переключения режимов сломалось крепление дисков. Починить крепления не получится, придется заменить картридж.
Вода идет сразу на несколько режимов.В картридже переключателя раскололись диски. Отдельно они не продаются, нужно менять весь картридж.

Мастер советует:

«Если у вас болтается ручка смешивания, но сам смеситель работает исправно, рекомендую пересобрать узел смешивания. Возможно картридж плохо прикручен, или ручка на штоке сидит неплотно, или плохо держит уплотнитель в основании картриджа. Мог и шток треснуть, но это случается редко.»

Критерии подбора крана

Ремонт вентиля душевой кабины – процесс несложный, и заключается в обычной замене картриджа смесителя. Как правило, большинство хозяев подыскивают смеситель для замены в гидробокс именно той же модели, которой была укомплектована душевая кабина. Но это совсем необязательно – достаточно, чтобы совпадали размеры, то есть расстояние между штоками крана.

Выбор картриджа для смесителя
Для приобретения нужной детали следует снять размеры со старого картриджа

Они имеют стандартные значения – 100, 125, 145 и 150 мм. Расстояние замеряется от рычага управления режимами до штуцера подачи воды. Прибор может иметь от 1 до 5 режимов.

Как поменять картридж в душевой кабине?

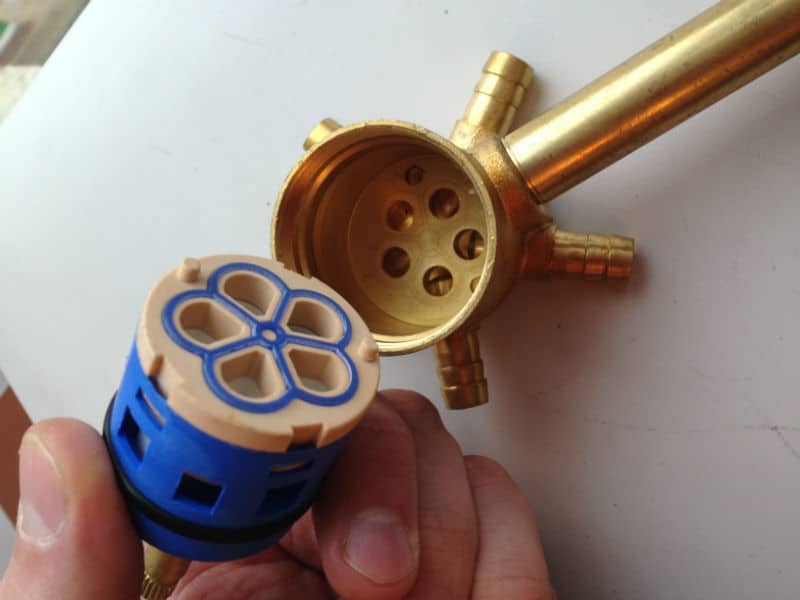

Ремонт картриджа душевой кабины начинается с демонтажа старого картриджа. Чтобы снять картридж со смесителя, вам нужно отсоединить ручки, открутить гайки и снять декоративные накладки. Ручка надевается на наконечник штока, поэтому обычно снимается достаточно легко. Прижимную гайку на узле смешивания тоже можно открутить вручную. Но когда смеситель в плохом состоянии, ручка или гайка может прикипеть. В этом случае попробуйте открутить их пассатижами или газовым ключом, но обязательно оберните деталь тканью, чтобы не погнуть её или не поцарапать хромовое покрытие.

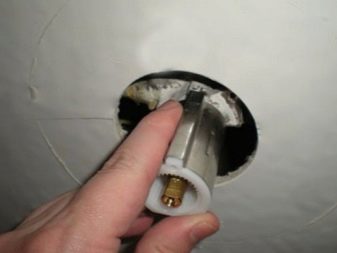

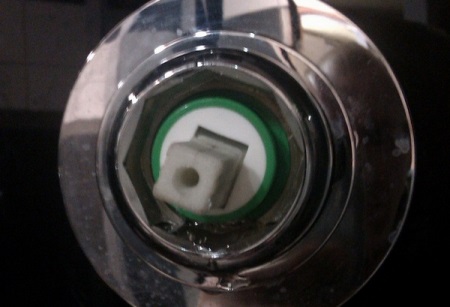

Когда вы сняли ручку, обойму и декоративную накладку, вы увидите картридж в гнезде смесителя. Картридж смешивания можно вытащить руками, он просто вставляется в посадочное место. А вот гайку на картридже переключения иногда приходится отвинчивать пассатижами. Она не хромированная, так что откручивайте смело.

Теперь очистите от известкового налета и песка место, где стоял старый картридж. Новый картридж ставится точно также: просто соберите всё в обратном порядке, прикрутите гайки и поставьте ручку. В конце протестируйте, хорошо ли работает смеситель.

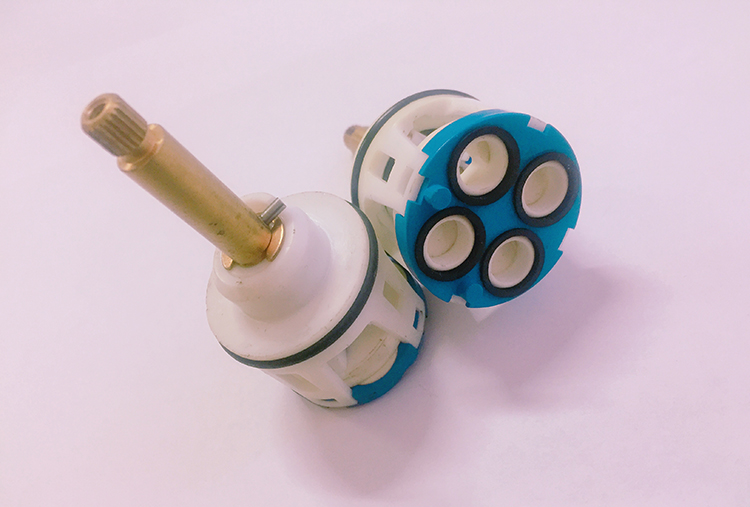

Керамические и шаровые картриджи переключения режимов на 3 или 4 положения

Особенностью керамических картриджей является их строение. Две пластины внутри плотно прилегают друг к другу и осуществляют контроль напора и температуры воды. Из-за постоянного трения пластин систему необходимо регулярно смазывать. Устройство не подлежит ремонту при поломке, а только полной замене. Плюсом конструкции является то, что пластины из керамики не подлежат коррозии.

Шаровой картридж — простая конструкция из нескольких отверстий в нижней части. Они могут быть одинакового диаметра, когда отверстий два или разного при трёх. За счёт смены положения шарика происходит регулировка воды. Минус: подвержен коррозии. Плюс: возможен ремонт.

Термостатические

Такой картридж используется в смесителях с термостатом. Устройства ставят, например, на умывальники в общественных местах. С одной стороны крана располагается шкала температур. Термостатический запор находится в статическом положении и поддерживает выбранную температуру и напор воды. Чаще всего картридж выполнен из металла.

Как понять, что из строя вышел именно картридж

Любые проблемы с подачей воды могут означать, что поврежден картридж.

Читайте также:  Унитаз для маломобильных групп населения: особенности, характеристики, цены

Признаки выхода из строя можно перечислить такие:

  1. Воду не удается перекрыть полностью даже при сильном нажатии на рычаг.
  2. Чтобы попробовать его подвигать, приходится прилагать силу.
  3. Отмечается подтекание смесителя.
  4. Прибор неправильно реагирует на переключения рычага, пуская вместо холодной горячую воду, и наоборот.

Картридж

Если при открытии крана вода не идет или у нее слабый напор, причина тоже может быть в неисправности главного элемента. Чтобы окончательно убедиться в этом, нужно осмотреть места, где компоненты механизма присоединяются друг к другу. Если из этих стыков вытекает вода — проблема в картридже. Основной причиной его поломок считаются наличие твердых частиц в воде. Поэтому производители смесителей рекомендуют устанавливать бытовые фильтры перед этими приборами.

Причины поломки, внешние проявления неисправностей

Основными причинами являются:

  • Низкое качество воды. Твёрдые взвеси, попадающие в паз между пластинами, не позволяют плотно закрыть кран. А приложение повышенных усилий приводит к появлению сколов на керамике (поломке пластиковых фиксаторов, которые их удерживают). Этого позволяет избежать установка входных фильтров, выполняющих грубую очистку.
  • Открытие, закрытие смесителя с приложением значительных усилий становится причиной поломки штока ручки, пластиковых фиксаторов.
  • Естественный износ подвижных элементов.
  • Заводские или установочные дефекты.

В видео рассказывают о конструкции картриджа и порядке его замены

Внешние проявления: громкие посторонние звуки в трубах при работе; слабый напор воды из душа или её полное отсутствие; вода просачивается даже из закрытого смесителя; не меняется температура подаваемой воды.

Процесс выполнения замены картриджа

Ремонт смесителя душевой кабины: замена картриджа переключения режимов

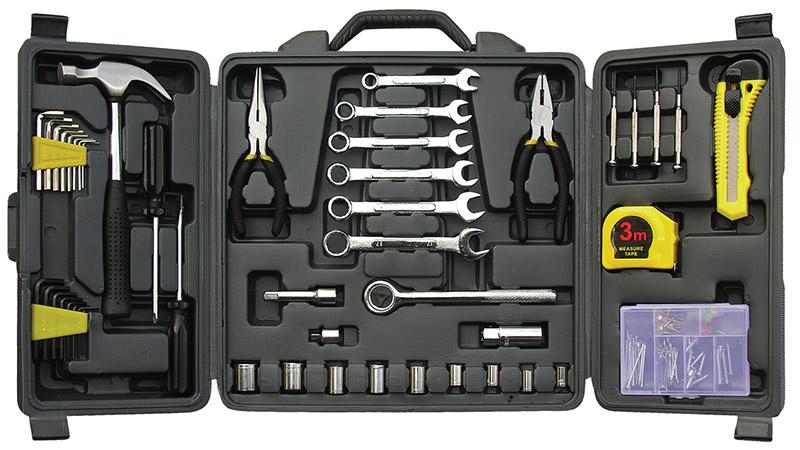

Для этого необходимо заранее подготовить необходимые инструменты: понадобится набор отвёрток, а также газовый ключ (в качестве его замены можно использовать разводной).

По большому счёту, ремонт подобных смесителей невозможен. Даже профессионалы попросту выполняют замену сломанной детали на новую. Другими словами, ремонт смесителя душевой кабины по силам каждому, у кого есть набор инструментов и запасная деталь.

Устанавливать смеситель и собирать душевую кабину следует в обратном порядке.

Цены на смесители на сайте www.mirsant.com.ua отражают реальные среднерыночные цены. Широкий ассортимент позволит подобрать идеальный вариант, как по стилю, так и по функционалу.

На видео будет продемонстрирован процесс осуществления ремонта смесителя из душевой кабины:

Душевая кабина со всей своей начинкой обычно кажется чрезвычайно сложным агрегатом. Поэтому при любой ее поломке первое, что приходит в голову – это вызов мастера для ремонта. На деле же все вовсе не так страшно. К примеру, произвести ремонт смесителя душевой кабины своими руками может любой домохозяин, когда-либо сталкивавшийся с сантехникой в принципе. Расскажем, как это сделать.

Установка нового смесителя

Для опытного специалиста монтаж нового оборудования не представит особой сложности и это займет у него минимум времени. Кроме того, у профессиональных сантехников имеется в наличии комплект необходимых устройств и инструментов, существенно облегчающих задачу.

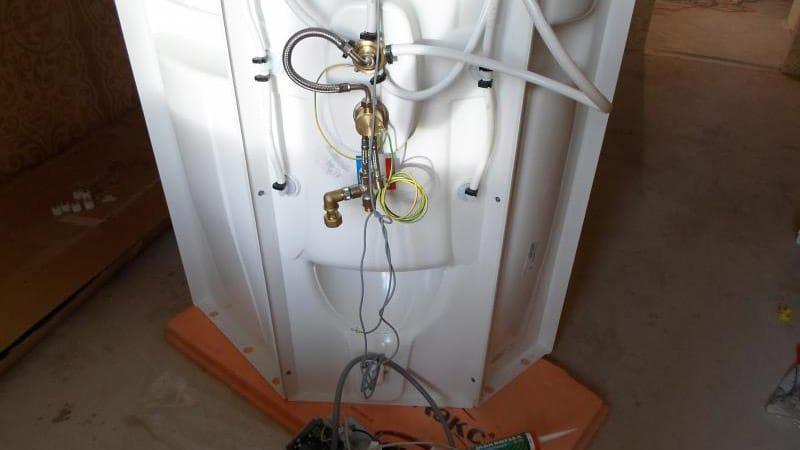

Установка нового смесителя
Для замены смесителя нужен доступ к задней стенке душевой кабины

Установка нового сантехнического оборудования в душевом боксе может быть связано с определенными неудобствами, поскольку для этого необходимо получить легкий доступ к задней стенке конструкции.

Зачастую монтаж гидробокса имеет определенные тонкости и производится непосредственно в санузле. В некоторых случаях придется провести полную разборку душевой установки для того, чтобы заменить смеситель новым.

Стоимость такого мероприятия может быть равноценна монтажу нового гидробокса и подсоединения его к коммуникациям. Поэтому желательно оставить между стеной и корпусом душевой кабинки необходимый просвет для того, чтобы не столкнуться подобными проблемами при ремонте и замене сантехнического оборудования. Это поможет избежать ненужных сложностей.

Возможные дефекты

В числе распространенных дефектов можно отметить следующие:

  1. Во время течения воды в трубах раздается стук, который слышен даже в соседних квартирах.
  2. Жидкость не течет из душевой сетки или ее напор слабый.
  3. В смеситель не поступает вода, при этом все компоненты устройства целы.
  4. Испорчены каналы, несущие горячую и холодную жидкость к картриджу.
  5. Повреждены накладки для герметизации.
  6. Вода льется из крана постоянно, даже при его закрытии.
  7. Ее не удается поменять с горячей на холодную, и наоборот.
  8. Поломался корпус распределителя.
  9. В канале для поступления воды и/или в комплектующих прибора есть ржавчина.

Дефекты верхнего распределителя

Наиболее распространенные проблемы в работе верхнего распределителя и их причины:

  1. В области переключателя подтекает вода. Такое возможно из-за трещин на корпусе картриджа. В этом случае отремонтировать его не удастся — понадобится менять.
  2. Слабо закрученная гайка корпуса. Можно исправить с помощью подтяжки.
  3. Износ резиновых элементов на валиках картриджа. Их требуется сменить.
  4. Не удается переключать режимы душа, при попытках сделать это внутри механизма слышится хруст. Причиной чаще всего выступает поврежденный пластик картриджа. Необходима замена элемента.

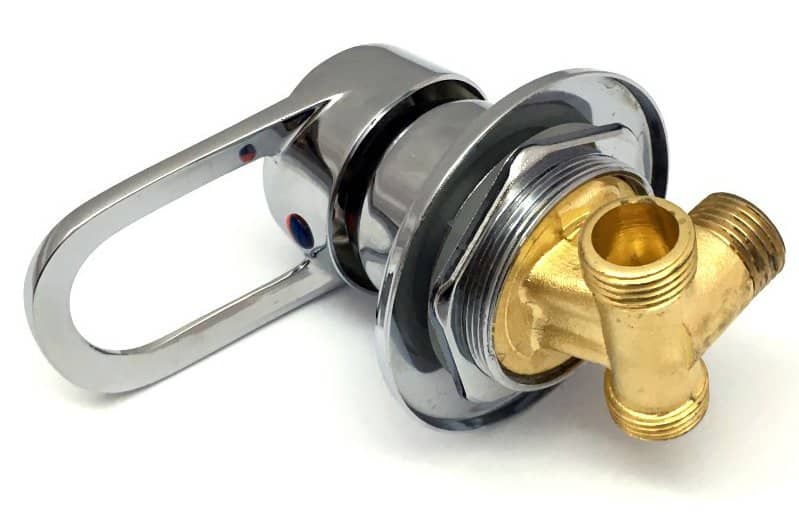

Верхний распределитель

Нижний распределитель

О том, что нижний картридж неисправен, можно судить по таким признакам:

  1. Не удается перекрыть воду до конца.
  2. Движение вентиля осложнено.
  3. Не получается отрегулировать подачу и температуру воды.

Все перечисленные неисправности являются основанием для замены или ремонта смесителя.

Перегородки

Наиболее слабой составляющей конструкции смесителя считаются перегородки. Их повреждения об условлены срывом резьбовых соединений. Для владельцев душевой кабины это большая неприятность — может потребоваться разбор конструкции. Чтобы справиться с проблемой, понадобится менять износившийся механизм.

Признаки и причины поломки

Ремонт смесителя душевой кабины: замена картриджа переключения режимов

Чтобы точно знать, что дивертор поломан, следует знать первые признаки его выхода из строя:

  1. Установив определённый режим температуры воды, вы, тем не менее, получаете либо горячую, либо холодную воду.
  2. В местах стыков возникает протечка, что, в свою очередь, вызывает разрушение поверхности смесителя.
  3. Не получается закрыть или, наоборот, открыть подачу воды.

Если вы столкнулись хотя бы с одним из признаков, это говорит о том, что, к сожалению, ваш картридж поломался и его необходимо заменить. Но почему же так случилось? Каковы возможные причины поломки?

  • жёсткая вода, из-за которой внутри смесителя быстрее происходят различные химические реакции;
  • наличие известковых и солевых отложений;
  • неправильный монтаж смесителя или неграмотное использование переключателей;
  • износ и дефекты внутренних элементов дивертора;
  • окончание срока эксплуатации устройства.

Как видно, причин может быть несколько, но выход в этом только один — полная замена картриджа.

На какой модели остановить выбор?

Приобретаемый картридж должен соответствовать модификации крана, на который будет монтирован. К однорычажным смесителям подходят шаровые, гидрокерамические и просто керамические, а к двухвентильным — бронзовые либо выполненные из керамики краны-буксы. Уплотнительные элементы могут быть резиновыми либо паранитовыми. Огромное значение имеют следующие три параметра:

  • число отверстий;
  • диаметр штока;
  • длина штока.

Картриджи бывают разборными и неразборными. Последние надежнее в эксплуатации, но не поддаются ремонту. Специалисты советуют приобретать модели из керамики, оснащенные рычагами и штоками из метала. Они полностью удовлетворяют соотношению цены и качества. Если говорить о конкретных брендах, то лучшими считаются картриджи от Blanco, Grohe, Kaiser.
Чем ниже качество воды, тем надежнее должен быть картридж. Недорогие модели смогут прослужить заявленный гарантией срок только там, где водоснабжение полностью удовлетворяет высоким стандартам очистки. В местах с низким качеством воды рекомендовано устанавливать только хорошие картриджи.

Интегрированные приборы

Их устройство максимально унифицировано: за регулировку напора воды отвечает обыкновенный картридж с керамическими пластинами — такой же, как в любом другом однорычажном смесителе. Второй керамический картридж отвечает за переключение режима душа.

Картриджи

Исключая форс-мажор вроде механического повреждения корпуса смесителя, неисправности этих изделий сводятся к выходу из строя одного из картриджей.

НеисправностьПричина
Вода непрерывно течет из кранаРасколота одна из керамических пластин; сломано крепление пластин в картридже
Вода не открывается при изменении положения рукояткиСломано крепление пластин в картридже; сломан шток, на котором держится рукоять
Не переключается режим душаСломано крепление пластин в картридже переключателя
Вода поступает в разные сопла одновременноРасколоты пластины переключателя

Семь бед — один ответ: во всех перечисленных случаях ремонт душевой кабины — смесителя или переключателя режима душа вполне предсказуемо сводится к замене картриджа.

Как разобрать смеситель душевой кабины для выполнения этой операции:

  1. Перекрываем вентиля на входе в квартиру или дом.
  2. Снимаем пластиковую заглушку на рукоятке смесителя или переключателя.
  3. Снимаем рукоятку.
  1. Отворачиваем декоративную гайку (исключительно своими руками, без использования инструментов, чтобы не деформировать ее и не повредить хромовое покрытие).
  2. Отворачиваем гайку, фиксирующую картридж.
  3. Меняем его на новый и собираем конструкцию в обратном порядке.
Читайте также:  Душевой поддон: размеры, формы и другие характеристики комплектующего кабины

Здесь есть небольшая тонкость: если вы не знаете абсолютно точно, какие картриджи установлены в вашей кабинке, лучше идти в магазин за заменой, взяв с собой неисправный образец.

С чем связана инструкция?

  • Картриджи для смесителя могут иметь разный диаметр (35 или 40 миллиметров).
  • Изделия для переключения режима могут иметь от 2 до 5 позиций и различаться длиной штока.

Профилактика

Согласитесь, будет непоследовательным описать способы ремонта изделия и не упомянуть причины его выхода из строя.

А причины, собственно, всего две:

  1. Качество воды. Окалина или песок, попавшие в паз пластин при попытке их закрыть, не позволяют это сделать. Применение силы приводит к тому, что керамические пластины скалываются; как вариант — ломаются пластиковые фиксаторы, удерживающие их в рабочем положении.

Обратите внимание! Проблема полностью решается установкой на входе в квартиру, сразу после вентилей пары фильтров грубой очистки. Цена одного фильтра — 120 — 200 рублей.

  1. Приложение к рукоятке значительных усилий. Не только в тех случаях, когда не перекрывается вода или не переключается режим душа: привычка пользователей закрывать воду резким ударом по рукоятке отправила в Валгаллу тысячи и тысячи картриджей. Как правило, в них ломаются пресловутые пластиковые фиксаторы или штоки под рукояткой.

Замена смесителя

Как снять смеситель с душевой кабины для его полной замены?

Обычно он зафиксирован на задней панели широкими декоративными пластинами, которые прижимаются теми же гайками, что фиксируют картриджи. Соответственно, алгоритм разборки — тот же, что и в предыдущем случае; разобранный смеситель вынимается из отверстий с тыльной стороны кабинки.

Реже накладки имеют собственную резьбу; в этом случае они просто откручиваются.

Критерии выбора

Лучшим решением станет приобретение картриджа, аналогичного тому, что был изначально установлен в смесителе душа, но такая возможность есть не всегда. Если в продаже нет такой же модели, следует ознакомиться с советами по выбору,

На что обращать внимание?

Чтобы провести качественную замену и не столкнуться со скорым выходом детали из строя, совершая покупку, руководствуются следующими критериями:
Материал. Оптимальным вариантом считаются картриджи из керамики и пластика. Они отличаются хорошей износостойкостью. Оптимальным выбором станет изделие, выполненное из нержавеющих сплавов, наихудшем — из полимеров. Последние не отличаются надежностью и быстро изнашиваются.
Стоимость и бренд. Дешевые модели позволяют сэкономить на покупке, но уже через год и даже раньше требуют замены. Недобросовестные производители используют не только низкокачественное сырье, но и пресс-формы.
Ход маховика. Если он заедает или подклинивает, значит, деталь бракована. Герметичность после установки такого картриджа быстро нарушится, что приведет к течи.
Входные штуцеры. О качестве этого элемента свидетельствует литая конструкция, толстая перегородка обоймы. Штуцеры обязаны быть идеально гладкими и ровными.
Кроме того, на упаковке обязательно должна быть вся информация о производителе и полные реквизиты. Если это дорогая модель, значит, на нее выдается гарантия.

Причины выхода душевого картриджа из строя

новый ремкомплект
В процессе диагностики работоспособности многофункционального сантехнического устройства могут быть выявлены следующие неполадки:

  • подача горячей воды из крана холодного водоснабжения;
  • пропускание воды смесителем, вызванное нарушением целостности корпуса картриджа, или выходом из строя резиновых уплотнителей;
  • нарушение функций перекрытий/подачи воды.

Если в процессе переключения режима слышен отчетливый хруст или разболтан рычаг устройства, то необходимо произвести полную замену картриджа. Заклиненный распределитель вызывает полное отсутствие вращательных движений маховика или нарушает режим перенаправления воды к необходимым потребителям. Причина такой неисправности может крыться в сложной механической поломке маховика, что потребует замены картриджа.

Чаще всего причины поломок прибора заключаются в изначально установленной некачественной модели смесителя. Неустойчивые к износу материалы быстро выходят из строя, в особенности рычажная головка.

Кроме всего прочего, эксплуатационный срок картриджа резко сокращается при использовании душевой кабинки в условиях низкокачественной водопроводной воды, а отсутствие фильтров на входе в многофункциональное сантехническое устройство вызывает быстрый износ картриджа.

Как подобрать картридж для смесителя?

Не всякий картридж для душевой кабины подойдет на ваш смеситель. Если вы купите не тот картридж, вы либо не сможете его установить, либо ручки будут застревать и шуметь при переключении. Поэтому обязательно обратите внимание на параметры старого картриджа.

Чтобы самостоятельно выбрать подходящий картридж для душевой кабины, посмотрите:

  • Сколько режимов у вашего старого картриджа?
    Посчитайте, сколько режимов у вашего смесителя. Столько же будет у картриджа.
  • Какой диаметр у основания картриджа?
    Вытащите старый картридж и измерьте диаметр основания.
  • Какая высота у штока?
    Измерьте длину видимой части штока.
  • Какой тип крепления у ручки смесителя?
    Посмотрите на форму наконечника штока. Картриджи выпускаются с наконечниками под шлицы и под квадрат, на разные наконечники ставятся разные ручки.

В нашем магазине вы найдете разнообразные виды картриджей: картриджи смешивания воды, а также картриджи для переключателей от 2 до 5 режимов, рассчитанные на разные посадочные гнезда, с креплением под шлицы и под квадрат. Корпус картриджей изготовлен из качественного износостойкого пластика, уплотнительные элементы внутри корпуса — из прочной резины. Все материалы испытываются на производстве и проходят жесткую проверку качества. Мы знаем, что в российских квартирах качество воды оставляет желать лучшего, поэтому продаем картриджи только с керамическими дисками. Они лучше выдерживают воздействие жесткой воды.

Гарантия на все товары в нашем магазине — 1 год. Перед отправкой всегда проверяем заказ на наличие брака. Мы берем на себя гарантийные обязательства поставщиков, быстро и удобно оформляем замену или возврат.

Наши запчасти для душевых кабин подходят для 86% кабин и боксов, которые продаются в России. Мы работаем только напрямую с производителями, поэтому сохраняем для вас низкие цены.

Пришлите нам фото сломанного картриджа, мы подберем вам подходящий всего за 1 минуту!

Ремонт смесителя душевой кабины своими руками

Смеситель в душевой кабине выходит из строя чаще других элементов. Починить его в некоторых случаях можно, не прибегая к услугам профессионалов. Поскольку неисправность может стать причиной утечки воды и затопления соседей снизу, ремонт смесителя душевой кабины не стоит откладывать.

Ремонт смесителя душевой кабины: замена картриджа переключения режимов

  • 1 Устройство смесителя душевой кабины
    • 1.1 Картридж — главный элемент рычажного крана
  • 2 Почему смесители выходят из строя: основные причины
  • 3 Возможные дефекты
    • 3.1 Дефекты верхнего распределителя
    • 3.2 Нижний распределитель
    • 3.3 Перегородки
  • 4 Как понять, что из строя вышел именно картридж
  • 5 Замена картриджа душевого смесителя

Устройство смесителя душевой кабины

Смесителем называют сантехнический механизм, который помогает отрегулировать скорость течения воды и ее температуру.

В зависимости от способа крепления, изделия, предназначенные для использования в душевых кабинах, делятся на 2 группы:

  1. Настенные. Монтируются так же, как смесители для ванны или раковины. Внешне они выглядят примерно одинаково, только в приборах для кабинок отсутствует излив. Установить настенный смеситель несложно, но он занимает некоторую часть свободного пространства внутри кабинки.
  2. Встраиваемые. Устанавливаются в стенной нише, которую закрывают декоративной панелью, снаружи остаются только элементы для управления устройством. Монтаж таких изделий немного сложнее, но в кабине остается больше свободного места.

Смеситель состоит из таких частей:

  1. Корпус из латуни с гальваническим покрытием. В большинстве душевых кабин установлены смесители и распределители воды, соединенные специальной трубкой.
  2. Картридж, отвечающий за изменение температуры жидкости.
  3. Обойма картриджа, которая одновременно является держателем. Внутренняя резьба используется для накручивания элемента на корпус (благодаря внутренней перегородке он крепится на поверхности), наружная помогает фиксировать кран на консоли кабинки.
  4. Распределитель, или дивертор, который удерживается в распределительном гнезде гайкой.
  5. Маховики из металлических сплавов, отвечающие за распределение и смешивание воды.

Ремонт смесителя душевой кабины: замена картриджа переключения режимов

Основная проблема при попытке устранить неисправности в работе смесителя — невозможность замены деталей, которые объединены в картридж. Разобрать для замены запчастей его нельзя. Но есть и преимущества: ремонт будет несложным. При выходе из строя любого элемента понадобится извлечь старый картридж и установить новый.

Картридж — главный элемент рычажного крана

Главный элемент смесителя — это картридж. Он регулирует интенсивность и температуру потока воды. Принцип действия его одинаков независимо от типа и модели смесителя.

Используется картридж и в однорычажных, и в двурычажных кранах. Более удобным из них считается однорычажный — он обеспечивает большую экономичность при использовании воды. Регулировать ее напор и температуру намного проще, чем в случае с прибором, оснащенным двумя регуляторами: достаточно задать положение рычага.

Читайте также:  Устройство и ремонт смесителя в ванной с душем своими руками

Ремонт смесителя душевой кабины: замена картриджа переключения режимов

Почему смесители выходят из строя: основные причины

Наиболее распространенные причины поломки устройства:

  1. Прибор использовали неправильно или установили без соблюдения инструкций.
  2. Некачественная вода способствует отложению солей в картридже, что приводит к его поломке.
  3. При сборке смесителя на производстве были допущены ошибки.
  4. Износ подвижных частей конструкции.
  5. В каналах движения и на подвижных частях смесителя образуется ржавчина.

Чтобы точнее определить причину, нужно снять смеситель.

Ремонт смесителя душевой кабины: замена картриджа переключения режимов

Возможные дефекты

В числе распространенных дефектов можно отметить следующие:

  1. Во время течения воды в трубах раздается стук, который слышен даже в соседних квартирах.
  2. Жидкость не течет из душевой сетки или ее напор слабый.
  3. В смеситель не поступает вода, при этом все компоненты устройства целы.
  4. Испорчены каналы, несущие горячую и холодную жидкость к картриджу.
  5. Повреждены накладки для герметизации.
  6. Вода льется из крана постоянно, даже при его закрытии.
  7. Ее не удается поменять с горячей на холодную, и наоборот.
  8. Поломался корпус распределителя.
  9. В канале для поступления воды и/или в комплектующих прибора есть ржавчина.

Дефекты верхнего распределителя

Наиболее распространенные проблемы в работе верхнего распределителя и их причины:

  1. В области переключателя подтекает вода. Такое возможно из-за трещин на корпусе картриджа. В этом случае отремонтировать его не удастся — понадобится менять.
  2. Слабо закрученная гайка корпуса. Можно исправить с помощью подтяжки.
  3. Износ резиновых элементов на валиках картриджа. Их требуется сменить.
  4. Не удается переключать режимы душа, при попытках сделать это внутри механизма слышится хруст. Причиной чаще всего выступает поврежденный пластик картриджа. Необходима замена элемента.

Ремонт смесителя душевой кабины: замена картриджа переключения режимов

Нижний распределитель

О том, что нижний картридж неисправен, можно судить по таким признакам:

  1. Не удается перекрыть воду до конца.
  2. Движение вентиля осложнено.
  3. Не получается отрегулировать подачу и температуру воды.

Все перечисленные неисправности являются основанием для замены или ремонта смесителя.

Перегородки

Наиболее слабой составляющей конструкции смесителя считаются перегородки. Их повреждения об условлены срывом резьбовых соединений. Для владельцев душевой кабины это большая неприятность — может потребоваться разбор конструкции. Чтобы справиться с проблемой, понадобится менять износившийся механизм.

Как понять, что из строя вышел именно картридж

Любые проблемы с подачей воды могут означать, что поврежден картридж.

Признаки выхода из строя можно перечислить такие:

  1. Воду не удается перекрыть полностью даже при сильном нажатии на рычаг.
  2. Чтобы попробовать его подвигать, приходится прилагать силу.
  3. Отмечается подтекание смесителя.
  4. Прибор неправильно реагирует на переключения рычага, пуская вместо холодной горячую воду, и наоборот.

Ремонт смесителя душевой кабины: замена картриджа переключения режимов

Если при открытии крана вода не идет или у нее слабый напор, причина тоже может быть в неисправности главного элемента. Чтобы окончательно убедиться в этом, нужно осмотреть места, где компоненты механизма присоединяются друг к другу. Если из этих стыков вытекает вода — проблема в картридже. Основной причиной его поломок считаются наличие твердых частиц в воде. Поэтому производители смесителей рекомендуют устанавливать бытовые фильтры перед этими приборами.

Замена картриджа душевого смесителя

Смесители могут различаться и диаметром отверстий, и конструкцией, и размером фиксаторов в нижнем сегменте. Если ремонт выполняется своими руками и человек не является профессиональным сантехником, при покупке картриджа на замену рекомендуется взять с собой сломанный элемент, чтобы консультант в магазине помог подобрать замену.

Инструкции по замене картриджа таковы:

  1. Отключить подачу воды в квартире, повернув вентиль на стояке.
  2. Снять заглушку, которая закрывает болт, удерживающий ручку картриджа. С помощью шестигранного ключа вывернуть крепеж. Затем выкрутить винт, который располагается в отверстии, и снять ручку.
  3. Для открытия доступа к кассете снять декоративную гайку. Для этого надо скрутить защитный кожух и вынуть картридж.
  4. Снять гайку, удерживающую декоративную накладку, затем открутить прижим.
  5. Внимательно осмотреть внутреннюю часть механизма.
  6. После откручивания гайки, расположенной на задней панели кабины, смеситель можно снять вместе с резиновым уплотнительным элементом.
  7. Очистить освобожденное пространство, тщательно просушить и обработать герметиком на основе силикона.
  8. Картридж вставить в предназначенные для этого пазы и прикрепить на стенку кабины специальными элементами.
  9. Включая и выключая кран, проверить правильность монтажа.

Если смеситель после ремонта работает исправно, протечек нет, картридж надо закрыть декоративной гайкой и поставить ручку на место. После ознакомления с подробной инструкцией по устранению неисправностей отремонтировать смеситель сможет даже малоопытный мастер.

Замена

Итак, вы определили, что вашему смесителю в душевой кабине срочно нужна замена картриджа. Потому следует определить, какой именно картридж используется в сантехнике, чтобы отправиться на рынок и приобрести ему замену.

Старайтесь выбирать элементы, выполненные тем же производителем, что и ваша сантехника. В противном случае внимательно изучите, подойдет ли новый компонент на место старого.

К сожалению, не всегда консультанты в магазинах могут ответить на ваши вопросы, поскольку не разбираются в нюансах сантехнического оборудования. Потому лучше сразу все узнать самостоятельно, а не полагаться на квалификацию продавца.

Ремонт смесителя душевой кабины: замена картриджа переключения режимов

Сложного в замене ничего нет. Нужно лишь выполнить несколько простых и последовательных действий:

  • Снимите ручку вашего смесителя. Для этого необходимо открутить небольшой винт, расположенный под ней.
  • Снимите декоративную гайку, которую вы легко заметите на кромке фиксатора. Она не держит устройство, потому и называется декоративной.
  • Уже под ней находится гайка из латуни, роль которой заключается в фиксации элемента. Раскрутить ее довольно просто.
  • Открутив обе гайки, вам останется вытащить картридж.
  • Не спешите ставить на его место новый. Предварительно обязательно удалите весь накопившийся мусор, грязь, тщательно удалите известковый налет.
  • Теперь возьмите приобретенный новый элемент и совершите процедуру в обратном порядке.
  • Не убирайте инструменты, пока не убедитесь в эффективности работы нового картриджа. Включите воду, проверьте все режимы.
  • Замену можно считать успешно завершенной.

Ремонт смесителя душевой кабины: замена картриджа переключения режимов

Ремонт смесителя душевой кабины: замена картриджа переключения режимов

Ремонт смесителя душевой кабины: замена картриджа переключения режимов

Ремонт смесителя душевой кабины: замена картриджа переключения режимов

Ремонт смесителя душевой кабины: замена картриджа переключения режимов

Как видите, картридж, несмотря на свои небольшие размеры, играет чрезвычайную роль в функционировании душевой кабины. Вызывать сантехника не имеет никакого смысла, поскольку выполнить замену вполне можно самостоятельно, не обладая особыми навыками и опытом в ремонте сантехнического оборудования.

Если вы боитесь относительно выбора нового картриджа, тогда просто вытащите старый и возьмите его с собой в магазин. Вам без проблем найдут аналог.

Выбор картриджа и расходных материалов

Кассета смесителя должна соответствовать модификации крана, на который будет монтироваться. Однорычажный смеситель для душевой кабины оснащается керамическим, гидрокерамическим либо шаровым картриджем. На двухвентильный кран устанавливают кран-буксы из бронзы либо керамики. Они комплектуются паранитовыми или резиновыми уплотнительными элементами.

Критериями выбора картриджа для смесителя в душевой являются количество отверстий, диаметр и длина штока.

В данный момент наибольшим спросом пользуются модели устройств, функционирование которых зависит от давления в трубопроводе. Однако эти изделия имеют серьезный недочет – если напор воды недостаточен, устройство может не работать. Еще такая сантехническая кассета неустойчива к резким перепадам нагрузки, так называемым гидроударам. В любом случае длительность эксплуатации изделия будет зависеть от его амортизации и качества конструкции.

Инструменты для замены картриджа
Набор необходимых инструментов для проведения работ

Выбрав устройство, подходящее именно вам, можно приступать непосредственно к монтажу. Для этого потребуется наличие некоторых инструментов. Желательно иметь набор гаечных ключей, шведский разводной ключ, комплект отверток различных профилей, и мощные плоскогубцы.

В том случае, когда резьба деформирована или полностью сорвана, ремонт изделия и его использование в будущем станет неосуществимым. А если реконструкция крана в душевом боксе не представляется возможным, остается только его полная замена.

Для распределения воды

Картридж для переключения режимов имеет функциональное назначение, предполагающее распределение водяных потоков в душевых кабинках между разными потребителями. Diverters представлен несколькими видами, различающимися количеством режимов и размером или диаметром корпуса.

картриджи аполло

Картридж на 4 режима Appollo

Наиболее популярными являются дивертеры, которые устанавливаются в душевой кабинке на три, четыре и пять режимов. Значительно реже встречаются устройства на шесть режимов. Все выпускаемые картриджи различаются диаметром, но в нашей стране наиболее востребованными и распространенными стали элементы с размерами 35 мм и 40 мм.

Источники

  • https://dushdetal.ru/2020/07/22/kak-zamenit-kartridzh-dushevoy-kabini/
  • https://zonavannoi.ru/santehnika/dushevaya-kabina/zamena-kartridzha-smesitelya.html
  • https://arhitec-spb.ru/vannaya/kak-pomenyat-kartridzh-v-smesitele-dushevoj-kabiny.html
  • https://stroitelniportal.ru/stati/santehnika/remont-smesitelya-dushevoj-kabiny-svoimi-rukami/
  • https://www.AkvaHit.ru/articles/kak-snyat-smesitel-s-dushevoy-kabiny-dlya-ego-polnoy-zameny-ili-zameny-kartridzha/
  • https://HomeSantehnica.ru/smesiteli/zamena-kartridzha-v-smesitele-dushevoj-kabiny/
  • https://santechcenter.ru/smesiteli/zamena-kartridzha-v-smesitele-dushevoj-kabiny.html
  • https://superarch.ru/texnika/zamena-kartridzha-v-smesitele-dushevoj-kabinyi
  • https://delaemvannuu.ru/dushevaya-kabina/kartridzhi.html
  • https://steklotorgnn.ru/smesiteli/zamena-kartridzha-v-smesitele-dushevoj-kabiny.html

Понравилась статья? Поделиться с друзьями:
Bazliter.Ru
Adblock
detector
Gogetlinks12773
