Мини токарный станок по металлу своими руками

Содержание

Задачи для токарного оборудования

Цилиндрические и конические детали производят с помощью токарной обработки. Здесь реализуется принцип вращения детали относительно режущего инструмента. Во всех других видах обработки заготовка не перемещается.

При токарной обработке выполняют следующие операции.

  1. Выполняется вытачивание цилиндрической поверхности. При необходимости на ней выполняют ступени: один или несколько цилиндров разного диаметра располагают согласно задумкам конструктора.
  2. Точат уступы и канавки для упора или установки фиксирующих колец или шайб.
  3. Растачивают внутренние цилиндры или конические поверхности.
  4. Нарезают резьбу необходимого диаметра с определенным шагом. Ее располагают внутри или снаружи детали.
  5. С помощью вспомогательного инструмента сверлят соосные отверстия, зенкерами и развертками добиваются необходимой точности и чистоты обработки.
  6. При необходимости с помощью накаток придают специальное рифление поверхности или накатывают резьбу особого профиля.
  7. Имея болванки, с помощью давилок методом пластической деформации изготавливают тонкостенные детали из металла или пластических материалов.
  8. В мебельном производстве часто протачивают изделия сложной формы, их называют фасонными поверхностями вращения. Изготовление выполняется по специальным шаблонам или программам.

Характеристики

При покупке или сборке токарного станка нужно учитывать ряд параметров:

  1. Размеры обрабатываемых заготовок.
  2. Мощность электродвигателя.
  3. Массу и размеры оборудования.
  4. Количество закрепляемых токарных инструментов, резцов.
  5. Скорость вращения шпинделя.
  6. Наличие дополнительных элементов, узлов, механизмов, для выполнения разных технологических операций.

Также нужно обратить внимание на материал отдельных частей. От этого будет зависеть долговечность и устойчивость оборудования к нагрузкам.

Подготовительный этап: проектирование и чертежи

На подготовительном этапе важно разобраться с тем, из каких составных частей будет состоять будущий токарный станок по металлу. На основе этого подбираются подходящие агрегаты и детали из подручных материалов. Важно учесть, на какие именно задачи будет ориентирован механизм, для чего будет использоваться.

Принципиально установка должна состоять из следующих элементов:

  • Электродвигатель с передачей на ведущей механизм. Часто выбирают рабочие установки от старых стиральных машин. Обычно мощность подбирается в пределах 1000-1500 Вт. Для проведения бытовых работ этого достаточно.
  • Соединительные части (металлические уголки, болты).
  • Корпус и металлическая основа (труба, швеллер).
  • Ходовые части – ручка для продольного перемещения, подшипники.
  • Опорная часть (рамная конструкция).
  • Упорный механизм с резцами.
  • Задняя и передняя бабка – в идеале можно взять от другого станка.

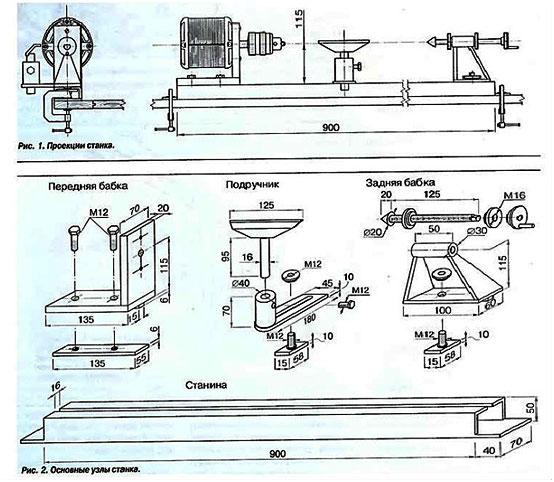

Схема готового устройства представлена на фото.

Мини токарный станок по металлу своими руками

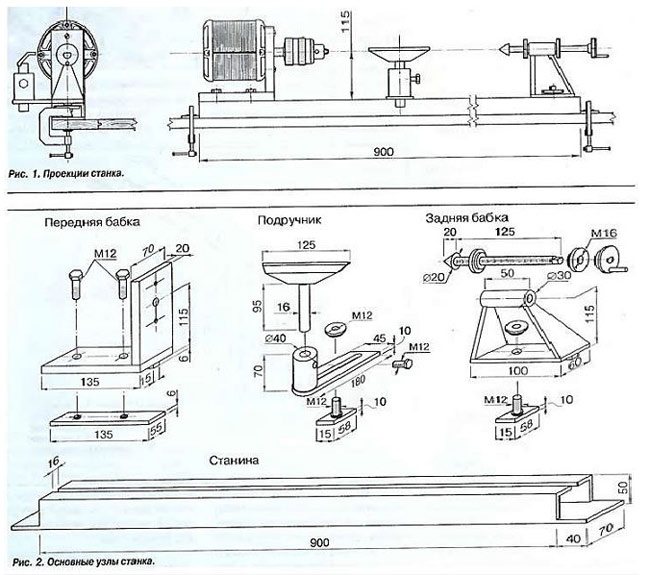

Когда все детали будут в наличии, можно составить принципиальный чертеж изделия. За основу можно взять следующие рисунки.

Мини токарный станок по металлу своими руками

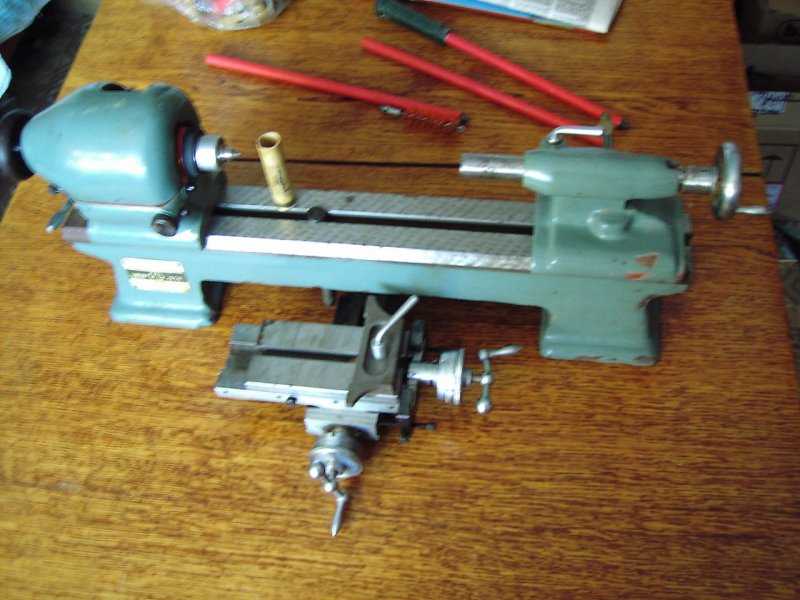

Токарный станок в собранном виде, его основные элементы можно увидеть здесь.

ОБРАТИТЕ ВНИМАНИЕ. Изготавливать токарный станок по металлу своими руками лучше всего из металлических изделий (трубы, уголки и др.). Любая деревянная конструкция недолговечная, и работать с деталью будет намного труднее.

Конструкция

Хоть первые станки токарной группы и появились ещё в конце XVIII века, их архитектура была настолько совершенной, что не претерпела существенных изменений до сих пор. Можно сказать, что сегодня мы используем оборудование, аналогичное тому, которое применялось для металлообработки ещё два столетия назад

Токарный станок по металлу состоит из таких узлов и деталей:

  1. Станина, являющаяся основой для всех остальных элементов. От прочности и скрупулёзности её изготовления зависит точность обработки и универсальность устройства. Корпусная часть станка должна представлять собой массивную, фундаментальную конструкцию. Только в таком случае можно избежать вибраций и смещения инструмента во время выполнения токарных операций.
  2. Передняя шпиндельная бабка. Этот узел позволяет зафиксировать заготовку и вращать её в процессе обработки. Часто шпиндельная бабка включает в себя коробку передач и механизм подачи суппорта или обрабатывающей головки. Это позволяет изменять скорость вращения детали и повышает производительность.
  3. Задняя бабка. Этот элемент предназначен для удержания детали в заданной системе координат, соосно шпинделю. Кроме того, закреплённый в задней бабке инструмент позволяет выполнять дополнительные операции, например, нарезать резьбу.
  4. Суппорт. Без сомнения, этот узел является одним из самых важных в конструкции станка. Суппорт предназначен для удерживания режущего инструмента и его перемещения относительно обрабатываемой заготовки. В зависимости от конструкции суппорт может подавать резец в различных плоскостях, благодаря чему можно получать детали со сложной конфигурацией внутренних и наружных поверхностей. Основными требованиями, которые предъявляются к суппорту, являются надёжность удержания инструмента и точность подачи, поскольку это напрямую связано с качеством обработки.

При изготовлении самодельного токарного станка конструкцию максимально упрощают. Для этого элементы, которые в домашних условиях изготовить проблематично, видоизменяют, а от некоторых узлов и вовсе отказываются. Например, коробку передач можно заменить несколькими разноразмерными шкивами, а автоматику подачи исключить из схемы.

Токарные мини-станки по металлу: популярные модели, цены

Модель станкаГабариты, мм. Вес, кгМощность оборудования, ВтКраткое описание
BD-3, Jet (Китай)
BD-3, Jet (Китай)
440×270×210 13260Однопозиционный резцедержатель. Трёхкулачковый патрон. Защитный экран и задняя стенка. Инструмент для обслуживания оборудования.
Jet BD-3
Кратон MML-01 (Китай)
Кратон MML-01 (Китай)
800×300×300 39,3500Жёсткая станина. Ременная передача. Диаметр патрона − 80 мм. Максимальное расстояние между центрами − 300 мм.
Кратон MML-01
SM-300E, Proma (Китай)
SM-300E, Proma (Китай)
730×330×330 40300Компактность. Низкий уровень шума. Диаметр обточки – 180 мм. Максимальная длина обточки – 250 мм. Коробка скоростей – 2 ступени.
Proma SM-300E
STALEX SBD-3
STALEX SBD-3
440×270×210 19260Чугунная станина. Трёхкулачковый патрон. Защитный экран и фартук. Регулятор скорости вращения. Однопозиционный резцедержатель.
STALEX SBD-3
 BD-7VS (Швейцария)
BD-7VS (Швейцария)
740×390×310 55600Чугунная станина. Автоматическая подача. 2 скорости. Наличие реверса. Быстрая фиксация задней бабки.
BD-7VS

Предлагаем несколько видео о токарных станках:

Watch this video on YouTube

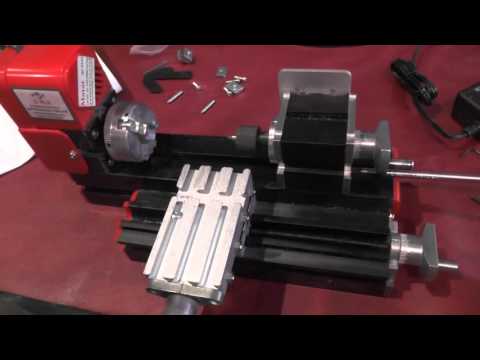

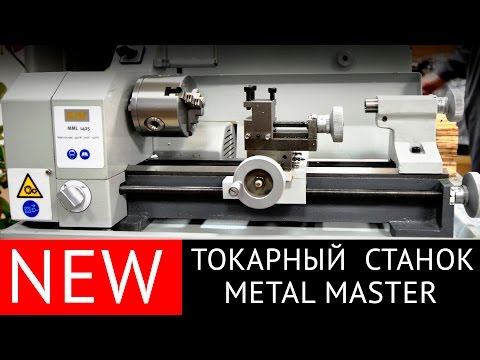

Самодельный станок по металлу своими руками: назначение, устройство и как сделать

Как производится вращение?

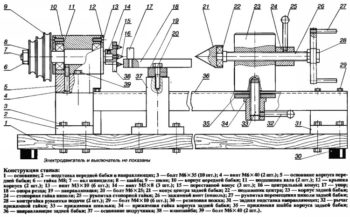

станок токарный - схема
Устройство токарного станка.

Вращательный момент формируется в станке разными способами. Можно установить рабочую часть на вращательный вал электрического двигателя напрямую. Такой подход много чего сэкономит: и место, и деньги на запасные части.

К сожалению, такое расположение возможно далеко не всегда, поэтому главным исполнителем вращательного движения назначаются так называемые передачи. Они бывают цепными, ременными и фрикционными.

У каждого вида передачи есть свои плюсы и минусы:

Ременная передача

Самый бюджетный вариант передачи для мотора со многими преимуществами. Главное из них – надежность. Сделать ременную передачу просто: чаще всего мастера берут таковую от других устройств.

Есть и недостаток – это его недолговечность, так как ремни быстро изнашиваются. Вам придется менять их довольно часто.

Цепная и фрикционная передачи

Цепная передача стоит недешево, к тому же она намного более громоздкая, чем ременная. Зато и прослужит такая передача намного дольше, так что вы получите «стратегическую» экономию средств. Фрикционная передача находится ровно посередине между ременной и цепной передачами.

Как выбрать электродвигатель самому

В качестве двигателя рекомендуется использовать асинхронный двигатель мощностью 800-1500 Вт. Эти двигатели при снижении нагрузки не раскручиваются бесконтрольно как коллекторные. Возможно использовать асинхронный двигатель с частотным инвертором. Это позволит изменять скорость вращения шпинделя в любом диапазоне с любым шагом.

Токарный станок своими руками: особенности, инструкции и советы сборки

В Рунете ассортимент заводского оборудования начинается с ценника в 50 000 рублей – это с учетом минимальной комплектации. Варианты понадежнее с расширенными возможностями по обработке обойдутся в 100 000+ рублей. Согласитесь, тратить такие деньги на агрегат для собственного использования (пара раз в месяц), не является рациональным решением. Альтернатива очевидна – сделать токарный станок своими руками.

Читайте также:  Беспроводной дистанционный выключатель света, устройство, принцип работы, как подключить, схема

algoritm-sborki-agregata

Отметим, что общего алгоритма сборки агрегата не существует.

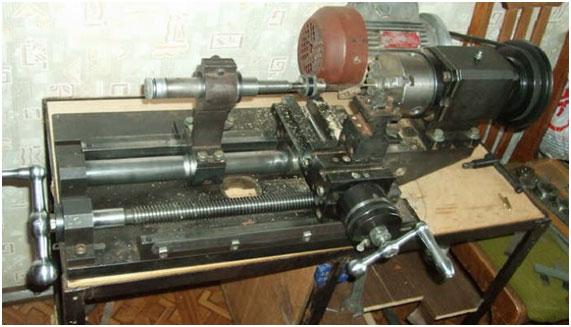

Все зависит от имеющегося набора материалов и полета фантазии человека. Без определенных навыков в механике и знания базовых правил по физике работы станка, получить качественную сборку конструкции будет нереально.

1) Как собрать токарный станок по металлу своими руками: рекомендации по компонентам + способы сборки узлов

Во время сооружения оборудования с нуля человек должен продумать окончательный вариант конструкции. В отличие от сложных заводских вариантов, самодельный агрегат рационально избавить от малозначимых узлов – это удешевит работу + уменьшит время на сам процесс монтажа деталей на основу.

tokarnyj-stanok-po-metallu

Например, лучше избежать установки сложной автоматики, коробки передач с шестеренками и ЭМФ. Пиноль также навряд ли потребуется в самодельной конструкции. Давайте детальнее пройдемся по важнейшим моментам.

А) Какие материалы использовать?

В интернете можно наткнуться на рекомендации «бывалых» умельцев, которые говорят о рациональном использовании деревянных заготовок для формирования некоторых компонентов будущего токарного станка. Аргументы «ЗА» — скорость и простота выточки.

ispolzovanie-derevjannyh-zagotovok

Да, на первых 2-4 неделях проблем не возникнет (если человек сделал качественные детали), но по мере использования станка, начнет ковылять его точность обработки заготовок. Спустя какой-то месяц получить качественный срез, резьбу или выполнить другую операцию мини токарный станок, собранный своими руками, не сможет физически.

Обратите внимание: даже если в чертеже допускается использование дерева, предпочтение отдавайте металлу. Придется попотеть над сборкой и подгонкой деталей, но долговечность и точность будущего токарного станка окупит приложенные усилия с лихвой.

Дерево набухает при высокой влажности и ссыхается при низкой. Его структура имеет повышенную ломкость, а из-за процесса гниения, первые проблемы с работоспособностью оборудования станут заметны в первые пару месяцев эксплуатации.

Б) Какую делать раму для стола?

Все зависит от места установки. Если это рабочий стол из дерева, требуется удостовериться в возможности конструкции выдержать дополнительные нагрузки. С металлическими столешницами (ножки, в том числе) трудностей не будет. Единственное, обратите внимание на расшатанность ножек – для размещения тяжелой конструкции такой расклад недопустим.

samodelnaja-rama-dlja-stola

При сборке рамы учтите 2 особенности:

  • обеспечьте станку максимальную устойчивость. Хорошее решение – вмонтировать раму в бетонный пол. При необходимости в мобильности агрегата, придется наваривать к ножкам пятаки с прорезиненными наконечниками;
  • не переусердствуйте. Массивная плита из литой стали здесь ни к чему. Главное, обеспечить крепкую фиксацию токарного станка, а сделать это можно и более щадящими мерами.

Оконченным этап работы можно считать только в случае, когда плоскость по горизонтали и верхний срез соответствуют между собой на 100%. Станина компонуется из уголков и швеллеров, подогнанных под размеры рамы.

В) Как быть с приводом?

Здесь перед сборщиком может возникнуть 2 ситуации. Первая – когда зажим крепится к двигательному валу. Становится актуальным вопрос о смене скорости вращения, ведь для материалов различной твердости необходимы свои обороты. Одно из решений – снять движок с бывшей в употреблении швейной машинки. Проблема себя исчерпает, но конечный результат будет ориентирован на минимальную мощность, что сильно ограничивает область применения самодельного оборудования как такового.

dvizhok-so-shvejnoj-mashinki

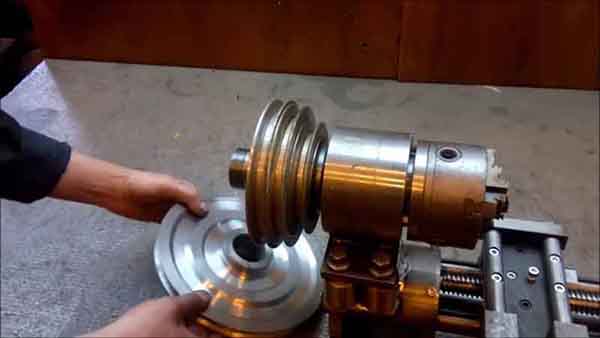

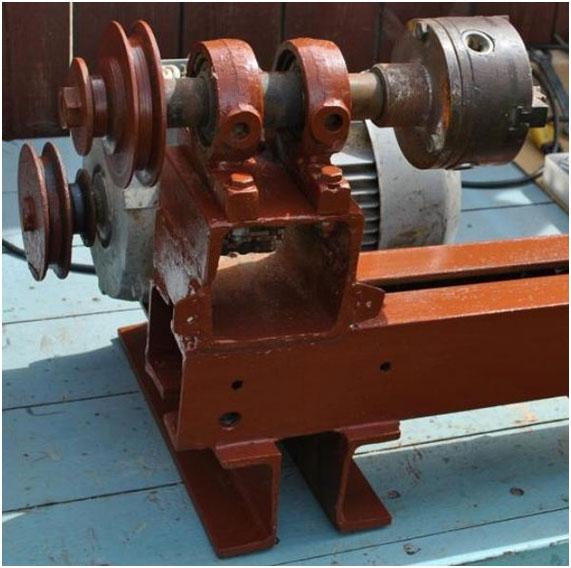

Альтернатива – переустановка ремней шкивов, находящихся на промежуточном вале. Рассматриваемый метод позволяет сделать токарный станок по металлу своими руками на 9-14 скоростей. Решение избавляет сборщика от розыска комплектующих, разработки схем по автоматике и дополнительной сборки.

pereustanovka-remnej-shkivov

В случаях, когда станком не предусматривается передача за счет ремня, придется частенько его ремонтировать. Решить проблему можно, однако придется уделить пару дней на дополнительную сборку, что сильно затормозит сроки сборки + увеличит сложность конструирования токарного станка.

Г) Рекомендации по добычи мелких конструктивных элементов

Приспособление состоит из множества мелких комплектующих, занимаясь выточкой которых с нуля, можно потратить на сборку конструкции до полугода. При возможности взять отдельные детали со списанного или бывшего в употреблении оборудования, не обходите предложение стороной. Подогнать готовую часть проще, нежели получить ее с нуля.

Добыча некоторых конструктивных компонентов токарного станка:

  • салазки
    salazki-tokarnogo-stanka

    Можно сделать выточку из прута, но зачем это делать, когда имеется доступная альтернатива в виде стоек амортизаторов. Деталь имеет повышенный запас прочности, что снизит риск поломки в будущем устройстве станка;

  • пиноль
    pinol-tokarnogo-stanka

    Берем простой болтик, затачиваем его торец с ножками и получаем качественную замену покупной детали;

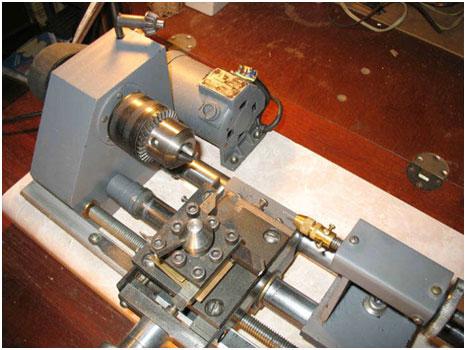

  • резцедержатель
    rezcederzhatel-tokarnogo-stanka

    Можно взять 2 пластинки из металла высокой прочности с толщиной 0.3-0.5 сантиметра. К нижней привариваем резьбовая ось, а на верхней проделывается отверстие соответствующего радиуса. В качестве резцового зажима можно использовать гайку.

Аналогичные лайфхаки применимы и для других мелких деталей будущего станка. В идеале, обратитесь на сборку лома и разузнайте о наличии убитых станков. Детали обойдутся вам дешевле б/у, а их качество будет ничем не хуже.

Д) Какой электродвигатель выбрать?

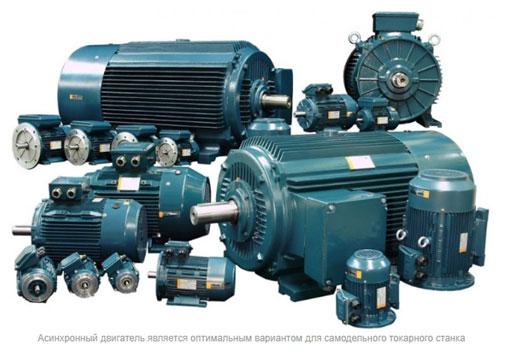

Сердце агрегата – это мотор. В зависимости от его мощности будет меняться область применения оборудования + размер поддерживаемых заготовок. Если человек ориентируется сугубо на мелочь, то сойдет мотор от старой швейной машинки – до 1000 Вт. Ориентируясь на крупногабаритные металлические заготовки, придется купить б/у или новый мотор от 1.5 до 2 кВт.

vybor-jelektrodvigatelja

Важно: все электрические части сборки обязаны быть изолированы. При неимении опыта работы в данной области, в приоритете обратиться к спецу – это увеличит качество работы и обезопасит вашу жизнь во время эксплуатации.

Занимаясь сборкой токарного станка собственноручно, человек обязан ориентироваться на широкий профиль его использования. Бытовые потребности могут возникать не только в отношении металла, но и прочих материалов, таких как пластик, дерево или оргстекло.

Универсальность токарного станка обеспечивается скоростью вращения шпинделя, точнее его диапазонов оборотов. К примеру, для древесины – это 800-2 200, а для металла – от 75 до 1000.

universalnost-tokarnogo-stanka

Теперь по габаритам. Здесь ориентируйтесь на размеры заготовок, которые будете совать под станок. Ограничений нет, но, чтобы было проще ориентироваться, предоставим габариты по ГОСТам для оборудования промышленного направления малых мощностей – 1 100 х 600 х 180 в миллиметрах.

Быстрая сборка токарного станка из дрельки:

Виды и классификация резцов токарных проходных, особенности конструкции

Изготовление станины: пошаговая инструкция и видео

Дальнейшие действия состоят в изготовлении опорной установки (станины), монтаже рабочего оборудования, соединения его с электродвигателем и непосредственный запуск в эксплуатацию. Последовательность действий такая:

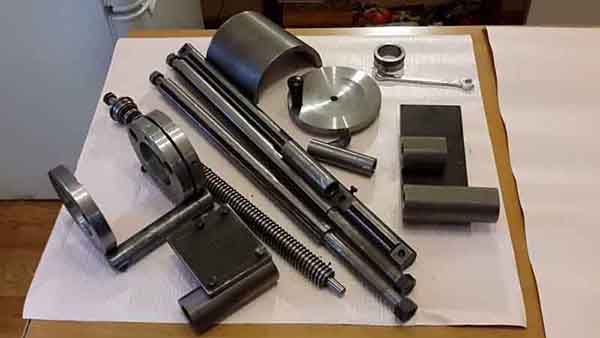

  1. Сначала требуется выполнить раму, которую можно выпилить из стальных труб (профилей) в соответствии с размерами на чертежах. Все стыки необходимо делать только под прямы углом, поэтому можно проверять правильность соединения с помощью обычного угольника. Станина изготавливается из направляющих. в качестве которых можно использовать длинные валы.
  2. Мини токарный станок по металлу своими руками

  3. Боковым стойкам станины следует уделить особое внимание, поскольку они являются несущими элементами. Следовательно, от них во многом зависит неподвижность всей конструкции. Лучше всего сделать стойки на профессиональном токарном станке.
  4. Мини токарный станок по металлу своими руками

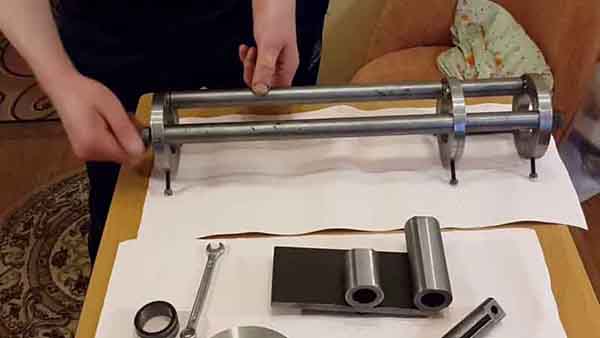

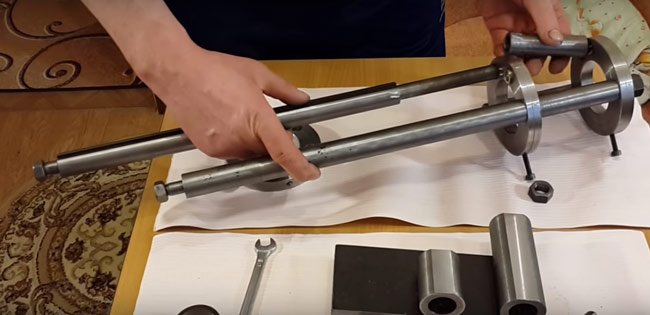

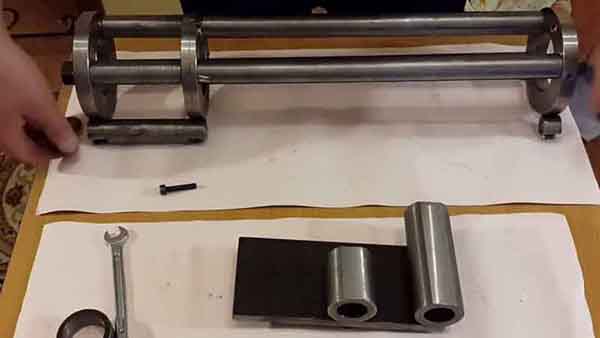

  5. Далее необходимо собрать всю опорную установку: боковые элементы идут по краям, между ними – 2 направляющие. С определенным интервалом на направляющих монтируются втулки, как показано на фото.
  6. Мини токарный станок по металлу своими руками

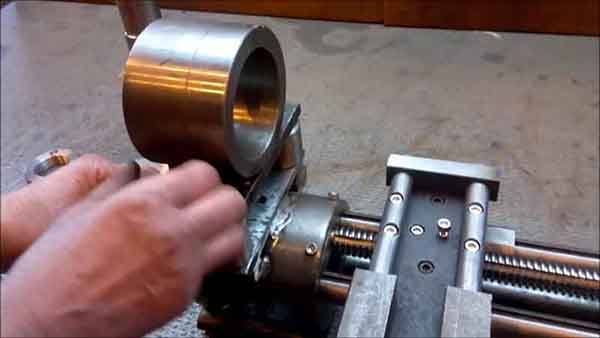

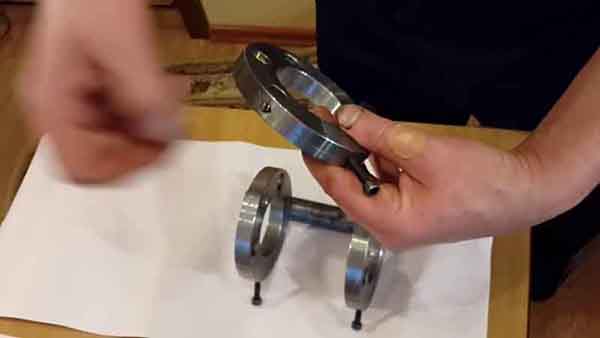

  7. Далее фиксируются втулки, с помощью которых будет прикрепляться задняя бабка и резцедержатель. При этом лучше сделать так, чтобы втулки были разных размеров, поскольку ход механизма в этом случае будет больше.
  8. Мини токарный станок по металлу своими руками

  9. Поверхности для монтажа суппорта делаются из обычных стальных листов. Важно, чтобы они были без дефектов и ровными. Оптимальная толщина листа – в пределах сантиметра.
  10. Мини токарный станок по металлу своими руками

    ОБРАТИТЕ ВНИМАНИЕ. Отверстия на этих листах также выполняются на профессиональном станке. Сделать их нужно особо точно, поскольку даже небольшие погрешности не позволят устройству нормально функционировать – рабочие части будут периодически застревать.

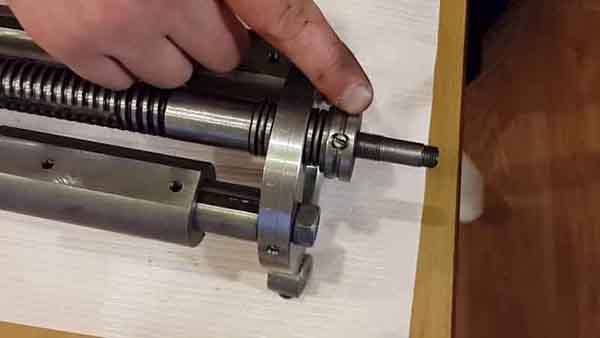

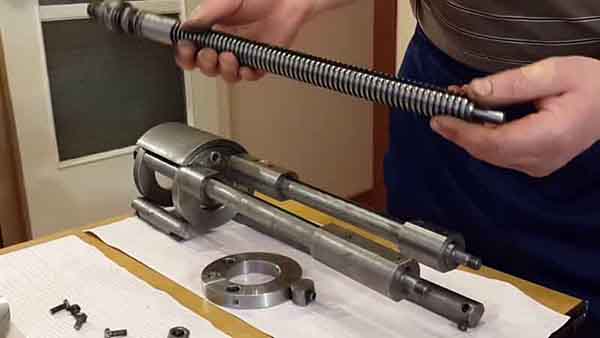

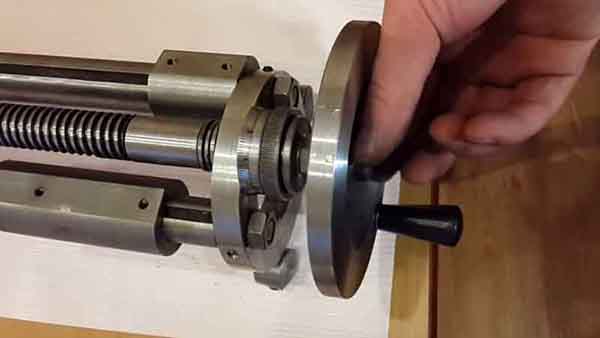

  11. Далее осуществляется монтаж ходового винта. Можно изготовить резьбу на металлической палке, но есть и более простые варианты – например, воспользоваться ножкой от старого вращающегося стула
  12. Мини токарный станок по металлу своими руками

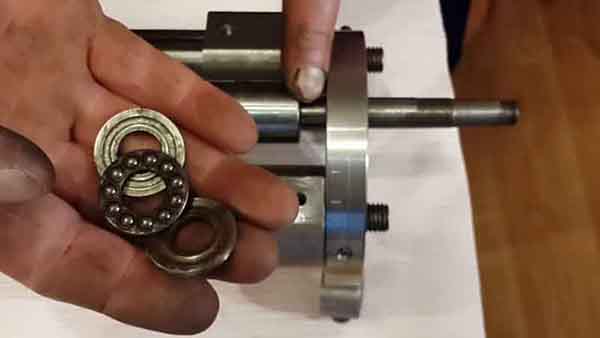

  13. При монтаже винта важно учесть, чтобы боковые стойки были снабжены втулками. На сам винт крепится штурвал для возможности вращения, а также нониус.
  14. Мини токарный станок по металлу своими руками

  15. После этого монтируется поверхность, на которой затем будет установлена передняя бабка.

После этого станина полностью собирается. Важно учесть, чтобы все элементы были соединены наглухо – малейшая слабина недопустима, поскольку в ходе работы вибрационные раскачивания усилят непрочность механизма и могут привести к его повреждениям.

Наглядная инструкция по монтажу станины – на этом видео.

Из чего состоит токарный станок: детали устройства

Пускай устройство подобного агрегата заводского производства включает в себя множество узлов. А изготовленный своими руками токарный мини-станок по металлу оснащается четырьмя основными – рамой (на которой крепятся детали), суппортом, передней и задней бабкой и резцедержателем. На стоит забывать и про электропривод (о нем поговорим позже подробнее). Начнем с рамы.

Рама для токарного станка: что требуется для изготовления

Задача этого узла – удержание всего оборудования и деталей в жестком, фиксированном положении. Иногда она изготавливается из дерева, но в этом случае не удастся обработать тяжелые детали – остается риск перекоса каркаса, что недопустимо. Оптимальным вариантом будет изготовить раму из металлических уголков и швеллеров.

Рама играет важнейшую роль в изготовлении такого агрегата
Рама играет важнейшую роль в изготовлении такого агрегата

Полезная информация! Толщина металла швеллера и уголка зависит от мощности электропривода и величины планируемых к обработке деталей.

Связка металлических деталей каркаса осуществляется сварными или болтовыми соединениями. Задача – правильно рассчитать размеры рамы и собрать  каркас по предварительно составленной, просчитанной схеме.

Суппорт токарного станка: нюансы изготовления

Суппорт с резцедержателем должен быть подвижен, но с фиксацией при необходимости. Резцы должны зажиматься плотно, без люфтов. В противном случае их вырвет в процессе работы, что приведет к травмам.

Важно! Суппорт устройства должен быть подвижен

Резцедержатель для токарного станка своими руками

В качестве зажимов резцедержателя используют два и более болтов. При этом узел лучше сделать вращающимся. Это позволит не менять резец, каждый раз откручивая зажимные болты, а проворачивать головку, на которой закрепляется до четырех резцов.

Резцедержатели отличаются друг от друга по форме и размерам
Резцедержатели отличаются друг от друга по форме и размерам

Передняя бабка токарного станка своими руками

Через этот узел связывается ведущий центр и электропривод. У промышленных агрегатов заводского производства в этой части устанавливается редуктор, посредством которого возможно изменение скорости вращения. Самому «колобку передач» собрать не удастся. Единственный вариант смены скорости — установка нескольких шкивов на вал, передающий крутящий момент, с различающимся диаметром. При этом подразумевается, что на каждый из шкивов потребуется отдельный ремень определенной длины. Купить переднюю бабку токарного станка можно в диапазоне цен от 10 000 до 30 000 руб.

Разобравшись с устройством подобных агрегатов, перейдем к практическим советам по изготовлению.

Передняя бабка для токарного станка ТВ-7
Передняя бабка для токарного станка ТВ-7

Назначение оборудования

В технологии обработки материалов резанием принято различать установки для обработки по классам точности. Основным критерием является материал, которому требуется придать определенные формы и параметры:

  • Деревянные заготовки вытачивают на станках, обеспечивающих точность до 1 мм.
  • Изделия из конструкционной стали точат с точностью до 0,05 мм.
  • На станках повышенной точности (обработка изделий из инструментальных сталей), оборудованных микрометрическими измерительными инструментами можно добиваться исполнения до 0,005 мм.

Для домашних условий создают деревообрабатывающее оборудование, а при необходимости работы над металлическими заготовками нужны станки по металлу. Основные отличия заключаются в приводе для инструмента.

Если нужно вытачивать деревянную деталь, используют упор. На него опирают инструмент. Продольную и поперечную подачу выполняют вручную.

Обрабатывая металл, приходится противодействовать значительным усилиям сопротивления. Руками удержать режущие кромки довольно сложно. Поэтому используют вспомогательные приспособления, которые позволяют стабилизировать положение. У станкостроителей есть понятие о прочности СПИД.

Расшифровывают эту аббревиатуру так: станок, приспособление, инструмент, деталь. Все эти элементы должны сохранять определенную жёсткость, тогда гарантируется требуемая точность при обработке.

Правила пользования оборудованием

После завершения сборки нужно проверить оборудование пробным запуском.

Мини токарный станок по металлу своими руками
Мини токарный станок по металлу своими руками
Мини токарный станок по металлу своими руками
Мини токарный станок по металлу своими руками
Мини токарный станок по металлу своими руками
Мини токарный станок по металлу своими руками
Мини токарный станок по металлу своими руками
Мини токарный станок по металлу своими руками
Мини токарный станок по металлу своими руками
Мини токарный станок по металлу своими руками
Мини токарный станок по металлу своими руками
Мини токарный станок по металлу своими руками

Всё хорошо? Тогда изучите следующие правила эксплуатации:

  • Правильно подбирайте заготовку. Она не должна иметь трещин и быть сучковатой.
  • Надёжно фиксируйте заготовку перед тем, как начать с ней работать.
  • Обязательно проверяйте заземление перед включением станка.
  • Пользуйтесь защитным экраном и сменной спецодеждой.
  • Проверяйте инструмент перед началом работы на целостность и надёжность крепления. Все найденные дефекты сразу же устраняйте.
  • Используйте древесину, влажность которой не превышает 20%.
  • Сохраните чертежи станка.
  • Каждый раз подкладывайте под ноги резиновый коврик.

Мини токарный станок по металлу своими руками

Варианты модернизации самодельного токарного станка

Если вам нужен механизм, который сможет не только выполнять токарные работы, но и шлифовать, и красить заготовку, базовый станок можно легко модифицировать. Лучше всего делать это для конструкции на основе электродрели, так как заменить рабочую часть в ней проще всего.

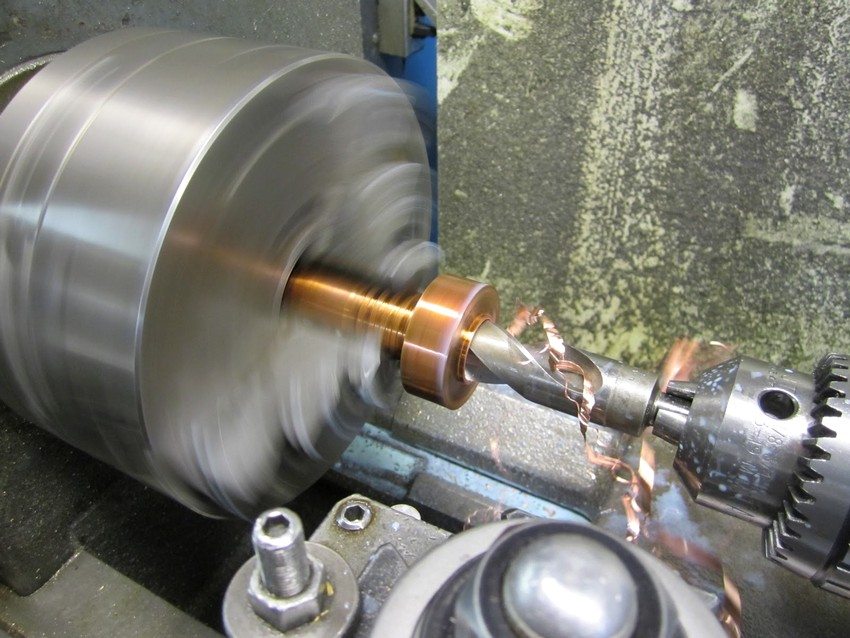

Токарный станок может быть многофункциональным устройством в мастерской, с помощью которого можно выполнять различные работы, в том числе бытовые: заточку ножей, ножниц и пр.

Токарный станок может быть многофункциональным устройством в мастерской, с помощью которого можно выполнять различные работы, в том числе бытовые: заточку ножей, ножниц и пр.

Существует несколько популярных модификаций токарного станка по металлу. Как сделать конусообразное отверстие? Для этого к основанию необходимо прикрепить два напильника таким образом, чтобы они образовывали трапецию. После этого монтируется пружинный механизм, который обеспечивает подачу напильников вперед и под углом, что позволяет сверлить в детали конусообразные отверстия.

Кроме того, для работы с металлическими деталями разной длины можно сделать станок с разборной основой. При помощи нескольких досок или металлических уголков можно приближать или отдалять рабочий инструмент к креплениям, удерживающим деталь, а также менять размер зазора между креплениями. Удобнее всего делать такую конструкцию на основе обычного стола или верстака.

Если прикрепить к электродвигателю в качестве рабочего инструмента шлифовальный круг, при помощи станка можно заниматься не только полировкой поверхности детали, но и заточкой ножей, ножниц и других бытовых инструментов. Таким образом, токарный станок превращается в удобный многофункциональный механизм.

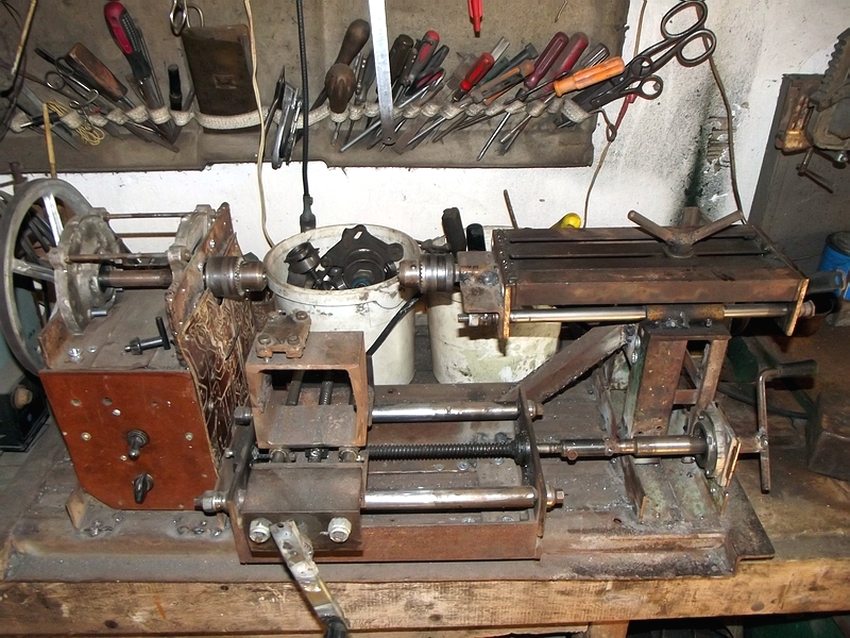

Создание токарного станка своими руками позволит получить оборудование, оптимально подходящее под нужды владельца

Создание токарного станка своими руками позволит получить оборудование, оптимально подходящее под нужды владельца

Сборка токарного станка в домашних условиях является достаточно простой задачей, которую еще больше упрощают многочисленные видео-инструкции и чертежи из интернета. При этом собрать конструкцию можно буквально из подручных частей, используя для этого старую бытовую технику и отходы монтажного и строительного производства.

Основное преимущество самостоятельной сборки – это экономия средств. Кроме того, стоит отметить возможность самостоятельно регулировать габариты и мощность устройства, чтобы приспособить его под свои нужды. Самодельный станок может быть не только большим, но и совсем миниатюрным, предназначенным для обработки мелких деталей.

Основные узлы

Схема токарно-винторезного станка:

Узлы станка

Основными узлами и деталями токарного станка являются.

  1. Все элементы размещаются станине. Она является основой для всего оборудования. Ее прочность гарантирует точность обработки заготовок. Промышленные образцы отливают из ковкого или модифицированного чугуна. Потом протачивают направляющие, по которым могут скользить вспомогательные приспособления. Чтобы гарантировать устойчивость этот элемент стараются сделать массивным, дополнительно крепят на мощное основание. Используют анкеры для фиксации фундаменту.
  2. Передняя бабка оборудуется шпинделем. На нем устанавливают патрон или поводковые механизмы. Внутри передней бабки размещают коробку передач. При необходимости частота вращения патрона может быть низкой или высокой.
  3. В нижней части передней бабки имеется еще коробка подач. Она нужна для организации перемещения инструмента.
  4. На станине с обратной стороны устанавливают заднюю бабку. Чаще всего используют пиноль. Ее размещают соосно со шпинделем передней бабки. Для обработки длинномерных заготовок тут ставят конус. Он может быть неподвижным или вращающимся в подшипниках. Можно разместить тут сверла или резьбонарезной инструмент. Специальный маховичок позволяет производить продольную подачу.
  5. Суппорт расположен сбоку от станины. Он перемещается по направляющим станины. Тут имеются приспособления для фиксации резцов, устанавливаемых в резцедержателе (специальном устройстве для установки нескольких типов инструмента). В суппорте есть вспомогательные приспособления, позволяющие осуществлять продольную и поперечную подачу инструмента при обработке. Задавая, условия перемещения, можно обрабатывать поверхность деталей по сложному профилю.

В качестве вспомогательных устройств станка используют:

  • насос для подачи смазывающей охлаждающей жидкости (СОЖ) в зону обработки;
  • поддон, тут собирается стружка, сюда же сливается СОЖ;
  • локальная подсветка помогает токарю направить освещение на резец и деталь;
  • защитный экран защитит человека от стружки, влаги и других опасных элементов.

Особенности работы токарных станков по металлу своими руками, видео-инструкции как способ избежать ошибок

Как и у любого другого оборудования, у самодельных токарных станков есть свои особенности, которые необходимо учитывать при сборке и эксплуатации. К примеру, при работе с крупными деталями или при использовании мощного электродвигателя возникают сильные вибрации, которые могут привести к серьезным погрешностям при обработке детали. Чтобы избавиться от вибраций, ведущий и ведомый центры станка необходимо устанавливать на одной оси. А если планируется устанавливать только ведущий центр, к нему должен крепиться кулачковый механизм.

В настольных токарных станках своими руками по металлу не рекомендуется устанавливать коллекторный двигатель. Он склонен к самопроизвольному увеличению числа оборотов, что может привести к вылету детали. Это, в свою очередь, может привести к производственным травмам или порче имущества. Если же без установки коллекторного двигателя никак не обойтись, в комплекте с ним обязательно нужно устанавливать редуктор для понижения оборотов.

Идеальным вариантом двигателя для самодельного токарного станка является асинхронный. Он не увеличивает частоту оборотов во время работы, устойчив к большим нагрузкам и позволяет работать с металлическими заготовками с шириной до 100 мм.

Самое главное при работе на токарном станке - соблюдение техники безопасности

Самое главное при работе на токарном станке — соблюдение техники безопасности

Правила установки и эксплуатации любого типа электродвигателя для токарного станка можно посмотреть в многочисленных видео-инструкциях в интернете. С их помощью вы не только избежите распространенных ошибок при сборке, но и сэкономите время и силы благодаря наглядности материала.

Изготовление мини токарного станка

Для дома можно изготовить небольшой настольный станок. Вариантов для создания несколько. Самостоятельно можно создать изделие на базе дисков, выпиленных из толстостенной трубы или кругляка диаметром 120 мм.

Все детали для самодельного мини токарного станка вытачиваются на промышленном оборудовании. Используются токарно-винторезный станок 1А616, сверлильный станок 2А135. Понадобится сварочный полуавтомат, с его помощью выполняется сварка корпусных деталей.

Самодельный токарный станок по металлу своими руками: порядок сборки

Сборка механизма выполняется в следующем порядке:

  1. Из металлических балок и швеллеров собирается рама станка. Если вы собираетесь работать с большими деталями, то и материалы для сборки рамы нужно использовать с расчетом на большую нагрузку. К примеру, если планируется работать с металлическими заготовками длиной свыше 50 мм, толщина материалов для рамы должна начинаться от 3 мм для уголков и от 30 мм – для стержней.
  2. На швеллеры устанавливаются продольные валы с направляющими. Валы могут быть приварены при помощи сварки или закреплены болтами.
  3. Изготавливается передняя бабка. Для изготовления передней бабки токарного станка своими руками используется гидравлический цилиндр с толщиной стенок от 6 мм. В цилиндр необходимо запрессовать два подшипника.
  4. Прокладывается вал. Для этого используются подшипники с большим внутренним диаметром.
  5. В гидравлический цилиндр заливается смазывающая жидкость.
  6. Устанавливается шкив и суппорт с направляющими.
  7. Монтируется электропривод.

Кроме того, по чертежам токарного станка по металлу своими руками видно, что для повышения устойчивости резцового механизма изготавливается подручник, а на нижней части конструкции закрепляется тонкая полоса металла. Последняя служит для защиты рабочей части станка от деформации в процессе работы.

Устройство самодельного токарного станка для обработки металла: 1, 7 - швеллеры; 2 - ходовая труба; 3 - задняя бабка; 4 - поддон для сбора стружки; 5 - суппорт; 6 - ходовой винт; 8 - электрический двигатель; 9 - неподвижная передняя бабка; 10 - лампа в защитном колпаке-отражателе; 11 - сетчатый экран для защиты токаря от стружки; 12 - опора

Устройство самодельного токарного станка для обработки металла: 1, 7 — швеллеры; 2 — ходовая труба; 3 — задняя бабка; 4 — поддон для сбора стружки; 5 — суппорт; 6 — ходовой винт; 8 — электрический двигатель; 9 — неподвижная передняя бабка; 10 — лампа в защитном колпаке-отражателе; 11 — сетчатый экран для защиты токаря от стружки; 12 — опора

Полезный совет! Токарный станок по металлу, собранный своими руками, может быть использован не только по прямому назначению, но и для шлифовки и полировки металлических деталей. Для этого к электрическому валу присоединяется шлифовальный круг.

Пошаговый процесс сборки устройства

Когда выточены все необходимые детали, необходимо их собрать в единую конструкцию.

На сборочном столе собирают детали будущего настольного токарного станка.

Детали станины

Решено конструкцию изготавливать из фланцев, выточенных из кругляка диаметром 120 мм. Для облегчения в них просверлено центральное отверстие Ø 55 мм. Имеются три отверстия Ø 20 мм.

Фланцы опорные

С торца просверлены дополнительные отверстия для резьбовых фиксаторов. Винтами М6 можно закрепить остальные детали в заданном положении.

Фиксаторы на фланцах

Для будущего ходового винта запрессована бронзовая втулка. Внутренний Ø 16 мм.

Бронзовые втулки

Направляющие станины изготовлены из ковкого чугуна. В них изготовлены продольные проточки. Цилиндрическая часть позволяет фиксироваться в отверстиях фланцев.

Направляющая станины

Вставляется направляющая так, чтобы совместить все имеющиеся элементы.

Установка

Чтобы выдержать заданное расстояние используются дистанционные втулки. Их устанавливают в распор между фланцами.

Дистанционная втулка

Вторая направляющая изготовлена точно также как и первая.

Вторая направляющая

Собрав основание для передней бабки, приступают к сборке задней.

Опора для задней бабки

Каркас стягивают гайками. Создана основа будущей станины.

Стягивание гайками

Станок буде стоять, опираясь на передние упоры. Их крепят винтами к фланцам.

Упоры на фланцах

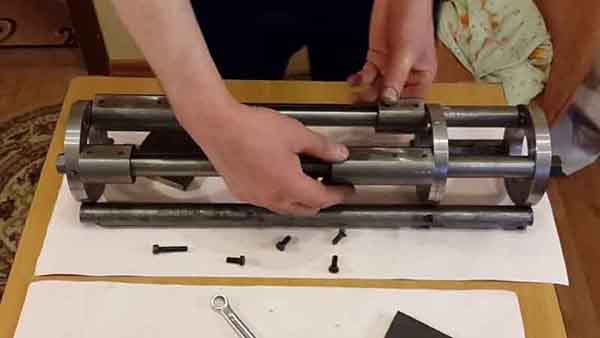

По направляющим перемещаются опорные втулки. На них будут монтироваться суппорт и задняя бабка. Длинная втулка работает направляющей, а короткая – является поддерживающей. Проточки на валиках не позволяют смещаться.

Втулки скользящие

Конструктивно опорные втулки выполнены разной длины. Такое решение позволяет увеличить рабочий ход.

Передние и задние втулки

Длина обрабатываемых деталей может быть достаточной, чтобы детали имели размеры до 250 мм.

В конечном положении

Площадка для суппорта крепится винтами М6.

Площадка суппорта

Отверстия для площадки сверлят по месту. Эта деталь изготавливается индивидуально. Если попытаться сделать ее только по чертежу, то может проявиться эффект заклинивания.

Сверление фиксирующих отверстий

По аналогии изготавливается площадка задней бабки. Ее также сверлят по месту. Нужно обеспечить скользящее перемещение по направляющим.

Сборка пластины сзади

Нужно обеспечить жесткость станине. Для передней бабки выточено специальное цилиндрическое полукольцо. Оно крепится болтами к фланцам.

Полукольцо передней бабки

Перемещение инструментов на суппорте или задней бабке осуществляется по ходовому винту. На нем протачивается прямоугольная резьба, имеющая небольшой наклон (12,5 ⁰). При вращении ходового винта детали, закрепленные на нем, перемещаются вперед или назад. Зависит от направления вращения.

Ходовой винт

Отверстие с запрессованной втулкой создавалось для ходового винта.

Установка ходового винта

Чтобы винт свободно вращался, но сам не смещался вдоль своей оси, используются упорные подшипники. Их ставят спереди и сзади от задней опоры.

Подшипники упорные

Для предотвращения осевого перемещения ходового винта устанавливается фиксирующая втулка. Она крепится болтом М6. Теперь винт не будет смещаться вдоль оси, но вращаться может.

Задний упор

Поверх фиксирующей втулки ставится нониус (приспособление с насечками). Один оборот винта перемещает суппорт или заднюю бабку на 10 мм. Ориентируясь по шкале, можно выполнять точное смещение в продольном направлении.

Нониус

Чтобы вращать ходовой винт, устанавливается маховичок. Небольшая рукоятка позволяет легко вращать маховик.

Маховик

Ориентироваться помогает риска. Глядя на нее, задают нужное осевое смещение.

Ответная риска

Станина станка собрана. Теперь нужно установить переднюю бабку. В ней будет фиксироваться деталь.

Станина станка

На пластинах устанавливают направляющие поперечного перемещения.

Суппорт и задняя бабка

Передняя бабка монтируется сверху. На рисунке видны блок шкивов, трехкулачковый патрон и центральная втулка.

Передняя бабка

Шкивы можно легко снять и установить на шпиндель.

Шкивы

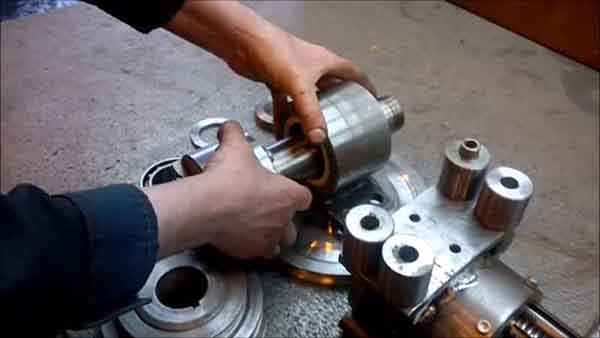

Сам шпиндель устанавливается внутри центральной втулки.

Втулка и шпиндель

Между шпинделем и втулкой имеются радиальные подшипники. Они дают свободное вращение.

Подшипники

Центральная втулка крепится болтами к станине.

Монтаж втулки

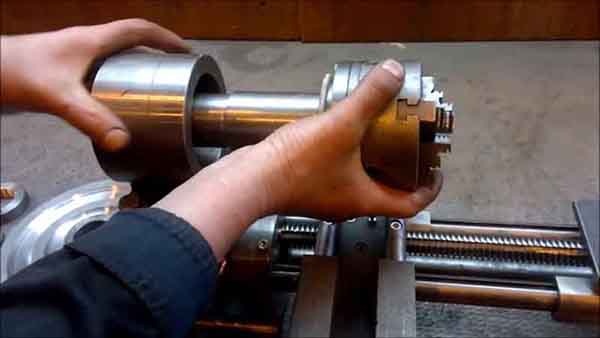

После установки подшипников монтируется шпиндель с трехкулачковым патроном. Внутри шпинделя проточено отверстие Ø 35 мм. При необходимости заготовки меньшего диаметра могут проходить сквозь него.

Установка шпинделя

Станок готов. Привод осуществляется через клиновые ремни от электродвигателя, установленного в стороне.

Видео: токарный мини станок своими руками.

Составные части мини-токарного станка по металлу

Состав любого токарного устройства традиционный, все нижеперечисленные элементы присутствуют вне зависимости от того, каким образом он сделан – вручную дома или промышленным образом.

Устройства состоят из следующих составных частей:

Станина

Главный несущий элемент всей конструкции, придающий ей жесткость и прочность. Станина самодельного токарного станка по металлу изготавливается из деревянного бруса или металлических заготовок в виде готовых уголков.

Главное требование к станине – необходимая прочность, так как конструкция станка во время процесса обработки подвергается воздействию сильной вибрации.

Привод

Главный элемент той части, отвечающей за мощность работы. Привод нужно выбрать очень правильно исходя из нужно мощности. Это задача непростая, над которой следует хорошенько подумать.

Будет достаточно бывшего в употреблении привода от стиральной машинки, строительного миксера или чего-нибудь еще, если вы делаете легкий станок для работ по металлу.

Количество оборотов при таких приводах – около 1500 оборотов в минуту, а мощность – 200Вт или немного выше.

  1. Задняя бабка.
    Это специальная пластина из стали, к которой приваривается тоже стальной уголок. Она нужна для плотной фиксации обрабатываемой детали к станине для качественной обработки.
  2. Передняя бабка.
    Это такая же часть, как и задняя бабка, но в отличие от передней она фиксируется на подвижной раме аппарата.
  3. Передний и задний центры.
  4. Суппорт.

Это один из ключевых факторов для рабочих элементов аппарата, информацию о котором читайте ниже.

Правила техники безопасности при работе на самодельном токарном станке

Главное, как и в любом деле, это внимательность и аккуратность. Это касается каждого действия, начиная от прочности зажима заготовки и заканчивая малейшим движением резца. Особые требования предъявляются к одежде. Нельзя работать в спецовке свободного покроя, с болтающимися рукавами или низом куртки. Если одежда именно такая, следует закрепить куртку на рукавах и снизу резинкой. Помните, если рукав намотается на вращающуюся заготовку, можно остаться без руки.
Соблюдать технику безопасности при работе на токарном станке необходимо

Важно следить за состоянием электропроводки. При малейшем запахе горелой изоляции нужно отключить напряжение и найти источник. Резцы перед началом работ тщательно осматриваются на предмет трещин. Если таковая выявлена, использование инструмента запрещено.

Очень важно! Ни в коем случае нельзя подходить к станку в нетрезвом состоянии. Даже небольшая доза алкоголя или похмельный синдром, снижают внимательность. По статистике 70% людей, оставшихся без конечностей в результате травмы на производстве, были в состоянии алкогольного опьянения или страдали похмельным синдромом.

Источники

  • https://metmastanki.ru/mini-tokarnyy-stanok-po-metallu
  • https://metalloy.ru/stanki/tokarnye/izgotovlenie-svoimi-rukami
  • https://BookInfa.ru/remont/tokarka-po-metallu-svoimi-rukami.html
  • https://prorab.guru/insrtrument/tokarnyiy-stanok-po-metallu-svoimi-rukami.html
  • https://HouseChief.ru/samodelnye-stanki-po-metallu-svoimi-rukami.html
  • https://tutsvarka.ru/oborudovanie/samodelnyj-tokarnyj-stanok-po-metallu
  • https://vseostankah.com/tokarnyj-stanok-po-metallu/svoimi-rukami-kak-sdelat-samomu-iz-podruchnyh-sredstv.html
  • https://WikiMetall.ru/oborudovanie/tokarnyj-stanok-svoimi-rukami.html
  • https://v-teplo.ru/tokarnyj-stanok-po-metallu-svoimi-rukami.html
  • https://homius.ru/samodelnyiy-tokarnyiy-stanok-po-metallu-svoimi-rukami.html
  • https://kaksdelat.guru/kak-sdelat-tokarnyj-stanok/
  • http://remoo.ru/instrumentyi/samodelnyj-tokarnyj-stanok-po-metallu-svoimi-rukami
  • https://ibuildrussia.ru/samodelnyj-tokarnyj-stanok-po-metallu-svoimi-rukami-izgotovlenie-i-ekspluataciya

Понравилась статья? Поделиться с друзьями:
Bazliter.Ru
Adblock
detector
Gogetlinks12773
