Пневматический отбойный молоток: устройство и технические характеристики

Содержание

Назначение отбойных молотков с пневмоприводом

  • строительные работы различных видов, которые предусматривают разрушение кирпичных или бетонных сооружений, стен и конструкций, проведение прочих демонтажных работ разной степени сложности;
  • формирование дорожного покрытия – дробление твёрдого грунта, разрушение асфальта;
  • горнодобывающая промышленность.

К достоинствам пневматики можно также отнести: высокую надёжность, долговечность в эксплуатации, простоту и значительную дешевизну конструкции.

Эти критерии, делают пневмоинструмент, привлекательным и по сей день, особенно по сравнению с его электрическими аналогами.

пневматический отбойный молоток

Единственным минусом пневматического инструмента является строгая привязка к компрессору, который нагнетает воздух под давлением.

Правила пользования инструментом

Работая с прибором любого типа, нужно соблюдать технику безопасности, которая не даст перегрузить инструмент, поможет продлить срок его службы, а пользователю — избежать травм.

Как действовать:

  1. Прежде, чем начать работу, нужно убедиться, что агрегат исправен.
  2. Включать аппарат следует только тогда, когда пользователь расположил пику под прямым углом к обрабатываемому материалу.
  3. Чтобы не создавать себе и инструменту сильную нагрузку, не нужно слишком крепко за него держаться и надавливать на пику.
  4. Не следует выделять чересчур много места для дробления за раз, иначе пика может застрять.
  5. Зубило должно быть направлено на внешнюю — открытую — сторону поверхности.
  6. Гранит и другие подобные материалы увеличивают вибрации и ускоряют износ устройства, поэтому с ними лучше не работать.

Совет: если отбойник застрял, следует слегка покачать инструмент, чтобы извлечь пику.

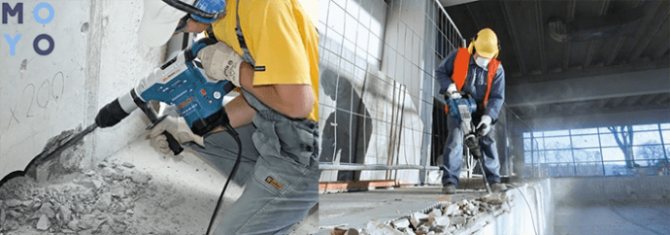

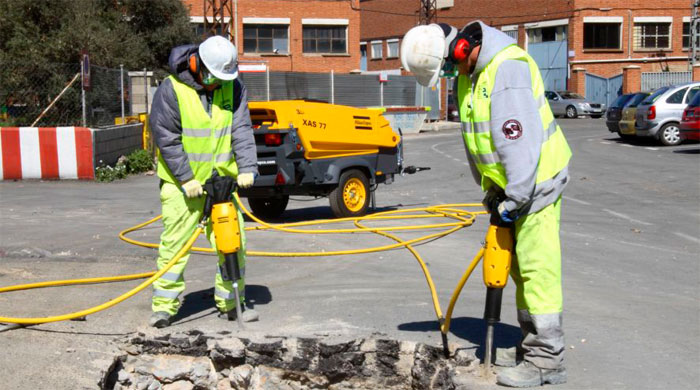

работа с отбойным молотком

Когда работа закончится:

  • выключить молоток и не отводить его от поверхности до тех пор, пока боек не остановится полностью;
  • вытащить пику;

Любопытно: недорогой передвижной компрессор Basic 250-50 W OF отличается высокой производительностью, при этом оснащен защитой от перегрузок.

  • удалить пыль и грязное масло с девайса;
  • промыть агрегат в бензине.

Устройство и принцип работы пневматического молотка

По своим конструктивным особенностям подобный инструмент входит в категорию поршневых пневматических систем, оснащённых воздухораспределителем с ударным принципом действия. В работу пневмомолоток приводится за счёт воздействия на него потока сжатого воздуха, подаваемого компрессором.

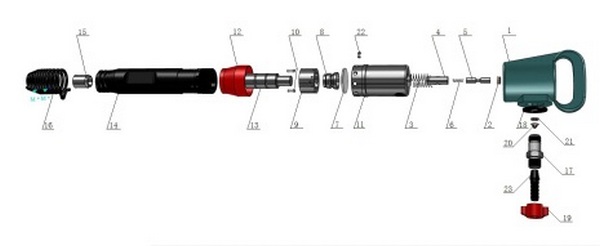

Основными конструктивными элементами инструмента являются:

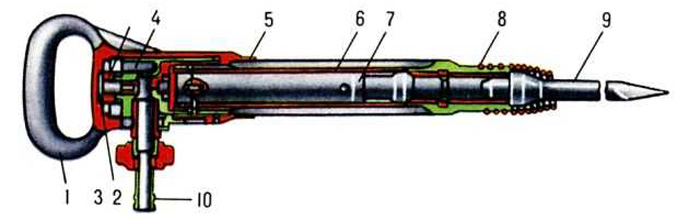

пневматический отбойный молоток

  1. Рукоятка.
  2. Амортизатор.
  3. Пружина
  4. Клапан
  5. Фиксирующее кольцо
  6. Корпусная часть
  7. Ударная часть или боек – воздухораспределительный ударный механизм
  8. Буферная пружина
  9. Насадка
  10. Ниппель.

В целом пневматические молотки состоят из нескольких основных узлов:

  • корпус-рукоятка – входит пусковой механизм, глушитель и корпус. Глушитель используется для подавления аэродинамического шума, возникающего при выбросе отработанного молотком воздуха;
  • виброзащита рукоятки – предполагает оснащение инструмента стаканом с двумя уплотняющими втулками;
  • антивибрационная защита от зубила – включает подпружиненную втулку и манипулятор;
  • ударный узел (устройство пуска) – состоит из ствола, воздухораспределительной системы и ударника.

Ударная система выполняет ряд основных функций:

  • обеспечивает подачу воздуха в инструмент с дальнейшим его распределением между блоками ходов ударника и выведением после использования из общей системы оборудования;
  • переводит энергию используемого воздуха в механическую работу основного рабочего элемента – ударного узла.

пневматический отбойный молоток

Насадка – выбирается в зависимости от типа задачи:

  • зубило – разрушение железобетонных и металлических конструкций;
  • острая пика (карандаш) – обработка промёрзлой почвы, кирпича или асфальта;
  • лом (цилиндр) – кирпичные стены, наледь, бетон;
  • лопатка – подойдёт для снятия льда или для работ с асфальтом.

Пневматический отбойный молоток может также дополнительно оснащаться:

  • боковой рукояткой, позволяющей правильно распределять прикладываемые физические усилия, тем самым обеспечивает комфортную эксплуатацию оборудования;
  • плавный пуск – даёт возможность плавно разгонять двигатель, увеличивая его срок службы, и исключает излишние перегрузки устройства;
  • регулятор частоты ударов – помогает настраивать молоток для работы с материалами с разным уровнем твёрдости, контролируя интенсивность работы инструмента.

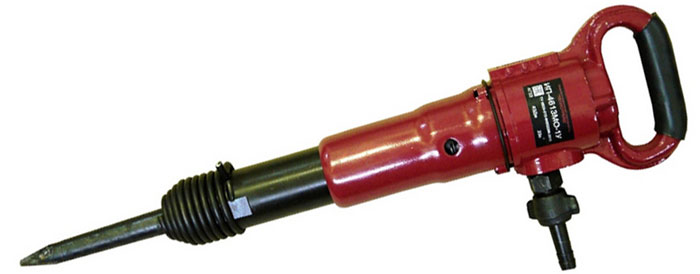

устройство пневмомолотка
Принцип работы молотка заключается в следующем: давление (сжатый воздух) подаваемое через шланг, воздействует на рукоятку, приводит в работу инструмент и преодолевает сопротивление, которое оказывает пружина вентиля. При этом вентиль сдвигается, и открываются отверстия распределительной системы воздуха. Воздух начинает поочерёдно поступать в блоки ударника разного типа (то в верхнюю, то в нижнюю часть цилиндра), в результате чего ударная система начинает совершать быстрые движения возвратно-поступательного характера.

Главными характеристиками, от которых зависит эффективность работы любого типа отбойника, являются сила и количество ударов.

ПОДГОТОВКА И ПОРЯДОК РАБОТЫ

8.1. Молотки, поступившие с завода или со склада, после длительного хранения должны быть разобраны, детали очищены от смазки и тщательно промыты в керосине и вновь собраны.

8.2. Проверьте свободу перемещения ударника в стволе путем переворачивания молотка в вертикальной плоскости.

8.3. Убедитесь, что промежуточное звено завинчено туго и закреплено стопором.

ПОМНИТЕ, что при ослаблении этого соединения и появления зазоров в воздухораспределительном устройстве резко ухудшаются параметры молотка.

8.4. Убедитесь в свободном перемещении рукоятки.

8.5. Перед началом работы присоедините рукав от молотка к фильтру и смазочной форсунке в сети сжатого воздуха. При отсутствии смазочной форсунки смазку впрыскивать через ниппель. Производите в процессе эксплуатации молотка периодическую заливку смазки в молоток для обеспечения постоянной смазки трущихся деталей. Смазывайте новый молоток 3-4 раза в смену на протяжении первых двух недель эксплуатации. Приработавшийся молоток следует смазывать не реже двух раз в смену.

8.6. Очистите хвостовик пики от грязи, наденьте на пику резиновую втулку, вставьте пику в молоток и закрепите концевой пружиной, навернув ее на ствол до упора так, чтобы замок попал в соответствующую канавку ствола.

8.7. Продуйте рукав сжатым воздухом и, убедившись в отсутствии грязи, присоедините его к ниппелю молотка. Убедитесь в надежности крепления рукава и в том, что рабочее давление воздуха не ниже 0,4 — 0,55 МПа.

8.8. Прижимайте молоток во время работы пики.

8.9. При перерывах в работе храните молоток так, чтобы в него не попадали пыль, вода и т.п.

Электрический отбойный молоток – как работает агрегат?

В принципе, отбойные молотки не делятся на бытовые и профессиональные, поскольку сам по себе инструмент является именно профессиональным. Группируют отбойники по разным критериям. Например, вес – к легким отбойным молоткам можно отнести агрегаты, которые весят не больше 5 килограмм. Такие аппараты являются универсальными и особенно удобными при работе в горизонтальном положении.

Чаще всего, именно такие аппараты приобретают ремонтные бригады, ведь с их помощью можно с легкостью отбить старую штукатурку на стенах, проделать нишу под трансформатор или вообще избавиться от стены, соединив две комнаты в одну. Вместе с отбойниками рекомендуем покупать и разные зубила для перфоратора – к отбойнику они также подойдут. Решать ими можно и более сложные задачи, хотя это займет гораздо больше времени, чем при работе отбойниками с массой от 10 килограмм, которые относятся к средней категории.

Тяжелые молотки весом от 30 килограмм справляются с самыми сложными работами, например, демонтажем бетонных конструкций. Правда, такими агрегатами удобнее всего работать в вертикальном положении, в горизонтальном это практически невозможно, ведь оператору нужно справляться не только с весом инструмента, но и с вибрацией. Средний и тяжелый аппараты узкоспециализированы – вес, являясь их преимуществом, в то же время является их главным недостатком.

Возможные поломки устройства

Характерные поломки отбойных молотков состоят в следующем:

  • поломка устройства для зажима насадок;
  • выход из строя сальников, возможное повреждение уплотнительных колец;
  • повреждение поршневой группы;
  • выход из строя ударного механизма;
  • износ подшипников;
  • выход из строя обмоток электродвигателя из-за их перегорания;
  • поломка управляющей электроники из-за выхода из строя её составляющих;
  • поломка корпуса инструмента, что ведёт к невозможности прокрутки;
  • повреждение питающего кабеля.
Читайте также:  Жидкость для ирригатора: какая лучше, рейтинг растворов

Совет

Молоток может выйти из строя из-за попадания и застывания воды в каналах ствола.

Если при слабом единичном ударе количество ударов меньше обычного, значит, поступает малое количество сжатого воздуха. Причины — большая длина рукава, неправильное или недостаточное сечение. Рукав может закупориться из-за расслоения резины или слишком густой смазки.

Если же число ударов выше нормы в единицу времени, то проблема может состоять в неплотном прижатии клапана распределения к торцу ствола. Попадание посторонних частиц между сопрягающимися поверхностями торца ствола и крышки клапанной коробки — другая причина поломки.

Пневматические отбойные молотки и особенности их функционирования

Отличаются такие устройства простотой конструкции, что влияет не только на их стоимость, но и ресурс работы. Единственный недостаток пневматических устройств в том, что применяются они совместно с компрессорами, которые функционируют от электричества. Это означает, что воспользоваться пневматическим отбойником нельзя там, где отсутствует централизованное электроснабжение, или же только при условии наличия электрогенератора, но в таком случае, проще приобрести электрический инструмент. Принцип работы у пневматических отбойных молотков еще более прост, чем электрических и бензиновых аналогов. Чтобы разобраться, как он работает, рассмотрим схему на рисунке ниже.

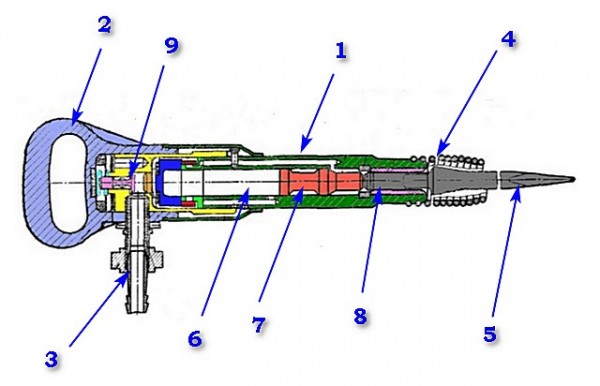

Назначение элементов пневматического прибора

На схеме обозначены важные конструктивные элементы. Роль привода исполняет сжатый воздух, подаваемый от компрессора по шлангу, который подсоединяется к штуцеру. Принцип работы инструмента следующий:

  1. При запуске компрессора, инструмент работает в режиме холостого хода, то есть, рабочий элемент под номером 5 не совершает ударных действий.
  2. Переход в рабочий режим происходит после того, как оператор берет в руки инструмент, и упирает его рабочим элементом (насадкой) в материал, который необходимо раздробить.
  3. Происходит это следующим образом: в режиме холостого хода клапан 9 на схеме выталкивается воздухом вверх, и не позволяет пропускать его к рабочему механизму.
  4. Когда мастер упирается в рукоятку, то клапан закрывается, и сжатый воздух поступает к рабочему механизму.
  5. Изначально воздухом заполняется камера 6, в которой расположен поршень с бойком. В ней происходит создание зоны повышенного давления.
  6. Под поршнем создается зона пониженного давления, то есть, происходит разрежение воздуха. Конструкция пневматического прибора
  7. Поршень с бойком направляется вниз (от избыточного давления), воздействуя на тыльную сторону установленной в патроне инструмента насадки.
  8. Удар от насадки передается к обрабатываемому объекту, осуществляя его разрушение.
  9. Обратное движение насадки происходит за счет изменения канала подачи воздуха. Реализуется это конструктивно при помощи специального механизма. В стволе инструмента имеется 4 отверстия, два из которых являются глухими, а два сквозные. В глухие отверстия устанавливаются штифты воздухораспределительного механизма, за счет которого и происходит попеременная подача воздуха в соответствующие каналы инструмента. Схема работы пневматического прибора
  10. Под поршнем возрастает давление, а над ним происходит разрежение. Таким образом, создается ударный эффект, при котором осуществляется разрушающее воздействие обрабатываемого материала.

Скорость совершения ударов составляет примерно от 25 до 30 ударов секунду, что соответствует значению электрических инструментов. Как устроен пневматический отбойный молоток внутри, можно посмотреть на видео, где показан процесс разборки инструмента.

Инструменты такого типа имеют множество различных преимуществ. Одними из основных достоинств являются:

  • простота конструкции;
  • высокий уровень ремонтопригодности;
  • нечастое возникновение неисправностей;
  • отсутствие привода снижает вес инструмента;
  • низкая стоимость;
  • возможность использования в помещениях с высокой влажностью и концентрацией газов.

Дробление железобетона

Недостатком является не только зависимость от компрессора, который питается от электричества, но еще и важность использования нагнетателя воздуха с вместительным ресивером. Это необходимо для того, чтобы обеспечить стабильную подачу воздуха.

Характерные неисправности отбойников, их ремонт своими руками

Наиболее часто встречающимися неисправностями отбойных молотков являются:

  • стирание щёток или повреждение кабеля и кнопки включения на инструменте, работающем от электрического привода;
  • засорение карбюратора в бензиновых отбойниках;
  • засорение воздушных каналов в стволе пневматического бетонолома пылью или замёрзшей водой, которая содержится в сжатом воздухе;
  • заклинивание пики в патроне.

Износ щёток электродвигателя одна из самых частых поломок отбойника. Для их замены необходимо:

  1. Снять торцевую крышку электродвигателя.
  2. Извлечь щётки и проверить степень их износа. На большинстве моделей в щётках установлен предохранитель, который при сильном износе, выскакивает под действием пружинки, что хорошо видно невооружённым глазом.
  3. Заменить пришедшую в негодность щётку.
  4. Произвести сборку в обратной последовательности.

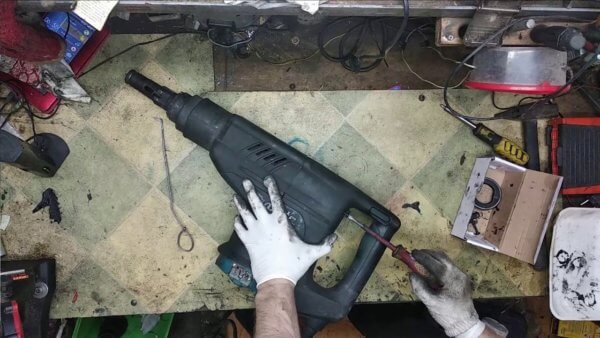

Видео: ремонт электрического отбойника с заменой щёток

При засорении каналов пневматического молотка, его нужно просто разобрать, и хорошо промыть в керосине все детали. Часто каналы забиваются льдом, которому необходимо дать время растаять. Лёд образуется при выхлопе сжатого воздуха, когда температура в этом месте резко понижается. Разборку инструмента нужно производить в следующей последовательности:

  1. Открутить фиксирующую пружину и извлечь пику.
  2. Снять стопорное кольцо глушителя и сам глушитель.

    Пневматический отбойный молоток: устройство и технические характеристики

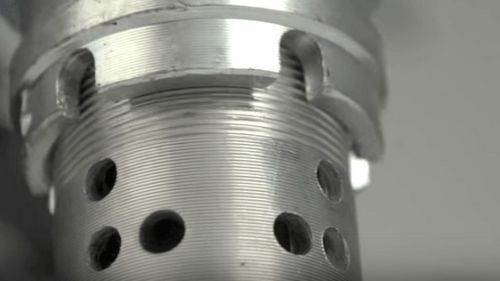

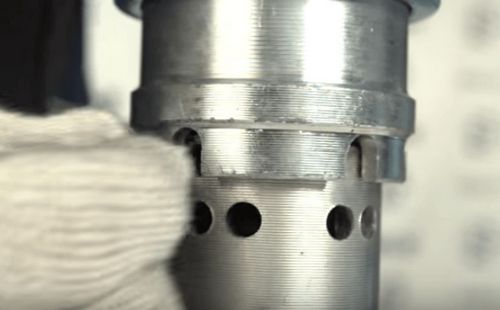

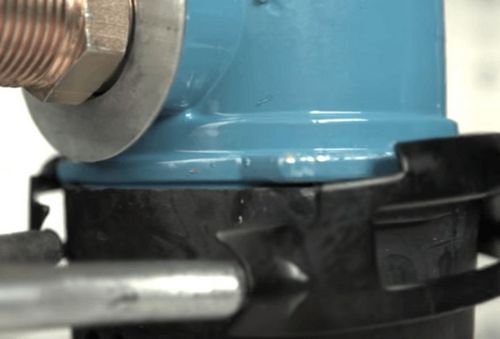

    Снять стопорное кольцо глушителя на отбойном молотке пневматического типа можно специальным инструментом, отжав его концы в стороны

  3. Снять стопорное кольцо промзвена — верхней части инструмента с рукояткой;

    Пневматический отбойный молоток: устройство и технические характеристики

    Стопорное кольцо промзвена снимается специальным приспособлением

  4. Извлечь фиксатор промзвена.

    Пневматический отбойный молоток: устройство и технические характеристики

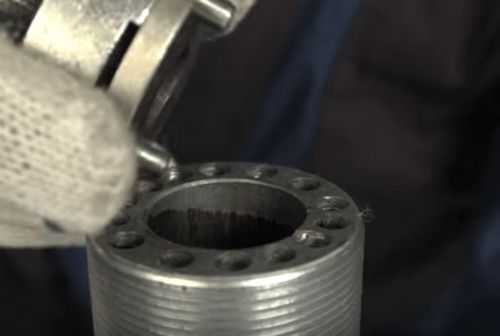

    Фиксатор промзвена отбойного молотка просто извлекается из отверстия

  5. Открутить и снять промзвено.

    Пневматический отбойный молоток: устройство и технические характеристики

    Верхняя часть пневматического отбойника просто свинчивается с корпуса инструмента

  6. Отсоединить кольцевой клапан.

    Пневматический отбойный молоток: устройство и технические характеристики

    Кольцевой клапан после снятия промзвена легко отсоединяется от отбойника

  7. Извлечь из стакана ударник.

    Пневматический отбойный молоток: устройство и технические характеристики

    Перевернув стакан, можно легко извлечь из него ударник отбойного молотка

При заклинивании пики в патроне, нужно снять патрон и с помощью пресса извлечь пику. Патрон следует прочистить от грязной смазки и промыть в керосине.

Видео: ремонт отбойного молотка с извлечением заклинившей пики

Сфера применения

Стройка эффективна и в удовольствие тогда, когда есть дифференцированный подход к решению разных задач. Таблица представляет соответствие оборудования виду выполняемых работ:

Тяжесть работМарка инструментаМатериал, подвергаемый демонтажу
ЛегкиеМО-1БАсфальтовые покрытия, кирпичная кладка, лед
МОП-1
СредниеМО-2БЛегкий бетон, добыча мягких пород угля
МО-2М
МОП-2
ТяжелыеМОП-3, 4Разрушение бетонов с маркой от М100 до М600 (взлетные полосы, эстакады, мосты)
БК-1, 2, 3

Как сделать молоток сварщика своими руками?

Несмотря на разнообразие инструментов для удаления окалины и шлака после сварки, не всегда есть возможность купить готовый молоток сварщика. Однако не стоит расстраиваться. Сделать самодельный шлакоотбойник не составляет особого труда. Главное, чтобы рабочие элементы (лезвие и жало) обладали достаточной твёрдостью, иначе они будут быстро тупиться во время работы.

Обычно в таком случае умельцы используют старое зубило или плоский напильник, поскольку они сделаны из хорошей инструментальной стали и закалены до высокой твёрдости. Проблема может быть только при сваривании их со стальной рукояткой, в качестве которой можно брать любую железку, которая имеется под рукой (цилиндрический или шестигранный пруток, обрезок арматуры, круглая или прямоугольная труба).

Чтобы исходные детали гарантированно сварились, в качестве бойка можно использовать обрезок арматуры большого диаметра (не менее 20 мм). После сварки необходимо оформить режущие кромки, а затем закалить их.

Внимание: при закалке не следует погружать в воду место сварки во избежание появления закалочных трещин.

Выбор шлакоотбойного молотка зависит от предполагаемого объёма сварочных работ. Если использоваться инструмент будет от случая к случаю, можно приобрести самый дешёвый молоток с подпружиненной металлической ручкой. При невозможности купить, вполне под силу изготовить самоделку, используя все, что может заваляться в домашнем хозяйстве будущего сварщика. Ценители хорошего инструмента могут остановить свой выбор на сравнительно дорогой модели известного производителя.

ВИДЫ И ПЕРИОДИЧНОСТЬ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

12.1. Для обеспечения длительного срока службы молотков и их постоянной готовности к работе необходимо на ряду с соблюдением правил эксплуатации регулярно проводить техническое обслуживание молотков.

Предусматриваются следующие виды технического обслуживания: ежесменное — проводится ежесменно рабочим (забойщиком) перед работой и ежемесячное, при котором молоток подвергается разборке, промывке, тщательному осмотру и смазке трущихся частей слесарем в мастерской.

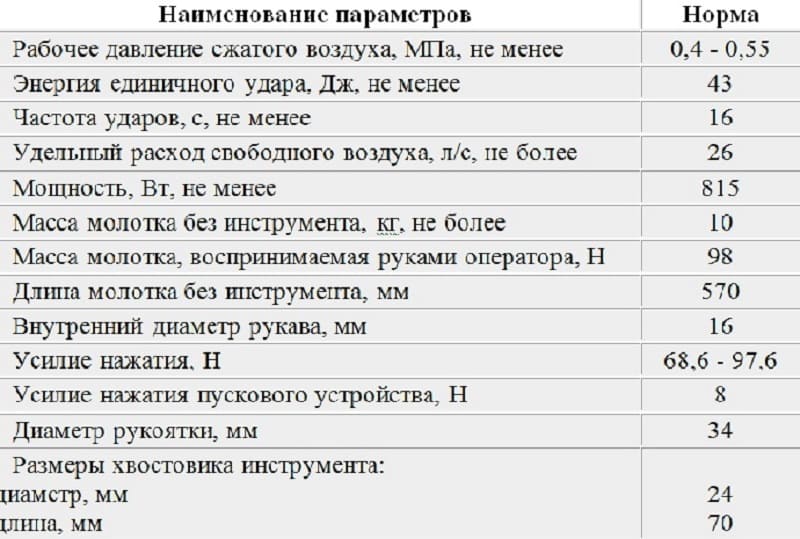

Технические характеристики молотка отбойного пневматического ИП-4613МО и его модификаций

Таблица 1

Наименование показателяНорма
ИП-4613МОИП-4613МО-1
1. Энергия единичного удара, Дж, не менее4248
2. Давление сжатого воздуха, МПа0,5+0,10+0,1
3. Частота ударов, с-1, не менее1916
4. Удельный расход свободного воздуха, м3/мин х кВт, не более1,51,5
5. Масса (без съёмного рабочего инструмента) кг, не более8,08,5
6. Длина молотка (без съемного рабочего инструмента),мм, не более575600

Примечание: Молоток сохраняет работоспособность при снижении давления воздуха до 0,3 МПа.



ОБЩИЕ УКАЗАНИЯ

2.1. Молотки отбойные пневматические МОП-2, МОП-3, МОП-4, именуемые в дальнейшем «молотки», предназначены для отбойки угля различной крепости, добычи мягких руд, глины, сланца, разрыхления твердого и промерзшего грунта, пробивки проемов и отверстий в кирпичных стенах зданий, разборки кирпичной кладки, раскалывания льда и других работ.

2.2. Молотки должны эксплуатироваться при давлении сжатого воздуха не менее 0,5 МПа, длине рукава, подводящего воздух, не более 12 м и длине хвостовика инструмента 70 мм. Допустимое время работы молотка при давлении сжатого воздуха 0,63 МПа не более 20 минут.

В этой статье вы узнаете, как правильно подготовить к работе отбойный молоток МОП-2.

Каждый раз перед работой, молоток необходимо обязательно разобрать, очистить, промыть керосином и собрать. Если этого не сделать ваш инструмент сломается.

Для вас мы сняли видео разборки отбойного молотка.

  1. Снимаем концевую пружину, извлекаем пику вместе со втулкой и зажимаем молоток в тески. Снимаем стопорное кольцо и вместе с глушителем, достаём.
  2. При помощи отвертки, снимаем стопорное кольцо промзвена и извлекаем фиксатор. Откручиваем промзвено вместе с рукояткой. Аккуратно извлекаем тарельчатую пружину и воздухораспределительный механизм. Откручиваем ствол и извлекаем ударник.
  3. Закончив разборку, очищаем ствол от консервационной смазки шлангом с намотанной на него тряпкой. Растворителем обезжириваем всю поверхность и очищаем ударник. Разборка и очистка завершена.
  4. Собираем молоток обратно. Вставляем ударник в ствол, он должен ходить идеально легко. В самом стволе у нас имеется 4 отверстия: два из них сквозных, два глухих. Воздухораспределительный механизм штифтами устанавливается в два глухих отверстия.
  5. Ставим на место тарельчатую пружину выпуклой поверхностью кверху.
  6. Накручиваем рукоятку, вместе с промзвеном. Рукоятка должна быть плотно затянута, это влияет на работу отбойного молотка. Следом мы устанавливаем фиксатор промзвена и ставим стопорное кольцо, устанавливаем глушитель.
  7. Осталось установить пику и концевую пружину. Обратите внимание, что пика идет вместе с резиновой втулкой. Если вы накрутите концевую пружину без втулки, то ваша пика в скором времени сломается. Накручиваем концевую пружину и ударом молотка, фиксируем её на в специальный паз. Все, молоток собран.

Нужно отметить:

  • При эксплуатации молотка важно использовать влагомаслоотделитель от компрессора. Никакой влаги с компрессора, масла поступать не должно, это обязательно.
  • Рабочее давление молотка 5 атмосфер, превышать не рекомендуется. Многие думают, если накрутить давление на компрессоре, молоток будет бить сильнее, но это далеко не так. Вы подвергаете износу ударник внутри ствола, в результате чего сам ударник разрушается и выводит из строя ствол. Грубо говоря, молоток можно выбросить на свалку, имейте это ввиду.
  • Смазку необходимо применять специальную для пневмоинструмента. Новый молоток смазывается около 4 раз в смену. После 2 недель его работы, смазывается 2 раза в смену, не меньше.

Если вашему молотку требуется ремонт, обращайтесь к нашим специалистам.

Пневматический отбойный молоток: устройство и технические характеристики

Отбойный молоток — нужный инструмент для монтажа различных конструкций. При эксплуатации на него оказывается огромная физическая нагрузка. Чем хуже внешние окружающие условия (влажность, сырость, строительная пыль, грязь), тем меньше прослужит инструмент. Как починить видимые и невидимые дефекты отбойного молотка, рассказано в статье.

Об основных преимуществах пневматики

Нельзя не отметить, что пневматические отбойники пользуются большой популярностью. Это говорит хотя бы о том, что они имеют существенные преимущества по сравнению с устаревшими вариантами. К примеру, отсутствие искр во время выполнения работ является весьма важным моментом. Вероятность воспламенения или взрыва в данном случае отсутствует. Следовательно, такое оборудование целесообразно применять в шахтах. Нельзя не сказать и о такой сильной стороне, как широкие возможности регулировки мощности. Это позволяет выполнять работы разной сложности и назначения. Этому способствуют и два режима работы инструмента. Что же касается основного и наиболее существенного недостатка, которым обладает пневматический отбойный молоток, – наличие компрессора. Последний нужен для подачи сжатого воздуха. Это шумное и громоздкое оборудование, которое также энергозависимо. Все это значительно повышает цену на пневматические отбойники.

Выбор

Прежде всего, следует отметить, что отбойные молотки относятся к преимущественно профессиональному оборудованию. Это обусловлено невостребованностью их в бытовых и хозяйственных целях, а также большой стоимостью.

Следовательно, основной фактор выбора отбойного молотка состоит в назначении, то есть объеме и характере запланированных работ. Это определяет требуемые параметры и функции устройства. К тому же нецелесообразно приобретать такое устройство для разовых работ.

Существует несколько основных параметров отбойных молотков.

  • Масса определяет возможность удержания устройства на весу. Так, модели весом до 6 кг актуальны для высотных работ либо стесненных условий. Молотки до 10 кг возможно удерживать горизонтально при осуществлении горизонтальных работ по демонтажу стен и проделыванию отверстий. С более тяжелыми молотками можно работать вертикально с фундаментом, грунтом и т.д.
  • Сила удара эквивалентна количеству откалываемого за него материала. Таким образом, от данного показателя напрямую зависит эффективность инструмента и скорость работы. Он может составлять от 2,8 до 63 Дж.
  • Частота удара, отражающая их количество в единицу времени, также определяет скорость работы, однако связана обратной зависимостью с предыдущим параметром. То есть с ростом силы ударов сокращается их частота. Так, у легких моделей данная характеристика может составлять до 3500, в то время как у тяжелых – от 1100.
  • Мощность определяет пробивающую способность отбойного молотка и длительность рабочего цикла. Она составляет 0,5 –2 кВт. Для отделочных работ достаточно 1,2 кВт. Для разрушения бетонной либо кирпичной стены необходимо 1,6 кВт. Наибольшей мощности требует демонтаж дорожного покрытия.

Приведенные технические характеристики отбойных молотков во многом определяются типом привода. То есть большое значение имеет одна из классификаций. Чтобы понять, как выбрать модель, нужно знать особенности выделяемых ей типов.

Пневматические устройства, в сравнении с электрическими и молотками с ДВС, благодаря более простой конструкции, считаются более надежными и долговечными при значительно меньшей стоимости. Кроме того, они обладают наименьшей массой, составляющей от 1,5 до 16 кг. К тому же такие молотки весьма производительны. Наконец, данные модели подходят для работ в условиях высокой влажности и вблизи легковоспламеняющихся веществ. Основной недостаток состоит в привязке к источнику питания в виде компрессора, который придется приобретать отдельно за немалую цену. Причем необходимо выбрать данное устройство на основе параметров молотка. Основными характеристиками являются объем и рабочее давление. Параметры компрессора определяют длительность работы.

Электрические отбойные молотки привязаны к источнику энергии, как и пневматические. В отличие от них, такие устройства недопустимо применять вблизи легко воспламеняемых веществ ввиду искрения мотора при работе. Также они не подходят для условий высокой влажности. Несмотря на это они представляют весьма распространенный тип отбойных молотков. Это обусловлено, прежде всего, значительно большей эффективностью в сравнении с пневматическими отбойными молотками и моделями с ДВС. К тому же они отличаются наилучшими экологическими показателями, наименьшим уровнем вибраций и шума. Несмотря на внешний источник энергии, он не представлен дополнительным оснащением, обеспечивает неограниченное время функционирования и простоту подключения. Наконец, при более сложной конструкции они просты в обслуживании. Помимо основных параметров, большое значение для данных моделей молотков имеет мощность двигателя. В бытовых целях чаще всего используют отбойные молотки данного типа.

Кроме того, существуют аккумуляторные варианты, совмещающие приведенные положительные качества электрических молотков с автономностью бензиновых. Все же они не столь мобильны, так как длительность функционирования определяется емкостью аккумулятора, требующего в дальнейшем зарядки.

Модели с ДВС являются наиболее мобильными. При этом они характеризуются высоким уровнем шума, наличием токсичных выбросов. К тому же вместо привязки к источнику энергии они требуют запаса топлива, количеством которого определяется длительность работы. Наконец, отбойные молотки с ДВС наиболее сложны в обслуживании: они требуют слива остатков топлива, чистки фильтров и др.

Пневматический отбойный молоток: устройство и технические характеристики

Кроме того, большое значение имеет преимущественное рабочее положение отбойного молотка.

Горизонтальные модификации отличаются небольшой массой и наличием соответствующих рукояток: удерживающей задней и контролирующей передней.

Вертикальные отбойные молотки тяжелее и оснащены боковыми рукоятками.

Наконец, немалое значение при выборе имеет производитель. Существует ряд марок, известных высоким качеством продукции. К производителям, выпускающим лучшие отбойные молотки, относят Bosch, Sparky, AEG, Makita, DeWALT, Hitachi, Metabo, Milwaukee.



Диагностика поломок и ремонт

Среди специалистов по ремонту отбойных молотков бытует такая поговорка. Отбойник — это тот же автомат Калашникова, только стреляет чаще. Полная разборка и сборка в руках опытного мастера происходит быстро. Новичку лучше предварительно ознакомиться с устройством и только после этого приступать к ремонту.

Вне зависимости от того, какой привод у молотка, демонтаж начинается с полного отключения от компрессора или электросети.

Разбирать инструмент без отключения строго запрещается, это опасно для жизни и здоровья.

Порядок сборки и разборки описывается в технической документации к каждому изделию.

Рейтинг популярных и эффективных устройств от надежных производителей

Современный рынок предлагает сотни моделей отбойных молотков. Однако наибольшие объемы продаж показывает техника трех брендов. Это японский Макита (зачастую инструмент собирается в Румынии), немецкий Бош с заводами по всему миру, отечественный Интерскол, у которого привлекательная стоимость и внушительные характеристики.

Макита HM1101C

Макита не зря считается самым желанным инструментом множества строителей и домашних мастеров. У данного отбойного молотка практически максимум привлекательных черт. Среди них плавное управление оборотами двигателя, автоматическая настройка на жесткость материала, возможность штробления пазов с нужной параметрикой путем установки насадки под изменяющимся углом.

Эргономика устройства продумана до мелочей, однако стоит отметить неудачную развесовку. Несмотря на показатель удара, который позволяет отнести модель к первой классификационной категории — ее геометрия типична для третьей. Мощность устройства 550 Вт, энергия бойка 2,8 Дж, частота импульсов от 2000 до 3500 Гц, масса около 3 кг.

  • отличный КПД, малое потребление энергии благодаря электронному управлению двигателем;
  • надежный патрон из стали с быстрой механикой смены насадки;
  • удобный регулятор частоты ударов;
  • двойная изоляция электропроводки;
  • малая масса;
  • 12 позиций насадки;
  • длинный провод.
  • развесовка, наиболее удобная для работы в горизонтальной плоскости;
  • конструкция ручки, нарушающая схему распределения усилий.

Бош GSH 11 VC

Немецкий бренд Бош способен возглавить рейтинг производителей лучших устройств с идеально сбалансированными характеристиками. Не стал исключением и электрический отбойный молоток Bosch GSH 11 VC.

Модель относится к первой категории по энергии удара в 23 Дж. Устройство достаточно тяжелое — 11 кг. Однако в конструкции соблюдены все правила эргономики. Идеальная развесовка, расположение центра тяжести, хвата и направления удара позволит действовать инструментом без накопления усталости на протяжении длительного времени.

  • мощный двигатель;
  • значительная сила удара;
  • возможность длительной работы (инженерного решения) на предельных нагрузках;
  • идеальная компоновка;
  • надежный патрон с возможностью быстрой смены насадки;
  • эффективная система вентиляции двигателя;
  • удобное расположение переключателей.
  • электронное управление двигателем;
  • 12 положений зубила;
  • низкий уровень вибрации;
  • регулировка силы удара;
  • индикация необходимости смены токосъемных щеток двигателя.
  • недостаточно длинный кабель;
  • высокая масса.

Интерскол М-25

Главные характеристики продукции Интерскол — надежность, простота, продуманность. Стоит отметить, что компания тщательно исследует рынок и разрабатывает инструмент с удачными конструкционными и инженерными решениями.

В качестве примера можно рассмотреть модель М-25. Удобная рукоять позволяет эффективно манипулировать инструментом в горизонтальном положении. Однако у Интерскола М-25 отличная развесовка благодаря расположению двигателя практически на оси удара. Кроме этого, смещена и пусковая кнопка. В результате аппаратом очень легко работать, несмотря на достаточно высокую массу в 17 кг. Энергия удара составляет 25 Дж, частота 1400 мм, потребляемая электрическая мощность 1500 Вт.

  • надежный вакуумно-компрессорный механизм;
  • стальной 30 мм патрон;
  • безбойковая система без изнашивающихся движущихся частей;
  • возможность долгой работы на пределе мощности;
  • удачная развесовка;
  • резиновые накладки на рукояти;
  • тщательно продуманная эргономика, огромная надежность.
  • масса гораздо выше конкурентов из-за применения безбойковой системы;
  • нет регулировки силы удара.

Молоток отбойный пневматический: МОП-2 или МОП-3?

Мы уже немного разобрались с тем, как работает такого рода оборудование, а сейчас рассмотрим еще несколько интересных моментов. МОП расшифровывается как «молоток отбойный пневматический». Стоит обратить ваше внимание на то, что между собой МОП-2 и МОП-3 отличаются только техническими характеристиками. Отбойник 3-го поколения более мощный и совершенный, так как был выпущен позже МОП-2. Тем не менее, использовать его в некоторых ситуация нецелесообразно или просто не нужно.

МОП-2 и МОП-3 работают при одинаковом давлении сжатого воздуха в 0,3-0,5 МПа. А вот энергия удара в отбойнике третьего поколения больше на 6 Дж и составляет 44 Джоуля. При этом пневматический отбойный молоток МОП-3 весит больше всего на 400 граммов, что совсем не существенно. Что же касается внешнего вида, то между собой инструменты практически не отличаются, имеют одинаковую конструкцию и устройство, однако МОП-3 более мощный и надежный.

устройство отбойного молотка пневматического

Техническое обслуживание отбойного молотка

Это в силу простоты конструкции и предназначения достаточно надёжный и «неубиваемый» инструмент. Специалисты по ремонту оборудования отмечают, что 70% случаев поломок связаны с перегрузками и недобросовестным отношением к эксплуатационным нормам.

К эксплуатации оборудования допускается только обученный персонал

Избежать преждевременного износа помогут простые правила.

  1. Своевременная смазка. Перед установкой долота (или других насадок) необходимо смазать литолом, солидолом или иной тяжёлой смазкой хвостовик. Уменьшение трения внутри патрона предотвращает перегрев и износ дула отбойного молотка.
  2. Соблюдение режима работы. Каждые 35–40 минут необходимо делать перерыв на 5–10 минут. Это нужно для того, чтобы молоток остывал, а смазка не закипала.
  3. Проведение регламентных работ по обслуживанию. В этот пункт необходимо включать рекомендации изготовителя. Через 100–150 часов работы (в зависимости от модели) нужно менять смазочное покрытие. Следить за тем, чтобы из ударного механизма не вытекало масло. Если течь «хроническая», необходимо заменить прокладку.
  4. Правильное хранение. Сухое помещение, с положительной температурой и относительной влажностью воздуха не более 80% станет оптимальным условием для сохранности всех механизмов агрегата. Нельзя оставлять молоток под открытым небом во время дождя и сильных морозов. При наличии транспортировочного кейса, по окончании работы, его необходимо упаковать.

    Правильное хранение инструмента — залог его сохранности

Нужно помнить, что новый инструмент, полученный с завода, необходимо разобрать, очистить от консистентной смазки, тщательно промыть все составляющие в керосине. Только после этого производится сборка и молоток готов к работе. Подавляющее большинство изготовителей, предусматривает определённый период хранения изделия и защищает инструмент от коррозии, покрывая его защитными составами, которые нужно удалить.

Техническое обслуживание включает в себя два следующих вида:

  • ежесменное, которое проводится каждый день перед началом работы;
  • ежемесячное, производимое один раз в месяц в стационарных мастерских и предполагающее полную разборку, промывку и смазку.

Расходные материалы, которые изнашиваются постоянно, нужно менять по мере их годности. Долото и пику можно затачивать самостоятельно. Для этого используют болгарку или стационарный точильный станок

При этом важно сохранить правильный угол заточки. Запрещается «править» точилом хвостовик — это приводит к увеличению технологических зазоров со всеми вытекающими отсюда последствиями

Источники

  • https://proinstrumentinfo.ru/pnevmaticheskij-otbojnyj-molotok-nanosim-sokrushitelnyj-udar/
  • https://BurForum.ru/osnastka/ustrojstvo-pnevmomolotka-2.html
  • https://armatool.ru/pnevmaticeskij-otbojnyj-molotok-ustrojstvo-i-tehniceskie-harakteristiki/
  • https://pressadv.ru/cvetmet/ustrojstvo-otbojnogo-molotka-pnevmaticheskogo.html
  • https://teplobloknn.ru/instrumenty/pnevmaticheskij-molotok-shema.html
  • https://moiinstrumentu.ru/otbojnye-molotki-ih-vidy-preimushhestva.html
  • https://spk-kovka.ru/osnastka/ustrojstvo-pnevmomolotka-2.html
  • https://viltech.ru/instrument/ustrojstvo-pnevmomolotka-2.html
  • https://vladges.ru/article/rukovodstvo-po-ekspluatatsii-otboynykh-molotkov.shtml
  • https://NiceSpb.ru/instrument/ustrojstvo-otbojnogo-molotka-pnevmaticheskogo.html
  • https://TechnoRama.ru/sdelano-rukami/pnevmaticheskij-molotok-shema.html
  • https://ToolsTver.ru/osnastka/ustrojstvo-pnevmomolotka-2.html
  • https://FB.ru/article/173685/pnevmaticheskiy-otboynyiy-molotok-tehnicheskie-harakteristiki-i-printsip-rabotyi
  • https://SevenTools.ru/instrumenty/ustrojstvo-otbojnogo-molotka.html
  • https://mehmanxona.ru/instrumenty/rabota-otbojnikom.html
  • https://intehstroy-spb.ru/elektroinstrument/kak-podobrat-otboynyy-molotok.html

Понравилась статья? Поделиться с друзьями:
Bazliter.Ru
Adblock
detector
Gogetlinks12773
