Применение многопильных станков в деревообработке, брусовальный станок: качественная обработка бруса

Описание

Многопильные станки по дереву – это устройства, приспособленные для производства готового пиломатериала, то есть для получения различных полотен, а также нанесения надрезов и фрезерования. На них могут быть установлены один либо два рабочих вала, а также механизированная подача заготовок. Они обычно отличаются высокой точностью обработки.

Данное оборудование, в зависимости от разновидности и мощности, работает на различных крупных производствах и небольших мастерских.

Основное отличие таких станков от пилорам состоит в том, что пилорама не обладает такой точностью работы как многопил. В данном устройстве применяются ленточные либо дисковые пилы. Станок рамного типа с ленточными пилами дороже станка с дисковыми пилами. Но заточка его дисков обходится дороже.

Конструкция многопильного станка

Конструкция станка

Современные многопильные станки предназначены для продольной и поперечной обработки деревянных заготовок обрезного или необрезного типа. Для этого в конструкции предусмотрена возможность установки нескольких пильных дисков, количество которых может составлять до 20 шт.

Стандартная компоновка многопильного станка во многом схожа с конструкцией пилорамы. Существенным отличием является возможность формирования нескольких заготовок одновременно. Для осуществления этой операции в конструкции предусмотрены дополнительные компоненты, позволяющие увеличить точность обработки и повысить производительность деревообрабатывающей линии.

Основные компоненты многопильного станка:

  • станина. На ней располагаются все компоненты установки. Нередко она включает в себя линию подачи деревянных заготовок. Этот компонент может быть выполнен в виде механического транспортера с роликами;
  • силовой агрегат. С его помощью происходит передача вращательного момента на блок с установленными пильными дисками. Кроме этого, электродвигатель приводит в действие блок подачи пиломатериалов;
  • узел распиловки. Он состоит из одного или нескольких валов, на которые устанавливаются пильные диски. В зависимости от требований к функциональности оборудования может состоять из одного или нескольких рядов пил. Они располагаются в вертикальной или горизонтальной плоскости;
  • блок подачи заготовок. Он состоит из нескольких шипованных валов, который обеспечивает равномерное движение деревянных заготовок к зоне распиловки. Для улучшения технологических параметров этот элемент оборудования должен изменять свои основные характеристики — скорость вращения валов, их расположение относительно пиломатериалов.

Зачастую станок многопильный используется в комплекте с другим оборудованием — кромкообрезной установкой или специализированным фрезеровальный комплексом для обработки торцов. Комплектация зависит от требуемых параметров изделия.

Область применения многопильных станков широка. Они устанавливаются на производственных линиях деревообрабатывающих предприятий и могут выполнять не только функции распиловки, но и операцию раздела широких досок на более узкие.

Технические параметры

В числе основных технических параметров многопильных станков стоит выделить:

  • размеры заготовок. Максимальный размер сырья, которое можно обрабатывать, определяет допустимые размеры заготовок
  • число установленных пил. Этот параметр показывает наибольшее количество лесоматериалов за один прогон
  • скорость подачи оказывает влияние на уровень производительности станка
  • скорость разрезания заготовок
  • диаметр пил характеризует глубину пропила
  • самое большое расстояние между пилами отвечает за ширину конечного лесоматериала
  • показатель мощности
  • размеры самого оборудования
  • масса.

Учет данных параметров поможет вам подобрать станок для необходимого вам объема работ, условий эксплуатации и производственных целей.

Устройство многопильного станка

Вне зависимости от разновидности это оборудование имеет устойчивую и тяжелую станину, удерживающую все элементы устройства и механизм подачи заготовок, силовой агрегат, ответственный за создания вращательных или возвратно-поступательных усилий и валы с закрепленными в горизонтальной или вертикальной плоскости пилами. Соответственно, чем крупнее и плотнее исходный сырьевой материал, тем мощнее должны быть узлы станка и его двигателей, модели запитываются преимущественно от трехфазной сети.

Схема устройства многопильного станка для распиловки блоков

Самые функциональные разновидности имеют возможность регулировки ширины постава (расстояния между пилами), оснащены блоками ЧПУ или контроля скорости подачи материала. Последнее позволяет обрабатывать с одинаковой точность заготовки из древесины с разной плотностью и сухостью, чем плавнее будет меняться эта характеристика, тем лучше. У бюджетных многопильных станков такая возможность отсутствует или осуществляется ступенчато.

Безопасность оператора зависит от наличия или отсутствия так называемой когтевой защиты, включающей пазы, удерживающие заготовку, и специальные упоры, или других приспособлений, способствующих четкой фиксации дерева при направлении его на пилы и препятствующие его обратному выбросу. Оптимальные результаты достигаются при дооснащении такого станка поворотным столом с центрователем или лазерными указателями, выравнивающими деталь непосредственно перед подачей в зону реза.

Особенности эксплуатации

При всей неприхотливости многопильные станки нуждаются в соблюдении определенных правил обслуживания, с целью сокращения брака и продления их срока службы рекомендуется:

  • Контролировать скорость подачи заготовок или бревен в зависимости от параметров материала и нагрузок, более плотную и сырную древесину рекомендуют прогонять медленно.
  • Регулировать станок при появлении дефектов, отслеживать остроту заточки пил и своевременно менять треснутый или стертый инструмент.
  • Очищать оборудование от стружки и пыли после работы.
  • Смазывать рабочие узлы с периодичностью, указанной в инструкции к агрегату, выполнять другие требования руководства.
  • Проводить систематическую диагностику оборудования. Особого внимания требует подающая линия, ее ролики или вальцы должны быть в идеальном состоянии, отклонение чревато нарушением геометрической точности выдаваемых станком деталей и выходом из строя всей линии.

Предназначение многопильного станка

Многопильный станок работать может вместе с бревнопильным станком, образуя при этом единую производственную линию, а также самостоятельно как станок второго ряда. Получил широкое распространение многопил на высокопроизводительных и на средних лесопильных цехах.

Применение многопильных станков в деревообработке, брусовальный станок: качественная обработка бруса

Станок обеспечивает при разной длине заготовок довольно высокую точность порезки из-за того, что сама заготовка не подвижна, а по калибрирующей направляющей двигается пристальный модуль. Увеличивается производительность станка при установлении лазерной линейки.

Более востребованный стал в последние время мини многопильный станок из-за своих небольших габаритов. Уже давно он служит очень хорошим помощником на больших производствах и предприятиях небольших мощностей, а также в быту. Если вы остановите выбор свой на этом оборудовании, то можете достигнуть довольно хороших производственных результатов, то есть высокого качества продукции.

Конструкция многопильного станка

В различной комплектации выпускаются многопильные станки, которые позволяют делать распил брусьев (лафета) высотой до 160 миллиметров. Применяется на строительных площадках и деревообрабатывающих предприятиях, может устанавливаться как в неотапливаемых и отапливаемых помещениях, способен работать при температурах от минус 15 до плюс 35 градусов окружающей среды.

Вальцовая подача заготовок состоит из двух верхних подпружиненных вальцов, которые настраиваются по высоте, и из двух нижних неподвижных вальцов. От автономного электродвигателя приводятся в движение подающие вальцы посредством цепной передачи через ременную передачу и редуктор. От обратного вылета обрезков и заготовок обеспечивает защиту когтевая защита, то есть механизм предохранительных упоров.

На этом деревообрабатывающем оборудовании при пилении бруса меньшей высоты можно пилы использовать меньшего диаметра, это позволит уменьшить ширину пропила, а также в процентном отношении повысить выход готового пиломатериала. Пила, у которой диаметр 500 миллиметров, имеет частоту вращения в 2850 оборотов в минуту, и из-за таких технических характеристик получается пиломатериал высокого качества, то есть 0 и 1 сорта.

Также следует отметить, что для такого станка пилы можно приобрести довольно различные, например, биметаллическую пилу, стеллитовую или ленточную. При подборе пилы нужно строго придерживаться рекомендаций, которые даны производителем. Техническое обслуживание пил заключается в заточке, которая проводится своевременно и с помощью специальных заточных станков. Заточное оборудование стоит намного дороже для дискового многопила, чем для рамного, и эта особенность очень выгодная.

Читайте также:  Установка варочной панели в столешницу

Применение многопильных станков в деревообработке, брусовальный станок: качественная обработка бруса

Многопильный станок дополнительно может быть укомплектован:

Принцип работы многопильного станка

Такой инструмент предназначается для распиловки доски или бруса с довольно высокой точностью. Данные инструменты порой носят названия «пилорама», «многопил». Объясняются подобные названия принципом работы лесопильной рамы. Что собой представляет такой принцип работы? Совершающийся автоматически процесс пиления осуществляется пилами, что натянуты в пильной рамке.

На многопильном станке укладывается доска на специальные прокладки и в торце фиксируется. Во время пиления фрезами доска плотно прижимается, и поэтому не возможно её смещение. Отсутствие принимающих и подающих роликов является одним из главных преимуществ многопила. Тележка с пилами на многопильном станке движется по ровной поверхности, и это обеспечивает ровный и практически идеальный распил. Вдоль направляющих при помощи электромеханики перемещается пильная тележка с фрезами. Плавно регулируется скорость подачи.

Применение многопильных станков в деревообработке, брусовальный станок: качественная обработка бруса

При помощи нижних и верхних подающих вальцов подаются заготовки (верхние – подпружинены, нижние – неподвижны). Можно регулировать скорость подачи, регулировка ступенчатая. На многопильном станке скорость подачи материала имеет плавную регулировку. Оптимальную скорость подачи устанавливают по показаниям амперметра, зависимо от нагрузок на пилы. При этом достигается режим работы электродвигателя пилы и станка в оптимальном режиме без перегрузок.

Применение многопильных станков в деревообработке, брусовальный станок: качественная обработка бруса

При помощи сменных втулок обеспечивается настройка пил, которая регулирует ширину изготовленных пиломатериалов. С двух работающих пилорам один станок обрабатывает необрезную доску. Вибрация практически отсутствует во время работы станка благодаря прочности и жесткости сварной станины.

Для того чтобы обрабатываемый материал не вылетал со станка, он оснащен когтевыми упорами, которые обеспечивают безопасность оператору. Также предусмотрен для удаления отходов технологический проем под пильным устройством. Для ворошения отходов предусмотрено специальное окно в случае их уплотнения.

Классификация многопильных станков

Вы познакомились с предназначением и принципом работы многопила. Но перед тем как приступить к созданию многопильного станка своими руками, мы вам настоятельно рекомендуем узнать, какие именно бывают многопилы. Условно их разделяют на рамные, дисковые и брусующие. Два последних бывают одно- и двухвальцевыми.

Рамный станок

Такой вид многопильного станка предназначен для распила бруса на ламели (доски) с высокой точностью. Принцип работы данного станка довольно сильно похож с работой маленькой пилорамы: натянутые в пильной рамке пилы производят распил движущейся заготовки. Движения возвратно-поступательные пильной рамы помогает осуществлять кривошипно-шатунный механизм.

Применение многопильных станков в деревообработке, брусовальный станок: качественная обработка бруса

Дисковый станок

Такие многопильные станки предназначены для качественной распиловки бруса на нужные обрезные материалы. Они имеют выше качество и точность получаемого пиломатериала, чем рамные многопилы. Здесь инструментом, который режет, являются дисковые пилы. На два типа делятся дисковые многопильные станки: одно- и двухвальные многопильные станки.

Устройство и принцип работы многопильных станков

Рассмотрим главные рабочие механизмы данного деревообрабатывающего станка.

Станина – содержит в себе основные составляющие данного оборудования.

Силовой агрегат – производит вращательное или возвратно-поступательное движение пил, обрабатывающих материал. Помимо этого, приводит в движение блок подачи заготовки.

Режущий элемент – включает 1 или более валов, на которые устанавливают пильные диски.

Механизм, осуществляющий подачу заготовки. Чем больше заготовка для распила, тем соответственно мощнее должен быть этот узел.

Также это оборудование обычно оснащено 6-ю валами: четыре подающих и два принимающих вала. На отверстие, через которое подается заготовка, установлена когтевая защита (она необходима для исключения возможности нанесения вреда здоровью оператора и вылета обрабатываемого изделия из станка), а на выходе – специальная защитная штора. Дисковый вал для обеспечения безопасности покрывается площадкой с прорезями для режущего инструмента. Устройство оборудования подобным образом препятствует проникновению различных крупных отходов пиления в контейнер для опилок. Кроме того, существует возможность подключения стружкоотсосов, если это необходимо.

Применение многопильных станков в деревообработке, брусовальный станок: качественная обработка бруса

Многопильный станок СДМ-160

Суть работы многопильных станков заключается в горизонтальной подаче заготовок. Они жестко зажимаются вальцами для фиксации их в верхней и нижней частях. Распил производится путем вращения пильной части станка, где находится режущий инструмент. Скорость подачи заготовки составляет около 30-70 м/мин.

Также возможно сделать такое оборудование и своими руками, если чувствуете уверенность в себе и своих способностях. Многопил, изготовленный самостоятельно, может быть использован для обработки различных кромок, продольного пиления дерева и многих других операций.

Станок многопильный одновальный КС-1000

Официальная страница компании: Станок КС-1000

был основан в 1996 г. Это одно из самых крупных подобных предприятий в России, выпускает более 50 модельных рядов станков под торговыми марками Алтай™, Белая Акула™ и др. Оборудование сертифицировано для продажи в Евразийском экономическом Союзе.

Применение многопильных станков в деревообработке, брусовальный станок: качественная обработка бруса

Кромкорезной станок КС-1000 предназначен для продольной распиловки необрезных досок и горбыля с целью получения обрезного пиломатериала (обрезные доски, рейки, бруски, трехкантный горбыль).

Распространенные многопильные станки — обзор моделей

Многопильный станок повсеместно используется в условиях современной деревообрабатывающей промышленности. Среди наиболее востребованных на сегодняшний день моделей такого оборудования выделим:

  • ЦМ-200;
  • ЦДК 5-3;
  • Авангард РМ-50;
  • ЦРМ 150;
  • «Илья Муромец».

 Авангард РМ-50

Авангард РМ-50

Наиболее доступным по цене является легкий станок многопил Авангард РМ-50, стоимость которого составляет 200 тыс. рублей.  Это агрегат рамного типа, который идеально подойдет для небольших производственных цехов. Авангард РМ-50 предназначен для распиловки бруса высотой до 250 мм и шириной до 400 мм, модель укомплектована электродвигателем мощностью 15 кВт, который обеспечивает производительность до 1 м бруса в минуту.

Многопильный станок ЦМ-200 — оборудование промышленного класса мощностью 90 кВт (цена станка — от 700 тысяч). Данный агрегат способен обрабатывать до 140 кубов древесины в течении 8-ми часовой смены. ЦМ-200 отличается повышенной надежностью, его корпус выполнен из стали толщиной 25 мм, что обеспечивает износостойкость и отсутствие вибраций при работе. Диаметр комплектного пильного диска — 630 мм, количество пил — 7 шт. Скорость подачи заготовки регулируется в диапазоне 6.3-12 м/мин. Также производится многопильный станок ЦМ-120, отличающийся меньшей производительностью.

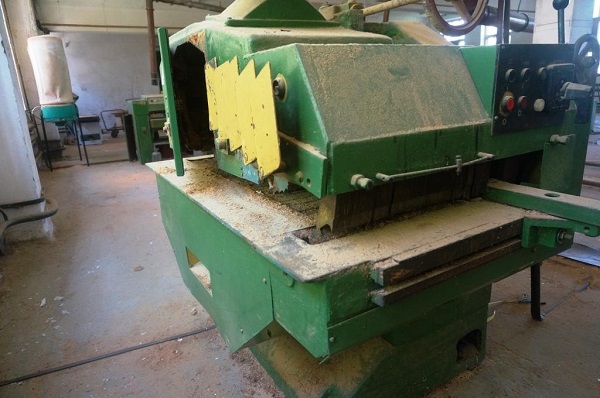

ЦДК 5-3

ЦДК 5-3

В качестве альтернативы ЦМ-200  при обработке бруса малого сечения можно рассматривать многопил ЦДК 5-3 производства Тюменского Станкостроительного Завода. Данный агрегат предназначен для распила бруса толщиной до 120 и шириной до 500 мм, он работает с пилами диаметром 315-400 мм в количестве 5 штук. Скорость подачи — от 5 до 18 м/мин, производительность — до 10 кубом древесины за смену.

Крупным предприятиям рекомендуем серию станков ЦРМ, в которую входят модели ЦРМ 150, 180 и 200. Данные агрегаты отличаются между собой максимальной толщиной обработки и мощностью электродвигателей, которая составляет 56, 76 и 91 кВт соответственно. Станки работаю пилами диаметром 500-600 мм, модель ЦРМ-150 комплектуется 7-ью пилами, в ЦРМ-150 и 200 установлено по 10 дисков. Каждая из моделей обрабатывает 6-20 метров бруса в минуту.

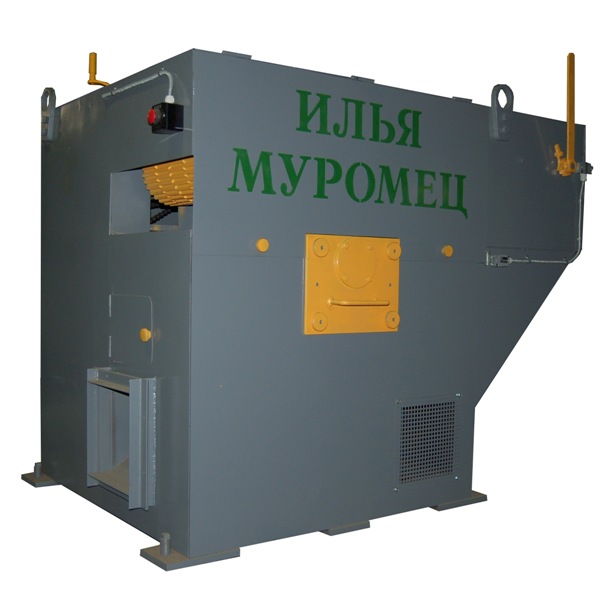

Многопил

Многопил «Илья Муромец»

В средней ценовой категории заслуживают агрегаты серии «Илья Муромец», которые предназначены для эксплуатации в качестве станков второго ряда. Хорошо зарекомендовал себя станок «Муромец-2», который укомплектован пилами диаметром 500 мм в количестве 8-ми штук. Параметры обработки: ширина до 500 мм, толщина до 200 мм, длина до 840 мм. На вторичном рынке данная модель оценивается в 300-350 тыс. рублей.

Нюансы технического облуживания

Многопильные станки нуждаются в регулярном техническом обслуживании, особое внимание необходимо уделять элементам конструкции находящимся в постоянном трении — транспортировочным вальцам, опорам рычагов и зубчатым передачам.

Каждый из производителей указывает периодичность смазки узлов трения и замены смазочных материалов в передаточных коробках и редукторах. Данные сроки необходимо неукоснительно соблюдать. Также в технической инструкции к агрегату вы найдете рекомендованные сроки замены подлежащих износу элементов — ремней, цепей и т.д.

Ежедневно необходимо производить очистку станка от пыли и стружки, удалять с корпуса грязь и смолу. Стружка является наиболее частой причиной блокировки пильных дисков и вала, поэтому пренебрегать чисткой станка недопустимо.

Читайте также:  Описание различных моделей горизонтально-расточных станков

Особенности эксплуатации

Работа многопильного станка

Качество обработки деревянных заготовок во многом зависит от текущих параметров станка. К ним относится соблюдение геометрии подающей линии, характеристики пильных дисков, степени их заточки. При возникновении перегрузок следует уменьшить скорость подачи пиломатериалов.

Чаще всего дефекты распиловки появляются при изменении геометрии положения ролика относительно заготовки. Для решения этой проблемы необходимо полностью остановить станок и выполнить регулировку. Минимизация появления дефектов определяется качеством комплектующих, которые устанавливаются на многопильные станки. Поэтому для их выбора необходимо руководствоваться следующими параметрами:

  • Правильно выбрать материал изготовления;
  • Конфигурация и свойства компонентов станка должны соответствовать требованиям производителя;
  • Проводить периодические проверки оборудования, выявлять возможные дефекты еще на ранней стадии возникновения.

Профилактика эксплуатации многопильных станков подробно описана в техническом паспорте. Поэтому для увеличения срока безремонтной работы оборудования следует неукоснительно руководствоваться рекомендациями изготовителя.

Для ознакомления с особенностями работы многопильных станков рекомендуется посмотреть видеоматериал:

Как сделать пилораму своими руками

Применение многопильных станков в деревообработке, брусовальный станок: качественная обработка бруса
Излюбленным материалом при строительстве, в изготовлении утвари для дома и хозяйства, а также самых разных декоративных изделий, мебели и т. п., как и сотни лет назад, остается древесина.
И хозяином, имеющим навыки работы с техникой и мастеровитые руки, может быть изготовлена пилорама своими руками.Это позволит иметь возможность заготовки досок и другого пиломатераиала на месте по собственной потребности, нужного размера и типа, и обходится это будет значительно дешевле покупки готовой продукции.Особенно актуально при необходимости обработки большого количества досок и другого пиломатериала.Хотя общепринятым считается мнение, что лучшим вариантом будет приобретение готового аппарата, но изготовить его собственноручно его тоже возможно и доступно при наличии желания и минимальных рабочих навыков.Исходя из этого стоит разобраться в вопросе как сделать пилораму своими силами, чтобы она была надежна, удобна, безопасна и отвечала предъявляемым требованиям именно в данном конкретном случае.

Немного о вопросе в целом

При постановке перед собой задачи сделать пилораму своими руками следует в первую очередь определится с объемами работ, для которых данный агрегат планируется использовать, а также типом и геометрией древесины (сырья). Исходя из данных параметров можно уже выбирать тип пилорамы, которая наилучшим образом подойдет для решения поставленных задач.Максимальное внимание при проектировании и изготовлении минипилорамы следует уделить безопасности — любая техника подобного класса является оборудованием повышенного риска и требует очень внимательного к себе отношения.Наличие пилорамы неоценимо в хозяйстве мастера, часто работающего с деревом, ведь она поможет решить такие нетривиальные для ручной работы вопросы, как:

  • изготовить значительное число изделий одинакового размера и формы;
  • распиловка бревен по заранее заданной схеме.

На промышленных лесопилках бревна обрабатываются по двум стандартным схемам:

  1. Распиловка неподвижного бревна режущим элементом, смонтированным на мобильной тележке;
  2. Бревно по валкам или роликам проталкивается (или протягивается) через режущий неподвижный блок.

При самостоятельном изготовлении пилорамы применяются обе эти схемы, а конкретный ее тип выбирается в зависимости от конструкции, планируемой для сборки.Если говорить о разновидностях пилорам, то основными являются угловая, ленточная, цепная. Дополнительно, когда речь идет о самодельных агрегатах, стоит выделить аппараты с использованием бензопилы в качестве основы. Каждый из перечисленных видов имеет ряд особенностей и конструктивных отличий от других, поэтому требует отдельного рассмотрения.

Пилорама ленточного типа

Общий принцип работы ленточной пилорамы заключается в том, что тележка с ленточным пильным полотном движется вдоль жестко закрепленного на стационарной платформе бревна, производя его распил.Расположение пилящей части ленты горизонтальное, а сама лента хорошо натянута. За счет регулировки высоты расположения ленточной пилы калибруется размер (толщина) отпиливаемой части бревна (доски, бруса и т. д.).Работать такой аппарат может обычно с бревнами весом до 300 кг.Сборка пилорамы данной разновидности самостоятельно довольно сложна, так как достижение слаженности в работе всех элементов конструкции задача сложно достижимая. Кроме того, для монтажа конструкции необходимо подобрать специальные комплектующие, инструменты и приспособления, составить достаточно сложные чертежи, учитывая все конструкционные элементы.

Сборку комплекса необходимо начать с подготовки ровной площадки подходящего размера и уплотнения его поверхности (если она не имеет твердого покрытия). Следующим этапом работ будет сборка каркаса агрегата, которую следует начинать с изготовления и установки рельсов для тележки. В качестве рельс можно использовать уголок, установленный полкой вверх.

Между двумя рельсами вваривают шпалы из трубы, швеллера или уголка для надежного их скрепления друг с другом. К шпалам приспосабливают передвижной крепеж для бревна, который должен надежно закреплять древесину любого (в пределах планируемых к обработке) диаметра.Теперь необходимо, согласно подготовленного чертежа, собрать и установить на рельсы мобильную тележку и проверяют ее ход по всей длине рабочей зоны. Для схемы также потребуются колеса (можно использовать автомобильные в сборе, вместе с камерами и покрышками), которые используются для натяжения ленточной пилы. Именно их установка на каркасе — следующий этап монтажа.

Остается смонтировать электромотор, соединить его посредством шкива с механизмом агрегата и проверить работу запуском.

После проверки работы механизмов и частей можно устанавливать натяжную ленту пилы, производить регулировку и пробный пуск пилорамы.

Установка цепного типа

Шинная пилорама своими руками по своему принципу работы очень похожа на ленточную, но в качестве режущего элемента в ней используется не ленточное полотно, а цепная пила.Однако следует отметить, что конструктивно исполнение ее гораздо более простое, сама установка имеет меньшие размеры, используется меньшее количество требующих значительной регулировки частей — это в комплексе делает шинную минипилораму более простой в самостоятельном изготовлении и использовании, чем ленточная.Начало процесса изготовления начинается также с подготовки рабочей площадки, на которой устанавливается металлический каркас будущей пилорамы таким образом, чтобы обеспечить к нему свободный доступ с любой стороны.

Собирается каркас из профилированного металла, в котором просверливаются технологические отверстия (количество будет зависеть из необходимого шага). Теперь нужно смонтировать станину с ребрами жесткости.

В результате основа станка собрана.На каркасе собирают подвижную тележку, установив упоры, прокладки, зажимы и электромотор. Проверив работоспособность всех частей и элементов конструкции, можно устанавливать и натягивать цепь пилы и производить пробный пропил, производить регулировку и приступать к работе.

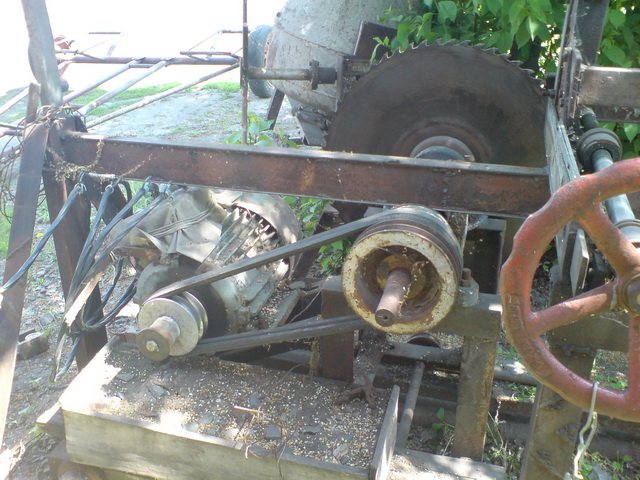

Минипилорама угловая дисковая

Сделанный своими руками угловой дисковый распиловочный агрегат очень пригодится в домашней мастерской для переработки древесины в различный тип пиломатериалов. Пожалуй это наиболее универсальная и мощная мини пилорама — своими руками изготовить более сложную конструкцию не получится.После подготовки чертежей и приобретения всех необходимых узлов и элементов конструкции, нужно подготовить, как и в предыдущих случаях, площадку для монтажа. На ней собирается основа-каркас, материалом для которой берутся металлические трубы и направляющие повышенной прочности (конструкция предполагает большие нагрузки и материал должен им соответствовать).Направляющие для мобильной платформы в идеале стоит выполнить из рельсов, снова-таки по причине повышенных нагрузок. Следующий этап по сбору каретки должен отличаться повышенным вниманием к максимальному соблюдению размеров согласно чертежу.

В качестве привода рекомендуется использование двигателя внутреннего сгорания (ДВС) высокой мощности — это повысит эффективность распиловки большого количества сырья и упростит работу с древесиной плотных сортов.

В качестве передачи крутящего момента оптимальнее всего использовать цепную, хотя при недостаточной продуманности конструкции это может привести к повышенному нагреву передающего механизма.В целях соблюдения техники безопасности, все движущие части привода должны быть огорожены или защищены кожухом.

Многопильные дисковые станки

Многопильные станки Тайга серии СМД

Многопильные станки Тайга СМД предназначены для качественной и быстрой распиловки лафетов (двух-трехкантного бруса) на обрезную доску, брус, бруски, мебельную/паллетную и др. заготовки. Станки хорошо зарекомендовали себя, при встраивании в технологическую цепочку для изготовления мебельной и паллетной заготовки, вагонки, тарной дощечки. Отличительные особенности многопилов дисковых Тайга СМД: доступное энергопотребление 15 кВт/22 кВт/30кВт, высокая производительность — до 40 м.куб, минимальные настройки, быстрая окупаемость -1-3 месяца.

Читайте также:  Освещение на кухне - каким оно должно быть, фото примеров дизайна

Артикул Скорость подачи, м/мин Высота пропила, мм Ширина заготовки, мм Количество пил, шт. Мощность, кВт Добавить в список Цена

Тайга СМД-14.5,7,9120не ограничена515
Тайга СМД-24.5,7,9150не ограничена522
Тайга СМД-2 Тарный4.5,7,9150не ограничена1522
Тайга СМД-3 В наличии4.5,7,9150не ограничена5+30328 999 руб 364 999 руб

Дисковые многопилы серии ДК

Многопильные станки серии «ДК» отлично подходят для раскроя бруса. Ширина распила является достаточной для роспуска бруса даже от лесопильных рам. Тяжелая, прочная, жесткая конструкция обеспечивает длительный срок службы. С помощью преобразователя частоты возможна индивидуальная настройка скорости подачи. Получили широкое применение на средних и высокопроизводительных лесопильных цехах и участков в качестве станков второго ряда.

Артикул Скорость подачи, м/мин Высота пропила, мм Ширина заготовки, мм Количество пил, шт. Мощность, кВт Добавить в список Цена

ДК-1250-301254501030
ДК-1600-301605001045
ДК-800-3580не ограничена518,5

Многопильные дисковые станки серии МП

Станки дисковые серии «МП» предназначен для переработки лафета в обрезной пиломатериал и горбыль. В процессе изготовления применяются качественные комплектующие и материалы, что обеспечивает долговечность и бесперебойную работу станка. Применение четырех чугунных приводных вальцов обеспечивает надежную подачу и гарантирует отличную геометрию получаемой продукции. Двустороннее, не консольное крепление вальцов и пильного вала положительно сказывается на ресурсе станка. А для удобства проведения технического обслуживания все узлы трения снабжены пресс- масленками. МП покрывается порошковой эмалью, надолго сохраняя товарный вид станка. Предусмотрена установка лазерных указателей линии пропила. Возможна как механическая, так и воздушная аспирация (удаление опила).

Артикул Скорость подачи, м/мин Высота пропила, мм Ширина заготовки, мм Количество пил, шт. Мощность, кВт Добавить в список Цена

МП-12012,16,20120350731,5
МП-16012,16,20160600856,5

Многопильные станки серии ЦМР

Данный вид станков относят к станкам второго ряда при обработке древесного материала и предназначаются для продольной прямолинейной распиловки брусьев и досок дисковыми вращающимися пилами. Станки имеют очень жесткую конструкцию, обеспечивая тем самым точность пропила. Благодаря своей неприхотливости в работе и возможности использоваться в роли станков 2-го ряда после рамных пилорам, станки типа ЦМР получили очень широкое распространение. Использование этих станков в производстве значительно повышает производительность лесопиления, а также улучшает качество распиловки.

Артикул Скорость подачи, м/мин Высота пропила, мм Ширина заготовки, мм Количество пил, шт. Мощность, кВт Добавить в список Цена

ЦМР-4M6-60160не ограничена / 4001037
ЦМР-56-60 6001055
ЦМР-6 / ЦМР-6.018,12,18 / 0-301506001055
ЦМР-7 / ЦМР-7.018,12,18 / 0-301806001075

Многопильные дисковые станки серии MRS

Надежная массивная станина, прошедшая специальную обработку, обеспечивает высокую жесткость и исключает деформацию в процессе эксплуатации, а также долговечность работы станка без потери точностных парамеров. Высокая точность изготовления и жесткость пильного вала шпинделя позволяют получать детали с высокой чистотой поверхности и точностью геометрических параметров. Вертикальное перемещение шпинделя дает возможность устанавливать пилы различных диаметров. Подача заготовки осуществляется конвейером с “ныряющей” гусеницей, что обеспечивает прямолинейность распиловки и высокую точность обработки. Регулировка скорости подачи бесступенчатая,с помощью инвертора.

Многопильные двухвальные станки серии МДС

Предназначены для продольной распиловки круглыми пилами двух-трех-четырехкантного бруса на доски или обрезной брус и раскроя досок на заготовки заданной толщины при механизированной подаче. Подача заготовок осуществляется двумя цепными транспортерами и приводными вальцами. Бесступенчатая электронная регулировка скорости подачи позволяет подобрать оптимальный режим пиления. Станки неприхотливы в работе, устанавливается на ровную бетонную площадку. Станки могут комплектоваться электродвигателями различной мощности от 30 до 90 кВт.

Основные преимущества многопилов

К преимуществам можно отнести:

  • высокая производительность;
  • точность обработки;
  • надежность в работе;
  • удобство использования;
  • простота монтажа;
  • нет необходимости в усиленном фундаменте.

В последнее время именно дисковые многопилы становятся более популярными, поскольку обладают достаточно высокой производительностью, в то же время гарантируют отменное качество обработки поверхности пиломатериала, в отличие от многопилов рамного типа.

Применение многопильных станков в деревообработке, брусовальный станок: качественная обработка бруса

Многопильный гаттерный станок

В настоящее время продажей и послепродажным обслуживанием многопильных станков разных видов и для различных ниш занимается множество коммерческих организаций. Если решитесь на покупку этого оборудования, у вас не будет проблем с поиском станков конкретно под ваши нужды и запросы. Наиболее популярными на рынке моделями многопильных станков на сегодняшний день являются: цдк 5-3, цм 200, авангард рм 50.

Наша группа для тех, кто страстно любит работать руками, создавать неповторимые поделки, самостоятельно выполнять домашний ремонт, реставрировать автомобили, работать по дереву, изготавливать модели и украшения и заниматься на досуге другими видами творчества.

Не имеет значения профессионал Вы или любитель, присоединяйтесь Вконтакте к нашей группе и узнавайте больше об инструментах, с которыми любимые трудоемкие работы, будь то творческие проекты или промышленные разработки, покажутся завораживающим и увлекательным процессом.

Применение многопильных станков

Многопильные станки применяются для распила бревна на доски дисковыми пилами. По сравнению с рамными многопилами дисковые многопильные станки имеют большую производительность и высокую точность распила, что обеспечивает более высокое качество получаемого пиломатериала.
Многопильный станок MRS-120  предназначен для роспуска 2-х, 3-х, 4-х кантного бруса на обрезной пиломатериал заданного сечения. Применяется в лесопильных производствах средней мощности в качестве станков второго ряда, а также в столярных производствах в качестве прирезного станка для панелей. Высокая точность геометрических размеров за счет применения гусеничной подачи.

Многопильные станки ДК-150 и ДК-150Ш предназначены для прямолинейной распиловки досок и брусьев на обрезные доски с постоянной механической подачей одновременно несколькими пилами. Станок может использоваться как пилорама 2-го ряда.

Конструкция предусматривает установку до 7 дисковых пил. Главное движение от электродвигателя через ременную передачу на пильный вал. Вал нижнего расположения консольного типа. Настройка на различную ширину пиления производится приставочными кольцами между пилами.
 Подача материала осуществляется верхними и нижними подающими и приемными вальцами. Механизм подачи состоит из привода подачи (электродвигатель, ременная передача, редуктор ременной передачи и вальцы — верхние и нижние) и узла подъема для настройки верхних вальцов на высоту обрабатываемой детали.

Многопильный станок ДК-160 применяется на лесопильных и деревообрабатывающих предприятиях высокой и средней мощности в качестве станков второго ряда.

Станки ДК-160  отлично подходят для массового роспуска бруса. Ширина распила в 410 мм является достаточной для роспуска бруса даже от лесопильных рам. Высота пропила 160 мм. Предельно прочная и жесткая конструкция обеспечивает длительный срок службы. На станках этой серии предусмотрена установка до 10 пильных полотен. С помощью преобразователя частоты возможна индивидуальная настройка скорости подачи.

Одновальный многопильный станок ЦМ-150(К) предназначен для прямолинейной продольной распиловки обрезных и необрезных досок и брусьев на заданный размер по ширине. Применяется на деревообрабатывающих предприятиях, лесопильных заводах, строительных площадках и других деревообрабатывающих производствах.
Станина сварной конструкции, рамного типа, является жёсткой основой станка и служит для размещения и крепления всех сборочных единиц. Шпиндель пильного вала приводится во вращение от электродвигателя через клиноремённую передачу. На валу установлен набор пил, между которыми втулки, изготовленные в зависимости от ширины выпиливаемых заготовок. Подача заготовок — вальцовая, состоящая из двух нижних неподвижных вальцов и двух верхних подпружиненных вальцов, настраиваемых по высоте. Подающие вальцы приводятся в движение от автономного электродвигателя через ременную передачу и редуктор посредством цепной передачи. Механизм предохранительных упоров (когтевая защита) обеспечивает защиту от обратного вылета заготовок и обрезков.
