Почему мигает выключенная энергосберегающая лампочка

Каждый предмет имеет свои плюсы и минусы в использовании. Так и минус экономки в том, что лампочка моргает при выключенном свете. Определено три основных фактора происходящего.

Подсветка на выключателе

Все чаще подключаются выключатели, в которые установлена подсветка. Это, своего рода, украшение и очень удобно, когда надо включить свет ночью. Но от этого элемента мигает энергосберегающая лампочка. Причиной тому есть накапливание заряда в конденсаторе фильтра в питании.

Как это происходит:

  • При включении света поток тока направлен на лампочку.
  • После выключения электроток поступает на световой диод и скапливается его ресурс на фильтре конденсатора.
  • При подзарядке конденсатора лампочка принимается моргать.

Так происходит повторение цикла.

Проблема с электропроводкой

Часто причиной может служить неправильное подключение к электропроводке. Такое случается в том случае, если выключатель разорвал ноль, вместо нужной фазы.

Экономная лампа

Проверка правильности электромонтажа возможно проконтролировать без помощи других, при наличии указателя напряжения либо клещей для измерения электропотока.

При проведении таких работ, обязательно соблюдение ТБ и знание состояния данной проводки.

Некачественная лампа

Часто покупатель желает сэкономить не только на потреблении электричества, но и на самой покупке. Покупка дешевой электролампочки неизвестного производителя ни к чему хорошему не приведет. Большая вероятность того, что она скоро станет моргать. В этом случае потребуется замена на новую лампочку.

При покупке обращается контроль на целостность самой упаковки и товара, кто производитель, обязательно проводится тест на исправность.

Для жилых помещений лучше купить лампу с теплым светом, для нежилых с холодным.

Почему мигает включенная энергосберегающая лампа

Бывают случаи, порой ЭСЛ мигает при включенном свете.

Причин найдено несколько:

  • Поломка пускового аппарата самой электролампы. В этом случае производится замена на новую либо проводятся ремонтные работы. Их обычно проводят при наличии 3–4 неисправных ламп. Из этого количества собирается одна исправная.
  • Небольшая степень напряжения в сети. При невысоком напряжении пусковой аппарат электролампы не может полноценно ее запустить. Чтобы убедиться в этой причине, надо мультиметром измерить напряжение в сети. Для этого прибор подносится к розетке и измеряется. Если напряжение больше чем на 5 процентов не соответствует норме (220В), то стоит обратиться в специальные службы снабжения электричеством с заявлением. От низкого напряжения из строя могут выйти не только ЭСЛ , но и часть техники. Если поставляющая компания не исправит ситуацию, то решением будет установка стабилизатора.
  • Напряжение постоянно скачет. С этой проблемой стоит обратиться в поставляющую компанию. Также причиной скачков может быть подключение сварочных аппаратов или каких-то других, требующие большого потребления энергии.

Причина вторая: ошибка в электромонтаже

Если энергосберегающая лампа мигает при выключенном свете, это может указывать на наличие ошибки, которая была допущена при электромонтаже. Почему же так происходит, понять не трудно – довольно часто выключатель разрывает не положенную фазу, а ноль. Проверить правильность подключения можно самостоятельно, если есть специальные инструменты, вроде указателя напряжения или же электроизмерительных клещей. Если есть определенные навыки работы с электричеством, можно самостоятельно поменять в электрическом щитке квартиры фазу с нулем – тогда проблема уйдет.

Но нужно:

  • соблюдать правила техники безопасности при работах с электричеством
  • учитывать общее состояние проводки

Устраняем мигание светодиодной лампы с помощью конденсатора

Если у вас нет резистора, то вместо него можно воспользоваться конденсатором емкостью от 0,01 до 1мкФ и напряжением с двухкратным запасом от импульсных помех 2*220=440В. Но надежнее всего брать минимум 630В. конденсатор

Когда нет конденсатора на 630В, а есть на 400В, то при помощи паяльника можно собрать вот такую схемку. схема шунтирования светодиодной лампы конденсатором

Здесь один резистор служит для защиты конденсатора от импульсных помех, а второй для разряда конденсатора.

В цепи переменного тока, конденсатор это по сути реактивное сопротивление, которое не учитывается эл.счетчиком и в отличии от резистора конденсатор не греется.

Поэтому установка конденсатор более предпочтительнее и безопаснее. Устанавливайте его в те же места, что и вышеописанные с использованием сопротивления (распредкоробка, клеммник люстры).

Где найти такой конденсатор? Чтобы не бегать по радиомагазинам можно просто разобрать уже сгоревшую энергосберегающую лампу и вытащить оттуда или взять из обычного стартера для люминисцентных ламп. конденсатор внутри энергосберегающей лампы
Правда есть одно НО. Применять лучше бумажный или керамический, т.к. электролитический при скачках напряжения может не безопасно взорваться. Так что если вы взяли именно его в качестве шунта, обязательно берите с большим запасом по напряжению.

Устранение причины проблемы

Чаще всего используются такие способы устранения мигания выключенных лампочек:

  1. Шунтирование резистором.
  2. Шунтирование конденсатором.
  3. Использование подсветки с выделенным проводом.
  4. Установка проходного выключателя.
  5. Удаление подсветки в выключателе.
  6. Подключение параллельно светодиодной лампочки.

Шунтирование резистором

Прекратить мигания можно, если зашунтировать схемы сопротивлением. Для этого используем резистор, уровень сопротивления которого составляет 1 мОм, а мощность — 0,5 до 2 Ватт. Рекомендуется изолировать резистор термоусадкой — это обеспечит безопасность.

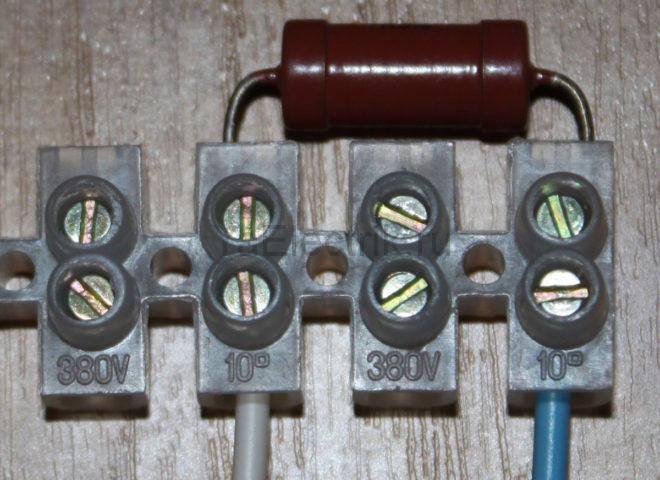

Оптимальный участок для подключения резистора — распредкоробка. Подключаем резистор между нулевым и фазным проводами лампочки. При подключении используем зажимы WAGO. Указанных действий достаточно, чтобы избавиться от мигания.

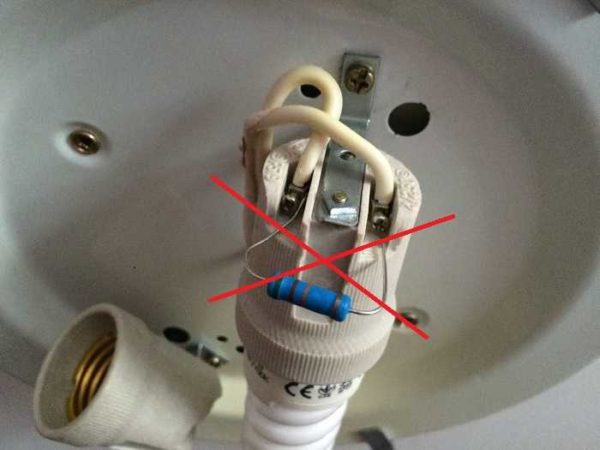

Резистор в люстре при мерцании энергосберегающей лампы

Бывает, что распределительная коробка установлена далеко, к ней отсутствует доступ (хотя так делать и нельзя по правилам). Возможна ситуация, когда в распредкоробке недостаточно свободного места, резистор можно присоединить к фазе или нулю осветительного прибора. После соединения концы оправить в клеммник.

Шунтирование отличается существенным минусом: сопротивление нагревается и, если неверно подобрать мощность, существует вероятность пожара. Следует учитывать то обстоятельство, что современные модели электросчетчиков учитывают расход электричества на разогрев сопротивления. Таким образом, придется платить не только за освещение, но и собственно за само шунтирование.

Шунтирование конденсатором

При отсутствии резистора можно обойтись конденсатором. Понадобится емкость в пределах 0,01 – 1мкФ и напряжением с двукратным запасом (440 Вольт), чтобы защититься от импульсных помех. Еще правильнее предусмотреть 630-вольтное напряжение.

Если все же конденсатор на 630 Вольт отсутствует, а есть устройство только на 400 Вольт, можно использовать указанную на рисунке ниже схему:

Схема установки конденсатора при мерцании лампы

В данном случае один резистор защищает конденсатор от помех импульсного характера, а второй служит для разрядки конденсатора. В цепи переменного тока конденсатор выступает в качестве реактивного сопротивления. Оно не принимается в расчет электрическим счетчиком. К тому же конденсатор не нагревается (в отличие от резистора).

Исходя из сказанного, монтаж конденсатора — более правильный вариант как с технической точки зрения, так и по соображениям безопасности. Устанавливать конденсатор нужно с применением сопротивления на те же участки, о которых говорилось выше (распределительная коробка, клеммник осветительного прибора).

Чтобы подобрать конденсатор, нет нужды искать его в магазине. Достаточно разобрать пришедшую в негодность энергосберегающую лампочку и достать конденсатор из стартера. Однако следует заметить, что подойдет только керамический или бумажный стартер, но не электролитический. Последний в случае перепада напряжения может взорваться. Если выбран электролитический конденсатор, нужно предусмотреть значительный запас по напряжению.

Выделенный нуль

Если выключатель расположен в том же блоке, где и розетка, или к выключателю присоединен еще и нулевой провод, рекомендуется направить подсветку к нулю и фазе. Подсветка будет включена всегда, но и лампа больше мигать не будет. Способ сопряжен с прокладкой новых проводов и считается неудобным.

Проходной выключатель

Вместо стандартного переключателя подойдет проходной. В таком случае в одной позиции будет включена лампа, в другой — подсветка. Лампочка мигать не будет благодаря тому, что на нее подаются в отключенном положении только нулевые провода. Однако придется заводить нуль и на выключатель.

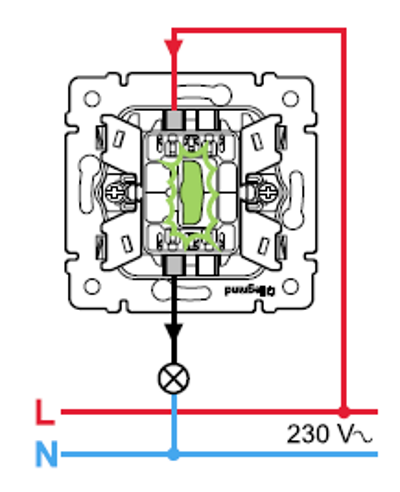

Схема подключения проходного выключателя

Метод одобряется большинством мастеров, поскольку не нужно тратить силы и время на подбор подходящего резистора и конденсатора. В то же время придется потратиться на приобретение проходного переключателя.

Подключение лампочки

Если в светильнике есть несколько рожков, то вместо одной энергосберегающей лампы рекомендуется параллельно подключить лампу накаливания. Это позволит покончить с миганиями.

Способ актуален только если есть несколько патронов к одной лампочке. Данный вариант самый малозатратный. Недостаток варианта в том, что придется отказаться от энергосбережения.

Причина первая: подсветка на выключателе

Сейчас достаточно распространены выключатели с подсветкой. Обычный светодиод или неоновая лампа, встроенные в стандартную конструкцию, добавили удобства – стало проще искать выключатель в темноте. Однако в сочетании с этим дополнением энергосберегающая лампа мигает. Ответить почему – достаточно просто. Схема питания в таких лампах устроена так, что на конденсаторе фильтра может накапливаться определенный заряд.

И все получается следующим образом:

  • когда выключатель включен, весь ток идет на лампу
  • при выключенном свете, ток идет на светодиод, а также происходит накопление небольшого заряда на конденсационном фильтре
  • стоит конденсатору достаточно зарядиться, как энергосберегающая лампа мигает
  • далее цикл повторяется
Читайте также:  Солнечная батарея своими руками: пошаговый мастер-класс

Выключатель со светодиодом – ответ на вопрос, почему лампа мигает. Решений у проблемы может быть несколько. В первую очередь, энергосберегающую лампу можно заменить лампой накаливания, которая не будет мигать в силу принципа своей работы. Но это, скорее, бегство от проблемы, чем ее решение. Еще один способ частично убежать от такой неприятности – пожертвовать подсветкой, разорвав цепь питания. Следующий вариант более приемлем, однако имеет свои особенности: если есть место для двух лампочек, можно поставить одну энергосберегающую лампу, а другую – накаливания. Тогда при выключенном свете ничто не мигает. И самый кардинальный вариант – заменить все выключатели с подсветкой на выключатели без подсветки.

Как определить неисправность термодатчика?

Ответ.
Для определения исправности/неисправности термодатчика необходимо демонтировать терморегулятор, отсоединить от клемм терморегулятора провода термодатчика (два тонких провода) и замерить сопротивление между этими проводами. Сопротивление должно соответствовать указанному в паспорте на терморегулятор.
Необходимо отметить, что сопротивление датчика зависит от фирмы-производителя терморегулятора и находится в диапазоне от 6 до 45 кОм.
Если сопротивление термодатчика отличается от паспортного более чем на 10%, термодатчик подлежит замене.

Как самостоятельно заменить термодатчик?

Ответ.
В случае грамотного монтажа системы теплого пола, замена термодатчика не является трудной задачей.
Нужно демонтировать терморегулятор, отсоединить провода термодатчика, и, аккуратно потянув за провод, извлечь термодатчик из гофрированной трубки. Далее, нужно отметить длину извлеченного провода на новом датчике и, поместив новый датчик в гофротрубку, задвинуть его на отмеченную длину.

Причины накапливания тока на конденсаторе

Несмотря на скопление электроэнергии в фильтрующем конденсаторе, в большинстве случаев он остается исправным. А само наличие тока просто указывает на проблему.

Ее источником могут быть 3 причины:

  1. Лампы подсветки, расположенные на выключателе.
  2. Наличие токов утечки.
  3. Выработанный ресурс самой лампы, ее отдельных элементов. К примеру, стартером люминесцентной энергосберегающей лампы.

Чтобы решить проблему быстро и с малыми затратами, следует ознакомиться с причинами мерцания/моргания ближе.

Причина #1 — лампы подсветки выключателя

Промышленность старается повысить конкурентоспособность своей продукции делая ее более функциональной и удобной.

Для этой цели на многие выключатели устанавливаются лампы подсветки, которые помогают людям легко найти их месторасположение в темноте. Но способ их подключения к цепи нередко позволяет току попасть к фильтрующему конденсатору, что приведет к морганию.

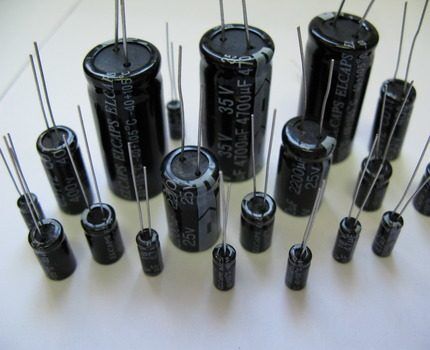

Фильтрующий конденсатор
На фото изображены фильтрующие емкостные конденсаторы. Они способны накапливать некоторое количество тока и подавать его на схему запуска лампы

Происходит это по причине того, что лампа подсветки устанавливается параллельно самому выключателю. Это сделано, чтобы этот элемент всегда мог исполнять свои обязанности.

Но когда контакты выключателя разомкнуты, весь наличный электрический ток поступает на лампу подсветки. А дальше его небольшое количество попадает на энергосберегающую лампу, что приводит к нештатному срабатыванию фильтрующего конденсатора. Это явление настолько частое, что стало основной причиной моргания.

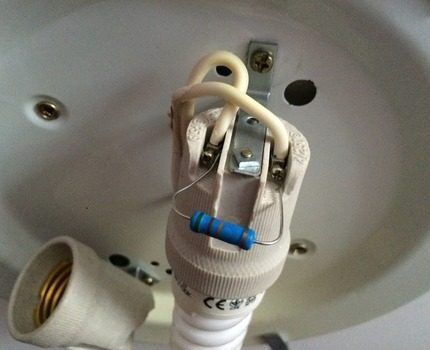

Дополнительное сопротивление
Использование в цепи лампы накаливания любой мощности или дополнительного сопротивления являются простыми способами устранить неисправность. На фото изображен последний вариант

Бороться с этой причиной легко, причем существует несколько простых способов, среди которых человек может выбрать подходящий.

Способ #1. Замена выключателя на изделие без лампы подсветки. Это не накладно и устранить проблему получится быстро.

Способ #2. Отключить провода лампы подсветки — то есть нужно просто разорвать цепь питания, перекусив нужные провода. Сделать это за несколько минут сможет любой специалист или сам пользователь, если есть соответствующие навыки. Такой решение считается самым не затратным, но подсветкой придется пожертвовать.

Способ #3. Добавить лампу накаливания — в этом случае весь ток от лампы подсветки будет расходоваться на нагрев ее нити. А поскольку запас электричества небольшой, то к каким-либо результатам это не приведет, зато фильтрующий конденсатор моргать не будет.

Преимуществом этого варианта является то, что подсветку удастся сохранить, а расходы на устранение будут минимальными. Но эстетические свойства такого метода сомнительные, так как лампу накаливания в какой-либо люстре замаскировать проблематично.

Способ #4. Добавить в цепь маломощное сопротивление — это решение для устранения неполадки схоже с предыдущим. То есть дополнительный элемент будет расходовать весь запас тока отчего в фильтрующем конденсаторе он скапливаться не будет.

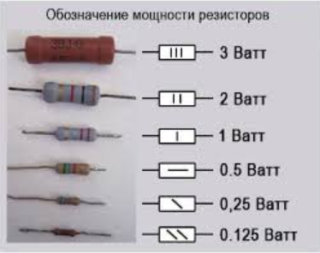

Рекомендуемая мощность сопротивления 2 Вт, при этом номинал должен быть в пределах 50 кОм. Такой вариант является наименее востребованным.

Способ #4. Подключить лампу подсветки к проводке отдельно от самого выключателя. Таким образом, есть возможность сохранить светодиод. Но он будет работать постоянно, то есть даже во включенном положении выключателя, хотя расходы будут незначительными.

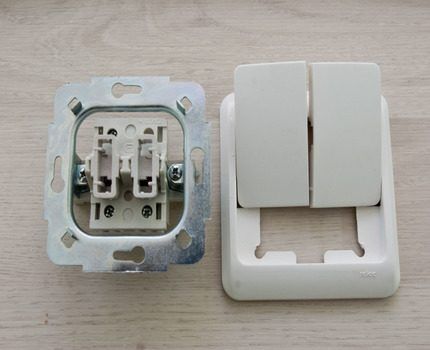

Выключатель без подсветки
Если использовать выключатель без подсветки, то это будет менее удобно, но зато человек существенно снизит вероятность моргания, мерцания

Несмотря на простоту, целесообразность этого варианта сомнительная, даже по соображениям безопасности человеку лучше обойтись любым из предыдущих методов.

Поскольку описанный случай является самой распространенной причиной попадания электричества на фильтрующий конденсатор, а, следовательно, и моргания энергосберегающих ламп, то начинать поиск проблемы нужно именно с нее.

А также может быть полезной информация о том, что в современных выключателях используются два вида ламп подсветки: неоновые и светодиодные. А чаще всего приводит к нештатной работе именно первый вид осветительных приборов.

Причина #2 — наличие токов утечки

Нередко проводка или другие элементы цепи бывают в неудовлетворительном состоянии. Что способно привести к образованию, так называемых, токов утечки.

То есть несмотря на выключенное положение коммутатора на фильтрующий конденсатор опять же может подаваться электричество. В результате происходит моргание/мерцание используемой энергосберегающей лампы.

Повреждение проводки
Повреждение проводки является далеко не самой частой, но одной из наиболее неприятных причин моргающего состояния электросберегающих ламп

Такие случаи встречаются реже, чем нештатная работа лампы подсветки, но этот вариант может быть значительно опасней. Так как к появлению точек утечки могут привести только серьезные причины.

К ним относятся следующие:

  1. Повреждение изоляции.
  2. Неправильный электромонтаж.
  3. Некачественное соединение.

Какое-либо повреждение изоляции может произойти в случае использования некачественных проводов, других элементов цепи. А также к указанным последствиям способна привести выработка ресурса. То есть изоляция нередко разрушается из-за своего «почтенного» возраста.

Неправильный электромонтаж также нередко приводит к тому, что при разрывании цепи выключателем ток все равно будет поступать к лампе. Так случается, когда грубо нарушены правила выполнения работ.

В результате выключатель разрывает так называемый ноль, но не нужную в этом случае фазу. Подобную оплошность можно выявить самому, используя указатель напряжения, который можно успешно заменить электроизмерительными клещами.

Замена проводки
Иногда моргание можно устранить только заменой проводки, что накладно, но это процедура необходимая — в противном случае, существует вероятность более тяжелых финансовых потерь, а также есть угроза здоровью людей

Некачественный электромонтаж также часто приводит к появлению токов утечки. Произойти это может из-за ряда причин. К ним относится плохое соединение жил провода или неправильное их подключение к другим элементам цепи. К примеру, плохой контакт между проводами и разъемом выключателя.

Владельцу помещения нужно понимать, что плохое состояние проводки несет опасность здоровью и жизни каждого человека, который находится в нем. Особенно это касается ситуаций, когда в качестве заземления используется старая и неэффективная советская система TN-C. Поэтому сразу после выявления каких-либо недочетов их сразу же необходимо устранять.

Причина #3 — выработанный ресурс лампы

Всевозможные современные осветительные приборы имеют огромный ресурс, но и он когда-нибудь будет выработан. Поэтому такую причину моргания лампы также нужно иметь в виду, так как это не редкость.

А особенно высокой вероятность такой проблемы становится, когда энергосберегающая лампа проработала несколько лет. Причем человеку не стоит удивляться тому, что производитель обещал продолжительность срока службы в 10 и больше лет, а неисправность проявились раньше.

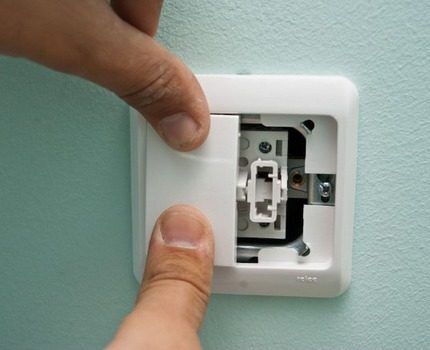

Монтаж выключателя
Следует помнить о том, что не стоит слишком экономить на качестве комплектующих и самом электромонтаже. Так как нередко это оборачивается дополнительными и существенными финансовыми потерями

Существует множество объективных причин досрочного вырабатывания ресурса. Например, такими могут быть перепады напряжения, низкие или высокие температуры и прочие неоптимальные условия. Кстати, само моргание также ведет к досрочной поломке любого осветительного прибора.

Чаще всего причиной мерцания люминесцентных энергосберегающих ламп с закончившимся сроком эксплуатации является неисправный стартер. В этом случае выйти из положения получится простой заменой указанного элемента, тем более он стоит недорого.

А еще стоит помнить о том, что покупателю может попасться некачественный осветительный прибор. Чтобы избежать этого, необходимо приобретать продукцию известных всему миру производителей.

К примеру, такими являются Philips, OSRAM и ряд других. Их изделия дороже, чем у отечественных или других производителей, включая китайских, но брак встречается крайне редко, а рабочие характеристики соответствуют заявленным.

Самый главный провокатор

Несмотря на то, что выше было перечислено довольно большое количество факторов, которые могут привести к появлению мигания энергосберегающих источников света, наиболее частой причиной появления этого эффекта является наличие на клавишном выключателе подсветки.

Выключатель с подсветкой

Клавишный выключать с подсветкой

В роли подсветки может использоваться как неоновая лампа, так и светодиод.
Обратите внимание! Перед тем, как покупать энергосберегающую лампочку, внимательно изучите инструкцию к ней. Обычно производители в инструкции указывают информацию о том, может ли их продукция использоваться одновременно с такими подсвеченными выключателями.
Причиной возникновения моргания источника света в данной ситуации является питание подсветки электрическим током. Несмотря на то, что здесь тратится настолько мало энергии, что ее не замечает счетчик, лампочка реагирует на даже такое незначительное наличие энергии. В результате конденсатор заряжается и создает эффект моргания. При вспышке света происходит разрядка конденсатора с дальнейшим повторением всего процесса. Вот почему при наличии выключателя с подсветкой возможна такая реакция энергосберегающих моделей.
Обратите внимание! Подобное мерцание негативным образом влияет на длительность эксплуатации энергосберегающей лампочки, из-за чего она может прослужить гораздо меньше указанного производителем срока.

Читайте также:  Датчик движения: схемы подключения, виды, настройка и тестирование

Список возможных причин

Итак, далее поступим следующим образом: по отдельности рассмотрим причины, по которым могут мигать энергосберегающие лампы, и сразу же после каждого варианта расскажем Вам, как убрать ту или иную неисправность.

Подсветка на выключателе

Почему энергосберегающая лампочка мигает при выключенном свете: причины и ремонт

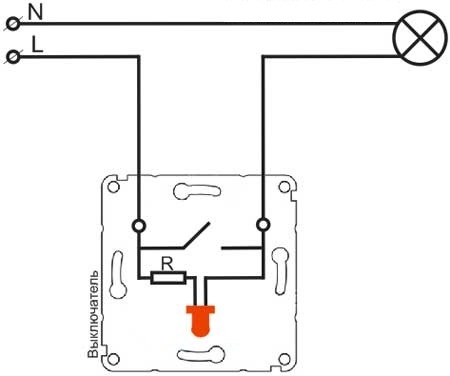

Первой и наиболее популярной проблемой мерцания энергосберегающих ламп при выключенном свете является выключатель с подсветкой. У данного вида выключателя света присутствует небольшой светодиод, который загорается тогда, когда клавиша находится в выключенном положении.

Что происходит в это время? Как Вы понимаете, при выключенном свете цепь разорвана и питание к светильнику не поступает. В то же время подсветка подключена к выключателю параллельно и когда он размыкает цепь, ток поступает именно к светодиоду. В результате получается такая схема движения электричества: электросеть – подсветка – светильник – электросеть.

Как раз это небольшое напряжение, которое нужно для функционирования подсветки, заряжает конденсатор. Итог – лампа пытается включиться, но сразу же гаснет, т.к. заряда конденсатора не хватает для нормальной работы. Такие попытки включения будут повторяться неоднократно, по мере того, как быстро будет заряжаться конденсатор. Вы в свою очередь будете видеть, что энергосберегающая лампа мигает во время работы.

Почему энергосберегающая лампочка мигает при выключенном свете: причины и ремонт

Решить данную проблему можно несколькими способами:

  1. Отключить провода светодиода от цепи. Главное в этом случае не перепутайте жилы, а то бывают случаи, когда перекусывают фазу либо ноль.
  2. Заменить выключатель на обыкновенный, без светового индикатора.
  3. Добавить в цепь лампу накаливания, которая будет забирать на себя это небольшое напряжение, заряжающее конденсатор. Не самый разумный вариант, тем более что вряд ли получиться красиво спрятать в люстре еще одну лампочку. Тем не менее, многие на форумах пишут, что использовали именно такой способ для борьбы с мерцанием энергосберегающей лампочки, что дает ему право на существование.
  4. Добавить в цепь резистор с характеристиками: мощность 2 Вт, сопротивление – 50 кОм. Этот элемент будет потреблять ток, провоцирующий мигание энергосберегающей лампы, к тому же резистор имеет компактные размеры. Подключить резистор можно прям возле патрона либо еще в распределительной коробке. В любом случае соединение необходимо производить клеммной колодкой, а для изоляции резистора лучше всего использовать термоусадочную трубку. Наглядно увидеть данный метод рекомендуем на видео, предоставленном ниже.
  5. Ну и последний из способов решения проблемы – подсоединить подсветку к сети отдельным проводом. В этом случае гореть она будет постоянно, но затраты электроэнергии будут мизерными. Недостаток такой идеи – лишнее соединение проводов.

Рекомендуем отдавать предпочтение первому либо четвертому варианту решения проблемы. Если подсветка для Вас действительно важна, купите резистор (стоит около 10 рублей), если нет – просто срежьте провода, в результате чего энергосберегающая лампа не будет мигать в выключенном состоянии.

Как устроены современные энергосберегающие лампы

С вопросом, почему мигает выключенная энергосберегающая лампа, рассмотрим немного позднее, сейчас разберемся, как устроены современные энергосберегающие лампы.

Знаете ли Вы, что в отличии от ламп накаливания люминесцентные и светодиодные лампы работают от постоянного источника питания, то есть работают на постоянном (выпрямленном) напряжении. Как же так спросите Вы? Ведь на лампу подается переменное напряжение 220 В, ни каких выпрямителей в патронах и люстрах нет. Уверяю вас, есть, и этот выпрямитель находится внутри любой современной лампы.

энергосберегающая лампа мигает

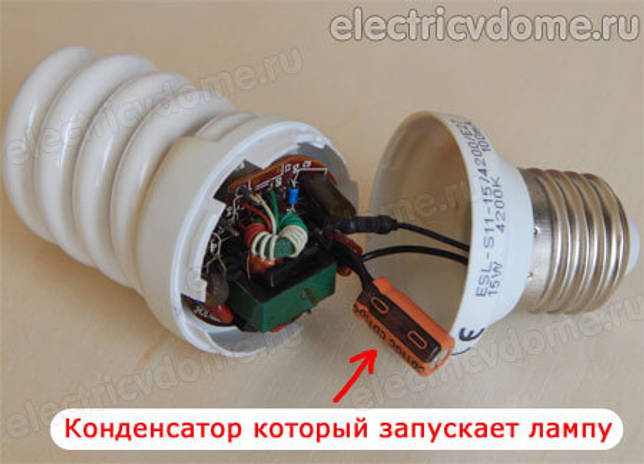

Внутри каждой энергосберегающей лампы между цоколем и трубкой находится электронная плата (на профессиональном языке их называют электронные балласты), благодаря которым они и работают.

Переменное напряжение подается на вход специального выпрямителя (диодного моста), а на выходе мы имеем уже постоянное или выпрямленное напряжение.

Не буду вдаваться во все подробности работы этих схем, но для того чтобы сгладить пульсации устанавливается специальный сглаживающий конденсатор. Вот как раз из-за этого конденсатора энергосберегающая лампа мигает. А в каком случае это происходит, и при каких обстоятельствах давайте рассмотрим ниже.

Устраняем проблему №1

После того, как вы поняли, почему моргает энергосберегающая лампочка при выключенном выключателе, легко предложить решение проблемы:

  • Разомкнуть цепь прохождения микротоков, убрав подсветку на выключателе.
  • Поменять параметры цепи питания подсветки так, чтобы ток был недостаточным для заряда конденсатора.
  • Завернуть токи в цепь с меньшим сопротивлением.
  • Заменить выключатель на модель без подсветки или поставить другие лампы. Почему моргает светодиодная лампочка при выключенном свете
    Почему моргает светодиодная лампочка при выключенном свете

Если речь идет о люстре с несколькими рожками, есть еще один способ — можно в один из рожков вкрутить лампу накаливания.

Способ довольно простой, но работает. Если же мерцают одиночные лампочки, с явлением придется бороться другими методами. С заменой выключателей и ламп, наверное, вопросов не возникнет, а вот с другими способами они могут быть.

Убираем подсветку

В выключателях со встроенной подсветкой имеется плата, на которой находится светодиод или маленькая неоновая лампа, сопротивление и контакты (обычно в виде пружинок). Плата эта находится под небольшой пластиковой крышкой на тыльной стороне корпуса выключателя. Чтобы до нее добраться, надо выключатель разобрать.

Разбираем выключатель чтобы добраться до крышки
Разбираем выключатель чтобы добраться до крышки

Крышку можно поддеть ногтем или отверткой. Сняв ее, на обратной стороне обнаруживаем плату.

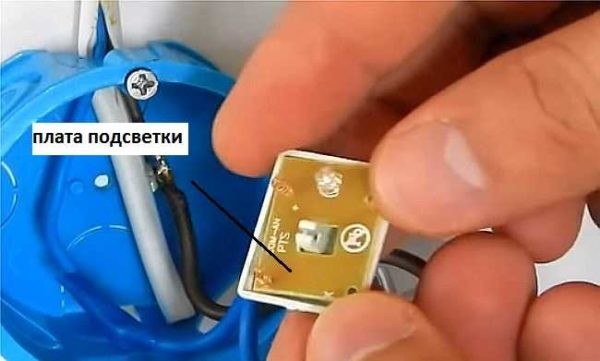

На обратной стороне крышки установлена маленькая плата подсветки
На обратной стороне крышки установлена маленькая плата подсветки

Эту плату вынимаем. Она ничем не крепится, просто поддеваем ее и снимаем с фиксаторов. Крышку без платы устанавливаем на место, собираем выключатель и проверяем работоспособность. Все должно работать, за исключением двух вещей: не горит подсветка при выключенном свете и не моргают экономные или светодиодные лампы.

Оставляем подсветку, меняя параметры цепи питания

Не все выключатели с подсветкой сделаны с использованием плат. Более бюджетные модели сделаны проще: к диоду припаяно сопротивление и эта цепь установлена параллельно с клавишами выключателя (как на фото ниже).

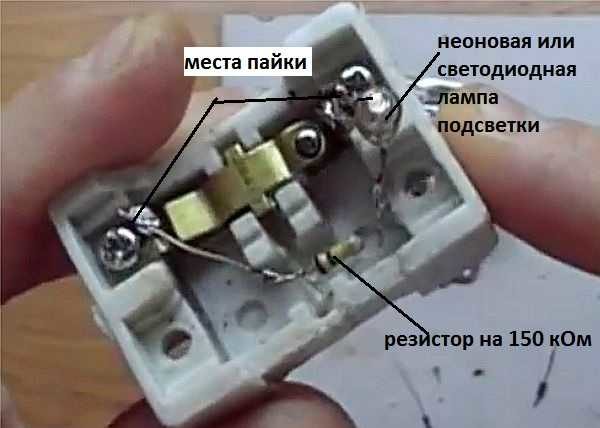

Подсветка на выключателе может быть собрана так
Подсветка на выключателе может быть собрана так

В этом случае можно выпаять/выкусить светодиод и резистор и получим обычный выключатель без подсветки. Но можно изменить параметры этой цепи так, что подсветка будет работать, а лампы моргать или гореть при выключенном свете не будут. Для этого придется заменить резистор — поставить сопротивление:

  • не менее 220 кОм, если подсветка с неоновой лампой;
  • не менее 470 кОм или 680 кОм с подсветкой на светодиоде (подбирается на месте).

Кроме того? в цепь за сопротивлением встраивается диод 1N4007, катодом к резистору. Второй вход диода припаиваем к лампе подсветки. В результате цепь питания будет выглядеть так, как на рисунке ниже.

Схема усовершенствованной подсветки
Схема усовершенствованной подсветки

Чтобы устранить моргание ламп и сохранить подсветку на выключателе, выпаиваем старый резистор, ставим новый вместе с диодом. После чего выключатель можно собирать и ставить на место.

Убираем моргание ламп при выключенном свете
Убираем моргание ламп при выключенном свете

В большинстве случаев проблема исчезает. Если лампа все еще мигает, необходимо заменить сопротивление на большее. Такое встречается редко, но…

Создаем параллельно лампе цепь с меньшим сопротивлением

Если параллельно лампе подключить резистор, ток будет идти на его разогрев, конденсатор лампы останется без заряда мигания не будет. Резистор берут обычно на 50 кОм и мощность 2 Вт, к нему подпаивают провода, после чего изолируют, оставив снаружи только два провода для подключения. Можно его замотать изолентой или использовать термоусадочную трубку.

Сначала изолируют места соединения проводников и ножек сопротивления, после накладывают еще один слой изоляции, который закрывает еще и резистор. Токи небольшие, нагрев если и будет, то совсем незначительный, зато с такой двухслойной изоляцией эта переделка безопасна.

Тщательно изолируем все участки без изоляции
Тщательно изолируем все участки без изоляции

Есть два способа установить этот резистор: в распределительной коробке или непосредственно на светильнике. Важно только чтобы он подключался параллельно лампе.

Тут видно, куда надо подключать резистор, но делать так как на фото не стоит: легко коротнуть
Тут видно, куда надо подключать резистор, но делать так как на фото не стоит: выводы и корпус резистора не заизолированы — не исключено поражение электрическим током при замене лампы

На те же места подключаете подготовленный ранее заизолированный резистор — это намного безопаснее. В распределительной коробке подключение происходит аналогично. Вам надо найти два провода, которые идут на лампу, и в те же контакты подключить дополнительные проводники. После такой переделки мигать лампочка не будет. Но если вы не сильны в электрике, будьте очень аккуратны.

Ещё раз напоминаем, все эти работы надо проводить с отключенным в щитке питанием.

Причины мерцания энергосберегающей лампы и способы решения проблемы

Немалая часть потребителей уже заменила стандартные лампы накаливания на более экономные источники света. Однако в процессе эксплуатации многие сталкиваются с необычным явлением — мерцанием источника света при отключенном питании.

Данный феномен не только сокращает рабочий ресурс лампочек, но и крайне нагружает глаза. О том, почему моргает энергосберегающая лампочка при выключенном выключателе, и что с этим делать, пойдет речь ниже.
Почему энергосберегающая лампочка мигает при выключенном свете: причины и ремонт

Как решить проблему тусклого света

Рекомендации могут быть разнообразные в зависимости от величины проблемы:

  1. Если изначально была куплена дешевая светодиодная лампа, то устранить свечение возможно, лишь установив изделие надежного производителя и высокого качества.
  2. Когда же проблема кроется в выключателе с подсветкой, устранить ее можно разными путями. Самое простое решение – сменить коммутационный аппарат на модель без подсветки. А можно отрезать соответствующий провод питания подсветки, делается это после вскрытия выключателя. Но в некоторых случаях важно сохранить данную функцию. Тогда необходимо параллельно установить резистор на нужном участке цепи.
  3. Сложнее всего исправить проблему, которая кроется в проводке. Чтобы сделать все правильно, конечно, рекомендуется найти источник тока утечки. Но, как уже упоминалось, это повлечет за собой другие сложности. Зато в результате при выключении света диодные лампы не будут гореть. Но можно пойти другим путем, более простым. Для этого параллельно диодам, которые светятся, подключается нагрузка (лампа накаливания, резистор или реле). Важно, чтобы сопротивление у этого элемента было меньше, чем у светодиодных излучателей. В результате ток утечки пойдет, например, на лампу накаливания. Но из-за небольшого сопротивления она не будет гореть.
Читайте также:  Люстра своими руками, фото - мастер-классы по созданию люстр из подручных материалов в домашних условиях

Как видно, существует немало способов, позволяющих решить проблему излучателей на базе диодов, которые хоть и тускло, но все же светят при выключении. Нужно по возможности определить наиболее вероятную причину этого явления.

Примеры подключения резистора параллельно лампе

На фото ниже показан вариант подключения резистора в патроне лампы. Его выводы зажимаются в клеммники под питающие провода.

подключение резистора в патроне лампы

Однако не во всех патронах этот резистор поместится. В таком случае его приходится устанавливать в распаечной коробке. Ниже приведено фото такого подключения.

установка резистора в распаечной коробке

Отметим, что подключение резистора в распаечной коробке гораздо надежнее, чем в патроне, поскольку в ней есть достаточно места для установки клеммника. Если же места все равно недостаточно, можно расположить его непосредственно в люстре, если позволяет ее конструкция. При этом резистор находится в том же отделении, где и соединения проводов. В таком случае необходимо позаботиться о его надежной изоляции, особенно если части люстры металлические.

Подробная видео-инструкция по шунтированию энергосберегающей лампы

Как устранить причину мигания

Если причина моргания энергосберегающей лампочки при выключенном выключателе установлена, можно попробовать устранить неполадку самостоятельно. Потребуются определенные инструменты: отвертка, индикатор электрического тока, кусачки, термоусадочная пленка.

Демонтаж подсветки

Полное устранение причины или неисправности – радикальный, но наиболее действенный способ. Первое при работе с любыми деталями электропроводки – обесточивание участка и конкретной точки. Проверяют наличие напряжения специальным устройством (вольтметром, индикатором), можно включить и выключить механизм. Затем выполняют следующие действия:

  1. Снять кнопки (лучше использовать тонкую шлицевую отвертку).
  2. Открутить закрепляющие детали (винты).
  3. Достать прибор из посадочного места.
  4. С внутренней стороны найти коробку и место, где установлена подсветка.
  5. Проверить способ подключения к сети питания, разорвать связь, изолировать контакты.

Важно учитывать внешний вид выключателя – некоторые элементы закрепляют с наружной стороны, удаление деталей может испортить дизайн.

Изменение параметров цепи питания

Почему энергосберегающая лампочка мигает при выключенном свете: причины и ремонт
Если полностью убрать подсветку не получается, к проводам можно припаять резистор большего сопротивления для питания индикатора и дополнительный диод 1n4007. Последний позволит срезать один полупериод питающего напряжения.

Важный нюанс – подобная переделка требует умения работать с паяльником и мелкими деталями. Площадь схемы не позволяет «развернуться», поэтому если соответствующих навыков нет, лучше обратиться к мастеру по электромонтажу.

Создание параллельно лампе цепи с меньшим сопротивлением

Чтобы сохранить подсветку, но избежать проблем с морганием, необходимо создать «обходной путь» для электроэнергии:

  • в магазине электродеталей приобретается резистор (иное название – сопротивление) – мощность 2 Ватта, значение номинального сопротивления – 50 тысяч Ом;
  • подключается прибор параллельно ламповому соединению – в распределительной коробке подключить устройство между фазой и нулем или в корпусе, вблизи от мигающей лампочки.

В качественных выключателях с подсветкой подобные дополнительные резисторы устанавливают сразу, поэтому дорогие устройства не мигают. Китайские и менее ответственные производители не «заморачиваются» с дополнительными деталями, поэтому лампы дневного света гудят и мерцают.

Как выявить причину неисправности самому

Причину, почему моргает энергосберегающая лампочка, возможно, определить самому. Для этого надо разобрать лампу. Для работы понадобится отвертка. Ею оттесняются защелки, отделяется баллон самой лампы, откручиваются 4 проводка, плата и цоколь отсоединяются.

Лампа горит

Что можно обнаружить неисправным:

  • Постоянное повышение напряжение приведет к неисправности (вздутие, течь, пробой) конденсатора. Устранение – проверка полупроводников, замена.
  • Истечение срока годности. При этом наблюдается нарушение целостности колбы, снижение термоэлектронной эмиссии. Устранение – замена на новую электролампу.
  • Обрыв нити накала. Устранение – проверка конденсатора, на месте обрыва выпаивается диод, заменяется на резистор в 10 ОМ.
  • Неисправный динистор. Чтобы выявить данную неисправность, надо исключить для начала неработоспособность проводника, конденсатора, обмотки дросселя, нитей накала. Устранение – заменить запчасть на новую.

Что делать, если энергосберегающая лампа моргает при выключенном свете?

В наши дни уже практически в каждом доме установлена хотя бы одна энергосберегающая лампочка. На замену лампочкам накаливания пришли люминесцентные и светодиодные аналоги, которые имеют ряд неоспоримых преимуществ. Они используются буквально везде – разные спектр и теплота света позволили приспособить их под любые нужды как в производственных, так и в жилых помещениях.

И вот долгожданная покупка наконец в руках, люди вкручивают новые лампочки на смену старым, горячим и желтым старичкам – и радуются качественному и экономному свету.

Однако иногда в выключенном состоянии наблюдается очень интересный эффект – излучатель начинает мигать с определенной частотой, жутко раздражая этим.

Мерцание люминесцентной лампочки

Моргание очень заметно в ночное время суток именно в жилых помещениях, особенно это касается спален. Даже легкое помигивание «экономки» очень раздражает и мешает нормально заснуть.

Большинство людей наутро выкрутят ее и пойдут в магазин требовать замены. И каково будет удивление, когда вне зависимости от количества замен этих ламп они все равно будут исправно раздражать ваш глаз.

Поэтому не спешите от них избавляться.

Почему мигает энергосберегающая лампа при выключенном свете? Дело все в том, что виновата вовсе не лампочка как таковая. Для понимания проблемы нам нужно сперва разобраться в самом устройстве.

В отличие от ламп накаливания люминесцентные работают на постоянном токе.

Для того чтобы выпрямить переменный ток из сети, в корпусе излучателя содержится специальный элемент с незамысловатым названием «выпрямитель».

Почему мигает энергосберегающая лампа при выключенном свете

Он практически полностью убирает все импульсы в сети, сглаживая их. И именно он является причиной того, почему энергосберегающая лампа мигает после выключения.

Выключатель с подсветкой. Выключатели с маленьким горящим огоньком очень удобны в больших темных помещениях. И в 95% случаев именно в этом помещении лампочка при выключенном свете устраивает световую дискотеку. Это происходит из-за процессов в самом выключателе, благодаря которым горит маленький светодиод.

Почему мигает энергосберегающая лампа при выключенном свете

Этот маленький светодиод загорается только тогда, когда основные контакты в выключателе разомкнуты, т. е. когда в помещении темно.

Для этого через маленькую точечку должен протекать очень маленький ток – он настолько незначительный, что на него не реагируют обычные лампы накаливания и электрический счетчик.

Но вот конденсатор в люминесцентном варианте, который предназначен для пуска освещения после набора определенного заряда, его чувствует. Этот маленький ток постепенно в нем накапливается, и по достижении определенной отметки конденсатор пытается лампу запустить. Это самая распространенная проблема.

Почему мигает энергосберегающая лампа при выключенном свете

Конечно же, этого заряда очень мало для полноценного пуска, поэтому следует кратковременная вспышка, и конденсатор по новой начинает набирать заряд, и снова моргает лампочка.

При установленной дополнительной лампочке в выключателе данный процесс неизбежен. В зависимости от мощности и производителя могут быть отличия в яркости вспышек и их частоте.

Это достаточно вредный эффект для такого тонкого механизма, потому что пускатель рассчитан на строго определенное количество пусков лампочки – вследствие чего она может выйти из строя гораздо раньше отведенного производителем срока.

Избавиться от того, что они мигают, можно несколькими способами:

  1. Самый простой способ – банально удалить подсветку. Это можно сделать либо полностью заменив выключатель на самый обычный (что может вылиться в копеечку, если таких проблем в доме 5–6), либо отключив подсветку физически.

Почему мигает энергосберегающая лампа при выключенном свете

  1. Для этого отключите свет в доме с помощью щитка, предварительно запасшись работающим фонариком. Разберите необходимый выключатель, аккуратно перережьте проводки, которые идут на маленькую лампочку (не перепутайте с силовыми кабелями!). После чего все заизолируйте, соберите выключатель и включите свет в доме. Она мигать больше не должна.
  2. Используйте параллельное подключение обычной лампы накаливания в этой же сети. Если ее установить перед люминесцентной, то она соберет на себя этот маленький ток – лампа накаливания безразлична к нему. Однако тогда пропадает смысл в экономии, да и выполнить этот пункт не всегда возможно практически.
  3. Вместо лампы накаливания можно использовать дополнительное сопротивление, именуемое резистором. При параллельном подключении его можно спрятать в специальный распределительный коробок подальше от глаз. Сопротивления в 30–60 кОм и мощности около 2 Вт будет предостаточно для бытовых лампочек, таких резисторов полно в специальных магазинах.

Почему мигает энергосберегающая лампа при выключенном свете

Кроме дополнительного освещения в выключателе, подобный эффект может наблюдаться в системе, которая содержит сложные приборы, пропускающие очень маленький ток через себя для работы. К ним относятся различные таймеры, регуляторы яркости, фотоэлементы и детекторы движения. По возможности избавляемся и от них.

Как правильно обнаружить неисправность

Проверка проводки при помощи индикаторной отвертки

Для обнаружения неполадки нужно присмотреться к периодичности вспышек и выполнить поиск фазного и нулевого проводника с помощью индикаторной отвертки. Фаза, подкинутая на контакт выключателя, свидетельствует об исправности сети. Подвод тока к лампе провоцирует мигание.

Если поломка осталась, понадобится:

  • поменять переключатель;
  • осмотреть проводку на предмет разрыва изоляции или окисления контактов;
  • проверить стабильность напряжения, включив отключатель.

При нормальных параметрах осмотра и повторном обнаружении проблемы стоит поставить новую лампочку.

Отдельный нулевой провод

подключение нулевого провода к подсветке при мигании лампы
Если у вас выключатель находится в одном блоке с розеткой или к выключателю подведен еще и нулевой провод, то подсветку можно жестко подключить к фазе и нулю. Она будет гореть постоянно, но лампочка моргать уже не будет. Метод связан с прокладкой дополнительных проводов и не очень удобен.

Источники

  • https://LampaSveta.com/energosberegayushhie/pochemu-energosberegayushhaya-lampochka-migaet-pri-vyklyuchennom-svete
  • https://remont.youdo.com/articles/electric/migaet-lampa-pri-viklyuchennom-svete/
  • https://domikelectrica.ru/6-sposobov-reshit-problemu-miganiya-svetodiodnyx-i-energosberegayushhix-lamp/
  • https://220.guru/osveshhenie/istochniki-sveta/pochemu-morgaet-energosberegayushhaya-lampochka-pri-vyklyuchennom-vyklyuchatele.html
  • https://grand-electro.ru/vopros-otvet/morgaet-lampochka-pri-vyklyuchennom-vyklyuchatele-prichiny-i-sposoby-ustraneniya-2.html
  • https://sovet-ingenera.com/elektrika/svetylnik/morgaet-lampochka-pri-vyklyuchennom-vyklyuchatele.html
  • https://1posvetu.ru/istochniki-sveta/energosberegayuschaya-lampa-migaet-v-vyklyuchennom-sostoyanii.html
  • https://elsis24.ru/articles/istochnik-sveta/pochemu-morgaet-energosberegayushchaya-lampa-posle-vyklyucheniya
  • https://istb.ru/elektrika/pochemu-morgaet-energosberegayushchaya-lampochka-pri-viklyuchennom-viklyuchatele.html
  • https://stroychik.ru/elektrika/pochemu-migaet-energosberegayushhaya-lampa
  • https://hmelectro.ru/poleznye_statyi/pochemu-morgaet-energosberegayuschaya-lampochka-pri-vyklyuchennom-vyklyuchatele
  • https://electric-220.ru/pochemu-migaet-vykljuchennaja-lampa-kak-ustranit-miganie
  • https://YaElectrik.ru/elektroprovodka/morgaet-energosberegayushhaya-lampa
  • https://StrojDvor.ru/elektrosnabzhenie/pocemu-migaet-energosberegausaa-lampocka-pri-vyklucennom-svete/
  • https://svet100led.ru/baza-znanij/pochemu-migaet-energosberegayushhaya-lampa-pri-vyklyuchennom-svete.html
  • https://MasterpoToku.ru/full/pocemu-pri-vyklucennom-vyklucatele-morgaet-energosberegausaa-lampa.html
  • https://kachestvolife.club/elektrika/pochemu-migaet-lampochka-pri-vyklyuchennom-vyklyuchatele

Понравилась статья? Поделиться с друзьями:
Bazliter.Ru
Adblock
detector
Gogetlinks12773
