Дифференциальный автомат: назначение, устройство, схема подключения

Для чего нужны дифференциальные автоматы?

Прямым предназначением дифференциального автомата является защита человека от поражения электрическим током при прямом контакте. Устройство одновременно отслеживает как возникновение короткого замыкания, так и проявление признаков утечки электричества через повреждённые токопроводящие компоненты сети.

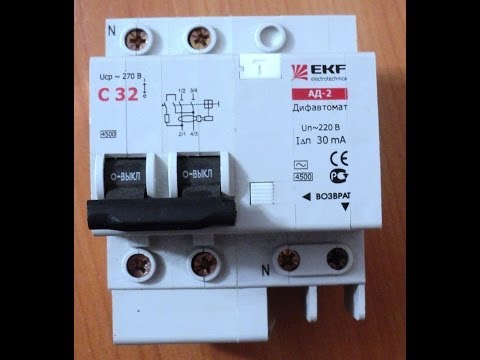

Что такое дифференциальный автомат?

Дифференциальный автомат обесточит контролируемую линию при возникновении:

  • короткого замыкания;
  • перегрева электрической проводки из-за превышения уставки номинального тока дифавтомата;
  • утечки на землю больше, чем соответствующая уставка.

Так, простое устройство вполне способно обезопасить квартиру или частный дом, предотвращая возникновение чрезвычайных ситуаций, вызванных проблемами с электричеством.

Преимуществом использования дифференциального автомата является отсутствие необходимости подбора УЗО, ведь он уже содержится в составе компонентов дифференциального автомата. Одно устройство, совмещающее в себе функции двух (УЗО и автоматического выключателя), занимает меньше места в электрическом щитке на размер однополюсного автомат – его ширина 17,5 мм.

Среди недостатков можно выделить вероятность выхода из строя одного из двух компонентов дифавтомата – замена отдельной части невозможна, что вынудит приобрести новый дифференциальный автомат.

Техническое устройство

Конструктивно дифавтоматы выполняются из диэлектрического материала. Задняя часть имеет специальное крепление для установки на DIN-рейку. Внутри они состоят из двухполюсного или четырёх полюсного выключателя и включенного последовательно с ним модуля дифзащиты. Данный модуль представляет собой дифференциальный трансформатор тока, через который проходят ноль и фаза, образуя тем самым первичную обмотку и обмотку управления — вторичную обмотку.
Что такое дифференциальный автомат?

Условия эксплуатации

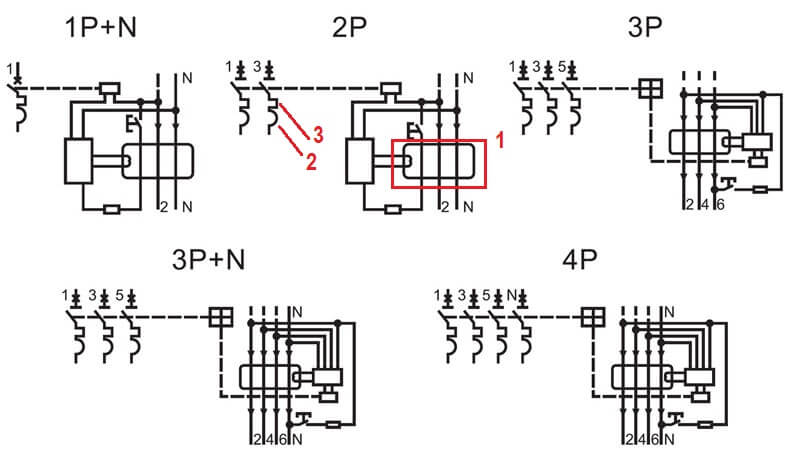

принцип работы дифавтомата
Установка дифференциальных автоматов производится как с использованием заземления, так и без него.

Основным условием является строгое соответствие подключаемых проводников к соответствующим клеммам, которые имеют маркировку для фазного и нулевого проводников.

Работа дифференцированного АВ при утечках электротока

Защита от утечек обеспечивается реле, входящим в состав дифавтомата. Когда параметры линии в норме, на него воздействуют равномерные магнитные потоки, и элемент не препятствует подаче тока к потребителям. При пробое изоляционного слоя возникает утечка, в результате которой нарушается равномерность потоков, и реле вызывает срабатывание автомата.

Как работает дифференциальный автомат

В основе принципа работы дифавтомата лежит использование специального трансформатора, функционирование которого строится на изменениях дифференциального тока в проводниках электричества.

При появлении токов утечки баланс нарушается, так как часть тока не возвращается. Фазный и нулевой провода начинают наводить разные магнитные потоки и в сердечнике трансформатора тока возникает дифференциальный магнитный поток. В результате этого в обмотках управления возникает ток и срабатывает расцепитель.

При перегреве в модуле автоматического выключателя срабатывает биметаллическая пластина и размыкает автомат.

Маркировка и характеристики дифавтоматов.

Характеристики дифавтомата

  1. Марка дифавтомата
  2. Тип дифавтомата
  3. Номинальный ток и характеристика срабатывания: цифра обозначает номинальный ток в Амперах — максимальный ток при котором дифавтомат способен длительно работать без аварийного отключения цепи, буква обозначает характеристику срабатывания — определяет диапазон срабатывания защиты дифавтомата, а так же время за которое это срабатывание происходит.  Подробнее о характеристиках срабатывания читайте здесь.
  4. ПКС— предельная отключающая способность дифавтомата. Данная цифра показывает максимальный ток короткого замыкания который способен отключить данный дифавтомат сохранив при этом свою работоспособность.
  5. Номинальное напряжение— напряжение при котором дифавтомат способен длительно работать не теряя свою работоспособность.
  6. Частота тока — частота тока сети на работу под которой рассчитан данный дифавтомат.
  7. Дифференциальный ток— минимальный ток утечки при котором дифавтомат произведет отключение электрической цепи (указывается в миллиамперах);
  8. Кнопка «ТЕСТ» — кнопка проверки работоспособности дифавтомата, при нажатии на нее дифавтомат должен отключать электрическую цепь.
  9. Кнопка «ВОЗВРАТ» — кнопка «выскакивает» при срабатывании дифавтомата и до ее возврата в исходное положение, путем нажатия на нее, дифавтомат повторно не включается.
Читайте также:  Как подключить розетку с заземлением: монтаж, подключение, проверка

Схемы подключения дифавтомата.

Подключение дифавтомата без заземления осуществляется по одной из следующих схем:

подключение дифавтомата без заземления

Подключение дифавтомата с заземлением осуществляется по одной из следующих схем:

При системе ТN-C-S (когда нулевой проводник разделяется на нулевой рабочий и нулевой защитный):

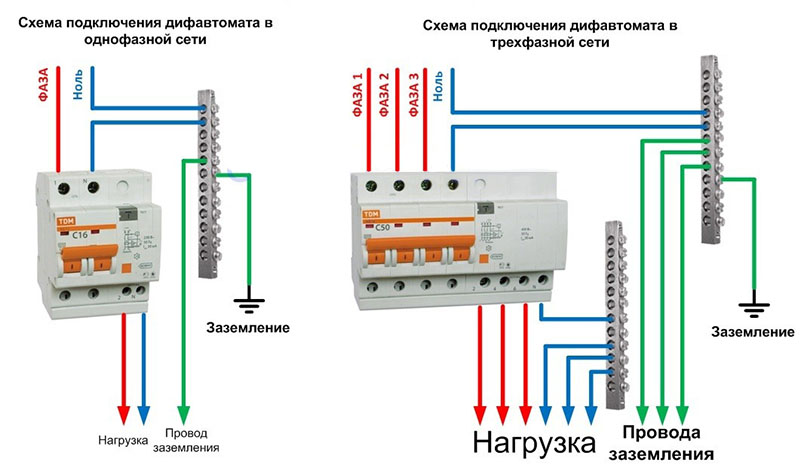

подключение дифавтомата с заземлением

Подключение дифавтомата в трехпроводную однофазную и пятипроводную трехфазную электросеть, (так называемая система TN-S (когда нулевой рабочий и нулевой защитный проводники разделены):

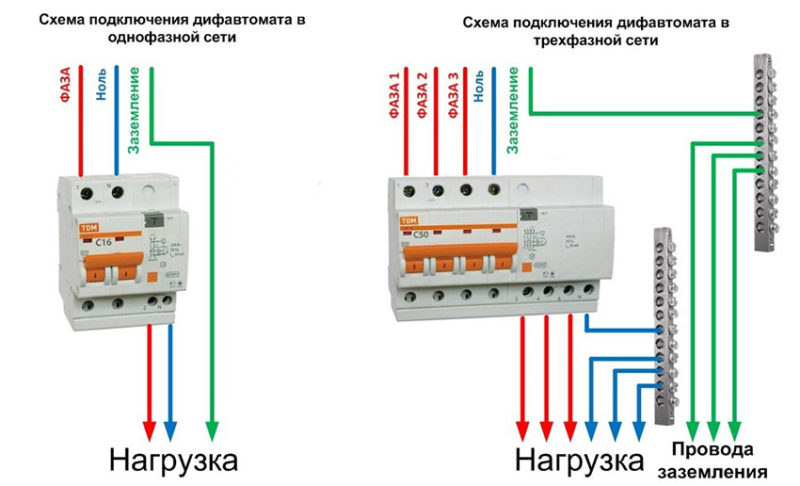

подключение дифавтомата в сети TN S

ВАЖНО! В зоне действия дифавтомата нельзя объединять нулевой защитный (провод заземления) и нулевой рабочий проводники! Другими словами нельзя в схеме, после установленного дифавтомата, соединять между собой рабочий ноль (синий провод на схеме) и провод заземления (зеленый провод на схеме).

Где лучше установить дифавтомат вместо УЗО

Учитывая то, что дифференциальный автомат занимает меньше места, чем совместно устанавливаемые токовые автоматы и УЗО, то они наиболее удобны при размещении в малогабаритных распределительных щитах. Также удобно использовать дифавтоматы в щитах, распределяющим питание на большое количество цепей, поскольку так можно значительно упростить нагрузку. Одновременно возрастает надежность, так как в распределительных щитах слабым метом являются точки коммутации – клеммы устройств с подсоединенными проводами.

Защита от перегрузок и короткого замыкания

Теперь поговорим о том, как работает дифференциальный защитный автомат при возникновении в цепи короткого замыкания и при значительном росте напряжения. В этих случаях его принцип действия аналогичен тому, по которому функционирует обычный автоматический выключатель.

В составе АВДТ имеется два расцепителя, работающих независимо друг от друга. Каждый из них предназначен для обесточивания сети при появлении разных нарушений.

На видео внутреннее устройство дифавтомата:

Защиту от перегрузок линии обеспечивает тепловой расцепитель, роль которого выполняет пластина из двух металлов с разным коэффициентом расширения (биметаллическая).

Биметаллическая пластина

Когда напряжение в цепи превышает величину номинального, пластинка начинает нагреваться, что приводит к ее изгибанию в сторону отключающего элемента. Касаясь его, она вызывает срабатывание АВ.

От сверхтоков короткого замыкания сеть защищена электромагнитным расцепителем, который представляет собой соленоид с сердечником. При резком росте силы тока, свойственной КЗ, возникает электромагнитный импульс. Под его воздействием в течение долей секунды расцепитель вызывает срабатывание выключателя и прекращение подачи электроэнергии в линию.

Когда неисправность будет устранена, прибор можно снова включить вручную. Следует, однако, помнить, что если параметры сети после отключения АВ нормализовались очень быстро, устройству нужно дать немного времени на полное остывание. Если включать нагретый аппарат, это отрицательно повлияет на срок его службы.

Особенности выбора для квартиры или дома

Параметры автоматов во многом зависят от характеристик электропроводки и устанавливаемого оборудования. Часто ставят защиту с током утечки 30 мА, поскольку более чувствительные устройства могут выдавать ложные срабатывания при изношенной электропроводке и при большом количестве подключенных приборов.

Тап электромагнитного расцепителя определяется параметрами подключаемой нагрузки.

Асинхронные двигатели, используемые в компрессорах холодильников, сплит-систем, водяных насосах, в момент запуска потребляют ток, в 3-5 раз превышающий номинальный. Для исключения ложных срабатываний в быту используют тип С расцепителя.
По классу тока утечки используют автоматы АС, поскольку в быту применяется сложная электронная техника. На дачах, гаражах (там, где присутствует простейшая нагрузка) устанавливают тип А (стоит недорого).

По току срабатывания руководствуются теми же условиями, что и при выборе автоматов защиты.

Читайте также:  Технология выполнения цинкования в домашних условиях

Что такое дифференциальный автомат и для чего нужен

Дифференциальный автомат конструктивно объединяет в едином корпусе два типа защиты:

  • От перегрузки (короткого замыкания, превышения допустимого значения тока потребления);
  • От токов утечки.

Первый тип используется в токовых автоматах и предусматривает отключение фазного и нулевого проводников при увеличении тока нагрузки выше того, на который рассчитан автомат. Второй тип защиты используется в УЗО – устройствах защитного отключения. Принцип действия заключается в сравнении токов в нулевом и фазном проводах. Наличие разницы говорит о появлении тока утечки, который может быть опасен.

Фактически, дифавтомат объединяет в одном корпусе два устройства.

Достоинства и недостатки

принцип работы дифавтомата
Дифавтомат обладает следующими достоинствами:

  • Экономия места в распределительных щитах ввиду совмещенности двух устройств.
  • Упрощение монтажа и сокращение количества точек подсоединения проводов.
  • В случае срабатывания размыкаются одновременно все питающие проводники (ноль и фаза).

В то же время у данных устройств есть и недостатки:

  • Более высокая стоимость.
  • Затруднение диагностики причины срабатывания.
  • При повреждении меняется полностью вне зависимости от того, какой тип защиты отказал.

Таким образом, если при отдельно установленных автоматах и УЗО можно легко определить, чем вызвано срабатывание (коротким замыканием или током утечки) и при необходимости заменить необходимое устройство, то дифференциальный автомат меняется целиком. Причем для поиска причин необходимы некоторые навыки.

Область применения

принцип работы дифавтомата
Дифавтомат, как и УЗО, наилучшим образом раскрывает достоинства при установке в цепях, которые нуждаются в особом контроле. Это мощная нагрузка, расположенная в помещениях с высокой опасностью, наличие чувствительной к параметрам питающей сети аппаратуры.

К опасным помещениям относятся те, которые имеют высокую влажность и наличие электроаппаратуры. Например, ванная комната с электрическим бойлером или стиральной машинкой, кухня с электроплитой.

Порядок установки

Монтаж АВДТ осуществляется на DIN-рейку. При подключении нужно быть очень внимательным, чтобы не перепутать порядок подсоединения кабелей. В бытовых однофазных линиях входной проводник подключается к клемме под номером 1, а выходной вставляется в зажим под номером 2. Подключение нулевого провода производится к клемме, обозначенной буквой N. Входные кабели подсоединяются к верхней части прибора, а выходные – к нижней.

Клеммы для подключения питания и нагрузки промаркированы

Подключать выходы к линии можно напрямую. Если же параметры сети не отличаются стабильностью, или вы хотите обеспечить максимально высокий уровень защиты, следует установить дополнительные АВ.

Нулевые провода от автоматов должны подсоединяться к изолированной нулевой шине. Во избежание выхода устройства из строя или его некорректной работы нужно проследить, чтобы выходной нулевой кабель не контактировал с другими проводниками или с корпусной частью электрического щита.

Наглядно про подключение дифавтомата на видео:

Внешний вид дифавтомата

При взгляде на УЗО и дифференциальный АВ можно заметить, что они очень похожи по конструктивному исполнению и размерам. Даже кнопка «Тест» имеется на обоих аппаратах. Но это не значит, что они полностью одинаковы. Устройство защитного отключения не является самостоятельным прибором и не должно, как было сказано выше, монтироваться в цепь без защитного автоматического выключателя. Дифавтомат же объединяет в себе УЗО и АВ, поэтому в установке дополнительных аппаратов не нуждается.

Чтобы не путать УЗО и дифференциальный защитный выключатель, большинство отечественных производителей маркируют свою продукцию соответствующей аббревиатурой – УЗО или АВДТ. Импортные приборы можно различить по другим признакам. Например, номинал тока устройства защитного отключения обозначается цифрой и буквой «А» (Ампер) после нее – например, 16А. Токовый номинал дифавтомата пишется по другому: впереди ставится латинский литер, соответствующий характеристике встроенных расцепителей. После него идет цифра, означающая величину номинального тока – к примеру, С16.

Читайте также:  Led — освещение в квартире: виды светильников и расчет освещенности

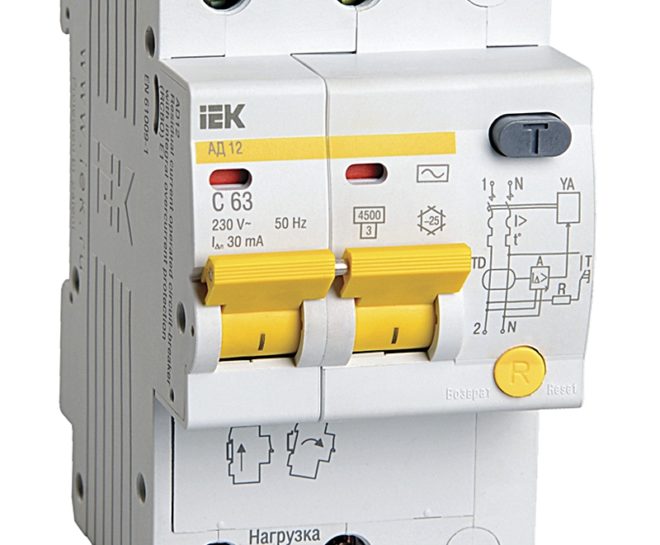

Маркировка на корпусе дифавтомата

Основные параметры

Любой дифференциальный автомат располагает 8-ю клеммами для трёхфазной сети и 4-мя для однофазной. Само устройство является модульным и состоит из:

  • Корпуса, изготовленного из негорючего тугоплавкого материала;
  • Клемм с маркировкой, предназначенных для подключения проводников;
  • Рычага включения-выключения. Количество зависит от модели конкретного устройства;
  • Кнопки тестирования, позволяющей вручную проверить работоспособность дифференциального автомата;
  • Сигнального огонька, информирующего о выбранном типе срабатывания (утечка или перегрузка).

При выборе дифференциального автомата со всей интересующей информацией можно ознакомиться непосредственно на самом корпусе устройства.

Выбор дифавтомата нужно производить исходя из множества параметров:

  1. Номинальный ток – показывает, на какую нагрузку рассчитан дифавтомат. Эти значения стандартизированы и могут принимать следующие значения: 6, 10, 16, 20, 25, 32, 40, 50, 63А.
  2. Время-токовая характеристика – значения могут быть равны B, C и D. Для простой сети с маломощным оборудованием (используется редко) подойдёт тип В, в городской квартире – С, на мощных производственных предприятиях – D. Например, при запуске двигателя ток резко возрастает на доли секунд, ведь необходимы определённые усилия для его раскрутки. Данный пусковой ток может в несколько раз превышать номинальный ток. После запуска потребляемый ток становится в несколько раз меньше. Для этого и нужен этот параметр. Характеристика B означает кратковременное превышение такого пускового тока в 3-5 раз, C – 5-10 раз, D – 10-20 раз.
  3. Дифференциальный ток утечки – 10 или 30 мА. Первый тип подойдёт для линии с 1-2 потребителями, второй – с несколькими.
  4. Класс дифференциальной защиты – определяет, на какие утечки будет реагировать дифавтомат. При выборе устройства для квартиры подойдут классы АС или А.
  5. Отключающая способность – значение зависит от номинала автомата и должно быть выше 3 кА для автоматов до 25 А, 6 кА для автоматических выключателей на ток до 63 А и 10 кА для автоматических выключателей на ток до 125 А.
  6. Класс токоограничения – показывает, как быстро будет отключена линия при возникновении критических токов. Существует 3 класса дифавтоматов с самого «медленного» — 1 к самому «быстрому» — 3 по срабатыванию соответственно. Чем выше класс, тем выше цена.
  7. Условия использования – определяются исходя из потребностей.

Выбор дифавтомата по мощности

Для того чтобы выбрать дифавтомат по мощности необходимо учитывать состояние проводки. При условии, что проводка качественная, надёжная и отвечающая всем требованиям, для расчёта номинала можно применить следующую формулу – I=P/U, где P – это суммарная мощность используемых на линии дифференциального автомата электрических приборов. Выбираем дифавтомат ближайший по номиналу. Ниже приведена таблица зависимости номинала дифавтомата от мощности нагрузки для сети 220 В.

Внимание! Электрические провода должны быть правильно подобраны, исходя из мощности нагрузки.

Все характеристики дифавтоматов указываются непосредственно на самом корпусе устройства, что облегчит подбор подходящего дифференциального автомата и поможет определиться с тем, какой дифавтомат для квартиры подойдёт лучше всего.

МощностьКабельДифференциальный автомат
до 2 кВтВВГнгLS 3х1.5С10
от 2 до 3 кВтВВГнгLS 3х2.5С16
от 3 до 5 кВтВВГнгLS 3х4С25
от 5 до 6.3 кВтВВГнгLS 3х6С32
от 6.3 до 7.8 кВтВВГнгLS 3х6С40
от 7.8 до 10 кВтВВГнгLS 3х10С50

На данный момент в продаже имеются дифавтоматы с двумя типами расцепителя:

  • Электронный – имеет электронную схему с усилителем сигнала, которая питается от подключённой фазы, что делает устройство уязвимым при отсутствии питания. При пропаже нуля такой он не сработает.
  • Электромеханический — не потребует для работы внешних источников питания, что делает его автономным.
