Как работает саморегулирущийся нагревательный кабель: глупые ошибки при монтаже греющего кабеля для обогрева труб

Содержание

Виды кабеля и как он работает

Наибольшее распространение получили греющие кабеля двух видов:

  • резистивные резистивный кабель для теплых полов на улице
  • саморегулирующиеся как работает саморегулирующийся кабель для обогрева труб

Чем они отличаются между собой и какой лучше для водопровода? Резистивные могут быть одножильными и двухжильными. одножильный и двухжильный резистивный кабель для обогрева ступенек и дорожек на улице

Принцип работы этой марки очень простой. Внутри кабеля проходит жила из спецсплава с большим сопротивлением.

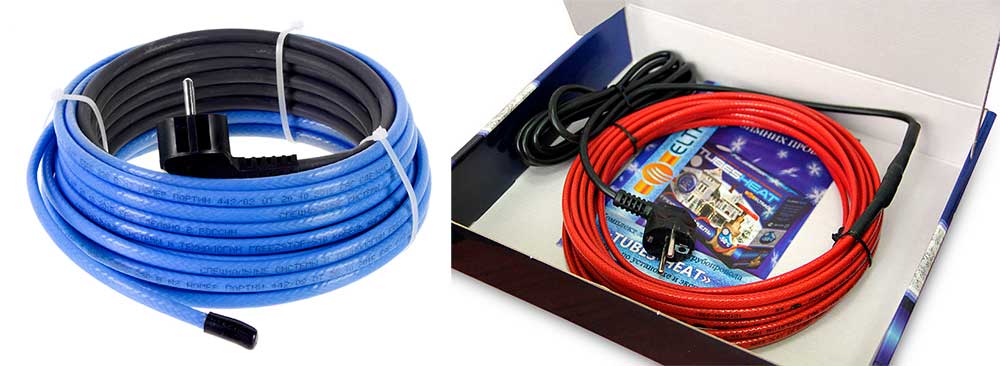

При прохождении тока жила нагревается. Можно закупить как готовые к монтажу комплекты, так и заказать нужный метраж.

Что лучше, одножильный или двухжильный вариант? При одножильном необходимо делать петлю и дважды протягивать кабель от начала до конца трубы, дабы на его концы подать напряжение 220В.

С двухжильным все гораздо проще. Отмеряете нужное расстояние, в начале КЛ на одну жилу подаете фазу, на другую ноль, а в конце просто закорачиваете их между собой, устанавливая концевую муфту. схема подключения резистивного кабеля на трубу воды

Для такого вида нагрева потребуются датчики температуры и терморегулятор, наподобие того, что применяется в теплых полах.

Ошибка №1 Без регулятора использовать резистивный кабель нельзя!греющий резистивный кабель прожег трубу

Иначе он банально может расплавить и прожечь трубу.

Недостатки

Ну куда ж без них? Основной – это конечно же цена. В зависимости от модификации она бывает в 2-3 раза дороже аналогичной мощности/длины для резистивных и зональных греющих кабелей.

Второй значительный недостаток – саморегулирующим кабелем нельзя быстро обогреть/оттаять тот или иной участок. Он просто не нагреется выше номинальной температуры. Этот кабель предназначен скорее для того, чтобы быть включенным постоянно, благо, низкое энергопотребление позволяет пережить это безболезненно для вашего кошелька

Третий недостаток, а скорее особенность этого отопительного элемента – повышенная стартовая нагрузка. Допустим на вашем кабеле маркировка 50Вт м.п. (50 Ватт на один погонный метр) – это означает, что при включении кабеля в сеть нагрузка будет составлять 80-100 Ватт на метр до тех пор, пока кабель первый раз не прогреется (1-5 минут) – эту особенность стоит учитывать при прокладке проводки соответствующего сечения.

Варианты укладки

Для трубопровода саморегулирующий греющий кабель фиксируют внутри или снаружи.

Внутренняя

Проводник располагают изнутри только в том случае, если снаружи к трубе нет доступа. Для этого предварительно устанавливают тройник, а затем протягивают саморегулирующий греющий кабель по всей длине. Сальниковый узел закручивают, а место герметизируют.

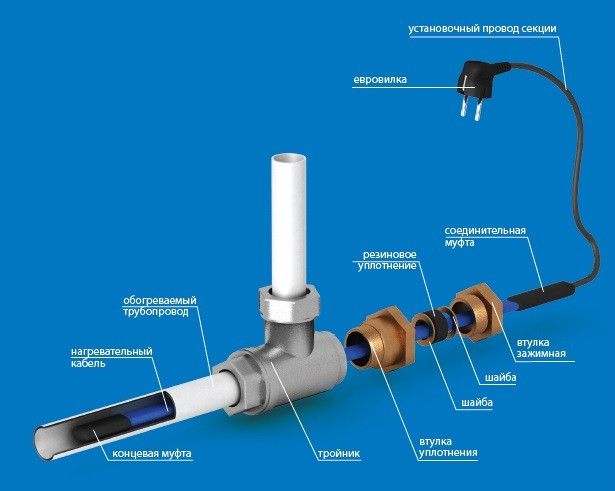

кабель греющий саморегулирующийся

Внешняя

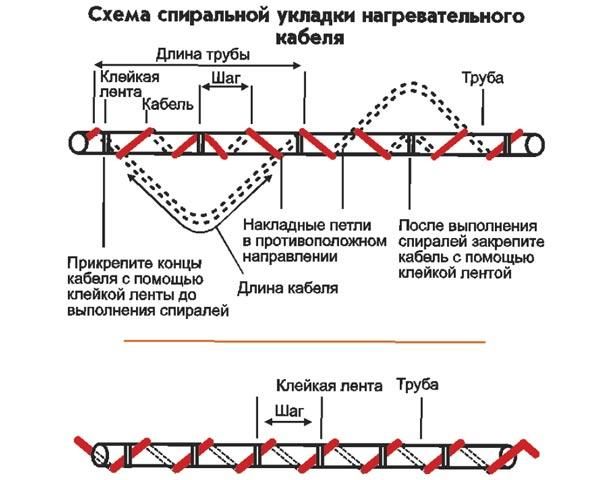

Такая укладка проводится по спирали или линейно. Первый способ более трудоемкий и сложный. Если на кабеле появится много изгибов, то проводник сломается. Чтобы предотвратить это, его укладывают с небольшим провисанием.

саморегулирующийся греющий кабель принцип работы и применение

Линейный способ более удобный, поскольку для этого кабель просто протягивают вдоль трубы. Проводку располагают внизу, чтобы она не испортилась от механического воздействия.

греющий кабель саморегулирующийся

Прокладка и подключение

Монтаж греющего кабеля может осуществляться двумя способами – наружным и внутренним. В первом случае происходит монтаж вдоль трубы (изделие может крепиться изолентой или обматываться вокруг водопровода), во втором – прокладывается внутрь.

Скрытая укладка внутри трубы

Внутренний монтаж подойдет не всем трубам. Важно, чтобы диаметр водопровода был не ниже 40 мм. При меньшей величине из-за своих габаритов кабель будет препятствовать свободному потоку воды. Также сложно разместить обогрев чересчур протяженной трассы. Поэтому саморегулирующийся кабель подойдет для участков длиной несколько метров.

Намного проще выполнять прокладку на вертикальных участках труб, двигаясь сверху вниз. Для выполнения процедуры используют тройник и уплотнительную муфту, которая исключает соскальзывание провода. В некоторых ситуациях внутренняя установка рациональнее наружной.

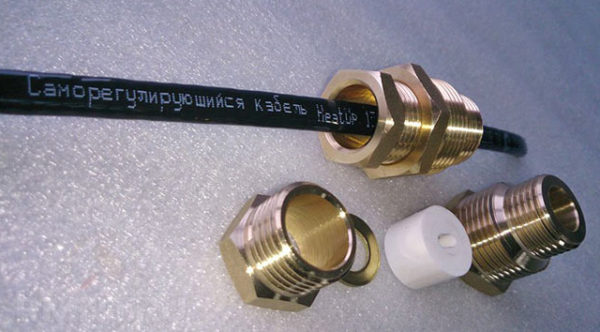

Муфта для прокладки внутри трубы

Разместить провод внутри и подключить к источнику переменного тока – нетрудно. Намного сложнее его собрать. Воспользуйтесь инструкцией с последовательностью действий, описанных ниже:

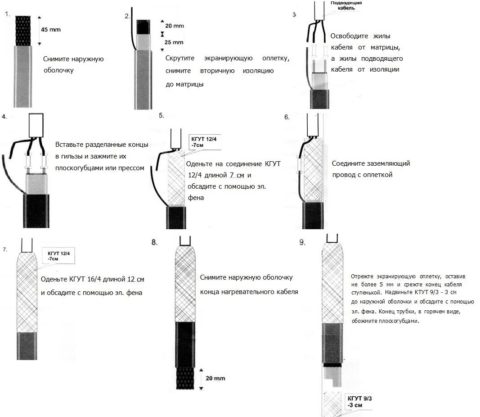

  1. Снимите изоляцию.
  2. Расплетите оплетку.
  3. Удалите уголок.
  4. Подготовьте уплотнительную муфту.
  5. Выполните обсадку муфты, используя фен.
  6. Склейте концы муфты.
  7. Наденьте колпачок.
  8. Зачистите герметичный конец.

Открытая наружная укладка

Для выполнения линейного монтажа саморегулирующегося кабеля вдоль трубы потребуется меньше усилий. Провод может фиксироваться к трубе при помощи пластиковых хомутов, способных выдерживать высокие температуры либо стекловолоконной самоклеящейся ленты. Крепежные элементы нужно устанавливать на расстоянии не менее 30 см. Запрещено применять металлические детали. Чтобы высчитать длину провода, не нужно быть математиком: она должна равняться длине трубы, которую планируете обогревать.

Краткая инструкция:

  1. Закрепите кабель на трубе.
  2. Приклейте алюминиевую ленту или установите хомуты.
  3. Установите теплоизоляцию.
  4. Зафиксируйте ее на трубе.

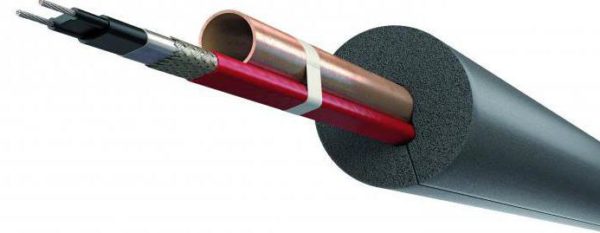

Расположение проводника рядом с трубой

Если трубы погружены в грунт, то кабель размещают где-то сбоку, а не сверху или снизу.

Помимо линейного монтажа, может использоваться спиральный. В таком случае кабель наматывается вокруг трубопровода по всей длине, используется равномерный шаг. Преимущество такого метода – обеспечивается максимальный контакт с поверхностью трубы, недостаток – повышается расход материалов. Вариант уместен для труб среднего или большого сечения, которые используются в канализационных и водосточных системах. Впрочем, он нередко применяется для нагревания обычных водопроводов.

Как правильно подключать

Перед подключением греющего кабеля необходимо посмотреть, нет ли на трубе повреждений и нет ли острых элементов для повреждения сети. Только так он сможет начать самогреться. Осуществить монтаж сети можно линейным, спиральным и внутренним способом. В первом случае укладывается проводник вдоль трубы. Во втором случае монтаж происходит на трубу, а в третьем случае — по направлению вдоль трубы.

Как работает саморегулирущийся нагревательный кабель: глупые ошибки при монтаже греющего кабеля для обогрева труб
Правильное подключение греющего проводника

Скрытая укладка внутри трубы

Установка саморегулирующего греющего водопроводного кабеля возможна при помощи длинного провода, острого ножа, термоусадочной пленки для проводниковой изоляции, резинового сальника, тройника, фена для пленочной усадки и электрического провода, имеющего вилку. Вначале нужно определить место ввода в виде внутреннего или наружного участка. Далее насадить на окончание кабеля термоусадочную трубку и нагреть ее при помощи строительного фена во избежание водного контакта и контакта токоведущих частей.

С помощью верхнего отвода завести кабель и надеть на него сальник. Потом протолкнуть проводник и смонтировать провод с вилкой, аккуратно снять изоляцию с оплеткой для обнаружения проводников, припаять к ним провод с соединительной муфтой, зафиксировать сальник и открыть воду, чтобы проверить, нет ли протечек.

Вам это будет интересно  Особенности винтового клеммника

Обратите внимание! При хорошем положении дел, нужно включить провод в сеть. Стоит указать, что следует помнить о многоступенчатой защите водопровода от замерзания. Рекомендуется обмотка трубы при помощи тепловой изоляции.

Подключение труб скрытой укладкой

Открытая наружная укладка

Если есть необходимость, можно организовать укладку саморегулирующегося греющего кабеля с наружной стороны водопровода. С помощью него обматываются не только трубы, но и поставленные на них фланцевые модели с соединительными муфтами и вентилями. Самым простым вариантом будет прокладка саморегулирующего кабеля к трубе параллельным образом и закрепление их алюминиевым скотчем. Также может быть осуществлена укладка при помощи спирали или двойной спирали, увеличивающей процесс обогрева.

Для этого может быть использован двойной способ укладки. Один греющий кабель укладывается параллельно, а второй обматывается к трубе по спирали. К трубе он мотается все тем же алюминиевым скотчем или колечком. После завершения намотки, накладывается скотч на кабель по всей части длины. Так достигается максимальная эффективность системы. После укладки кабеля на водопроводную часть трубы и выполнения всех необходимых электроподключений, необходимо обернуть хозяйство при помощи слоя тепловой изоляции. Это препятствует удалению тепла.

Как работает саморегулирущийся нагревательный кабель: глупые ошибки при монтаже греющего кабеля для обогрева труб
Подключение труб наружной укладкой

Что представляет собой саморегулирующий кабель

Саморегулирующийся кабель – это уникальное изобретение, представляющее собой гибкий провод, греющийся под воздействием электроэнергии. При этом он обладает свойством регулировать собственную мощность, ориентируясь на окружающую температуру. То есть, чем холоднее атмосфера, тем горячее саморегулирующий кабель. Он как бы приспосабливается к особенностям окружающей его среды, причем не по всей длине.

Принцип работы саморегулирующего греющего кабеля заключается в его внутреннем обустройстве. Грубо говоря, он состоит из трех основных частей:

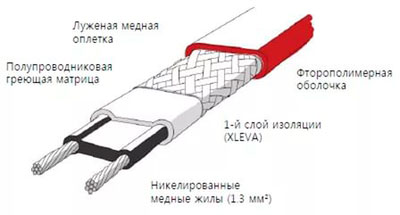

Строение греющего кабеля

Многослойная конструкция обеспечивает непревзойденную защиту и ударостойкость

  • Металлические проводники – обеспечивают подвод электроэнергии;
  • «Умная» полимерная матрица – именно она адаптируется под меняющиеся условия и вырабатывает тепло;
  • Изоляция – тут используется целый «бутерброд» из нескольких материалов.

Ключевым звеном здесь является полимерная матрица. Именно она отвечает за саморегулирующие свойства. Причем буквально каждый ее сантиметр живет своей отдельной жизнью.

То есть, один отрезок может быть холоднее или наоборот, горячее другого. И все это без какой-либо электроники, без каких-либо датчиков и всего остального – только полимерная основа из «умного» материала.

Саморегулирующий греющий кабель для водопровода обладает еще одним интересным свойством – это произвольная длина. Мы можем взять прочные ножницы, перерезать его и опять включить в сеть – он будет работать как ни в чем не бывало. Здесь работает буквально каждый миллиметр, поэтому его длина не имеет особого значения. В отличие от новогодней гирлянды, он будет продолжать работать даже при случайном обрыве.
Впрочем, саморегулирующий греющий кабель обладает достаточно прочной конструкцией, предотвращающей аварийные обрывы.

Читайте также:  Где собирают современные стиральные машины марки LG?

Прочие свойства саморегулирующего греющего кабеля:

Чем выше окружающая температура, тем ниже выделяемая мощность

«Умный» полимер в составе кабеля сам регулирует потребляемую мощность, что позволяет значительно экономить электричество

  • Высокая механическая прочность – он работает от электроэнергии, а это значит, что он нуждается в прочной многослойной изоляции;
  • Устойчивость к влаге – он спокойно работает в водной толще. Главное, заизолировать его конечную часть с помощью специальной термоусадочной пленки;
  • Экономичность в потреблении электроэнергии – обеспечивается за счет саморегулирующихся свойств (вплоть до полного отключения).

Прочность саморегулирующего греющего кабеля обеспечивается его многослойностью. Первые два слоя – это медные проводники и «умный» полимер. Поверх них проходит изолирующий слой из полиолефина или фторполимера.

Следующий слой играет роль брони – здесь применяется медная оплетка. Завершает наш «бутерброд» еще один слой изоляции из полиолефина. Благодаря такой конструкции, саморегулирующийся нагревательный кабель получается очень прочным и выносливым.

Медная оплетка одновременно работает как защита от электромагнитного излучения – оно слабое, но все-таки есть.

Производители

На отечественном рынке электрической продукции выделяется компания Ensto, предлагающая клиентам широкий ассортимент саморегулирующихся кабелей разной длины и модификации. По желанию заказчика провод может нарезаться метражом.

Ensto для прокладки внутри трубы

Из более бюджетных вариантов кабелей, не уступающих по качеству предыдущим изделиям, можно выделить продукцию компании Devi.

Виды и типы самрегов

В бытовых системах электрообогрева в основном применяется низкотемпературный саморегулирующий кабель, который выдерживает разогрев до 85 C. Среднетемпературные и высокотемпературные кабели имеют значительно большую термостойкость и применяются как правило в добывающей и обрабатывающей промышленности.

По назначению саморегулирующиеся кабели и ленты классифицируют:

  • Для обогрев бытовых труб;

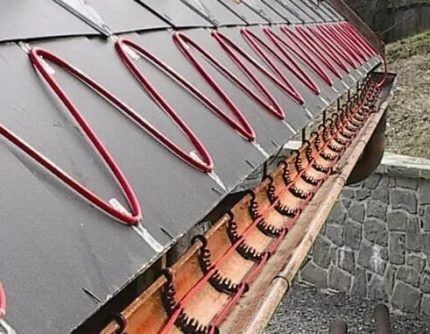

  • Для систем антиобледенения (обогрев крыш, водостоков, дорожек, площадок);
  • Для промышленного обогрева (обогрев нефте- и газопроводов, промышленных емкостей).

По наличию экранирующей оплетки кабели делятся на:

  • Экранированные – с защитным заземляющим экраном;
  • Неэкранированные – без защитной оплетки и заземления.

За счет наличия экрана цена кабеля возрастает в 2 раза, поэтому в обычных бытовых местах обогрева, которые не подвергаются механическим воздействиям и мало контактируют с человеком рационально приобрести неэкранированный вариант.

По линейной мощности (мощность на 1 метр погонный) бывают следующих основных видов:

  • 10 Вт/м.пог. –  для обогрева внутри труб;
  • 15 Вт/м.пог. – для обогрева внутри и снаружи труб;
  • 24 Вт/м.пог. – обогрев крыш, дорожек, снаружи трубы;
  • 30 Вт/м.пог. –  обогрев крыш, труб и систем антиобледенения;
  • 40 Вт/м.пог. – обогрев крыш, водостоков, ендов, систем антиобледенения.

Также существует классификация по типу наружной оболочки:

  • С пищевой оболочкой – для обогрева внутри водопроводных труб и канализации;
  • С УФ-защитой – для размещения на крышах и местах, где много излучаемого солнцем ультрафиолета.

Преимущества

Кроме главных перечисленных, есть еще несколько «фишек», которые дополняют картину

  • Кабель можно отрезать любой длины, начиная с 20 см. Это никак не повлияет на его свойства. Не будет непрогретых участков, как и участков с повышенной температурой
  • При монтаже можно перекрещивать. Особенно актуально при согревании водопроводных узлов. Кабель в месте скрещивания не перегревается и не выходит из строя
  • Остается работоспособным при обрыве. Если по каким-то причинам оборвется токоведущая жила внутри кабеля, то до этого места он все-равно будет греть
  • В случае обогрева труб саморегулирующим кабелем, есть модификации для размещения внутри трубы, что значительно повышает КПД
  • Не требует теплодатчика и терморегулятора. Подключается напрямую в розетку или к выключателю
  • Простота подключения, есть специальные наборы для подключения к электричеству, внутрь трубы, заделки конца кабеля.

Положительные качества

Саморегулирующий кабель обладает массой преимуществ. Вот самые существенные из них:

  1. Основным достоинством саморегулирующего греющего кабеля является отсутствие регуляторного и трансформаторного оборудования.
  2. Кабель можно разрезать на нужные отрезки и монтировать его даже в самых сложных условиях прокладки.
  3. Замену кабеля новым термокабелем можно осуществить вполне самостоятельно, не привлекая профессионалов.

Если не хватает опыта по монтажу такого типа греющего оборудования, то лучше доверить это дело специалистам. Они определят нужные параметры, модель кабеля и установят его так, что он прослужит долгие годы.

Саморегулирующийся кабель — принцип работы

У саморегулирующегося, замкнутого контура или петли нет.

Ошибка №2 Жилы замыкать между собой в конце кабеля не нужно!

Между ними на всем протяжении идет хитрый полимер, который при остывании до определенной температуры образует разные мостики проводимости. как работает саморегулирующийся греющий кабель

То есть, в точке охлаждения петля из двух жил самостоятельно замыкается, между ними начинает протекать ток и кабель греется. При этом по всей длине кабеля у вас будет разная температура. принцип работы греющего кабеля

Самая горячая точка будет в самом холодном месте. Но ни в одной точке температура не превысит 85С. Номинальный же нагрев составляет 65 градусов. температура нагрева саморегулирующегося кабеля

Такой кабель полностью пожаробезопасен. Даже если он будет наложен внахлест сам на себя, он от этого все равно не сгорит.

Ошибка №3При этом не заблуждайтесь, когда на улице достаточно теплая погода, самостоятельно он полностью не отключается.

Он просто снижает свое потребление в несколько раз. Такого варианта, чтобы во включенном состоянии его потребление было нулевым, не происходит.

Самореги разных производителей отличаются между собой качеством, так называемой матрицы. Этот тот самый чудо полимер, который пропускает через себя электричество.

Подавляющее большинство специалистов для обогрева труб используют именно саморегулирующиеся разновидности кабеля. Объясняется это их более простой эксплуатацией и упрощенным монтажом.

Вам не придется покупать и подключать термостат.

Достаточно будет воткнуть его в розетку, и он тут же начнет работать как надо.

На какие характеристики обратить внимание?

Перед приобретением кабеля необходимо уточнить условия, в которых он будет использоваться. Важно правильно рассчитать мощность, установить длину, снять температурные показатели, определить способ монтажа – внутренний или наружный.

Характеристики, которые потребуются при выборе

Мощность. Параметры мощности/сопротивления и теплоотдачи взаимосвязаны. Также свойства кабеля зависят от сечения жилы. На него же следует ориентироваться и при выборе длины. Предположим, система из кабеля с сечением 1,1 мм² и мощностью 25 Вт не должна быть длиннее, чем 80 м.

Средняя мощность самрегов, которые можно найти в продаже, от 5 Вт/м до 25 Вт/м. Системы с минимальным значением подходят для внутреннего обогрева труб, уложенных в грунте. Для этих же труб, но с наружным обогревом, кабель должен быть чуть мощнее – 10 Вт/м. Самые суровые условия – над землей, поэтому для надземного размещения подойдет максимальная мощность – от 25 Вт/м.

Температура. Следует помнить, что не все виды труб одинаково хорошо переносят нагрев. Предположим, пластиковые изделия (особенно канализационные и для ХВС) не предназначены для сильного нагревания.

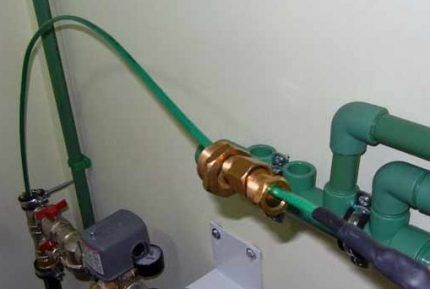

Низкотемпературный кабель
Для подогрева жидкости в водопроводных трубах из полипропилена рекомендуют использовать низкотемпературные системы, имеющие максимальную рабочую температуру + 65 ºС

На производстве встречаются кабели, разогревающиеся до + 190 ºС (при мощности до 90 Вт/м), однако в быту применения для них нет.

Наличие заземляющей оплетки. Этот защитный элемент одинаково важен и для системы, и для людей – он гарантирует безопасность монтажа. Чтобы оплетка функционировала, ее подключают через УЗО. Однако в продаже можно встретить варианты без заземления – в некоторых случаях их использование вполне объяснимо.

Материал внешней изоляции. В качестве внешнего изолирующего материала выступают различные виды полимеров. Одни из них более тонкие и эластичные, другие – жесткие на изгиб. Все виды без исключения защищают внутренние части кабеля от повреждений, агрессивных сред, влажности.

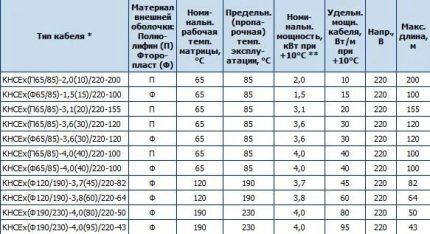

Таблица технических характеристик кабелей
Таблица технических характеристик различных видов кабелей. Кроме прочего, они различаются материалом внешней защитной оболочки: полиолефином и фторопластом

Наружная изоляция влияет на сферу использования кабеля. Защита из полиолефина (самый распространенный материал) подходит не для всех способов монтажа.

Например, для установки на крыше используют кабель с изоляцией из фторполимеров (с защитой от у/ф лучей), а для внутреннего монтажа – системы с фторопластовой изоляцией.

Пищевой и не пищевой — отличия

Саморегулирующиеся кабеля подразделяются на пищевые, которые можно закладывать непосредственно в трубу, и не пищевые, накладываемые поверх.

Чем они отличаются между собой конструктивно? Во-первых, размером. пищевой и не пищевой греющий кабель отличия

Пищевые при достаточно схожих характеристиках, имеют меньшее сечение, дабы не занимать полезную площадь внутри водопровода. Сравните, самые распространенные габариты у наружных 7*14мм, 7*15мм,  и у внутренних – 5*7мм.

Ошибка №4 Не угадаете с размером, и такой кабель реально может уменьшить напор воды.

При этом не забывайте про концевую муфту, которая имеет сечение в 1,5-2 раза большее, чем сам провод. как греющий кабель для водопровдной трубы может уменьшить напор воды

Второе отличие – обязательное наличие экрана. У наружных его может и не быть.

Читайте также:  ТОП лучших стиральных машин LG: рейтинг года

Ну и третье, самое главное – материал внешней изоляции.

Вот, например, пищевой вариант. пищевой кабель для трубы с водой

Снаружи мы имеем:

  • фторполимерную оболочку

Эта оболочка химически инертна к агрессивной среде и не разлагается внутри водопровода.

Далее идут:

  • бронированный, защитный экран или оплетка

Ошибка №5 Без такого заземляющего экрана кабель внутри трубы использовать нельзя.

  • слой изоляции
  • две медные жилы с полимером между ними

У не пищевой модели оболочка состоит из полиолефина устойчивого к ультрафиолету. пищевой варинат греющего кабеля для труб

Критерии выбора

При покупке саморегулирующего нагревательного кабеля необходимо учитывать ряд критериев.

Выделим основные:

  1. Стоимость. В зависимости от производителя и конструктивных особенностей цена такой продукции также меняется в широком диапазоне — от шести долларов за метр и выше.
  2. Производитель. Выше отмечалось, что изготовлением такой продукции занимаются компании из многих стран — Россия, Дания, Южная Корея, Китай, Германия и другие. Ассортимент изделий достаточно высокий, чтобы сделать выбор.
  3. Вид. В продаже можно найти кабельную продукцию в комплекте и с возможностью отрезания. Также имеются экранированные варианты и продукция без экрана.
  4. Установка. При выборе учитывается место для монтажа — снаружи или внутри трубы. Также имеются универсальные модели, предусматривающие установку в любом месте (без особых требований).
  5. Сфера применения. Как правило, саморегулирующиеся проводники используются для обогрева труб, открытых площадок, участков под стяжку или под плитку. Но на этом сфера его применения на ограничивается.
  6. Мощность. Параметр меняется в широком диапазоне в зависимости от сферы применения. Диапазон изменения мощности находится между 15 и 13 500 Вт.
  7. Напряжение. В основном в продаже имеются саморегулирующие изделия, рассчитанные на напряжение 220 В. В редких случаях выпускаются кабели на 380 В.
  8. Длина. В отличие от резистивных версий, саморегулирующие модели можно отрезать. При этом длина может быть от одного метра и более.
  9. Регулирование теплоотдачи. В некоторых моделях предусмотрена регулировка уровня отдачи тепла. Ее наличие ведет к общему удорожанию, что необходимо учитывать при покупке.
  10. Наличие вилки в комплекте. Здесь возможно несколько вариантов — евро, Schuko или отсутствие вилки.

Как работает саморегулирущийся нагревательный кабель: глупые ошибки при монтаже греющего кабеля для обогрева труб

Учитывая приведенные выше критерии, можно быстро подобрать саморегулирующийся кабель под заданные параметры, требования и сферу применения. При этом помните об изменении цены в широком диапазоне в зависимости от характеристик, типа, производителя и других факторов.

Где используют системы нагрева?

Сфера применения нагревательных кабелей для труб (и не только) достаточно велика. Их монтируют в местах, где необходим регулируемый подогрев примыкающих (окружающих) поверхностей или материалов.

Некоторые виды кабеля специально предназначены для оборудования систем «теплый пол». Их укладывают под керамической плиткой, доской, ламинатом, ковролином, а иногда заливают бетонной стяжкой.

Последний вариант наименее эффективный, так как стяжка «крадет» тепло, и через финишное покрытие проходит только его часть.

Самрег для обогрева пола

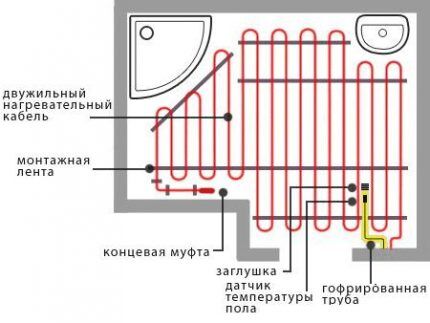

Схема расположения нагревательного кабеля в санузле по системе «теплый пол». Провод располагают «змейкой» по всей площади комнаты так, чтобы два конца оказались в противоположных углах

Подогрев кабелей распространен в системах водопровода и канализации. Коммуникации, заглубленные в грунт или проходящие над землей, в северных регионах России подвергаются риску полного замерзания на протяжении полугода – с октября по апрель.

Если трубопровод проложен выше уровня промерзания грунта и недостаточно утеплен, то быстро потеряет свою работоспособность. Поэтому, рекомендуем побольше узнать о видах греющего кабеля для обогрева водопровода.

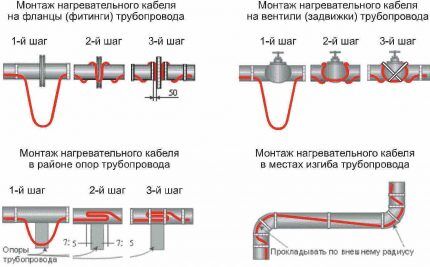

Способы монтажа саморегулирующегося кабеля
Заменить теплоизоляционный «кокон» поможет греющий кабель, зафиксированный на трубе. Существуют разные способы монтажа, наиболее распространенные – линейный и спиральный. Второй охватывает большую площадь трубы

Если трубы уже зарыты в траншеях и демонтаж невозможен или нежелателен, применяется монтаж кабеля внутрь водопроводной (канализационной) трубы через врезанный в наиболее удобном месте тройник.

Следующее применение саморегулирующего кабеля – системы обогрева кровель и водостоков.

Кровельный обогрев кабелем
Провода закрепляют особым образом на краях крыши, в лотках и желобах, в водосточных трубах. Они предупреждают образование наледи, которая разрушает водосточные системы

Под воздействием высокой температуры снег и лед постепенно превращаются в воду, которая по лоткам и трубам стекает вниз. Крыши становятся безопасными для людей и находящегося во дворе транспорта.

Практичное использование нагревательных кабелей для тех, кто не любит запотевших стекол и зеркал – крепление самрега с обратной стороны зеркала, после чего конденсат больше не будет беспокоить.

На производстве и во время строительных работ нагрев часто необходим в качестве помощи для «созревания» бетонных растворов.

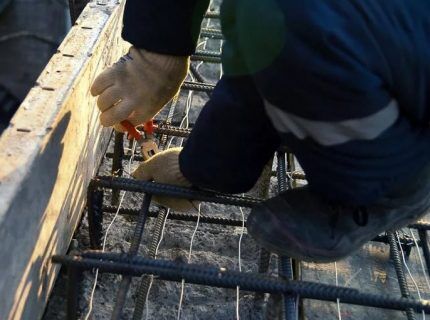

Использование кабеля для бетонного раствора
Чтобы характеристики готового материала отвечали нормам, необходимо создать особый температурный режим. С этой целью в в месте, куда будет залит раствор, равномерно размещают саморегулирующиеся кабели, а для их фиксации используют арматуру. После застывания они остаются внутри конструкции

Похожая ситуация с жидкостями, для поддержания определенной температуры которых также применяют самреги. Вместо нагревания резервуара с технической жидкостью традиционным способом в нее опускают кабель, в результате характеристики химических или пищевых растворов какое-то время не меняются.

Системы нагрева не обошли и сельскохозяйственную отрасль. Кабель помещают прямо в грунт, под верхний питательный слой, чем предохраняют корни культур от промерзания.

Какой кабель выбрать?

Первостепенной задачей греющего кабеля является предотвращение замерзания воды в трубе. А этого можно добиться только при достаточной мощности.

Какую выбрать в вашем случае? В условиях бытовых объектов обычно обогревается водопроводная труба диаметром максимум 32мм. обогрев труб греющим кабелем

Для такой трубы достаточно кабеля мощностью 16Вт/м. Для труб большего размера от 50 до 110мм, выбирайте мощность 24Вт/м.

Если вы экстремал и трубу нисколечко не утепляете, то такой водопровод придется обматывать кабелем минимум 32Вт/м.

При отсутствии требуемой мощности потребуется намотать сразу два кабеля.

Сферы применения

Саморегулирующийся греющий кабель ( Обзор и тест )

Саморегулирующийся греющий кабель ( Обзор и тест )

Саморегулирующийся нагреватель применяется как в быту, так и в промышленной сфере. Его предназначение — обогрев бытовых и промышленных водопроводов, находящихся как над поверхностью земли, так и под ней.

В нефтегазовой промышленности изделие используется, чтобы поддерживать температуру технологического процесса.

Рассмотрим более подробно самые распространённые сферы применения саморегулирующегося греющего проводника в быту.

Тёплые полы

Самрег используют для обустройства тёплого электрического пола. При монтаже такого пола во всей квартире, в ванной или санузле, поверхность будет прогреваться меньше. Это связано с тем, что в других помещениях обычно существуют ещё источники тепла, да и пол в ванной из плитки, а это холодный материал.

Если применять резистивный греющий кабель, то без установки дополнительного оборудования — терморегулятора и датчика, добиться нужного баланса не получится.

Выход — саморег, при его установке отсутствует надобность в дополнительных приборах. Принцип работы в том, что матрица будет сама регулировать равномерность нагрева пола.

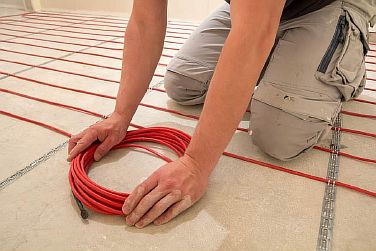

Фото — Кабельный тёплый пол

Водопровод

Для избегания промерзания воды в трубах зимой, саморегулирующим проводником обматывается вентиль водопровода. Вентиль имеет сложную форму, поэтому провод не соприкасается с каждой частью металла.

При установке резистивного греющего кабеля, он будет нагревать ещё воздух. Но если установить саморегулирующийся провод, то проводник будет греться только в тех местах, где соприкасается с металлом. Ведь его принцип работы заключается в эффективности теплоотдачи.

Канализация

Канализация замерзает редко, так как трубы расположены под уклоном, жидкость в них не застаивается, а протекает. Однако, при неисправностях узла спуска, вода движется медленно, может замёрзнуть по пути. Ледяные слои будут наслаиваться друг на друга, в конце концов, займут всё пространство.

Самый простой вариант обогрева канализации частного дома — установка саморегулирующего греющего провода, это предотвратит замерзание жидкости в трубах.

Фото — Обогрев канализации кабелем

Обогрев кровли

Зимой кровля подвергается обледенению, а определить какой участок будет подвержен образованию сосулек сложно. Использование нагревателя с полупроводниковой матрицей позволит обогревать те места крыши, на которых больше льда и воды.

Выбирать нужно вид не подверженный ультрафиолетовым лучам, переносящий высокую температуру, так как летом кровля сильно нагревается.

Обогрев теплиц

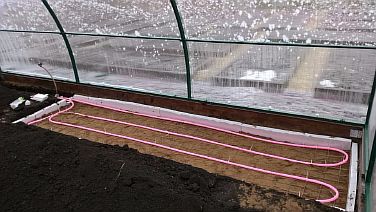

Схема отопления теплиц греющем кабелем схожа с  тёплым полом. Это практически тот же нагревательный пол, только уложенный под другое покрытие.

Саморегулирующийся кабель фиксируется к защитной сетке, которая расположена на песчаной подушке. Провод засыпается ещё одним слоем песка, затем монтируется вторая сетка, на которую укладывается плодородный слой.

Если систему обогрева невозможно смонтировать под грунтом, то саморегулирующий нагреватель размещается на стенах теплицы.

Саморегулирующийся греющий кабель - принцип работы, применение и монтаж

Область использования саморегулирующего провода

Изначально, нагревательные кабеля использовались в качестве защиты трубопроводов и канализаций, от промерзаний. Все дело в том, что при отсутствии возможности углубить или обеспечить трубы теплоизоляцией, в них под действием холода леденела вода, которая по физическим свойствам расширялась, тем самым нанося вред.

В настоящее же время саморегулирующие кабеля имеют обширную сферу применения. Условно их можно разделить на следующие области:

  1. Промышленные цели. Здесь саморегулирующий провод защищает бытовые трубопроводы, вентили, счетчики воды и другие элементы, где присутствует вода. Для этого нагревательный кабель соединяют с питающим, у которого находится евро – вилка, за счет которой происходит подключение к электросети.
  2. Защита кровли и водостоков. В этом случае для предотвращения наледи и сосулек, нагревающий кабель укладывается по краю всей площади крыши.
  3. Обогрев дорожек и теплиц. Чтобы при заморозках на площадках возле дома не образовалось гололеда, а рассада не пострадала от холода, саморегулирующий кабель заливают в цемент или закапывают в грунт.
  4. Не стандартное использование. Многие потребители используют саморегулирующий провод, как дополнительный источник тепла. Для этого его вплетают в мягкую мебель, коврики для ног или даже подушки.
Читайте также:  Как выбрать электрическую плиту для кухни: основные нюансы

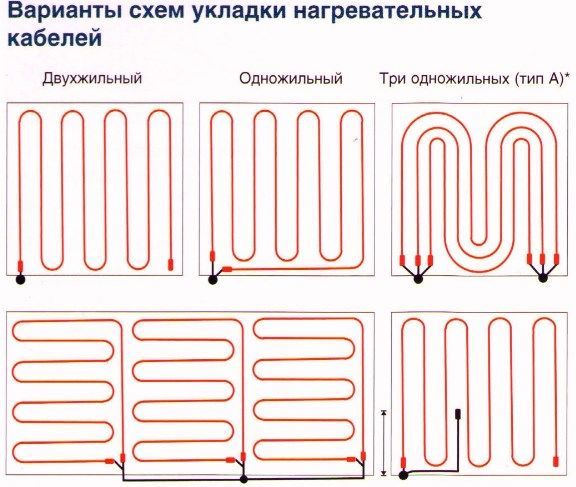

варианты укладки нагревающего кабеля

Как видно данный провод можно использовать для разных целей, все зависит от смекалки потребителя.

Труба замерзла — причина

Все греющие кабеля нормально работают только при соответствии напряжения номинальным значениям, прописанным в паспорте изделия. Если у вас дома проблемы с напругой, и она редко когда поднимается выше 180-190В, то не удивляйтесь, что выбранной мощности может не хватить, и в один прекрасный день труба все же перемерзнет. замерзла труба с греющим кабелем

А почему иногда умирает сам кабель? Самореги боятся частых включений выключений. Обычно у них конечное число таких коммутаций.

Также они выходят из строя из-за неправильного подключения к питающему кабелю 220В. Некачественная концевая заделка и попадание влаги во внутрь оболочки, еще одна причина. концевая заделка греющего кабеля муфта

Для герметичного ввода пищевого кабеля внутрь трубы применяют сальники. При их выборе обращайте внимание на форму кабеля. Они бывают круглыми или плоскими. ввод кабеля внутрь трубы через сальник

Под определенную марку используют свой сальник. Неправильно подберете, получите течь.

Как проложить греющий кабель снаружи трубы

Для монтажа по наружной стороне вам понадобятся:

  • сам кабель греющий кабеля для наружного обогрева труб с водой
  • алюминиевый скотч алюминиевый скотч

Это должен быть скотч с хорошим металлизированным покрытием. Дешевая лавсановая пленка с металлизированным напылением не подойдет.

  • нейлоновые стяжки
  • теплоизоляция теплоизоляция

Чтобы тепло распределялось равномерно по всей длине, обмотайте фольгированным скотчем утепляемый участок. обмотка фольгированным скотчем участка трубы

Ошибка №6 При этом нет нужды обматывать всю трубу целиком.

Допустим, у вас труба сотка или больше. Приклеиваете вдоль нее одну полосу скотча и все. Не обязательно расходовать материал на всю поверхность. как нужно приклеивать скотч к трубе для греющего кабеля

Ошибка №7 Стальные и медные трубы вообще обматывать скотчем не требуется.

В равной степени это относится и к металлическим гофрированным. На них будет достаточно только верхнего слоя. верхний слой фольги на металлической трубе

Далее необходимо закрепить кабель.

Ошибка №8 Чаще всего это делают тем же самым алюминиевым скотчем.почему нельзя крепить греющий кабель к трубе скотчем

Однако это чревато тем, что провод в конце концов “оттопыривается” и начинает отходить от стенки, что уменьшает теплопередачу в разы. почему нельзя наклеивать кабель к трубе скотчем

Чтобы этого не происходило, воспользуйтесь нейлоновыми стяжками. Расстояние между стяжками – 15-20см. закрепление греющего кабеля стяжками на трубе

Сам кабель можно укладывать как ровной полоской, так и кольцами вокруг. Первый вариант считается более рациональным для канализации и труб небольшого диаметра.

При этом прокладка внахлест спиралью обойдется вам в копеечку. Но зачастую только такой способ позволяет нормально прогреть трубу большого сечения в сильные морозы. отогрев трубы с водой греющим кабелем

Ошибка №9 При укладке кабеля по прямой линии располагать его нужно не сверху или сбоку, а снизу трубы.

Чем теплее вода, тем меньше ее плотность, а значит нагреваясь она будет подниматься вверх. При неправильном монтаже низ трубы может оказаться холодным, а это чревато промерзанием, особенно в системах канализации. почему греющий кабель нужно крепить снизу трубы

В них вода течет понизу. Кроме того, такие трубы никогда не бывают полными.

Поверх кабеля приклеивается еще один слой фольгированного скотча. фолгированный скотч поверх греющего кабеля

После чего на весь этот “пирог” (труба-скотч-кабель-стяжка-скотч) надевается теплоизоляция в виде вспененного полиэтилена. вспененная теплоизоляция на греющий кабель для труб

Ее использование обязательно. Она удерживает все тепло внутри и сокращает расход эл.энергии.

Теплоизоляционный шов заделывается армирующим скотчем. аримрующий скотч поверх теплоизоляции

Иначе максимальной герметичности не добиться. Если у вас готовый комплект с вилкой на конце кабеля, то в принципе на этом весь монтаж окончен. Подключаете кабель в розетку и забываете, что такое перемерзание труб, раз и навсегда.

Расчет мощности греющего кабеля

Расчет мощности греющего кабеля делается в расчете на один метр. Здесь есть несколько путей: попытаться самостоятельно, воспользоваться калькулятором (подобные можно найти в интернете), либо обратиться к специалистам. Насчет калькуляторов все достаточно неоднозначно. С одной стороны, это выглядит очень просто, с другой стороны далеко не факт, что он покажет верные данные. Подобные калькуляторы могут иметь в своей основе неверные формулы (из-за банальных ошибок), да и они не учитывают все параметры. А ведь факторов много:

  • Средняя минимальная температура окружающей среды;
  • Самая низкая возможная температура (это тоже важно, т. к. если вдруг ударят недельные морозы на -30 градусов, то греющий кабель, который был рассчитан на -10, может и не справиться;
  • Длина трубы (или иной поверхности, которую нужно обогревать), а также ее диаметр;
  • Коэффициент теплопроводности теплоизоляции и ее толщина;
  • Наличие элементов, которые могут выступать в роли «мостов холода» (опоры, арматура и т. д.).

Принцип работы самонагревающегося нагревательного кабеля

Существует много вопросов по поводу как работает греющий кабель саморегулирующийся для обогрева труб. Для обеспечения работоспособности кабеля его нужно только включить в розетку. Ток будет идти по двум медным проводом, которые в свою очередь передают тепло и энергию на нагревающую матрицу.

Данная конструкция не нуждается в выделенном терморегуляторе. Контроль температуры происходит за счет физических свойств полимерной матрицы. Когда в любой части провода будет снижена температура, то возрастет проводимость тока, что повлечет за собой более сильный нагрев провода.

Можно поставить дополнительные терморегуляторы, но только в том случае, если нужен точный контроль температур и возможность резкого изменения силы нагрева, например, для обогрева водопровода.

Таким образом нагревательный провод имеет следующие преимущества:

  1. Устройство просто в подключении, необходимо только подключить питание.
  2. Надежность и долговечность.
  3. Возможность применения провода практически в любых условиях.

Монтаж на трубе с вентилем

А если у вас более сложный случай? Например, на участке водопровода присутствуют крепежные элементы и вентили? подготовка трубы с вентилем под греющий кабель

Здесь есть определенные нюансы. Для начала подготавливаете саму трубу, наклеивая ленту.

В крепежных точках хомуты придется временно убрать.

приклеивание ленты с фольгированным скотчем для труб с вентилем и хомутами
приклеивание ленты с фольгированным скотчем для труб с вентилем и хомутами

При этом сам провод должен проходить через нижнюю точку крепления хомута. греющий кабель прокладывается в нижней точке крепления хомута

А что делать с краном?

Ошибка №10 Если кабель здесь пустить в натяжку по прямой или даже по спирали, то при необходимости замены вентиля, сделать это без разрезания кабеля уже не получится.как нельзя наматывать кабель на водопроводную трубу с краном

Поэтому должен быть сделан запас в виде петли. запас в виде петли для греющего кабеля в месте прохождения через вентиль

После этого просто складываете данную петлю вокруг вентиля и стягиваете ее стяжкой.

как проложить греющий кабель возле вентиля
как проложить греющий кабель возле вентиля

Поверх всего натягивается теплоизоляция.

Стартовый ток саморегулирующегося кабеля

Стартовый ток саморегулирующегося кабеля
Узнать подробнее

Пусковой ток – максимальный ток, возникающий при включении кабеля в систему. Он зависит от линейной мощности кабеля и температуры окружающей среды в момент включения системы, так называемого «холодного старта». Особенностью саморегулирующихся нагревательных лент являются значительные СТ, иногда в 4-5 раз превышающие номинальное значение. От величины стартового тока зависит номинал автоматики, а также энергопотребление системы. Чем длиннее секция греющего кабеля, тем выше стартовый ток в момент включения. Подробнее

Сборка секции

Как своими руками превратить греющий кабель саморегулирующий в готовую нагревательную секцию?

Для этого понадобятся:

  • Монтажный комплект, включающий термоусадочную трубку четырех разных размеров и гильзы для соединения жил кабеля и провода питания;

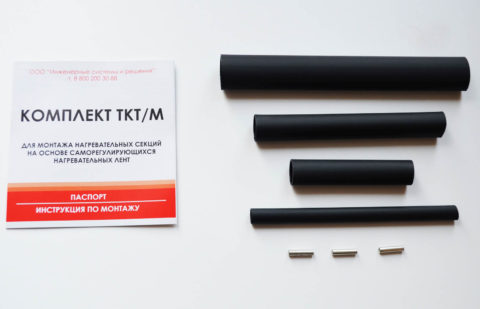

Монтажный комплект для сборки греющей секции
Монтажный комплект для сборки греющей секции

  • Провод питания сечением 1,5 мм2 («холодный конец»);
  • Электрическая вилка (для кабеля с оплеткой — евровилка с контактами заземления).

Как выполнить монтаж?

Сборка нагревательной секции
Сборка нагревательной секции

Картинка требует нескольких пояснений:

  • Для обсадки термоусадочной трубки обычно применяется строительный фен. Однако его можно с успехом заменить обычной зажигалкой;
  • Если вы используете обычную термоусадку без клейкого слоя, то нанесите под нее перед обсадкой немного силиконового герметика. Дополнительная герметизация исключит замыкание токоведущих жил, попавшей под изоляцию водой;

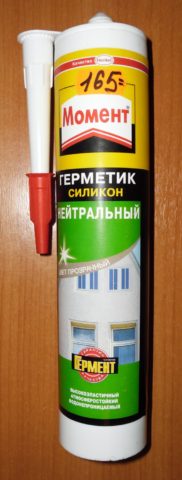

Герметик исключит попадание воды под термоусадку
Герметик исключит попадание воды под термоусадку

  • Длина холодного конца должна позволять подключить кабель греющий саморегулируемый к питанию в помещении (подвале, цокольном этаже) или хотя бы под навесом. Не забудьте, что его придется использовать в холодное время года, когда использование разнообразных удлинителей и дополнительных соединений невозможно.

Плюсы и минусы саморегулирующего провода

Как и любого оборудования, в эксплуатации, у саморегулирующего провода есть свои достоинства и недостатки. К плюсам устройства относят:

  • равномерное, при необходимости частичное прогревание;
  • устойчивость к перепадам температуры;
  • экономия на электропореблении;
  • безопасность в эксплуатации;
  • без ограничений в длине.

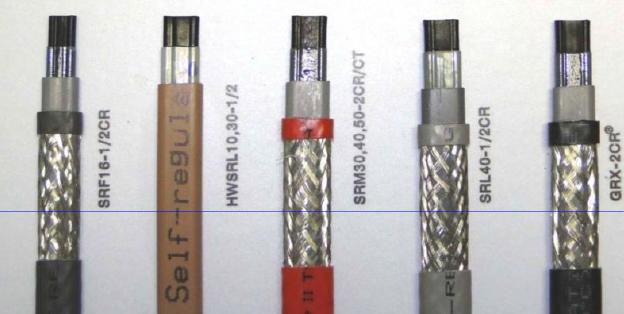

фото греющего кабеля

Но, несмотря на приведенные достоинства, у устройства есть и свои минусы. К ним относят:

  • высокая стоимость;
  • выпускается без комплектующих деталей.

Более существенных недостатков в эксплуатации провода нет.

Источники

  • https://domikelectrica.ru/montazh-greyushhego-kabelya-dlya-obogreva-trub/
  • https://electricadom.com/princip-raboty-i-kak-vybrat-samoreguliruyushhijj-greyushhijj-kabel.html
  • https://proagregat.com/energetika/osobennosti-podklyucheniya-i-printsip-raboty-samoreguliruyuschegosya-greyuschego-kabelya/
  • https://220.guru/electroprovodka/provoda-kabeli/greyushhij.html
  • https://rusenergetics.ru/provoda-i-kabeli/samoreguliruyuschiy-greyuschiy
  • https://remont-system.ru/vodosnabzhenie/greyushchiy-samoreguliruyushchiysya-kabel-dlya-vodoprovodnyh-trub
  • https://teplota.guru/teploizolyatsiya/greyushhij-kabel.html
  • https://mr-build.ru/newteplo/kabel-greusij-samoreguliruusijsa.html
  • https://amperof.ru/elektromontazh/electroprivodka/samoreguliruyushhij-greyushhij-kabel.html
  • https://sovet-ingenera.com/santeh/trubodel/samoreguliruyushhijsya-nagrevatelnyj-kabel.html
  • https://ElektrikExpert.ru/samoregulirujushhijsya-kabel.html
  • https://TrubaNet.ru/vodoprovodnye-truby/obogrevayushhijj-kabel-dlya-trub-vidy-osobennosti-i-princip-dejjstviya-tekhnologiya-prokladki.html
  • https://tepliepol.ru/teplyj-pol/greyushhij-kabel/greyushhij-kabel-printsip-raboty
  • https://tze1.ru/articles/detail/greyushchie-kabelya-vidy-i-otlichiya/
  • https://pol-hot.ru/samoregulirujushhijsja-grejushhij-kabel-princip-raboty/
  • https://obogrev-kabel.ru/articles/samoreguliruyushchiysya-greyushchiy-kabel.html
  • https://Elektrik-a.su/kabeli-i-provoda/specialnye/greyushhij-kabel-samoreguliruyushhijsya-702

Понравилась статья? Поделиться с друзьями:
Bazliter.Ru
Adblock
detector
Gogetlinks12773
