Создаем своими руками компрессор для аэрографа – экономим деньги

Содержание

Плюсы и минусы самодельного прибора

Как и любое техническое изделие, самодельный компрессор для аэрографа обладает рядом как положительных, так и не очень приятных сторон. Если смотреть глобально, то главное преимущество «ручного» компрессора – эстетическое. Работать с машиной личной сборки всегда приятно. Ощущение, что этот компрессор сделали именно вы, очень настраивает на работу.

Кроме того, в большинстве случаев (когда за основу взят холодильный компрессор, огнетушитель или электронасос автомобиля) отмечается низкий уровень шума при работе, тогда как купленный может весьма громко шуметь.

Схема самодельного компрессора

Что касается цены, дешевизна самодельного компрессора – весьма натянутый миф. Все зависит от выбранных компонентов, поэтому цена такого изделия очень часто немногим дешевле, чем покупка заводского.

Это интересно: Как правильно подобрать компрессор для аэрографа

Что такое аэрография

Современное направление живописи, где в качестве инструмента кроме краски используется сжатый воздух. С помощью нехитрого приспособления, которое впервые смастерил в 1879 году ювелир из Айовы, краска распыляется тонкой струей на поверхность. В качестве пульверизатора на первых аэрографах использовался ручной компрессор, позже его заменили на более компактное устройство. Изменялась и система подачи краски, и модификация рукоятки.

Рисунок на автомобиле

Сегодня с помощью стержня шариковой ручки, бытового компрессора или баллона нетрудно сделать удобный аэрограф для домашнего использования. Самодельные инструменты не смогут конкурировать с заводскими устройствами по точности нанесения мелкого рисунка. Но для декора средних и больших площадей, знакомства с принципами работы начинающему художнику этого инструмента вполне хватит.

Что нужно, чтобы изготовить компрессор самостоятельно?

Для компрессора, собранного собственными руками, понадобятся:

  • Нагнетатель воздуха – собственно компрессор для механического или электрического агрегата или обычный насос для ручного.
  • Накопитель воздуха – ресивер, который можно изготовить из обычного автомобильного колеса (если не требуется высокое давление) или прочного металлического баллона, способного выдержать давление до 5-15 атм., например, огнетушителя.
  • Фильтры для очистки от пыли, влаги и масел.
  • Манометр для измерения давления.
  • Предохранительный обратный клапан.
  • Штуцера и распределительные устройства для сборки оборудования.
  • Шланги, желательно маслостойкие для подачи воздуха к аэрографу.

Этап третий: сборка в два этапа

Основная проблема при первой части сборки – это узел, который соединяет ресивер. В случае с огнетушителем вентиль вообще не подходит для этой конструкции. Поэтому его нужно спилить и приварить подходящий фитинговый проводник.

Для менее осторожной, но более быстрой сборки можно сделать следующее:

  1. Убрать управляющий элемент.
  2. Оставить только внутреннюю механику.
  3. К оставшимся выходам подобрать переходники с внутренней резьбой. Прижать при помощи разводного ключа. До «отказа» завинчивать не нужно, так как зачастую происходит нестыковка с переходниками.

Достаточно сделать надежный захват и смазать все поксиполом или холодной сваркой.

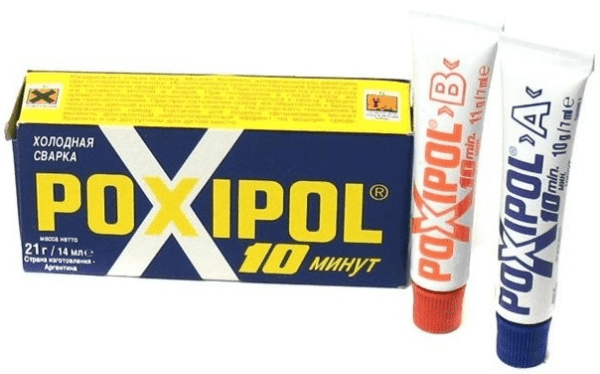

Холодня сварка

Второй этап сборки нужен для удобства и презентабельности изделия. Устройство не маленькое (детали холодильника, ресивер, множественные колени и переходники), и таскать его в руках не всегда продуктивно.

Поэтому используются дубовая доска или ДСП в качестве подставки. К ней монтируется с помощью саморезов машина, а на другой стороне нужно установить мебельные колеса для удобства и мобильности. Или же можно соорудить что-то типа тумбы, чтобы хранить в ней все, что нужно для покраски (непосредственно краску, насадки и т.д.). Туда же можно загрузить и запасные детали (переходники, гайки, ключи).

к содержанию ↑

Этап первый

Компрессор «ручной» работы хорош тем, что его можно сделать исключительно под свои нужды. К примеру, если делать компрессор для аэрографа старого образца (одинарного действия), то ресивер, в принципе, не нужен. Это сокращает цену на расходы при сборке.

Но современные условия покраски требуют лучшей техники, поэтому в ходу аэрограф двойного действия. Он контролирует поток воздуха, поэтому ресивер необходим.

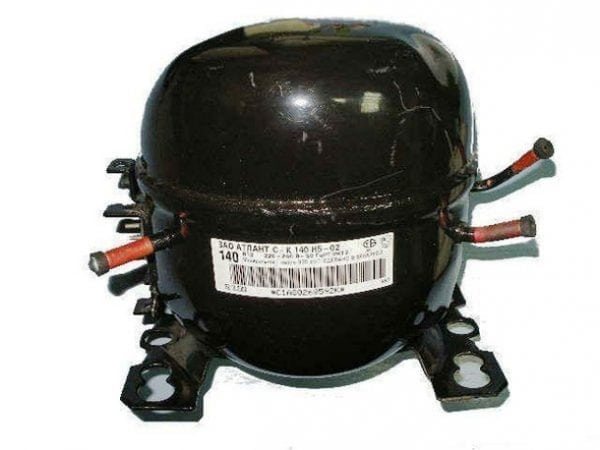

Инструкция по изготовлению самодельного компрессора для аэрографа

Непосредственно компрессор

Самый популярный вариант – вытащить его из холодильника. Подобрать техническую сторону нужного компрессора помогут сайты по продаже холодильной техники. Самый важный критерий при покупке такого компрессора – это цена. Характеристики нагнетания воздуха одни и те же почти в любых моделях.

Ресивер

Это должна быть емкость, которая способна работать с газом (или жидкостями) под давлением. Использовать для этих условий пластиковые бочки или канистры не рекомендуется. Первым вариантом для того, чтобы сделать хороший ресивер, будет огнетушитель. Также может использоваться гидроаккумулятор, кислородный баллон или баллон от пропана. Когда основные детали подобраны, остается собрать их вместе.

Этап второй: работа с узлами

При сборке выбранных компрессора и ресивера нужно надежно соединять все переходы и узлы для качественной покраски в будущем и следовать четким правилам:

  1. Первый узел обеспечивает крепеж к ресиверу.
  2. Второй номер по порядку, но не степени важности, – реле давления. Оно нужно, чтобы вовремя отключить машину тогда, когда в ресивере давление достигнет пиковой точки, и в случае нормализации – включить. Без реле можно обойтись, если вы хотите очень быстро сломать сделанное вами изделие. Популярный и надежный вариант – РДМ-5. Это реле, которое используется в системах водопроводов. Реле также можно добыть из холодильника, который послужил донором компрессора.

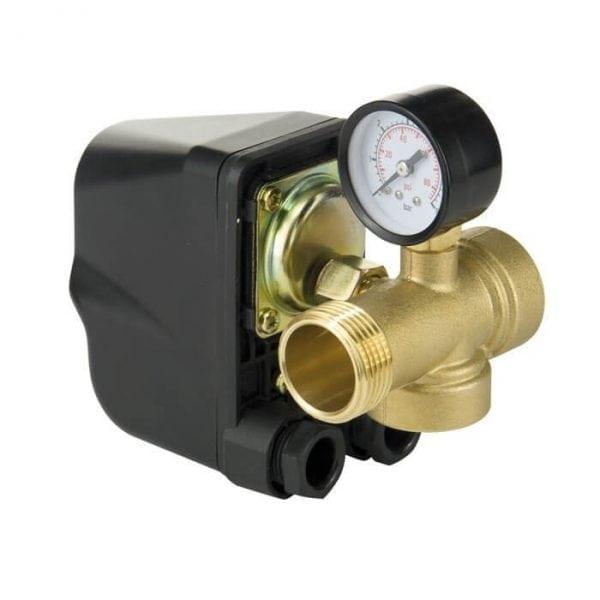

    Реле РДМ-5
  3. Третий узел – манометр, который будет указывать на давление в ресивере.
  4. Нужен еще манометр, который поможет отследить давление, возникающее при подготовке воздуха. Для этого нужен редуктор, к которому и будет крепиться манометр.
  5. Нужно запастись фильтром. Компрессоры домашней сборки имеют неприятное свойство слегка «плеваться», поэтому нужно либо сделать колено отвода, либо установить фильтры.

Фильтр воздушный

Не забудьте про переходники. Для повышения герметичности можно сделать замазывание стыков поксиполом.

Читайте также:  ТОП-лучших экшн камер - рейтинг моделей, цены, какую выбрать

к содержанию ↑

Из чего состоит и как работает аэтограф

Принцип работы любого аэрографа независимо от конструктивного типа основан на распылении краски по типу аэрозольного баллона. Благодаря игле, триггеру и сменным соплам линия рисунка получается более равномерной и тонкой.

Толщина линии регулируется за счет консистенции краски, которая под давлением образует струю разной толщины, расстояния до окрашиваемой поверхности, давления воздуха и диаметра сопла. Конструкция профессионального аэрографа:

  • игла;
  • воздушное сопло;
  • корпус;
  • триггер (переключатель);
  • пружина;
  • суппорт;
  • уплотнительные кольца;
  • воздушный клапан;
  • держатель иглы;
  • бачок с краской;
  • ручка.

Воздух, проходя через трубку, смешивается с краской, которая поднимается из бачка под действием давления, либо соединяется с воздухом под действием силы гравитации, если бачок установлен сверху или сбоку аэрографа.

Конструкция пульверизатора

Принципом действия прибор напоминает автомобильный краскопульт. Количество краски, давление и скорость регулируется с помощью триггера. Чтобы собрать аэрограф своими руками в домашних условиях, понадобится подобрать заменители для воздушной трубки, корпуса, иглы из подручных материалов, отрегулировать количество подачи краски, уровень давления. В зависимости от диаметра сопла и размера установленной иглы художник может изготовить удобный инструмент для декорирования поверхности, моделирования.

Сколько будет стоить сборка подобного нагнетателя?

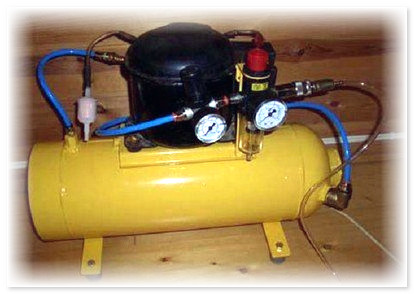

компрессор для аэрографии

  1. Компрессор – можно и нужно использовать подержанный вариант (200 рублей).
  2. Ресивер – покупаем старый ржавый бак, доводим до кондиции своими руками (200 рублей).
  3. Соединители – здесь комплект у каждого будет своим, нужны хорошие материалы (1000 рублей).
  4. Датчики и реле – набор также будет индивидуальным, так что стоимость отличается (300 рублей).
  5. Аэрограф и прочие аксессуары для работы – полностью индивидуальный бюджет.

Так как мы говорим непосредственно о нагнетающем оборудовании для покраски, сам аэрограф можно упустить из виду. Итого выходит, что за 1700 рублей можно создать вполне функциональный и качественный нагнетатель с хорошими настройками для аэрографии. Сделать компрессор для покраски автомобиля полностью также можно подобным образом, но давление в данном случае должно быть выше.

Сравним по стоимости с новыми устройствами для покраски

В качестве альтернативы за такие же деньги теоретически можно найти компрессорное устройство на рынке. Но это будет устройство китайского производства, без ресивера, с производительностью максимум 10 литров в час. Шланги вам придется заменить в скором времени, а также есть смысл поменять многие другие детали.

В итоге, заплаченные пару тысяч рублей окажутся только началом ваших затрат. Если вы решили покупать устройство для покрасочных работ, стоит отдать предпочтение качественному и надежному варианту техники. Это будет стоить в разы дороже, чем собрать компрессорное оборудование из подручных материалов. Поэтому самостоятельная сборка все еще остается актуальной и выгодной задачей.

Это интересно: Преимущества и особенности побелки с помощью краскопульта

Электрический компрессор своими руками.

Собираем компрессор для аэрографии
Собираем компрессор для аэрографии

Можно изготовить и более производительный компрессор своими руками для покраски. Отличным вариантом для него станет рабочий мотор-компрессор от старого отечественного холодильника. Он выгодно отличается от современных и зарубежных моделей более высоким уровнем производительности и неприхотливостью в обслуживании.

Такой компрессор с питанием от электросети позволяет получить достаточно высокое давление, поэтому требует установки полноценного ресивера. Если нет желания или средств приобрести его, под эти нужды подойдет баллон от старого автомобильного или бытового огнетушителя.

Выбираем ресивер для аэрографии
Выбираем ресивер для аэрографии

Своими руками можно изготовить и платформу для крепления оборудования. Лучший вариант – рама, сваренная из стальных деталей, но вполне подойдет и простая плита из толстой фанеры.

Кроме того потребуется приобрести манометр и редуктор со штуцером для подключения манометра, обратным клапаном и двумя воздушными патрубками.

Виды аэрографов

Конструктивно аэрограф для моделизма разделяется по принципу смешивания воздушного и красочного потока на смешивание внутреннее (в корпусе аэрографа) и внешнее, когда две струи соединяются на выходе из сопла.

Аппарат внешнего смешивания доступен для самостоятельной сборке. Потребуется несколько этапов сборки патрона и простое подключение к компрессору.

Прибор внутреннего смешивания краски и воздуха управляется триггером. Нажатием на кнопку открывается клапан, воздух проходит в корпус, смешивается с краской. Художник получает линию необходимой толщины.

Создаем своими руками компрессор для аэрографа – экономим деньги

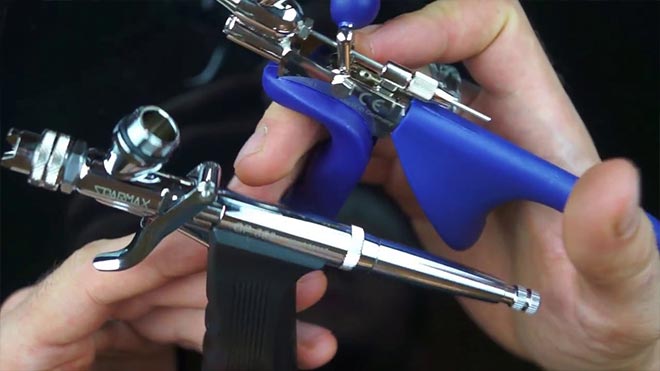

По принципу управления различают инструмент двойного или одинарного действия. Приспособление двойного действия позволяет управлять двумя потоками: краски, воздуха. Это необходимо при создании мелких рисунков.

При самостоятельном изготовлении можно остановиться на конструкции без иглы. В пробке из-под бутылки вырезаются необходимые отверстия, пробка крепится на корпус обыкновенной ручки или одноразового шприца. Внутрь проводится шланг, через который будет двигаться воздух. Емкость с краской устанавливается под конструкцией. Краска распыляется равномерным, но нечетким потоком.

Этим инструментом будет удобно красить однотонные поверхности, словно используя краскопульт. Для художественных росписей, моделирования он не годится, так как дает распыление с неровными краями. Это самый простой вариант, который можно использовать для росписи по трафарету.

Инструменты двойного действия используются профессиональными художниками. В таком приборе можно управлять потоком воздуха, краски, меняя количество и скорость.

Подставка для аэрографа своими руками

Дополнительной деталью станет держатель, которую достаточно просто сделать самостоятельно. Есть несколько вариантов подставки. Самый простой — использовать металлический зажим, которым прибор крепится к столу. Второй распространенный вариант — кронштейн от мясорубки.

  1. Просверлить в кронштейне два отверстия диаметром под вязальную спицу.
  2. Согнуть спицу, вставить в отверстие кронштейна, припаять.
  3. Установить устройство на полученный штатив, плотно зафиксировать.

Все работы, связанные с пайкой, нужно проводить аккуратно. После подсоединения флакона с краской, подключения подачи воздуха, инструмент настраивается. Перед ремонтом или дизайном следует подготовить краску, потренироваться на листе картона.

Сборка аппарата без распылителя

Сборка такого инструмента занимает 10-20 минут. Чтобы красить им, понадобится просто в него дуть. В конструкции не используется шланг для аэрографа. Безусловно, ни о каких художественных росписях в этом случае речь не идет. Простое устройство пригодится при моделировании, когда необходимо прокрасить небольшие детали, нанести лакокрасочное покрытие на скол на кузове и пр.

Читайте также:  Выбираем МФУ: Топ-МФУ для дома, рейтинг лучших, советы по выбору

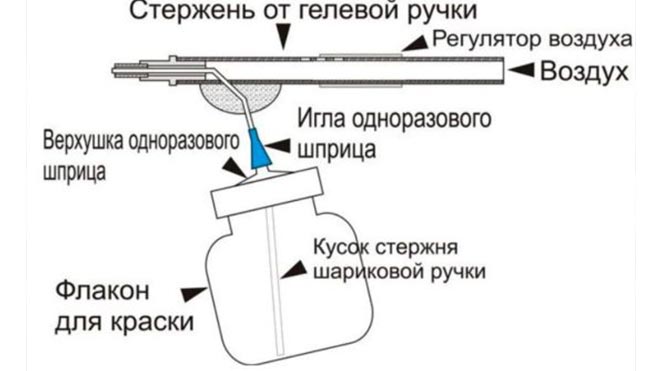

Схема элементов самодельного устройства

Есть два распространенных способа монтажа:

  • шприц пластмассовый, игла, гелевая ручка;
  • скрепка канцелярская;
  • капроновая нитка (армировка);
  • кусок изоленты, скотча;
  • банка для краски.

Последовательность вне зависимости от способа изготовления идентична, только во втором случае вместо шприца в качестве корпуса будет использоваться ручка:

  1. Игла шприца нагревается, отделяется от основы.
  2. Скрепка (или аналогичный кусок проволоки) сгибается под прямым углом.
  3. Один угол скрепки связывается армированной ниткой с иголкой.
  4. Вторая сторона скрепки фиксируется скотчем на корпусе шприца.

Иголка одной стороной будет входить в баночку с краской, вторая сторона будет использоваться как сопло для аэрографа, которое нужно расположить возле выходного отверстия шприца.

Краска разводится до нужной консистенции, распыление происходит после того, как художник начинает дуть в широкий конец самодельного инструмента.

Фильтры.

В аэрографии качество работы во многом зависит от чистоты воздуха, поступающего на инструмент. Содержание в нем частиц пыли, воды, масел приводит к неоднородности слоя краски. Поэтому воздух на выходе компрессора должен быть очищен.

Как правило, в таких системах применяют два вида фильтров:

  • Фильтр для очистки воздуха от пыли. Устанавливается на входе компрессора и дополнительно предохраняет движущиеся детали от износа под воздействием абразивных частиц.
  • Влагомаслоотделитель. Устанавливается между компрессором и аэрографом, чтобы удалить из воздуха пары воды и масел, образующиеся из-за перепадов давления.

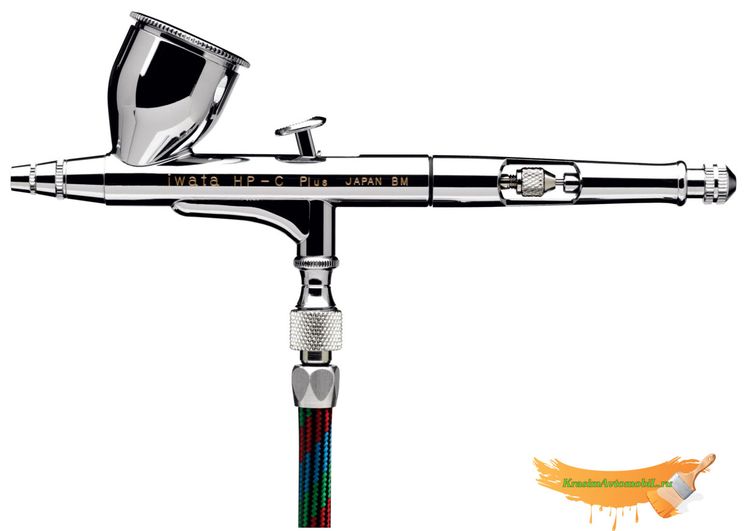

Самодельный аэрограф работающий от автомобильного насоса

Аэрограф – это устройство, принцип действия которого основан на распылении краски воздушной струей. Его начали использовать еще в 19 веке, когда аэрография только начала использоваться мастерами для создания живописных картин. Сейчас этот пневматический инструмент используют как в творчестве, так и в строительстве или дизайне, для проведения малярных работ и окраски поверхностей разной площади.

Создаем своими руками компрессор для аэрографа – экономим деньги
Создаем своими руками компрессор для аэрографа – экономим деньги
Отличный прибор для аэрографии автомобиля

Собираем аэрограф самостоятельно

Конструкция данного устройства достаточно проста, поэтому собрать аэрограф своими руками для человека, имеющего какое-то представление о его принципе действия, совсем не затруднительно. Для организации такого агрегата, как самодельный аэрограф внешнего смешения, понадобятся следующие элементы:

  • корпус и стержень от шариковой ручки;
  • маленькая емкость, плотно закрывающаяся крышкой;
  • трубка от больничной капельницы;
  • воздушный насос.

Головку стержня удаляем, а сам стержень промываем до полного удаления чернил. Далее переходим к емкости: в ее крышке необходимо сделать отверстие, чтобы подготовленный стержень четко входил в него. Вставляем стержень, не доводя его до дна емкости приблизительно на 5 сантиметров, и фиксируем при помощи термоклея либо эпоксидного клея.

Самодельный аэрограф работающий от автомобильного насоса? Свободный край стержня закрепляем под углом 90 градусов к корпусу ручки: наша задача – обеспечить направление воздуха, который будет выходить из корпуса ручки со стороны узкого отверстия, в сторону конца стержня.

Обратный конец ручки подсоединяется к насосу при помощи трубки от медицинской капельницы. Сборка аэрографа закончена и теперь можно проверить, как он работает. Емкость заполняем краской или раствором, которым предполагается обрабатывать поверхность. В корпус ручки нагнетается воздух, в результате чего на выходе образуется зона с пониженным давлением. За счет такого давления краска двигается вверх по стержню, где ее встречает воздушный поток, происходит распыление.

Размер красящего факела изменяется, если изменять расстояние между стержнем и выходным отверстием ручки. Такой аэрограф нельзя использовать для тонкой работы, но для приобретения общих навыков и ознакомления с принципом работы, а также выполнения каких-то несложных работ, вполне сгодится.

Создаем своими руками компрессор для аэрографа – экономим деньги
Создаем своими руками компрессор для аэрографа – экономим деньги
Простейшая конструкция, не для профессионального окрашивания

Насос в работе с аэрографом играет очень важную роль. Необходимо подобрать соответствующий компрессор, если поставлена цель достичь хорошего окрашивания. Кроме того, это устройство выбирается с учетом вида краскопульта и его предназначения.

Для работы с предметами небольшого размера можно взять автокомпрессор, а если объем работ большой, как, к примеру, покраска стен или автомобильного кузова – необходим компрессор высокого давления.

Смонтировать такое устройство легко. При достаточном багаже знаний достаточно качественный компрессор для аэрографии своими руками можно сделать даже в своем гараже. Самодельный компрессор высокого давления дает до 10 атмосфер и способен обеспечить работу любому пневматическому инструменту.

Но емкость выбирается такая, которая может выдержать соответствующее давление – огнетушитель или заваренный фрагмент трубы.

Срок службы нагнетателя

Степень износа двигателя определяется, в первую очередь, по рабочей температуре перепускной головки компрессора. Производители обычно не указывают данные такого типа, однако можно косвенно определить степень нагрева. Чем выше частота вращения исполнительного механизма, тем до более высокой температуры нагревается головка компрессора. Следовательно, при одинаковой производительности двух моделей, целесообразней выбирать ту, которая более низкооборотная. Такой агрегат при прочих равных условиях прослужит дольше.

Существенным недостатком всех более-менее приличных и надежных моделей является их высокая стоимость. Если компрессорная установка требуется для покраски автомобиля реже чем два раза в год, затраты на приобретение готовой продукции окупятся не скоро.

Есть альтернативный вариант, при котором можно не сильно тратиться и создать надежное устройство. Рассмотрим, как сделать компрессор для аэрографа своими руками, избегая лишних растрат.

Изготовление с распылителем

Такое приспособление — совсем иной уровень рисования. Несложный инструмент позволит проводить точные работы по моделированию, росписи кузова, декорировать помещение или рисовать на картоне. Сборка потребует до 30 минут и немного терпения:

  • 3 шариковых и 2 гелевых ручки;
  • баллончик из-под дезодоранта;
  • проволока;
  • ниппель;
  • 2 болта диаметром 3 мм;
  • 2 иголки;
  • клей.

Краскопульт готов к присоединению балончика

Сборка аэрографа с распылителем проходит по этапам. Сначала потребуется сделать фиксатор иголки, патрон:

  1. Вынуть из корпуса автоматической ручки все детали, опустить в корпус пружину. Можно использовать шприц. Из него также вынимается поршень, опускается пружина авторучки.
  2. Очищается от пасты стержень ручки. В корпусе стержня делается отверстие, вставляется болтик.
  3. Готовится корпус. В шариковой ручке раскаленным шилом делаются два отверстия. С одной стороны это будет круглое отверстие диаметром 0,5 см, с другой — овал длиной 2 см и шириной 0,5 см.
  4. Согнуть проволоку, вставить в отверстия.
  5. Иголку от шприца согнуть, вставить в отверстие ручки, второй конец будет закреплен на флаконе с краской.
  6. Патрон иголки вставить в корпус.
  7. Корпус воздушного клапана изготавливается из наконечника автоматической ручки.
  8. Самоделка скрепляется проволокой, клеится.

Сделать компрессор для аэрографа своими руками так же просто. Можно использовать в качестве шлангов трубки от капельницы, баллон сжатого воздуха, а для подачи воздуха — автомобильный компрессор.

Читайте также:  Конвекция в духовке: что это за режим и как им пользоваться

Главным в аппарате будет:

  • компрессор;
  • тройник;
  • переходник;
  • ресивер (маслоотделитель):
  • фильтр;
  • шланг.

Сборка конструкции предполагает установку манометра. Это требуется для настройки давления перед запуском. Аппарат лучше устанавливать на подставку, прочно закреплять.

Купить или изготовить?

Сегодня приобрести компрессоры для занятия аэрографией можно во многих специализированных оффлайн или интернет-магазинах. Здесь предлагается огромный выбор моделей различных конструкций и характеристик. Различаются и цены на них, причем очень сильно — от нескольких тысяч до нескольких сотен тысяч рублей.

К основным преимуществам такого оборудования относятся длительный срок службы, широкий диапазон давления и высокая производительность, качество подаваемого воздуха. Добиться таких же характеристик на самодельном устройстве крайне сложно.

Однако, сборка компрессора своими руками может стать приемлемым вариантом, особенно если требуются небольшие объемы работ, а мастер стеснен в средствах.

Устройства регулирования.

Во многих случаях при работе с аэрографом требуется не только стабилизация давления, но и его регулирование в некоторых пределах. Добиться этого можно при помощи:

  • Регуляторов питающего напряжения. В бытовых устройствах применяются редко из-за сложности и недостаточной надежности электронных схем.
  • Обратных клапанов. Такое устройство срабатывает при достижении давлением установленного порогового значения. За счет этого оно остается стабильным, а заданием порога можно регулировать его величину.

Ручной компрессор из автомобильного колеса.

компрессор своими руками для покраски

Чтобы сделать простейший компрессор своими руками для покраски аэрографом вам нужно:

  • Запастись старым автомобильным колесом с диском. При возможности выбора предпочтение следует отдать бескамерным моделям.
  • В случае обычного колеса с камерой разобрать его.
  • Сделать дополнительное отверстие в диске и в соответствующем ему месте – в камере.
  • В отверстии в камере вклеить дополнительный патрубок для выхода воздуха. Для этой цели отлично подойдет стандартный ниппельный узел.
  • Собрать колесо.

Для работы такого импровизированного компрессора к «родному» ниппелю подсоединяют обычный ручной насос, ножную помпу для накачки автомобильных шин или маломощный компрессор. На новый вклеенный патрубок надевают резиновый шланг, второй конец которого присоединяют к аэрографу. После этого достаточно подкачивать колесо, воздух от которого будет поступать на инструмент.

Простейший ручной вариант неудобен тем, что для создания требуемого давления понадобится достаточно много времени и затрат собственных сил (или сил помощника). Кроме того, такое устройство не позволяет получить высокую производительность, выполнить значительные объемы покраски и гарантировать качество нанесения слоя.

Ресивер.

компрессор своими руками для покраски

Одним из главных требований к нагнетающему оборудованию для аэрографии является стабильность поступающего на инструмент давления воздуха. Для ее обеспечения компрессоры комплектуют накопителем воздуха – ресивером. Кроме стабилизации давления, ресивер выполняет и другие функции:

  • позволяет снизить частоту переключений и нагрузку на компрессор;
  • предохраняет его от перегрева;
  • выступает дополнительным отстойником, в котором осаждаются частицы смазки и пары воды;
  • при пропадании питания на компрессор позволяет выполнить определенный объем работ за счет запаса воздуха.

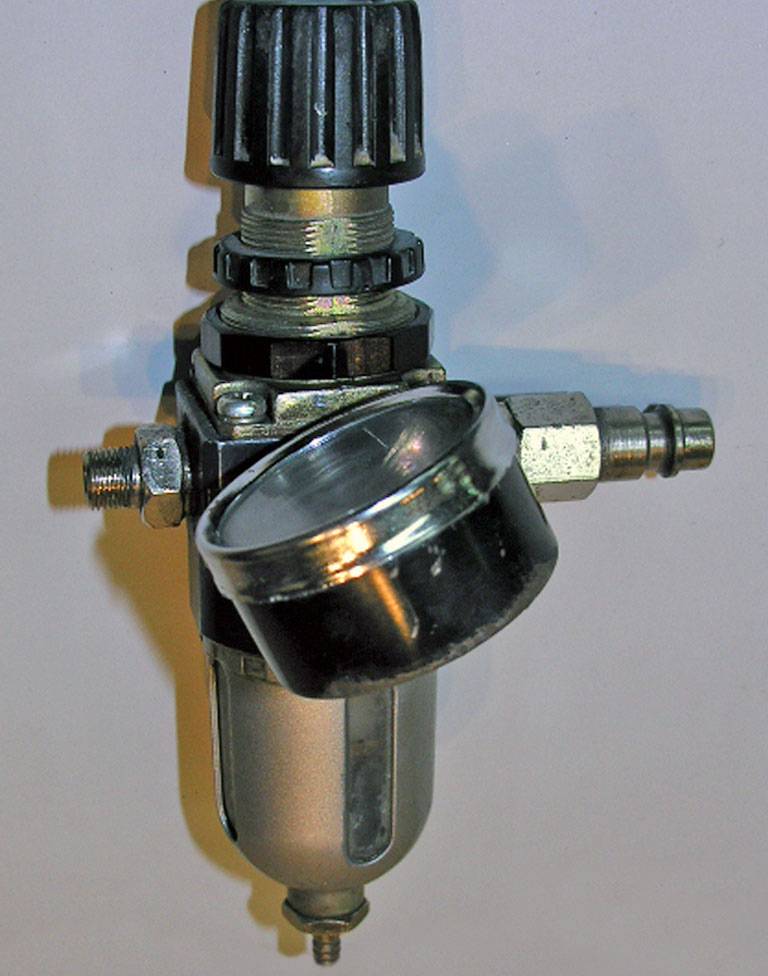

Фильтр для компрессора для аэрографа
Фильтр для компрессора для аэрографа

Из чего можно сделать компрессор для целей аэрографии?

Правильная покраска невозможна, если ваше устройство не будет создавать постоянное давление. Для продукции с резервуаром для закачки воздуха потребуется несколько важных датчиков. Если датчики давления не будут работать качественно, вся работа своими руками будет бесполезной. Для покраски с помощью аэрографа следует использовать такую технологию сборки компрессорного устройства:

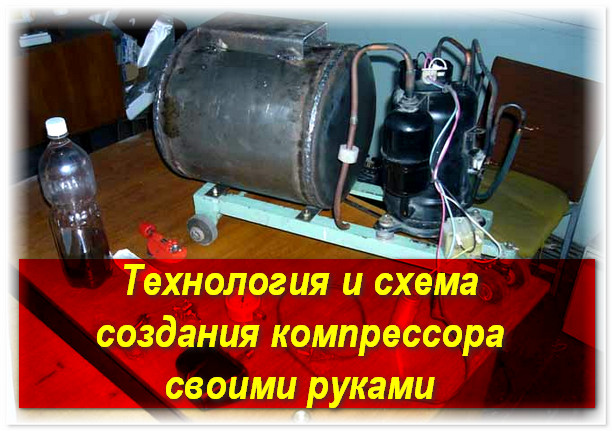

компрессор для аэрографа самодельный

  • сам нагнетатель воздуха можно стащить со старого холодильника, который уже не нужен в хозяйстве;
  • также придется организовать ресивер (бак для давления воздуха), это может быть мембранный бак насосной станции;
  • на бак важно установить манометр и реле давления для автоматического отключения подкачки воздуха;

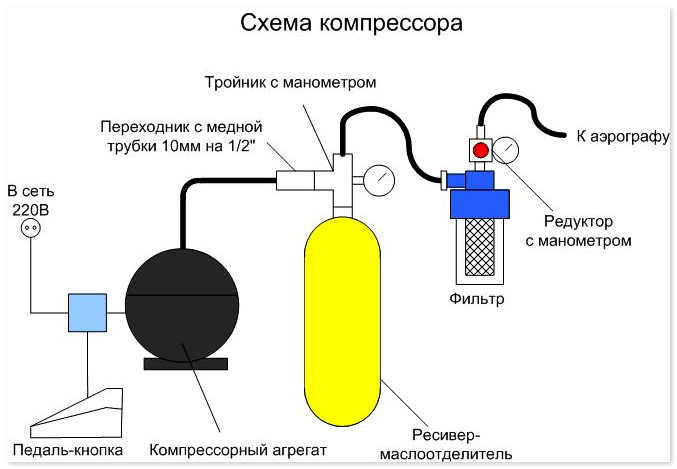

схема аэрографа

  • вам придется самому подобрать комплект переходников и штуцеров для соединения, так как набор будет индивидуальным;
  • потребуются также шланги с устойчивостью к давлению и к агрессивной среде, такой как краска и растворители;
  • последним этапом будет подключение и проверка всей проведенной работы, подключение аэрографа.

После этого возможна качественная покраска деталей автомобиля своими руками. Давление на выходе может быть и небольшим, для аэрографии вам потребуется максимум 2.5 атмосферы, так что все вышеперечисленное оборудование отлично подойдет. Можно использовать и другие типы устройств, которые есть у вас в наличии. Такой компрессор для аэрографа своими руками будет служить и работать достаточно долго и без лишних поломок.

Настройка аэрографа

Присоединив все необходимые детали, переходят к настройке. Кончик иглы, откуда будет выходить краска, должен располагаться максимально близко к отверстию для воздуха.

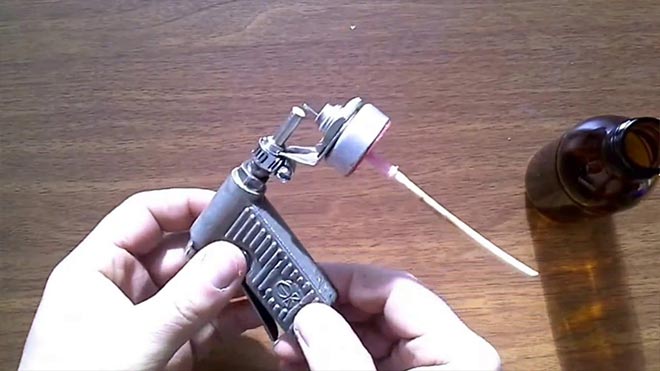

Расположение сопла и иглы в оборудовании

В самодельный аэрограф лучше устанавливать бачок с краской снизу: это даст оптимальное распыление. Регулируется подача воздуха кнопкой включения компрессора или нажатием на триггер воздушного баллона.

Делаем компрессор для аэрографа

Прежде всего, понадобится исправный компрессор от поломанного холодильника.

Если есть возможность, лучше взять это устройство, изготовленное за рубежом: такой компрессор, в отличие от агрегата отечественного производства, издает меньше шума и отличается большей экономичностью.

Скорее всего, вместе с компрессором можно будет взять реле давления, также пригодится и ресивер.

Это довольно простой способ сделать компрессор – так вам не придется проводить токарные работы, соединять определенные элементы при помощи сварки. Еще один, иногда решающий, фактор, который подталкивает умельца организовать самодельный компрессор – это минимальные затраты.

Итак, извлекаем агрегат из холодильника и одновременно демонтируем реле, если оно также в исправном состоянии. Следите, чтобы в компрессор не попадали загрязнения или мелкий мусор. Далее нужно обзавестись емкостью для ресивера.

Лучше всего для этой цели подойдет гидроаккумулятор от водяного 24-х литрового насоса. Вместе с ним надо будет приобрести в хозяйственном магазине реле давления РДМ-5. Также понадобится и аварийный клапан с датчиком давления. Несмотря на то, что реле рассчитано на работу при давлении до 2,8 бар, оно сохраняет бесперебойную работу до 6 бар.

Аварийный клапан устанавливается на случай отказа автоматики.

Для того, чтобы собрать компрессор для аэрографии воедино, понадобятся дополнительно переходники, штуцеры. Также нужны и некоторые вспомогательные детали:

Обратный клапан необходимо установить перед ресивером. Его присоединяют к фанере. Туда же прикрепляют регулятор масловлагоотделитель, а также компрессор с пусковым реле. Установите два фильтра: один на входной трубке, второй – между компрессором и ресивером. Внизу конструкции должно находиться реле включения, а на входе – обратный клапан.

В местах, где это необходимо, используйте герметик.

Источники

  • https://wizard-aerosol.com/instrumenty/sozdaem-svoimi-rukami-kompressor-dlya-aerografa-ekonomim-den-gi.html
  • https://pokrasymavto.ru/kompressor-dlya-aerografii-svoimi-rukami/
  • https://kraska.guru/instrumenty/elektro/kompressor-dlya-aerografa-svoimi-rukami.html
  • https://evakuatorinfo.ru/kompressor-dlya-aerografa-iz-avtomobilnogo-nasosa/
  • https://AvtoPokras.com/oborudovanie/kompressor-dlya-aehrografa-svoimi-rukami.html

Понравилась статья? Поделиться с друзьями:
Bazliter.Ru
Adblock
detector
Gogetlinks12773
