Как проверить аккумулятор мультиметром? Необходимое оборудование

Мультиметр – прибор, которым должен обладать любой автовладелец. Он позволяет оперативно и в «полевых условиях» определять массу показателей:

• напряжение;
• емкость батареи;
• сопротивление;
• температуру.

На некоторых современных аккумуляторах устанавливается индикатор заряда, что сильно облегчает жизнь водителю, но такие батареи стоят на 20–30% дороже обычного оборудования. Имея мультиметр, можно легко, быстро и с достаточным уровнем точности определить массу важных параметров, касающихся АКБ.

Целесообразность проверки ампеража аккумулятора тестером

Многие автомобилисты спрашивают и о том, можно ли проверить силу тока аккумулятора. Можно с уверенностью сказать, что показателей напряжения и уровня емкости АКБ более чем достаточно для того, чтобы правильно оценить работоспособность батареи и возможность ее безопасной эксплуатации в ближайшее время.

Важно помнить о том, что сам показатель силы тока проверять на аккумуляторе нецелесообразно, к тому же, при подобных проверках существует реальная опасность случайного короткого замыкания.

Тестирование с измерением силы тока

Как показывает практика, этот метод, именуемый контрольным разрядом, даёт наилучшие результаты. Время процедуры зависит от мощности нагрузки. Например, если получается ток в 0,1 А, понадобится не менее 8 ч. Можно увеличить нагрузку, тогда время сократится. Но точность измерений понизится из-за влияния внутреннего сопротивления. Алгоритм действий:

1. Как и в предыдущем случае, АКБ должна иметь стандартную плотность и быть полностью заряженной.

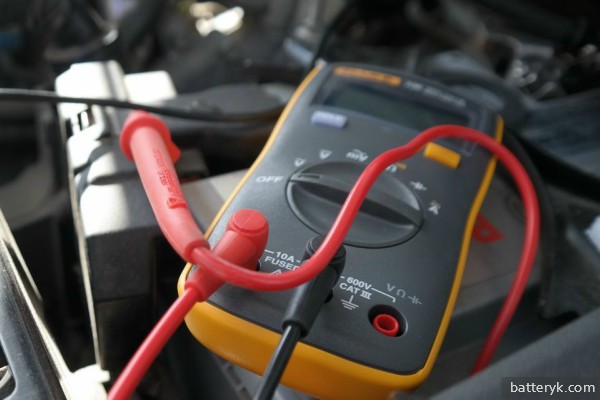

2. Поставьте прибор в режим измерения силы тока с пределом в 10 А.

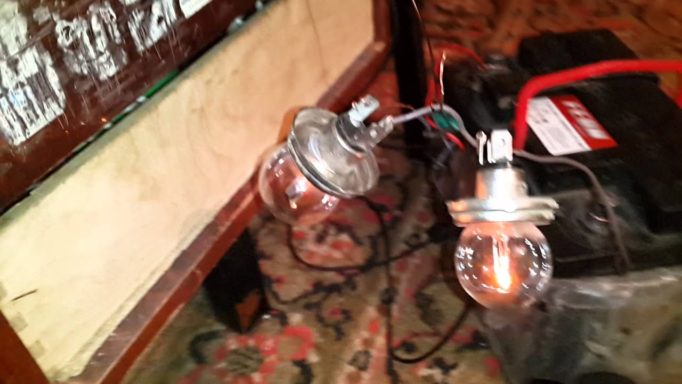

3. Последовательно (в разрыв любого провода) подключите автомобильную лампу на 24 Вт. При этом плюсовой или минусовой щуп прибора должен касаться аккумулятора.
4. На несколько секунд подключите лампочку к АКБ и засеките величину потребляемого тока.
5. Отсоедините мультиметр и подключите нагрузку к батарее напрямую, запомнив время начала работы.
6. Время от времени проверяйте тестером напряжение на клеммах: когда оно достигнет 10,8 В, процедуру прекратите.

Теперь потребуется вспомнить закон Ома. Если лампа имеет мощность Р = 24 Вт, сила тока равна W/U, т. е. 24/12 = 2 А. Вычисляется сопротивление: R = U/I. В этом случае оно равно 12,6/2 = 6 Ом. Когда напряжение снизится до 10,8 В, снова производим вычисления: I = U/R, т. е. 10,8/6 = 1,8 А. Если сложить эти 2 значения тока, разделить пополам, получим среднее: 1,9 А. Чтобы рассчитать ёмкость, нужно эту величину умножить на время, прошедшее до полного разряда (достижения 10,8 В). Например, процесс длился 30 ч. Получим: 1,9х30 = 57 А/ч. Это и есть искомая ёмкость.

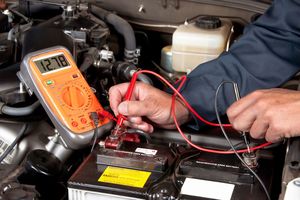

Как проверить зарядку аккумулятора мультиметром?

Определить, в каком состоянии находится литий-ионный (наиболее распространенный вид современных батарей) аккумулятор довольно просто, если следовать этим указаниям:

• Отсоединяете накопитель энергии от автомобиля и ждете 5–6 часов.
• Мультиметр должен работать в режиме «вольтаж» (проверка напряжения).
• Стандартный литиевый аккумулятор вырабатывает ток в диапазоне 12,7–13,2 вольта. Переключатель устанавливается на показатель 20 или наиболее близко к нему. Так замеряется напряжение от этого значения и ниже.
• Провода, идущие от прибора, подсоединяются к батарее: красный на положительную клемму, черный – на отрицательную. Если провода одного цвета, то ориентироваться следует на их маркировку и подключать к противоположным зарядам, минус к плюсу и наоборот.

В зависимости от показателей прибора, следует принимать решение насчет замены или дальнейшего использования аккумулятора.

• 12,7–13,2 вольта – батарея заряжена и готова к работе;
• 12,1–12,4 V показывает, что зарядка аккумулятора произведена примерно наполовину и желательно увеличить уровень энергии;
• 11,6–12 вольт – сильное истощение и в качестве источника электричества аккумулятор не годится;
• Ниже 11-и V – оборудование полностью выведено из строя и попытки его использования могут привести к поломке.

Чтобы понять, как проверить аккумулятор автомобиля на работоспособность мультиметром, не нужны особенные знания или специальное оборудование, достаточно немного времени и соблюдение перечисленных советов.

Как проверить автомобильный аккумулятор нагрузочной вилкой?

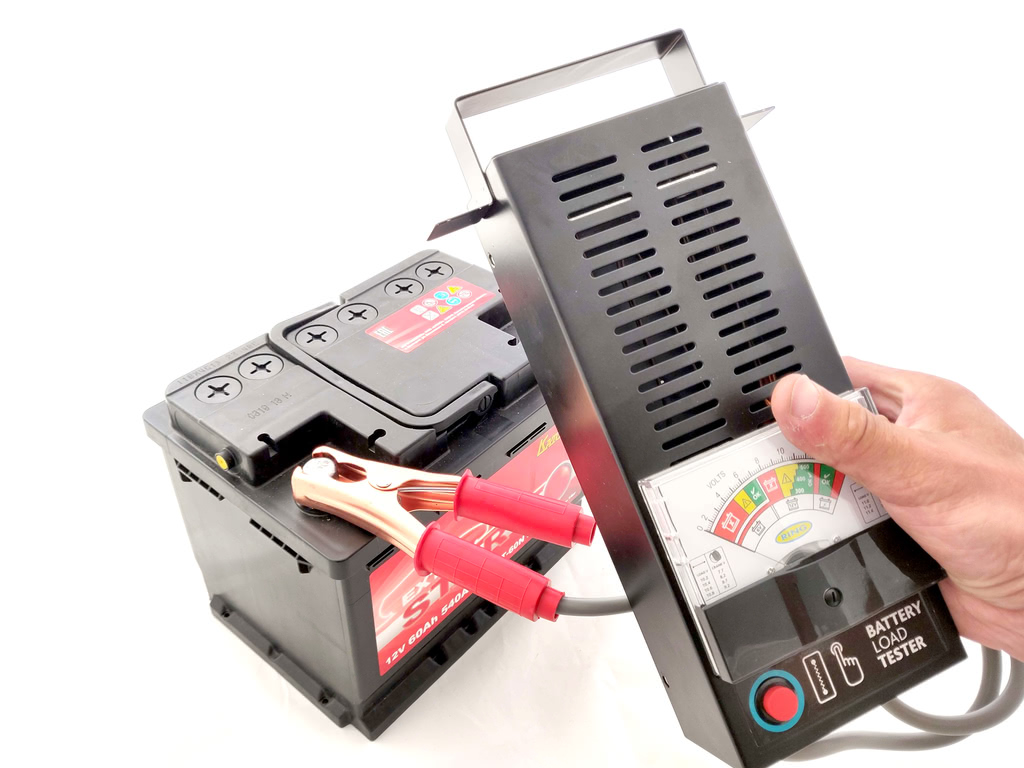

Для проверки аккумулятора нагрузочной вилкой необходимо подключить красный зажим к положительному — «красному» выводу аккумулятора, а черный зажим к отрицательному — «черному» выводу аккумулятора. Нагрузочная вилка вызывает короткое замыкание на несколько секунд, корпус вилки нагревается, рассеивая полученную энергию от аккумулятора. В этот момент автомобильный аккумулятор подвержен нагрузке — разряду. По величине просадки напряжения определяют исправность аккумулятора. Чем меньше снижение напряжения аккумулятора, тем лучше качество и характеристики аккумулятора. Если напряжение ниже 7В, то батарея неисправна или… и тут есть нюанс. Смотрите ниже.

Различают автоматические нагрузочные вилки и ручные. Если автоматические нагрузочные вилки самостоятельно регулируют время нагрузки, то ручные своим именем отражают их суть работы.

Такой способ проверки аккумулятора намного лучше проверки мультиметром, но так же имеет ряд недостатков:

1. Проверять необходимо только полностью заряженные аккумуляторы на заглушенном двигателе. Если тестируется разряженный аккумулятор, то результат будет неверным

2. Проверка аккумулятора нагрузочной вилкой проводится при определенной температуре и работа аккумулятора в мороз не гарантируется

3. Нагрузочная вилка имеет одну степень нагрузки и не подходит для батарей с большой емкостью, а небольшие аккумуляторы просаживаются очень сильно. Поэтому если получено значение ниже 7В, проверьте, подходит ли эта нагрузочная вилка вашему аккумулятору?!

Поэтому нагрузочная вилка это конечно хорошо, но до тех пор пока им на смену не пришли специализированные тестеры аккумуляторов.

Как проверить емкость аккумулятора мультиметром?

Емкостью аккумулятора называется количество накопленной энергии, которую способна отдать батарея за конкретный период времени. Величина измеряется в ампер-часах. Определить ее значение можно двумя способами: проверка под нагрузкой и метод контрольного разряда.

Как проверить емкость аккумулятора мультиметром под нагрузкой?

Каждая заводская батарея имеет нанесенную на корпус маркировку, где указано значение емкости. Со временем оно начинает уменьшаться и реальные цифры становятся ниже заявленных показателей. Чтобы определить целесообразность дальнейшего использования оборудования, необходима нагрузка. В качестве нагрузки могут выступить фары автомобиля или даже обыкновенная лампочка на 35–40 Вт.

Поэтапно рассмотрим, как проверить мультиметром заряд аккумулятора:

• Батарея отсоединяется от генератора;
• Присоединяете к ней лампочку и в течение двух-трех минут наблюдаете за работой электрической цепи;
• Разъединяете элементы и мультиметром снимаете показания с аккумулятора, предварительно включив режим измерения напряжения.

Если показатели на экране прибора превышают 12,4 единицы, то батарея исправна. Значение в 12–12,3 указывает на необходимость скорой замены оборудования.

Рейтинг лучших японских кроссоверов и внедорожников — ТОП-10 2017 года
Лучшие внедорожники для охоты и рыбалки. ТОП-10 2017 года

Как проверить емкость аккумулятора мультиметром, применяя контрольный разряд?

Для этого вида определения емкости понадобится полностью зарядить батарею и присоединить ее к электрической цепи, которая имеет нагрузку, равную или близкую по значению к заявленным в техническом паспорте показателям. Дополнительно присоединяется мультиметр, работающий в режиме амперметра.

Понадобится немного подождать, чтобы сила тока снизилась наполовину, отметить, сколько прошло времени, и сравнить с указанными в паспорте значениями. Если показатель отличается на незначительную величину, то емкость оборудования снизилась не сильно и его можно использовать дальше. Большая разница в числах означает, что пора подыскивать новую батарею.

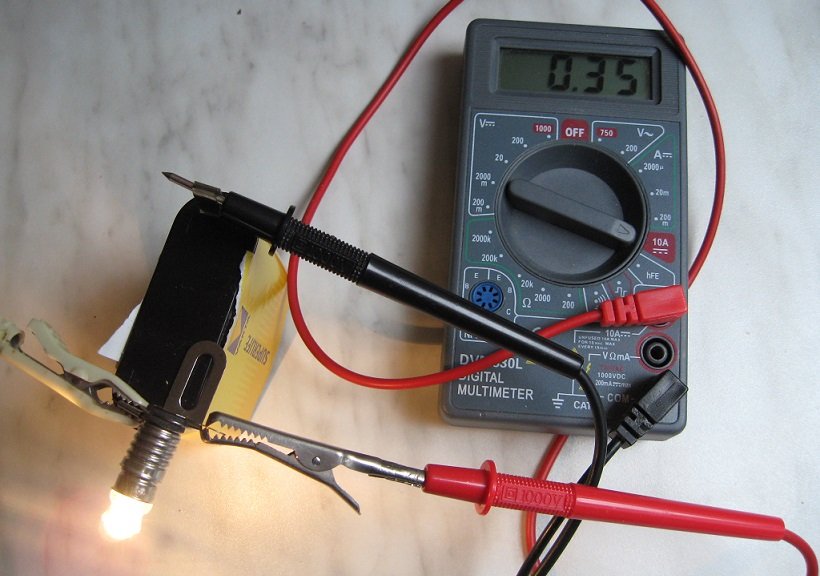

Как измерить автомобильный аккумулятор мультиметром на ёмкость

Как проверить акб мультиметром, чтобы узнать ёмкость? Благодаря ней можно понять, сколько зарядки батарея отдаёт за какой-то временной промежуток при определенном напряжении. Емкость обозначается в А·ч. Мерить её мультиметром можно под нагрузкой.

Если вы хотите узнать, как проверить аккумулятор с помощью мультиметра под нагрузкой, можете взять две лампы головного света. Они включаются параллельно. В нашем примере общая их мощность равняется 110 Вт. Через лампочки будем подавать ток около 9 А. Перед началом процесса убедитесь, что АКБ полностью заряжена.

Инструкция проверки аккумулятора мультиметром на автомобиле:

1. Подключить к клеммам нагрузку и измерительный прибор. Выбрать функцию измерения напряжения.
2. Засечь время и подождать, когда напряжение на клеммах аккумуляторной батареи понизится до 10,3 В.
3. Посмотреть на часы и определить, за сколько батарея утратила заряд. Пусть в нашем примере это будет 7 часов.
4. Вычислить ёмкость. Для этого умножить время (в часах) на разрядный ток (в нашем случае 9), то есть 7 * 9 = 63 А·ч. Затем открываем паспорт АКБ и смотрим, какая ёмкость указана в нём. Например, 65 А·ч. Как видно, разница очень маленькая, значит, всё в порядке. Если же полученная ёмкость сильно ниже паспортной, батарею нужно менять.

Помните, что АКБ нельзя полностью разряжать, поэтому не допускайте, чтобы в ходе измерения напряжение опустилось ниже 10,3 В. Свинцовые батареи нельзя хранить разряженными, поэтому после проверки сразу до конца зарядите её, иначе через несколько дней она будет пригодна лишь для мусора.

Вот так проходит проверка АКБ мультиметром.

Какие параметры может измерять мультиметр

С помощью мультиметра можно с точностью определить при проверке АКБ напряжение, емкость, ампераж и др. Рассмотрим подробно по одному.

Измерение емкости

Как правильно проверить емкость аккумулятора мультиметром? Для этого нужно сделать контрольную разрядку АКБ, но перед этим она должна быть максимально заряжена. Следует убедиться, что зарядка полная, и только после этого можно производить замер плотности электролитного состава и напряжения.

В дальнейшем подключается прибор с определённой мощностью, например, лампочка.

Важно! Заметить время, когда начался эксперимент.

Когда напряжение полностью заряженного источника питания снизится до уровня 50%, лампу накаливания нужно отключить. Емкость вычисляется по следующей формуле: сила тока в цепи при дополнительной нагрузке умножается на часовой период, при котором длился контрольный разряд аккумулятора.

Если результат в ампер-часах соответствует номинальной цифре, то состояние АКБ отличное.

Напряжение

Иногда возникают проблемы, АКБ новая, а транспортное средство не заводится. Для этого нужно рассмотреть, как цешкой проверить аккумулятор при измерении напряжения. Для этого активируем устройство в режим измерения постоянного напряжения с завышенным значением DCV – 20, а заряженная батарея имеет норматив 12.7 вольт. Чёрный щуп прибора – к минусу, а красный – к плюсу батареи.

Значение должно быть не меньше 12.6 В. Когда напряжение аккумулятора менее 12, его требуется срочно зарядить, так как потенциал – менее 50%. При значении менее 11.5 – АКБ разряжена. Из-за плохих контактов и повреждения проводов в бортовой системе автомобиля возможна просадка напряжения.

Важно! Проверка мощности в вольтаже и просадка напряжения для аккумуляторной батареи проводится с помощью тестирования мультиметром.

Как проверить аккумулятор мультиметром с отключенным двигателем?

Средний показатель, при проверке аккумулятора мультиметром, на неработающем моторе должен находится в пределах 12,5–13 В, при этом верхнее значение указывает на 100 % заряда, а нижнее – на 50 %. Числа приблизительные, но общую картину по ним понять просто. Также не стоит забывать, что снимать показания стоит непосредственно перед поездкой, а не после нее, как только вы заглушили двигатель. Особенно хорошо проводить ее, когда машина некоторое время не использовалась, например, утром, после ночи в гараже. Так видно, насколько хорошо АКБ способен держать заряд.

Теперь вы понимаете, как проверить заряд аккумулятора автомобиля мультиметром. Этот прибор стоит приобрести каждому автомобилисту. Некоторые полагаются на показания бортового компьютера, но он не предоставляет достаточной точности. Встроенный вольтметр подключен к цепи приборов, расходующих энергию, а не напрямую к аккумулятору, следовательно, часть электричества расходуется «по дороге».

Также каждому владельцу машин рекомендуется к прочтению статья – Рейтинг лучших моторных масел.

Проверить внутреннее сопротивление

Чтобы проверить АКБ на исправность с помощью мультиметра, требуется измерить внутреннее сопротивление аккумулятора. Проверить работоспособность источника питания можно с применением мультиметра и мощной лампочки на 12 В. Проверить батарею необходимо в такой последовательности:

1.
   Лампа 12 В подключается к АКБ.
2. Спустя несколько секунд свечения лампы, замеряется напряжение на клеммах батареи.
3. Лампа отключается, и напряжение снова замеряется.

Если разница измерения не превышает значения 0,05 В, то аккумулятор находится в исправном состоянии.

В том случае, когда значение падение напряжения больше, внутреннее сопротивления источника питания будет выше, что косвенно будет обозначать значительное ухудшение технического состояния аккумулятора.

Таким образом удаётся довольно точно проверить источник электроэнергии на исправность.

Как проверить автомобильный аккумулятор тестером тока холодной прокрутки?

Как мы теперь понимаем измерить напряжение аккумулятора недостаточно, а проверить нагрузочной вилкой не всегда представляется возможным и еще не каждый аккумулятор можно ею проверить правильно. Что же делать?

Примерно 35 лет назад, в недрах компании Motorola родилась технология измерения внутреннего сопротивления (проводимости) аккумулятора.  А первый прибор был выпущен компанией Midtronics, основатель которой приобрел и успешно применил патент на данную технологию.  Тестеры аккумуляторов на основе данных о внутреннем сопротивлении делают анализ состояния пластин аккумулятора и вывод о пусковом токе аккумулятора (CCA). Чем выше ССА — ток холодной прокрутки, тем больше шансов запустить двигатель автомобиля зимой.

Такая проверка аккумулятора практически лишена проблем нагрузочных вилок и обычного мультиметра. Вот основные преимущества тестеров тока холодной прокрутки аккумуляторов:

1. Проверку аккумуляторов можно проводить в разряженном состоянии

2. Предусмотрен алгоритм проверки и снятия поверхностного заряда — не нужно ждать

3. Проверка не разряжает аккумулятор — не нужно его заряжать после проверки

4. Это полностью безопасно — нет риска короткого замыкания

5. Количественный анализ аккумулятора, а не только качественный

Почему автомагазины боятся таких тестеров?

Количественный анализ аккумуляторов дает конкретную цифру измеренного пускового тока — главную характеристику автомобильного аккумулятора, т.е. какой максимальный ток, может отдать этот аккумулятор для запуска двигателя автомобиля. Нагрузочная вилка дает понимание, как аккумулятор ведет себя под нагрузкой, но ни как — какой силы ток она может отдать.

Процесс тестирования аналогичен предыдущим способам — подключите к выводам аккумулятора, затем выберете базовое значение пускового тока (написано на аккумуляторе) — чтобы тестер сравнил полученное значение и следим за указаниями тестера.

Такие тестеры в настоящее время широко распространены. Есть специальные дилерские прибора, а также и бытовые модели. У каждого есть свои преимущества и недостатки. Так же рынок заполонили низкокачественные китайские поделки.

Измерив пусковой ток аккумулятора и сравнив его с базовым — эталонным значением, указанным на аккумуляторе, тестер сделает вывод о качестве аккумуляторе и предупредит Вас о необходимости его замене. Например на фото, новый аккумулятор с базовым значением 540ССА, а вот измеренное значение всего лишь — 427 ССА. Такой аккумулятор обязательно подведет автолюбителя зимой.

Стоит отметить, что есть еще один последний вариант проверки аккумулятора и этот метод тестирования аккумулятора самый правильной, но долгий и затратный.

Проверяем параметры аккумулятора с помощью мультиметра

Для проведения измерительных работ, во многих случаях, не обойтись без демонтажа батареи. Если необходимо протестировать автомобильный АКБ, то его также следует снять с машины.

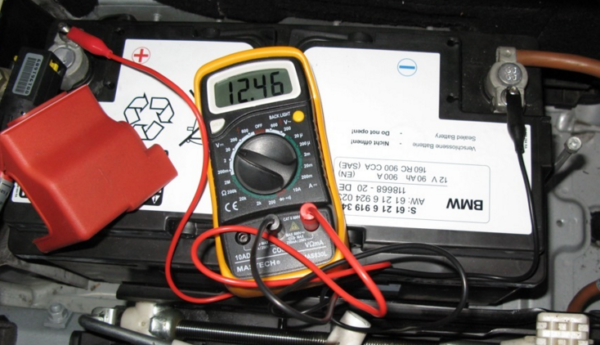

Напряжение

Все аккумуляторы выдают на клеммах постоянный электрический ток, поэтому для его измерения переключатель режимов мультиметра следует перевести в положение DC. Вольтаж батарей может существенно отличаться от типа аккумулятора, поэтому чтобы получить максимально корректные показатели необходимо правильно выбрать максимальное напряжение, которое может измерить прибор.

На переключателе мультиметра имеется несколько режимов, которыми можно замерить постоянное напряжение. Для большинства аккумуляторов достаточно выставить ограничение на 20 В. Практически все пальчиковые аккумуляторы и батареи телефонов способны выдавать значительно меньшее напряжение.

Исключением из этого правила является только измерение автомобильных АКБ на 24 В, и некоторых батарей ноутбуков, которые при полном заряде могут иметь на своих выводах напряжение, превышающее 20 В.

Обратите внимание. Таким же образом можно измерить напряжение у производственных аккумуляторах или в  розетке, только в этом случае надо переключатель на мультиметре переключить на более высокое напряжение, например 200 V.

Сейчас выставлено значение 20V, но если напряжение источника будет выше, то надо устанавливать 200 или 1000 в зависимости от напряжения источника.

При измерении важно соблюсти полярность, то есть подключить красный щуп к плюсу аккумулятора, а чёрный – к минусу. При переполюсовке устройства, оснащённые цифровым дисплеем, проинформируют о нарушении полярности знаком минуса перед числом.

На стрелочных приборах такое подключение вызовет движение стрелки в обратном направлении, что совершенно не позволит получить правильные замеры вольтажа. Хотя в целом в этом ничего страшного нет.

Сила тока

Для того чтобы измерить силу тока аккумулятора небольшой мощности достаточно перевести прибор в режим измерения этого параметра (А). Прикоснувшись щупами прибора к клеммам батареи можно получить точное значение в миллиамперах.

При проведении измерений на АКБ большей мощности прибор переводится в положение  «10А», а положительный выход мультиметра переставляется в соседнюю ячейку.

Если необходимо замерить силу тока на автомобильном аккумуляторе, то эти два способа не годятся, ведь сила разрядного тока таких АКБ может достигать нескольких сотен ампер. Проводить подобные измерения можно только с использованием специального тестера, например, Bosch BAT-131.

Ёмкость

С помощью мультиметра можно рассчитать приблизительно фактическую ёмкость АКБ. Кроме тестера потребуется собрать или приобрести стабилизатор напряжения, который должен соответствовать номинальному вольтажу аккумулятора.

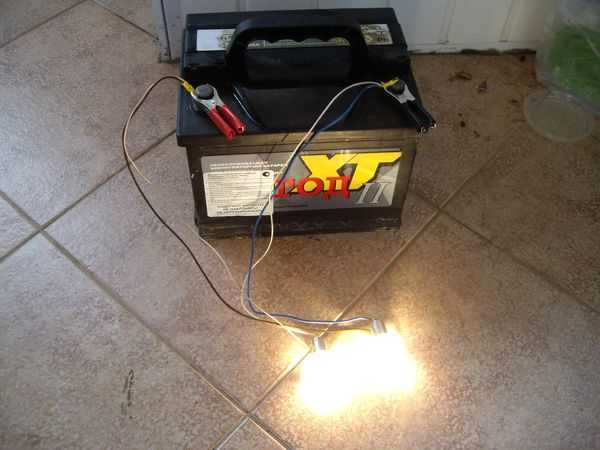

Затем следует подобрать нагрузку, которая может быть запитана от батареи на достаточно продолжительном отрезке времени. Для вычисления ёмкости также следует подготовить секундомер.

Процесс измерения производится в такой последовательности:

• Мультиметр переводится в режим измерения силы тока (10 А).
• Измерительный прибор последовательно подсоединяется в схему, состоящую из источника тока, стабилизатора напряжения и нагрузки.
• Включается секундомер.

После включения схемы следует зафиксировать значения мультиметра, а с помощью секундомера определить количество времени, которое понадобится для полной разрядки аккумулятора. После умножения силы тока на время можно получить фактическую ёмкость батареи, измеряемую в ампер/часах.

Применение данного метода для измерения ёмкости многих кислотных батарей не рекомендовано, по причине негативного воздействия полного разряда аккумулятора на его работоспособность.

Пример! Если мы заранее знаем, что подключенное к аккумулятору устройство потребляет 10 а/ч, то в зависимости от того, сколько часов оно проработает, такая и будет емкость батареи. Если в нашем случае устройство проработает 10 часов, то емкость аккумулятора составит 100 Ампер.

Внутреннее сопротивление

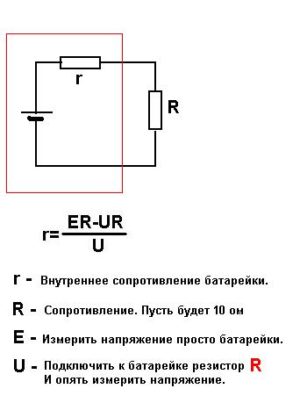

С помощью мультиметра можно легко измерить внутреннее сопротивление источника тока. Для выполнения этой операции необходимо:

• Измерить напряжение на клеммах аккумулятора.
• Подключить нагрузку и измерить падение напряжения и силу тока в цепи.
• Произвести вычисления по формуле R = U/I, где R – внутреннее сопротивление, U – величина разности напряжения на клеммах аккумулятора до включения нагрузки и после, I – сила тока в цепи.

Этот метод подходит для измерения практически любого типа аккумуляторов и батарей.

Высокий ток утечки

Ток утечки

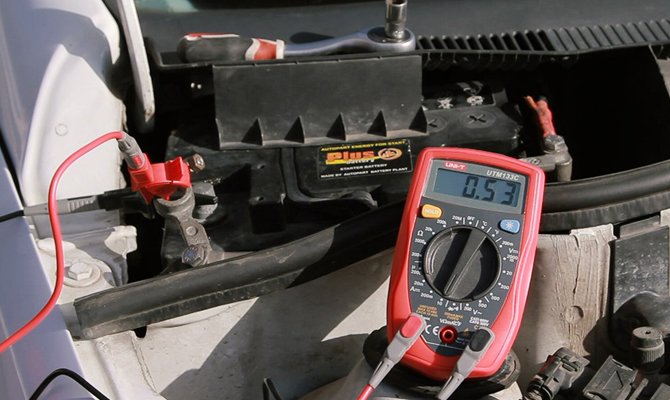

Измеление тока утечки осуществляется очень просто. Чтобы определить этот параметр необходимо перевести мультиметр в режим измерения силы тока, подключить минусовую клемму батареи к устройству, а плюсовой выход АКБ соединить с подключаемым кабелем через тестер.

Величина тока утечки будет отображена на цифровом дисплее. При измерении тока утечки на автомобиле следует перевести мультиметр в режим измерения сопротивления (10 А), а все потребители электроэнергии должны быть отключены.

Перезаряд

Для определения перезаряда мультиметр следует перевести в режим измерения напряжения. После определения вольтажа следует сравнить показатели номинального значения батареи с полученными в результате измерения. Если последние будут более чем на 20% превышать нормальные показатели, то это будет говорить о том, что аккумулятор перезаряжен.

Перезаряд аккумулятора является достаточно опасным явлением. Кислотные аккумуляторы, в этом случае, начинают закипать с образованием взрывоопасного газа. Литий-ионные батареи могут загореться или взорваться, если их заряжать выше нормы.

Подключаем провода

У мультиметра на лицевой панели есть несколько гнёзд. Правильное подключение кабелей со щупами — гарантия правильных измерений. Чёрный провод включается в гнездо «Общее» или «Com». Красный же нужно включить в гнездо с единицами измерений — кратко этот кабельный ввод называют «ADC». Чёрный провод отвечает за «минус», красный — за «плюс». Аккумулятор в любом случае источник постоянного, а не переменного тока. Поэтому полярность при измерении важна.

Выбор и подготовка прибора

При принятии решения, каким лучше типом мультиметра проверить АКБ, меньшее предпочтение пользователи отдают стрелочным приборам. Связано это не только с классом точности, но и сложностью в интерпретации полученных результатов. Использование же цифровых приборов удобнее в плане подготовки к работе и наглядности полученного результата.

Перед тем как проверить аккумулятора автомобиля мультиметром, тестер нужно правильно настроить. Для этого сначала проверяют исправность элементов питания. Если при включении цифрового прибора на его экране высвечивается пиктограмма с мигающей батарейкой, это означает, что питающий элемент необходимо заменить. Для стрелочного прибора сигналом о замене питающего элемента будет невозможность установить стрелку в нулевое положение. Для корректного получения результата следует не только использовать настроенный прибор, но и проследить за окружающей температурой. Оптимальной температурой считаются 20 градусов по Цельсию.

Настройка цифрового прибора заключается лишь в правильном выборе диапазона измерения и подключении измерительных проводов, в то время как аналоговый прибор перед использованием потребуется откалибровать. Так, перед измерением ёмкости АКБ понадобится установить стрелку в нулевое положение. Для этого, закорачивая зажимы щупов между собой, крутят ручку потенциометра, выведенную на корпус устройства.

Если откалибровать прибор не удаётся, то просто выполняется замена элементов питания. Перед измерением напряжения мультиметр также калибруется путём поворота ручки установки нуля до тех пор, пока стрелка не переместится на деление, обозначающее начало отсчёта шкалы.

Преимущества и недостатки устройства

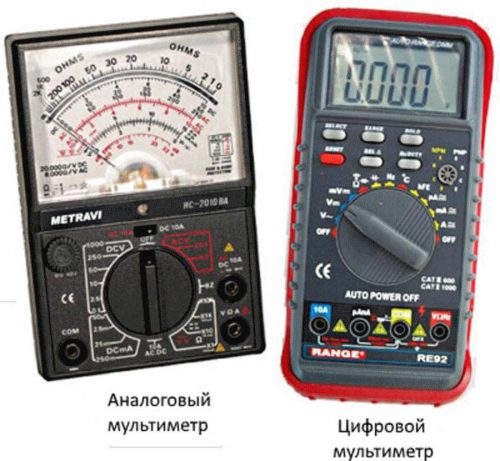

Перечислим преимущества цифровых устройств от аналоговых:

1. Не нужно выставлять «ноль».
2. Повышенная точность.
3. Автонастройка.
4. Высокое входное напряжение.

Цифровой и аналоговый прибор

Основные недостатки:

1. Зависимость яркости дисплея от зарядки.
2. За нагревом счётчика следуют погрешности.
3. Предельное напряжение.
4. Высокая стоимость.

Технология проверки

Необходимо выполнить следующие действия:

1. Поставить мультиметр в режим измерения тока (DCA) на 10 или 20 ампер.
2. Черный щуп (−) установить в гнездо COM.
3. Красный щуп (+) установить в гнездо 10 ADC.
4. Если проверка будет осуществляться в разрыв «массы», то с АКБ снимается минусовая клемма, к ней подключается один из проводов мультиметра, а другой провод подключается на минус аккумулятора. Полярность проводов здесь не важна.
5. Если проверка будет осуществляться в разрыв «плюса», то с АКБ снимается плюсовая клемма. Минусовой провод амперметра подключается к клемме автомобиля, а плюсовой провод — к «+» аккумуляторной батареи.

Перед проверкой отключают в автомобиле все потребители энергии. Затем, примерно через минуту после полного отключения, мультиметр подключают в разрыв цепи. Если амперметр показывает 0, значит, утечки тока нет, а если выдаются другие показания, пусть даже минимальные, — необходимо искать точную причину утечки.

Для этого последовательно и по одному вытаскивают и ставят обратно все реле и предохранители. Так станет доподлинно известно, что является «слабым звеном».

Необходимо проявлять бдительность: если еще в момент снятия клемм с аккумулятора появляются искры, то проводить проверку обычным мультиметром достаточно опасно — есть риск сжечь устройство.

Как проверить утечку аккумулятора мультиметром?

Утечка тока – это показатель, который обозначает расход энергии на поддержание функционирования подключенных к неповрежденной электрической цепи сторонних приборов. Для каждой АКБ существует значение минимальной утечки тока, которое относительно автомобильной батареи в среднем составляет 55–80 мА.

В этот показатель входит обеспечение работы памяти магнитолы, системы впрыска топлива, сигнализации и ряда других вспомогательных систем. Совокупное значение не должно превышать 60–70 мА. Если утечка выше – то аккумулятор будет слишком быстро разряжаться и его придется менять. Это также важно, как знать, какую сигнализацию выбрать?

Чтобы знать, как проверить утечку аккумулятора мультиметром, следует сделать следующее:

• Подготовьте транспортное средство к замеру. Отключите все, расходующее электрический заряд системы, и подождите пару минут.
• Снимите положительную клемму с автомобильного АКБ.
• Щуп мультиметра с отрицательным значением подключаете к клемме машины.
• Провод с плюсом – к энергобатарее.

После этого необходимо снять показания с экрана прибора. Если они превышают норму, то вам надо по одному отключать и ставить обратно реле и предохранители, замеряя изменения тока утечки. После отсоединения одного из реле цифры придут в норму, следовательно оно и является слабым звеном цепи.

Проверка работоспособности АКБ мультиметром — особенности и недостатки способа

Как проверить аккумулятор мультиметром? Для определения степени заряженности достаточно измерить напряжение на клеммах, при этом АКБ должна быть полностью отключена от нагрузки и выдержана в таком состоянии не менее 2 часов. Выставляем на мультиметре нужный режим и предел измерения (см. раздел выше). Подключаем, измеряем напряжение и сверяемся с табличкой, приведённой ниже.

Зависимость напряжения на клеммах от степени заряженности АКБ

Напряжение на клеммах без нагрузки, В	Уровень заряда, %
малосурьмянистые (Sb/Sb) и гибридные (Sb/Ca)	кальциевые (Ca/Ca) и AGM/Gel (Ca/Ca)
12,51–12,66	12,66–12,81	100
12,31–12,46	12,46–12,61	75
12,1–12,25	12,26–12,41	50
11,92–12,07	11,86–12,01	25
11,75–11,90	11,66–11,81	0

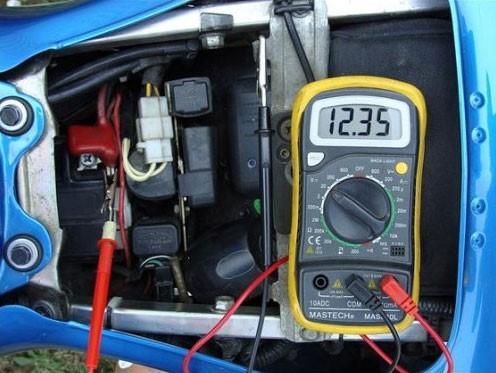

На фото ниже на клеммах батареи напряжение составляет 12,83 В, АКБ кальциевая, а значит, она заряжена на 100 %.

Метод достаточно прост, но работает лишь в том случае, если аккумуляторная батарея заведомо исправна и мы просто решили оценить степень её заряженности. Если АКБ старенькая, то измерение «холостого» напряжения ничего не даст. Без нагрузки оно может быть нормальным, но достаточно включить, скажем, фары головного света, как те же 12,8 В превратятся в 9–10.

Таким образом, для более-менее качественной проверки АКБ одного мультиметра мало. Нужно измерять напряжение на нагруженном аккумуляторе. Как говорится, проверить его на амперы. В качестве нагрузки будем использовать лампу головного света мощностью 55 Вт.

Прежде всего, измеряем напряжение на ненагруженной АКБ (см. выше), показания записываем. Теперь подключаем нагрузку и ждём 2–3 минуты. Не отключая нагрузку снова измеряем напряжение. Если оно снизилось не более чем на 0,3–0,4 В, то есть вероятность, что АКБ исправна.

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники. Задать вопрос Важно! Всё вышесказанное справедливо для заряженного не менее чем на 75 % аккумулятора. Если заряд меньше, то снижение напряжения может быть больше. Это не повод для паники. Полностью заряжаем АКБ и проводим повторный тест.

Тесты аккумуляторной батареи на уровень емкости

Понятие емкости АКБ означает то, какое время она может проработать с оптимальной отдачей определенного количества заряда при определенных показателях U. Емкость измеряется в ампер-часах, и на каждом аккумуляторе, как правило, проставлены показатели его номинальной емкости. Самый распространенный способ проверки уровня емкости батареи — это использовать для нее определенную нагрузку.

Лучше всего будет использовать нагрузку, временно выкрутив автомобильную фару, потому что фара имеет подходящую по всем параметрам мощность 35-40 Ватт. Это означает, что фара при подключении к аккумулятору заберет нужную половину тока для того, чтобы можно было узнать, в норме ли находится емкость АКБ. Если фара будет быстро гаснуть, значит, емкости в батарее, к сожалению, недостаточно.

Для того, чтобы определить, в норме ли емкость АКБ, нужно сделать следующее:

• отключить батарею от генератора автомобиля;
• подключить фару-нагрузку;
• оставить батарею в таком положении, пусть работает под нагрузкой около двух минут;
• отсоединить фару;
• выставить на мультиметре режим измерения вольтажа (напряжение);
• произвести замеры показателей.

При исправности и достаточном уровне емкости аккумулятора U обязательно должно превышать 12,4 В. Эту цифру следует запомнить. Если напряжение проверяемой АКБ составляет 12,4 В и меньше — это тревожный сигнал о том, что с такими показателями батарея не сможет долго проработать и в любое время может выйти из строя.

Также можно проверить, в норме ли емкость батареи, используя способ под названием «контрольный разряд». Это значит, что АКБ нужно зарядить и провести ей нагрузку так, чтобы обеспечить силу тока при разрядке, равную той, которая обозначена в техническом паспорте аккумулятора.

Для этого проводим следующие действия:

• полностью заряжаем батарею;
• проводим нагрузку в соответствии с показателями, обозначенными в ее техпаспорте;
• в цепь подключаем мультиметр — он будет показывать уровень ампеража;
• следить за показаниями мультиметра и отметить время, в течение которого ампераж уменьшится на 50 процентов и больше;
• сравнить полученные данные с данными тока в техпаспорте аккумулятора.

Если различия между этими показателями небольшие, батарея вполне годна к дальнейшему использованию, емкость в порядке. Если же разница большая, это сигнал к тому, чтобы либо пора зарядить АКБ, либо произвести ее замену при необходимости. Непосредственно цифр, указывающих на емкость батареи, с помощью тестера не получить.

Проверка под нагрузкой (измеряется напряжение)

Предварительно аккумулятор полностью заряжают (U = 12,6–12,7 В) и убеждаются с помощью ареометра, что плотность соответствует 1,27. Далее понадобится мультиметр, который нужно переключить в режим измерения напряжения, и лампа от фары на 40–45 Вт. Её подсоединяют прямо к клеммам батареи и оставляют светить 3 минуты. Затем смотрят напряжение на АКБ. Его значение – не ниже 12,4 В. Если это так, с ёмкостью всё в порядке.

Как проверить «ампераж» аккумулятора мультиметром?

Чтобы определить силу тока, которую выдает ваша АКБ, понадобится создать цепь с нагрузкой. В ее роли выступает любой прибор или оборудование, потребляющее электроэнергию. Для замера понадобится предпринять следующие действия:

• Прибор устанавливается в режим замера ампер, а переключатель на нем – на переменный ток, который обозначается английскими литерами AC.
• Отсоединяете клемму с плюса батареи и на ее место ставите отрицательный провод измерительного прибора.
• К оборудованию, которое выступает в качестве нагрузки, присоединяете отрицательную клемму АКБ и щуп измерителя с положительным зарядом.
• В зависимости от конструкции, смотрите на высветившееся число или отсчитываете его на шкале прибора.

Исправный и полностью заряженный аккумулятор демонстрирует показатели в пределах 12,6–13 В.

Как проверить заряд аккумулятора автомобиля мультиметром

Проверка обычных аккумуляторов для бытовых приборов проводится сравнительно редко – ведь для оценки их работоспособности достаточно просто установить элемент в мало потребляющий энергию прибор, который с новой батарейкой успешно работает. Если после установки аккумулятора он работать перестал – элемент можно выбросить.

Другое дело – автомобильные аккумуляторы. Их стоимость весьма существенна, а проблемы с уровнем заряда возникают часто. Поэтому вопрос о том, как проверить аккумулятор автомобиля мультиметром, возникает у многих автомобилистов.

Самый простой способ замера – проверка напряжения на клеммах при отсутствии нагрузки.

Для этого специальные «клещи» или «крокодилы» подсоединяют к клеммам аккумулятора и считывают показатели прибора. Его регулятор предварительно устанавливается на секторе проверки напряжения (маркировка DCV или V-) в положение, соответствующее 20 В (номинальное напряжение автомобильных аккумуляторов обычно 12 В). Далее заряд оценивается в соответствии со шкалой плотности электролита при разных уровнях заряда и температурах.

При проверке обязательно следует отключить АКБ от бортовой проводки автомобиля. Для более точной оценки желательно нахождение машины в покое 5…6 часов.

Если этот метод не дает полной информации, встает вопрос о том, как провести дополнительную проверку. В качестве таковой используется оценка емкости аккумулятора. Под этим термином понимается время его работы с оптимальной отдачей заряда при определенном уровне напряжения. Емкость измеряется в ампер-часах. Простейший вариант тестирования – подключение небольшой «типичной» нагрузки. В случае с автомобилем это может быть его фара. Подключив к АКБ фару и дав ей проработать пару минут, можно оценить емкость аккумулятора. Если фара быстро гаснет, светит тускло – требуется зарядка.

При недостаточности визуальной оценки можно использовать мультиметр. Для этого после снятия нагрузки подключается прибор в положении измерения напряжения. Показатель выше 12,4 В свидетельствует о нормальном заряде. Если же значение ниже – устройство требует зарядки.

Еще один вариант для оценки емкости – «контрольный разряд». Для этого необходимо:

1. полностью зарядить источник питания;
2. подсоединить максимальную, указанную в техпаспорте нагрузку, с включением в цепь мультиметра. Прибор выставляется на измерение ампеража на уровень выше номинального для АКБ;
3. далее под нагрузкой отслеживается время, за которой ампераж устройства упадет наполовину.

Если полученный показатель отличается от указанного в паспорте незначительно, аккумулятор пригоден к дальнейшему использованию. Если разница более 15% — стоит подумать о замене аккумулятора.

Проверка «на скорую руку»

При невозможности устроить полноценное тестирование можно быстро выяснить примерные параметры аккумулятора. Для этого необходимо:

• проверяется напряжение на клеммах в незаведенном автомобиле. Оно должно составлять примерно 12,7 В;
• после того, как машина завелась, напряжение проверяется снова. Оптимальное значение – 14,6 В (подъем в момент пуска двигателя нормален);
• далее подключается нормальная для данного авто нагрузка – фары ближнего света, обогрев салона. Идеальный вольтаж в данном случае 14,6 В.

Как проверить напряжение аккумулятора мультиметром?

Можно произвести замер напряжения при включенном двигателе. Удовлетворительным показателем считается значение в 13,5–14 В. Оно указывает, что АКБ можно смело продолжать использовать.

Если число на измерительном приборе превышает 14,2 В, то аккумулятор не заряжается полностью, а генератор работает в усиленном режиме, чтобы снабдить все зависимые системы автомобиля энергией. Но следует учитывать окружающую обстановку при замере, холодной зимней ночью батарея могла разрядиться и генератор вырабатывает увеличенное напряжение, чтобы ее заполнить. Подождите 10–15 минут и повторите процедуру. Если значения снизились – все в порядке.

Если, при проверке мультиметром напряжения аккумулятора, с запущенным двигателем и отключении расходующих электроэнергию системах прибор показывает ниже 13 В, то это указывает на перебои в работе генератора, который не в состоянии заполнить АКБ до необходимого уровня.
