Превращение механической энергии в электрическую

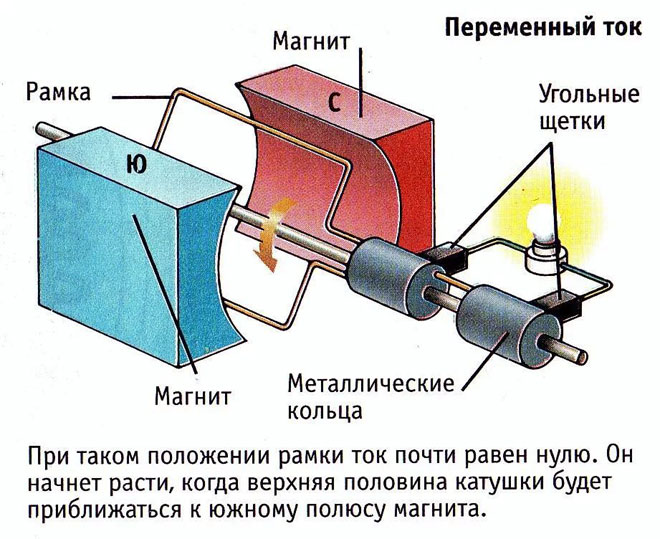

Любой генератор работает по принципу магнитной индукции. Самый простой генератор переменного тока можно представить, как катушку, которая вращается в магнитном поле. Также есть вариант, при котором катушка остается неподвижной, но магнитное поле только её пересекает. Именно во время этого движения и вырабатывается переменный ток. По такому принципу функционирует огромное количество генераторов во всем мире, объединенных в систему электроснабжения.

Устройство и конструкция генератора переменного тока

Стандартный электрогенератор имеет следующие компоненты:

  • Раму, к которой закреплен статор с электромагнитными полюсами. Изготовлена она из металла и должна выполнять защитную функцию всех элементов механизма.
  • Статор, к которому крепится обмотка. Изготавливается он из ферромагнитной стали.
  • Ротор – подвижный элемент, на сердечнике которого располагается обмотка, образующая электрический ток.
  • Узел коммутации, который отводит электричество с ротора. Представляет собой систему подвижных токопроводящих колец.

Как устроен генератор переменного тока - назначение и принцип действия

В зависимости от назначения, генератор имеет определенные особенности конструкции, но существуют два компонента, которыми обладает любое устройство, конвертирующее механическую энергию в электричество:

  1. Ротор – подвижная цельная деталь из железа;
  2. Статор – неподвижный элемент, который изготовлен из железных листов. Внутри него есть пазы, внутри которых располагается проволочная обмотка.

Для получения большей магнитной индукции, между этими элементами должно быть небольшое расстояние. По своей конструкции генераторы бывают:

  • С подвижным якорем и статическим магнитным полем.
  • С неподвижным якорем и вращающимся магнитным полем.

В настоящее время более распространено оборудование с вращающимися магнитными полями, т.к. значительно удобнее снимать электрический ток со статора, чем с ротора. Устройство генератора имеет немало сходств с конструкцией электродвигателя.

Как устроен генератор переменного тока - назначение и принцип действия

Какой ток вырабатывает генератор

Характеристика тока, который вырабатывается генератором, зависит от его конструкции. Как уже стало понятно, и переменный генератор, и постоянный генератор содержат в своей конструкции электрический или постоянный магнит, создающий поток магнитного поля. В обоих случаях можно найти обмотку из медного проводника. Она вращается и, занимая различные положения в поле магнита, создает наведенную ЭДС.

Если представить, что обмотка разделена на две одинаковые части, то они поочередно будут занимать то горизонтальное, то вертикальное положение. ЭДС будет сначала максимальной, а затем нулевой. Это и будет генерация переменного тока.

Обратите внимание! Если в процессе полуоборота каким-либо образом переключить потребитель энергии, то он будет получать уже постоянный, но пульсирующий ток. В этом и отличие.

Генератор переменного тока: устройство, принцип работы, назначение генератора
Характеристика переменного и постоянного электрических токов

Принцип работы генератора переменного тока:  типы устройств

Генератор переменного тока: устройство, принцип работы, технические характеристики и 7 видов приборов

С ростом научного прогресса и получением электрического тока, являющимся одним из основных видов энергии, жизнь человека стала намного комфортнее. Ведь благодаря ему, а точнее, его работе, приводятся в движение различные механизмы, освещаются и обогреваются помещения и так далее.

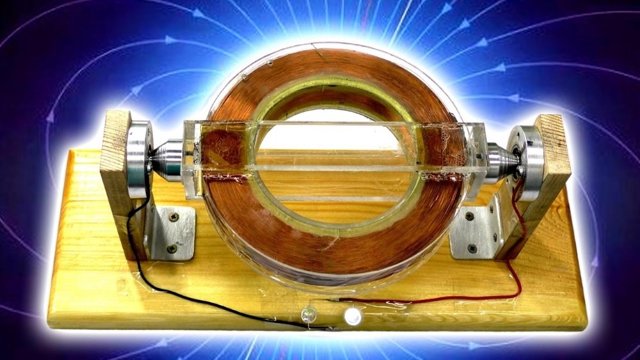

Генератор переменного тока: устройство, принцип работы, технические характеристики и 7 видов приборов

Ток в проводнике появляется за счёт электродвижущей силы (ЭДС), заставляющей перемещаться частицы, несущие заряд в проводнике. Если проводник испытывает воздействие магнитного поля, то это явление называется электромагнитной индукцией.

Иными словами, если соблюдается следующее условие: двигается проводник в магнитном поле или электромагнитное поле совершает движение вокруг проводника, то в последнем появляется электрический ток. В результате этого явления были созданы трансформаторы, электродвигатели и генераторы.

Генератор тока является электрической машиной, преобразующей механическую энергию в электрическую. Это примитивное устройство, состоящее из проводника, представляющего замкнутый контур и вращающийся между полюсами магнита.

В современных генераторах этот контур содержит минимум три обмотки, необходимые для создания большей ЭДС. Для чёткого понимания предназначения и процессов, протекающих при преобразовании электроэнергии, нужно ознакомиться с устройством и принципом действия генератора (ЭГ).

Устройство генератора

Практически все они похожи по своему устройству, но есть некоторые отличия — это способ приведения механической части в движение (рисунок 1).

Он состоит из основных узлов:

  • корпус;
  • статор;
  • ротор, или якорь;
  • коробка коммутации.

Ещё один важный элемент — обгонная муфта генератора. Об особенностях её работы и ремонта читайте в материале нашего эксперта.

Генератор переменного тока: устройство, принцип работы, технические характеристики и 7 видов приборов

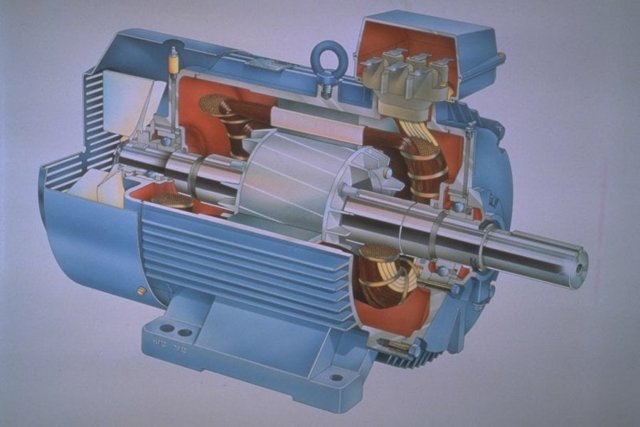

Рисунок 1. Генератор в разрезе

Корпус, выполняющий функцию рамы, служит для крепления всех основных частей. Кроме того, в нём устанавливаются подшипники, необходимые для плавного вращения вала и увеличения срока службы устройства. Корпус изготавливают из прочного металла, а также он служит для защиты внутренних частей машины от внешних повреждений.

Статор имеет магнитные полюса, представленные в виде закреплённой обмотки для возбуждения магнитного потока Ф. Выполняется из спецстали, которая называется ферромагнитной.

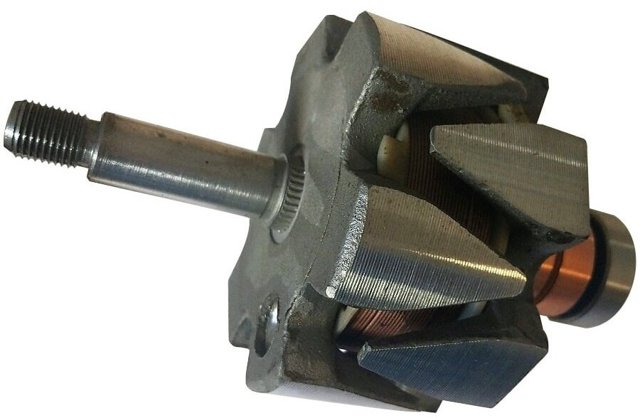

Ротор является подвижной частью, причем его приводит в движение какая-либо сила. В результате на якоре (роторе) образуется разность потенциалов или напряжение (U). Узел (коробка) коммутации, необходим для отведения электричества от ротора.

Он состоит из проводящих колец, соединённых с графитовыми токосъёмными контактами.

Принцип действия

Закон электромагнитной индукции является основным принципом действия генератора переменного тока. Устройство и принцип работы практически одинаковы для всех типов. Происходит индукция, в результате которой появляется ЭДС в контуре, при вращении в однородном магнитном поле. Это магнитное поле вращается.

Работает генератор переменного тока следующим образом:

  • ротор является магнитом, передающим при вращении магнитное поле в обмотки статора;
  • статор представляет собой катушки, к которым подведены провода для съёма электрической энергии;
  • при возникновении U происходит его съём.

Генератор переменного тока: устройство, принцип работы, технические характеристики и 7 видов приборов

Кольца выполняются из медного проводника, вращаются с ротором и валом одновременно. Щётки служат для передачи тока с вала на кольца. Разновидностей очень много и, следовательно, их можно классифицировать по следующим признакам:

  • конструктивный план;
  • метод возбуждения;
  • количество фаз: однофазные, двухфазные и трёхфазные;
  • тип соединения обмоток статора.

По конструктивному плану бывают с неподвижными полюсами и якорем (он вращается) и, наоборот, с вращающимися магнитными полюсами (якорь остаётся неподвижным). Последний вид получил широкое распространение, благодаря получению большего тока.

При вращении ротора, полюсные наконечники которого имеют минимальный зазор между статором для создания максимального Ф, происходит генерация ЭДС в витках статорной катушки.

Наконечники подбираются такой формы, чтобы U было близко к синусоидальному.

По методу возбуждения также делятся на подвиды.

  1. Обмотки питаются постоянным током (независимое возбуждение). Эта модель приводится в действие при помощи другого генератора.
  2. Питается своим же выпрямленным током (с самовозбуждением).
  3. Возбуждение от постоянных магнитов.

Наиболее часто применяется соединение звездой и нейтральный провод, который выполняет роль компенсатора фазовых перекосов. Кроме того, нулевой провод позволяет исключить постоянную составляющую при возникновении вредоносных кольцевых токов (далее I), снижающих мощность и влияющих на нагрев.

К генератору, обмотки которого соединены по типу звезды, подключается активная нагрузка с нейтральным проводом. Кроме того, бывает соединение треугольником , которое применяется редко.

При таком подключении обмоток можно подключать устройства небольшой мощности. Генераторы отличаются между собой техническими параметрами.

Технические параметры

Генераторы отличаются также основными величинами, которые являются техническими параметрами. Среди всего числа можно выделить наиболее значимые:

  • электрическое U;
  • вырабатываемый I;
  • мощность (далее P);
  • частота вращения (обороты в минуту);
  • коэффициент P — cos ф.

Регулируется U благодаря изменению Ф при последовательном подключении в цепь обмоток возбуждения регуляторов U (переменный резистор или электронный регулятор U). При наличии генератора-возбудителя ток непосредственно регулируется на нём. При использовании генераторов переменного U от постоянных магнитов следует применить стабилизаторы U или регуляторы.

Читайте также:  Лучшие стиральные машины с вертикальной загрузкой: рейтинг года

Генератор переменного тока: устройство, принцип работы, технические характеристики и 7 видов приборов

При подключении в цепь используют параллельное соединение ЭГ, один из которых считается резервным. Для подключения резервного ЭГ к шинам-проводникам нужно выполнять условие равенства ЭДС и U на этих шинах.

Также фазовый сдвиг должен быть равен нулю. Этот процесс получил название синхронизации ЭГ.

Для осуществления синхронизации генератора с сетью применяют синхроскоп, представляющий обыкновенную лампу накаливания и вольтметр (нулевой).

Синхроскоп подключается к генератору последовательно. При пуске генератора регулируется I возбуждения. Если генератор синхронизирован, то лампы гаснут, а до этого — моргают.

Чем чаще они моргают, тем быстрее процесс синхронизации и регулировка близятся к завершающей стадии. Нужно обратить внимание на вольтметр, который должен при синхронизированном ЭГ показывать значение, равное 0.

Более подробную информацию о том, как проверить генератор, вы сможете найти в интересном материале нашего специалиста.

Основное предназначение

Генераторы широко используются для производства электроэнергии и представляют собой огромные машины, вырабатывающие ток высокой мощности. Однако не все разновидности имеют такие габариты.

Устройства, применяемые в автотранспорте, используются в качестве источников U.

Это очень удобно, так как ходовая часть транспорта совершает механические движения и глупо не воспользоваться этим видом энергии для вращения ЭГ.

Генераторы трёхфазного типа переменного тока применяются вместе с мостовым выпрямителем и используются для зарядки аккумулятора.

Кроме того, они используются для питания электропотребителей, например, системы зажигания, световой сигнализации и освещения, бортового компьютера и так далее. Подключается устройство к регулятору U, благодаря которому величина U остается постоянной.

В авто применяются устройства переменного тока, так как они имеют меньшие размеры относительно своих собратьев — ЭГ постоянного U.

Генератор переменного тока: устройство, принцип работы, технические характеристики и 7 видов приборов

Схема подключения генератора на ВАЗ 2107

Схема зарядки ВАЗ 2107 зависит от того, какой применяется тип генератора. Чтобы подзарядить аккумуляторную батарею на таких авто, как: ВАЗ-2107, ВАЗ-2104, ВАЗ-2105, которые стоят на карбюраторном двигателе, будет необходим генератор типа Г-222 или его аналог с максимальным током отдачи в 55А. В свою очередь автомобили ВАЗ-2107 у которых инжекторный двигатель используют генератор 5142.3771 или его прототип, который называется генератором повышенной энергии, с максимальным током отдачи 80-90А. Также можно устанавливать более мощные генераторы с током отдачи до 100А. Абсолютно во все виды генераторов переменного тока встраиваются выпрямительные блоки и регуляторы напряжения, они, как правило, изготовлены в одном корпусе со щетками либо съемные и крепятся на самом корпусе.

Схема зарядки ВАЗ 2107 имеет незначительные отличия в зависимости от года изготовления автомобиля. Самым главным отличием есть наличие или отсутствие контрольной лампы заряда, которая расположена на панели приборов, также способ ее подключения и наличие либо отсутствие вольтметра. Такие схемы в основном используются на карбюраторных автомобилях, тогда как на авто с инжекторными двигателями схема не меняется, она идентична с теми автомобилями, которые изготовлялись ранее.

Обозначения генераторных установок:

  1. “Плюс” силового выпрямителя: “+”, В, 30, В+, ВАТ.
  2. “Масса”: “-”, D-, 31, B-, M, E, GRD.
  3. Вывод обмотки возбуждения: Ш, 67, DF, F, EXC, E, FLD.
  4. Вывод для соединения с лампой контроля исправности: D, D+, 61, L, WL, IND.
  5. Вывод фазы: ~, W, R, STА.
  6. Вывод нулевой точки обмотки статора: 0, МР.
  7. Вывод регулятора напряжения для подсоединения его в бортовую сеть, обычно к “+” аккумуляторной батареи: Б, 15, S.
  8. Вывод регулятора напряжения для питания его от выключателя зажигания: IG.
  9. Вывод регулятора напряжения для соединения его с бортовым компьютером: FR, F.

Схема генератора ВАЗ-2107 тип 37.3701

  1. Аккумуляторная батарея.
  2. Генератор.
  3. Регулятор напряжения.
  4. Монтажный блок.
  5. Выключатель зажигания.
  6. Вольтметр.
  7. Контрольная лампа заряда аккумуляторной батареи.

При включении зажигания плюс от замка идет к предохранителю № 10, а затем уже поступает на реле контрольной лампы заряда аккумуляторной батареи, потом идет к контакту и на вывод катушки. Второй вывод катушки взаимодействует с центральным выводом стартера, где соединяются все три обмотки. Если контакты реле замыкаются, то и контрольная лампа горит. При запуске двигателя генератор вырабатывает ток и на обмотках появляется переменное напряжение 7В. Через катушку реле проходит ток и якорь начинает притягиваться, при этом контакты размыкаются. Генератор № 15 через предохранитель № 9 пропускает ток. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.

Как устроен генератор переменного тока – назначение и принцип действия

Люди пользуются энергией электрического тока практически во всех сферах своей деятельности. Сейчас нелегко представить жизнь без электричества, которое с помощью специального оборудования преобразуется из механической энергии. Рассмотрим подробнее, как происходит этот процесс, и как устроены современные генераторы.

Генератор переменного тока: устройство, принцип работы, назначение генератора

Кому нужен дровяной электрогенератор

Электрогенератор, работающий на дровах, больше всего подходит для обеспечения резервного источника питания на даче или в небольшом доме, а также как основной автономный источник электричества в походе или во время отдыха на природе.

Кроме выработки электричества печь-генератор выполняет основную функцию — нагревает помещение

, кроме того, на ней можно приготовить еду и вскипятить воду.

Электрогенератор на вырабатывает постоянный электрический ток 12 вольт. Если подключить инвертор, то можно преобразовать постоянный ток в переменный 220 вольт.

Основные неисправности

Устройство довольно надежное и должно работать продолжительное время, но некоторые компоненты могут выходить из строя по разным причинам. Неисправности могут иметь механический или электрический характер.

Так как генератор автомобиля и аккумулятор работают неотъемлемо друг от друга, при неисправности любого из устройств загорится лампа разряда аккумулятора, а также может загореться индикатор “Check Engine”. Проверить состояние аккумулятора и диагностировать неисправность можно с помощью универсального автомобильного сканера Rokodil ScanX Pro.

фото7
Rokodil ScanX Pro

На неисправность, связанную с генератором или плохим электрическим соединением в цепи управления часто указывают ошибки P0620 и P0622.

Механические неисправности

Главной возможной поломкой может быть обрыв приводного ремня. В этом случае вращение от коленвала на ротор не будет передаваться. Всю нагрузку на себя берет аккумулятор, который начнет разряжаться. Это покажет контрольная лампа в салоне автомобиля. Чтобы избежать обрыва ремня, нужно периодически проверять его состояние и натяжение.

Также может случиться простой износ графитовых щеток. В этом случае надо менять весь щеточный узел.

Регулирование ЭДС

В связи с изменениями параметров активных нагрузок возникает необходимость в выравнивании номинальных напряжений. Несмотря на то, что ЭДС индукции синхронного генератора связана со скоростью вращения ротора, однако, из-за требований по соблюдению стабильной частоты, этим способом нельзя изменять указанный параметр. Но параметры магнитной индукции можно изменить путём снижения или увеличения магнитного потока, который зависит от количества витков обмотки индуктора и величины тока возбуждения.

Регулирование осуществляется путём включения в цепь катушек возбуждения дополнительных реостатов, электронных схем или регулировкой тока генератора-возбудителя (Рис. 4). В случае использования альтернаторов с постоянными магнитами, в таких устройствах напряжение регулируется внешними стабилизаторами.

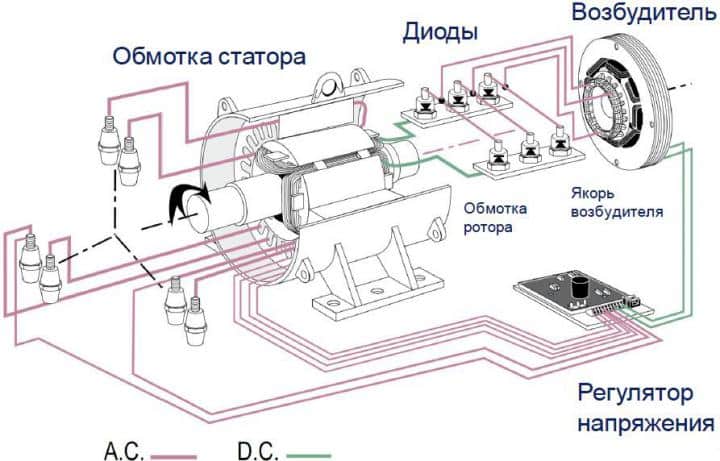

Схема регулировки напряжения
Рис. 4. Схема регулировки напряжения

Благодаря малому весу и отличным токовым характеристикам синхронные генераторы переменного тока нашли применение во всех современных автомобилях. Поскольку бортовая сеть авто использует постоянный ток, конструкции автомобильных генераторов оборудованы трехфазным выпрямителем. Для выпрямляемых переменных токов частота не имеет значения, а вот напряжение должно быть стабильно. Этого добиваются с помощью внешних электронных устройств. На рисунке 5 представлена электрическая схема подключения генератора к бортовой сети современного автомобиля.

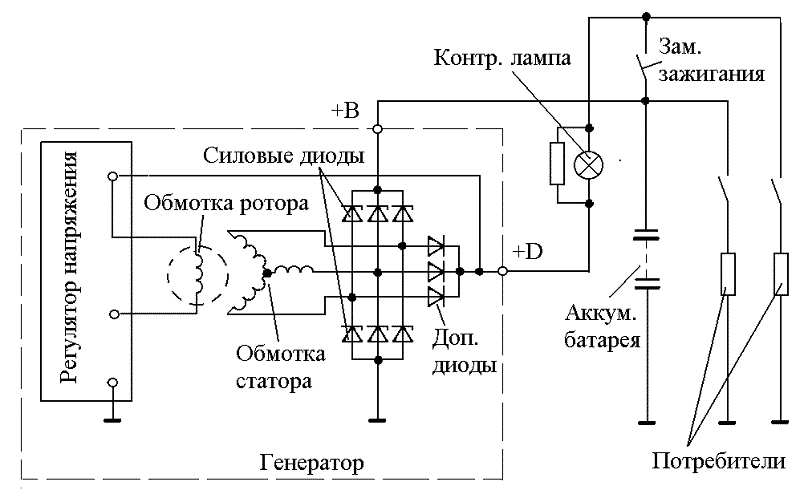

Схема подключения генератора к бортовой сети авто
Рис. 5. Схема подключения генератора к бортовой сети авто

Технические параметры

Генераторы отличаются также основными величинами, которые являются техническими параметрами. Среди всего числа можно выделить наиболее значимые:

  • электрическое U;
  • вырабатываемый I;
  • мощность (далее P);
  • частота вращения (обороты в минуту);
  • коэффициент P — cos ф.

Регулируется U благодаря изменению Ф при последовательном подключении в цепь обмоток возбуждения регуляторов U (переменный резистор или электронный регулятор U). При наличии генератора-возбудителя ток непосредственно регулируется на нём. При использовании генераторов переменного U от постоянных магнитов следует применить стабилизаторы U или регуляторы.

Читайте также:  Выбор пылесоса исходя из функции моющей уборки

При подключении в цепь используют параллельное соединение ЭГ, один из которых считается резервным. Для подключения резервного ЭГ к шинам-проводникам нужно выполнять условие равенства ЭДС и U на этих шинах. Также фазовый сдвиг должен быть равен нулю. Этот процесс получил название синхронизации ЭГ. Для осуществления синхронизации генератора с сетью применяют синхроскоп, представляющий обыкновенную лампу накаливания и вольтметр (нулевой).

Чем чаще они моргают, тем быстрее процесс синхронизации и регулировка близятся к завершающей стадии. Нужно обратить внимание на вольтметр, который должен при синхронизированном ЭГ показывать значение, равное 0.

Принцип действия

Закон электромагнитной индукции является основным принципом действия генератора переменного тока. Устройство и принцип работы практически одинаковы для всех типов. Происходит индукция, в результате которой появляется ЭДС в контуре, при вращении в однородном магнитном поле. Это магнитное поле вращается.

Работает генератор переменного тока следующим образом:

  • ротор является магнитом, передающим при вращении магнитное поле в обмотки статора;
  • статор представляет собой катушки, к которым подведены провода для съёма электрической энергии;
  • при возникновении U происходит его съём.

Кольца выполняются из медного проводника, вращаются с ротором и валом одновременно. Щётки служат для передачи тока с вала на кольца. Разновидностей очень много и, следовательно, их можно классифицировать по следующим признакам:

  • конструктивный план;
  • метод возбуждения;
  • количество фаз: однофазные, двухфазные и трёхфазные;
  • тип соединения обмоток статора.

По конструктивному плану бывают с неподвижными полюсами и якорем (он вращается) и, наоборот, с вращающимися магнитными полюсами (якорь остаётся неподвижным). Последний вид получил широкое распространение, благодаря получению большего тока. При вращении ротора, полюсные наконечники которого имеют минимальный зазор между статором для создания максимального Ф, происходит генерация ЭДС в витках статорной катушки. Наконечники подбираются такой формы, чтобы U было близко к синусоидальному.

По методу возбуждения также делятся на подвиды.

  1. Обмотки питаются постоянным током (независимое возбуждение). Эта модель приводится в действие при помощи другого генератора.
  2. Питается своим же выпрямленным током (с самовозбуждением).
  3. Возбуждение от постоянных магнитов.

Наиболее часто применяется соединение звездой и нейтральный провод, который выполняет роль компенсатора фазовых перекосов. Кроме того, нулевой провод позволяет исключить постоянную составляющую при возникновении вредоносных кольцевых токов (далее I), снижающих мощность и влияющих на нагрев.

К генератору, обмотки которого соединены по типу звезды, подключается активная нагрузка с нейтральным проводом. Кроме того, бывает соединение треугольником , которое применяется редко.

При таком подключении обмоток можно подключать устройства небольшой мощности. Генераторы отличаются между собой техническими параметрами.

Схема генератора переменного тока

Принцип работы электрогенератора: в тот момент, когда половина обмотки находится на одном из полюсов, а другая на противоположном, ток движется по цепи от минимального до максимального значения и обратно.

Применение генераторов переменного тока на практике

Промышленное производство мощных генераторов
Промышленное производство мощных генераторов

Применяются такие генераторы практически во всех сферах человеческой деятельности, где требуется электрическая энергия. Причем принцип ее добычи отличается только способом приведения в движение вала устройства. Так работают и гидро-, и тепло- и даже атомные станции.

Данные станции запитывают по проводам общественные сети, к которым подключается конечный потребитель, то есть все мы. Однако существует множество объектов, к которым невозможно доставить электрическую энергию таким способом, например, транспорт, стройплощадки вдали от линий электропередач, очень далекие поселки, вахты, буровые установки и прочее.

Это означает только одно – требуется свой генератор и двигатель, приводящий его в движение. Давайте рассмотрим несколько небольших и часто встречающихся в нашей жизни устройств.

Автомобильные генераторы

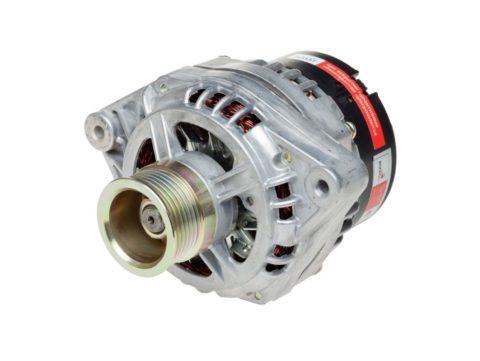

На фото - электрический генератор для автомобиля
На фото — электрический генератор для автомобиля

Кто-то возможно тут же скажет: «Как? Это же генератор постоянного тока!». Да, действительно, так оно и есть, однако таковым его делает лишь наличие выпрямителя, который этот самый ток делает постоянным. Основной принцип работы ничем не отличается – все тот же ротор, все тот же электромагнит и прочее.

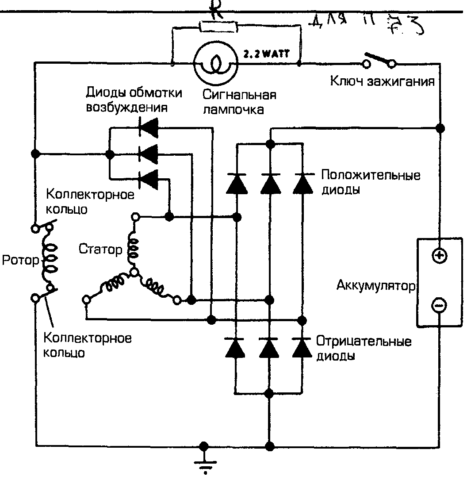

Принципиальная схема автомобильного генератора
Принципиальная схема автомобильного генератора

Это устройство функционирует таким образом, что вне зависимости от скорости вращения вала, оно вырабатывает напряжение в 12В, что обеспечивается регулятором, через который идет питание обмотки возбуждения. Обмотка возбуждения стартует, запитываясь от автомобильного аккумулятора, ротор агрегата приводится в движение двигателем автомобиля через шкив, после чего начинает индуцироваться ЭДС.

Для выпрямления трехфазного тока используется несколько диодов.

Особенности генераторов с разными типами двигателя

Автомобильные и бытовые установки могут разделяться между собой в соответствии с видом топлива, на котором они функционируют. Генераторный узел может работать на бензине или дизеле.

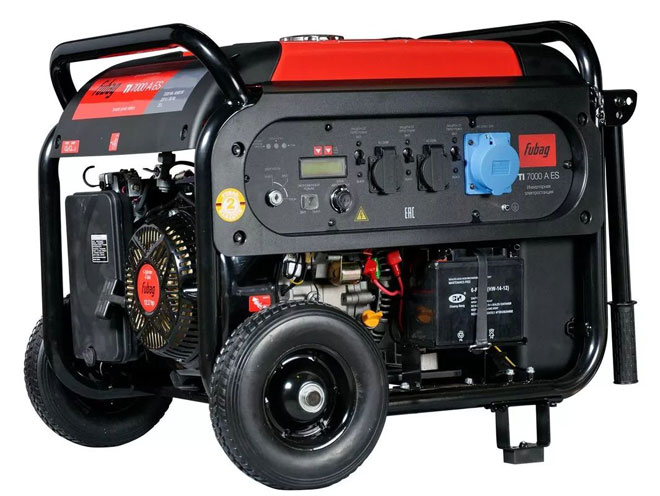

Бензогенераторы

В таких устройствах источником механической энергии является двигатель. Агрегат относится к классу четырехконтактных карбюраторных ДВС. В бензогенераторах используются двигатели, рассчитанные на 1-6 кВт. В продаже можно встретить агрегаты, разработанные для функционирования при 10 кВт, с их помощью можно обеспечить питание всех световых и электроприборов в частном доме.

Бензогенераторы могут похвастаться невысокой стоимостью и длительным ресурсом эксплуатации, хотя по сравнению с дизельными — они немного меньше. Выбор агрегата осуществляется с учетом нагрузок, в условиях которых он будет функционировать. Если узел работает с большим пусковым током и применяется для электросварки, то лучше отдать предпочтение синхронным устройствам. При выборе асинхронного типа агрегата двигатель сможет справиться с пусковыми токами. Но важно, чтобы генераторная установка была полностью загружена, в противном случае топливо будет расходоваться нецелесообразно.

Канал «Olifer TV» рассказал о выборе агрегатов для частного дома в соответствии с типом горючего, на котором он будет использоваться.

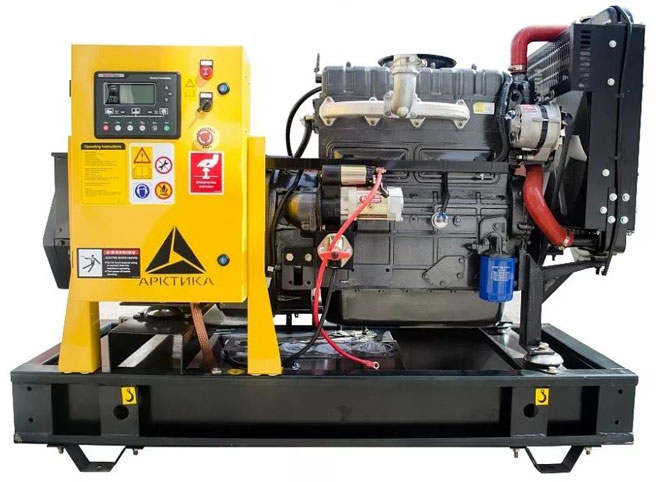

Дизельные генераторы

Такой агрегат приводит в действие мотор, функционирующий на дизеле.

В его основе используется:

  • механическая составляющая;
  • панель с кнопками, предназначенная для управления;
  • система подачи топлива;
  • охладительный узел;
  • система смазки трущихся компонентов и узлов.

Мощность генераторной установки полностью определяется аналогичным параметром самого двигателя. Если она будет невысокой, к примеру, для запитки бытового электрооборудования, то лучше отдать предпочтение бензиновым установкам. Дизельный тип агрегатов целесообразно использовать там, где требуется высокая мощность. Двигатели внутреннего сгорания обычно применяются с верхней установкой клапанов. Они обладают более компактными размерами, а также высокой надежностью.

Кроме того, дизельные ДВС при функционировании выделяют меньше токсичных газов, опасных для здоровья человека, и более удобны в плане ремонта. Специалисты рекомендуют отдать предпочтение агрегатам, корпус которых выполнен из стали, так как пластмасса имеет меньший ресурс использования.

Более надежными являются генераторные дизельные установки, не оснащенные щетками.

Напряжение, которое они вырабатывают, стабильнее. В среднем, если бак заправлен дизельным горючим под завязку, это обеспечит возможность работы генератора в течение семи часов. Если агрегат будет установлен стационарно, то его конструкцию можно дополнить внешним резервуаром для залива топлива.

Канал «Фабрика Тока» продемонстрировал работу дизельного агрегата, использующегося для обеспечения энергией частного дома.

Опции и возможности бытовых электрогенераторов

Для удобства эксплуатации производители оснащают свою продукцию рядом полезных опций, среди которых можно выделить:

  • устройство автоматического запуска агрегата при отключении электроэнергии;
  • наличие встроенного УЗО, отключающего устройство от электросети при пробое изоляции и появлении тока утечки;
  • контроль параметров и отображение их на дисплее;
  • защита от перегрузки.

При подключении к электрогенератору нагрузки, величина которой буде ниже паспортной, агрегат начнет «съедать» часть жидкого топлива впустую, не используя полностью свои возможности.

Не будет лишним наличие в комплекте поставки специального шумогасящего кожуха, топливного бака увеличенного объема, кожуха, защищающего агрегат от воздействия низкой температуры и пр.

Классификация и виды агрегатов

Все электрогенераторы можно распределить по критерию работы и по типу топлива, из которого и образуется электроэнергия. Все генераторы делятся на однофазные (выход напряжения 220 Вольт, частота 50 Гц) и трехфазные (380 Вольт с частотой 50 Гц), а также по принципу работы и типу топлива, которое конвертируется в электричество. Ещё генераторы могут использоваться в разных сферах, что определяет их технические характеристики.

Читайте также:  Электробритвы мужские лучшие из недорогих по отзывам

По принципу работы

Разделяют асинхронные и синхронные генераторы переменного тока.

Асинхронный

У асинхронных электрогенераторов нет точной зависимости ЭДС от частоты вращения ротора, но здесь работает такой термин, как «скольжение S». Оно определяет эту разницу. Величина скольжения вычисляется, поэтому некоторое влияние элементов генератора в электромеханическом процессе асинхронного двигателя все же есть.

Синхронный

Как устроен генератор переменного тока - назначение и принцип действия

Такой генератор обладает физической зависимостью от вращательного движения ротора к генерируемой частоте электроэнергии. В таком устройстве ротор является электромагнитом, состоящим из сердечников, обмоток и полюсов. Статором являются катушки, которые соединены по принципу звезды, и имеющими общую точку – ноль. Именно в них вырабатывается электрический ток.
Ротор приводит в движение посторонняя сила подвижных элементов (турбин), которые двигаются синхронно. Возбуждение такого генератора переменного тока может быть, как контактным, так и бесконтактным.

По типу топлива двигателя

Удаленность от электросети с появлением генераторов больше не становится препятствием для пользования электроприборами.

Газовый генератор

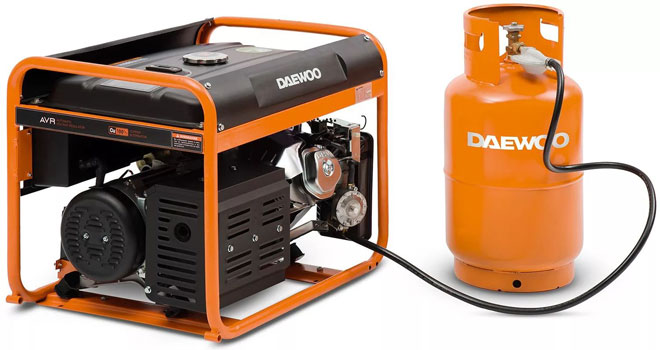

Как устроен генератор переменного тока - назначение и принцип действия

В качестве топлива здесь используется газ, во время сгорания которого и вырабатывается механическая энергия, которая затем заменяется электрическим током. Преимущества использования газогенератора:

  • Безопасность для окружающей среды, ведь газ при сгорании не выделяет вредных элементов, копоти и токсичных продуктов распада;
  • Экономически это очень выгодно – сжигать дешевый газ. В сравнении с бензином, это обойдется значительно дешевле;
  • Подача топлива осуществляется автоматически. Бензин и дизельное топливо требуется по мере необходимости подливать, а газовый генератор обычно подключают к системе газоснабжения;
  • Благодаря автоматике, аппарат приходит в действие самостоятельно, но для этого он должен располагаться в теплом помещении.

Дизельный генератор

Как устроен генератор переменного тока - назначение и принцип действия

Эту категорию составляют преимущественно однофазные агрегаты мощностью 5 кВт. 220 Вольт и частота 50 Гц являются стандартными для бытовой техники, поэтому дизельный аппарат неплохо справляется со стандартной нагрузкой. Как можно догадаться, для его работы требуется дизельное топливо. Почему стоит выбрать именно дизельный электрогенератор:

  • Относительная дешевизна топлива;
  • Автоматика, позволяющая автоматически запускать генератор при прекращении подачи электрического тока;
  • Высокий уровень противопожарной безопасности;
  • В течении длительного периода времени агрегат на дизеле способен проработать без сбоев;
  • Внушительная долговечность – некоторые модели способны работать в общей сумме 4 года непрерывной эксплуатации.

Бензогенератор

Как устроен генератор переменного тока - назначение и принцип действия

Такие аппараты довольно востребованы как бытовое оборудование. Несмотря на то, что бензин дороже газа и дизеля, такие генераторы имеют немало сильных сторон:

  • Малые габариты при высокой мощности;
  • Просты в эксплуатации: большинство моделей можно запустить вручную, а более мощные генераторы оснащены стартером. Регулируется напряжение под определенную нагрузку при помощи специального винта;
  • В случае перегрузки генератора автоматически срабатывает защита;
  • Просты в обслуживании и ремонте;
  • Во время работы не издают много шума;
  • Можно применять и в помещении, и на улице, но следует защищать от попадания влаги.

История появления Электрогенератор

Первым прототипом электрогенератора был Диск Фарадея, который впоследствии был усовершенствован и доработан. Майкл Фарадей в 1831 году открыл принцип работы электромагнитных генераторов. В последующие годы это открытее назвали «закон Фараде». Этот закон изучается школьниками на уроках физики.

В настоящие время Диск Фарадея значительно претерпел изменения и на выходе мы получили современный электрический генератор. Размер современного электрогенератора может быть как тумбочка, а может быть размером с автобус. Всё зависит от мощности вырабатываемой электроэнергии и вида самого электрогенератора.

Общие сведения

С ростом научного прогресса и получением электрического тока, являющимся одним из основных видов энергии, жизнь человека стала намного комфортнее. Ведь благодаря ему, а точнее, его работе, приводятся в движение различные механизмы, освещаются и обогреваются помещения и так далее.

Ток в проводнике появляется за счёт электродвижущей силы (ЭДС), заставляющей перемещаться частицы, несущие заряд в проводнике. Если проводник испытывает воздействие магнитного поля, то это явление называется электромагнитной индукцией.

Иными словами, если соблюдается следующее условие: двигается проводник в магнитном поле или электромагнитное поле совершает движение вокруг проводника, то в последнем появляется электрический ток. В результате этого явления были созданы трансформаторы, электродвигатели и генераторы.

В современных генераторах этот контур содержит минимум три обмотки, необходимые для создания большей ЭДС. Для чёткого понимания предназначения и процессов, протекающих при преобразовании электроэнергии, нужно ознакомиться с устройством и принципом действия генератора (ЭГ).

Как сделать генератор переменного тока своими руками

Для самостоятельного изготовления асинхронного агрегата понадобится следующее:

  1. Мотор. Двигатель можно соорудить своими руками, но эта процедура слишком длительная и трудоемкая. Поэтому лучше использовать агрегат от старого неработающего бытового электрооборудования. Оптимальным вариантом будет применение двигателя от дренажного насосного устройства, стиральной машинки либо пылесоса.
  2. Статорный механизм. Рекомендуется приобрести готовое устройство, оборудованное обмоткой.
  3. Комплект электрических проводов.
  4. Изолента, допускается применение термоусадочных трубок.
  5. Трансформаторный узел или выпрямительный блок. Этот элемент потребуется в случае, если на выходе генератора переменного тока энергия будет иметь разную мощность.

Перед началом работ необходимо сделать несколько манипуляций, которые позволят правильно выполнить расчет параметра мощности агрегата:

  1. Использующийся двигатель подключается к электросети для определения скорости вращения. Чтобы выполнить эту задачу, потребуется специальное устройство — тахометр. После считывания информации полученное значение надо записать и прибавить к нему еще 10%. Это — компенсаторная величина. Если добавить 10% к скорости вращения, это позволит предотвратить перегрев агрегата во время функционирования.
  2. Выполняется подбор конденсаторных элементов с учетом требуемой величины мощности. Если на этом этапе возникли сложности, можно воспользоваться таблицей.
  3. Генераторная установка во время работы продуцирует электроэнергию, соответственно, заранее необходимо продумать заземление устройства. При его отсутствии и некачественной изоляции агрегат не только износится быстрее, но и может представлять опасность для человека.
  4. После подготовки выполняется процедура сборки, она не займет много сил. К двигателю, который будет использоваться в основе, подключаются конденсаторные элементы в соответствии со схемой. В ней указана очередность подсоединения компонентов. Надо учесть, что величина емкости каждой конденсаторной детали соответствует предыдущему устройству.

Генератор переменного тока: устройство, принцип работы, назначение генератора

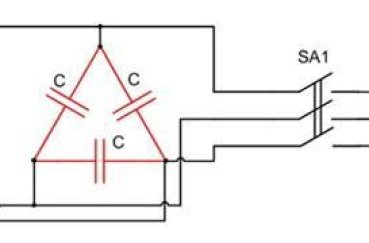

Схема сборки простого генератора переменного токаГенератор переменного тока: устройство, принцип работы, назначение генератора
Таблица выбора емкости конденсатора для агрегата

Полученный узел сможет обеспечить энергией электрическую пилу, циркулярку или болгарку, т. е. любой маломощный инструмент.

При использовании самодельного генератора переменного тока нельзя допустить перегрева двигателя, иначе это приведет к его поломке и даже взрыву.

В процессе сборки и эксплуатации надо учитывать следующие нюансы:

  1. Если коэффициент полезного действия падает прямо пропорционально в соответствии с длительностью работы, это норма. Данный нюанс связан с тем, что периодически генераторный агрегат должен отдыхать и остывать. Важно время от времени снижать температуру двигателя до 40 градусов Цельсия.
  2. Поскольку в простой схеме устройства не используется автоматика, потребитель должен сам контролировать все процессы работы приспособления. Время от времени к агрегату необходимо подключать измерительное оборудование — тахометр, вольтметр.
  3. Перед выполнением сборки нужно правильно подобрать электроприборы в соответствии с расчетом его технических параметров и свойств. Приведенная схема наиболее простая в плане реализации.

«Прикуривание»

При «прикуривании» автомобильный генератор автомобиля-донора (особенно регулятор напряжения) может выйти из строя. Дело в том, что ток, потребляемый электрическим стартером намного больше, чем максимальный ток, на который рассчитан генератор.

Например, стартер СТ-221 (ВАЗ-2101) имеет мощность 1,77 л. с., сила тока холостого хода 35 Ампер, в режиме полного торможения 500 А. Генератор Г-221 этого же автомобиля рассчитан на максимальный ток 42 А.

Для безопасного «прикуривания» рекомендуется на автомобиле-доноре отсоединять минусовую клемму аккумуляторной батареи и/или останавливать двигатель внутреннего сгорания.

Источники

  • https://odinelectric.ru/equipment/kak-ustroen-generator-peremennogo-toka
  • https://rusenergetics.ru/oborudovanie/generator-peremennogo-toka
  • https://ProAutoMarki.ru/generator-peremennogo-toka-ystroistvo-princip-raboty-tehnicheskie-harakteristiki-i-7-vidov-priborov/
  • https://hyundai-kia52.ru/obsluzhivanie/generator-peremennogo-toka-ustroystvo-princip-raboty-tehnicheskie-harakteristiki-i-7-vidov-priborov.html
  • https://tractor-sale.ru/generator/generatory-peremennogo-toka-ustrojstvo-i-printsip-dejstviya.html
  • https://ProfService24.ru/ustrojstva/generirovanie-elektricheskoj-energii.html
  • https://TechAutoPort.ru/elektrooborudovanie-i-elektronika/istochniki-pitaniya/generator.html
  • https://www.asutpp.ru/sinhronnyy-generator-peremennogo-toka.html
  • https://moy-instrument.ru/masteru/generator-peremennogo-toka-ustrojstvo-i-printsip-raboty.html
  • https://carlasart.ru/ustrojstvo/generator-naznachenie-ustrojstvo-printsip-raboty.html
  • https://Elektrik-a.su/elektrooborudovanie/generatory/ustrojstvo-generatora-peremennogo-toka-1009
  • https://razvodka.net/generators/ustrojstvo-generatora-peremennogo-toka-25263/
  • https://StrojDvor.ru/elektrosnabzhenie/ustrojstvo-i-princip-dejstviya-generatorov-peremennogo-toka/

Понравилась статья? Поделиться с друзьями:
Bazliter.Ru
Adblock
detector
Gogetlinks12773
