Что такое пайка

Пайка — это способ соединения металлических деталей с помощью более легкоплавкого металла. Сам по себе процесс представляет собой проникновение одного вещества в другое при высокой температуре (180-250 градусов).

Важно! Главным является качественное прогревание деталей, подлежащих пайке, с последующим закреплением их припоем.

Пошаговая инструкция по пайке паяльником

Овладев техникой пайки, мастер сможет соединить любые детали

Технология пайки паяльником

Существует два вида технологий, а именно с использованием флюса или с канифолью. Стоит отметить, что выбор технологии проведения работ целиком и полностью зависит от мастера, здесь каждый исходит из собственного опыта.

Пайка с канифолью

Паять инструментом с канифолью намного сложнее, чем с использованием флюса. Однако, мастерски овладев техникой, любой человек может выполнить 90 процентов задач.

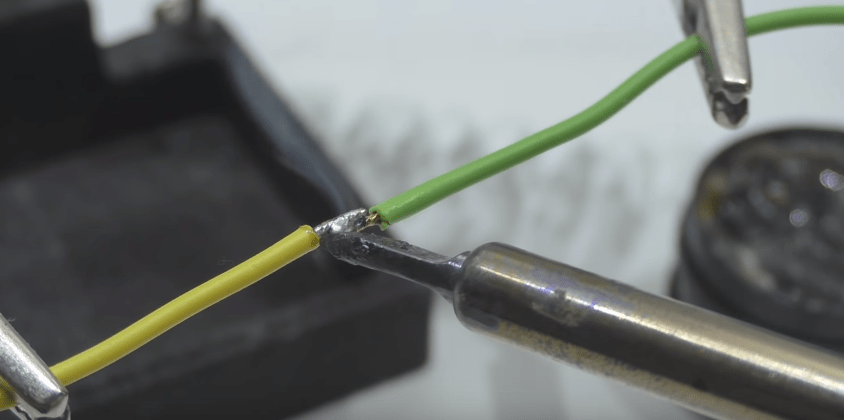

Ярким примером станет техника, как правильно паять провода паяльником. Первоначально следует его прогреть: жало инструмента приложить плоскостью. Затем опустить провод с прижатым жалом в канифоль. После выполнения данной процедуры он становится подготовленным. Затем, жалом прибора необходимо взять небольшую часть припоя и нанести его на провод.

Жало прибора нужно очистить металлической губкой и коснувшись канифоли, провести прибором по плате, при этом останется тонкий слой канифоли на поверхности. После выполнения данных манипуляций, поверхности становятся подготовленными. В завершение, следует прижать к проводу жало тонким слоем припоя и «пройтись» по месту спайки.

Важно! Если работа выполнена безошибочно, то поверхность будет блестеть, а соединение иметь высокую прочность.

Пайка с флюсом

Для пайки потребуется окунуть во флюс кисточку и переместить ее на место спайки. Затем, нанести припой и приступить к процессу.

Казалось бы, процедура проста и выполнить ее может даже человек, не имеющий опыта. Однако, это не так. Работа с кислотой имеет массу сложностей:

  • под каждый материал следует подбирать свой флюс, поскольку они не взаимозаменяемы и зачастую могут давать обратный эффект;
  • категорически запрещено применять через чур активные флюсы на микросхемах;
  • по окончании эксплуатации прибора важно удалить остатки флюса, в противном случае он будет способствовать разложению металла.

Пайка печатных плат

Она представляет собой более сложную задачу, поэтому новичкам можно порекомендовать потренироваться с платами из старых радиоприемников, кассетных магнитофонов и других домашних приборов. Последовательность работ выглядит следующим образом:

  • Готовим поверхность платы к пайке. Она должна быть тщательно очищена от любых загрязнений. Также выполняется обезжиривание для улучшения адгезии. Для этой цели применяется ацетон или более безопасный для здоровья растворитель метилгидрат.
  • Рисуем схему и проделываем в печатной плате отверстия для радиодеталей.
  • Располагаем все необходимые компоненты на плате. Первым делом к ней обычно припаиваются варисторы, резисторы и другие плоские детали небольшого размера. Затем можно переходить к конденсаторам, трансформаторам, транзисторам и прочим элементам.
  • Обрезаем слишком длинные ножки электронных деталей.
  • Разогреваем паяльник и «окунаем» его сперва в канифоль, а затем в припой. Соединяем детали на плате между собой токопроводящими дорожками. На этом этапе главное не перестараться и не «перегреть» электронные компоненты, так как чрезмерно высокая температура вызовет их разрушение.
  • Исправляем возможные ошибки и дожидаемся, пока припой полностью остынет.
  • Удаляем следы канифоли и лишний припой, после чего можно использовать готовую плату для своих целей.

Важные советы

Разобравшись в том, как пользоваться паяльником, следует учесть несколько рекомендаций по работе с данным инструментом.

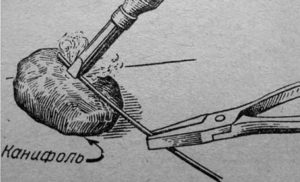

  • Как пользоваться паяльником с канифолью
  • Первыми паять всегда нужно мелкие и тонкие детали, поскольку наконечник прибора в начале его использования будет максимально тонким и точным.
  • Перед тем как паять детали, необходимо их поверхность тщательно очистить от грязи и кислоты. Зачистка поверхности припаиваемых предметов производится при помощи острого инструмента — наждачки или обычного ножа. Делается до тех пор, пока поверхность проводов заметно не посветлеет. После чего контакты залуживают и соединяют при помощи припоя.
  • Если необходимо припаять какую-то деталь без использования паяльника, можно использовать канифоль, предварительно растворённую в спирте. Полученную смесь можно наносить на нужную поверхность при помощи любого тонкого инструмента, например, отвертки.
  • Максимально качественной спайки можно добиться при использовании припоя с канифолью.
  • Чтобы правильно и плотно припаять провода и прочие детали при помощи припоя, вначале необходимо прогреть паяльником места соединения.
  • Главная ошибка многих заключается в плохом прогреве паяльника. Если такое случается, детали плохо соединяются. Поэтому перед тем как начать пользоваться инструментом, его нужно хорошенько нагреть.
  • Однако сильный перегрев паяльника с максимальной мощностью тоже может негативно сказаться на качестве работы. Нужно понимать, что существуют разные температурные режимы, предназначенные для конкретного вида работ.
  • Температура пайки — очень важный нюанс. Например, для запаивания различных микросхем температура должна быть не более 250 градусов. А вот для того чтобы соединить радиодетали, потребуется нагрев паяльника более 300 градусов.
  • При работе с электроприбором следует соблюдать технику безопасности. Для этого нужно убедиться в том, что форточка открыта, а розетка исправна. Обусловлено это тем, что при работе с припоем выделяются вредные химические элементы, негативно сказывающиеся на здоровье. Что касается исправности розетки, то это тоже очень важный момент — в процессе сильного перегрева нередко возникают возгорания. Поэтому рабочее место нужно сперва подготовить и обезопасить, а уже после этого приступать к работе.

Если взять на заметку эти маленькие хитрости, то процесс запаивания деталей пройдёт быстро, а главное, качественно.

Что может понадобиться для пайки

Для пайки необходим источник тепла: открытое пламя, электрическая спираль или луч лазера. Последний способ подходит даже если нужно спаять чистейшим металлическим материалом. В домашних условиях используют электрический прибор, который предназначен для:

  • различных электросхем и в том случае, когда нужно спаять радиодеталь;
  • ремонта электрического оборудования;
  • лужения припоем изделий из металла.

Итак, что же нужно для пайки паяльником? Об этом подробнее дальше.

Пошаговая инструкция по пайке паяльником

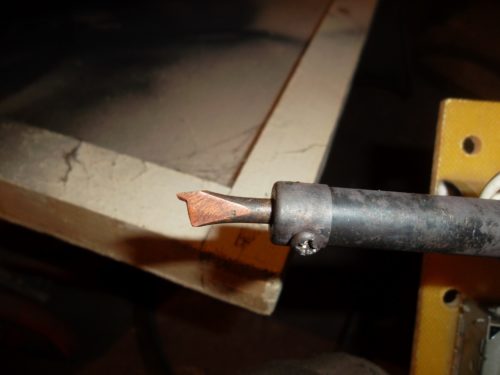

Для работы рекомендуется использовать специальную подставку

Паяльник

Ручное устройство используется для:

  • прогрева соединяемых деталей;
  • нагрева припоя;
  • нанесения жидкого припоя на элементы, подлежащие соединению.

Важно! Для работы бытового паяльника необходимо напряжение электрической сети 12 и 220 в.

Припой

Для эксплуатации агрегата мастеру может потребоваться припой — сплав олова со свинцом. Он бывает, как в форме трубки, так и проволоки. Трубчатый припой более удобен в эксплуатации.

Для домашних целей паяют сплавами с меньшим процентом содержания олова. Кроме того, используют мягкие и твердые припои. Первые имеют температуру плавления до 450 градусов, остальные относятся к твердым.

Флюс

Процесс обязательно осуществляют под флюсом, который обеспечивает:

  • максимальное сцепление с ним сплава;
  • растворение окисных пленок.

Зачастую применяют канифоль, а также составы в которые она входит. Для размягчения материала достаточно температуры 50 градусов, при 200 градусов она уже кипит.

Пошаговая инструкция по пайке паяльником

С помощью флюса можно определить готовность к пайке

Паяльные пасты

Паяльные пасты также необходимы для пайки. Они представляют собой смесь из припоя и флюса. Позволяют осуществить пайку в любых местах. Состав наносят на компонент, а затем жалом прогревают его.

Приготовить состав можно своими руками в домашних условиях. Для этого необходимо соединить оловянные опилки и жидкий флюс. Масса должна по консистенции напоминать гель.

Важно! Хранить самостоятельно приготовленную паяльную пасту допустимо не более 6 месяцев.

Подставка для паяльника

Подставка для инструмента необходима в первую очередь для безопасности. В процессе эксплуатации прибор нагревается до максимальной температуры, поэтому в перерывах между работой его следует ставить на подставку. Для мощных приборов используют подставку с двумя опорами, которая может крепко держать прибор.

Оплетка для удаления припоя

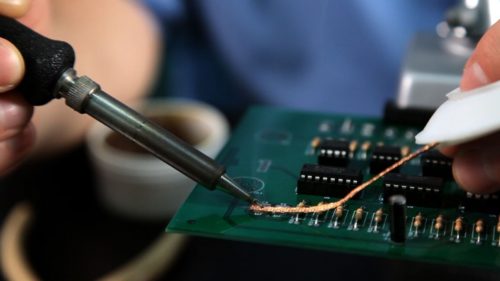

Пайка с оплеткой осуществляется, когда работа заключается в удалении припоя с печатной платы при демонтаже деталей. Принцип следующий: в процессе сетка «принимает» припой, за счет капиллярных сил.

Пошаговая инструкция по пайке паяльником

Перед каждой эксплуатацией прибор нужно проверять на техническую исправность

Вспомогательные приспособления для пайки

Чтобы использование паяльника было комфортным и главное безопасным для работника, могут потребоваться дополнительные инструменты. Чтобы определить, что нужно для пайки паяльником, следует разобраться в каком конкретном случае и какие приспособления используются.

Пошаговая инструкция по пайке паяльником

Для работы могут потребоваться различные вспомогательные приспособления

Подставка для паяльника

Отнести подставку к вспомогательным предметам можно условно, поскольку ее роль существенна в процессе эксплуатации агрегата. Паяльник, в перерывах между работой, нужно ставить на свое место, которое специально выделено для этой цели на рабочем столе. Такое простое правило позволит работнику обезопасить себя от получения случайного ожога в процессе эксплуатации прибора.

Важно! Рекомендуется выбирать модель с дополнительной подставкой под губки.

«Третья рука»

Для работы очень удобно использовать «третью руку». Прибор получил такое наименование за счёт надёжной фиксации объектов пайки в абсолютно любом положении, к примеру, это может быть чайник, светодиодный материал или труба.

Пошаговая инструкция по пайке паяльником

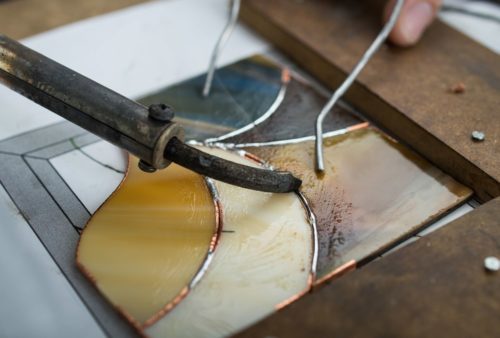

С помощью паяльника можно восстановить изделия из самых различных материалов

Очистители для жал

В ходе пайки жало быстро окисляется, поэтому его регулярно нужно очищать от окислов и нагара. Для этого применяются целлюлозные губки и стружка для очистки.

Ручной инструмент

К полезным ручным приспособлениям относят:

  • пинцеты;
  • кусачки;
  • набор для пайки.

Применение пинцетов позволяет сделать комфортным пайку и демонтаж электронных элементов на платах. Использовать разрешено как обычные прямые модели, так и с загнутым хвостиком.

При проведении пайки обойтись без кусачек очень сложно, так как с их помощью мастер может безопасно удалить остатки ножек радиокомпонентов при пайке их на плату.

В стандартный комплект дополнительных инструментов для пайки входят зажимы и держатели разного типа. Зачастую в комплекте идут щеточки для очистки плат и лента.

Пошаговая инструкция по пайке паяльником

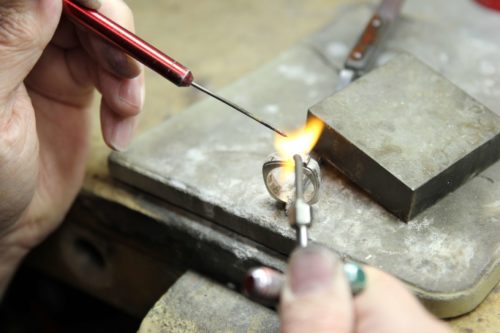

Прибор следует регулярно очищать от различных загрязнений

Обработка флюсом или лужение

Традиционный и самый доступный флюс — канифоль. При желании можно паять с твердым веществом или его спиртовым раствором (СКФ, Канифоль-гель и т. п.), а также флюсом ТАГС.

Ножки радиодеталей или чипов покрывают полудой на заводе. Но для избавления от окислов можно перед монтажом залудить их заново, смазав жидким флюсом и покрыв равномерным слоем расплавленного припоя.

Медную проволоку перед обработкой флюсом или лужением зачищают мелкой наждачной шкуркой. При этом снимаются слой окиси или эмалевая изоляция. Жидкий флюс наносят кисточкой, а затем прогревают место спайки паяльником и покрывают его тонким слоем олова. Лужение в твердой канифоли производят так:

  • кусочек вещества расплавить на подставке и прогреть в нем проводник;
  • подать пруток припоя и равномерно распределить расплавленный металл по проволоке.

Правильно паять массивные медные, бронзовые или стальные детали нужно с использованием активных флюсов, которые содержат кислоты (Ф-34А, Глицерин-гидразин и пр.). Они помогут создать равномерный слой полуды и крепко соединить части крупных предметов. На обширные поверхности олово наносят паяльником, равномерно размазывая по ним припой. После работы с активным флюсом следует нейтрализовать остатки кислоты щелочным раствором (например, содовым).

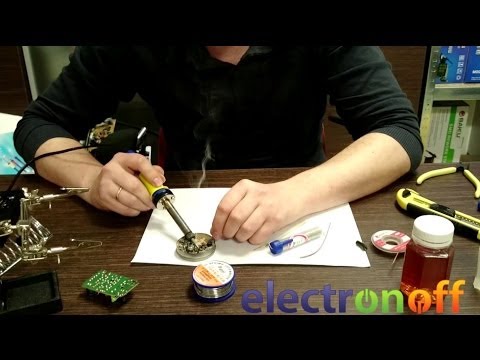

Как правильно паять паяльником с канифолью

Хитрости и секреты работы с паяльником

После того, как припой начал плавиться, им уже можно паять. Для этого нужно покрыть жало паяльника нетолстым слоем припоя, а затем хорошенько вытереть его о влажную губку. Так удаляют оставшийся от работы припой с канифолью. Не будет лишним взять в привычку протирать жало о мокрую губку каждый раз после пайки.

Перед тем как начать паять радиодеталь, ее нужно подготовить. Следует согнуть ее выводы таким образом, чтобы деталь свободно входила в предназначенные для нее отверстия.

Как правильно паять паяльником: с канифолью и оловом в домашних условиях

Новички без опыта работы часто касаются места пайки кончиком жала паяльника. А нужно держать паяльник так, чтобы между ним и местом пайки площадь контакта была как можно больше, иначе то место, в котором нужно произвести пайку, нагревается недостаточно для скрепления деталей.

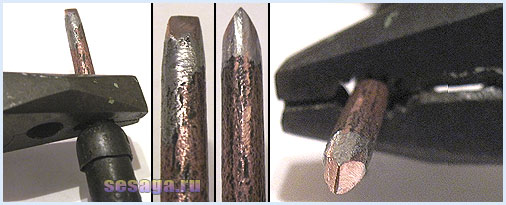

Подготавливаем жало паяльника для пайки.

И так, паяльный набор Вы купили. Первым делом надо подготовить паяльник, а именно его рабочую часть (жало), так как для пайки пока оно не очень годится. Зажимаем его плоскогубцами, берем напильник, и начинаем аккуратно обрабатывать кончик, придавая ему форму двугранного угла приблизительно 30…45 градусов.

Как правильно паять паяльником: с канифолью и оловом в домашних условиях

Кончик жала Вы подготовили, но паяльник включать еще нельзя, так как при первом включении от него идет дым и неприятный запах, это нормально.
Это происходит потому, что при первом нагреве идет выгорание клейкого слоя, которым были склеены листы слюды при намотке нагревательного элемента.

Какой инструмент нужен для пайки?

Паяльник

Все паяльники можно условно ра&...
Все паяльники можно условно разделить на классические сетевые модели и паяльные станции. Классические модели имеют длинную рукоятку с паяльным жалом на конце. Они довольно мощные и подходят для соединения массивных деталей и проводов. Они качественно выполняют прогрев детали и припоя. Но их толстое жало не слишком подходит для работ с электроникой.

Существуют маломощные небольшие модели с тонким жалом, позволяющие паять мелкие детали, такие как SMD-компоненты. Для проводов они не подойдут, а вот для электроники самое оно. Например, Rexant 12-0180 на 8 Вт вообще может подключаться к Power Bank и свободно работать с деталями и платами.

Паяльные станции являют собой &...
Паяльные станции являют собой прибор с возможностью регулировки рабочей температуры. Благодаря этому можно максимально точно настроить прибор для пайки определенной детали. Например, для пайки плат нужна невысокая температура, иначе есть риск сжечь дорожку. Большинство паяльных станций имеет керамическое жало.Также отметим, что для разных ти...

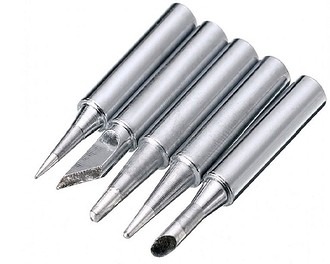

Также отметим, что для разных типов работ применяются разные жала. Они могут быть в виде конуса, плоской лопатки, шилообразные или со срезом. Обычно жала изготавливают из меди и покрывают хромом или никелем. Чтобы к жалу припой хорошо прилипал, необходимо регулярно чистить его от окислов и различной пыли, а также время от времени лудить его. Большинство современных паяльников изготавливаются с возможностью замены жал.

Флюс

Одним из главных расходных мат&...
Одним из главных расходных материалов является флюс. Он необходим для снятия оксидной пленки и защиты металла от коррозии. Обычно такие флюсы изготавливаются на основе хлорной или соляной кислоты. Они отлично подходят для пайки различных металлов, однако сразу после выполнения работ необходимо смывать остатки флюса, так как кислоты могут вызывать коррозию. Флюсы на основе кислот обычно жидкие. Стоимость их колеблется от 30 до 200 рублей, в зависимости от объема и производителя.

Также есть сухие флюсы, например, канифоль, которую мы будем использовать. Канифоль менее эффективна при пайке стальных изделий, но отлично подходит для меди и основанных на ней сплавов. Для того, чтобы покрыть канифолью деталь, необходимо предварительно растопить ее паяльником. Если вы новичок в пайке, то рекомендуем сразу учиться на канифоли.

Припой

Используется для соединения п&#...
Используется для соединения проводов и деталей так называемый ПОС – припой оловянно-свинцовый. Само по себе олово имеет хорошую электропроводность и дает прочное соединение. Тогда зачем нужен свинец? Свинец улучшает застывание припоя, не давая олову растекаться по поверхности и топорщится иголками.

Рекомендуем брать мягкий припой в виде проволоки толщиной 1 мм — он быстрее плавится и легко наносится на поверхность деталей. Обычно он продается в виде небольших бухт, однако в характеристиках указывается не длина всей проволоки, а ее вес. В среднем 1 гр припоя стоит 5 рублей. Но чем больше бухта, тем дешевле можно купить расходник. Если только начинаете паять, то возьмите катушку на 25 гр — ее хватит надолго.

Существуют также безсвинцовые припои. Однако в них свинец заменен на цинк или индий. Их преимущество в том, что они не токсичны и дают лучшую устойчивость к коррозии. Но у них более высокая температура плавления, поэтому для мелких радиотехнических деталей не подойдут.

Правильная работа с паяльником

Несмотря на кажущуюся простоту работы паяльником, очень желательно иметь начальные навыки качественной работы и уметь правильно использовать припой с канифолью.

Паяние производится с помощью разнообразных припоев. Так называемый припой в катушке с канифолью, пожалуй, самый популярный. При выполнении работ, связанных с пайкой, применяют припой. Количество содержащегося в нем олова и свинца — 60 и 40 % соответственно. Этот сплав плавится при 180 гр.

Что необходимо для работы с паяльником:

  • сам паяльник;
  • припой;
  • канифоль.

Нагретый припой создает достаточное внутреннее соединение с такими металлами, как медь, латунь, серебро и т. д., если выполнить следующие условия:

  • Поверхности деталей должны быть зачищены от окислов.
  • Деталь в месте пайки прогревают сильнее температуры плавления самого припоя.
  • Во время работы место пайки требуется защитить от воздействия кислорода, для этого применяются различные флюсы. Они создают защитную пленку непосредственно над местом пайки.

Как правильно паять паяльником: с канифолью и оловом в домашних условиях

Выбор оборудования и материалов

Существенное значение при покупке комплекта оборудования имеют характеристики работ, их объем. Если предполагается пайка стандартной электропроводки, скруток толстых проводов, понадобится довольно сильный нагрев крупных элементов (рис. выше). Демонтаж микросхемы из платы будет выполнен безупречно при наличии определенных навыков, с применением специальной оснастки.

Чтобынаучиться, начать нужно с простого набора инструментов:

  • Паяльник мощностью до 40 Вт с медным жалом. Им не сложно пользоваться. Без защитной оболочки жало будет выгорать, поэтому придется поправлять его форму напильником. Но на чистой медной поверхности хорошо удерживается припой.
  • С канифолью можно решать много практических задач. Но, если предполагается соединение скруток из алюминия, крепежных деталей плат из нержавеющей стали, понадобится удаление с поверхностей более стойких окислов. Нужно приобрести универсальный флюс, который пригодится на практике.
  • Как правило, используют припой «низкотемпературного типа» марок ПОС 30 (40, 61).
  • Чтобы работать с электропаяльником было удобно, понадобится специальная подставка, рассчитанная на высокую температуру. Ее можно купить, либо изготовить самому из толстой проволоки, иных подручных материалов.
  • Тиски пригодятся для фиксации плат, иных деталей в нужном положении в процессе пайки.
  • Нужно подготовить также металлическую стружку, кусочек поролоновой губки. Такие приспособления используют, чтобы оперативно убирать лишний припой с жала электропаяльника.

Как правильно паять паяльником: с канифолью и оловом в домашних условиях

Металлическая стружка для удаления припоя

Характеристики припоя и канифоли

Далее, разберёмся, как правильно паять паяльником с канифолью и оловом провода при выборе необходимой марки припоя. В этом случае подойдёт маркировка ПОС, так называемый оловянно-свинцовый припой.  В маркировке присутствуют цифровые значения, так 60, это процентное содержание олова, а 40%- содержание свинца.  В продаже можно найти припои, которые имеют высокое содержание свинца. Такой материал имеет лучшие характеристики, обеспечивающие высокое качество работы при соединении деталей.  Состав отличается по цвету,  температура плавления будет на порядок выше, чем при обычных сериях и маркировки ПОС, но и качество места обработки будет также высоким.

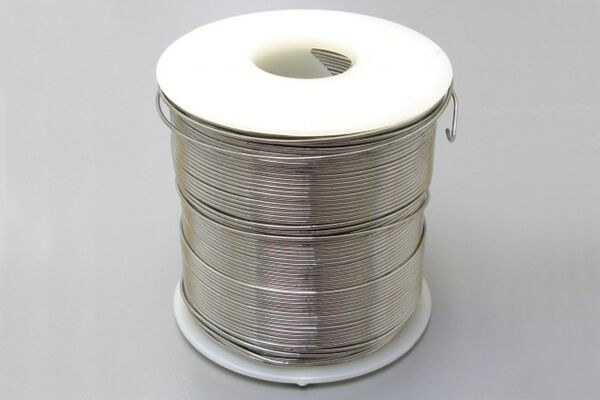

Оловянно-свинцовый припой

Оловянно-свинцовый припой

Не последнюю роль в этом процессе играет канифоль, которая позволяет решить не только задачу, как правильно паять провода паяльником, но и поможет добиться необходимой прочности соединения.  Основное предназначение канифоли, это удаление окислов  с обработанных спаиваемых деталей.  Использование канифоли является обязательным, так как медный наконечник при разогреве образует специфический нагара, мешающий качественному обеспечению прочности соединения деталей на микросхеме.

По своей природе, канифоль, это природный материал, который имеет в своем составе компоненты смолы с хвойных пород древесины, как правило, сосна. Вещество имеет специфический хвойный запах.  В продаже имеется несколько вариантов канифоли, это жидкообразная масса или в твёрдом состоянии.  Кроме этого, чтобы знать, как правильно научиться паять паяльником, новичок может использовать комбинированный вариант канифоли с добавлением этилового спирта, так называемый  спиртово-канифольный состав.

Правила пайки канифолью

Теперь мы перейдём к практической части задачи, как правильно паять паяльником с канифолью и оловом провода сам процесс. Прежде всего, необходимо подготовить минимальный набор инструментов. Перед рабочим процессом как работать паяльником для проводов, необходимо сплющить жало и зачистить его как следует. В случае если жало не сплющено, рекомендуем это сделать самостоятельно, не повредив основной корпус прибора.  Помните, чем тоньше жало, тем эффективней результат работы. Как правило, лучшим и оптимальным вариантом жала станет острием под углом 30-45градусов.

Основные правила пайки паяльником:

  • Все работы должны проводиться при проветриваемом помещении, открываем окна.
  • Включаем в сеть паяльник, дожидаемся, пока он прогреется, и уйдёт характерный запах. Необходимо чтобы жало прокалилось.
  • Выключаем на время паяльник и очищаем наконечник от старой грязи.
  • Снова включаем в работу прибор.
  • Слегка проводим залуживание деталей и частей соединяемых фиксаторов деталей. Для этого дожидаемся, пока разогреется жало до нужной температуры, слегка касаемся канифоли и направляем жало на место обработки соединения.
  • Чтобы взять необходимое количество припоя снова направляем раскалённое жало на канифоль. Прикладываем к сосновой доске и снова повторяем операции с оставшимися частями.
  • Новичку необходимо поэкспериментировать на досуге, чтобы понять, как правильно паять медные провода паяльником.
  • Типичная ошибка новичка, все работы по соединению проводить при оголённом жале, где отсутсвует припой и флюс. Это роковая ошибка может привести к возгоранию всей платы микросхемы.
  • Далее, что нужно для пайки проводов паяльником для медных материалов. Для этого технологического процесса достаточно иметь одного залуживания. Прогреваем для начала жало, прикасаемся к канифоли, после этого прикладываем жало к рабочей поверхности обрабатываемой детали.  После этого снова приподнимаем провод, опускаем его в канифоль, снова прикладываем жало раскалённое и снова соединяем контакты.
  • В процессе пайки сама канифоль начнёт дымиться (естественный процесс). Это означает, что провод обтекается необходимой массой канифоли, предназначенной для работы.
  • В процессе пайки и выполнения задачи, какой паяльник нужен для пайки проводов, обращаем внимание, если цвет провода изменился с жёлтого на серебристый, то весь процесс прошёл вполне успешно.
  • Теперь остаётся припаять оставшиеся 2 провода, но необходимо при этом концы залудить.

Подготовка

Правильная подготовка позволит работнику избежать трудностей в ходе эксплуатации инструмента и травм.

Рабочего места

В первую очередь важно обеспечить достаточное освещение— не меньше 500 люкс. При необходимости улучшить условия можно путем использования источника местного освещения.

Также следует уделить внимание вентиляции. Помещение лучше всего оборудовать вытяжкой, но если это невозможно, то в ходе работы мастеру потребуется делать небольшие перерывы, для проветривания рабочего места.

Важно! Если в качестве материала для пайки выступает полипропилен или пластиковый элемент, то работать с ним в неотапливаемом помещении не рекомендуется. Также полипропиленовый материал не следует паять при минусовой температуре.

Выбор паяльника по мощности

Для работы используют приборы различной мощности. Чтобы выбрать конкретную модель, чаще всего учитывают то, что:

  • для работы с электроникой используют маломощные паяльники;
  • если необходимо спаивать толстый слой меди, применяют 100-ваттный инструмент;
  • для массивных деталей используют модели с мощностью 200 Вт.

Важно! Определить мощность инструмента можно «на глаз»: чем больше он по размерам, тем выше его мощность.

Пошаговая инструкция по пайке паяльником

Для домашнего применения подойдут паяльники с небольшой мощностью

Подготовка паяльника к работе

Перед первой эксплуатацией агрегата важно убрать остатки заводской смазки с его корпуса. В противном случае они будут выгорать, в результате чего образуется неприятный запах. Кроме того, жало нужно также очистить от оксидной пленки.

Подготовка деталей к пайке

Паяют детали всегда в несколько шагов. Изначально следует подготовить поверхность проводника:

  • удалить оксидную пленку с последующим обезжириванием;
  • выполнить облуживание.

После выполнения данных действий можно приступать к соединению деталей. Важно также зачистить провода, которые ранее использовались.

Также следует снять оксидную пленку. Выполнить действие можно с помощью наждачной бумаги, ножа или напильника. Паять деталь разрешено только после обезжиривания.

Залудить проводник из меди нужно под флюсом, после прогрева припой должен покрыть поверхность материала тонким слоем. Если имеется наплыв, пайку стоит отложить. В данном случае припой нужно расположить вертикально и провести паяльником с верхней в нижнюю точку.

Если же нужно паять алюминий, то следует совместить процесс зачистки и обслуживания. Для этого провод, покрытый канифолью, необходимо поместить в наждачную бумагу, разогреть его с одновременным вращением.

Пошаговая инструкция по пайке паяльником

Перед эксплуатацией инструмента требуется очистить жало

Как правильно спаять два провода?

Разогрев и выбор температуры

Чтобы правильно паять инструментом, мастеру важно научиться определять хорошо ли разогрето место пайки. Если применяется обычный паяльник, то ориентироваться можно на канифоль и флюс, а именно на их поведение. Так, при достаточном разогреве, они кипят, выделяют пар, но ни в коем случае не горят.

Если используется паяльная станция, то исходить необходимо из следующих правил:

  • температура, при которой происходит нагрев деталей должна быть на 40-80 градусов больше температуры плавления припоя;
  • температура наконечника инструмента должна быть на 20-40 градусов выше температуры нагрева деталей.

Важно! При нагреве следует ориентироваться на состояние канифоли — когда она кипит, но не дымится, стоит начать припаивать материал.

Преимущества и недостатки пайки

Самым главным преимуществом пайки перед другими видами соединений проводов является надёжность. Спаянный электрический узел в плане надёжности может уступить лишь соединению, выполненному сваркой.

На весь период эксплуатации вы можете забыть о спаянном соединении, никакого дополнительного обслуживания оно не потребует.

Пользуясь пайкой, вы можете соединить проводники разные по сечению, одножильные с многожильными.

Этот метод относится к низким по себестоимости. Главное, чтобы у вас был паяльник, а припой с канифолью стоят совсем недорого, при этом расход их совсем мизерный.

Также несомненным преимуществом пайки является то, что с её помощью можно одновременно соединять более 2-х проводов.

К недостаткам пайки можно отнести высокую трудоёмкость и обязательное наличие навыков в пользовании паяльником.

Самодельная подставка для паяльника.

Еще, что Вам нужно, а без этого никуда, так это подставка для паяльника.
Ее можно купить там же в магазине, а можно сделать самому. Достаточно взять небольшой деревянный брусок и металлическую крышку, применяемую в домашнем консервировании. В нее Вы будете складывать остатки припоя и флюса, а так же в ней облуживать выводы деталей и жало паяльника.

Из крышки желательно сделать прямоугольную ванночку. Только будьте осторожны, когда будете резать крышку, края у нее острые как лезвие, все работы производите в рукавицах.

И так. Из крышки ножницами вырезаете прямоугольник, маркером делаете разметку, как на картинке, и плоскогубцами загибаете края. По окончании, края ванночки обязательно обрабатываем напильником и прибиваем ее двумя маленькими гвоздями к бруску.
Все. Ваша подставка готова.

Совет! Возьмите изоленту, и примотайте провод паяльника к ручке как изображено на фото. Это Вас избавит от всяких неожиданностей. Поверьте!!!

Теперь можно включать паяльник.
Если Вы находитесь в помещении, то открываете окно, включаете паяльник в розетку и выставляете его на свежий воздух, минут на 30-40. По истечении этого времени, изделие готово к употреблению.

Флюсы.

Флюсы предназначены для растворения и удаления окислов с поверхности спаиваемых деталей, служат для защиты поверхностей металла и припоя от окисления, и обеспечивают хорошее смачивание поверхности деталей жидким припоем.

Например, жало паяльника сделано из меди, которая при нагреве окисляется, и на рабочей поверхности жала образуется корка нагара. Если Вы прикоснетесь таким жалом к припою, то он естественно расплавится, но на рабочей поверхности не останется, а просто скатится, соответственно запаять что-либо таким паяльником Вы не сможете.

Самым распространенным и доступным флюсом является канифоль, которая изготавливается из сосновой смолы. Выглядит она как янтарь, прозрачная с желтоватым оттенком.

Пайка различных элементов

В зависимости от того, какие детали вы соединяете, порядок пайки незначительно меняется. Рассмотрим наиболее распространённые примеры работ, чтобы немного набить руку.

Пайка проводов

Одна из самых популярных задач — соединение проводов. Сначала нужно их залудить:

  1. С помощью бокорезов или других инструментов убираем изоляцию.
  2. Скручиваем медные провода, чтобы жилки не торчали в стороны.
  3. Берём капельку припоя на кончик жала паяльника.
  4. Окунаем провод и жало в канифоль.

Операцию нужно повторить со всеми элементами, которые будут участвовать в пайке. С первого раза может не получиться, но немного практики, и провода начнут лудиться очень хорошо.

Чтобы соединить два подготовленных провода, достаточно прижать их друг к другу и поднести паяльник с капелькой припоя.

Как правильно паять паяльником: с канифолью и оловом в домашних условиях

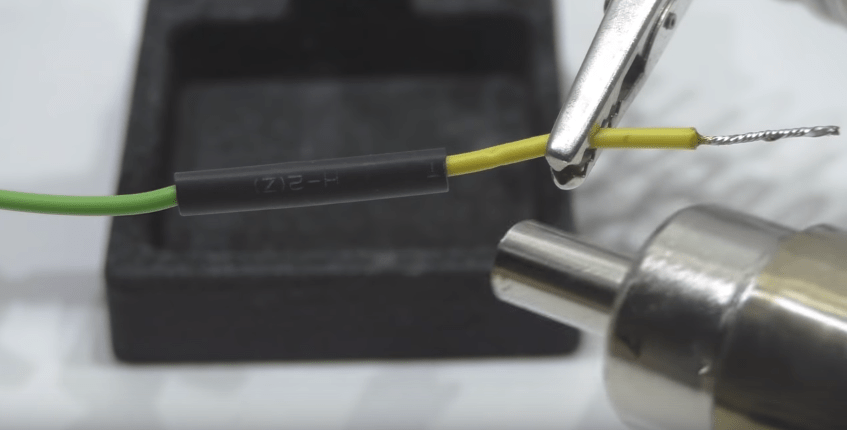

При пайке проводов нужно уделить внимание изоляции. Для этого нужно использовать термоусадочную трубку, которая уменьшается в диаметре при нагреве и обжимает место соединения. На паяльной станции для нагрева удобно использовать фен. Если его нет, то можно обойтись и обычной зажигалкой.

Как правильно паять паяльником: с канифолью и оловом в домашних условиях

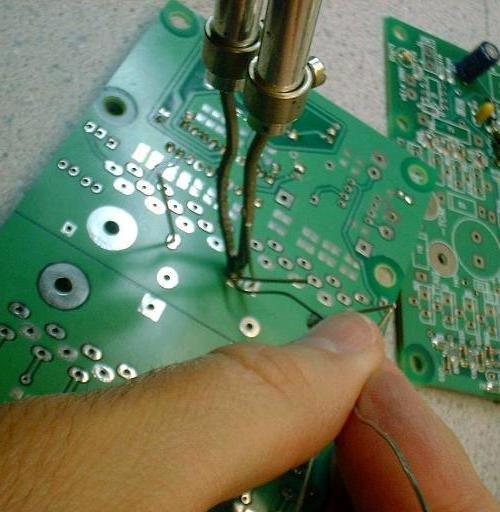

Пайка печатных плат

На печатных платах перед пайкой необходимо залудить медные токопроводящие дорожки. Самый простой способ — взять каплю припоя на жало, окунуть его в канифоль, а затем размазать вещество по плате. Другой вариант — нанести флюс (например, раствор канифоли в спирте) и растирать каплю припоя по нему.

После подготовки можно размещать на плате элементы. Для соединения есть два варианта: жидкий флюс или припой, внутри которого уже содержится канифоль. Самый удобный вариант — припой в виде проволоки.

  1. Касаемся кончиком жала вывода компонента.
  2. Подносим проволоку припоя, чтобы он равномерно растёкся по контакту и выводу компонента.
  3. Повторяем операцию для всех соединений.

Как правильно паять паяльником: с канифолью и оловом в домашних условиях

Первое время капли могут получаться не очень ровными, но соединение будет крепким, если вы сделаете всё правильно.

Пайка разъёмов

Сложнее всего лудить различные разъемы: «тюльпаны», «крокодилы», «джеки». Припой к ним не пристаёт. Но эту проблему можно решить с помощью паяльной кислоты, которая наносится кисточкой. На обработанное место остаётся только приложить жало паяльника с припоем. Разъём залудится, так что при пайке не возникнет никаких проблем с соединением.

Чтобы припаять провод, достаточно приложить его к залуженному разъёму и прогреть паяльником. Если вы не обрабатывали разъём заранее, то нужно подсоединить провод, нанести паяльную кислоту и прогреть место спайки каплей припоя.

Как видите, ничего сложного в пайке нет. Эти простые советы помогут справиться с разными задачами, распространёнными в быту, даже если раньше такого опыта у вас не было.

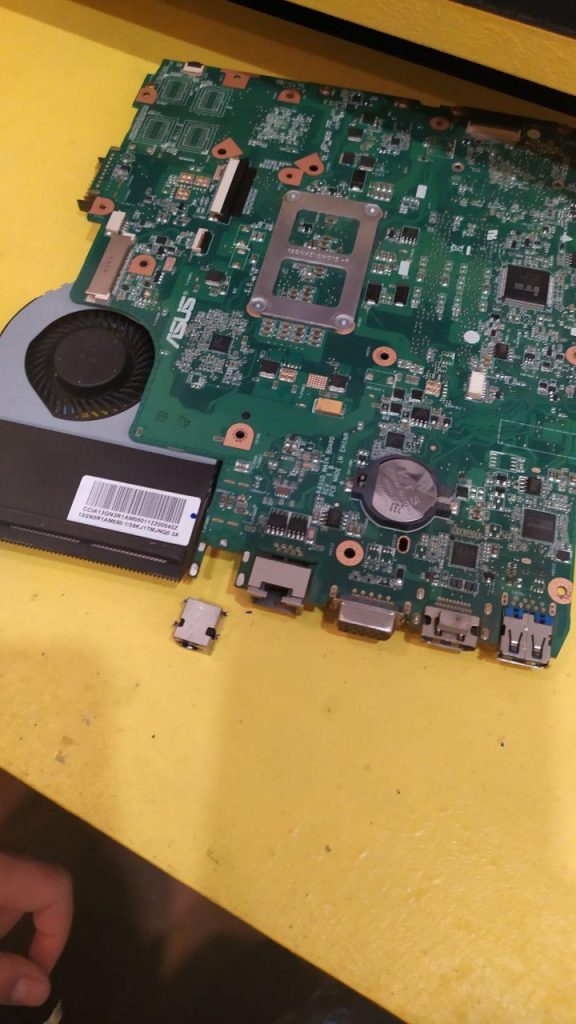

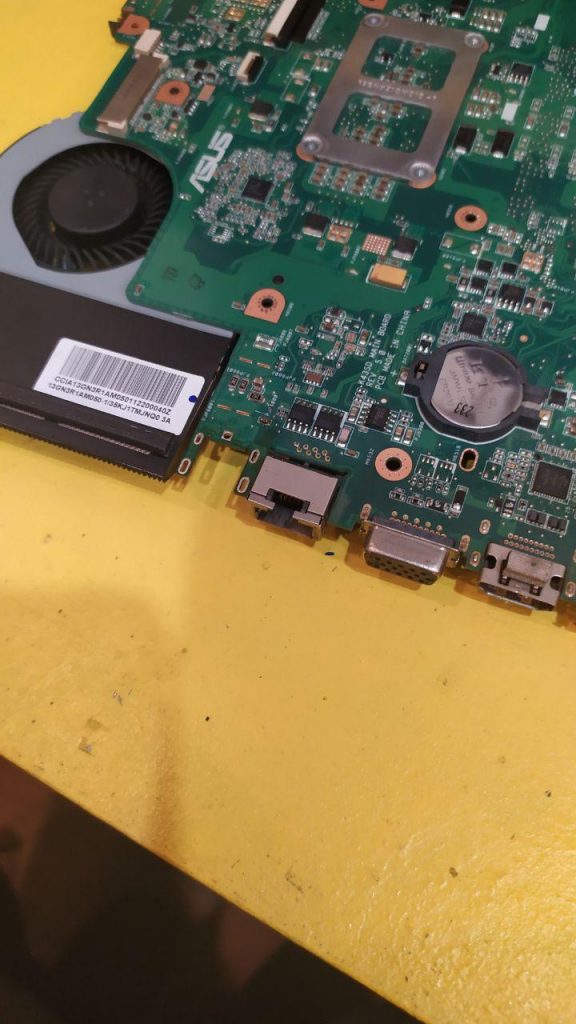

Пайка разъемов на материнской плате

С пайкой остальных элементов не должно возникнуть проблем, если вы справитесь с этой задачей. Для пайки без фена будем использовать сплав Розе. Температура его плавления составляет +94 °C.

  1. Наносим флюс на контакты разъема таким образом, чтобы все контакты были «влажные», и устанавливаем на один из них капельку сплава Розе. Как правильно паять паяльником: с канифолью и оловом в домашних условиях
  2. Затем нагреваем эту капельку паяльником. Нужно, чтобы тугоплавкий припой смешался с легкоплавким. Определить конечный результат можно легким надавливанием на контакт разъема – он должен чуть заметно покачиваться под давлением жала. До подобного результата проходимся по каждому контакту. Затем по доле секунды дотрагиваемся до каждого из контактов жалом паяльника, и разъем буквально отваливается сам.Как правильно паять паяльником: с канифолью и оловом в домашних условиях

    Как правильно паять паяльником: с канифолью и оловом в домашних условиях

  3. У сплава Розе есть один серьезный недостаток – он очень хрупкий, поэтому использовать его для соединений контактов нельзя, так что удаляем его с помощью оплетки. Смачиваем флюсом самый кончик оплетки. Как правильно паять паяльником: с канифолью и оловом в домашних условиях
  4. Через оплетку дотрагиваемся паяльником до контактных площадок на материнской плате, припой будет впитываться в оплетку. Через пару секунд можно убирать оплетку, а изменившийся участок оплетки обрезаем ножницами, наносим флюс и повторяем до полной чистоты контактных площадок.Как правильно паять паяльником: с канифолью и оловом в домашних условиях

    Как правильно паять паяльником: с канифолью и оловом в домашних условиях

  5. Устанавливаем разъем в паз и наносим немного флюса на каждый из контактов. Как правильно паять паяльником: с канифолью и оловом в домашних условиях
  6. Дотрагиваемся паяльником до контакта и подаем обычный припой до образования монолитного соединения. Как правильно паять паяльником: с канифолью и оловом в домашних условиях
  7. Удаляем флюс с мест пайки при помощи спрея Flux-Off и ткани. Это делать обязательно, иначе к флюсу будет прилипать грязь, а некоторые кислотосодержащие флюсы могут разрушить слои текстолита. Чтобы этого избежать, достаточно нанести Flux-Off на ткань и протереть следы пайки.Как правильно паять паяльником: с канифолью и оловом в домашних условиях

    Как правильно паять паяльником: с канифолью и оловом в домашних условиях

Пошаговая техника пайки проводов

Существует пошаговая инструкция, которую работнику необходимо соблюдать, чтобы не столкнуться с дополнительными сложностями:

  1. Удалить изоляцию на длине 3-5 см.
  2. Зачистить и обезжирить соединяемые жилы.
  3. Выполнить плотную скрутку проводов.
  4. Нанести флюс на полученный сросток.
  5. Набрать на жало припой и припаять скрутки.
  6. Полученный сросток нужно изолировать.

Возможные проблемы при пайке

В ходе эксплуатации паяльника, могут возникнуть проблемы, которые мастеру потребуется устранить. Однако, большую часть недочетов можно определить «на глаз», к примеру:

  • холодная пайка — припой имеет тусклый цвет, прочность контакта низкая, в результате чего со временем он разрушается;
  • перегрев компонентов — припой не покрывает поверхность;
  • перемещение компонентов, подлежащих соединению, до полного затвердевания припоя.

Важно! Устранить все вышеперечисленные проблемы возможно путем повторной пайки.

Пошаговая инструкция по пайке паяльником

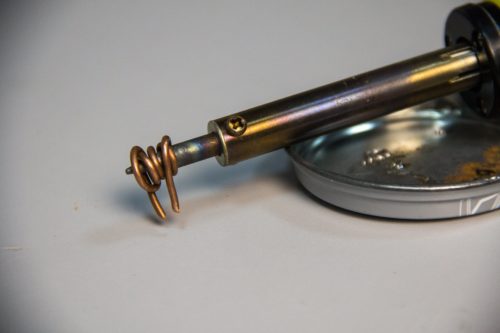

Перед тем как приступить к работе, следует пройти обучение у опытных специалистов

Как начать паять?

Пайка предназначена для соединения двух и более токоведущих проводников. Чтобы начать паять, нужно иметь минимальный набор из трех вещей – паяльника, припоя и канифоли.

Для качественной пайки нужно придерживаться очередности следующих пунктов:

  • Включив паяльник в сеть, обязательно дождитесь его полного нагрева. Скорость нагрева может составлять 1-3 минуты, это прописано в инструкцию к вашему паяльнику. Если нет инструкции, можно определить степень нагрева, попробовав расплавить немного припоя. Если плавится легко, паяльник считается разогретым.
  • Снимите резиновую изоляцию с провода с помощью острого инструмента – кусачек, ножа или специального стриппера. Если вы спаиваете провода для наушников, то скорее всего вам придется удалить слой лака. Обжечь его можно с помощью открытого пламени, например, зажигалки. Не держите зажигалку слишком долго, иначе следом за изоляцией оплавится сам медный провод. Если вы спаиваете алюминиевые провода, то поверхность алюминия нужно зачистить наждачной бумагой или напильником, иначе припой ложиться не будет. Алюминий быстро окисляется, поэтому припой нужно наносить сразу после зачистки провода.
  • Опускаем жало разогретого паяльника в канифоль, чтобы припой мог легко удерживаться на кончике жала. Набираем немного припоя и пробуем залудить провод. Провод нужно понемногу крутить без резких движений, чтобы припой равномерно растекался по проводнику. При этом жало паяльника нужно слегка проводить из стороны в сторону. Как только припой равномерно лег по всему проводу, паяльник можно убрать. Ни в коем случае нельзя дуть на припой, ускоряя остывание: припой неправильно кристаллизуется, и такая пайка в скором времени отвалится. Еще можно попробовать окунуть провод в расплавленную канифоль вместе с паяльником и уже лудить непосредственно в самой баночке.
  • Теперь нужно соединить два проводника. Пусть один из компонентов будет светодиод, а второй – залуженный провод. Светодиод нужно каким-то образом зафиксировать, например, прищепками или специальными зажимами, можно попросить кого-либо подержать деталь пинцетом, или воспользоваться другим удобным для вас способом, соблюдая при этом технику безопасности.
  • Нагрейте место стыка паяльником, слегка ведя жало паяльника из стороны в сторону вдоль проводников. Как только припой растечется по проводникам, паяльник можно убрать, провода при этом не нужно шевелить до остывания припоя. Остывание можно определить визуально: через 8-10 секунд припой становится немного темнее.

Как охладить место пайки

Пинцет из металла, которым придерживают радиодеталь, в процессе пайки работает еще и как теплоотвод. Можно для этой цели использовать и специальный зажим «крокодил».

Источники

  • https://DomZastroika.ru/instrumenty/kak-pravilno-payat-payalnikom.html
  • https://SpecInstrumenta.ru/elektroinstrument/payalnik/kak-pravilno-payat-payalnikom-s-kanifolyu.html
  • https://tokar.guru/instrumenty/payalniki/kak-pravilno-polzovatsya-payalnikom-s-kanifolyu-uchimsya-payat.html
  • https://odinelectric.ru/knowledgebase/kak-pravilno-payat-payalnikom
  • https://tpspribor.ru/instrumenty/kak-pravil-no-payat-payal-nikom-s-pripoem-i-kanifol-yu.html
  • https://sesaga.ru/kak-pravilno-payat-payalnikom-s-kanifolyu.html
  • https://ichip.ru/sovety/remont/kak-pravilno-payat-provoda-i-platy-714862
  • https://rosnerud-spb.ru/pajka/kak-pravilno-payat-payalnikom-s-kanifolyu-i-olovom-pripoem.html
  • https://svarkaipayka.ru/oborudovanie/payalniki/kak-pravilno-payat-payalnikom-s-kanifolyu.html
  • https://master-houses.ru/kak-pravilno-payat-s-kanifolyu-i-olovom/

Читайте также:  Триггер - это что такое простыми словами?
Понравилась статья? Поделиться с друзьями:
Bazliter.Ru
Adblock
detector
Gogetlinks12773
