Как сделать проводку в деревянном доме — важно знать

Основные требования к электропроводке в деревянном доме

Прежде всего необходимо предупредить домашних мастеров, которые считают, что если они могут починить розетку или выключатель в квартире, знают, как отличить ноль от фазы с помощью обычного индикатора, то могут смело браться за самостоятельный монтаж электропроводки и в загородном деревянном доме. Не все так просто – деревянное строение отличается повышенной пожароопасностью, и требования к прокладке силовых кабелей здесь совершенно иные.

Неудовлетворительное состояние электропроводки — наиболее частая причина пожаров

Безрадостная статистика показывает, что подавляющее число случающихся пожаров в деревянных зданиях напрямую связаны с нарушениями монтажа и эксплуатации электрических приборов или проводки. По большому счету, браться за самостоятельную прокладку электрических линий вообще не следует – это удел квалифицированных специалистов. Однако, знать основные правила необходимо любому владельцу деревянного жилья, хотя бы для того, чтобы оценить уже имеющиеся кабельные разводки или проконтролировать работу вызванных электриков, так как вполне можно нарваться на «халтурщиков», выполняющих работу по принципу «ничего страшного, и так сойдет».

Итак, какие основные требования должны предъявляться к электропроводке в деревянном строении:

  • Должна быть полностью исключена или до предела минимизирована вероятность возгорания кабеля с передачей открытого огня на деревянную конструкцию здания в случае короткого замыкания.
  • Физико-технические и эксплуатационные характеристики используемых проводов и электроарматуры должны с достаточным запасом соответствовать суммарной потребляемой мощности на каждом конкретном участке проводки с учётом пиковых нагрузок. Недопустимы любые проявления нагревания кабелей или клеммных соединений.
  • Состояние проводки должно полностью исключать риски поражения людей или домашних животных электрическим током.

Проблема эстетичности в условиях деревянного строения должна уйти на второй план. Существует немало приемлемых способов решить и этот вопрос (об этом будет рассказано ниже). Но никогда нельзя добиваться улучшения интерьерногооформления помещений за счет даже незначительного снижения уровня безопасности – это чревато катастрофическими последствиями.

Сложность самостоятельной работы по прокладке электропроводки в деревянном доме еще и в том, что нет единого регламентирующего документа. Опытные мастера с большим стажем работы знают основные требования к ней и технологические приемы по их реализации. Самому же подобрать нужную информацию, разбросанную ноСНиПам, ГОСТам и ПУЭ (правила устройства электроустановок), не так просто, и она, зачастую, носит слишком специализированный характер, понятный лишь человеку с профильным образованием.

Основная задача данной публикации – дать владельцам деревянных домов основные представления о способах монтажа электропроводки. В качестве инструкции как сделать проводку в деревянном доме, адресованной неподготовленному человеку,  для полностью самостоятельного проведения электротехнических работ, ее рассматривать не следует.

Вход электрической линии в дом

Это — очень ответственный участок, о котором хозяева почему-то нередко забывают, акцентируя внимание именно на внутренней проводке. Срабатывает, наверное, принцип – стоит давно и полностью себя оправдывает. А между тем ввод силового кабеля в дом мог проводиться уже очень давно, по старым, уже не соответствующим современным требованиям технологиям. Оснащённость домов электроприборами выросла буквально в разы, соответственно, возросло и потребление энергии. Да и сама кабельная часть может безнадежно устареть – изоляция лопается под многолетним воздействием солнца и температурных перепадов, оголяя металлические жилы и снижая безопасность проводки.

Такой ввод кабеля через деревянную стенку — «мина замедленного действия»

Особо уязвимым участком является проход кабеля через деревянную стенку чердачного помещения. В свое время считали, что для безопасности вполне хватает обрезка резинового шланга. Однако, такой узел таит в себе немалую угрозу – в составе резины немалый процент сажи, которая сама по себе является углеродом, т.е. токопроводящим материалом. По мере старения такого «изолятора» появляются мостики электропроводимости с достаточно большим удельным сопротивлением. Могут возникнуть участки локального нагрева, искрения, а для сухих досок фронтона крыши этого может быть вполне достаточно.

Одним словом, если целью поставлено полное обновление проводки и приведение ее в действительно безопасное состояние, то начинать нужно именно отсюда.

Существует два способа завести силовую линию в дом – воздушный и подземный.

Подземный ввод кабеля в дом

  • Подземный способ считается более надёжным, так как кабель полностью скрыт и не подвержен внешним влияниям. Вместе с тем, это достаточно затратный метод, который потребует значительных земляных работ. Кабель должен располагаться на глубине не менее 0.8 м, охранная зона обязательно обозначается табличками. Проход через фундамент и ввод в дом производиться с обязательной установкой металлических гильз из толстостенных труб.

Размещение металлической гильзы для прохождения кабеля через фундамент

Как правило, подобное подключение имеет смысл организовывать лишь при строительстве нового дома, заранее продумывая прохождение коммуникаций. Если электролиния прокладывается в уже отстроенный дом, то легче и дешевле воспользоваться воздушной проводкой.

  • Осуществлять какие бы то ни было самостоятельные электротехнические работы на столбах линий электропередач запрещено категорически – это имеет право делать только высококвалифицированный электрик с соответствующим допуском.

К работе на линиях электропередач допускаются только высококвалифицированные специалисты

Примерная схема требуемого размещения воздушной проводки от ЛЭП к дому приведена на рисунке.

Общая схема воздушной линии к дому

Участок линии от столба к дому обычно выполняют из провода сечением не менее 16 мм. В основном, используется кабель типа СИП (самонесущий изолированный провод), имеющий высокопрочную оболочку из сшитого полиэтилена, устойчивого к инфракрасному излучению и термическим перепадам. Длительность службы такого провода должна составить не менее 25 лет.

Однако, внутрь дома эта линия никогда не заводится.  Согласно существующим правилам, категорически запрещена прокладка кабелей с алюминиевой токоведущей частью по сгораемым элементам конструкций. А раз речь идет о деревянном доме, то начиная от входа и до последнейрозетки или лампочки применяются исключительно медные проводники.

Для участка от подключения линии и до вводного распределительного устройства рекомендовано использовать кабель ВВГнг. Дополнительный индекс «нг» говорит о негорючести его изоляционного покрытия. Этот кабель вполне соответствует требованиям к стационарной проводке как внутри здания, так и на открытом воздухе. Однако, для большей надежности, его рекомендуют заключить еще и в гофрированную полимерную трубу, имеющую соответствующую сертификацию по действующим правилам пожарной безопасности НПБ 246—97. Пластик, из которого изготовлена «гофра», относится к самозатухающим, не поддерживающим горения материалам.

Переход от подводящей линии к внутренней. Хорошо видны соединительные сжимы и труба в месте прохождения через стену

Подключение всегда проводится снаружи здания. В настоящее время для этого чаще всего используют специальные герметичные сжимы, обеспечивающие надежный контакт без возможности окисления и возникновении искрения.

Участки прохождения ВВГнг через стены дома и чердачные или межэтажные перекрытия обязательно заключаются в металлическую гильзу, изготовленную из толстостенной трубы. Эта мера предосторожности имеет несколько задач:

  • Кабельная часть будет защищена от повреждений, которые могут быть вызваны смещениями строительных конструкций, например, из-за усадки дома или колебаний грунта.
  • Металлическая оболочка в максимальной степени предотвратит распространение огня на деревянные конструкции в случае чрезвычайной ситуации – перегрева или возгорания кабеля.
  • Кабель в уязвимых, скрытых от обзора местах получает защиту от домашних грызунов.

Толщина стенки трубы – значение регламентированное. Так, если используется провод сечением до 4 мм², она должна составлять 2,8 мм, а при применении более мощных кабелей – от 6 до 10 мм² — даже 3.2 мм. Это исключит возможность прогорания стенки трубы при возникновении внутри нее короткого замыкания.

 Как сделать проводку в квартире своими руками? Ответ Вы найдете прочитав статью на нашем сайте.

А вот здесь вы можете прочитать про заземление на даче своими руками.

Это же правило применяется на всех участках внутридомовой разводки в деревянном здании, безо всякого исключения.

Читайте также:  Канализация в частном доме: схема, глубина укладки своими руками

Следующий важный участок – от ввода в дом до распределительного щитка (по принятой терминологии, вводного распределительного устройства – ВУР). В чем особая специфичность данного участка – он остается незащищенным автоматикой от перегрузок или КЗ и, как правило, находится не на виду, зачастую проходя через чердачные или подсобные помещения. Полагаться на автоматику электрической подстанции не следует – там совершенно другие уровни срабатывания.

Существует несколько способов кардинально решить эту проблему:

  • Весь участок кабеля до ВРУ можно заключить в металлическую трубу с теми же параметрами, о которых говорилось выше. Однако, это становится возможным лишь при небольшой его протяжённости – до 2,5 –3 метров и отсутствии большого количества поворотов. Протолкнуть достаточно жесткий кабель на значительные расстояния в просвет трубы будет попросту невозможно.
  • Оптимальным видится установка защитного автомата в герметичном боксе непосредственно перед входом линии в здание. При этом порог его срабатывания выбирает на шаг выше, чем у основного АЗ, который устанавливается на ВРУ. Так, если на щитке установлен автомат в 25 А, то на наружном следует ставить 32 А.

Дополнительный автомат защиты, вынесенный на фасад

Это защитит уязвимый участок от перегрузки, но вместе с тем, если такая ситуация произойдет во внутренней домовой разводке, то сработает автомат на ВРУ, и необходимости добираться к внешнему АЗ не будет.

  • Есть еще один вариант, когда и автомат, и приборы учета расхода энергии электроснабжающие организации выносят вообще на внешнюю стену здания или даже на столбы ЛЭП. Это, конечно, надежно, но не всегда удобно для хозяев дома.

Установка распределительного щитка

Линия от ввода в дом напрямую, безо всяких ответвлений, приводит к распределительному щитку – ВРУ. Каковы его основные составляющие:

Простейший входной распределительный щит

  • Металлический или пластиковый бокс с местами для размещения электросчётчика и дополнительных устройств защиты, DIN-рейкой для АЗ, шинами – нулевой и контура заземления. Размеры бокса не регламентируются, так что лучше в этом случае не экономить, и устанавливать его с расчетом на дальнейший возможный «апгрейт» — дооснащение, потребность в котором может возникнуть по мере расширения электрооснащенности дома.
  • Опломбированный счётчик расхода электроэнергии.
  • Главный вводной автомат защиты, двухполюсный или трехполюсный, который обычно также пломбируется электроснабжающей организацией.
  • Установленные на DIN-рейке однополюсные АЗ. Их количество может быть различным. Обычно электросеть дома разделяется на зоны – каждой их них будет соответствовать свой автомат определенной мощности. Так, выделяют в отдельные зоны кухню, одну или несколько комнат, которые также можно разделить на освещение и розеточную группу. Часто отдельной зоной делается освещение двора, электроснабжение гаража и придомовых пристроек, внешние розетки, которые используются для хозяйственных работ на территории.

Мощность автоматов рассчитывается для каждой зоны индивидуально. Руководствуются правилом, что она должна обеспечивать срабатывание при перегрузке на самом слабом участке локальной электропроводки. Чем меньше номинал, тем выше безопасность эксплуатации электроприборов. Так, если обычные розетки имеют допустимый предел в 16 А, то и АЗ не должен превышать этого значения.

  • УЗО – устройство защитного отключения электропитания при выявлении тока утечки. Ввиду немалой стоимости подобного прибора им многие просто пренебрегают. Однако, хотя оно и не является обязательным, все же лучше не поскупиться, приобрести и включить его в общую систему электроснабжения. УЗО надежно предохранит жильцов от поражения током при пользовании электроприборами, не допустит аварийных ситуаций в сети. Особое значение оно приобретает на участках с повышенной влажностью – кухни, ванные, бани, котельные, внешняя арматура во дворах, гаражах и т.п. Подбор номинала УЗО и его установка должны проводиться квалифицированными электриком, так как здесь учитывается несколько параметров – общая нагрузка участка (максимальный ток) и ток утечки.

УЗО может устанавливаться на всю внутридомовую сеть, но в этом случае велика вероятность частых ложных срабатываний защиты, и кроме того, очень сложно будет выявить источник потенциальной угрозы безопасности. Более удобным, но, правда, и более дорогим способом становится установка УЗО также с зонированием, аналогично АЗ.

Вся аппаратная часть распределительного щитка должна быть исключительно от проверенных производителей, иметь соответствующие сертификаты соответствия. Важно помнить, что во многом именно эти отвечают за безопасность хозяев и сохранность здания.

Как сделать проводку в деревянном доме — от щитка до точек потребления

Теперь об одном из главных моментов устройства проводки в деревянном доме – участках от распределительного щита до точек подключения электроприборов.

В первую очередь, несколько слов о соединениях проводов. Скрутки должны быть исключены, даже при использовании толстых медных жил одного сечения. Допускается пайка проводов с последующим закрытием оголенной части пластиковыми колпачками. Оптимальных же решением будет использование специальных пружинных или винтовых клеммных соединений (например, клеммы WAGO). Это не столь дорого, но обеспечит и надежный контакт, и требуемую защищенность от коротких замыканий. Кроме того, такие соединения легко проконтролировать и в случае необходимости, заменить.

Для соединения проводов лучше всего использовать специальные клеммы

Оптимальным решением для деревянного дома является открытое расположение проводки на стенах. Существуют возможности разместить ее и скрыто, но это потребует масштабных и дорогостоящих работ.

Способы открытого размещения проводки

  • С давних пор применялось размещение кабелей внутренней проводки по деревянным элементам конструкции на изолирующих роликах, обеспечивающих безопасный зазор в 10 мм от стены.

Открытое размещение на роликах-изоляторах

В домах старой постройки кое-где такие разводки сохранились и по сей день.

Находятся многочисленные поклонники такого ретро-стиля…

Кстати, этот метод крепления стал вновь входить в моду – многие владельцы отдают предпочтение такой ретро-проводке. Для этого даже выпускаются специальные витые кабеля различных расцветок.

… и можно даже приобрести специальную проводку

Однако, рассматривать всерьезподобныеподход для организации всей внутренней разводки вряд ли уместно. Количество электроприборов и, соответственно, точек потребления в среднестатистическом доме значительно возросло, а прокладка множества магистралей от распределительного щита на роликах поверх стены будет смотреться просто нелепо.

  • Одиночныекабели сечением менее 6 мм² можно располагать непосредственно на поверхности стены, фиксируя их с помощью электротехническихклипсов соответствующего размера. Главное условие при этом – наличие двойной (а лучше даже – тройной) изоляции кабеля. Для подобных целей подойдут уже упоминавшиеся провода марки ВВГнг или NIМ. Если применяются провода в обычной изоляции, то потребуется несгорающая прокладка (асбестовая или металлическая), выступающая с обеих сторон кабеля минимум на 10 мм, а это вряд ли украсит интерьер помещения.
  • Электропроводку можно разместить в гофрированной полимерной электротехнической трубе. Достоинства такого подхода в том, что в одну трубу можно поместить несколько проводов. Это будет уже выглядеть несколько лучше, чем одиночныекабели, но все же эстетика в данном случае «хромает» — гофру непросто разместить идеально ровно, даже с использованием клипсов. Но зато провода получают дополнительную защиту от внешних повреждений и создается требуемый зазор от стены.

Проводка заключена в полимерные гофрированные трубы

Для незаметных участков проводки, например, для подсобных или технических помещений, этот метод становится, наверное, оптимальным. Однако и он имеет недостаток – при необходимости замены какого-то одного кабеля придется снимать гофрированную облицовку со всего пучка проводов.

Узнайте несколько доступных способов, как найти обрыв провода в стене, из нашей новой статьи.

Гильза из металлической трубы в месте прохождения проводов через перекрытие

  • Все большую популярность обретают полимерный кабель-каналы, закрывающиесясъемнойкрышкой. Они производятся различныхразмеров, то есть существует возможность подобрать их и для одиночного провода, и для нескольких параллельных линий. Изготавливаются они из негорючего пластика, что повышает безопасность эксплуатации проводки.
Читайте также:  Декоративный пруд на даче: как сделать своими руками, идеи по оформлению

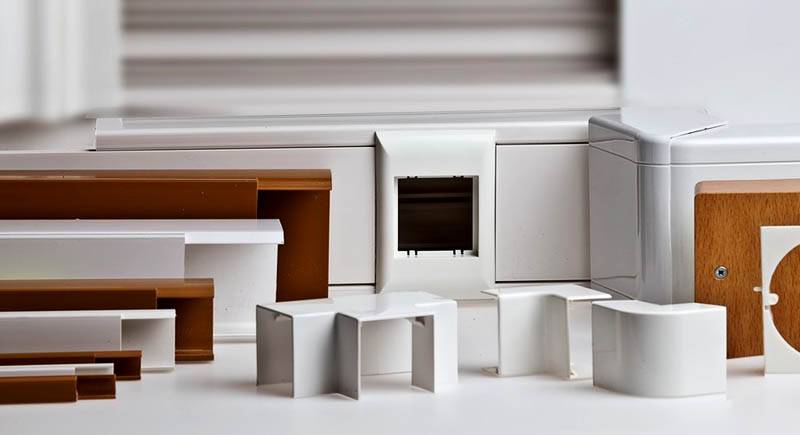

Кабель-каналы для открытого типа проводки

Такие короба можно подобрать и по наиболее подходящей расцветке – они бывают не только белыми, но и затонированными или имеющими декоративное покрытие «под дерево», которое хорошо будет сочетаться с материалом стен.

Особое достоинство таких каналов – простота профилактических или монтажных работ с кабельной частью — всегда можно снять крышку, чтобы заменить проблемный кабель или же добавить новое соединение.

Кабель-каналы могут быть декорированы в тон с деревянными стенами

Учитывая то, что сейчас в продаже немало дополнительных аксессуаров к подобным кабель-каналам – повороты, внешние и внутренние угловые элементы, тройники, заглушки и т.п, хозяева могут с помощью их решить проблему требуемой декоративности электропроводки.

  • Еще одной разновидностью подобных кабель-каналов являются системы электротехнических плинтусов. Они также укомплектованы всеми необходимыми элементами для прямых участков, поворотов, углов, подъемов к розеткам и выключателям, распределительным коробкам. Это позволяет выдержать общий стиль оформления помещения, несмотря на то, что по сути проводка будет считаться открытой.

Универсальная система электротехнических плинтусов

Важное замечание – установку кабель-каналов следует проводить только после первичной усадки дома и при условии, что древесина стен хорошо просушена. В противном случае даже незначительные изменения «геометрии» помещения могут вызвать деформацию и даже разрушение коробов.

  • Прибегают и к размещению открытой проводки в трубах, металлических или полимерных. Удобной подобную технологию не назовешь – каждый прямой участок продевается отдельно, затем устанавливается переходная или поворотная муфта и так далее. Безусловно, немало сложностей вызовет и необходимость замены кабельной части. Такой подход – это скорее дань моде, но никак не оптимальное решение для наружной разводки.

Розетки и выключатели, устанавливаемые при открытом расположении проводки, должны в обязательном порядке иметь несгорающую прокладку снизу. Хорошо, если это предусмотрено самой их конструкцией. Если нет, то придется вырезать площадки из асбеста или металла.

Следует сразу просчитывать требуемое количество розеток в том или ином месте помещения. Использование тройников или удлинителей в процессе эксплуатации электроприборов должно быть сокращено до минимума, а еще лучше – полностью исключено.

 Как соединить провода в распределительной коробке? Ответ Вы найдете перейдя по приведенной ссылке на нашем сайте.

А здесь рассказывается на какой высоте устанавливать розетки.

Скрытая проводка в деревянном доме

Что делать, если хочется проводку скрыть полностью?

Если у хозяев жилья превалирует все же желание полностью скрыть проводку, то они столкнутся с весьма масштабными работами.

  • Чтобы обеспечить полную противопожарную безопасность, все провода должны быть замещены в несгораемую оболочку, в качестве которой может выступать только стальная или медная труба. Внутренняя полость стальной трубы должна быть либо окрашена, либо оцинкована, чтобы не допустить процессов коррозии стенок.

Провода прячутся в стальные или медные трубы

  • Все переходы и повороты исполняются с помощью резьбовых элементов либо сваркой (пайкой).
  • Горизонтальные участки труб должны иметь небольшой уклон для того, чтобы образовавшийся в полости конденсат имел выход наружу. Также предусматриваются специальные отверстия в тех местах, где наиболее вероятны скопления влаги.

Труба с проводами, спрятанная в вырезанный штроб

  • В вырезанные для скрытого размещения розеток и выключателей отверстия устанавливаются только металлические подрозетники, которые должны быть подключены к контуру заземления.

Подрозетники используются металлические. Они должны быть заземлены

  • Все разветвления проводятся только в распределительных коробках, которые должны быть также герметично соединены с трубами.
  • Весь контур труб обязательно заземляется. чтобы снять с него возможное статическое напряжение и предотвратит поражение током в случае возможного нарушения изоляции кабеля.

Все соединения и разветвления предусматриваются исключительно в монтажных коробках

  • Чтобы не допустить контакта изоляции проводов с острыми кромками трубы, на выходе обязательно устанавливается центрирующая пластиковая заглушка.

Скрытая проводка допускается и еще одним способом – по намету штукатурного слоя толщиной не менее 10 мм. Однако, применяется это нечасто, хотя бы из тех соображений, что закрывать натуральное дерево штукатуркой, наверное, не самый лучший вариант.

Если просмотреть размещенные в интернете фотографии или видеоролики, можно увидеть массу примеров, когда скрытую проводку размещают в металлической или пластиковой «гофре», или же просто укладывают пучки проводов в проделанные в дереве штробы. Что быни писали «авторитетные» мастера, которые убеждают, чтоподобныйспособ полностью безопасен, это является грубейшим нарушением существующих требований. Закладывать в своём деревянном доме подобную «мину замедленного действия» вряд ли стоит – ставки слишком высоки!

В статье не раз упоминался контур заземления. Однако это вопрос настолько своеобразен и важен, что заслуживает совершенно отдельной подробной публикации, которая обязательно найдетсвое место на страницах нашего портала.

Этапы электромонтажа в деревянном доме

Процесс оборудования электросетей включает не только монтаж проводов, здесь важно все: ввод силового кабеля в дом, устройство контура заземления, наполнение электрощита. Некоторые сложности связаны с планированием и обустройством скрытой проводки. Любые мероприятия должны проводиться согласно нормам и требованиям СНиП и ПУЭ.

Этап — подводим электричество к зданию

За последние десятилетия возросло потребление электроэнергии, а вместе с этим – и требования к обустройству ввода электролинии в дом.

Существуют два способа ввода кабелей:

  • надземный или воздушный, реализуемый с помощью высоких опор;
  • подземный или траншейный.

Первый способ относится к традиционным – силовые коммуникации тянут от линии электропередач прямо к дому. Для этого используют изолированный полиэтиленовый провод СИП, который называют самонесущим. Он не требует установки дополнительного троса и держится за счет собственной несущей способности.


Если длина вводной линии более 25 м, необходимо установить дополнительную опору. Часто на этой опоре (столбе) размещают и наружный электрощит

Подземный способ ввода силовой линии более современный. Провода укладывают в траншею глубиной от 0,8 м и более. Охранную зону на поверхности грунта помечают табличками. Под землей провода, дополнительно изолированные и помещенные в металлическую трубу, максимально защищены от влаги, повреждений и нагрузки.

Ввод провода в деревянное строение осуществляют посредством металлической гильзы, которую можно изготовить из куска толстостенной трубы. Главное назначение гильзы – предотвратить контакт кабеля и деревянных деталей дома.

Этап — устанавливаем контур заземления

Есть старый проверенный способ устройства заземления для частного дома. Неподалеку от точки ввода силового кабеля в дом в грунте вырывают треугольную яму глубиной 0,5 м. По углам получившегося треугольника вбивают металлические стержни – штыри, арматуру, соединяют их толстой проволокой или уголком.

Контур заземления около деревянного дома
Контур заземления не обязательно должен иметь вид треугольника, также конструируют круглые, прямоугольные и линейные варианты. Количество электродов может быть больше трех

Затем от контура к столбу или стене проводят металлический проводник, конец которого присоединяют к заземляющей шине в электрощитке. В схему включают и громоотвод. Подземную конструкцию засыпают грунтом.

Этап — обустраиваем электрощит

Электрощит деревянного дома – «мозг» электросети, от которого зависит работа системы и безопасность жильцов.

Чтобы он правильно функционировал, необходимо соблюдать ряд важных правил:

  • размеры щита подбирают по количеству УЗО и автоматов, но с запасом – свободными местами на DIN-рейках;
  • кроме автоматов и УЗО необходимо распределить места для электросчетчика, заземляющих и нулевых шин, подключенных проводов;
  • если щит размещен на улице, необходимо обеспечить его защиту от осадков;
  • высота установки – не менее 1,5 м, чтобы дети или животные не имели доступа.

Номинал автоматов, как и сечение провода, зависит от токовой нагрузки. Параметры автомата на вводе ориентированы на лимит эл/энергии от поставщика.

Металлический электрошкаф на столбе
Герметичный бокс с возможностью снятия показаний счетчика и удобной дверцей – надежная защита электроустановок от дождя и возможных механических повреждений

Для соединения или подключения проводов рекомендуют использовать более эффективные и заменяемые клеммы, скрутка не годится, а пайка занимает много времени и требует отработанных навыков.

Этап — правильно прокладываем проводку

Вариант. Монтаж скрытой проводки. Перед началом монтажных работ следует определиться с типом прокладки электропроводки. Дело в том, что без защиты нельзя фиксировать кабель внутри деревянных элементов: бруса, бревен и пр.

Читайте также:  Горелка на отработке своими руками: пошаговая инструкция по изготовлению

Согласно ПУЭ-6, существует возможность электромонтажа скрытой проводки, но с использованием металлической трубы.

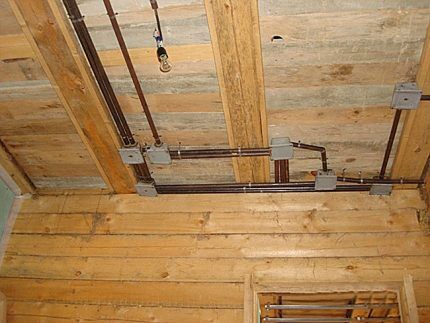

Металлические трубы на потолке
Монтаж проводов в стальных трубах. Оштукатуренные борозды, монолитные заводские конструкции практически не используются, а гибкие гофры и короба считаются недостаточно прочными – прогорают при воспламенении

Скрытая проводка рискованна и сложна для самостоятельного исполнения: каждый провод придется поместить внутрь металлической трубы, а места соединений двух труб герметично скрепить между собой.

Пожарные не рекомендуют использовать этот способ, но если владельцам дома все же важно замаскировать провода под облицовку, нужно действовать по следующей инструкции:

  1. Подготовить штробы в бревнах/брусе.
  2. Установить распределительные коробки так, чтобы доступ к ним был и после отделочных работ.
  3. В стенах и перегородках просверлить отверстия и вставить в них проходные гильзы с обработанными краями.
  4. В местах крепления выключателей и розеток также установить металлические монтажные «стаканы».
  5. Подобрать трубы по диаметру так, чтобы провода занимали не более 40-50% внутреннего пространства.
  6. Концы труб, как и гильз, отшлифовать или обезопасить пластиковыми ободками, чтобы провода не перегнулись и не порвались.
  7. Закрепить трубы на потолке или стенах хомутами, к металлическим гильзам – способом развальцовки.
  8. Протянуть провода согласно схеме внутри труб.
  9. Соединить провода в распределительных коробках, подключить их к электроустановкам и электрощитку.

После этого можно облицовывать деревянные поверхности вагонкой, гипсокартоном или другим материалом.

Для защиты металла от коррозии выбирают трубы из оцинковки или нержавейки. Простую сталь покрывают антикоррозийной краской. Если замечена повышенная влажность, трубы укладывают под наклоном – для слива конденсата.

Вариант. Монтаж открытой проводки. Отрытая проводка находится на виду, монтируется сверху на деревянные поверхности, поэтому должна выглядеть привлекательно.

Для маскировки используют гофрированные трубы, жесткие пластиковые короба и плинтусы из негорючего материал. Но многим не нравится «офисное» оформление, и они используют ретро-проводку, специально предназначенную для создания внутренней электросети деревянного дома.

Провода импортного производств стоят дорого, отечественные – на 25-30% дешевле. Чтобы сэкономить на устройстве сети для большого дома, берут шнуры БПВЛ или РКГМ в х/б или стекловолоконной обмотке и скручивают ихСтандартные изделия имеют высоту 1,8-2,4 см, могут быть окрашены в любой оттенок. Для крепежа роликов на деревянную стену используют тонкие и длинные саморезы, которые часто поставляются в комплектеРаспределительные или распаечные коробки должны соответствовать проводке по внешнему виду и полностью находиться на поверхности. Маскировать или утоплять в дерево их запрещено противопожарными правиламиЭлектроустановки, к которым ведут скрученные провода, также должны соответствовать стилю. Известные производители (Cordon Dor, Gambarelli) выпускают коллекции изделий – красивые, с отличными техническими характеристиками, но достаточно дорогиеВитой трехжильный ретро кабельКерамические изоляторы-ролики для монтажаРаспаечные коробки для открытой проводкиВыключатели и розетки в ретро стиле

Если бюджет мал и ретро проводка не по карману, подойдут короба из самозатухающего пластика. Можно выбрать цвет, максимально подходящий под облицовку стен: белый, коричневый, бежевый, «под дерево».

Инструкция по электромонтажу:

  1. Выбрать кабель-каналы и плинтуса, соответствующие диаметру проводов.
  2. Снять верхнюю часть – крышку, а основание зафиксировать на деревянной поверхности саморезами.
  3. В местах стыков, в углах установить распределительные коробки для соединения проводов.
  4. Установить согласно правилам монтажа электроустановок в деревянных домах розетки, выключатели.
  5. Поместить провода в кабель-каналы.
  6. Произвести подключение по всем линиям.
  7. Приложить верхние части – крышки, защелкнуть.

Полноценной считается защита, при которой провода нигде не контактируют с деревянной поверхностью и не выступают наружу.

Способы прокладки проводки в деревянном доме

Создание качественной системы электропитания в таком объекте основано на тщательном изучении вопросов безопасности. Статистика подтверждает, что именно неправильная прокладка электропроводки в деревянных домах часто становится причиной пожаров. Аварийные ситуации создают различные повреждения изоляции. Ее может испортить механическое воздействие, высокая температура. Соответствующим образом надо планировать пути прохождения трасс, чтобы исключить негативные факторы.

В частности, надо не забывать о деформациях деревянных строений. Срубы из бревен закрывают от непогоды на один сезон. Только через год устанавливают оконные и дверные рамы. Даже после такой подготовки оставляют специальные технологически щели с мягким уплотнителем для компенсации возможного изменения размеров. Разумеется, подобные предосторожности следует применять по отношению к иным частям конструкции, инженерным сооружениям.

Проще обеспечить хороший результат, когда выполняется прокладка электропроводки в деревянном доме из качественного фабричного бруса. В холе специальных технологических операций из таких материалов удаляют избыточную влагу. Их защищают от гниения и проникновения воды. Производители предоставляют официальные монтажные инструкции. Некоторые – предлагают строительство «под ключ» с оформлением соответствующих гарантий. Ниже рассказано о том, как без ошибок создать трассы электропитания собственными руками.

Как устанавливают скрытую проводку в деревянном доме

Широкий ассортимент изделий этой категории создает ложное впечатление об отсутствии проблем при монтаже скрытой проводки в бревенчатом доме. Проводники создают из нескольких скрученных проволок, что повышает надежность, устойчивость к изгибам. Многослойные оболочки обеспечивают отличные изоляционные характеристики. Полимерами уменьшают электропроводность, предотвращают проникновение влаги. Из стальных лент создают бронирование, которое защищает от механических повреждений.

Разные виды кабельной продукции
Разные виды кабельной продукции

После детального изучения можно выяснить, что наиболее надежные изделия стоят дорого. Экономически нецелесообразно и бессмысленно оснащать деревянный жилой дом, как бункер для бомбоубежища. Для уменьшения затрат выбирают кабель по демократичной стоимости, скрывают его под плинтусом, декоративной обшивкой из вагонки. В некоторых случаях – внутреннюю проводку в деревянном доме делают с применением гофрированных полимерных трубок, монтажных коробов.

Все перечисленные методики являются ошибочными. В соответствии с правилами «ПУЭ» скрытая проводка в доме из таких материалов укладывается в металлическую трубу. Только такая оболочка обеспечит достаточно хорошую защиту.

К сведению! Широкие пластиковые каналы создают пути для удобного передвижения грызунов. Некоторые вредные животные способны испортить изоляцию проводников.

Удобно работать с трубами из меди. Они обладают сравнительно небольшим весом при высокой прочности, долговечностью. Их не сложно изгибать без повреждений, соединять в единую трассу электропроводки в деревянном доме. Но толщина стенок не нормируется только при сечении проводника до 2,5 мм. кв. Если подключаются мощные потребители, придется применять соответствующие изделия.

Вместо относительно дорогого металла можно использовать сталь

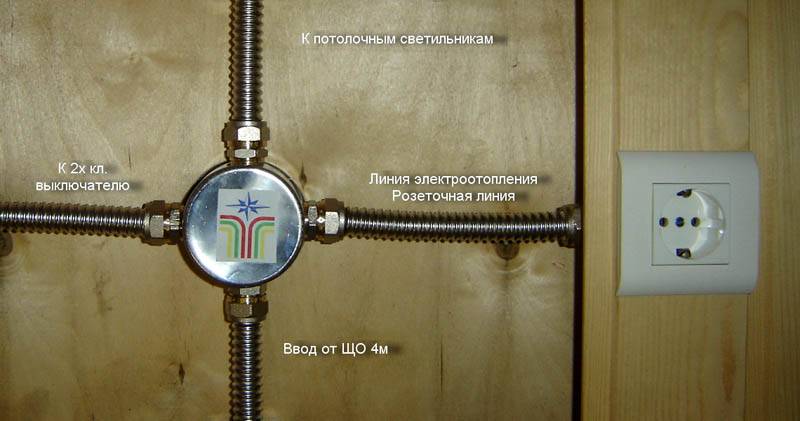

Вместо относительно дорогого металла можно использовать стальГофра, корпус коробки и соединительные детали из «нержавейки» – разрешенный, но очень дорогой вариант
Гофра, корпус коробки и соединительные детали из «нержавейки» – разрешенный, но очень дорогой вариант

Внутреннюю проводку можно сделать внутри штукатурки, создав защитный слой от 1 см и более со всех сторон трассы. Однако практическая реализация подобных планов вызывает сомнения. Естественные деформации дерева довольно быстро разрушат застывший строительный раствор.

Способы монтажа открытой проводки в деревянном доме

Эта методика не предполагает размещение линий внутри горючих конструкций, поэтому ограничений меньше.

Вполне допустимо установить наружную электропроводку в деревянном доме таким образом
Вполне допустимо установить наружную электропроводку в деревянном доме таким образом

Трубы из поливинилхлорида выглядят эстетично. Для монтажа трассы можно использовать специализированные паяльники с насадками нужных размеров. Такая технология помогает быстро создавать надежные и герметичные соединения. Пригодятся стандартные крепежные клипсы.

Наружную проводку в деревянном доме можно установить в пластиковом кабель канале
Наружную проводку в деревянном доме можно установить в пластиковом кабель канале

Такой вариант отличается следующими деталями:

  • Не слишком трудно подобрать изделия с подходящим для определенного интерьера цветом.
  • Нижняя часть канала электропроводки в деревянном доме закрепляется быстро, с применением шурупов. В стандартных наборах производители предлагают уголки, тройники и другие детали для создания каналов со сложной конфигурацией.
  • Съемная верхняя часть упрощает монтаж, осмотр, ремонт. Это удобно, если предполагается будущее изменение сети питания, добавление новых проводов.
  • Трассы этого типа нельзя изгибать. Однако данный факт не является существенным недостатком. Определенные проблемы могут возникнуть при усадке строения. Однако такие конструкции не сложно ремонтировать с заменой вышедших из строя частей.

Металлический кабель канал электропроводки с перфорацией – небольшой вес, хорошая прочность, надежная защита от механических повреждений
Металлический кабель канал электропроводки с перфорацией – небольшой вес, хорошая прочность, надежная защита от механических поврежденийПрименение гофрированных труб
Применение гофрированных трубВнешняя проводка в деревянном доме может быть установлена внутри полимерной трубы
Внешняя проводка в деревянном доме может быть установлена внутри полимерной трубы

Источники

  • https://stroyday.ru/stroitelstvo-doma/elektroxozyajstvo/kak-sdelat-provodku-v-derevyannom-dome.html
  • https://sovet-ingenera.com/elektrika/provodka/elektroprovodka-v-derevyannom-dome.html
  • https://HouseChief.ru/ehlektroprovodka-v-derevyannom-dome-svoimi-rukami-poshagovaya-instrukciya.html

Понравилась статья? Поделиться с друзьями:
Bazliter.Ru
Adblock
detector
Gogetlinks12773
