Ленточнопильный станок по дереву своими руками

Содержание

Области применения

Используя агрегат такого типа для ленточной пилы, можно проводить распилы собственноручно, при этом точность остается на высоте даже при использовании минимальной рабочей силы. Поэтому такие станки часто именуют лобзикового типа. Основной принцип функционирования такого рода агрегатов положен в основу более ста лет назад и даже на данный момент такие станки не теряют своей актуальности в плане обработки деревянных изделий.

Естественно, сегодняшние модели данного механизма на порядок–на два превосходят своих собратьев из прошлых поколений по большинству технических показателей. Но базовые составляющие и принцип работы практически не изменился. В первую очередь не подверглась серьезным изменениям пила для кольцевого сечения, которая способна выполнять распилы как впрямь, так и вкось.

Ленточнопильный станок по дереву б/у способен выполнить как качественный распил в резе, так и делать простую работу по обработке деревянных изделий настольно. Такая особенность данного механизма дает уникальную возможность выполнять столярные работы на специализированных фабриках по производству мебели, а также большинства комплексов промышленной древесной обработки.

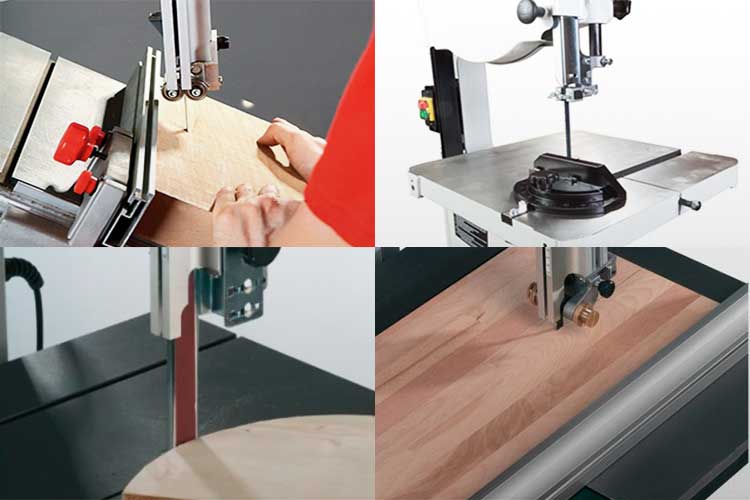

Станок ленточнопильный по дереву

Современные станки для обработки ленточным способом в высшей степени распространены в совокупности со многими известными стройматериалами. В основном работа осуществляется по дереву своими руками, а также по пластику и сложным пенопластовым материалам.

При производстве мебели такие станки используются в первую очередь для раскройки длинных дощаных проемов, а также для выпиливания сложных элементов по дереву. Но частым использованием ленточных станков также становятся работы по обработке и резке металлических конструкций. Не исключены работы с такими материалами, как:

  1. Чугун.
  2. Сложные цветные металлы.
  3. Чернометаллические сплавы.
  4. Сплавы из прочных металлических материалов, прежде всего из нержавейки.

Основные преимущества станка ленточнопильного по дереву, который в меньшей степени используется с применением других устройств подобного типа:

  • Возможность делать качественную резку заготовки толщина и глубина проникновения, которых может составлять не менее 400-500 мм.
  • Способность выполнять распилочные площади исключительно в сложных материалах, которые в меньшей степени могут быть задействованы в других похожих станочных механизмах.
  • Распил материалов в форме криволинейной трапеции с коническим основанием.
  • При работе на станке для ленточнопильных агрегатов остается минимум отходов, таких как пыль и стружка, ибо заготовочный срез всегда получается ровным и выполненным начисто.
  • Ленточнопильный станок очень малогабаритный, он занимает минимум пространства, при небольшом весе, таким образом, он легко инсталлируется при минимальных габаритах и без привлечения дополнительного рабочего инструмента.
  • Во время работы пилы действия ее шума в меньшей степени достигает перепонок оператора станка и тем самым создает меньше дискомфорта.
  • Аппарат подобного класса практически не беспокоит окружающих, которые проживают в непосредственной близости от работающего механизма.
  • Несложная, почти элементарная, конструкция агрегата дает возможность создать аппарат для ленточнопильного механизма посредством своих собственных сил.

Инструменты и материалы

Самодельные ленточные пилы по дереву делают из следующих материалов и инструментов:

  • Фанера или лист ДСП для изготовления каркаса и шкива.
  • Листовая сталь для пилы (или готовый образец из магазина).
  • Швеллер для опорной рамы.
  • Металлические уголки или рейки и деревянные бруски.
  • Подшипники.
  • Стальные штыри для изготовления осей шкива.
  • Электродвигатель.
  • Болты, гайки, саморезы, шайбы.
  • Гибкая резина.
  • Втулки.
  • Текстолит.
  • Прочный ремень.
  • Краска или лак, кисточка.
  • Пила.
  • Ключи под головки болтов.
  • Рулетка и карандаш.

Желательно использовать бревна толщиной в 20 мм для повышения надежности аппарата.

Настройка ленточнопильного оборудования

Исправная и качественная работа столярной установки зависит напрямую от настройки оборудования. Существует схема наладки установки. Вначале устанавливают колёса параллельно друг другу. Дальше устанавливают фторопластовые шайбы, необходимые для предотвращения вертикального смещения.

В первый раз запуск выполняют без направляющих. На этой стадии проверяют плавность запуска и чистоту работы двигателя, а дальше уже проводят тестовый распил с использованием полотна, но с минимальными нагрузками. Для работы с увеличенной нагрузкой используют блок с направляющими лентами. Такая конструкция состоит из двух половинок, которые устанавливают по линии режущего полотна.

Раньше мастера своими руками делали не только станки, но и режущее полотно. Самостоятельно замкнуть ленточный агрегат в кольцо сложно и тут требуется уже хоть какой-то начальный опыт в сборке станка. Ручным методом проводят и заточку по шаблону. Всё это можно сделать самому, сэкономив свои деньги, но современный рынок просто набит всевозможными приспособлениями и деталями, которые улучшают качество обработки материалов или делают аппаратуру многофункциональной. Главное в этом деле — помнить о технике безопасности, ведь производственные модели или самодельные представляют большую опасность для здоровья человека.

Технические возможности

Каждый практичный владелец такого механизма должен перед приобретением станка прежде ознакомиться с его техническими особенностями, а также с принципами функционирования при выполнении необходимых работ. Условно все агрегаты для осуществления ленточнопильной работы делят на несколько типов, которые можно разделить на следующие основные категории:

  1. Размер и показательные данные выпускаемой продукции за определенный период времени.
  2. Ширина ленточного ряда на обрабатываемом агрегате.
  3. Угол, под которым осуществляют поворот механизма.
  4. Количество скоростных режимов для проведения обкатки материала.

Основным показателем, который определяет разницу между станком, созданным для промышленных масштабов и для одиночной работы в бытовых условиях.

Если толщина ленты не превышает 13-14 мм, то ее лучше всего использовать в бытовой работе при незначительном объеме выпускаемой продукции, но в случае, когда необходимо сделать действительно большой объем продукции в промышленных масштабах, то задействуют более толстые ленты, как правило, не менее 20 мм, чтобы не допустить выпуска некачественной продукции.

Основное расположение ленты пилы на устройстве: горизонтальное и вертикальное. Таким образом, все станки такого типа имеют всего две стандартных классификации: горизонтальные станки и вертикальные.

На вертикальном агрегате установлена специальная консоль, которая дает возможность контролировать рабочий процесс, на основе специальных рабочих частей. Оператор устройства способен в полной мере контролировать свою консоль, следя одновременно за производственным процессом.

На малогабаритных механизмах по-особенному фиксируется только пильная поверхность, при этом имеется возможность свободного перемещения основной заготовки для агрегата. Горизонтальное размещение свойственно в первую очередь станкам с горизонтальной лентой. Их основное назначение заключается в том, чтобы резать древесину твердого типа.

Именно такие ленточные станки нередко применяются для профессионального возделывания тяжелых металлических пластин и качественного производства изделий.

Также не исключены значительные различия в форме подачи заготовки в специальный рабочий орган. При массовом производстве изделий распространены сложные автоматические станки. Они отличаются серийным производством. Подача элементов возможна при использовании специальных тисковых держателей, а также электромотора. Мотор также можно изготовить в домашних условиях.

Самоделки полуавтоматической подачи находят применение, прежде всего, в заготовительном производстве. Они отличаются от станков другого типа тем, что в них возможно осуществлять подачу с применением ручной подачи, а их использование обусловлено, в основном, домашним и бытовым производством.

Лучшим примером для ленточной пилы можно назвать аппарат белорусского производства за номером МР8-1558-007. Пилорама данного механизма также белорусского происхождения. С ее помощью удается качественно обработать множество сложных деталей, имеющих ширину не менее 90-300 мм, при длине 1100-8100 мм.

Механизм для обработки дерева и металла под номером МР8-1558-007 имеет стандартную мощность не более 8 кВт, а напряжение для работы станка не превышает 380 В. Полотно вращается с частотой не менее 32 м/с.

Читайте также:  Передача интернета по электрическим проводам: описание и подключение

Особенности конструкционной сборки агрегата

Прежде чем приобрести и тем более изготовить механизм собственноручно, необходимо предварительно изучить технические характеристики, которые позволят всесторонне взглянуть на устройство и принять взвешенное решение о его укомплектовании.

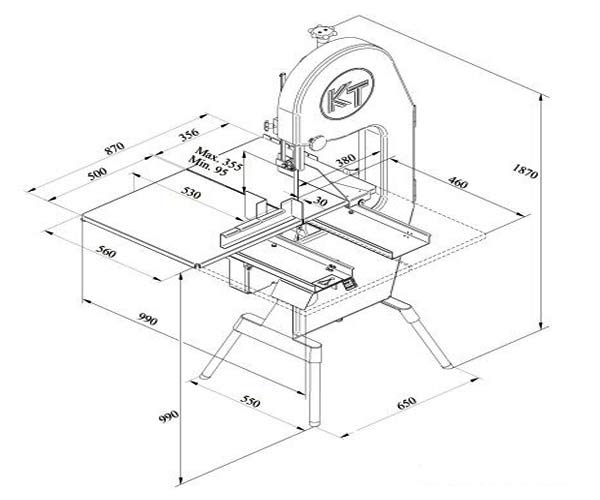

Чертеж ленточнопильного станка

Основные узлы стандартного станка следующие:

  • пилящий механизм;
  • электромотор;
  • платформа для работы;
  • станина для стандартной обработки;
  • элементы для направляющего момента;
  • заслонки для ограждающей поверхности.

В случае инцидента активируются сложные тормозные механизмы, колодки которых моментально тормозят работу пилы. При потенциальном разрыве ленточной поверхности приходят в движение фиксаторы, которые тормозят данный процесс и стопорят разрыв шаблона. Не помешает установить также такой элемент, как направляющую линейку для обеспечения регулирования ширины слоя.

Рекомендации по установке роликового узла для станка

Самодельный ленточнопильный станок по дереву будет работать правильно и без сбоев при использовании каленых роликов. Узел, в состав которого они входят, лучше всего сделать самостоятельно. В таком случае можно быть уверенным в его надежности, чего не скажешь о готовом механизме. Конструкция данного узла имеет следующие особенности:

  • в состав механизма входит три подшипника. Два из них марки 202, третий – немного больше;
  • вал и ролики вытачивается с учетом использования пил разной ширины. При необходимости между подшипниками устанавливают шайбу;
  • вал входит в две трубки, установленные одна в другую, с незначительным смещением оси;
  • роликовый узел устанавливают на самодельный станок с возможностью регулировки по высоте или смещения в стороны.

Как правильно устанавливать шкивы

Установка шкива
Установка шкива

Шкивы станка следует подтачивать таким образом, чтобы при надевании ремень выступал за их край на пару сантиметров. Вся такая конструкция перемещается по специальным направляющим – трубам, которые располагаются горизонтально. Этот узел, в случае необходимости, можно зафиксировать на нужном месте с помощью болтов.

Чтобы предотвратить спадание ленты со шкивов во время работы на станке, их нужно устанавливать не параллельно, а под небольшим наклоном – в результате такой установки во время работы пилы лента будет «натягиваться» на ролики сама.

В качестве ведомого используется правый шкив, поэтому для него необходимо приделать пружину, автоматически натягивающую его во время работы. Левый же шкив, следственно, является ведущим, поэтому фиксировать его при собственноручной сборке ленточного станка необходимо жестко. При смене размера пилы ведущий шкив нужно сдвигать.

По какому принципу работает самодельный станок, бывший в использовании?

  1. В первую очередь необходимо качественно зафиксировать, при этом вероятность вибрирования рабочего стола необходимо свести к нулю. Это крайне важно для стабильного удержания объемов производства на должном уровне.
  2. Заготовка разрезается по направляющей линии, при стопорении подвижным упором. Специальные устройства способны подавать изделие по необходимой длине.
  3. Станки такого типа способны выпиливать резьбу при угле обработки не менее 45 градусов.
  4. Автоматическая подача осуществляется специальным роликовым кронштейном. Именно на него укладывают заготовку необходимых размеров.
  5. Посредством роликов управлять всем процессом распила изделия становится предельно легко и просто, при этом сам электрический агрегат не представляет собой источник потенциальной опасности, ибо в условиях заводской сборки данному моменту уделяют особое внимание.

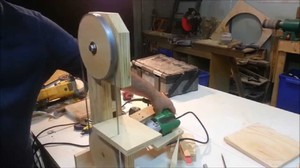

Видео: ленточная пила своими руками.

Размеры

Если вы планируете преимущественно не поперечное, а продольное пиление, то вам больше подойдут широкие ленточные пилы. Они имеют более ровный срез и не будут съезжать вдоль волокон. При работе с небольшими деталями следует ограничиться узкими пилками, они имеют больший шанс отсутствия повреждений. Стандартными параметрами считаются изделия шириной 3,5 – 4 см. Но если вам предстоит заниматься фигурной резкой, то стоит выбрать ленту не более 2 см. Напротив, для больших, массивных бревен есть модели вплоть до 88 миллиметров.

Характеристики

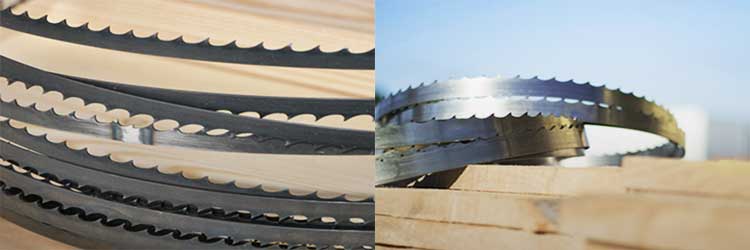

Для эффективного использования ленточной пилы потребуется несколько полотен различной ширины и толщины. При выборе инструмента для той или иной работы важно учитывать следующее:

  • тонким полотном можно обрабатывать только мягкую древесину, в противном случае оно быстро погнется, линия распила получится неровной;
  • чем шире лезвие, тем точнее будет срез;
  • толстая пила не подходит для работы с небольшими брусками и тонким листовым материалом, они деформируются из-за нагревания;
  • разрезы под углом и фигурную резку можно выполнить только узким полотном.

Ленточнопильный станок по дереву своими руками

Помимо геометрических размеров полотна, важно обращать внимание на профиль и высоту зуба. Важный критерий полотна для ленточной пилы – количество зубьев на единицу длины.

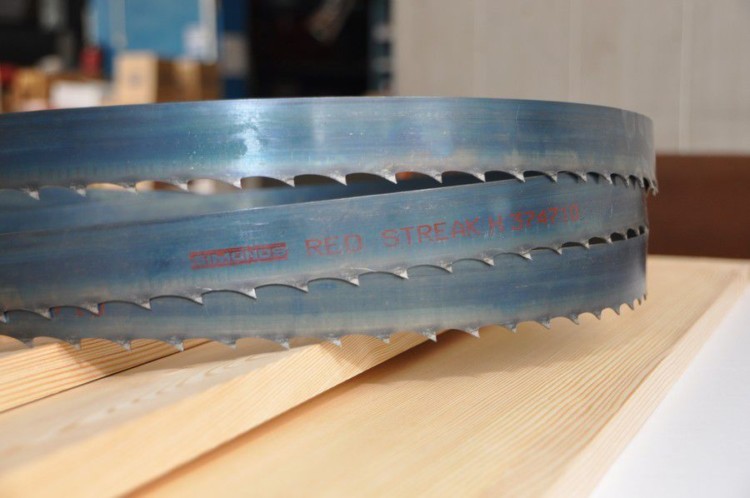

Обратите внимание! Чем чаще расположены зубья, тем ровнее стороны пропила.

Пила с частым зубом имеет больший срок службы из-за меньшего давления на каждый зуб. Пила с редким зубом предпочтительнее для твердой древесины благодаря большему давлению на режущую кромку.

Ленточнопильный станок по дереву своими руками

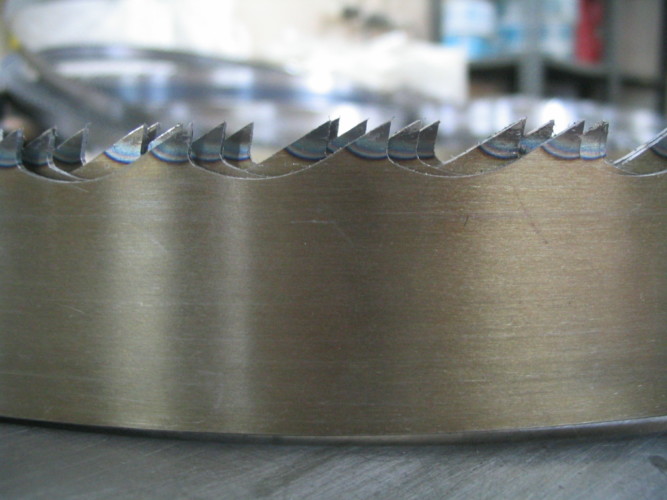

На качество среза влияет и высота зубца. Крупный зуб отлично подходит для черновой работы и резки толстой древесины. Небольшие бруски и тонкий листовой материал качественно распилит лишь лента с мелким зубом.

Ленточнопильный станок по дереву своими руками

Еще один важный параметр – шаг зубьев. Различают ритмичный шаг и переменный. Пила с ритмичным шагом подходит для тонких работ, таким инструментом удобно резать рейки небольшой толщины, выпиливать детали из фанеры. Полотно с переменным шагом стоит выбирать для обработки крупных заготовок из мягкой древесины. Благодаря асимметричному расположению зубьев такое полотно не забьется и легко разрежет толстую доску.

Изготовление основания и устройства для закрепления бревен

На первом этапе собственноручного проведения таких работ изготавливается основание для будущего станка для превращения обычных бревен в качественные доски. В качестве материала для этого подойдут уголки из металла. Устанавливать их следует вверх стороной, при этом необходимо добиться максимальной точности регулировки колесиков, иначе они будут быстро изнашиваться.

Перпендикулярно этим уголкам привариваются профильные трубы размерами 2,5×2,5 мм, между ними – труба диаметром в полдюйма, на которой закрепляются когти, являющиеся крепежом для бревен.

Такие крепежные приспособления должны легко двигаться в нужные стороны. Для надежной фиксации бревна достаточно пару раз ударить по зажимам молотком, вследствие чего произойдет заклинивание механизма фиксации материала, и с ним можно будет проводить все требуемые операции.

При собственноручной сборке пилы ленточного типа профильные трубы из твердого металла, которые устанавливаются перпендикулярно к основанию, должны быть сделаны таким образом, чтобы немного выступать за основание. Кроме того, на данных трубах следует установить перемычки: на них будут размещаться бревна перед распилкой на станке.

Наладка пилы в процессе изготовления ленточной пилы для бревен своими руками

Настройка заключается в:

  • расположении колес на одной линии;
  • первое включение следует производить без направляющих;
  • тестовую распиловку – без высокой нагрузки.

Затем можно установить блоки, которые будут направлять ленту.

Подготовка к работе

Перед началом изготовления станка приготовьте все нужные приспособления и материалы, уберите все лишнее с площадки, помните о технике безопасности на рабочем месте. Перечислим то, что вам понадобится.

Инструменты

  • Циркулярная пила для распила заготовок.
  • Электролобзик для выпиливания отверстий.
  • Струбцины понадобятся для фиксации частей в процессе склейки.
  • Сверлильный агрегат – можно применять электродрель или шуруповерт, также пригодятся сверла разного диаметра.
  • Шлифовальное оборудование – все поверхности лучше отшлифовать, чтобы не пораниться при использовании.

Материалы, фурнитура, крепеж

  • Фанера 1,5 см в ширину.
  • Прочный массив дерева для основания или металл.
  • Подшипники.
  • Два вала.
  • Режущее полотно.
  • Расходники – клей, изолента, гайки, саморезы.

Сборка ленточнопильного станка (ленточной циркулярной пилы) по дереву своими руками: основные конструкции

Если при склейке элементов (основа и столешница) вы применяли струбцины, то их можно снять после полного высыхания древесины и обработать все поверхности.

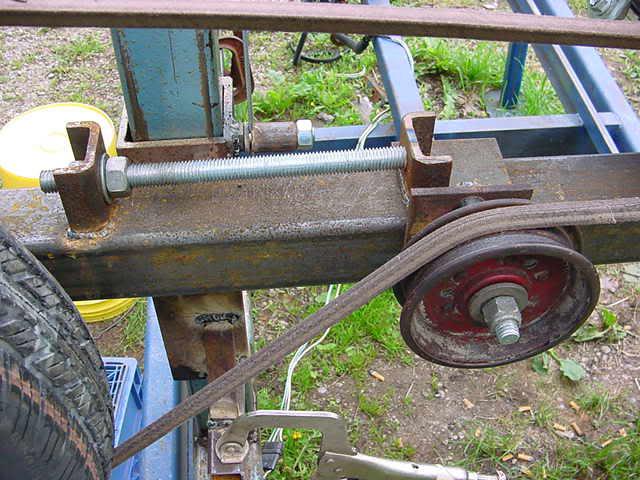

ленточная пила по дереву своими руками видео

Изготовление пилы своими руками

Учитывая все нюансы, размер и шаг зубьев на режущем элементе, можно приступать к самостоятельной сборке ленточной пилы в домашних условиях. На этом можно сэкономить значительную часть денег, но всё равно потребуется приобрести некоторые детали и материалы для сборки рабочего стола или устройства, приводящего механизм в движение.

Читайте также:  Сигнализация своими руками: преимущества и недостатки

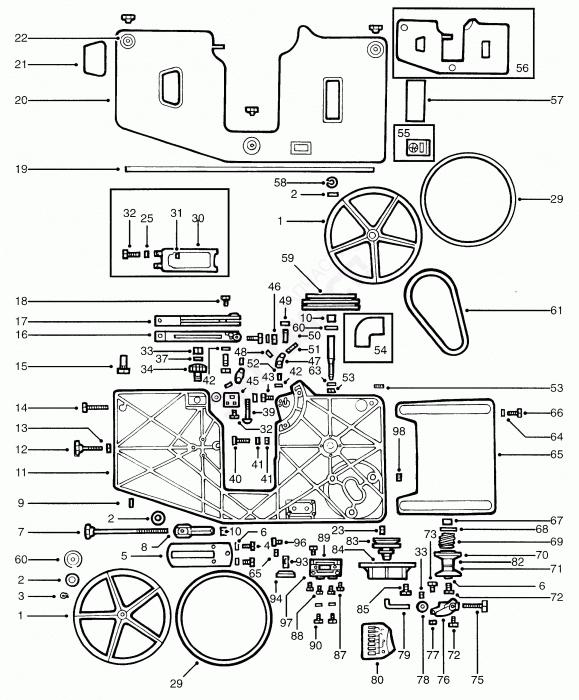

Сборка ленточной пилы по дереву своими руками по чертежам включает следующие элементы:

  • ленточный шкив;
  • режущий элемент для ленточного станка;
  • клиновый ремень типа А710;
  • штангу несущую;
  • направляющие;
  • шкивы;
  • электродвигатель с выбором мощности в зависимости от объёмов выполняемой работы;
  • ремённый привод;
  • кронштейн;
  • две гайки типа М12 (2 шт.);
  • ремень клиновый;
  • направляющую;
  • демпфер;
  • штангу несущую;
  • опору верхнюю;
  • ползун;
  • регулировочный винт;
  • привод для верхней ленты.

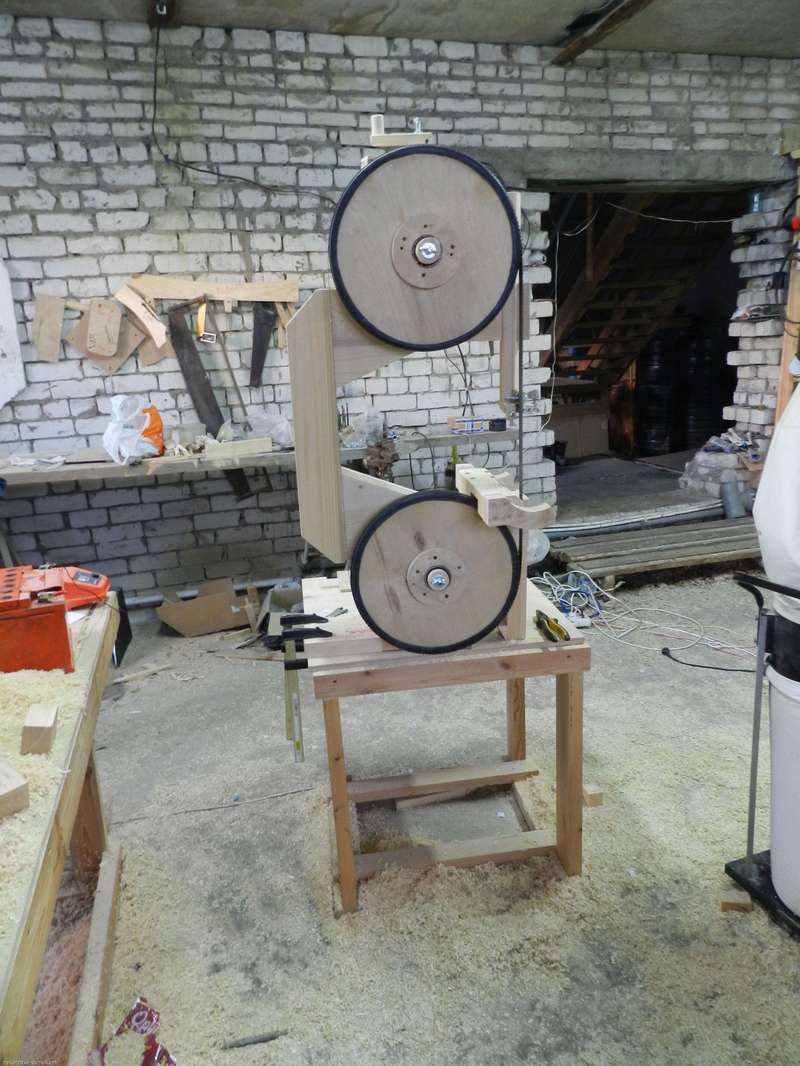

Конструкция ленточной пилы

Некоторые детали легко заменить подручными материалами, которые есть практически у любого человека в гараже. Другие элементы станка требуют покупки производственных моделей. Например, электродвигатель невозможно собрать своими руками, а оборудование со стиральной машинки или аналогичной техники не подойдёт из-за недостаточной мощности.

Устройство и сборка станка

Нет ничего сложного в том, чтобы собрать самодельную ленточную пилу своими руками. Здесь нужно изучить все нюансы и подготовить необходимый материал. Основная часть столярного станка — это рабочий стол, на котором осуществляется обработка дерева, металла, камня или синтетики. Конструкция предусматривает круговое движение режущего элемента, который оказывает воздействие на заготовку и закрепляется двумя шкивами.

Что понадобится для строительства лесопильной установки

Тем, кто считает постройку собственной пилорамы делом несложным, сразу скажем, что создать качественный, работоспособный агрегат непросто. И дело даже не в том, что здесь не обойтись без определённых финансовых затрат — как правило, бюджет самодельной лесопилки легко укладывается в сумму 30 – 40 тыс. рублей. Сборка агрегата, способного выдавать качественный пиломатериал, потребует решения задач, связанных со стабильностью работы, обеспечением прочности узлов и деталей, настройкой и регулировкой механизмов, изготовлением приспособлений для заточки ленточной пилы и разводки её зубьев и т. д. Не боитесь трудностей? Тогда ознакомьтесь с тем, какие материалы и инструменты потребуются для работы.

В качестве рельсовых направляющих можно использовать стальные уголки с шириной полки не менее 50 мм, швеллер или двутавровую балку. Основным требованием к рельсам является их прямолинейная геометрия. Надо иметь в виду, что любой недостаток нашей миниатюрной «железной дороги» скажется на качестве пропила, поскольку ленточное полотно скопирует каждую неровность, перенеся её на поверхность доски. Именно поэтому лучшим вариантом будет Т, Н или П-образный металлопрокат. К сожалению, уголки больше всего подвергаются искривлению при изготовлении и транспортировке. Самым же идеальным случаем будет использование заводских рельс, например, от узкоколейного транспорта, которые при определённом везении можно найти в пунктах приёма металлолома.

Ролики, обеспечивающие продольное перемещение лесопилки, можно выточить на токарном станке и закалить. В отдельных случаях допускается использование обычных шарикоподшипников.

Отличные ролики получаются из линейных направляющих на базе шарикоподшипников, которые можно найти в продаже. Это решение нельзя назвать самым дешёвым, однако в надёжности и долговечности такого узла можно не сомневаться

Собственно, рама, пильная каретка и ложе для укладки брёвен изготавливается из квадратных и прямоугольных профильных труб. Лучше всего использовать металлопрокат с максимальной толщиной стенки. Это обеспечит оборудованию необходимую прочность, поскольку работа станка связана с переменными динамическими нагрузками.

Для механизма регулировки высоты каретки (траверсы) понадобятся направляющие из стальных труб с ползунами и два длинных винта с гайками. В этих целях можно использовать детали от списанных токарно-винторезных станков (маловероятно, но чем чёрт не шутит), механических прессов, или прутки с нарезанной резьбой из строймага (самый доступный, но наименее предпочтительный вариант). Также можно заказать изготовление деталей у токаря — всё равно без обращения к специалисту обойтись вряд ли получится. Кроме того, потребуется цепная передача, которую нередко заимствуют из механизма газораспределения автомобильных двигателей. Как вариант, можно использовать велосипедную цепь и звёздочки.

В качестве рабочих колёс под ленточное полотно лучше всего подходят шкивы от старых отечественных комбайнов марки «Колос», «Нива» и другой сельхозтехники. Кстати, оттуда же можно взять валы и корпуса подшипников качения. Учтите, что диаметр направляющих должен быть не менее 30 см (оптимально 50 см), иначе излишние механические напряжения приведут к трещинам у основания зубьев пилы.

В конструкции привода ленточной пилы можно использовать шкивы от списанной отечественной сельхозтехники

Существуют конструкции самодельных установок с направляющими шкивами в виде колёс от легковых автомобилей. Для скептиков отметим, что такое кустарное решение имеет массу преимуществ начиная от возможности применения ступиц в сборе и заканчивая тем, что тонкую регулировку натяжения полотна в процессе работы можно осуществлять подкачкой шин.

Ленточную пилу можно купить новую или б/у. Лучше всего иметь в запасе несколько полотен, которые по мере затупления можно будет менять на острые.

Что касается инструмента, который понадобится в процессе работы, то он должен быть у каждого уважающего себя хозяина. В частности, потребуются:

  • сварочный аппарат;
  • «болгарка», или, профессиональным языком, угловая шлифмашина;
  • сверлильный станок или электрическая дрель;
  • набор свёрл по бетону и металлу;
  • комплект слесарных струбцин;
  • набор гаечных ключей;
  • молоток;
  • пассатижи;
  • крепёж (болты, гайки, шайбы различных размеров);
  • мерительный инструмент (линейка, штангенциркуль, рулетка);
  • уровень (лучше всего лазерного типа).

Не забудьте и о том, что понадобится подготовить прочное, ровное основание, поэтому будьте готовы к бетонным работам — сделайте запас песка, щебня и цемента, подготовьте бетономешалку, трамбовки, опалубку и длинное правило.



Ленточнопильный станок по дереву видео



Вырезание шкивов и крепление их на опоры

Механизм натяжения ленточной пилы и шкивы сваривают с применением специального оборудования. Диаметр последних бывает произвольным, но чем он больше — тем дольше пила сможет прослужить без поломок. Однако важно следить за размерами полотен, выбирая соотношение 1/1000 по отношению к диаметрам шкива. Деталь длиной 40 см должна обладать диаметром в 4 мм. Но если соблюдать правила использования, можно будет применять даже узкий шкив для полотен в 6 мм.

При составлении параметров диаметра необходимо учитывать такие принципы:

  • Для начала нужно рассчитать длину окружности шкива, используя следующий алгоритм: Д=3,14* диаметр шкива.
  • Средняя скорость движения режущего диска не должна превышать 30 м/с.
  • На следующем этапе необходимо определить число оборотов — оно составляет 0=30 м/с.
  • Дальше понадобится вычислить соотношение оборотов мотора по отношению к вращениям шкива привода.
  • Развод зубьев выбирается индивидуально в зависимости от назначения и сферы применения пилы.

Инструкция по сборке ленточной пилы своими руками в домашних условия, обучающие видео

Чтобы ленточная пила самостоятельно размещалась в центре и не спадала, кромку делают выпуклой, придерживаясь угла в 5-10°.

На шкиве привода с ремнем рекомендуется оставлять небольшую канавку, где будет находиться ремень. Сам шкив обтягивается резиной с велосипеда или автомобильных колес.

Выбранный диаметр должен на 1-2 размера быть меньше диаметра шкива, что исключит вероятность соскальзывания полотна. Верхний элемент фиксируется на подвижном блоке и перемещается в горизонтальной позиции, гарантируя нормальную степень натяжения режущей кромки. Для этого используется механизм натяжения ленточной пилы, в качестве которого может применяться брус под блоком, к которому присоединена пружина. Когда специалист нажимает на рычаг, конструкция автоматически поднимает блок со шкивом, натягивая пилу.

Инструкция по сборке ленточной пилы своими руками в домашних условия, обучающие видео

Еще на этом этапе сборки своими руками необходимо позаботиться о способе фиксации рычага в выбранном положении. Подобную задачу лучше решить с помощью болтов, которые находятся на разных уровнях. Посредством пружины будет обеспечиваться оптимальная степень давления, поглощающая напряжение.

В нижнем блоке закреплено 2 шкива: ведомый и ведущий. Главное — убедиться, что они достаточно сбалансированы, а вероятность появления «восьмерок» во время вращения исключена.

Чтобы закрепить верхний шкив своими руками, лучше задействовать самоцентрирующийся подшипник. Он обеспечивает возможность быстрого снятия и повторного монтажа колес. При этом сами колеса должны фиксироваться с максимальной прочностью, в противном случае подшипники начнут расшатываться.

Монтаж направляющих полотна

Инструкция по сборке ленточной пилы своими руками в домашних условия, обучающие видео

Инструкция по сборке ленточной пилы своими руками в домашних условия, обучающие видео

На следующем этапе необходимо закрепить направляющие ленточной пилы под углом 90 градусов. Это предотвратит получение неровных и неправильных заготовок с кривыми концами или дефектами.

Наиболее простым решением является прикручивание к брусу 3 подшипников: 1 фиксирует плоскую сторону, а остальные предназначены для крепления ленты по бокам.

Читайте также:  Освещение в подъезде многоквартирного дома - нормативы, куда обращаться если не горит свет

Важным этапом монтажной работы ленточной пилы своими руками является выравнивание направляющих по отношению точки фиксации опоры. В противном случае даже маленькие отклонения приведут к большим дефектам и деформациям.

В качестве альтернативы для 2 подшипников можно использовать ограничители из дерева. Еще следует закрепить ряд направляющих под столом. Важно крепить их таким образом, чтобы они размещались поближе к заготовке, а еще лучше — на дистанции 3-4 см от бревна.

При желании работать с разными по толщине материалами рекомендуется предусмотреть возможность регулировки высоты направляющих.

Подготовительные мероприятия

Перед тем как приступить к сборочным мероприятиям, ориентируясь по чертежу, следует подготовить необходимые материалы и инструменты. Это позволит, в первую очередь, сориентироваться с тем, есть ли все нужное для работы (недостающее понадобится докупить), а также не отвлекаться по ходу процесса по мелочам.

Необходимые материалы и инструменты

Чтобы сделать ленточную пилу, потребуются следующие материалы и детали:

  • доски или лист фанеры (либо ДСП), из которых будет изготавливаться каркас, стол, шкивы;
  • листовая сталь (для пилы);
  • швеллер, используемый для создания опорной рамы, или металлические уголки, либо деревянные бруски и рейки;
  • подшипники;
  • стальной прут – для изготовления осей шкивов;
  • электродвигатель;
  • саморезы, болты с гайками и шайбами;
  • полиуретановый клей;
  • резина от велосипедной камеры;
  • текстолит;
  • втулки;
  • ремень клиновой;
  • лак или краска.

Рекомендуемая толщина досок – 20 мм. Лучше отдавать предпочтение пиломатериалам из прочных и твердых пород древесины.

Для работы потребуются такие инструменты:

  • шуруповерт (со сверлами);
  • молоток;
  • гаечные ключи (размером под болты);
  • отвертки;
  • плоскогубцы;
  • шлифовальная машинка;
  • болгарка;
  • точильный станок;
  • электролобзик.

Электроинструменты вполне можно заменить и их ручными аналогами. Но в таком случае сборка потребует больше времени и затрат труда. При использовании металлических уголков или швеллера вместо деревянных брусков понадобится также сварочный аппарат и электроды. Использование болтовых соединений создает дополнительные проблемы с плотным прилеганием деталей.

Рекомендации по выбору ленточного полотна

Сделать своими руками режущее полотно достаточно сложно. Для этих целей нужна инструментальная сталь марок У8 либо У10. Пила должна быть гибкой. Ее толщина для сравнительно мягких пород древесины составляет от 0,2 до 0,4 мм, а для твердых – от 0,4 до 0,8 мм. Длина полотна у собираемого варианта станка будет около 1,7 м. Понадобится самостоятельно вырезать зубья, правильно развести и заточить их. Чтобы спаять ленту в сплошное кольцо (при этом встык) потребуется использовать газовую горелку и припой. Соединительный шов нужно после отшлифовать.

Гораздо проще и удобнее приобрести готовое режущее полотно хорошего качества в магазине, чтобы не тратить время на его изготовление. Ширина изделий составляет от 18 до 88 мм. Ориентироваться при этом нужно на материал, который предстоит распиливать. Производители предлагают такие разновидности пил по данному критерию:

  • биметаллические, предназначенные для выполнения работ по металлу (нержавеющей стали и сравнительно прочным сплавам);
  • алмазные, с помощью которых можно пилить мрамор, кварц, гранит и прочие твердые материалы;
  • твердосплавные, позволяющие обрабатывать высокопрочные сплавы;
  • из полос инструментальной стали, применяемые для распиливания древесины.

Последней разновидностью довольно часто оснащают станки, собираемые в бытовых условиях. Это связано с ее ценовой доступностью и практичностью. Но если предстоит работать с твердыми материалами, то лучше приобрести более прочную, износоустойчивую и дорогую пилу, чтобы свести вероятность разрыва ленты к минимуму.

Если планируется с помощью сделанной ленточной пилы делать фигурный рез, то нужно ширину полотна подбирать с учетом радиуса закругления. Некоторые соотношения между этими величинами показаны на нижеследующей фотографии.
Фигурный рез

Совет! Для ровного продольного распиливания пиломатериалов следует применять широкие режущие полотна. Они позволяют выполнить более ровный рез.

Выбирая пилу по дереву, также нужно учитывать шаг ее зубьев (расстояние между их центрами). От этого зависит твердость древесины, которую можно распиливать. Далее приведены наиболее распространенные профили зубьев, их маркировка и область применения.
Шаг зубьев

Нужно обращать внимание и на качество заточки зубьев. Режущая кромка должна быть острой и ровной. Также следует поинтересоваться у продавца-консультанта о возможности затачивать ее повторно и о том, сколько раз это можно делать. Для собственной безопасности отдавать предпочтение рекомендуется более качественным полотнам.

Важно! Для установки на станок лучше выбирать универсальные пилы, подходящие для обработки древесины разной твердости. Это позволит гораздо реже менять такие полотна при замене обрабатываемого материала.

Критерии выбора

Современная промышленность предлагает различные модели ленточных пил, отличающиеся по мощности, производительности и размеру. Для любой мастерской можно подобрать устройство с оптимальными характеристиками. Выбирая пилу для домашнего использования, необходимо обращать внимание на ряд основных ее характеристик:

  • мощность двигателя;
  • форма, размер и шаг зубьев;
  • ширина лезвия;
  • возможность быстрой смены режущего полотна;
  • производитель оборудования.

Ленточнопильный станок по дереву своими руками

Мощность устройства выбирают исходя из предполагаемого объема работ, параметры полотна – ориентируясь на доступную древесину и тип изделий, которые планируется изготавливать.



Производители

Особое внимание стоит уделить производителю оборудования. Ленточная пила, как и любой станок, используемый в деревообработке, должна отличаться качеством и надежностью, не стоит гнаться за временной выгодой, лучше сразу купить хорошее устройство. Производителей с именем не так и много.

Ленточнопильный станок по дереву своими руками

  1. Arntz (Германия). Один из мировых лидеров в производстве оборудования для деревообработки. Пилы данного производителя отличаются высоким качеством, но относятся к устройствам высшего ценового сегмента.
  2. Lenox (США). Популярная американская компания, выпускающая качественные станки. Отличительная особенность продукции – фирменное покрытие режущих кромок, гарантирующее долговечность и низкую стоимость эксплуатации.
  3. Wikus (Германия). Отличное немецкое качество плюс широкий ассортимент. В каталоге продукции каждый выберет себе станок, полностью отвечающий его пожеланиям.
  4. Forezienne (Франция). Фирма предлагает широкий ассортимент пил и другого оборудования для деревообработки. Режущий инструмент данного производителя характеризуется отличным качеством и высокой надежностью.
  5. Lennartz (Германия). Компания специализируется на изготовлении ленточных пил различного предназначения, предлагает как небольшие бытовые станки, так и оборудование для лесопилок.
  6. Doall (США). Небольшая фирма, которая сумела хорошо зарекомендовать себя на рынке деревообрабатывающего оборудования. Предлагает широкий ассортимент пил, запасных частей и приспособлений к ним.

Широкий ассортимент ленточных пил предлагают китайские производители. Эти устройства выгодно отличаются низкой ценой, но далеко не всегда могут похвастаться высоким качеством.

Какие проблемы могут возникнуть во время изготовления аппарата?

Прежде всего, для выполнения некоторых работ вам понадобится сложное оборудование. Например, не каждый мастер умеет пользоваться сварочным аппаратом. Не у всех есть фрезерные станки. Учтите, что вся конструкция обязательно должна быть устойчивой. При этом следует не забывать о массе того материала, который будет обрабатываться.

Не всем удается разобраться с чертежом. Учтите, что недостатком такого аппарата является достаточно широкий пропил. В общем, если вы хотите соорудить такой агрегат самостоятельно, запаситесь необходимым инструментом, материалом и терпением.

как сделать ленточную пилу

Основные недостатки и преимущества ленточных станков

Ленточная пила по дереву своими руками изготавливается за небольшое количество времени. В этом процессе необходимо быть точным и выполнять требования чертежей. Вначале стоит понять, так ли подобный самодельный лобзик необходим. В этом вопросе смогут помочь недостатки и достоинства ленточной пилы.

Специалисты выделяют такие преимущества данных станков:

  • Как правильно выточить станок
    большая производительность;
  • маленькая отдача тепловой энергии;
  • хорошая скорость работы и точность отрезки;
  • возможность производства изделий по индивидуальным заказам;
  • для сборки ленточной пилы не нужно большого количества финансовых средств;
  • минимальное количество древесных отходов.

Такой станок, изготовленный в домашних условиях за пару дней, имеет некоторые недостатки. Подобным аппаратом можно сделать лишь продольные разрезы. Его конструктивные возможности не рассчитаны на иное. При работе ленточная пила способна вырабатывать большую вибрацию и шум. Также изделие имеет большие габаритные размеры. Для изготовления ленточной пилы своими руками необходимо применение дополнительного оборудования. Несмотря на все имеющиеся недостатки, подобное изделие способно принести много пользы человеку.

Источники

  • https://metmastanki.ru/stanok-lentochnopilnyy-po-derevu
  • https://DomZastroika.ru/instrumenty/lentochnaya-pila-svoimi-rukami.html
  • https://SevenTools.ru/instrumenty/lentochnopilnye-stanki-po-derevu.html
  • https://instanko.ru/drugoe/lentochnaya-pila.html
  • https://stanokgid.ru/derevo/lentochnaya-pila-svoimi-rukami.html
  • https://www.rocta.ru/info/lentochnaya-pila-po-derevu-svoimi-rukami-poleznye-sovety/
  • https://DrevoGid.com/instrumenty/pily/lentochnaya.html
  • https://WoodShpala.ru/oborudovanie/samodelnaya-pila-po-derevu.html
  • https://www.umeltsi.ru/stanki/4372-lentochnopilnyy-stanok-po-derevu.html
  • https://opilah.com/lentochnaya-pila-svoimi-rukami/
  • https://tehnika.expert/dlya-remonta/elektropila/lentochnaya-pila-svoimi-rukami.html
  • https://tpspribor.ru/instrumenty/kak-sobrat-samodel-nuyu-lentochnuyu-pilu.html

Понравилась статья? Поделиться с друзьями:
Bazliter.Ru
Adblock
detector
Gogetlinks12773
