Копировально-фрезерный станок своими руками: устройство, изготовление

Содержание

Что собой представляет процесс фрезерования

Копировально-фрезерные станки и любое другое оборудование фрезерной группы можно встретить практически на любом промышленном предприятии. Объясняется это тем, что операция фрезерования — это один из наиболее распространенных методов, используемых для выполнения механической обработки. Данная технология позволяет выполнять широкий перечень черновых, получистовых и чистовых операций с простыми и фасонными заготовками из черного, а также цветного металла, работать по дереву и пластику. На современном фрезерном оборудовании с высокой точностью и производительностью обрабатываются детали даже самой сложной формы.

Различают два основных типа фрезерования: встречное (подача и вращение инструмента разнонаправлены) и попутное (инструмент вращается в ту же сторону, что и осуществляется подача). Режущая часть инструментов, выполняющих фрезерование, изготавливается из различных материалов, что дает возможность не только успешно работать по дереву, но и выполнять обработку (шлифовку в том числе) даже самых твердых металлов и сплавов, искусственного и натурального камня.

Фрезерное оборудование подразделяется на два вида: общего назначения и специализированное, к которому и относится копировально-фрезерный станок.

Станок копировально фрезерный, цена

Копировально-фрезерные станки по дереву могут иметь довольно широкий диапазон цен, который зависит от уровня оснащенности и предназначения станка. Устройство может быть оборудовано самыми разными системами, как ручной управляющей, так и следящей электрической системой.

Копировально-фрезерный станок своими руками: устройство, изготовление

Во многих моделях таких станков применяются высокоточные датчики, которые могут быть электроконтактными и индуктивными. Естественно, комплектация влияет на цены станков. Если взять интересующие нас настольные модели, то самыми недорогими и наиболее популярными у на на рынке стали YILMAZ, Star, Дупликарвер. В ручном варианте эти модели стоят порядка 50 тысяч рублей.

Копировально-фрезерный станок своими руками: устройство, изготовление

Поэтому, хорошо продумав свои требования к станку, вполне возможно по чертежам или собственной разработке изготовить такой станок своими руками. Несколько конструкций, которые представлены на фото, возможно, натолкнут на правильное решение и в вашем арсенале появится еще один полезный и несложный станок.

Копировально-фрезерные станки по дереву являются универсальными агрегатами,назначение которых — копировать изделия в двух- и трехмерной форме. Иными словами, данное оборудование может копировать плоские готовые изделия, а при применении особых копиров и объемные модели.

Такие устройства часто используются для гравировки профилей и разнообразных элементов декора. Их можно применять и для обычных не очень сложных фрезерных работ.

Копировально-фрезерный станок своими руками: устройство, изготовление

При достаточно простом устройстве такие агрегаты способны воспроизводить очень сложные изделия из дерева.

Что нужно учитывать при разработке станка?

Создавая чертеж копировального станка по дереву и конструируя его, необходимо делать все в зависимости от деталей, которые будут изготавливаться на нем. Так, чтобы фрезеровать длинные заготовки или выполнять граверные работы требуются совершенно разный способ закрепления заготовок и тип рабочего стола.

Также от изготавливаемых и копируемых на станке деталей зависит и необходимая для качественной работы мощность электрического двигателя, который обеспечивает вращение фрезы. Но в большинстве случаев для обработки деталей из дерева бывает достаточно 150-220 Вт двигателя постоянного тока.

Чтобы обеспечить максимальную точность копирования деталей, устройство, удерживающее фрезер и копирующий щуп должны как быть как можно прочнее закреплены между собой. Вместе с этим их плоскости вместе с высотой над рабочей поверхностью должны совпадать в полной мере.

Созданная жесткая конструкция должна быть установлена на поверхности стола таким образом, чтобы была она имела возможность перемещаться в горизонтальной и вертикальной плоскостях.

Таким образом, самостоятельно сделать копировальный станок для изготовления разнообразных деталей из дерева не очень сложно, поэтому справиться с такой работой могут многие. Но нужно помнить, что в случае изготовления подобного оборудования своими руками оно подойдет только для производства изделий какого-то определенного типа. В противном же случае подойдет только современное универсальное оборудование заводского производства.

Возможности копировально-фрезерного оборудования

Копировальный станок, относящийся к фрезерной группе, разработан для копировально-фрезерных работ с плоскими и объемными деталями. Кроме того, на таком устройстве можно выполнять гравировку фасонных профилей, наносить на изделия надписи и узоры (даже высокой сложности), осуществлять легкие фрезерные операции по дереву и другим материалам.

Пример результата работы копировально-фрезерного станка

Пример результата работы копировально-фрезерного станка

Используя инструменты с режущей частью из различных материалов, на копировально-фрезерных станках обрабатывают детали, выполненные из чугуна, разных сортов стали и цветных металлов. На таких устройствах для выпуска деталей мелкими и крупными сериями успешно производят лопатки турбореактивных двигателей и паровых турбин, гребные винты для судов, штампы вырубного и ковочного типа, рабочие колеса для гидротурбин, формы для прессования и литья, пресс-формы и т.д.

На копировально-фрезерном станке выполняются технологические операции, практически недоступные универсальному оборудованию. Принцип работы такого станка основан на методе копирования, для выполнения которого используется специальный шаблон. Применение шаблона исключает человеческий фактор при обработке даже сложнейших деталей, благодаря чему все готовые изделия имеют одинаковую форму и геометрические размеры. Что удобно, один шаблон можно использовать для точного изготовления большой партии деталей, которые будут полностью идентичны между собой.

Для того, чтобы копирование формы и размеров шаблона было максимально точным, на копировально-фрезерном станке устанавливают копир (пантограф для фрезера). Назначение такого устройства — точная передача всех движений копировальной головке режущему инструменту.

Особенности процедуры фрезерования

Фрезерование – это один из распространенных методов механической обработки. С помощью фрезерования проводят черновую, чистовую и получистовую обработку фасонной и простой поверхности заготовок из стали, цветного металла, чугуна и пластмасс. Фрезерование характеризуется высоким уровнем производительности, что позволяет в конечном результате получать изделия правильной геометрической формы.

Фрезерование может осуществляться двумя способами: процедура встречного фрезерования (против подачи), когда подача противоположна направлению вращения фрезы, и фрезерование попутное (по подаче), когда совпадают направления вращения фрезы и подачи. Используя фрезы, которые оснащены современными режущими материалами (минераллкерамикой, синтетическими сверхтвердыми), вы можете обрабатывать материалы, что закалены до высокой твердости, заменяя этим самым процедуру шлифования.

Копировально-фрезерный станок своими руками: устройство, изготовление

Фрезерные станки предназначаются для фрезерования поверхностей рычагов, планок, корпусов, крышек и кронштейнов простой конфигурации, сложной конфигурации контуров (типа шаблонов, кулачков), поверхностей корпусных деталей. Фрезерные станки разделяются на две основные категории: станки общего назначения и аппараты специализированные. К первой группе относятся станки продольно-фрезерные, консольные, бесконсольные и непрерывного фрезерования. Во вторую категорию входят станки резьбофрезерные, зубофрезерные, шлицефрезерные, шпоночно-фрезерные и копировально-фрезерные.

Предназначение копировально-фрезерного станка

Копировально-фрезерные станки принято использовать для выполнения копировальных работ по объему и на плоскости, а также по объему с применением объемных моделей и соответствующих копиров, для гравирования разных фасонных профилей, узоров, орнаментов и надписей, а также для легкой фрезерной работы. Бесспорный плюс подобных агрегатов в том, что он способен выполнять при собственном простом устройстве невероятно сложные узоры.

На станке можно совершать различные фрезерные работы по стали, чугуну и цветным металлам с помощью быстрорежущего и твердосплавного инструмента в условиях крупно- и мелкосерийного производства. На подобных станках изготовляются гребневые винты судов, лопатки турбореактивных двигателей и паровых турбин, рабочие колеса гидротурбин, вырубные и ковочные штампы, прессовые и литейные формы, разные кулачки, штампы, пресс-формы, металлические модели и заготовки.

Копировально-фрезерный станок своими руками: устройство, изготовление

Такое оборудование используется также для сверления отверстий под рукоятки, замки, шпингалеты, металлические петли, а также выполнение рамок для зеркал и каналов любого размера на пластиковых и алюминиевых профилях, как на видео о копировально-фрезерных станках. На универсальных станках процедура обработки подобных изделий является практически невозможной.

Копировально-фрезерный станок предназначается для фрезерования криволинейных деталей методикой копирования по шаблону, с которого копируется форма будущего изделия. Использование шаблонов позволяет исключить при такой сложнейшей операции влияние человеческого фактора, и все готовые детали как следствие имеют одинаковую форму.

Для изготовления нескольких полностью идентичных изделий можно не только использовать единый шаблон, но и все последующие детали изготовить по образцу первой. Однако для самого точного повторения рекомендуется дополнить станок копирующим устройством, которое называется пантографом. Его конструкция бывает различной, но функция одна во всех случаях – точнее передать вдоль профиля движение копирующей головки режущему устройству.

Читайте также:  Слесарный верстак своими руками - инструкция, чертежи и видео

Конструкция копировально-фрезерного станка

Копировально-фрезерный станок предназначен для обработки профилей (фрезерование плоскостное) или рельефов (фрезерование объёмное) изделий с помощью режущего твердосплавного инструмента — фрезы. Фреза воспроизводит на изделии контур или поверхность задающего устройства — копира. Задающее устройство ручного копировально-фрезерного станка имеет пневматическую, механическую или гидравлическую связь с системой слежения, которая отвечает за направление режущего инструмента, с одной стороны действуя на усилительное устройство, а с другой оказывая воздействие на исполнительный орган.

В качестве копира может выступать плоский шаблон, пространственная модель, эталонная деталь, контурный чертеж, а копировальным устройством служит щуп, копировальный ролик или палец, фотоэлемент. Образцы для копирования могут быть изготовлены из металла, пластмассы или древесины. Обрабатываемая деталь и копир закреплены на вращающемся столе.

Копировально-фрезерный станок своими руками: устройство, изготовление

Исполнительным органом может выступать золотник, винт, соленоид, электромагнитная муфта, дифференциал. В усилительных устройствах копировально-фрезерных станков используют электромагнитные, гидравлические или электрооптические реле. Шероховатость поверхности заготовки и точность профиля находятся в зависимости от скорости передвижения следящего устройства: достигается шероховатость №6 и точность профиля 0,02 миллиметра. Привод исполнительной цепи совершается от силового гидроцилиндра и электродвигателя.

Копирование в установленном масштабе проводится при помощи специального устройства под названием пантограф. Если вас интересует, как в домашних условиях сделать самому копировально-фрезерный станок, то можете его дополнить этим устройством. Пантограф имеет конструктивно направляющий палец, который расположен на оси и перемещается по копиру, ось вращения и инструментальный шпиндель. При перемещении по копиру пальца на заготовке шпиндель описывает геометрически подобную фигуру. А масштаб копирования определяется пропорциями плеч пантографа.

Виды копировально-фрезерных станков

По виду привода различают такие основные типы копировально-фрезерных станков: с пантографом, что предназначен для работы в 2 и 3 измерениях; универсальные аппараты с пантографом, который расположен на поворотном рукаве в вертикальной плоскости; одно- и многошпиндельные агрегаты с прямоугольным и круглым столом; с механической подачей, электро- и гидрофицированные, а также фотокопировальные.

Копировально-фрезерный станок своими руками: устройство, изготовление

Выделяют несколько видов подобных фрезерно-копировальных станков, которые различаются по уровню автоматизации и прижиму обрабатываемой заготовки:

  1. Ручной или настольный копировально-фрезерный станок с механическим прижимом профиля. При его помощи можно производить процедуру рассверловки отверстий различной формы по шаблону, однако для тройных отверстий потребуется трехшпиндильная насадка на станок или дрель.
  2. Автоматический (стационарный) фрезерно-копировальный станок с пневматическим прижимом профиля. Такие станки также не позволяют проделать тройные отверстия для установки ручек и, как правило, используются для производства алюминиевых конструкций.
  3. Автоматический (стационарный) фрезерно-копировальный станок с пневматическим прижимом профиля и 3-шпиндельной насадкой для проведения рассверловки тройных отверстий.

Принцип работы копировально-фрезерного станка

Обработку изделий на копировально-фрезерном станке проводят по задающему устройству (копиру), действие которого вызывает через копировальное устройство соответствующее перемещение относительно заготовки специального режущего инструмента. Через копировальное устройство копир воздействует на исполнительные органы, при этом заготовка и фреза воссоздают в относительном движении поверхность, которая задана на копире.

Главными движениями являются вращение шпинделя, перемещение стола и салазок по контуру, движение шпиндельной головки при врезании. Вспомогательные движения — ускорение перемещения салазок, шпиндельной головки и стола, установочные перемещения на столе трейсерного столика, упоров, копировального пальца и зажим шпиндельной головки.

Копировально-фрезерный станок своими руками: устройство, изготовление

Копировально-фрезерные станки по алюминию способны работать по 2 схемам слежения: действия с обратной связью и простого действия. Копировальный щуп и фреза в схеме простого действия между собой жестко связаны, и фрезе передается перемещение щупа по копиру. Отклонение копировального щупа в схеме с обратной связью вызывает рассогласование в положении копировального щупа относительно фрезы.

Результат подобного рассогласования поступает в специальную следящую систему, которая исполнительному устройству выдает сигнал на корректировку траектории движения инструмента. Жесткой связи фрезы и копира в этом случае нет, и копир силы резания не воспринимает, а только передает исполнительным органам соответственный сигнал.

Существует две разновидности копировального фрезерования — объемное и контурное. Кривая копира при контурном копировании может размещаться в плоскости, что параллельна или перпендикулярна оси фрезы. Стол в первом случае с копиром и заготовкой перемещается в продольном направлении, контроль изменения кривой совершается благодаря вертикальному перемещению врезы и копирного пальца. Стол с копиром и заготовкой во втором случае перемещается в поперечном и продольном направлении соответственно форме кривой линии копира.

Копировально-фрезерный станок своими руками: устройство, изготовление

Сложная пространственная поверхность заготовки при объемном копировании обрабатывается фрезой последовательно, посредством нескольких параллельных ходов стола, то есть контурное копирование выполняется при каждом рабочем ходе. В конце прохода фреза смещается относительно заготовки перпендикулярно строке на величину поперечной подачи, затем происходит следующий рабочий ход.

Также существуют копировально-фрезерные станки прямого действия, в которых щуп фрезе передает движение через пантограф. Подобные станки в основном используют для легких гравировальных и фрезерных работ. При использовании пантографа можно проводить, кроме копирования, уменьшение масштаба заготовок по отношению к копиру. Перемещение копировального щупа по копиру, который установлен на столе станка, передается шпинделю, что при обработке заготовки описывает контур, подобный геометрически копиру.

Копировально-фрезерный станок своими руками

В настоящее время на рынке представлены фрезерно-копировальные станки самой разной конструкции и уровня сложности. Однако купить таковой не всегда возможно, да и цена копировально-фрезерного станка достаточно велика. Поэтому часто перед нами возникает вопрос, как изготовить копировально-фрезерный станок в домашних условиях.

Безусловно, самодельные станки не могут с промышленными моделями полностью конкурировать, но все-таки они являются работоспособными и позволяют изготовить высококачественные копии. Хочется сразу оговориться, что копирующее устройство приспособить к промышленному фрезерному устройству будет очень сложно, и это касается, прежде всего, кардинальной переделки всего аппарата. Поэтому самодельный копировально-фрезерный станок собрать проще всего практически «с нуля» при использовании системы тяг и электрического двигателя с зажимным патроном для фрезы.

Копировально-фрезерный станок своими руками: устройство, изготовление

Читайте также:  Обувница из пластиковых бутылок. Делаем обувницу для прихожей своими руками.

Конструкций копировально-фрезерных станков может быть много. Типовая конструкция аппарата следующая: станок конструктивно состоит из рабочего стола, несущей рамы и фрезерной головки. Рабочая поверхность может регулироваться по высоте, фрезерная головка оборудована электрическим двигателем привода и передаточным двухступенчатым механизмом, который обеспечивает две скорости фрезерного вала.

Многие домашние хозяева сетуют, что при копировании изделия получившаяся деталь имеет много изъянов и несоответствий, которые появились при смене направления фрезы, вибрации и дрожании опорной конструкции. Неприятностей добавляют прогибания и искривления заготовки, что связаны с увеличением внутреннего напряжения из-за выборки дерева. Избежать всех недочетов при изготовлении самодельного копировально-фрезерного станка невозможно. Просто рекомендуется делать копировальный станок узкопрофильным, а не универсальным.

Копировально-фрезерный станок своими руками: устройство, изготовление

Самодельный копировально-фрезерный станок должен быть оптимизированным под производство конкретных изделий, которые необходимы именно вам. К примеру, для эффективного изготовления деревянной части ружья и винта для пропеллера требуются различные технические решения, их не получится в одном станке объединять, и возникнуть могут побочные, трудноисправляемые эффекты. Таким образом, практичнее станки собирать под какие-то определённые задачи. Такой подход может вам избежать многих затрат и трудностей.

Немаловажный фактор – это размер станка. Чем вы большее изделие планируете обрабатывать, тем конструкция должна быть массивнее. Необходимо, чтобы вибрации, которые передаются от привода фрезы, поглощались весом опорной конструкции станка. Нагрузки должны выдерживаться направляющими осями, которые также должны иметь запас прочности и не прогибаться. Оптимальные параметры при проектировании копировально-фрезерного станка своими руками подбираются опытным путём, это обеспечивает плавный ход фрезы.

Копировально-фрезерный станок своими руками: устройство, изготовление

При конструировании копировально-фрезерного станка определите вид деталей, которые будете изготавливать. Для выполнения граверной работы и для фрезерования длинных изделий требуется разный рабочий стол и метод закрепления на нем заготовок с шаблоном. Свобода перемещения в различных плоскостях режущего инструмента зависит от вида рабочего стола.

От изготавливаемых деталей и их материала зависит мощность электродвигателя, который вращает фрезу и устанавливается на самодельном копировально-фрезерном станке. Для гравировки и фрезерования деревянных изделий достаточно 150-200 ваттного электрического мотора постоянного тока.

Для обеспечения процедуры точного копирования нужно между собой жестко соединить копирующий щуп и устройство, закрепив в нем режущий инструмент. При этом их высота и плоскости над рабочим столом должны совпадать полностью. Созданную жесткую конструкцию следует установить над рабочим столом таким способом, чтобы она могла перемещаться в вертикальной и горизонтальной плоскости вдоль осей, которые создаются условно сторонами рабочего стола.

Как устроен копировально-фрезерный станок

Копировально-фрезерные станки, как упомянуто выше, используются для плоскостного (обработка профилей) и объемного (обработка рельефов) фрезерования. В качестве рабочего инструмента на них применяются фрезы, которые, обрабатывая контур или объемную поверхность детали, повторяют движения копира. Связь рабочего органа и системы слежения у ручных станков обеспечивается за счет механических, пневматических или гидравлических элементов, нужных для формирования усилия, передаваемого от копира на рабочий орган копировально-фрезерного станка.

Читайте также:  Как работает диммер: какие лампы подходят для диммера

Шаблоном на таких станках выступает плоская контурная или пространственная модель, деталь-эталон или контурные чертежи, а элементом, считывающим форму и размеры шаблона, — копировальный палец или ролик, специальный щуп, фотоэлемент. Для изготовления шаблона можно использовать алюминиевый лист или лист из другого металла, пластик или древесину. Шаблон и обрабатываемая деталь располагаются на вращающемся рабочем столе станка.

Схема подвижной части одной из разновидностей копировально-фрезерного оборудования

Схема подвижной части одной из разновидностей копировально-фрезерного оборудования

Рабочий орган копировально-фрезерного оборудования приходит в движение благодаря таким конструктивным элементам, как винт, золотниковый клапан, соленоид, дифференциал или электромагнитная муфта. Реле, устанавливаемые в усилительных устройствах копировально-фрезерных станков, бывают электромагнитными, гидравлическими или электрооптическими.

Качество обрабатываемой детали (шероховатость поверхности, точность формы и размеров) зависит от такого параметра, как скорость перемещения следящего устройства. При этом можно добиться следующих характеристик готового изделия: шероховатость – №6, точность профиля – 0,02 мм. Основными элементами исполнительной цепи такого оборудования являются электрический двигатель и гидравлический цилиндр.

Станок за работой

Станок за работой

Пантограф, устанавливаемый на копировально-фрезерном оборудовании, обеспечивает копирование в заданном масштабе. Конструкцию пантографа составляют направляющий палец, его ось, инструментальный шпиндель и отдельная ось вращения. Шпиндель и направляющий палец располагаются на одной рейке, от соотношения плеч которой зависит масштаб копирования.

Перемещаясь по контуру шаблона, палец приводит в движение рейку, свободно вращающуюся на оси. Соответственно, на другой стороне рейки шпиндель станка совершает идентичные движения, обрабатывая заготовку. На копировально-фрезерных станках, которые изготавливаются своими руками, такое устройство также не будет лишним, его наличие значительно увеличивает функциональность оборудования.

Пантограф по дереву. Разновидности копировально-фрезерных приспособлений. Самостоятельное изготовление станка

Копировально-фрезерные станки по дереву являются универсальными агрегатами,назначение которых — копировать изделия в двух- и трехмерной форме. Иными словами, данное оборудование может копировать плоские готовые изделия, а при применении особых копиров и объемные модели.

Такие устройства часто используются для гравировки профилей и разнообразных элементов декора. Их можно применять и для обычных не очень сложных фрезерных работ.

При достаточно простом устройстве такие агрегаты способны воспроизводить очень сложные изделия из дерева.

Что такое копировально-фрезерное оборудование

Пантограф является важнейшим элементом станка.

Такое оборудование является уникальным, т.к. при своей сравнительно простой конструкции способно копировать сложные изделия, даже тонкой ручной работы.

По сути, агрегат был разработан для фрезерования криволинейных элементов:

  1. Осуществляется это способом копирования по шаблонам. Они позволяют делать операцию точной максимально, без использования ручной работы. Данное свойство агрегата гарантирует, что изготовленные элементы будут идентичны по размеру и форме.
  2. Вы можете применять при этом один образец для всех заготовок или использовать как шаблон уже готовые изделия.
  3. Когда таких параметров недостаточно – есть возможность значительно повысить точность станка.

Обратите внимание! Инструкция рекомендует комплектовать его для этого особым копирующим приспособлением. Называется оно «пантографом» и служит для точнейшего сообщения передвижения копирующего узла (головки) основному приспособлению, которое обрабатывает деталь.

Когда шаблон имеет много тонких изящных деталей, станок с пантографом незаменим.

Конструкция агрегата

На фото- настольное устройство с механическими прижимами.

Копировально-фрезерные агрегаты дают возможность обработки рельефов или профилей:

  1. Заготовки обрабатываются особым инструментом — фрезой, сделанной из твердых сплавов.
  2. Она повторяет в полном объеме передвижения копира, который воспроизводит очертания шаблона.
  3. Копир оснащается электронной либо механической связью, имеющей систему слежения и отвечающей за траекторию перемещения инструмента.
  4. Копиром может выступать плоский либо трехмерный образец, а также контурная схема либо модель-эталон.
  5. При этом особый щуп регистрирует контуры детали. Далее эти данные сообщаются инструменту.
  6. В наиболее современных станках щуп заменяется фотоэлементом, имеющим увеличенную точность.

Обратите внимание! Пантограф в описываемых агрегатах играет важнейшую роль. Он оборудуется специальным направляющим«пальцем».

Тот перемещается по копиру, при этом с максимальной точностью определяя геометрические параметры образца. От пропорций «плеч» пантографа зависит итоговый размер полученной копии.

Станок «Дупликарвер»

Агрегаты этой марки самые качественные.

Наиболее популярным брендом копировально-фрезерных станков являются агрегаты марки «Дупликарвер»:

  1. Его режущим инструментом является фреза из твердых сплавов, воспроизводящая на заготовке контур либо поверхность копира.
  2. Тот имеет механическую, гидравлическую либо пневматическую связь с отслеживающей системой, определяющей направление перемещения фрезы. Резак воздействует на усилительное приспособление и влияет на исполнительный узел.
  3. Копиром может быть плоский или пространственный шаблон, контурная схема, эталонный образец. Копировальным приспособлением может выступать палец, фотоэлемент, щуп либо ролик. Данный узел и заготовка размещаются на вращающемся рабочем столе.
  4. Исполнительным органом агрегата могут быть соленоид, дифференциал, винт, муфта электромагнитная, золотник. В усилительных узлах используется гидравлическое, электрооптическое либо электромагнитное реле.
  5. Скорость передвижения отслеживающего приспособления определяет уровень точности профиля (до 0.02 мм), а также степень шероховатости детали.

Исполнительный узел приспособления, состоящий из электромотора и фрезы.

  1. В движение станок приводит электромотор и силовой гидроцилиндр.
  2. Пантограф, дающий возможность повторять продукцию в заданном масштабе, обладает инструментальным шпинделем и осью вращения, а также направляющим пальцем. Тот размещается на оси и передвигается по копиру.
  3. Во время этого перемещения шпиндель на детали описывает нужную геометрическую конфигурацию. Пантограф, благодаря пропорции своих плеч, определяет масштаб копирования.

Разновидности копировально-фрезерных приспособлений

Стационарный автоматический агрегат.

На данный момент производители выпускают копировально-фрезерные агрегаты, которые отличаются по многим характеристикам. Соответственно и цена оборудования разная.

По виду привода производятся такие станки:

  • с механизированной подачей;
  • фотокопировальные;
  • с гидравлической подачей;
  • электрифицированные.

По уровню функциональности и оснащенности выделяют:

  • копировальные агрегаты с пантографом двух-либо трехмерным;
  • универсальное оборудование с пантографом, расположенным вертикально на поворачиваемом рукаве;
  • одно- и многошпиндельные устройства с прямоугольным либо круглым рабочим столом.

Ручная машинка.

Отличаются станки также по размерам и степени автоматизирования:

  1. Наиболее дешевая — ручная мини машинка настольного типа, имеющая механический прижим.
  2. Более функционален полноценный автоматизированный станок. Он комплектуется прижимом пневматического типа.
  3. Наиболее универсален агрегат стационарный. Он имеет полную автоматику, пневматический прижим и трехшпиндельную насадку.

Следует отметить, что все эти устройства могут оснащаться числовым программным управлением (ЧПУ).

Особенности работы агрегатов

Ниже приведены категории копировально-фрезерных приборов, различных по прижиманию детали и степени автоматизирования:

  1. Ручной либо настольный агрегат с механическим прижиманием профиля дает возможность делать отверстия разнообразных форм с применением шаблона.
  2. Автоматический аналог с пневматическим прижимом способен обрабатывать крупные детали. Может комплектоваться ЧПУ.
  3. Автоматическое устройство с пневматическим прижиманием профилей, оснащенное трехшпиндельной насадкой. Последняя дает возможность сверлить тройные отверстия. Остальные станки подобной возможности лишены. Также может оснащаться ЧПУ.

Разновидности станков копировально-фрезерной группы

Оснащение копировально-фрезерного станка может включать приводы различного типа. На основе этого параметра выделяют:

  • оборудование с пантографом (пригодное для обработки деталей в 2–3 измерениях);
  • устройства с копиром, закрепленным на поворотной рейке, перемещающейся в вертикальной плоскости;
  • одно- и многошпиндельные станки, оснащенные поворотными столами круглой или прямоугольной формы;
  • станки, подача на которых обеспечивается за счет механических, электрических, гидравлических устройств;
  • фотокопировальное оборудование.

Самодельный копировальный станок может относиться к любому из этих типов (в том числе и к копировально-шлифовальным станкам). Надо только найти в интернете чертежи и подобрать комплектующие.

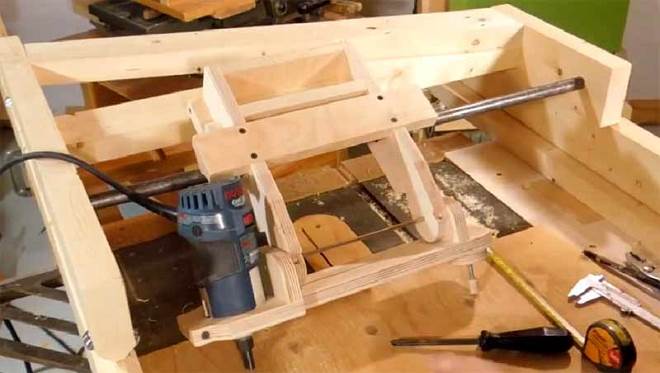

Пример самодельного копировально-фрезерного станка

Пример самодельного копировально-фрезерного станка

По степени автоматизации и способу фиксации обрабатываемой детали выделяют следующие категории копировально-фрезерных станков:

  • ручные или настольные, на которых заготовка фиксируется механическим способом (на этих устройствах можно рассверливать отверстия различной формы в соответствии с шаблоном);
  • автоматическое оборудование стационарного типа, заготовки на котором фиксируются при помощи пневматических прижимов (на таких станках работают с алюминием);
  • автоматическое оборудование стационарного типа с пневматическими прижимами, на котором установлена трехшпиндельная головка (на этих копировально-фрезерных станках одновременно рассверливают тройные отверстия, что не позволяют выполнять агрегаты двух предыдущих типов).

Принцип работы

Возможность значительного ускорения процесса производства сложных изделий обуславливается особенностями работы, которыми обладает копировально-фрезерный станок. Как и при обработке металла, при работе по дереву используется режущий инструмент под названием «фреза».

Основными моментами работы можно назвать:

  1. Фреза проводит создание контура или поверхности, которые задаются при помощи копира.
  2. Связующим звеном между режущим инструментом и устройством слежения становится механическая, гидравлическая, пневматическая система. Станок по дереву чаще всего имеет механическую систему подачи и управления.
  3. Копиром может служить плоский шаблон, ранее созданная эталонная модель, пространственная модель, фотоэлемент, контурный чертеж. В некоторых случаях подобные станки оснащаются ЧПУ, что делает их широкоуниверсальными.
  4. Образцы, выступающие в качестве шаблона, могут быть изготовлены из металла, древесины, пластмассы или другого материала.
Читайте также:  Выдвижные розетки в столешницу ( фото) — как выглядят и сколько стоят

Копировально-фрезерный станок работает следующим образом: устанавливается образец различного типа, к нему подводится следящее устройство, которое через определенный вид связи передают нужное усилие на режущий инструмент.

Примеры производителей

Тем, кому требуется надежный станок для плоского фрезерования, стоит обратить внимание на продукцию итальянской фирмы GRIGGIO. Станки данной торговой марки имеют относительно небольшую цену и являются хорошим решением для создания фасонных деталей, плинтусов, наличников. С их помощью удобно создавать фасады мебельных полотен и деревянные двери.

Копировально-фрезерный станок своими руками: устройство, изготовление

Фрезеровальная установка VFK-810 с углом поворота стола 45 градусов отлично подойдет для тех, кто увлекается изготовлением мебели. Ее отличительная особенность – высокая скорость вращения фрезы (до 20000 оборотов в минуту), что гарантирует отличное качество поверхности готового изделия.

Копировально-фрезерный станок своими руками: устройство, изготовление

Сопоставимые характеристики при гораздо меньшей цене имеет китайский агрегат МХ 5068. Он может похвастаться скоростью вращения фрезы вплоть до 18000 оборотов, использует пневматический привод поворота стола и перемещения инструмента.

Тем, кто собирается всерьез заняться столярным делом, стоит обратить внимание на фрезерный агрегат производства Тайваня. WINNER LH-1000 станет лучшим помощником при необходимости серийного выпуска однотипных деталей. Особенность станка – многоуровневый шпиндель, который позволяет за один проход выполнять сразу несколько операций и создавать изделие требуемого профиля без необходимости перестановки режущего инструмента.

Изготовление своими руками

Работа на копировальном фрезерном станке
Полностью конкурировать с промышленными образцами самодельный копировальный станок для резьбы по дереву, конечно, не может. При эксплуатации самодельных устройств наблюдаются разнообразные недостатки.

Самые распространенные проблемы — это вибрация рамы станка, прогибание заготовки, большие погрешности при копировании. Поэтому при проектировании собственного станка следует учитывать задачи, которые он будет решать. Проще собрать узкопрофильное устройство, чем универсальное, сразу настроив его для решения однотипной задачи.

Несмотря на разнообразие схем, показывающих порядок сборки станка, все устройства имеют одинаковые основные узлы.

Минимальный набор элементов следующий:

  • Стол рабочий.
  • Рама несущая.
  • Головка фрезерная.

Создание копировального станка

Вращение с электродвигателя через привод передаётся на головку с фрезой. При необходимости сменить режим реза, меняется высота стола. При желании, для смены скоростей разрабатывают передаточный механизм.

Пантограф может быть собран из дерева или металла.

Пантограф по дереву имеет свой недостаток, поскольку деревянные части соединяются при помощи петель и, таким образом, им свойственен люфт. Поэтому точность обработки деревянного пантографа невысокая.

При изготовлении металлического пантографа появляется возможность создавать копии разного масштаба. Но он не умеет делать объемные копии.

Некоторые умельцы пытаются переделать обычный производственный фрезерный станок, добавив к нему копирующее устройство. В этом случае надо переделывать практически полностью весь старый станок и проще собрать агрегат с нуля.

Следует учитывать размер заготовок, которые должен будет обрабатывать станок. Чем больше длина заготовки, тем сильнее нагрузка на направляющие оси станка. Возможно, они неспособны будут выдержать такую нагрузку. А также при работе с крупными деталями, инструмент испытывает большие вибрации. Чтобы компенсировать момент вибрации, оборудование необходимо проектировать массивным и тяжелым.

Поэтому, в первую очередь перед созданием копировально фрезерного станка по металлу или дереву надо выделить задачи, которые будут решаться при работе на нём. Исходя из этого планируются размеры стола и всей конструкции, способы крепления шаблона и варианты перемещения фрезы.

Если планируется обработка плоских деталей, то для контурного копирования хватит двух осей станка, поскольку перемещение будет только продольное и поперечное.

Если рассчитывать на работу с рельефными заготовками, то потребуется добавить еще перпендикулярное движение.

Если же рельеф большой, то приходится рассчитывать на еще одну ось — четвертую.

Все возможные варианты надо продумать до начала изготовления станка, поскольку после изготовления и сборки всех узлов, очень сложно внести изменения в существующую конструкцию.

Компоновка станка может быть горизонтальной или вертикальной. Если станок вертикальный, то стружка во время фрезерования попадает либо на стол, либо в специальный поддон, а не оседает в деталях фрезы.

Для лучшего качества обработки изделия фрезерная головка должна быть высокооборотная.

Для обработки деталей из разных материалов, желательно иметь набор режущих фрез разного качества и износостойкости.

После определения круга задач, вычисляется необходимая мощность мотора. Для выполнения гравировки и подобных работ по дереву достаточно двигателя с мощностью от сто пятидесяти до двухсот ватт.

Рабочий узел и щуп закрепляются вместе так, чтобы они находились на одной плоскости и высоте по отношению к рабочему столу. В качестве крепления используется жесткий зажим. Тогда весь собранный элемент сможет перемещаться параллельно сторонам рабочей поверхности как горизонтально, так и вертикально.

Все подвижные узлы должны быть максимально легкими, чтобы управляющие усилия были минимальными.

Копир и фрезер – как сделать надежный аппарат своими руками?

На сегодняшний день существует большое количество оборудования копировально-фрезерного типа различных конструкций с определенными особенностями работы. Их стоимость, как правило, довольно высока, поэтому многие любители делают подобные устройства своими руками. Самодельный вариант, конечно, будет отличаться от промышленных аналогов, однако при соблюдении определенных условий он будет отлично справляться со своими функциями.

	Копир и фрезер – как сделать надежный аппарат своими руками?

Стандартная схема самодельного станка состоит из рабочей поверхности, несущей конструкции и головки фрезера, которая оборудуется электромотором с приводом для создания возможности работы головки на двух скоростях. Таким образом, чтобы сделать установку своими руками, вам потребуется набор определенного оборудования и инструментов, а именно:

  • основной каркас из дерева или металла;
  • деревянная фанера или панель, бруски, доски и рейки;
  • крепеж в виде болтов, гаек, саморезов или гвоздей;
  • фрезерная установка;
  • набор ключей, пилы или ножовка по металлу для работы с деталями;
  • система направляющих и металлические трубы;
  • электромотор с приводом или ручной привод;
  • сверла и сверлильная установка (для более сложных вариантов).

Вместо деревянного или металлического каркаса можно использовать, как базу, готовый фрезерный станок, однако закрепить устройство копирования на него намного сложнее, чем изготовить аппарат «с нуля». В таком случае придется практически полностью переделывать фрезерный станок, и на это потребуется больше времени и дополнительное оборудование.

Как работает копировально-фрезерный станок

Как было замечено выше, на копировально-фрезерном станке заготовка обрабатывается с помощью задающего устройства — копира. Все перемещения копира по контуру или поверхности шаблона передаются благодаря специальному (копировальному) устройству на рабочую головку станка, в которой закреплена фреза. Таким образом, режущий инструмент в точности повторяет все те движения, которые совершает копир, используемый для оснащения фрезера.

Еще один вариант самоделки

Еще один вариант самоделки

Движения элементов копировально-фрезерного станка в процессе обработки детали подразделяются на главные (вращение и перемещение шпинделя при врезании инструмента в материал заготовки, перемещение по контуру рабочего стола и салазок) и вспомогательные (движение шпиндельной головки, салазок и стола в ускоренном режиме, а также установочные перемещения, которые совершают трейсерный столик, копировальный палец, упоры и зажим, фиксирующий шпиндельную головку).

В копировально-фрезерных станках, работающих по алюминию, могут быть реализованы две схемы слежения: простое действие и действие с обратной связью. При реализации схемы прямого действия рабочий орган станка совершает движения за счет того, что он жестко связан с копиром. Схема обратного действия не предусматривает такой связи и перемещения от копира на рабочий орган передаются не напрямую, а через следящую систему.

Как уже говорилось выше, на копировально-фрезерных станках выполняют контурное и объемное фрезерование. При контурном фрезеровании движения копира происходят в плоскости, параллельной или перпендикулярной оси инструмента. В первом случае перемещение рабочего стола оборудования может быть только продольным, а фреза и копировальный палец двигаются вертикально. Во втором случае стол двигается как в продольном, так и в поперечном направлении. При объемном фрезеровании деталь обрабатывается поэтапно – благодаря нескольким передвижениям стола и инструмента, совершаемым в параллельных плоскостях.

Схема прямого действия может быть реализована и через пантограф, который позволяет уменьшать размеры готовых изделий по отношению к размерам используемого шаблона (масштабировать). Чаще всего такое дополнительное устройство, которое легко сделать и самому, устанавливают на станки, используемые для гравировочных и легких фрезерных работ.

Простой станок, сделанный самостоятельно

Очередная вариация сделанного самостоятельно станка

Источники

  • http://met-all.org/oborudovanie/stanki-frezernye/kopirovalno-frezernyj-stanok-svoimi-rukami.html
  • https://crast.ru/instrumenty/duplikarver-po-derevu-svoimi-rukami-chertezhi
  • https://tk-metal.ru/raznoe/kak-izgotovit-kopirovalnii-stanok-svoimi-rukami.html
  • https://camodelkin.ru/hozpostrojki/samodelnyj-kopirovalnyj-stanok-po-derevu-2.html
  • https://spb-metalloobrabotka.com/samodelnyy-kopirovalnyy-stanok-dlya-rezby-po-derevu/
  • https://stalcu.ru/derevo/samodelnyj-kopirovalnyj-stanok-dlya-rezby-po-derevu.html
  • https://DrevoGid.com/instrumenty/stanki/kopirovalnyj.html
  • https://obrabotkametalla.info/stanki/sborka-samodelnogo-kopirovalno-frezernogo-stanka
  • https://tutmet.ru/kopirovalno-frezernyj-stanok-svoimi-rukami.html

Понравилась статья? Поделиться с друзьями:
Bazliter.Ru
Adblock
detector
Gogetlinks12773
