Как соединить провода без пайки: лучшие способы и их особенности

Содержание

О распределительной коробке

В квартире или доме от электрического щита провода разводятся по разным комнатам. Обычно имеется несколько точек подключения: выключатель, розетки и так далее. Для того чтобы все провода были собраны в одном месте, создали распределительные коробки. В них заводятся проводка от розеток, выключателей и соединяются в полом корпусе.

Для того чтобы при ремонте не пришлось искать, где в стенах спрятаны провода, электропроводка прокладывается на основании специальных правил, прописанных в ПУЭ (Правила устройства электроустановок).

Основной считается рекомендация, согласно которой все соединения, выполняются в распределительной коробке.

Распределительные коробки классифицируются по типу крепления. Итак, бывают коробки для наружного монтажа и внутренней установки. Для второго варианта в стене необходимо подготовить отверстие, в которое будет вставлена коробка. В итоге крышка коробки располагается на одном уровне со стеной. Часто крышку при ремонте скрывают обоями, пластиком. В крайнем случае – применяется наружная коробка, которая крепится прямо на стену.

Бывают круглые или прямоугольные распределительные коробки. В любом случае будет минимум 4 выхода. На каждом выходе имеется штуцер или резьба, к которым крепится гофрированная трубка. Это делается для быстрой замены провода. Вытягивается старый провод, прокладывается новая проводка. Не рекомендуется прокладывать кабель в штробу на стене. Если электропроводка сгорит, придется долбать стену, нарушать отделку, чтобы провести ремонтные работы.

Для чего нужны распределительные коробки

Существует множество факторов, которые говорят в пользу существования распределительных коробок:

распределительные коробки

  • энергосистему можно отремонтировать в считанные часы. Все соединения – доступны, можно без проблем найти участок, на котором перегорели провода. Если кабель прокладывался в специальные каналы (гофрированная трубка, например), то за час можно заменить вышедший из строя кабель;
  • в любое время можно провести осмотр соединений. Как правило, неполадки в проводках возникают на местах соединения. Если розетка или выключатель не работают, а напряжение в сети есть, проверьте, первым делом качество соединения в распаечной коробке;
  • создается наивысший уровень пожарной безопасности. Считается, что опасные места – это соединения. С использованием коробки они будут находиться в одном месте.
  • минимальные временные и финансовые затраты при ремонте проводки. Не нужно искать в стенах провода, которые вышли из строя.

Соединяем провода в коробке

Существует несколько способов, с помощью которых в распределительных коробках можно выполнять соединения проводников. Отметим, что есть простые и сложные способы, однако при правильном исполнении все варианты обеспечат надежность электропроводки.

Способ №1. Метод скрутки

Считается, что метод скрутки используют любители. В то же время, это один из самых надежных и проверенных вариантов. ПУЭ не рекомендуют использовать скрутку, так как контакт между проводами – ненадежный. В результате проводники могут перегреться, помещению угрожает пожар. Однако скрутку можно использовать как временную меру, например, при тестировании собранной схемы.

Специалисты утверждают, что даже для при временном соединении проводов все работы нужно выполнять по правилам.  Стоить отметить, что независимо от количества жил в проводнике, методы скрутки – примерно одинаковые. Тем не менее, есть некоторые отличия. Если соединяются многожильные провода, то стоит придерживаться следующих правил:

— необходимо очистить изоляцию проводника на 4 см;

— раскручиваем каждый проводник на 2 сантиметра (по жилам);

— выполняется соединение до стыка не раскрученных жил;

— закручивать жилы нужно только пальцами;

— в конечном итоге скрутка затягивается с помощью плоскогубцев, пассатижей;

— оголенные электрические провода закрываются изоляционной лентой или термоусадочной трубкой.

Намного проще использовать скрутку при соединении одножильных проводов. После того, как проводники будут очищены от изоляции, их нужно скрутить вручную по всей длине. После с помощью пассатижей (2 штук) проводники зажимаются: первыми пассатижами – на месте окончания изоляции,  а вторыми – на конце соединения. Увеличиваем количество витков на соединении вторыми пассатижами. Соединенные проводники изолируются.

Способ №2. Монтажные колпачки — СИЗы

Очень часто для скрутки проводников применяются специальные колпачки. В результате удается получить надежное соединение, с хорошим контактом. Внешняя оболочка колпачка – пластиковая (материал – не горючий), а внутри – имеется металлическая часть с резьбой в виде конуса. Вставка увеличивает поверхность соприкосновения, улучшая электрические параметры скрутки. Чаще всего с помощью колпачков соединяются толстые проводники (не требуется выполнять пайку).

СИЗ

Необходимо снять изоляцию с провода на 2 сантиметра, слегка скрутить жилы. Когда будет одет колпачок, его нужно провернуть с силой. На этом соединение можно считать готовым.

Перед тем, как проводить соединение, нужно подсчитать количество проводов. На основе полученных данных (по сечению) подбирается определенный тип колпачков. Преимущества скрутки с помощью пластиковых колпачков заключатся в том, что не нужно тратить много времени, как при обычной скрутке. Кроме того, соединение получается компактным.

Способ №3. Соединение проводников пайкой

Если в хозяйстве имеется паяльник, и вы умеете работать с ним, то провода можно соединять с помощью пайки. Перед тем, как соединить жилы, их нужно залудить. Флюс паяльный или канифоль наносится на проводник. Далее нагретое жало паяльника погружается в канифоль, проводят несколько раз по проводу. Должен появиться рыжеватый налет.

пайка проводов

После того, как канифоль высохнет, провода скручиваются. С помощью паяльника берется олово, скрутка прогревается до тех пор, пока олово не затечет между витками. В конечном итоге получится качественное соединение с отличным контактом. Тем не менее, электрики не очень любят пользоваться данным методом соединения. Дело в том, что на подготовку уходит много времени. Однако если вы выполняете работу для себя – не стоит жалеть ни сил, ни времени.

Способ №4. Сварка жил

С помощью инверторного сварочного аппарата можно соединять провода. Сварка используется поверх скрутки. На инверторе нужно установить параметры сварочного тока. Существуют определенные нормативы для разных соединений:

— проводник с сечением 1,5 кв.мм – 30 А;

— проводник с сечением 2,5 кв.мм – 50А.

сварка жил

Если проводник – медный, то для сварки применяется графитовый электрод. На верхнюю часть полученной скрутки подключается заземление от сварочного аппарата. Снизу скрутки подносится электрод, разжигается дуга. Электрод прикладывается к скрутке на пару секунд. Через некоторое время  соединение остынет, потом его можно изолировать.

Способ №5. Клеммные колодки

Еще один вариант соединения проводников в коробке – с использованием клеммных колодок. Существует несколько видов колодок: винтовые, с зажимами, однако принцип устройства – идентичный. Самой распространенной считается колодка с медной пластиной  для крепления проводов. Вставив в специальный разъем несколько жил, их можно надежно соединить. Монтаж с помощью зажимной клеммы  соединение выполняется очень просто.

клеммные колодки

В винтовых клеммах колодки помещены в пластиковый корпус. Бывают колодки открытого и закрытого типа. Колодки закрытого типа – это изобретение нового поколения. Чтобы выполнить соединение, в гнездо вставляются провода и зажимаются винтом (при помощи отвертки).

Однако клеммные соединения имеют недостаток. Он заключается в том, что неудобно соединять воедино несколько проводников. Контакты расположены попарно. И если нужно соединить больше трех проводов, то в одно гнездо втискивается несколько ответвлений, что весьма затруднительно. В то же время такие соединения позволяют эксплуатировать ветки с большим потреблением тока.

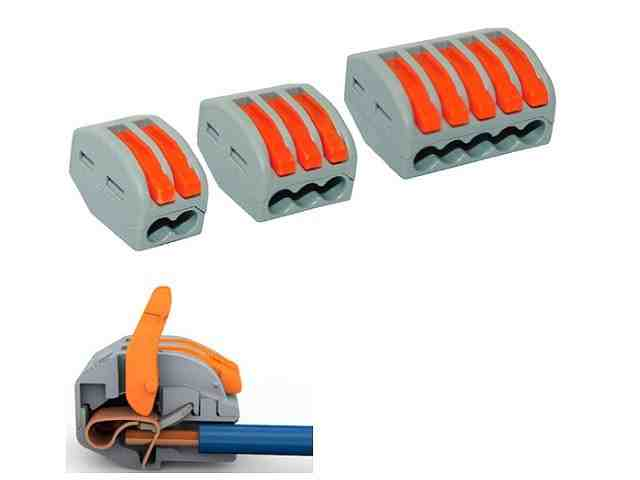

Еще один вид колодок – клеммы Wago.  Сегодня пользуются спросом два вида клемм:

— клеммы с плоскопружинным механизмом. Иногда их называют одноразовыми, так как повторно использовать клеммы невозможно – ухудшается качество соединения. Внутри клеммы имеется пластина с пружинными лепестками. Как только вставить проводник (он должен быть только одножильным), лепесток отжимается, а провод зажимается. Проводник врезается в металл. Если вырвать проводник усилием, то потом уже лепесток не примет прежнюю форму.

Читайте также:  Кромкооблицовочный станок - рейтинг лучших моделей, советы по выбору, станок своими руками

клеммы ваго

Некоторые клеммные соединения внутри содержат электромонтажную пасту. Такое соединение применяется в том случае, если нужно подключить медный и алюминиевый провод. Паста защищает металлы от окисления, защищая проводники;

— универсальные клеммы с рычажковым механизмом – это самый лучший вид соединителя. Очищенный от изоляции провод вставляется в клемму, зажимается небольшой рычажок. На этом соединение считается завершенным. А если нужно повторно провести соединение, добавить контакты, — поднимите рычажок, вытащите провод. Эксплуатироваться колодки могут при малом токе (до 24 А – при сечении в 1,5 кв. мм) и при высоком токе (32 А – при сечении проводника в 2,5 кв. мм). Если соединяются провода, по которым будет протекать ток выше указанного, то нужно применять соединения другого типа.

Способ №6. Опрессовка

опрессовка жил

Соединять провода в коробке методом опрессовки можно только с помощью специальных клещей, а также металлической гильзы. На скрутку одевается гильза, после чего ее зажимают клещами. Как раз данный метод годится при соединении проводников с большой нагрузкой.

Способ №7. Болтовое соединение

Соединение нескольких проводов с помощью болтов – это простой и эффективный метод соединения. Чтобы выполнить работы, нужно взять болт и несколько шайб с гайкой.

болтовое соединение жил

Не достаточно знать, как соединить провода в распределительной коробке. Нужно знать, какие именно проводники соединяются между собой. Итак, на болтовую резьбу надевается шайба. Накручивается жила, одевается вторая шайба, а потом – следующая жила. В конце одеваем третью шайбу и прижимаем соединение гайкой. Узел закрывается изоляцией.

Можно назвать несколько преимуществ болтового соединения проводников:

— простота выполнения работ;

— низкая стоимость;

— возможность соединять проводники, выполненные из разных металлов (например, алюминий и медь).

Однако есть и недостатки:

— фиксация проводов – не качественная;

— для скрытия болта нужно использовать много изоляции;

— габариты болта могут помешать скрыванию соединения в коробке.

Болтовое соединение

Болты для соединения проводов раньше применялись часто, сейчас этот метод больше присущ цепям с повышенным напряжением. Контакт получается надёжным, но подсоединённый таким способом электрический узел выходит уж слишком громоздким. До недавних пор в квартирах устанавливались большие распределительные коробки, в них хоть как-то, но можно было расположить такое соединение. Современные коробки миниатюрнее и не рассчитаны под коммутацию проводов подобным методом.

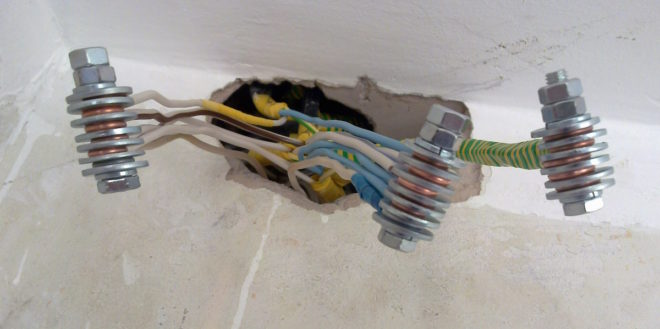

болтовое соединение проводов

Но знать о нём непременно нужно, потому что это – один из способов решить вечную проблему соединения проводников, выполненных из различных металлов. Болтовой контакт идеально подходит для коммутации абсолютно несовместимых жил – тонких и толстых, алюминиевых и медных, одножильных и многожильных.

Жилы проводов необходимо зачистить и кончики скрутить в виде колечек. На болт надевается стальная шайба, далее накидываются колечки соединяемых проводов (это в том случае, когда они из однородного металла), потом следует ещё одна стальная шайба и всё закручивается гайкой. В случае если выполняется подключение алюминиевого и медного проводов, между ними необходимо расположить ещё одну дополнительную шайбу.

Плюсы такого соединения заключаются в его простоте. При необходимости болтовую конструкцию всегда можно раскрутить. Если надо, то можно добавить ещё жилы проводов (насколько позволит длина болта).

Самое главное в таком виде соединения – не допустить прямого контакта меди и алюминия, не забывать прокладывать между ними дополнительную шайбу. И тогда такой коммутационный узел прослужит долго и надёжно.

Опрессовка гильзами: особенности технологии

Способ монтажа основан на создании плотного контакта между металлическими жилами, помещенными внутрь трубки из такого же материала и обжатия всей конструкции под определенным усилием с равномерным распределением действующей нагрузки.

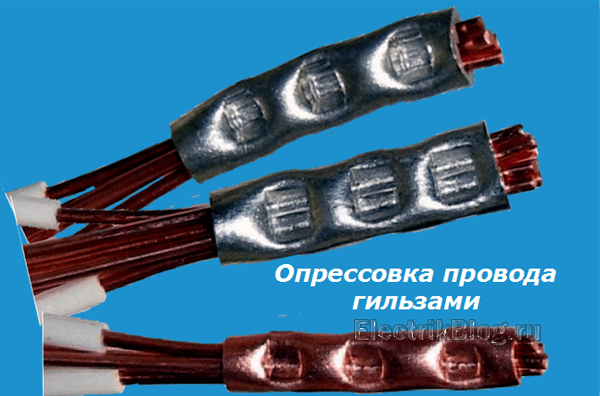

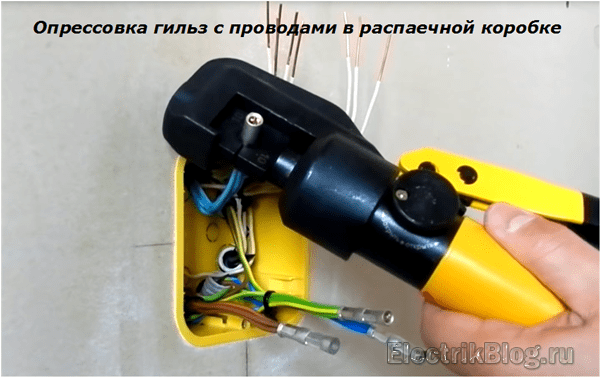

Опрессовка провода гильзами

Хороший электрический контакт создается за счет совместной деформации металлов.

Гильза (трубка для соединения проводов) выпускается промышленностью под конкретные размеры провода и их количество. Они могут быть предназначены для соединения жил из:

  • меди;
  • алюминия;
  • и даже меди с алюминием.

Гильзы медные (ГМ) могут выпускаться с дополнительным лужением оловом и висмутом. Они обозначаются ГМЛ, отмечаются высокой стойкостью к коррозии.

Гильзы алюминиевые обозначают ГА. Для соединения проводов из меди и алюминия применяют гильзы ГАМ, а со слоем изоляции обозначают ГСИ.

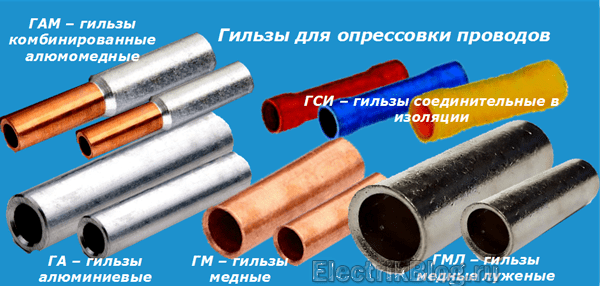

Гильзы для опрессовки проводов

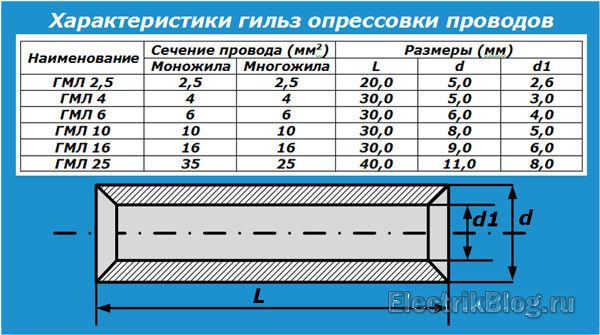

Их размеры можно найти в каталогах. Как пример, привожу основные характеристики части гильз ГМЛ небольшой таблицей.

Характеристики гильз
Размеры гильзы специально подбираются под поперечное сечение коммутируемого провода. Правильный их выбор влияет на качество электрического соединения.

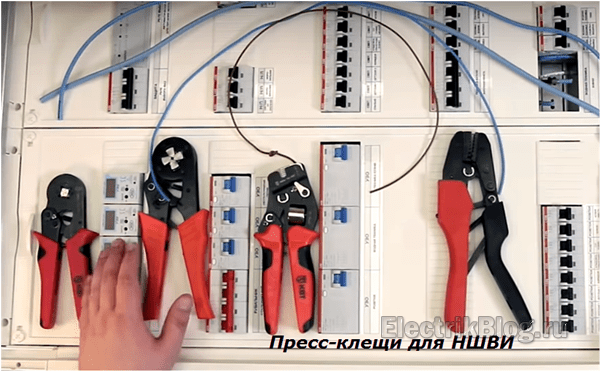

Для опрессовки используется специальный инструмент: пресс-клещи. Если работать пассатижами, молотками и другим подручными средствами, то созданный контакт будет плохого качества.

Опрессовка гильз

Пресс клещи выпускаются различной конструкцией и принципами работы для обжатия разных типов гильз и наконечников.

Пресс клещи для НШВИ

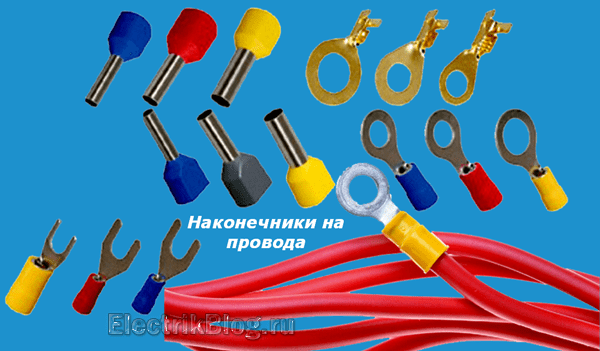

По такому же принципу подбираются и опрессовываются наконечники на многожильные провода для их подключения к выводам электрического оборудования.

Наконечники на провода

Особенно это актуально для автомобильной техники, где проводка подвергается повышенным механическим вибрациям и электрическим нагрузкам. Да и в бытовой сети встречается монтаж гибкими проводниками.

Как пример — ретро проводка в деревянном доме. Хотя это не единственный случай.

Опрессовка проводников — это довольно большая и сложная тема, которая позволяет создавать качественное соединение электрических контактов.

Безопасные и эффективные виды соединений

Рассмотрим 4 варианта соединений проводников, подходящие для домашнего монтажа: пружинные клеммники, клеммные колодки, колпачки СИЗ и опрессовку гильзами.

Для выполнения работ потребуется расходный материал – клеммы, зажимы, гильзы, подобранные в зависимости от типа и сечения проводников. Рекомендуем приобретать изделия только проверенных производителей, а не дешевые китайские заменители.

Способ #1 — коммутация клеммниками WAGO

Главное преимущество коммутации клеммами – 100-процентная надежность соединения. Благодаря разработкам компании WAGO безвинтовые соединения получили статус международного стандарта.

Сейчас выпуском пружинных зажимов занимаются и другие производители. Их используют в скоростных болидах, самолетах, подвижных цепях – то есть там, где требуется особая ответственность.

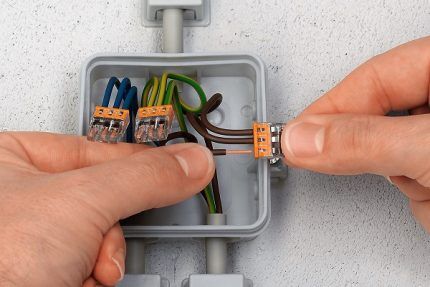

Самозажимные клеммы ВАГО
Пружинная технология позволяет присоединять различные виды проводников: 1-жильные, многожильные, особо тонкие. Это востребовано в быту, когда необходимо подключить светильник или систему управления воротами, насосное оборудование или телефон
Монтаж самозажимной клеммы
Для установки самозажимных клемм достаточно зачистить концы и вставить их в отверстия клеммника до упора – количество проводников при этом может быть разным, по количеству отверстий. Механизм фиксации срабатывает, и жилы остаются прочно закрепленными внутри корпуса

Чтобы установить клеммник, не нужно специально готовиться. Опытные монтажники, ценящие качество, также давно применяют только самозажимные клеммы.

Предлагаем пошаговую инструкцию соединения 2-х проводников зажимом серии 222, представители которой успешно применяются для соединения ответвлений различных типов проводов:

Галерея изображенийФото из Снимаем изоляцию примерно на 10 мм. На фронтальной стороне клеммника есть специальные метки для определения длины зачищенного концаВставляем зачищенную часть в круглое проходное отверстие до упора. Проверяем надежность, слегка потянув за проводПодготовив проводник, готовимся к монтажу его в отверстие, не отличающееся про форме, оно аналогичное и расположено здесь же. Рядом с ним находится подвижная часть, обеспечивающая зажимТакже зачищенный гибкий проводник вставляем в соответствующее отверстие, нажимая одновременно на подвижную часть клеммы, отпускаем ееШаг 1 – зачистка концаШаг 2 – ввод жесткого проводникаШаг 3 – подготовка гибкого проводаШаг 4 – монтаж ответвления

После правильного выполнения действий самопроизвольное разжимание клеммы невозможно. Преимущество такого соединения – возможность разъединения. Чтобы разомкнуть проводники, нужно сначала нажать на подвижный механизм, а затем вынуть соответствующий проводник.

Преимущества клеммного соединения:

  • подключение одно- и многожильных проводников из меди или алюминия, а также смешанные подключения;
  • высокое качество соединения;
  • во время монтажа жилы не повреждаются;
  • конструкция предусматривает снятие параметров цепи без разъединения;
  • аккуратность и порядок в местах работы – распредкоробках, щитах, электромонтажных устройствах.

Этот способ экономит время – занимает всего несколько секунд. Однако он требует аккуратности. Если вставлять концы не до упора, может произойти перегрев и корпус клеммника расплавится.

Читайте также:  Почему энергосберегающая лампочка мигает при выключенном свете: причины и ремонт

Главным минусом считается высокая стоимость, особенно брендовой продукции. Например, комплект из 20-ти трехпроводных универсальных клеммников Ваго стоит около 500 рублей.

Еще больше информации о клеммах Ваго в следующем видео:

Использование клеммных колодок

Недорогие пластиковые изделия имеют зажимной механизм, с помощью которого проводники фиксируются и соединяются внутри корпуса. Каждый одно- или многожильный провод избавляют от изоляции, вставляют в отдельное гнездо и закрепляют путем закручивания винта.
Стриппер для зачистки провода
Для монтажных работ потребуется два инструмента – строительной нож и отвертка. Вместо ножа можно использовать специальное современное устройство для удаления изоляционного слоя – стриппер

Использование стриппера для снятия изоляции позволяет даже новичку без особых трудностей справиться с этой задачей.

Провода можно заводить двумя способами – с одной и с обеих сторон, навстречу друг другу. Этот способ часто применяют для распайки в распределительных коробках, поэтому производители стали изготавливать распредкоробки со встроенными колодками.
Провода в клеммной коробке
Клеммные колодки отличаются величиной отверстий, которая зависит от сечения жил, а также количеством гнезд. Если под рукой коробка на 12 пар, а необходимо всего 2, то нужный сегмент просто отрезается ножом

Преимущества соединения колодками:

  • экономичность;
  • быстрый монтаж;
  • соединение алюминий/медь;
  • высокое качество.

Основной недостаток в том, что одной парной колодкой можно соединить только 2 повода. Опытные монтажники не рекомендуют использовать колодочный способ для соединения многожильных или алюминиевых проводов, так как винтовое соединение способно разрушить более хрупкий материал.

И еще один минус – большое количество некачественных колодок.

Для лучшего понимания этого способа коммутации проводов рекомендуем посмотреть, чем хороши или плохи клеммные коробки:

Применение колпачков СИЗ

Для изготовления пружинных зажимов-колпачков используют негорючий пластик. Материал корпуса является изолятором, подходящим по механическим и противопожарным параметрам.

Чтобы установить колпачок, необходимо подготовить жилы, завести их внутрь, а затем с усилием произвести крутящие движения. Для защиты оголенных частей жил от окисления внутреннюю часть колпачка обрабатывают пастой.
Конструкция колпачка СИЗ

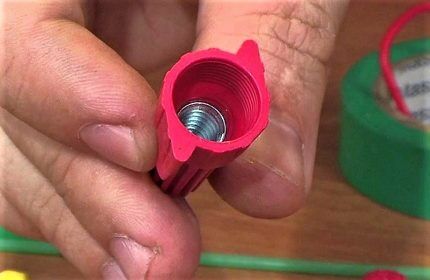

Внутри колпачка находится металлическая пружина конической формы, которая при давлении раздвигается, а затем сжимается и фиксирует токопроводящие жилы

Колпачки компактны, имеют простое устройство, поэтому часто используются для распайки. В одну распредкоробку входит до десятка изделий.

Практический пример использования СИЗ для распайки в распредкоробке:

После окончания работ по соединению жил аккуратно укладываем колпачки по кругу и закрываем крышку распредкоробки. В любое время можно открутить пружинные элементы и произвести переподключение или ремонт.

Преимущества СИЗ:

  • низкая стоимость;
  • материал – негорючий полимер;
  • высокая скорость и простота монтажа;
  • разнообразие окраски.

Последний пункт может пригодиться, когда используется старая, немаркированная цветом проводка. Определить назначение жил можно с помощью колпачков, подобрав их по окраске. Подробнее о цветовой маркировке проводов мы говорили в этой статье.

Основной недостаток – соединение считается ненадежным. Пружинной силы недостаточно, чтобы обеспечить прочное соединение, именно поэтому дополнительно производят скрутку.

Перед использованием рекомендуется проверить качество изделий.

И еще – СИЗ не предназначены для коммутации проводов алюминий/медь.

Опрессовка проводников гильзами

Этот способ выбирают монтажники, которым действительно важно качество соединения. Опрессовка специальным инструментом гарантирует увеличение площади контакта и минимальное сопротивление.

Если обжатую гильзу распилить пополам, то можно увидеть, что все провода практически слились в один монолит.

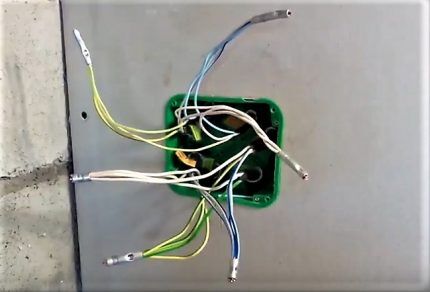

Опрессовка проводов гильзами
Именно опрессовку используют для коммуникаций в распредкоробках, которые по каким-то причинам будут замаскированы снаружи облицовкой и останутся без свободного доступа

Жилы можно заводить как с одной стороны, так и с обеих. В любом случае их суммарное сечение не должно быть больше диаметра гильзы.

На практике же чаще выбирают гильзу побольше, а свободное пространство внутри нее «забивают» отрезками проводков. Чем плотнее заполнена гильза, тем качественнее соединение.

Пошаговая инструкция по опрессовке:

Для опрессовки проводников в распредкоробке необходимо подобрать диаметр гильзы так, чтобы в нее вошли все провода — отдельно нулевые, заземляющие и фазные. Размер изделия, как и материал изготовления, указан на упаковке. Существуют различные виды опрессовочных клещей. Большей частью пользуются универсальными, предназначенными для обжима гильз различного диаметра. Здесь – КВТ ПК, модель для опрессовки 1-жильных проводников. Производим зачистку жил, так как внутрь гильзы необходимо завести голые, без изоляции проводники. Для удаления изоляции пользуемся или ножом, или стриппером, который делает процесс зачистки более быстрым. Поочередно заводим провода одного назначения, например, «земля», в гильзу так, чтобы с другой стороны были видны небольшие концы. Если объем получился небольшой, для плотности добавляем внутрь небольшие кусочки провода. Свободное пространство внутри распредкоробки ограничено, поэтому все лишнее необходимо убрать. Здесь нужно кусачками отрезать кончики медных проводков, оставив лишь на 2-3 мм выступающую из гильзы часть. Берем клещи, находим походящую по диаметру выемку и производим опрессовку. Первая выполняется у края со стороны проводников. Храповый механизм не разомкнется, пока не сжать ручки клещей до конца, с максимальным усилием. Двойное вдавливание гарантирует высокое качество соединения, поэтому отступаем от места первого обжима, устанавливаем клещи ближе ко второму концу гильзы и снова производим сжатие. Опрессованную гильзу необходимо изолировать, так как она металлическая и проводит электричество. Для защиты обычно применяют или термоусадочный материал в паре с феном, или обычную изоленту. Шаг 1 – выбор гильз по размеру. Шаг 2 – выбор клещей для опрессовки. Шаг 3 – зачистка жил. Шаг 4 – заведение проводов в гильзу. Шаг 5 – удаление лишних частей. Шаг 6 – первая опрессовка. Шаг 7 – вторая опрессовка. Шаг 8 – изоляция термоусадкой

Если в коробке дефицит места и на первое место выходит компактность, перед опрессовкой гильзу разрезают пополам и обжимают только один раз. Но это следует рассматривать в качестве исключения.

Этот способ считается недорогим – каждая гильза (медь) обходится в 8-9 рублей, а клещи можно взять в аренду.

Преимущества опрессовки:

  • отличное качество соединения;
  • экономичность;
  • высокая скорость работы.

Недостаток в том, что соединение является неразъемным, и при необходимости придется полностью заменять коммутационные блоки. Если остается запас проводов в коробке, то старая гильза обрезается и устанавливается новая.

Минус и в том, что без специального инструмента качественно выполнить опрессовку не получится.

Как соединить алюминиевые и медные проводники

Кстати, напомним, почему нельзя напрямую соединять медный и алюминиевый провода. Причин две:

  • Такое соединение сильно греется, что само по себе очень плохо.
  • Со временем происходит ослабевание контакта. Это происходит потому что алюминий имеет более низкую электропроводность, чем медь, в результате при прохождении тех же токов он греется сильнее. При нагревании он расширяется сильнее, отжимая медный проводник — соединение становится все хуже, греется все больше.

Чтобы избежать подобных неприятностей медные и алюминиевые проводники соединяют при помощи:

  • клеммных колодок;
  • wago;
  • болтового соединения;
  • ответвительные зажимы (делают соединения проводов на улице).

Другие типы коннекторов использовать нельзя.

Пайка как надежная альтернатива скрутке

Ближайшей альтернативой скрутке, запрещенной для электромонтажа, является соединение проводов методом спайки. Он требует специальных приспособлений и расходных материалов, но обеспечивает абсолютный электрический контакт.

Спаянные провода

Совет! Спайка проводов внахлест считается самой ненадежной в технологии. В процессе эксплуатации припой крошится и соединение размыкается. Поэтому пред пайкой наложите бандаж, обмотайте кусочком провода меньшего диаметра соединяемые части, или скрутите вместе проводники.

Понадобится электропаяльник мощностью 60–100 Вт, подставка и пинцет (тонкогубцы).  Жало паяльника следует очистить от окалины заточить, подобрав предварительно наиболее подходящую форму кончика в виде лопатки, а корпус прибора подсоедините к заземляющему проводу.  Из «расходников» потребуется припой ПОС-40, ПОС-60 из олова и свинца, канифоль в качестве флюса. Можно использовать проволоку из припоя с, помещенной внутрь структуры, канифолью.

Инструменты для пайки проводов

Если потребуется паять сталь, латунь или алюминий, потребуется специальная паяльная кислота.

Важно! Нельзя перегревать места примыкания. Чтобы не поплавилась изоляция при пайке обязательно используйте теплоотвод. Для этого придерживайте оголенный провод между местом нагрева и изоляцией пинцетом или тонкогубцами.

  1. Зачищенные от изоляции жилы следует облудить, для чего разогретые паяльником кончики помещают в кусочек канифоли, они должны покрыться коричнево-прозрачным слоем флюса.
  2. Помещаем кончик жала паяльника в припой, захватываем каплю расплавленного и равномерно обрабатываем поочередно провода, проворачивая и двигая по лопатке жала.
  3. Приложить или скрутить вместе провода, зафиксировав неподвижно. Прогреть жалом в течении 2–5 с. Обработать спаиваемые участки слоем припоя, дав растечься капле по поверхностям. Перевернуть соединяемые провода и повторить операцию с обратной стороны.
  4. После остывания места пайки изолируются по аналогии со скруткой. В некоторых соединениях они предварительно обрабатываются кисточкой, смоченной в спирте и покрываются сверху лаком.

Совет! Во время и после пайки в течении 5–8 с. провода нельзя дергать и шевелить, они должны находиться в неподвижном положении. Сигналом к тому, что структура затвердела, служит приобретение матового оттенка поверхностью припоя (в расплавленном состоянии он блестит).

Скрутка проводов разного сечения

Подобный вид работ подразумевает однозначное использование дополнительных средств для соединения. Такими приспособлениями могут быть винтовые зажимы, самозажимные клеммы, болты, медно-луженые наконечники, отверстия типа «Орех». Также, чтобы не докупать дополнительных комплектующих, можно применить пайку или сварку, другие способы соединения проводов.

Читайте также:  Как работает диммер: какие лампы подходят для диммера

Если разница диаметра проводов составляет незначительную величину, например, 4 и 2,5 мм, то произвести их соединение скруткой не так уж и сложно. Для этого нужно их качественно обмотать друг с другом, после чего необходимо применить сварку или пайку. Такое закрепление двух проводников прослужит не один год без нареканий.

В остальных случаях скрутка проводов не будет обладать надежностью и долговечностью. В таких ситуациях без дополнительных комплектующих просто не обойтись. В различных ситуациях используют те или иные приспособления:

  • если сечение проводов значительное, лучше всего использовать самозажимную клемму;
  • для ответвления от магистральной линии в распред. щитке используется сжим ответвлительный, который среди специалистов также еще называют «Орех»;
  • для присоединения проводов с большим диаметром применяется медно-лужный наконечник.

Подключение розеток

Обычно на розетки отводится отдельная линия. В коробке имеется три кабеля по два или три проводника. Каждый провод окрашивается в свой цвет. Как правило, коричневый – это фаза, голубой – нулевой проводник, а желто-зеленый провод – заземление. Так или иначе – в коробке все провода соединяются по цветам, формируя группы.

соединение проводов на розетку

Как только проводники отделены по цветам, их складывают, вытягивают, подгоняя под одинаковую длину. Не стоит отрезать слишком коротко – оставляйте 100-миллиметровый запас, чтобы при необходимости была возможность повторно провести соединение. Выбрав подходящий метод соединения, нужно состыковать провода.

В старых домах заземления нет, а значит – проводов будет только два. Иногда в кабеле провода – одного цвета. Чтобы определить, где фаза, а где – ноль, нужно использовать индикаторную отвертку, чтобы определить фазу.

Самозажимные клеммники WAGO

Кроме клеммников с болтами есть также клеммники с зажимами. Они  дороже обычных, но позволяют производить соединение намного быстрее, особоенно в связи с новыми требованиями ПУЭ и запрете на скрутки.

Самый известный производитель таких клеммников фирма WAGO. Каждая клемма является отдельным устройством с несколькими отверстиями для подключения проводов, в каждое из которых вставляется отдельный провод. В зависимости от исполнения соединяет от 2 до 8 проводников. Некоторые виды заполняются внутри токопроводящей пастой для лучшего контакта.

Они выпускаются  как для разъёмного, так и для неразъемного соединения.

В клеммы для неразъёмного соединения зачищенный провод просто вставляется и пружинные усики фиксируют провод внутри. Провод можно использовать только жёсткий (одножильный).

В клеммах для разъёмного соединения провод зажимается при помощи откидного рычажка и пружинного зажима, позволяющих легко подключать и отключать провода.

Поскольку провода не соприкасаются между собой, клеммы позволяют соединять провода разного сечения, одножильные с многожильными, медные с алюминиевыми.

Лучше всего этот способ соединения проводников показал себя при небольших токах и наибольшее распространение получил в сетях освещения. Эти клеммы малогабаритные и легко помещаются в переходных коробках.

Клемма

Круглый изолированный разъем

Также удобно использовать круглый разъем. Он предлагается в широком диапазоне размеров, в том числе и для проводов большого сечения. Круглый разъем тоже не обеспечивает влагостойкость.

Соединение с использованием болта

Кроме болтов нужно еще иметь две гроверные шайбы, обыкновенные согласно количеству соединяемых проводов и гайки соответствующего диаметра. Очищаем провод от изоляции на нужную длину, из очищенного провода делаем кольцо соответствующее диаметру болта и соединяем как показано на рисунке. Чтобы между каждым проводом была шайба.

Гайки закручиваются по часовой стрелке, значит направление кольца должно быть тоже по часовой стрелке, дабы кольцо не разошлось. Затягиваем очень хорошо, только резьбу срывать не надо. Если ещё законтрогаить — фиг что будет такому соединению.

Плюсы — простота, дешевизна, надежность, можно соединять провода из разных металлов. Минусы — громоздкость. Если нужно сделать такое соединение в распределительной коробке, то коробка нужна соответствующего размера.

Соединение с помощью пайки

Чтобы соединить провода таким способом, необходимо овладеть технологией пайки. В первую очередь необходимо зачистить провода, избавившись от ненужной изоляции, до характерного блеска. Следует сразу же сказать, что спаять алюминиевые провода не так просто, поэтому не стоит даже пытаться это сделать, не имея специальных материалов. Что касается меди, то она паяется без проблем. Чтобы пайка была качественной, зачищенные от изоляции концы проводов залуживаются. Для этого они нагреваются с помощью паяльника и прикладываются к канифоли. Канифоль обезжиривает место пайки и припой буквально обволакивает конец проводника тонкой пленкой. После этого концы проводов скручиваются с помощью пассатижей для надежности.

Как соединить провода без пайки: лучшие способы и их особенности

После этого можно приступать к процессу пайки, который является заключительным этапом. Можно считать, что осталось самое простое – нанести на место скрутки необходимое количество припоя с помощью разогретого паяльника.

После остывания, если этого требует технология, места пайки обрабатываются специальным составом, чтобы избавиться от излишней канифоли или флюса, после чего места соединения изолируются с помощью изоляционной ленты или другим способом.

Соединение проводов в распределительной коробке
Соединение проводов в распределительной коробке

Этот вариант имеет, как свои достоинства, так и свои недостатки. Пайка – это достаточно надежный способ соединения проводов, если по проводам не протекают повышенные токи, приводящие к нагреванию места соединения. Поскольку припой сам по себе мягкий сплав, а температура его плавления сравнительно низкая, то при периодическом нагревании места соединения припой как бы улетучивается, что приводит к ослаблению контакта. Если своевременно не обнаружить проблему, то это может привести к перегреву контакта и возгоранию изоляции. Нетрудно представить, какие последствия ожидают электрическую проводку, а заодно и помещение, в котором она проложена. Именно по этой причине электрики не пользуются подобным способом соединения, хотя существуют и другие негативные моменты.

К негативному фактору следует отнести слабую механическую прочность, хотя она зависит от того, насколько качественно и надежно скручены провода. Учитывая тот факт, что припой сравнительно мягкий, то без проблем, приложив усилие, место пайки можно ослабить, что и является тем негативным фактором. Как правило, опытные электрики не возьмут на себя ответственность, соединяя провода подобным способом, да и времени на этот процесс уходит немало.

Как подключить выключатель с одной клавишей

Если в комнате имеется выключатель, то соединение в коробке будет немного сложнее, чем только с розетками. Тут будет также три группы проводников, но соединение – другого типа. Имеется:

— входной кабель – от другой коробки или напрямую от щита;

— провод для люстры;

— провод от выключателя.

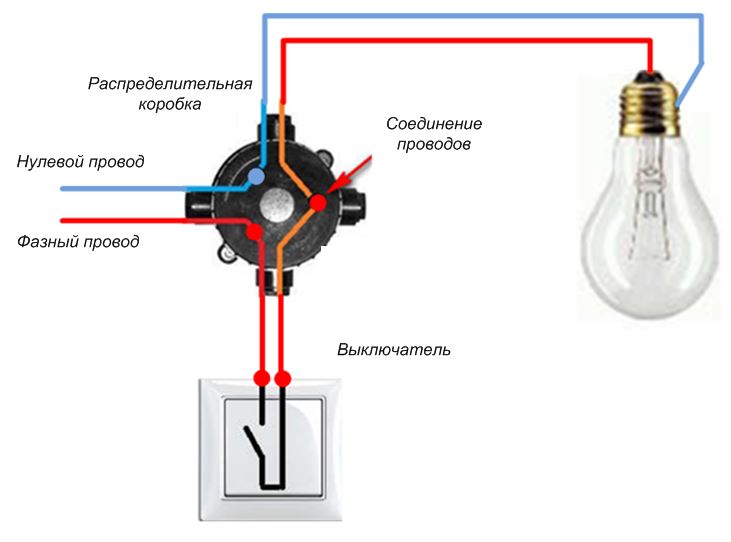

подключение одноклавишного выключателя

Схема должна работать следующим образом. Питание (то есть фаза) поступает на клавишу выключателя. От его выхода подается провод на осветительный прибор. Как только контакты выключателя замкнуться, люстра будет гореть. Заземление и нейтральный провод нужно скручивать вместе.

Источники

  • https://www.bazaznaniyst.ru/sem-sposobov-soedineniya-provodov/
  • https://YaElectrik.ru/elektroprovodka/soedinenie-provodov
  • https://ElectrikBlog.ru/kak-soedinyat-provoda-pravilno-mezhdu-soboj/
  • https://sovet-ingenera.com/elektrika/provodka/soedinit-provoda-bez-pajki.html
  • https://stroychik.ru/elektrika/sposoby-soedineniya-provodov
  • http://electry.ru/elektromontazhnye-raboty/sposobyi-soedineniya-provodov.html
  • https://www.zr.ru/content/articles/930277-skrutka-pajka-obzhimka-vse-sposoby-soedinit-provoda/
  • https://PromkomRostov.ru/proizvodstvo-i-obrabotka/kak-pravilno-soedinit-provoda-mezhdu-soboj.html
  • https://ProFazu.ru/provodka/montazh/soedinenie-provodov.html
  • https://SdelaySam-SvoimiRukami.ru/7189-9-sposobov-pravilnogo-nadezhnogo-soedinenija-provodov-bez-pajalnika.html
  • https://ViktorPotapov.incpalife.ru/sposoby-soedinenija-provodov-v-raspredelitelnoj-korobke/
  • https://stroyday.com/sposoby-soedineniya-provodov/

Понравилась статья? Поделиться с друзьями:
Bazliter.Ru
Adblock
detector
Gogetlinks12773
