Виды водонагревателей

По типу используемой энергии водонагреватели разделяются на газовые и электрические.

Первый вариант экономичнее, но установкой таких моделей, как и во всех случаях монтажа газового оборудования должны заниматься специалисты, имеющие разрешительную документацию. Именно поэтому ниже будет подробно рассматриваться подключение электрических моделей, в этом случае допускается установка бойлера своими руками.

По принципу действия агрегаты для нагрева воды могут быть накопительными или проточными.

  • Накопительные модели более громоздки из-за наличия объемного резервуара, но отличаются невысокой мощностью. В него заливается вода, температура которой повышается при помощи ТЭНа. Недостатком таких нагревателей можно считать отсутствие быстродействия. Скорость нагрева зависит от объема резервуара, а также от мощности установленного нагревательного элемента, но в любом случае для того, чтобы получить требуемую температуру, понадобится время. Многие модели этого типа имеют функцию автоматического контроля температуры и при остывании воды включают ТЭН, восстанавливая параметр до необходимого значения. Подобные конструкции оптимальны, когда горячая вода расходуется постоянно и в больших количествах, например, в домах, где живут большие семьи.
    Устройство накопительного нагревателя воды
  • При использовании проточного водонагревателя горячую воду можно получить сразу же, открыв кран. Такие модели занимают мало места и осуществляют практически моментальный нагрев проходящей через них жидкости. К особенностям моделей данного типа относят наличие ограничений по максимальной температуре и достаточно высокое энергопотребление.
    Схема устройства проточного водонагревателя

Установка УЗО

В питающей линии бойлера обязательна установка УЗО — устройства защитного отключения. Его по току выбирайте на один порядок выше, чем ток автомата.  дифференциальный автомат КЕАЗ российский

Ток утечки для УЗО – 10мА или 30мА.

Почему лучше 10мА, а не больше, можно понять из вот этой таблички воздействия тока на организм человека: Deystvie_toka

Существенный минус здесь, что на 10мА защита может ложно срабатывать. Особенно если у вас водонагреватель висит уже не первый год и в местах подключения клемм нередко образуется вот такой конденсат и влага. конденсат и влага в местах подключения электричества у бойлера срабатывает УЗО

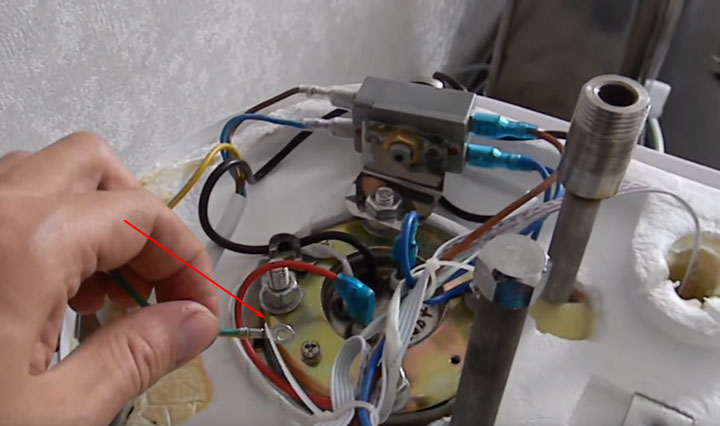

Как проверить ложное это срабатывание или неисправен сам ТЭН? Для этого воспользуйтесь мультиметром.

Выключаете питающий автомат или вытаскиваете вилку с розетки и отсоединяете штатное заземление с корпуса титана. проверка утечки на бойлере выбивает узо

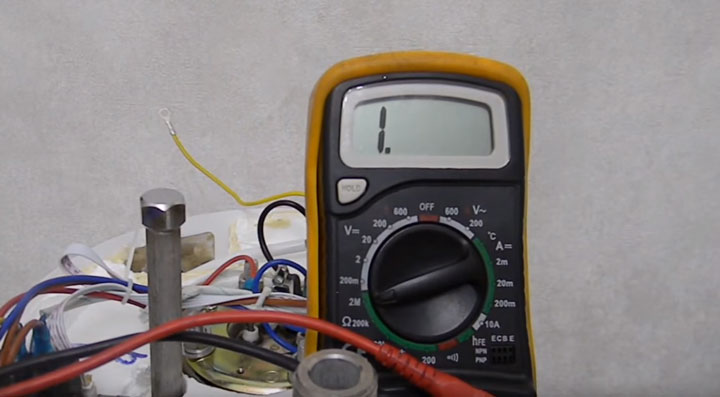

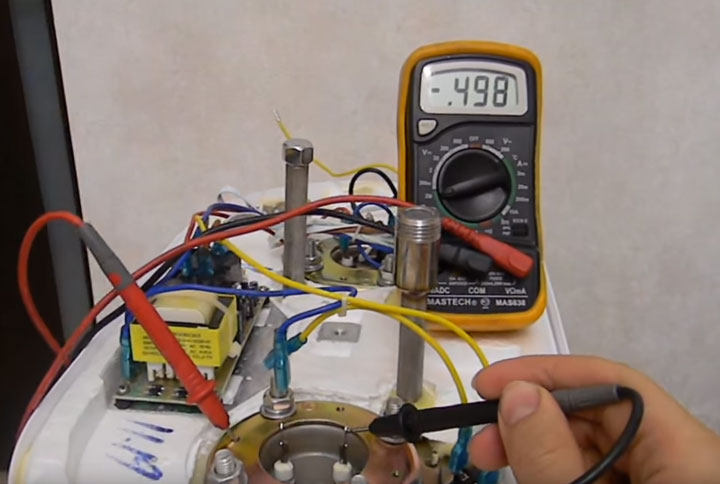

Затем снимаете клеммные зажимы с самого тэна, и с помощью щупов измеряете сопротивление между корпусом бойлера и нагревательным элементом.

При исправности тэна, показания на экране мультиметра должны стремится к бесконечности, то есть быть примерно вот такими: проверка работоспособности ТЭН в титане

При пробое и повреждении нагревателя они будут либо нулевыми, но чаще всего могут составлять несколько сотен и даже килоОм. На фото ниже именно такой вариант ~ 500кОм. как определить почему выбивает узо проверка тэн на водонагревателе

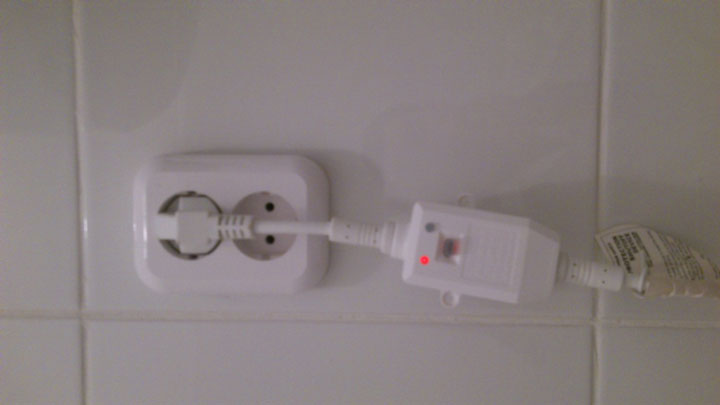

Очень часто, во многих последних моделях бойлера, УЗО с током утечки на 15мА уже идет встроенным в кабель для подключения к розетке. В этом случае устанавливать дополнительный аппарат защиты от тока утечки в щитке может и не потребоваться. встроенное узо на 15мА на вилке водонагревателя

Однако не забывайте, что такое встроенное УЗО будет защищать от утечки только при повреждении в самом нагревателе, но никак не защитит вас при неисправности непосредственно в розетке или питающей проводке до нее.

Как найти такие и другие подобные неисправности и к чему это может привести, можно ознакомиться в статье ”Бьет током в ванной. 5 причин и что делать?”

А что делать, если вы не специалист в электричестве и сами не можете или не хотите лезть в электрощиток, дабы смонтировать там все требуемые аппараты защиты. Но при этом обезопасить себя все равно нужно.

Самый простой вариант — это покупка УЗО розетки.

Включаете ее в существующую розетку в ванной, а уже через нее втыкаете вилку от шнура бойлера. переносное УЗО в розетку

Будет ли срабатывать устройство защитного отключения на бойлер, если у вас нет заземления? Будет. Эти две системы при работе вместе призваны дополнять друг друга.

В случае утечки тока на бойлере без заземления, аппарат защиты отработает лишь тогда, когда вы непосредственно прикоснетесь к баку или к воде из него (при включенных ТЭНах).

А если есть заземляющий проводник, то УЗО отработает сразу после подачи напряжения на титан, не дожидаясь вашего касания. Вот и вся разница.

Схемы подключения своими руками

Давление жидкости в дачной системе обычно небольшое. Оно необходимо для полноценного функционирования оборудования. Забор воды осуществляется из водопровода или глубоких емкостей.

К емкости с водой

Схема подключения нагревателя к емкости

Обычно их крепят на крышу дома, подвешивают. Обратный клапан не используется. Резервуар должен быть в несколько раз объемнее бака нагревателя.

Также используется поплавок для отслеживания уровня жидкости.

Соединительная трубка должна обладать запорным вентилем.

Главное условие – удаленность бойлера от резервуара более 2 м. В холодное время емкости нужно обязательно опустошить.

Правила:

  • Если емкость ближе двух метров, на входе в бак ставится тройник и сливной кран. Тройник от емкости монтируется выше нагревателя.

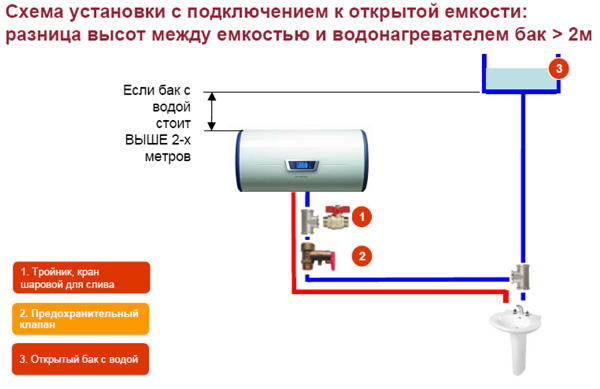

  • Разница высот больше 2 метров – добавляется предохранительный клапан, тройник от резервуара монтируется ниже нагревателя.

Схема подключения

Важно! Давление воды не более 6 бар. При превышении перед прибором устанавливается редуктор для снижения напора. Это предотвратит поломку.

К водопроводу

Прикрепление водонагревателя к стене

Советы перед установкой:

  • Используйте только оригинальные детали, рекомендованные поставщиком.
  • Не включайте устройство без воды, он может сгореть.
  • Жидкость из бойлера пить нельзя.

Этапы подключения:

  1. Определить тип водопровода.
  2. Прикрепить устройство к стене.
  3. Подключить согласно правилам и схемам, представленным ниже.

Установите фильтр при низком качестве воды. Это продлит жизнь бойлеру.

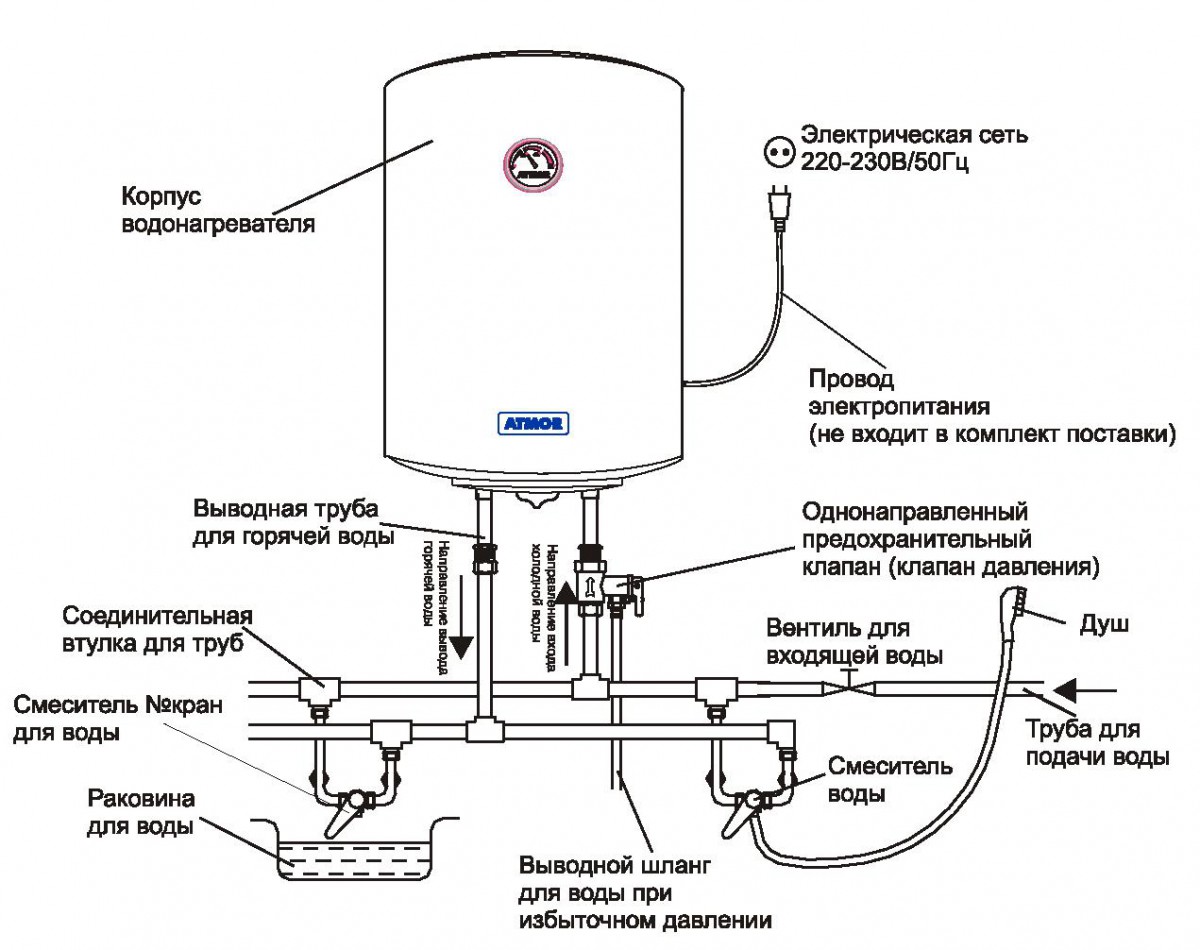

Схема подключения нагревателя к водопроводу

Метод подключения бойлера зависит от типа системы подачи воды. Рассмотрим популярные разновидности. Перед подключением перекрываем доступ.

Из металла

Сталь

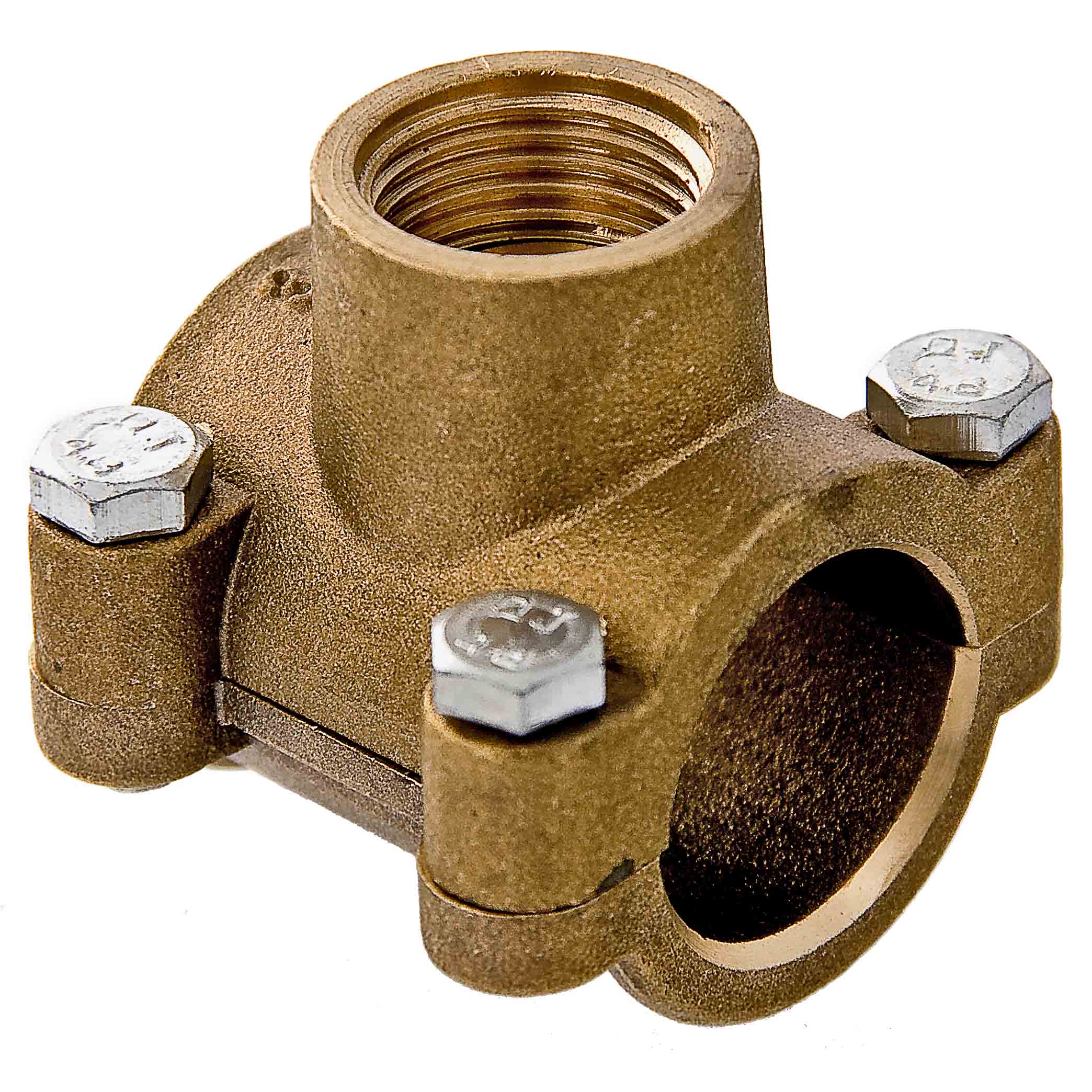

Стальные. Подсоединять к ним сложно, требуется металлический хомут с врезным патрубком для больших нагрузок.

Инструкция:

  1. Зачистить место соединения, удалить старую краску и грязь.
  2. Соединить хомут и трубу, используем прокладку для уплотнения.
  3. Просверлить отверстие в трубе через патрубок, ширина отверстия и втулки должны совпадать.
  4. Нарезать резьбу и ставим сгоны – резьбовые элементы соединения.
  5. Установить краны.
  6. Подключиться к кранам и бойлеру.

Из полипропилена

Полипропилен

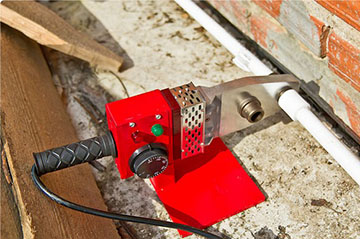

Для подключения потребуются специальные повороты и муфты. Используйте материалы, армированные дополнительным слоем алюминия – стабилизированные.

Инструкция:

  1. Сделать разрез в трубах, припаять тройники.
  2. Отверстия тройников спаять с трубами для нагревателя.
  3. Подключить к агрегату через оконечную муфту и кран.

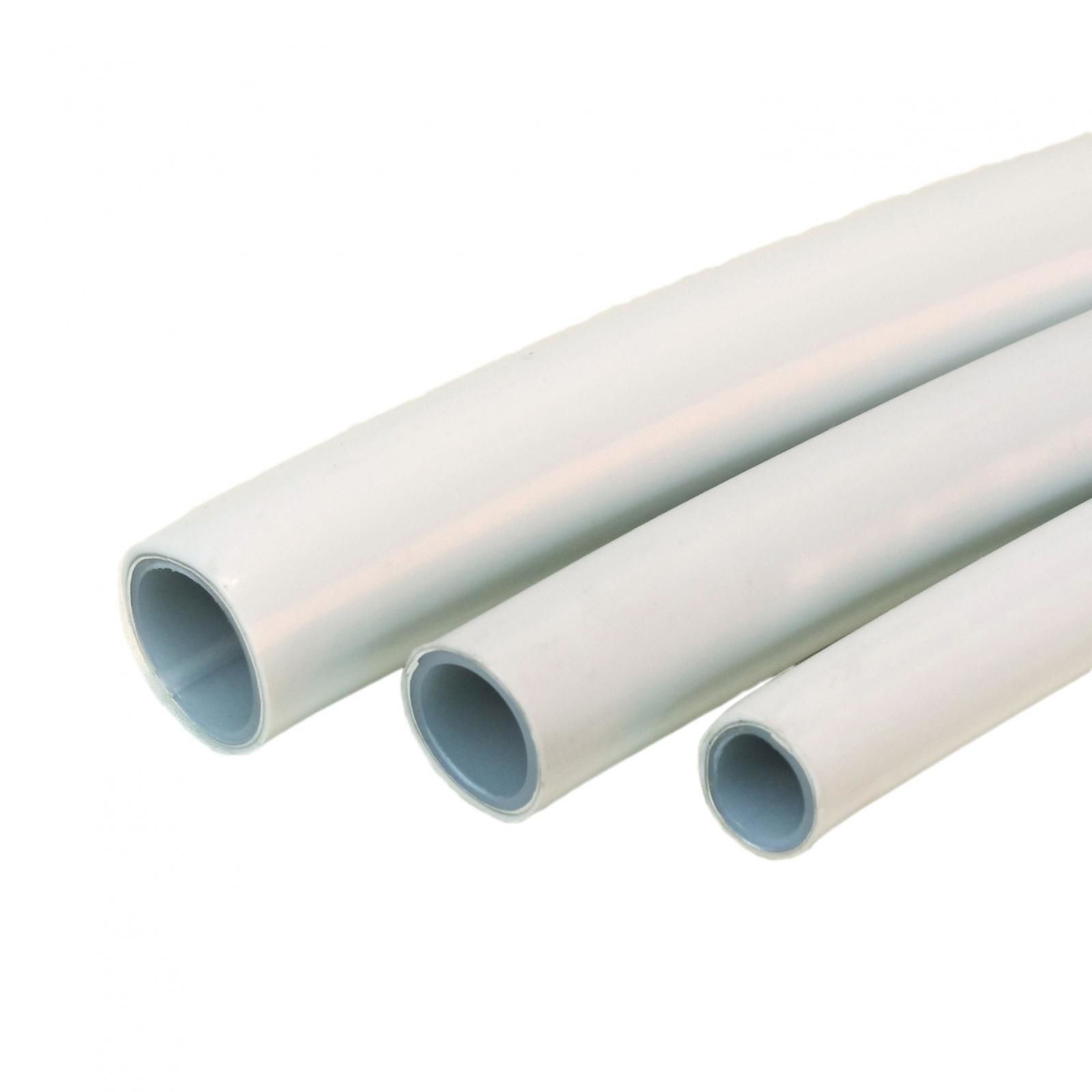

Из металлопластика

Металлопластик

Современный материал, прочный и легкий. Возможность простого открытого монтажа.

Инструкция:

  1. Разрезать трубу, подсоединить тройники.
  2. Сформировать отведение к водогрею.
  3. Подключиться к нему.

Необходимые инструменты

Для того чтобы схема подключения бойлера к водопроводу была реализована без проблем, необходимо заранее подготовить все необходимое.

Перечень инструментов и материалов включает в себя:

  • измерительные приспособления (линейку или рулетку),
  • ударный инструмент для сверления и сверла в наборе (можно использовать перфоратор или дрель с функцией удара),
  • крепежные элементы для монтажа агрегата на стене (кронштейны, анкеры),
  • монтажные ключи для соединения элементов (оптимально дополнить комплект пассатижами и разводным ключом),
  • тройники (фитинги, предназначенные для врезки в водопровод),

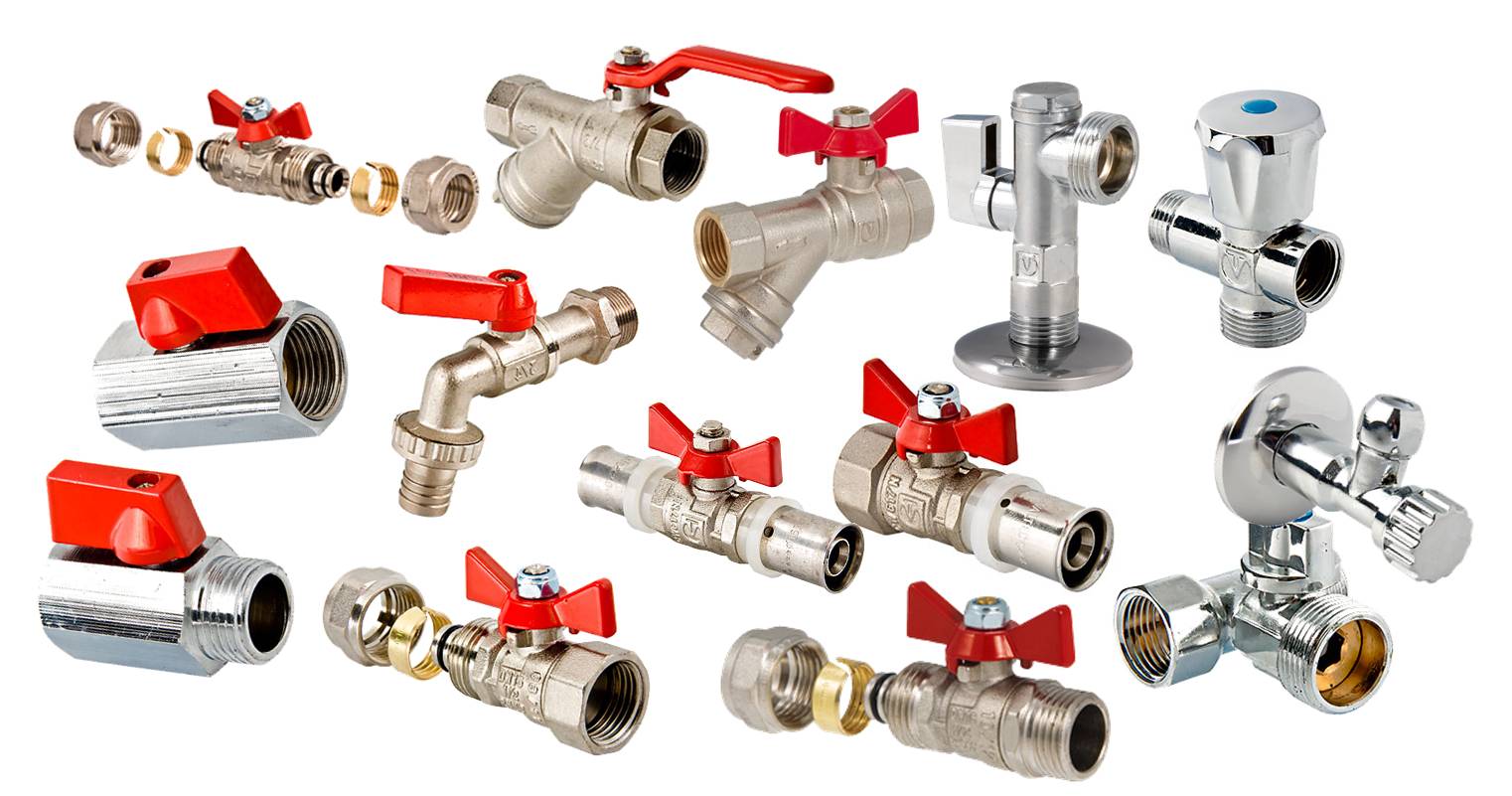

  • запорные краны (их следует устанавливать на входах в бойлеры, чтобы обеспечить возможность отключение оборудования, например, для ремонта)
  • материалы для обеспечения герметичности соединений (паклю, специальную пасту, уплотнительную ленту),
  • гибкие шланги (с их помощью осуществляется ввод жидкости в нагреватель и ее вывод).

При подготовке материалов и инструментов учитывайте индивидуальные особенности подключения водонагревателя к водопроводу – схема может предусматривать наращивание труб или выполнение обводной линии. В этом случае необходимо приобрести трубы, выбирая их по техническим характеристикам (важно помнить, что не все материалы устойчивы к высоким температурам).

Как использовать краны водонагревателя (закрытие и открытие)

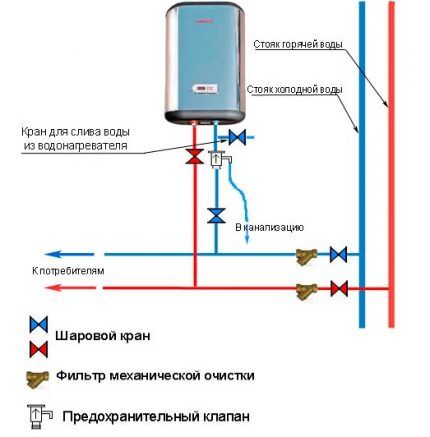

Краны обозначенные на схеме цифрами «1» и «2» понадобятся для отключения воды в то время, когда электронагреватель не используется. Например, если нам понадобилось снять последний.

Краны обозначенные на схеме цифрами «3» и «4» имеются в любой квартире подключенной к центральному водопроводу, расположены после стояков, ведь воду нам перекрывать приходится иногда по различным причинам.

Обратим внимание на кран «4» — он перекрывает циркуляцию горячей воды между квартирой и стояком во время работы устройства. Если кран не перекрыть, то горячей водой из нашего водонагревателя смогут пользоваться все жители подъезда – вода пойдет в стояк.

Главное правило использования — если горячая вода поставляется городской котельной, водонагреватель находится в выключенном режиме — «1» и «2» краны закрыты, а «3» и «4» соответственно открыты. Если котельная «встает» на профилактику и горячую воду отключают, подключаем наше устройство к сети 220В, открываем краны «1» и «2», а кран «4» — закрываем.

Подключаем водонагреватель накопительный к электричеству

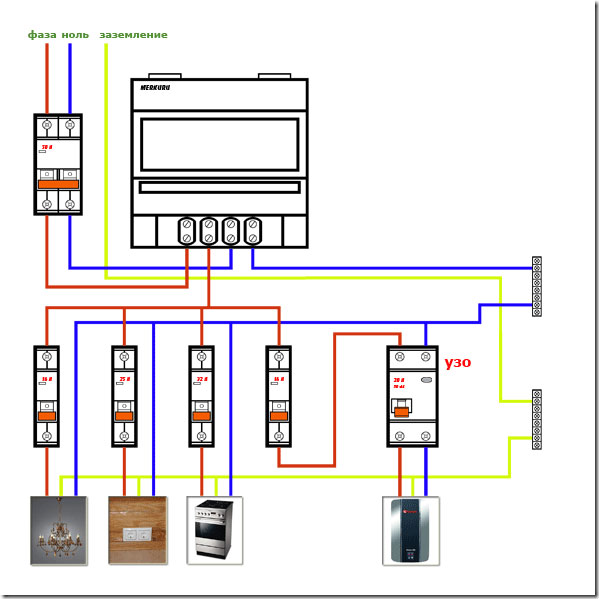

Основная схема подключения бойлера к электросети

Основное преимущество агрегатов такого типа в том, что они способны работать от простой сети 220В, которая есть в каждом доме и квартире. Кстати, для нормальной эксплуатации необходимо заземление, поэтому зачастую специалисты советуют подключать водонагреватель в уже существующую розетку для стиральной машинки. Катализатором выступит простая вилка.

Важно! Учитывайте, что гнездо для стиральной машинки должно быть создано по всем правилам безопасности. Если оно действительно рабочее и может использоваться, то можно эксплуатировать его для водонагревателя. В ином случае, не стоит даже рисковать, агрегат просто перегорит.

Но не во всех квартирах есть специальные розетки для правильной работы стиральной машинки. Тогда не обойтись без услуг профессионалов, а именно – электриков. Они смогут принести настоящую пользу, создать электропроводку с нуля. Не нужно делать это самостоятельно, беритесь только в том случае, если имеется база знаний. В остальном, не нужно лезть в электричество, это опасно.

Так ли нужна правильная электропроводка для работы водонагревателя:

  • Перепады электроэнергии могут легко повредить все внутренние элементы бойлера. Он просто перестанет работать или из строя выйдет определенная деталь. В худшем случае, может быть возгорание. Проводка должна быть проложена правильно.
  • Если работа будет выполнена некачественно, хозяин сможет спросить за это с одной из компаний.
  • Хорошая электропроводная сеть значительно повышает эксплуатационный период устройства, в несколько раз.
  • Ну и прежде всего, это безопасность дома или квартиры, гарантия защиты и правильной работы всей системы.

Конечно же, создавать новую электропроводку с нуля – процесс дорогостоящий и не столь нужный. Но для правильной работы накопительного водонагревателя он просто необходим. Часто хозяева квартир создают отдельную проводку для агрегата, а затем проводят полную ревизию всего дома. Это помогает выявить старые проблемы и сделать подачу электричества более качественной и безопасной.

Частые ошибки монтажа водонагревателей

Учитывая, что коммуникации подключаются к электроприбору, они не должны быть подвержены воздействию конденсата. По этой причине предусматривают изоляцию. Наилучшим вариантом являются цилиндрические изделия толщиной 20 мм. Они надеваются на коммуникации еще на этапе монтажа. Рекомендуемый показатель теплопроводности — не более 0,035 Вт/м*К.

Утеплитель предусматривается не всегда, что также способствует увеличению теплопотерь. Как следствие, возрастает уровень энергопотребления агрегата. Еще одной ошибкой является пренебрежение установкой расширительного бака. Данный элемент лучше справляется с регулировкой давления, чем предохранительный клапан.

Как установить водонагреватель накопительный электрический — видео

Схема подключения накопительного водонагревателя к открытой емкости

В частных домах, коттеджах или на даче, где нет централизованного водоснабжения (или по другим причинам) используют накопительные баки для воды, которые, как правило, располагаются на крыше. Это не является ограничением для использования водонагревателя. Единственное, расстояние от прибора до емкости должно быть не менее 2-х м, и если в водопроводе давление более 6 бар, то нужно обязательно установить редуктор (на входе, перед бойлером) для снижения давления.

В зависимости от удаленности от верхней точки бойлера или насосной станции применяют разные схемы подключения.

Схема подключения если высота между водонагревателем и емкостью для воды менее 2-х метров

Схема подключения накопительного водонагревателя к водопроводу

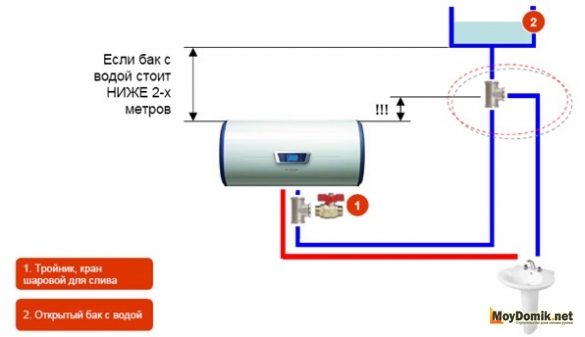

Схема подключения накопительного водонагревателя ниже 2 м

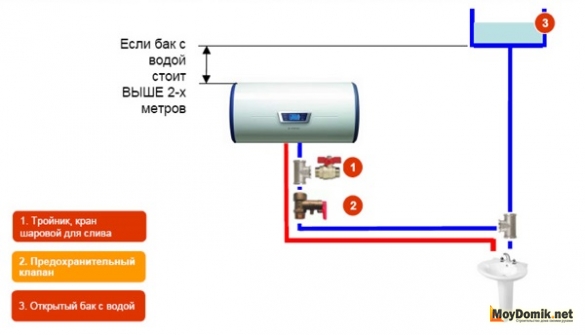

Схема подключения если высота между бойлером и накопительным баком для воды более 2-х метров

Схема подключения накопительного водонагревателя к водопроводу
Схема подключения накопительного водонагревателя выше 2 м

Схема установки водонагревателя с подключением к стоякам горячего и холодного водоснабжения

Схема подключения накопительного водонагревателя к водопроводу
Схема установки водонагревателя с подключением к стоякам горячего и холодного водоснабжения

Особенности устройства бойлеров — накопителей

Водонагревающее оборудование накопительного типа — это резервуары, снабженные электрическими ТЭНами или жидкостными теплообменниками. В емкости имеются трубки, подводящие холодную воду и отводящие горячую.

Что касается бойлеров косвенного нагрева, то они оборудованы рабочей зоной подогрева теплоносителя и линиями, предназначенными для подключения к отопительной системе. Все современные теплоснабжающие конструкции, вне зависимости от особенностей устройства, оснащают автоматикой, предназначенной для регулировки температуры подогрева воды и работы оборудования в целом.

Пошаговая инструкция по подключению накопительного водонагревателя

Монтаж делится на несколько этапов:

  • крепление на место эксплуатации – стену, инсталляцию;
  • подключение холодной воды;
  • отвод горячей воды к точкам водоразбора;
  • подключение электричества;
  • проверка и ввод в эксплуатацию.

Разберем их по порядку.

Крепление на стену

Вес бойлера обычно достаточно большой, примерные цифры можно посмотреть в таблице ниже.

Ориентировочный вес бойлера

Важно: вес указан для ПУСТОГО устройства! Полная масса подключенного и работающего бака превышает номинальный параметр на вес набранной воды (1 л весит 1 кг).

То есть для нагревательного бака объемом 150 л вес изделия вместе с водой составит около 190 кг. Этот вес распределяется на две, в лучшем случае (редко) – на четыре точки крепления. Соответственно, на один крюк/анкер/болт приходится до 95 кг веса.

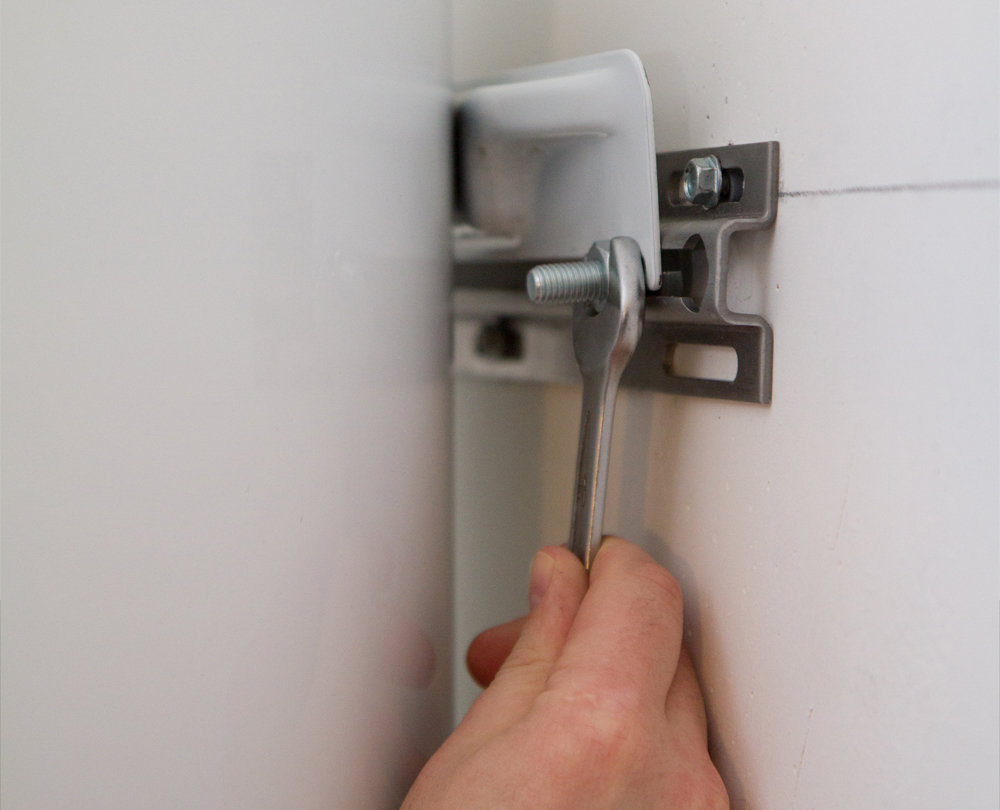

Крепление бойлера на болты

Соответственно, крепление должно быть очень надежным. На капительной стене (железобетон, полнотелый кирпич) допустимо использовать обычные анкерные болты. На стене из пено- или газобетона, пустотелого кирпича лучше применять специальный крепеж. То же касается крепления тяжелых баков на старых капитальных стенах.

Крепление бойлера на Анкерный болт с крюком

Анкерный болт с крюком удобен как для монтажных планок с отверстиями, так и для обычных планок, без отверстий

Схема установки анкерного болта

Схема установки анкерного болта

Если толщины стены недостаточно для нормального крепления анкерного болта, необходимо выполнять сквозное крепление, но лучше использовать специальные инсталляции, примеры которых показаны ниже.

Самодельный кронштейн для крепления бойлера

Варианты с дополнительной фиксацией к потолку – железобетонная плита перекрытия дает дополнительные гарантии

Если бойлер располагается в отдельном техническом помещении, можно использовать напольную инсталляцию.

Напольная инсталляция для бойлера

Следует также учитывать, что у разных моделей могут сильно отличаться как форма монтажных планок, так и их расположение. Особенно это важно для моделей с возможностью вертикального и горизонтального размещения.

Подключение бойлера к водопроводу

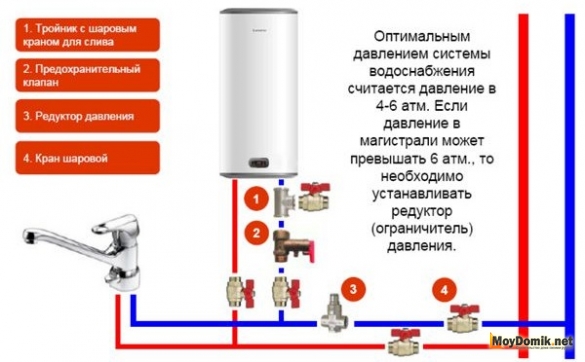

Ниже представлена схема подключения водонагревателя к водопроводу. Она типична для домов и квартир, имеющих (по крайней мере теоретически) централизованное снабжение горячей водой.

Схема подключения водонагревателя к водопроводу

Производители в инструкции к изделию обычно предлагают схему подключения. Ее необходимо изучить, поскольку некоторые нюансы могут не совпадать в общепринятым вариантом.

Схема подключения бойлера

Следует учитывать следующие моменты:

  • обычно давление в водопроводе (бытовом) составляет порядка 6 атмосфер. На первых этажах многоэтажных домов давление в трубах может превышать это значение, поэтому в схемах присутствует такой элемент, как редуктор давления (опционально). Этот редуктор снижает среднее постоянное давление до нормы и позволяет «купировать» кратковременные перепады. На фото ниже представлены редукторы поршневой (слева) и мембранный (справа). К обоим можно подключить манометр с осевым соединением; Поршневой и мембранный редукторы
    Устройство поршневого редуктора
  •  если вода в системе плохого качества, очень желательно установить ДО отвода к баку (а лучше – на вводе в квартиру/дом) фильтр грубой очистки, а «на подступах» к бойлеру – дополнительно фильтр. Это существенно увеличит срок службы устройства, особенно с «мокрым ТЭНом»; Последовательность подключения бойлера к водопроводу
  • использование гибких шлангов для подключения нежелательно, особенно для вывода нагретой воды, поскольку под действием стабильно высокой температуры и давления они быстро выходят из строя. Допустимо применение гибких шлангов только при условии их гарантированно высокого качества;Гибкий шланг

    Обратите внимание: на фото медная труба обрезана и запаяна, но давления воды на этом участке практически нет, поскольку на пути к нему установлены два отвода для точек водозабора. Если необходимо обрезать трубу централизованного водоснабжения и при этом нет возможности убрать давление на прилегающем участке, лучше использовать резьбовые заглушки

Как подключить бойлер к электричеству

Подключение может выполняться по-разному, но чаще всего такая схема подключения бойлера.

Схема подключения бойлера к электричеству

С помощью трехжильного провода (расчет сечения по мощности) выполняется вывод от счетчика через УЗО и автомат либо непосредственно к баку, либо к розетке. Розетка также подбирается по мощности и допустимой силе тока.

На этой схеме показаны наиболее часто используемые цвета проводов самого водонагревателя – желто-зеленый, голубой (синий) и красный (коричневый).

используемые цвета проводов самого водонагревателя

Подключение через клеммы

На фото видно, что цвета проводов бака соответствуют цветам проводов кабеля. Подключение через клеммы упрощает монтаж и позволяет обойтись без скруток

подключение кабеля напрямую, к разъемам на нижней панели бака

Здесь показано подключение кабеля напрямую, к разъемам на нижней панели бака

Для жителей многоэтажных домов актуален вопрос со сложностью заземления устройства. Если «земли» нет и нет возможности вывести полноценное глубинное заземление (что вполне реально в частном доме), иногда рекомендуется подсоединить «землю» бака к «нулю» счетчика.

Если протянуть силовую розетку возможности нет, рекомендуем рассмотреть французские водонагреватели Atlantic. Это самые тихие, самые надежные, самые редко обслуживаемые и самые экономичные водонагреватели. Из всех бойлеров, что представлены в продаже на российском рынке.

Если обычные водонагреватели нужно обслуживать ежегодно, то у Atlantic обслуживание выполняется в ДВА раза реже. И обходится в три раза дешевле обслуживания типичного недорогого китайского водонагревателя.

Бойлеры Atlantic можно включать в обычную розетку. По сравнению с другими водонагревателями они потребляют на 15-20% меньше энергии за счет увеличенной площади ТЭНа. Кстати, в Atlantic стоит фирменная разработка компании — сухой стеатитовый ТЭН. Срок службы такого ТЭНа — до 20 лет. Это в десять раз дольше «мокрых» ТЭНов, которые установлены в большинстве недорогих водонагревателей других марок.

Баки у Atlantic покрыты специальной эмалью с диоксидом титана, а потому они практически не коррозируют. А за счет магниевого анода внутри практически не образуется накипь. Поэтому Atlantic работают очень тихо и экономично на всех типах воды.

На водонагреватели Atlantic действует максимальная гарантия на рынке — 8 лет. У практически всех китайских бойлеров – не больше 5 лет.

Водонагреватели Atlantic

Важно: заземление на трубы, арматуру монолитных конструкций, металлические детали в стенах и полу жилья недопустимо!Схема зазмления бойлера в квартире

Заземление для квартиры (дома)

Заземление для частного дома

Заземление для частного дома, участок должен располагаться на расстоянии не менее 1,5 м от жилой постройки

Подключение от розетки или напрямую

Если бойлер подключается от розетки, то розетка должна иметь степень защиты IP44. Это розетки для помещений с повышенным уровнем влажности.

Запомните, что розетку в ванной можно размещать только в определенных местах. И есть зоны где это делать категорически запрещено. Подробнее об это можно прочесть в статье «Розетка в ванной комнате — 5 правил размещения».

Хотя многие и выступают противниками подключения электронагревателей через розетку, однако только таким образом можно обеспечить видимый разрыв проводников (фазы и ноля) при отключении, как того и требуют правила техники безопасности. А еще у тех водонагревателей, что изначально идут с вилками в комплекте, если их отрезать, иногда можно лишиться гарантии. Поэтому читайте инструкцию.

Если в ней написано, что данный бойлер можно подключать двумя способами

  • напрямую
  • и через штатный шнур питания

то здесь гарантии вы не лишитесь.

К тому же при необходимости демонтажа аппарата со стены, при наличии вилки, вам не потребуется вызывать электрика для его отключения от питания. Вытащил вилку, снимай, переставляй, делай что хочешь.

Мощные бойлеры свыше 3,5квт, следует подключать только напрямую через автоматический выключатель, розеточное подключение здесь не допустимо. подключение бойлера напрямую к электрощитку без розетки

Кабель нужно заводить так, чтобы не было пересечений с водопроводными трубами и местами будущего крепежа нагревателя.

Работа с трубопроводами различных типов

Схема подключения водонагревателя к водопроводу в квартире и выбор инструментов и материалов зависит также от типа имеющегося трубопровода.

Полипропиленовые трубопроводы

Для работы с трубами из полипропилена потребуются труборез и специальное паяльное устройство. Тройники в этом случае выбираются из аналогичного материала, а для соединения их с кранами используются муфты МРН.
Полипропиленовая муфта с металлической резьбой

Сам процесс не представляет сложности, если трубы открыты, при скрытых коммуникациях процесс усложняется необходимостью вскрытия верхнего слоя над трубами. Только после этого можно будет врезаться в водопровод.
Установка накопительного водонагревателя своими руками с использованием полипропиленовых труб

Трубопроводы из металлопластика

Металлопластиковые трубы прокладываются обычно по поверхности, поэтому вероятность осложнений исключается. Монтаж осуществляется при помощи фитингов, при этом их выбор достаточно велик, поэтому любая схема установки водонагревателя может быть реализована без дополнительных проблем.

Врезка осуществляется при помощи тройников, к которым в зависимости от расположения коммуникаций и места установки нагревателя подсоединяются дополнительные трубы либо непосредственно гибкие шланги для ввода.

Трубопроводы из стали

Обойтись без сварочных работ при работе со стальным трубопроводом позволит оригинальный тройник-«вампир». Конструктивно он представляет собой хомут с отводом, который надевается на трубу (разумеется, перед началом монтажа подачу воды следует перекрыть) и фиксируется зажимными винтами. Для плотности прилегания используется резиновая прокладка.
Использование ремонтной обоймы-тройника является достаточно простым способом монтажа, но не самым надежным

Важно: Перед установкой обоймы-тройника участок трубы под нее следует зачистить от грязи, ржавчины, краски.

После установки хомута с отводом через последний в основном трубопроводе высверливается отверстие. Для выполнения подобных работ требуется применение защитной втулки. Она предотвратит повреждение внутренней резьбы при сверлении. На резьбу отвода устанавливается кран и затем – подводящий шланг к бойлеру.
Хотите узнать как производится пайка полипропиленовых труб своими руками — видео покажет весь процесс, а текстовая информация в статье поможет избежать ошибок.

Монтаж накопительного нагревателя

Тем, кто интересуется, как установить электрический накопительный водонагреватель, важно знать, что при монтаже такого оборудования необходим предохранительный обратный клапан. Он обеспечит корректность работы агрегата, снизит вероятность возникновения аварийных ситуаций.
Предохранительный обратный клапан для водонагревателя препятствует вытеканию воды из нагревателя, а также, при превышении максимального давления в баке осуществляет сброс избытка жидкости в канализацию через дренажный отвод

Патрубок впуска воды у водонагревателя отмечен синим цветом, чтобы избежать ошибки при подключении. На него при монтаже устанавливается предохранительный клапан с соблюдением требований герметичности (используются ФУМ-лента, льняная пакля и др.). Для дальнейшего соединения водонагревателя с водопроводом используют гибкий шланг или шланг в сочетании с трубами (стальные, полипропиленовые или металлопластиковые конструкции выбираются в соответствии с типом имеющегося трубопровода. Так называемая группа безопасности (обратный предохранительный клапан) должна работать безотказно, поэтому если вы пользуетесь недорогим монтажным комплектом, лучше приобрести этот элемент отдельно, выбирая высокое качество.При самостоятельном монтаже последовательность установленных элементов по направлению от входящего патрубка водонагревателя будет следующей:

  • тройник,
  • шаровый кран, который используется для слива воды и подсоединяется к боковому отводу тройника,
  • предохранительный клапан с дренажным отводом,
  • запорный вентиль для отключения системы,
  • трубопровод.
    На схеме показано как правильно установить накопительный водонагреватель

Это – базовый перечень элементов для установки водонагревателя в квартире или частном доме, который при необходимости может быть дополнен:

  • редуктором (приспособлением, понижающим входное давление до номинального для водонагревающего прибора значения),
  • фильтром (при несоответствии воды в трубопроводе требованиям, например, при наличии большого количества нерастворимых примесей и солей, образующих отложения на поверхности резервуара и на ТЭНе).

После выполнения этих операций остается подключить к бойлеру горячую линию. Для этого на соответствующий патрубок водонагревателя монтируется запорный кран для возможности отключения. Запорный кран соединяется с гибким шлангом для отвода нагретой жидкости.

Установка запорных элементов

Запорная арматура

Важные элементы системы водоснабжения, они перекрывают доступ воды. Устройства для горячей и холодной воды различаются.

Для холодной воды:

  1. К патрубку бойлера поставить тройник.
  2. Боковое отверстие тройника подключить к крану слива.
  3. Установить обратный или предохранительный клапан на тройник.
  4. Ставим после клапана отсекающий кран.
  5. Врезаем данную систему в трубу.

Для горячей воды:

  1. Установить отсекающий кран непосредственно на патрубок агрегата.
  2. Соединить с трубой.

Критерии безошибочной установки оборудования

Следует придерживаться рекомендаций:

  • в большинстве случаев водонагреватели выпускаются без питающего кабеля, его нужно подключать самостоятельно, но сначала необходимо правильно определить сечение — в соответствии с мощностью агрегата;
  • при выборе фитингов учитывают диаметр коммуникаций и размер патрубков;
  • недопустимо подключать трубы централизованной системы меньшего сечения, чем у патрубков, это считается грубым нарушением процесса монтажа, однако рекомендуется соединять коммуникации большего размера и патрубки малого диаметра;
  • предусматривается возможность установки автоматического выключателя, что позволит предотвратить выход бойлера из строя.

Некоторые особенности схемы подвода воды

Подключение накопительного бойлера. Подвод холодной воды на систему бойлера выполняется через трубопроводную линию, которая подключается непосредственно к стояку централизованной подачи.

При этом на линии холодной воды монтируется ряд компонентов, необходимых для нормального функционирования оборудования:

  1. Запорный кран.
  2. Фильтр (не всегда).
  3. Предохранительный клапан.
  4. Сливной кран.

Указанные элементы схемы устанавливаются на участке между трубой подвода холодной воды и бойлером в отмеченной последовательности.

Линия для выхода нагретой жидкости по умолчанию тоже оснащается запорным краном. Однако это требование не является обязательным и если кран на выходе ГВС не поставить, серьёзной ошибки в этом не усматривается.

Особенности подключения водонагревателя к ХВС
У всех схем подключения водонагревателей есть общие черты. Точка подачи холодной воды располагается снизу, перед ней должны быть установлены фильтры и редуктор для снижения давления потока (+)

Подключение проточного водонагревателя. По сравнению с бойлером-накопителем работы выполняются по упрощенной схеме. Здесь достаточно установить только один запорный кран перед входным штуцером холодной воды.

А вот инсталляция запорного вентиля на выходе ГВС проточного нагревателя расценивается многими производителями грубой ошибкой монтажа.

Также следует учесть: если источником холодного водоснабжения для проточного водонагревателя выступает скважина, колодец, водонапорная башня и т.п., рекомендуется последовательно с краном (после крана) включать фильтр грубой очистки.

Нередко монтажная ошибка с подключением фильтра или отказ от его установки приводит к потере гарантии производителя.

Процедура врезки в водопровод

Самыми большими сложностями чаще всего сопровождается самостоятельное подключение после того, как водопроводная система введена в эксплуатацию. Тем не менее своими руками выполнить работы не сложно.

прокладка водопровода из полипропилена своими руками
Врезка в полипропиленовый водопровод предполагает:

  • нарезку труб и присоединение тройников посредством специального паяльника;
  • присоединение к тройникам труб, монтируемых к водогрейному прибору;
  • подсоединение труб к водонагревателю при помощи крана и оконечной муфты;
  • выполнение аналогичных работ по подключению трубы горячего водоснабжения к водогрейному прибору.

Процесс подключения бойлерной установки к водопроводной системе металлического типа осуществляется в следующей последовательности:

  • подготовка места врезки с удалением загрязнений и остатков окрашенного слоя;
  • установка на трубу хомута с прокладкой-уплотнителем;
  • высверливание в трубе отверстия под втулку через патрубок;
  • нанесение резьбы и установка «сгонов»;
  • монтаж кранов;
  • подсоединение кранов к трубам;
  • подключение труб к водогрею.

Выбор места установки накопительного водонагревателя

При определении места установки водонагревателя необходимо руководствоваться несколькими критериями. По способу установки накопительные ЭВН делятся на три типа:

  1. Настенные;
  2. Напольные;
  3. Встраиваемые.

Вместительность настенных ЭВН имеет предел в 200 литров, напольные вмещают до 1000 литров воды, встраиваемые – от 50 до 1000 литров. Аппараты имеют различные формы – цилиндрические, прямоугольные, кубические, комбинированные. От формы часто зависит способ подключения и выбор места установки. Форма и габаритные размеры в значительной мере влияют на возможность размещения устройства.

По ориентации основного объема выделяют два типа изделий – горизонтальные и вертикальные. От ориентации зависит направленность ТЭНа, безаварийная работа гарантирована только при полном постоянном покрытии нагревателя водой. Подробнее о выборе водонагревателей можно прочитать в этой статье.

Следующий немаловажный фактор – вес устройства (наполненного). Вес настенных моделей не превышает 200 кг, однако не все стены могут выдержать этот вес. При малой плотности и надежности конструкции стены аппарат вырвет крепления и оторвется. Поэтому в некоторых случаях для крепления водонагревателя к стене сооружают вспомогательный каркас из металла или реек.

Монтаж водонагревателя на деревянный каркас

ЭВН следует размещать в непосредственной близости от точек водоразбора. При большой протяженности трубопроводов к смесителям поступление горячей воды начинается только после качественного нагревания трубы. На это уходит значительное количество теплоты, сконцентрированной в горячей воде. ЭВН монтируют в помещениях с постоянной положительной температурой воздуха.

При размещении и монтаже ЭВН следует соблюдать расстояния от строительных конструкций. Они необходимы для обслуживания и ремонта устройства.

Монтаж проточного водонагревателя

Как установить проточный водонагреватель, зависит от того, на сколько точек водозабора предполагается использовать агрегат. В зависимости от этого выбираются также мощность и производительность водонагревателя.

Проще всего монтировать модель на один кран. Так, часто возникает необходимость узнать, как установить проточный нагреватель в ванной у жильцов городских домов с центральным горячим водоснабжением при частых отключениях горячей воды. В этом случае может быть достаточно маломощного и более дешевого прибора.

В частных домах, где нагреватель является единственным способом подогрева, чаще реализуются более сложные схемы с разветвлениями (как минимум – для крана на кухне и ванны или душевой). Для таких схем необходима более мощная и дорогостоящая техника. Монтаж в данном случае имеет свои особенности. Например, место для установки нагревателя должно быть выбрано таким образом, чтобы он находился примерно на равном удалении ото всех точек водопотребления.

Подключение проточного нагревателя воды

Монтаж выполняется в такой последовательности:

  1. Установка тройников на трубопроводы горячей и холодной воды для врезки оборудования.
  2. Установка на тройники шаровых кранов для возможности перекрыть подачу воды при необходимости. В частности при использовании нагревателя в качестве альтернативного варианта, при перекрытии крана на горячей линии дает возможность пользоваться горячей водой из централизованной линии.
  3. Тройники на трубопроводах соединяются с соответствующими патрубками водонагревателя при помощи гибких шлангов. Если оборудование находится далеко от точек врезки, могут использоваться также трубы (полипропиленовые, металлопластиковые, стальные – в зависимости от типа имеющегося трубопровода).

Важно: Так как мощность подобных моделей высокая, то в качестве проводки рекомендуется использовать усиленный трехжильный кабель и вести его от щитка, также необходимо УЗО и заземление. Это все будет актуально и для мощных накопительных бойлеров.

Плюс, при установке проточного электрического нагревателя своими руками рекомендуется использовать ионообменный фильтр, а при необходимости – и механический для защиты ионообменника от быстрого загрязнения. Это связано с интенсивным отложением солей на оборудовании при быстром нагреве воды в проточном нагревателе.

Как правильно подключить водонагреватель к открытому баку

Стандартное расположение труб и элементов в конструкции водонагревателя

Центральное водоснабжение есть далеко не во всех домах. Оно касается только городских зон, многоэтажек и так далее. Что если бойлер нужно установить в частном доме, коттедже или на даче? Центральное водоснабжение там отсутствует. В редких случаях и по некоторым причинам, его может не быть и в квартире. В таком случае, может использоваться накопительный бак с водой.

Зачастую он устанавливается именно на крыше, по большому количеству причин. Это и безопасность, и удобство использования. Водонагреватель не боится таких ограничений и может быть подключен к емкости. Есть только одно условие, два агрегата не могут находиться очень близко друг к другу. Два метра – минимальный показатель для нормальной работы и функционирования.

Также не стоит забывать о том, что каждая модель накопительного водонагревателя имеет свой собственный уровень давления. Если этот показатель выше шести пунктов, то стоит приобрести и смонтировать дополнительные элементы. Редуктор, который будет стоять возле бойлера, перед его входом, позволит снизить давление в несколько раз. Что опять же, обезопасит всю систему в целом.

Существует сразу несколько схем подключения бойлеров к другим емкостям. Все зависит от расстояния, а также других, менее важных аспектов. Их нужно учитывать, каждое условие, это позволит повысить эксплуатационный срок устройства, сделать его работу правильной и надежной.

Источники

  • http://okanalizacii.ru/otoplenie/vodonagrev/shema-podklyucheniya-vodonagrevatelya-k-vodoprovodu.html
  • https://domikelectrica.ru/kak-podklyuchit-vodonagrevatel-k-elektrichestvu/
  • https://ks5.ru/vodosnabzhenie/vodoprovod/podklyuchenie-vodonagrevatelya.html
  • https://moydomik.net/kommunik/santehnika/174-ustanovka-nakopitelnogo-vodonagrevatelya-bollera.html
  • https://TechnoSova.ru/klimaticheskaja-tehnika/vodonagrevatel/ustanovka-i-podkljuchenie-nakopitelnogo-vodonagrevatelja/
  • https://VodaSovet.ru/vodoprovod/vodonagrevatel
  • https://remontonly.ru/shema-podklyucheniya-nakopitelnogo-vodonagrevatelya-k-vodoprovodu.html
  • https://kanalizaciyadoma.com/vodosnabzhenie/kakaya-skhema-podklyucheniya-vodonagrevatelya-k-vodoprovodu-luchshe-osobennosti-ustanovki.html
  • https://stroy-okey.ru/remont/santehnika/podkljuchenie-vodonagrevatelya-k-vodoprovodu-svoimi-rukami-shemy-poryadok-rabot/
  • https://sovet-ingenera.com/otoplenie/vodonagrevatel/sxemy-podklyucheniya-vodonagrevatelya-k-vodoprovodu.html
  • https://delaemvannuu.ru/texnika/santexnika/kak-podklyuchit-vodonagrevatel-k-vodoprovodu-v-kvartire.html
  • https://greypey.ru/podklyuchenie-nakopitelnogo-vodonagrevatelya-svoimi-rukami/

Понравилась статья? Поделиться с друзьями:
Bazliter.Ru
Adblock
detector
