Как правильно установить подразетник в бетонную и кирпичную стену

Содержание

Коротко о типах встраиваемых розеток

Технические параметры розетки должны полностью соответствовать требованиям подключаемого потребителя. Нужно смотреть на мощность приборов, которые будут от нее питаться. На корпусе розеток и в их инструкции указывается максимально допустимая сила тока в Амперах. Мощность подключаемого электрооборудования измеряется в кВт. Сопоставить эти значения можно по таблице.

Таблица 1. Соотношения мощности розеток к параметрам потребителя и требуемому сечению проводки.

Сила тока розетки, АМощность потребителя, кВтСечение жилы проводов, мм2
АлюминийМедь
61,32,51
102,22,51,5
163,52,51,5
327106

Все встраиваемые розетки, которые могут понадобиться для установки в квартире или частном доме, можно разделить на 3 группы:

  • обычные;
  • влагозащищенные;
  • силовые.

Обычные розетки применяются для питания подавляющего большинства электроприборов. К ним можно подключать зарядное устройство, мобильный телефон, компьютер, роутер, фен, холодильник, микроволновую печь и т.д.

Как правильно установить подразетник в бетонную и кирпичную стену

Обычная розетка

Влагозащищенные розетки применяются для установки во влажных помещениях, обычно в ванных комнатах. Они отличаются от обычных по наличию крышечки, закрывающей гнездо для подключения вилки. Она обеспечивает защиту от брызг. Такая розетка потребуется в том случае, если монтаж осуществляется в непосредственной близости от раковины, душевой или ванны. Для данной цели выбираются устройства с классом защиты IP44 и выше. Это снизит вероятность поражения электрическим током даже в случае затопления, что сопровождается подтеками воды по стенам. Если монтаж осуществляется в большой ванной комнате частного дома далеко от источников воды, то можно обойтись и обычной розеткой.

Как правильно установить подразетник в бетонную и кирпичную стену

Влагозащищенная розетка в ванной

Силовые розетки, применяемые в домах и квартирах, обычно имеют такой же стандарт вилки, но отличаются более высокой мощностью. Их показатель по данному параметру составляет 32А и выше. Они применяются для подключения приборов с высоким потреблением электричества. В первую очередь это электроплита, электрический духовой шкаф, кондиционер, камин или бойлер. Иногда силовые розетки могут иметь тройное гнездо. Их выбор зависит исключительно от вилки, которой оснащен электроприбор.

Как правильно установить подразетник в бетонную и кирпичную стену

Силовая розетка

Монтажные коробки для розеток будут выполнять несколько функций

  • Конструкционная – коробка должна быть зафиксирована на стене прочно, чтобы надежно удерживать саму розетку.
  • Электрическая безопасность – коробки для бетонных, кирпичных и гипсокартонных стен должно быть сделаны из диэлектрического материала, а также предотвращать попадание потенциала электричества с контактов на конструкции несущего типа.
  • Защита розетки – это тоже немаловажно. Внутрь корпуса не будет попадать пыль, влага, а также различные посторонние предметы.
  • Пожарная безопасность – при появлении возгорания внутри розетки пламя не будет попадать за пределы подрозетника.
  • Эстетика – это тоже важно. При установке подрозетников в бетонной или кирпичной стене посадочное место будет выглядеть красиво, аккуратно, а вокруг розетки получится идеально ровная поверхность.

Теперь предлагаем рассмотреть, какие существуют требования при выборе подрозетников.

Основные правила монтажа подрозетников

Прежде чем произвести монтаж подрозетника, необходимо выбрать место его установки. Но поскольку розетка – источник повышенной опасности, к ее размещению в некоторых помещениях предъявляются специальные требования, прописанные в «Правилах устройства электроустановок»  (ПУЭ).

Согласно ПУЭ:

  • от электрической розетки до трубы, по которой проходит газ, должно быть расстояние не менее 50 см;
  • розетки в ванной комнате можно устанавливать на отдалении не менее 60 см от источника брызг (умывальника, душа, ванны);
  • монтаж выключателей рекомендовано производить с той стороны, где располагается дверная ручка, при этом расстояние от устройства до пола должно быть до 100 см;
  • нельзя устанавливать розетки в саунах, банях, помещениях, где производится стирка.

Для остальных помещений особых правил не существует. Размещать розетки нужно таким образом, чтобы их использование было удобно всем членам семьи.

Также необходимо руководствоваться требованиями безопасности, и устанавливать устройства с учетом месторасположения электробытовых приборов в доме, чтобы их шнуры доставали до розеток без использования удлинителей.

Вам также может быть интересна информация о нюансах монтажа розетки для стиралки или розетки для электроплиты.

Как правильно установить подразетник в бетонную и кирпичную стену

Рекомендуемые места установки розеток и выключателей в комнате с точки зрения практичности и удобства

Размеры подрозетников

Все что касается размеров подрозетников, то здесь все просто, самый распространенный размер подрозетника — 70мм в диаметре. В абсолютном большинстве случаев, у них у всех одинаковые размеры. И большинство современных розеток и выключателей, предназначены именно для этих размеров.

Как правильно установить подразетник в бетонную и кирпичную стену
Виды подрозетников

Важно не забывать про такой параметр, как глубина подрозетника. Но и в этом случае все просто, если вы планируете в подрозетнике, помимо самой розетки или выключателя, коммутировать несколько проводов (например использовать подрозетник вместо распаячной коробки), то вам понадобиться подрозетник поглубже. По возможности используйте глубокие подрозетники, с ними потом легче работать и устанавливать в них розетки.

Как правильно установить подразетник в бетонную и кирпичную стену
Коммутация проводов в подрозетнике вместо распаечной коробки

Запомните! — Один раз, правильно установленный подрозетник, больше никогда о себе не напоминает.

Меры предосторожности

Поскольку при выполнении работ существует вероятность поражения электрическим током, то при электромонтаже необходимо обесточить квартиру или дом. Сделать это можно с помощью переключателей в электрощитке. Если в помещении проложена проводка старого типа, то отключить электропитание можно выкрутив пробки на счетчике. Работы по установке подрозетника, когда исключается контакт с проводами под напряжением, выполняются без отключения питания, для возможности использования вспомогательного электроинструмента.

Внимание! Перед тем как непосредственно приступать к электромонтажу, следует убедиться, что провода действительно обесточены. Проверка осуществляется индикаторной отверткой или тестером.

Как правильно установить подразетник в бетонную и кирпичную стену

Проверка наличия напряжения

Стандарты высоты расположения розетки

Изначально необходимо определиться с тем, где именно и на какой высоте будет устанавливаться розетка. Существуют так называемые европейские и советские стандарты. Согласно первому, монтаж осуществляется на высоте 30 см от пола. Советский стандарт предусматривает уровень 90 см.

Как правильно установить подразетник в бетонную и кирпичную стену

Евростандарт

Не всегда нужно привязываться к требованиям, поскольку существуют случаи, когда такой вариант не подходит. В первую очередь необходимость в установке розетки на другую высоту возникает в спальной комнате, в частности при монтаже над прикроватной тумбой. Она ставится таким образом, чтобы иметь возможность дотянуться к ней лежа, к примеру, для установки мобильного телефона на зарядку.Удобно, чтобы розетка была на высоте 65-70 см.

Как правильно установить подразетник в бетонную и кирпичную стену

Вариант монтажа над прикроватной тумбой

Отдельного внимания заслуживает расположение розеток на кухне. Установка вниз исключается, поскольку они будут закрыты мебелью. Их монтируют в произвольном порядке, обычно стараясь расположить сразу над столешницей или под дно верхних шкафчиков. В последнем случае при взгляде они незаметны, при этом всегда доступны.

Как правильно установить подразетник в бетонную и кирпичную стену

Расположение над кухонной столешницей

Основные виды подрозетников

Розетка надежно фиксируется благодаря наличию подрозетника, современные виды позволяют заменять их в любой момент, если появиться желание сменить модель на более подходящий по стилю комнаты, или при его повреждении. Подрозетник можно назвать коробкой для розетки.

В продаже можно найти разнообразные виды коробок, которые подходят для разных стен поэтому, чтобы выбрать подходящий для стены из бетона, нужно сначала разобраться в ассортименте этих устройств.

По виду поверхности, на которую планируется монтировать подрозетник, можно выделить два вида:

  • для основных конструкций, имеющие твердую поверхность. Таких, как кирпичная, железобетонная, бетонная стен и другие;
  • для отдельных видов отделочных материалов таких, как гипсокартонные, панельные, фанерные и другие. Которые также могут служить как перегородки в доме, где установка подрозетников проводится часто.

Для твердых стен коробки выглядит как стаканчики круглой формы, его фиксация происходит с использованием специального состава. В них оставляются проходы, которые служат местом проведение проводки. Есть стаканчики, у которых есть по бокам крепежи, необходимые для соединения с другими подрозетниками, в случае если устанавливается сразу несколько розеток рядом. С помощью этого элемента они легко монтируется рядом.

Читайте также:  Топ полезных советов, которые помогут сделать дом абсолютно безвредным для маленького ребенка

Как правильно установить подразетник в бетонную и кирпичную стену
Для твердых стен коробки выглядит как стаканчики круглой формы, его фиксация происходит с использованием специального состава.

Для тонких конструкций, используются детали с наличием специальных крепежей, обеспечивающие закрепление к отделочным материалам, они в дальнейшем закручиваются, сила крепежа определяет их ровность и направление, является регулятором.

Как правильно установить подразетник в бетонную и кирпичную стену
Для тонких конструкций, используются детали с наличием специальных крепежей, обеспечивающие закрепление к отделочным материалам.

Также различаются коробки формой, самые распространенные круглые, они привычнее в установке, кроме того можно найти квадратные и овальные виды.

Вторые два вида отличаются большим объемом, данные виды, как и первый, предназначены для проводки, которую скрывают. Они монтируются внутрь стены, чтобы их никак не было видно под самой розеткой.

Нужно отметить, что есть и «открыты» подрозетники, которые закрепляют прямо к плинтусам.

Плинтуса для таких коробок могут быть только пластиковые и снимающиеся.

Как правильно установить подразетник в бетонную и кирпичную стену
Самые распространенные круглые, они привычнее в установке.

По размерам можно выделить стандартные, и более глубокие, которые используются для замены распределительной коробки.

По материалу изготовления можно выделить металл и пластик. Изделия из металла были популярны раньше, сейчас часто используют изделия из негорючего пластика.

Металлические подрозетники применяются обычно в деревянных домах. Как закрепить подрозетник метталический для деревянной стены, нужно применять пайку, ведь их невозможно сварить.

Использование металлических подрозетников в домах из дерева, связано с соблюдением техники безопасности при проведении монтажных работах.

Как правильно установить подразетник в бетонную и кирпичную стену
Сейчас часто используют изделия из негорючего пластика.

Последовательность установки подрозетника в бетонную стену:

Шаг 1. Размечаем место установки подрозетника. При ремонте современных квартир принято устанавливать розетки на высоте 30 см от пола, а выключатели — на высоте 90 см. Но при этом самым главным фактором для выбора места установки подрозетника является удобство.

Как правильно установить подразетник в бетонную и кирпичную стену

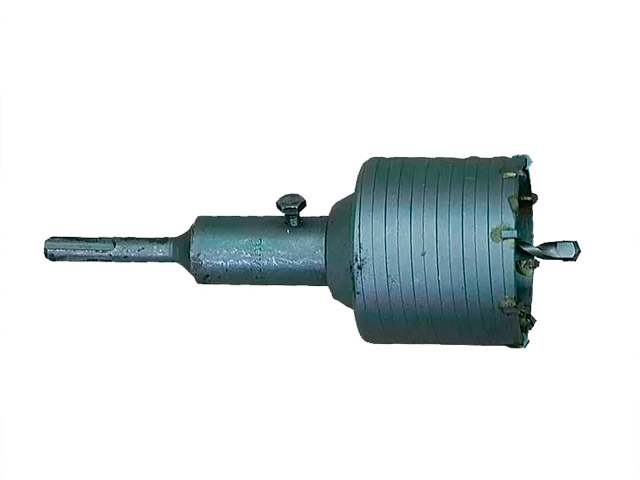

Шаг 2. Просверливаем отверстие в стене. Удобно и быстро сделать отверстие под подрозетник можно с помощью перфоратора и специальной коронки для ударного сверления.

Я использовал коронку «Практика» диаметром 68 мм, которая предназначена для работы по бетону, кирпичу и камню:

Как правильно установить подразетник в бетонную и кирпичную стену

Как правильно установить подразетник в бетонную и кирпичную стену

Как правильно установить подразетник в бетонную и кирпичную стену

Как правильно установить подразетник в бетонную и кирпичную стену

При отсутствии данной коронки отверстие можно сделать и с помощью бура. Для этого сверлим множество отверстий в месте установки подрозетника, а затем выдалбливаем бетон при помощи зубила, которое также устанавливается на перфоратор.

Шаг 3. После того как отверстие в стене готово необходимо примерить подрозетник и убедиться, что глубина отверстия соответствует длине подрозетника. Затем следует выломать одну из заглушек подрозетника и пропустить электрический кабель. Устройство штробы под кабель необходимо выполнить до фиксации подрозетника.

Как правильно установить подразетник в бетонную и кирпичную стену

Как правильно установить подразетник в бетонную и кирпичную стену

Как правильно установить подразетник в бетонную и кирпичную стену

Шаг 4. Обеспыливаем стенки ниши под подрозетник. Для этого удаляем бетонную пыль при помощи кисти или щётки, а стенки ниши пропитываем акриловой грунтовкой, а при её отсутствии просто водой.

Как правильно установить подразетник в бетонную и кирпичную стену

Как правильно установить подразетник в бетонную и кирпичную стену

Шаг 5. При установке подрозетников в бетон или кирпич часто возникает вопрос: «С помощью чего фиксировать подрозетник?». Самым надёжным и доступным способом является использование строительного гипса — алебастра или гипсовых смесей (шпаклёвок и штукатурок).

Как правильно установить подразетник в бетонную и кирпичную стену

Материалы, которые используют для фиксации подрозетников: алебастр, гипсовая шпаклёвка и гипсовая штукатурка

Я фиксировал подрозетник с помощью универсальной шпаклёвки Knauf Fugen. Плюсом является, то что этот материал широко используется в отделке помещений, поэтому если вы занялись ремонтом, то скорее всего он у вас есть, а также гипсовая шпаклёвка довольно быстро схватывается и надёжно фиксирует подрозетник.

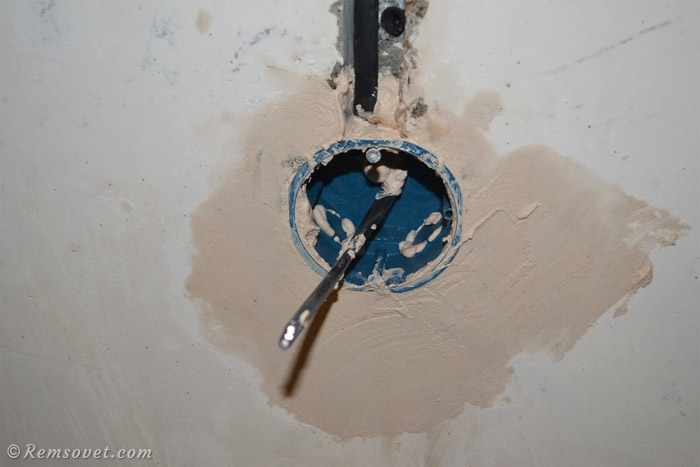

В пластмассовом ведре необходимо замесить небольшое количество гипсовой шпаклёвки, примерно 100 грамм на 1 подрозетник. Затем, надев резиновую перчатку, промазываем стенки ниши и сам подрозетник шпаклёвкой. Устанавливаем подрозетник в нишу и выравниваем его, ждём пока смесь застынет.

Как правильно установить подразетник в бетонную и кирпичную стену

Как правильно установить подразетник в бетонную и кирпичную стену

Как правильно установить подразетник в бетонную и кирпичную стену

Как правильно установить подразетник в бетонную и кирпичную стену

На этом установка подрозетника в бетонную стену завершена. О том, как установить подрозетник в гипсокартон можно прочитать здесь.

Установка коробки в полые стены

Подрозетники, предназначенные для стен из композитных материалов, в частности из гипсокартона, имеют несколько иную конструкцию, чем установочные коробки для бетонных и кирпичных оснований.

Фиксация стакана в стене производится без гипсового раствора, что позволяет выполнить установку подрозетника в гипсокартон намного быстрее и проще.

Для проделывания отверстий лучше воспользоваться коронкой по дереву, поскольку они получаются ровные и аккуратные, что облегчает процесс установки подрозетникаКак правильно установить подразетник в бетонную и кирпичную стену

В верхней части стакана находятся четыре винтика, расположенные попарно. Два из них немного выступают наружу и предназначаются для крепления выключателя или розетки.

Два других немного утоплены в корпус подрозетника. На нижней части каждого винтика находится металлическая или пластиковая лапка, которая при прокручивании винта, приходит в движение и фиксирует коробку в гипсокартоне.

Перед тем как вставить стакан в стену, проведите в заранее проделанное отверстие в задней части коробки электропроводКак правильно установить подразетник в бетонную и кирпичную стену

Перед тем как установить подрозетник, сделайте разметку, как было описано выше. Проделать отверстие в гипсокартоне намного легче, чем в бетонной стене. Можно просто вырезать круг ножом или просверлить по контуру сверлом, а затем прорезать его тем же ножом.

Однако при использовании этих способов, получаются не очень ровные края. Кроме того, гипсокартон – материал довольно хрупкий и может сломаться.

Лучше всего выполнять работу при помощи коронки по дереву. После того как отверстие подготовлено, выведите в него провод и вставьте подрозетник таким образом, чтобы винты были расположены горизонтально. Зафиксируйте стакан в гипсокартоне, закрутив по часовой стрелке два утопленных винтика.

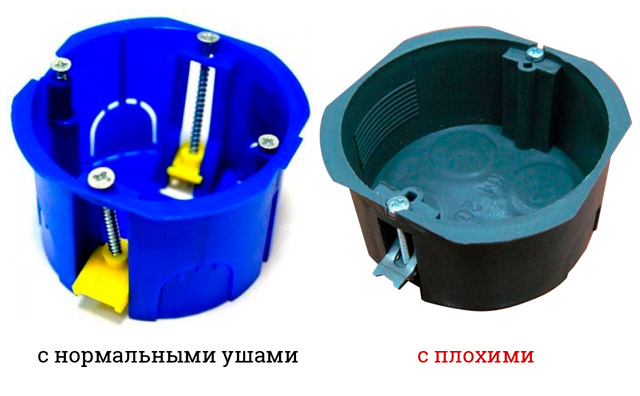

Для фиксации в гипсокартонных плитах подрозетники оснащаются специфическими креплениями со стяжными болтамиКак правильно установить подразетник в бетонную и кирпичную стену
После установки подрозетника в заранее сформированное отверстие и проверки его положения стяжные винты затягиваются по часовой стрелкеКак правильно установить подразетник в бетонную и кирпичную стену
Стяжные болты не нужно затягивать сразу «до упора». Их поочередно подкручивают, пока подрозетник не примет безупречное положениеКак правильно установить подразетник в бетонную и кирпичную стену
Для того чтобы в подрозетник можно было ввести провода для подключения электроустановочного устройства, необходимо выломать «заглушки»Как правильно установить подразетник в бетонную и кирпичную стену

Когда устанавливать подрозетники – до или после штукатурки

Если поверхность гипсокартонная, то подобной проблемы не возникнет, а вот что же делать, если планируется установка подрозетников в бетонной или кирпичной стене. на самом деле, нет никакой разницы с технической точки зрения, главное, чтобы была точно рассчитана высота посадки и подрозетник не торчал даже на 0.1 см. А если наоборот, край будет утоплен на 0.3-0.5 см, то это совсем нестрашно. Монтажная площадка розетки будет упираться в стену, а для крепления потребуется использовать более длинные шурупы.

По большей части проблема психологического характера – просто жалко сверлить поверхность, которая уже оштукатурена. При подборе последовательности (после штукатурки или до нее) учтите один важный нюансы – если кромка подрозетников, которые установки, будет выступать над плоскостью стены, то как ровно нанести штукатурку?

По этой причине оптимальным вариантом решения проблемы станет высверливание ниши, а после оштукатуривание стен (останутся отверстия для розеток с неровными краями), а далее следует аккуратно подчистить кромки у отверстий. Перед тем, как установить подрозетники в бетон, потребуется заново восстановить всю разметку. Далее все делаем по старой схеме. Выполните монтаж подрозетников на алебастр, подождите, пока он высохнет, а после немного подровняйте края. Есть простой совет для мастеров-новичков – для того, чтобы гипс или алебастр не застывали слишком быстро, в воду следует добавить немного ПВА клея, а после замешивая раствор будет кристаллизоваться в пару раз дольше. Но окончательного просыхания потребуется подождать несколько часов, зато у вас получится очень прочная смесь.

Установка в бетонную стену

Устанавливать подрозетники в бетон или в кирпичную стену приходится чаще всего, так что методика такого монтажа отработана до мелочей и все возможные способы давно испробованы:

  • Установка подрозетников в бетон начинается с разметки. Если розетка на стене планируется одна, то плюс-минус сантиметр роли не сыграет, но когда устанавливается блок розеток, то от правильности разметки зависит насколько ровно он будет впоследствии выставлен.Как правильно установить подразетник в бетонную и кирпичную стену

Здесь есть простое правило – лучше нарисовать карандашом метку, размером большую чем коронка – если отверстие окажется немного смещенным от центра, то все еще можно выровнять, когда придет очередь вмазывать подрозетники на место.

  • Дальше производится сверление отверстий подрозетников в бетоне – когда разметка сделана правильно и есть нужный инструмент, то проблем возникнуть не должно. Правильно выполненный монтаж стандартных подрозетников в бетонной стене подразумевает сверление отверстия миллиметров на 5 больше, чем сам устанавливаемый подрозетник. Если нет коронки для сверления бетона, то можно использовать обычное сверло с победитовым наконечником – по периметру размеченной окружности высверливаются отверстия, а внутренняя часть выбивается. Если дрель или перфоратор отсутствуют, но есть болгарка, то для подрозетников в бетоне допускается сделать прямоугольное отверстие – все равно их надо вмазать в стену раствором.Как правильно установить подразетник в бетонную и кирпичную стену
  • Примерка подрозетника. Установить подрозетник в бетонную стену надо заподлицо, а также проверить чтобы в него свободно заходил кабель. Так как дальше в отверстие будет накладываться замазка, то конец провода лучше заранее замотать изолентой, если это не было сделано раньше.Как правильно установить подразетник в бетонную и кирпичную стену
  • В отверстие накладывается слой замазки с таким расчетом, чтобы вдавить подрозетник и часть ее вылезла наружу. В таком положении все оставляется на несколько минут, чтобы раствор начал схватываться и потом уже аккуратно снять со стены его ненужную часть.Как правильно установить подразетник в бетонную и кирпичную стену
Читайте также:  Как выбрать электрокамин

Теперь осталось выждать пока раствор полностью не застынет и на этом установка стандартного подрозетника в бетонную стену завершена.

Если по каким либо причинам кажется что подрозетник не будет держаться внутри стены, то дополнительно его можно закрепить дюбелями, под которые сверлятся 4 отверстия с уклоном в 45° (враспор) к плоскости пола и стены.

Так же рекомендуем посмотреть эти два видео с рассказом о тонкостях установки подрозетников:

Что делать если при сверлении бур или коронка попали в арматуру?

Есть несколько способов удаления арматуры. Один из самых быстрых и безболезненных, — это выбивание арматуры зубилом – насадкой на перфоратор. При попадании коронки на арматуру (косвенным признаком попадания в арматуру, являются искры или явное замедление процесса высверливания), лучше эту арматуру удалить, иначе испортите коронку.

Как правильно установить подразетник в бетонную и кирпичную стену

Второй менее удобный способ, использовать старую коронку. Не важно, каким способом вы это делаете, алмазной или буровой коронкой, в обоих случаях мы просто высверливаем арматуру. Металл арматуры очень мягкий и легко подается «проламыванию» перфоратором. И третий, грязный способ, просто высверлить арматуру болгаркой с алмазным диском по камню.

Как правильно установить подразетник в бетонную и кирпичную стену

Скрытая проводка в деревянном доме

Это очень дорогое удовольствие. Хоть здесь и не нужен перфоратор, но трудозатрат в разы больше, ведь по требованиям ПУЭ весь установленный провод нигде и ни при каких условиях не должен контактировать с деревом.

Как правильно установить подразетник в бетонную и кирпичную стену

проводка в стальной гофре, металлические подрозетники

Обычные виды подрозетников здесь не годятся – ПВХ отлично горит и в случае короткого замыкания вероятность пожара при их использовании очень высокая. Здесь нет вопроса какие подрозетники будут лучше или хуже – поставить можно исключительно железные, толщина стенок которых сможет удержать внутри корпуса возникшую дугу от короткого замыкания.

По этой же причине провода в такой проводке должны быть уложены в железную трубу и все ее стыки с подрозетником должны быть тщательно загерметизированы. Вся магистраль в обязательном порядке заземляется, поэтому на концы труб, что сходятся в подрозетнике, дополнительно приваривается крепежный болт для заземляющего провода.

Исходя из этого, есть только один способ, как установить подрозетник, не превращая его в бомбу замедленного действия – выполнить все требования ПУЭ:

  • Для подрозетника дрелью и стамеской высверливается необходимое отверстие
  • При желании сделать дополнительную защиту, дно отверстия прокладывается асбестом.
  • В подрозетник заводится провод и часть подводящей его трубы, что подсоединяется к корпусу, который в свою очередь враспор прикручивается к стене шурупами.

Эта, казалось-бы несложная последовательность действий должна быть выполнена со всей возможной тщательностью, ведь от этого зависит пожарная безопасность дома.

В этом видео показана установка подрозетников в стену из бревна:

Как поставить и закрепить подрозетник в стену из гипсокартона своими руками

Для монтажа подрозетника в гипсокартонную поверхность надо сделать работу по четко установленному плану. Следует учитывать точность, иначе это может привести к порче листа.

Подготовка стен

Для того чтобы закрепить коробку в гипсокартонной стене не используют раствор и не «утапливают» изделие. В большинстве случаев ГКЛ фиксируют на каркасную основу. За ним пусто или же уложен утеплитель.

Как правильно установить подразетник в бетонную и кирпичную стену
Подрозетник для установки в ГКЛ должен быть таких характеристик:

  1. Существует ГКЛ различной толщины, коробки различной глубины. Поэтому надо обращать внимание на наличие свободного места от дна коробки до чернового основания. Для этого надо измерить толщину листа и свободное место за листом. В основном стандарт 5 см, при этом глубина коробки должна быть 45 мм.
  2. Диаметр коробки 68 мм. Коронка для создания отверстия должна быть такого же размера.
  3. Расстояние между центрами отверстий 71 мм, в случае установки нескольких точек под одной рамой.
  4. Особенность коробок для ГК-листов – 4 винта снаружи. В сравнении с коробкой для бетона – 2 винта.

Для монтажа подрозетника в ГК-поверхность понадобятся инструменты:

  • электроинструмент – перфоратор, дрель;
  • коронка из металла нужного размера, совпадающего по диаметру с монтируемым изделием;
  • уровень, строительный нож, пассатижи;
  • карандаш, отвертки (плоская, крестовая).

Если необходимо установить несколько точек под одну рамку, нужны будут соединители.

Способы монтажа

I способ – классический. Применяется для ГК-поверхностей с утеплителем.

Как правильно установить подразетник в бетонную и кирпичную стену
В этом способе не используют дополнительные методы фиксации подрозетника. Его крепят с помощью распорных «лапок».

II способ – этап монтажа. В процессе установки гипсокартонных листов коробку для розетки крепят на раствор алебастра.

Этот метод применим для стен без шумоизоляции, когда фиксируют листы ГКЛ.

III способ – защитный. Коробку для розеток устанавливают в созданный короб из ГКЛ. Размер короба 100х100 мм.

Этот метод встречается редко.

IV метод – нестандартный. Для этого делают отверстие в поверхности. В него по кругу запихивают бумагу. Полость должна получится 10х10 см. После этого кладут в отверстие на бумагу гипсовый раствор. Провода при этом выведены наружу. Фасад самодельного короба шпаклюют КНАУФ-Фуген.

Как сделать отверстие и правильно рассчитать размер

Для правильного расчета надо руководствоваться данными в СНИПе. А также помнить о правилах пожарной безопасности. То есть:

  • розетки, установленные во влажных местах должны быть прочно заизолированы и ограждены от попадания влаги;
  • разъемы, устанавливаемые внизу стены не должны быть слишком близко к полу;
  • быть внимательными и соблюдать расстояние от газовых труб.

Как правильно установить подразетник в бетонную и кирпичную стену
От пола также делают расстояние в 20 см, чтобы влага не попала в розетку. От этого может быть замыкание и возгорание. От газовых труб надо отступить не меньше 50-ти см.

В случае установки нескольких стаканов, соблюдается расстояние от их центров – 7.2 см.

Для того чтобы сделать ровный круг без повреждения ГКЛ используют дрель с коронкой, диаметром 68 мм. Но, в некоторых случаях этих инструментов нет. Тогда берут обычный строительный нож с острым лезвием. На стене в месте будущей точки начертить круг нужного диаметра и аккуратно вырезать его.

Под распределительные подрозетники

Для создания отверстия под распределительную коробку намечают место установки. Для этого подрозетник прикладывают к поверхности и обводят карандашом, таким образом, чтобы центр коробки совпадал с центром разметки. После этого коронкой вырезается отверстие.

Под установочные

Чтобы сделать отверстие под установочную коробку надо правильно разметить на поверхности центры (если точек несколько). После этого сделать отверстия вышеперечисленными способами (коронкой, ножом).

Расстояние между подрозетниками

Для установки нескольких подрозетников намечают место, используя уровень для ровности, карандаш, линейку. От центра к центру коробки не меньше 71 мм.

Сверление отверстий

Для того чтобы высверлить отверстия для двойной или тройной установки надо изначально сделать разметку. Обязательное условие – ровность (используют уровень). В продаже есть единые блоки для установки в них 2 или 3-х розеток. После разметки выполняется сверление отверстий. Кабель заводят в одно место коробки. Дополнительно установить отдельные коробки можно на раствор.

Монтаж

Как правильно установить подразетник в бетонную и кирпичную стену
Монтируя каркасную основу для ГКЛ, проводку закладывают перед фиксацией листов. Наружу выводят 10-15 см. После сделанной разметки для коробок и созданных отверстий, подрозетник вставляют на место. Для этого:

  • в коробке удаляют заглушку и выводят провода;
  • вставляют коробку в отверстие заподлицо с поверхностью;

Если «лапки» не дают вставить подрозетник, в отверстии сбоку делают выемку (проушину), с одной стороны. Это позволит вставить коробку без проблем, не повредив ГКЛ,

  • после этого затягивают крепежные шурупы.

Если устанавливают блок из подрозетников, на стене пилкой убирают перегородочки между отверстиями.

Изоляция кабелей

После того как был установлен подрозетник или блок из них, торчащие кабели проводки надо заизолировать. Это в том случае, если розетку или выключатель не ставят сразу. Нельзя изолировать 2 провода вместе. Это приведет к замыканию. Каждый кончик заматывают изолентой в отдельности.

Крепление коронки

Диаметр коронки для сверления отверстий написан на тыльной стороне. При установке на электроинструмент есть центрирующее сверло. Центр надо упереть (но не сильно, чтобы не поломать ГКЛ) в разметку и на минимальной скорости высверлить отверстие.

Читайте также:  Что такое УЗО и схема его подключения : трехфазные и однофазные варианты

Монтаж подрозетников в кирпичную стену своими руками

Установка подразетников в кирпичную стену почти ничем не отличается от работы с бетонной поверхностью. Можно отметить, что кирпич легче сверлить, он более податлив.

Нужно также начинать работу с разметки поверхности, но если используется красный кирпич, желательно, чтобы центры коробок находились на части кирпича, не попадали на цементные слои, тогда даже используя перфоратор без насадки-коронки, проделать проймы будет легко.

Можно отметить возможность использования еще одного метода для создания отверстия — применить перфоратор, как отбойный молоток, к нему лучше не прибегать, ведь поверхность будет выглядеть, не красиво. Но возможно других вариантов не будет. В связи с этим следует знать и о нем.

После проведения работ в обязательном порядке будет осуществляться работа по отделки поверхности, применяться штукатурка. Допустимо наносить штукатурку и до установки подрозетников. Не переживайте, если отверстия получатся неидеальные, все лишние углубления закроются при отделке стен.
Если отверстия получатся неидеальные, все лишние углубления закроются при отделке стен.

Установка подрозетников в гипсокартон

Для работы с гипсокартоном потребуется особый тип монтажной коробки со специальной лапкой, которая позволит его прижать к листу по принципу тисков или струбцины. Для осуществления монтажа нужно просверлить отверстие. Сделать это можно специальным корончатым сверлом по гипсокартону. Можно вырезать круг монтажным ножом. Поскольку провода спрятаны за гипсокартоном, то штробление не потребуется. Заложенный кабель следует вытащить в полученное отверстие и завести в сломанное окно подрозетника. Нужно вставить монтажную коробку в стену и закрутить винты, втянув лапку поджима.

Как правильно установить подразетник в бетонную и кирпичную стену

Крепление подрозетника в гипсокартоне

Видео — Как установить розетку в стену из гипсокартона

На каком этапе ремонта (отделки) лучше закладывать подрозетник?

Это один из самых насущных вопросов, о которых не все задумаются в начале, но понимают как это важно в конце. В идеальном случае нужно соблюдать ПРАВИЛО№1, но так получается не всегда.

Поэтому заранее необходимо знать, на сколько будет выступать слой штукатурки или другого слоя (гипсокартон, плитка и т.д), прежде чем монтировать подрозетник. В крайнем случае, можно нарушить это правило, и установить подрозетник заподлицо с голой бетонной стеной. Но в этом случае при отшукатуривании стен, подрозетники окажутся утопленными в стену, на глубину слоя штукатурки.  Качественно установить розетки в такой подрозетник будет не легко, но наши электрики знают  как это сделать правильно.

Подключение розетки

Непосредственное подключение розетки при монтаже в гипсокартоне выполняется сразу же. Если монтажная коробка закреплялась с помощью строительного раствора, то придется подождать 2-3 дня. Очередность дальнейших действий выглядит следующим образом:

  • укорачивание выступающего кабель;
  • зачистка концов токопроводящих жил;
  • прикручивание проводов к клеммам розетки;
  • установка розетки;
  • фиксация декоративной рамки.

Выступающий из подрозетника хвостик провода слишком длинный, поэтому его потребуется подрезать. Нужно оставить такую длину, чтобы при складывании ее удалось спрятать в оставшемся пространстве коробки. Концы проводов очищаются от изоляции. При отсутствии специального инструмента это можно сделать монтажным ножом, стараясь не повредить токопроводящую жилу. В инструкции к розетке рекомендуют делать зачистку на длину 10-15 мм.

Как правильно установить подразетник в бетонную и кирпичную стену

Степень зачистки проводов

Чтобы правильно подключить провода к клеммам розетки нужно отделить жилу заземления, если она имеется. Фаза и ноль имеют одноцветную изоляцию, а заземление двухцветную. Питающие жилы присоединяются к боковым клеммам. Заземление идет по центру.

Как правильно установить подразетник в бетонную и кирпичную стену

Электромонтаж

На следующем этапе нужно аккуратно сложить провода, чтобы поставить розетку в установочную коробку. Далее применяя отвертку нужно прикрутить ее к подрозетнику с помощью шурупом. Также возможна фиксация распорными лапками. Они располагаются по бокам розетки. Чем больше их закручивать, тем шире они раздвигаются и обеспечивают жесткость фиксации.

Как правильно установить подразетник в бетонную и кирпичную стену

Крепление к подрозетнику

После закрепления розетки нужно защелкнуть ее рамку. В том случае если ее нет, то прикрутить накладную панель. Она удерживается одним винтом по центру между отверстиями для вилок.

Узнайте, как подключить розетку от выключателя и выключатель от розетки, в специальной статье на нашем портале.

Тонкости подключения блока розеток

Когда подключается двойная, тройная или блок розеток, то потребуется провести параллельное подсоединение. Для этого врезаются небольшие отрезки проводов размером по 15 см. Их концы зачищаются от изоляции. Такие отрезки применяются для соединения клемм розеток. В продаже можно встретить специальные блоки сразу соединенные между собой.

Как правильно установить подразетник в бетонную и кирпичную стену

Соединение блока

Установка подрозетников в гипоскартон

Как правильно установить подразетник в бетонную и кирпичную стену

При работе с гипсокартонном, кабель закладывается заранее, либо протягивается с помощью технических отверстий и протяжек. В местах будущей коммутации (соединений) кабеля, или тех местах где должен быть подрозетник, оставляют запас кабеля, и отмечают снаружи где этот кабель находится. Пометить место будущей лунки для подрозетника  любым удобным для вас способом, например вкрутить в этом месте саморез.

Разметка для подрозетников производится аналогично разметке на бетоне. Расстояние между центрами окружности составляет те же 71мм. Важно учитывать, что просверленное отверстие уже невозможно исправить (точнее нет ничего невозможного для хорошего электрика), но прежде чем вызвать электрика, нужно попробовать сделать это самому.

Как правильно установить подразетник в бетонную и кирпичную стену

Отверстия в гипсокартоне можно сделать обычной коронкой по дереву, диаметром 68мм, с помощью шуруповерта или дрели.

После высверливания лунки, необходимо найти нужные провода, которые должны быть прямо за стеной. Бывает что они спрятаны в распаячной коробке, или висят на тросе, с помощью которого провода можно подтянуть к лунке. У каждого мастера есть свой способ по протягиванию проводов в скрытых полостях, но это отдельная история.

Вставлять провода в подрозетник, нужно ДО установки самого подрозетника, иначе это просто невозможно сделать.

Как правильно установить подразетник в бетонную и кирпичную стену

Теперь самое интересное. Самая мучительная процедура, — это правильная установка подрозетника в гипсокартон. Связано это с тем, что у разных производителей подрозетников для гипсокартона (или дерева), есть ушки для надежной фиксации подрозетника за стенку перекрытия (гипсокартона, фанеры или что там у вас). В некоторых случаях из-за этих ушек порозетник не входит в подгогтовленную лунку, но эта проблема встречается не на всех подрозетниках!

Лучше всего заранее позаботиться об этом, когда покупаете подрозетники. Смотрите чтобы ушки в раскрытом состоянии, не выходили за пределы окружности самого подрозетника, например как здесь

Как правильно установить подразетник в бетонную и кирпичную стену

Если все же вас угораздило купить «неправильный» подрозетник, то можно воспользоваться одной маленькой хитростью: в фанере или гипсокартоне под небольшим углом проделываются проушины (достаточно сделать их только с одной стороны), после этого подрозетник можно нормально установить. Подрозетник должен нормально влезть в лунку под углом. Главное не переборщить и не сделать лунку более большого диаметра чем наружные края подрозетника

Как правильно установить подразетник в бетонную и кирпичную стену
После всех процедур фиксируем подрозетник затягивая саморезы

Подготовка к прокладке кабеля

Необходимо обязательно учесть, на какую конструкцию будет производиться монтаж, прежде чем устанавливать розетку в гипсокартон, необходимо учесть, на какую конструкции она будет монтироваться.

  • По выравниваемой стене.
  • Внутри гипсокартонной перегородки.

По стене

В этом случае вся проводка будет проведена, как скрытая. То есть в теле бетонной или кирпичной стены делаются штробы, куда закладывается электрический кабель. Его концы выводятся на определенном уровне в необходимых местах. После чего канавки штукатурятся.

Как правильно установить подразетник в бетонную и кирпичную стену

При этом штробы должны иметь направление вертикальное и горизонтальное. Вертикальные каналы делаются в любом месте стены, горизонтальные около пола или под потолком на расстоянии 10-15 см от обозначенных поверхностей

Обратите внимание, что необходимо будет учесть место выхода концов провода

Здесь важно, чтобы они не попали под металлический прямой подвес

Что делать с алюминиевой проводкой

В старых домах вся проводка сделана из алюминия. Зачастую такие жилы обламываются, поэтому при попытке вставить новую розетку в уже имеющийся в стене подрозетник не получается подсоединиться. В этом случае потребуется нарастить провод. Использование обыкновенной скрутки недопустимо. Для выхода из ситуации можно применить специальные клееные колодки. Это даст возможность осуществлять наращивание медными проводами, что исключает окисление между двумя разными металлами. Добавив пару проводков по 10-15 см, можно подключить розетку.

Как правильно установить подразетник в бетонную и кирпичную стену

Наращивание проводов

Установка силовых розеток для мощных потребителей

Скорее всего, вам также будет интересна наша статья на тему — Кабель-каналы для электропроводки.

Если возникает необходимость запитать мощную электроплиту, духовой шкаф или прочее оборудование, то нужно не только выбрать силовую розетку, но и кабель большого сечения. Его пропускная способность должна соответствовать параметру потребления электроприбора. Провод для такого оборудования не должен иметь на своем пути скруток. Он не присоединяется к распаечной коробкам, а ведется напрямую к электрощитку. Это является обязательным правилом пожарной безопасности.

Источники

  • https://grand-electro.ru/elektroprovodka/kak-pravil-no-ustanovit-podrazetnik-v-betonnuyu-i-kirpichnuyu-stenu.html
  • https://novostroikbr.ru/gipsokarton/kak-ustanovit-podrozetnik-v-gipsokarton.html
  • https://oboiman.ru/inside/ustanovka-rozetok-v-gipsokarton-montaz-materiala-kak-ustanovit-v-gipsokarton-kak-postavit-kreplenie.html

Понравилась статья? Поделиться с друзьями:
Bazliter.Ru
Adblock
detector
Gogetlinks12773
