Как подключить розетку с заземлением: монтаж, подключение, проверка

Содержание

Что такое заземление

Заземление — это намеренное соединение электрической установки или точки сети с заземляющим устройством. Розетки в частных домах, квартирах и на предприятиях в основном устанавливаются заземленными. Раньше такие устройства называли евророзетками, технологии пришли с Европы.

Реализуемые в магазинах розетки имеют три клеммы — фазу, ноль и землю. Проводка в новостройках делается трехжильной по требованиям безопасности. Двухжильная проводка часто встречается в старых домах, на дачах, но она постепенно заменяется на современную. Современные розетки отличаются от старых наличием третьего провода «земли».

Устройство розетки с заземлениемКак подключить розетку с заземлением: монтаж, подключение + проверка

Цели заземления в доме

Предназначение заземления — в снижении опасности короткого замыкания и обеспечении комфортных условий жизни человека. У каждого электроприбора есть корпус и изоляция электрических проводов, они не дают электрическому току нанести вред человеку. При нарушении целостности изоляции есть риск появления напряжения, способного вызвать электрический удар. Заземление не допустит таких последствий.

Достоинством розетки является то, что заземляющие контакты первыми начинают работать, позже включаются проводящие ток элементы. Если в сети есть неполадки, электроснабжение изделия будет прекращено. Поставить изделие с заземляющим контактом — значит защитить электроприборы от скачков напряжения, которые могут повредить технику.

Инструменты и материалы

Основной список необходимых инструментов и материалов:

  1. Фазоуказатель.
  2. Отвёртки (лучше иметь набор и крестовых, и прямых отвёрток от 4 до 6 мм).
  3. Монтажный нож.
  4. Пассатижи с изолированными ручками.
  5. Бокорезы.
  6. Съёмник изоляции.
  7. Изолента.
  8. Карандаш, линейка.
  9. Изолирующие колпачки С-типа.
  10. Токопроводящая паста.
  11. Силиконовый герметик.
  12. Алебастр или гипс.
  13. Штукатурка.
  14. Электродрель, болгарка или другой инструмент.
  15. Сверло-коронка, мелкие свёрла.
  16. Дюбели или саморезы.

Особенности монтажа

Когда человек проживает в новой квартире, доме, жилье построено с учетом требований безопасности, электрические кабели в нем трехжильные. Подсоединить розетку будет несложно. Но при отсутствии третьего контакта придется заземлять провод — надо обратиться в управляющую компанию и пригласить специалистов. Меньшие расходы понесут жильцы верхних этажей.

Как провести заземление к розетке: варианты

В квартире, где заземление не предусмотрено, возможно проведение его двумя способами:

  1. Протянуть шину из жилья к распределительному щиту на лестничной площадке. Это делается медной проволокой.
  2. Установить зануление, заменив им заземление. Под занулением понимают подключение контакта «земля» к контакту «ноль». Такой метод подключения может быть опасным.

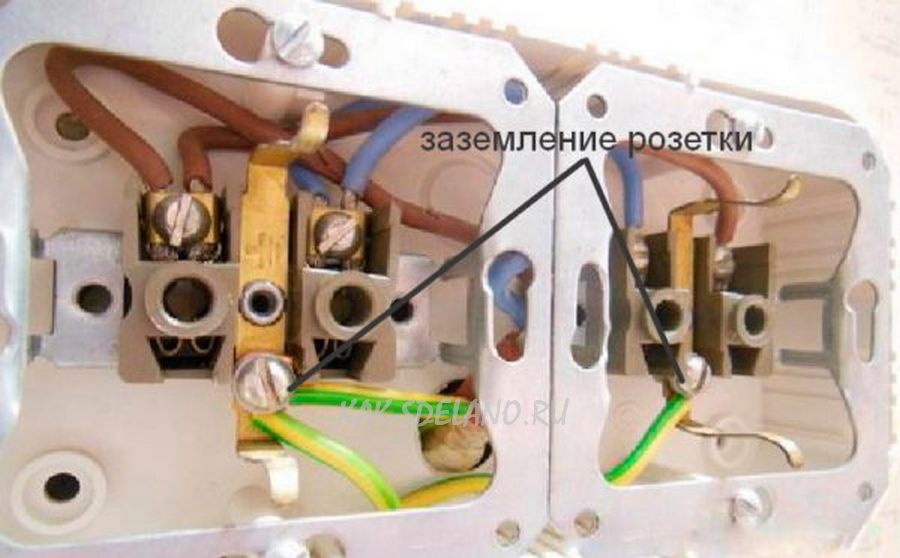

Подключение к заземляющей шине в распределительном щиткеКак подключить розетку с заземлением: монтаж, подключение + проверка

Если в квартире есть распределительная коробка, следует подвести кабель к ней или к щитку, фазу и ноль завести за устройство, а на выходе развести провода по местам постановки розеток.

Расположение фазы и ноля

Чтобы правильно и безопасно выполнить работы по монтажу розетки с заземлением, важно определить нахождение фазы и ноля. Перед началом поиска нужно отключить автоматы, чтобы обесточить линию или всю квартиру. Далее при помощи специальной отвертки выявляется фаза (лампочка или неоновый индикатор подсвечиваются) и ноль (света нет). Между ними будет находиться заземляющий провод.

Демонтировав старое устройство, можно выявить расположение фазы и нейтрали по цвету. Не перепутать их нахождение поможет окраска провода:

  • у ноля — синий, сине-белый;
  • у фазы — черный, красный или коричневый;
  • у заземления — желто-зеленый.

Четкого предписания, где будет находиться фаза и ноль, нет — их можно менять местами. Важно правильно закрепить провод «земля» на верхней или центральной клемме, а к двум оставшимся прикреплять фазу и нейтраль в произвольном порядке, чтобы замкнуть контур.

Цветовая маркировка проводовКак подключить розетку с заземлением: монтаж, подключение + проверка

Запрещается устанавливать перемычку к клемме заземления от нейтрали — это опасно для жизни из-за риска попадания фазного напряжения на блок розетки.

Подключение проводов: специфика

В качественных изделиях провода крепко зажимаются специальными клеммами и не выпадают, но иногда приходится разбирать их и подкручивать крепежные элементы. Есть надежный способ свести работу к минимуму.

Необходимо согнуть зачищенные от изоляции провода в колечки 0,5 см в диаметре, подвести их под верх болтов. Так контакты будут незначительно греться, а зона касания защитных контактов и токопроводящих элементов станет максимальной.

Место для розетки

Прежде чем сделать заземление розетки и установить ее, нужно определиться с местом расположения устройства. Оно будет зависеть от предполагаемых для эксплуатации приборов. Часто ставят устройство на 30 см от плинтуса, но индивидуальные потребности тоже нужно учитывать.

Если для установления новой розетки придется повредить обои, стоит ставить ее у плинтуса для пускания по нему кабелей (подобное положение устройства будет неудобным). Для комнаты среднего размера достаточно 3-4 гнезд.

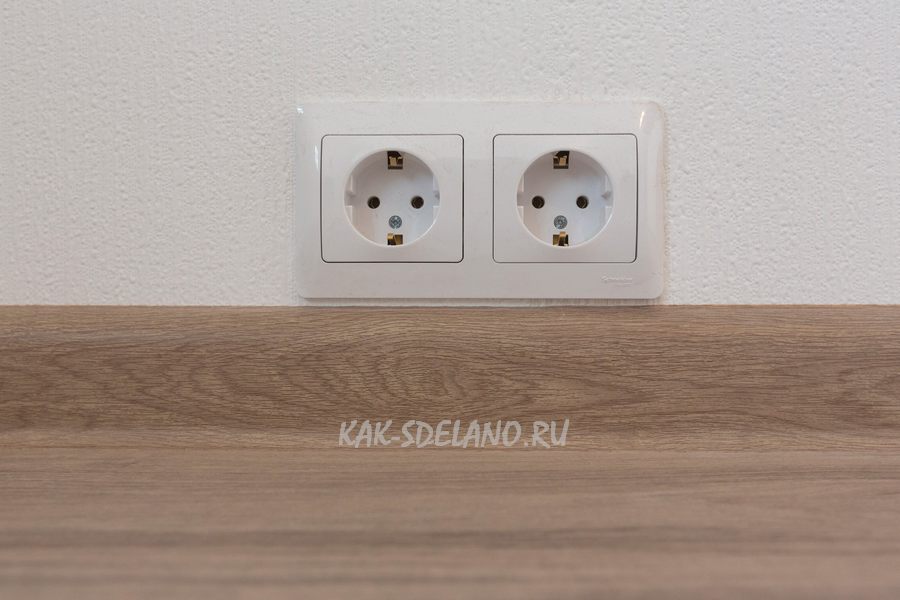

Монтаж розетки с заземлением на плинтусКак подключить розетку с заземлением: монтаж, подключение + проверка

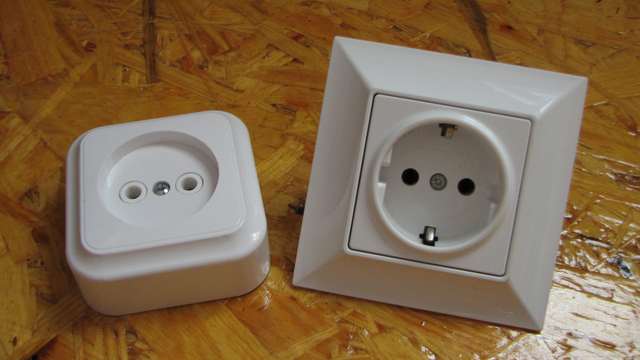

Розетки бывают наружными и внутренними. Первые выпирают над поверхностью стены, вторые «утапливаются» в стену полностью. Это следует учесть при выборе места их положения. Проще всего монтировать изделия на этапе ремонта — так можно избежать грязи, пыли, неудобств.

Монтирование розетки

Установка розетки с заземлением со скрытой проводкой начинается с монтажа пластикового подрозетника, который следует приобрести отдельно. Также надо проверить сечение кабеля в стене и проводов в приобретенном изделии — они должны быть одинаковыми. Порядок монтажа устройства таков:

  1. Обесточить квартиру путем выключения автомата или выкручивания пробок.
  2. Отметить на стене место для подрозетника (стакана) карандашом.
  3. Сделать нишу с нужными размерами перфоратором.
  4. Замесить небольшое количество гипса (цемента, алебастра).
  5. Зафиксировать пластиковый стакан в нише гипсом, закрепить проводку.
  6. Через 20 минут закрутить крепежные болты на стакане.

Далее подготовить кабели — их требуется на 7-10 см разделить на отдельные жилки, концы на 0,5 см зачистить от изоляции. Современные розетки оснащены контактами со специальными зажимами, монтировать их несложно. Следует подключить каждый провод к соответствующему питающему проводу (согласно схеме).

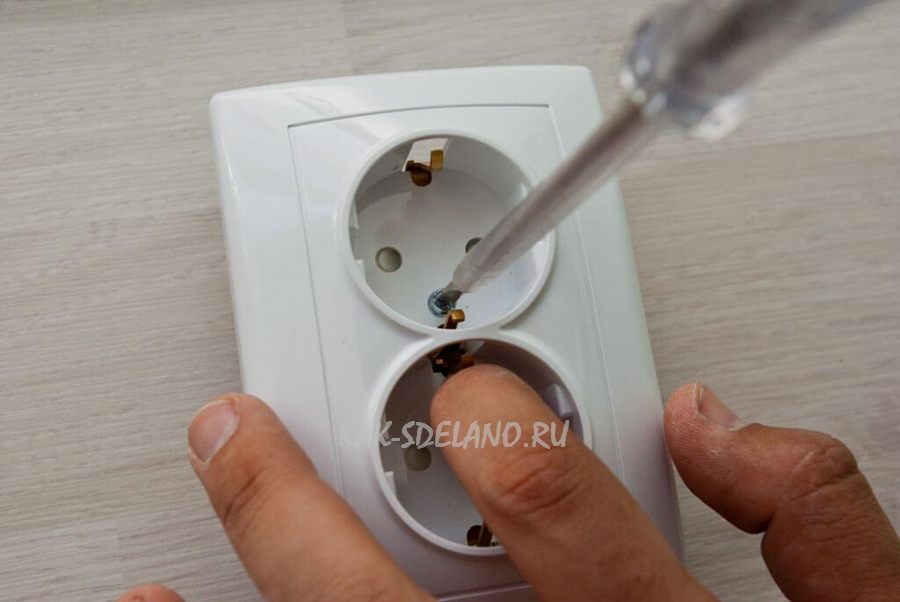

Установка розетки с заземлениемКак подключить розетку с заземлением: монтаж, подключение + проверка

После подключения розетки с заземлением следует ее рабочую часть прикрутить саморезами к установленному ранее стакану. Провода скрыть в стакане. В окончание работы прикручивают крышку. Если устройство будет расположено рядом с плинтусом, лучше сразу купить защитные заглушки — они защитят отверстия розетки от попадания воды во время мытья пола.

Розетка открытой проводки

Если приходится заземлять розетку открытой проводки, нужно учитывать ее особенности. У изделий накладного типа внутренняя планка имеет отверстия для крепления. Для ровного расположения устройства надо снять крышку, сделать отметки для дюбелей и аккуратно высверлить дырки. В них вставить дюбели по 2,5 см и пробки на 5 мм.

Способы проверки заземления

Крепкое присоединение устройства с заземлением не всегда обеспечивает его эффективную работу. Начинающий мастер мог ошибиться и неправильно соединить контакты. Для проверки следует удостовериться индикаторной отверткой, что фаза не подключена к заземлению. После прикладывания отвертки к фазе нужно прижать к сенсору изолированный провод. Если появляется яркий сигнал, заземление присутствует.

Проверка подключения заземленияКак подключить розетку с заземлением: монтаж, подключение + проверка

Запрещается касаться металлических деталей руками, пока идет проверка правильности установки розетки!

Самым надежным методом оценки качества работы является проверка ее специальными приборами, которые есть у электриков. При замерении напряжения вольтметром между заземлением и фазой, между фазой и нейтралью появляется показатель 220 вольт.

Способ установки проводки и розетки

Как подключить розетку с заземлением: монтаж, подключение, проверка
Монтаж скрытой проводки

В зависимости от материала, из которого изготовлена несущая поверхность, проводится выбор способа прокладки линий и монтажа приборов.

В соответствии с требованиями СНиП возможны следующие варианты установки:

  1. Внутренняя. Применяется в зданиях, построенных из кирпича и бетона. При достаточной толщине несущих стен практикуется в домах из пеноблоков. Кабели, монтажные коробки и гнезда заглубляются в основание и заделываются строительным раствором. Коммутации скрыты, в случае их повреждения восстановление питания проводится путем вскрытия каналов или монтажа новой линии. Прокладка проводится только по вертикальным и горизонтальным направлениям. Неправильный вариант — диагональный. Подобный подход к экономии материала, времени и сил запрещен нормативными документами.
  2. Наружная. Используется при электрификации строений из древесины, стеновых блоков из ППУ и гипсокартона. Это правило диктуется требованиями пожарной безопасности и низкой несущей способностью оснований. Нужно точно знать, как подсоединить розетку в таких строениях, чтобы система была работоспособной и прочной. Кабели и точки крепятся на поверхности стен открыто или в каналах.
Читайте также:  Правила установки кондиционера на фасад многоквартирного дома

У каждого способа есть свои плюсы и минусы. Выбор делается на основе анализа всех факторов, относительно нормативной базы и удобства пользования.

Составные элементы
Как подключить розетку с заземлением: монтаж, подключение, проверка

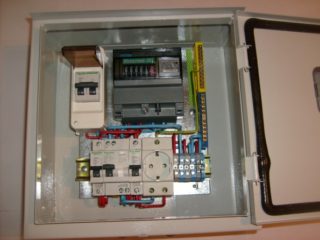

Вводный щит учета

Общее устройство электрической цепи в здании одинаково для конструкций внутреннего и наружного типа.

В них входят следующие элементы:

  • Вводный щиток. В нем установлены предохранители, коммутационные блоки и пакетные выключатели. Из щитка выходит одна или несколько линий.
  • Кабели. Расходятся по зданию до конечных точек, которыми являются розетки и клавишные выключатели. Мощные устройства (водонагреватели, электрические плиты) рекомендуется подключать напрямую к пакетникам. Тип кабеля определяется исходя из максимальной нагрузки, создаваемой бытовой техникой. Для разводки на потолок хватает линии с жилами сечением 1-1,5 мм. Для нижнего уровня этот показатель должен быть не меньше 2,5 мм.
  • Розетки. В зависимости от условий эксплуатации выбираются приборы с двумя или тремя клеммами. Гнезда с заземлением следует ставить в санузле и на кухне. Там, где не планируется использование мощной техники, можно монтировать устройства с фазой и нулем.
    Как подключить розетку с заземлением: монтаж, подключение, проверка
    Распределительные коробки для открытой проводки
  • Клавишные выключатели. Изделия могут иметь от одной до трех кнопок, некоторые модели оборудуются светодиодами. Чтобы избежать дополнительных работ по прокладке линий, используются комбинированные устройства, совмещенные с розетками.
  • Монтажные коробки. Предназначены для разводки линий в каждой комнате. Чтобы соединить провода используются шины, зажимы, болты с гайками или скрутки.
  • Линия и контур заземления. В качестве проводника используется медный провод сечением от 10 мм, контур делается из медных или железных профилей и арматуры. Штыри забиваются в грунт на 200-300 см.

Счетчик может устанавливаться внутри квартиры, в подъезде или в специальном ящике на улице.

Тип подключения

Как подключить розетку с заземлением: монтаж, подключение, проверка

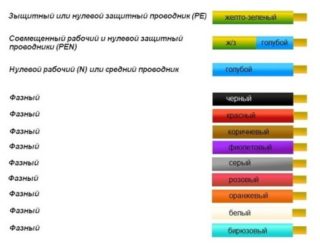

Цветовая маркировка проводов

Выбор розеток в дом определяется типом проводки, которая в нем установлена. В зданиях различной серии проложены кабели с 2, 3 и 4 жилами. Помочь разобраться, для чего они предназначены, поможет маркировка.

Цвет изоляции соответствует таким характеристикам:

  • красный (коричневый) — фаза;
  • синий — ноль;
  • зелено-желтый — земля.

Если все провода окрашены одинаково, необходимо с помощью индикатора установить их принадлежность.

Перед тем как подключить розетку, нужно определить места для размещения бытовой техники.

Как подключить розетку с заземлением: монтаж, подключение, проверка

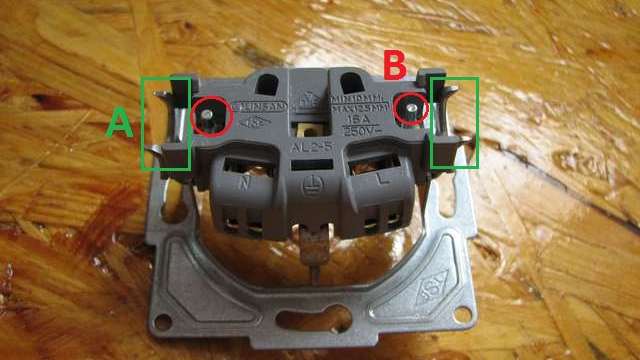

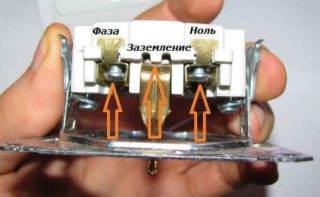

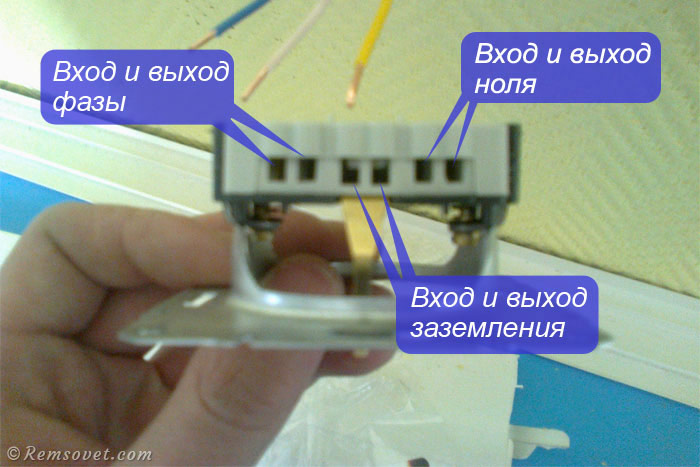

Расположение клемм розетки

Коммутацию можно выполнить следующими способами:

  1. Если земля есть, но не подключена — прикручивается ноль и фаза, желто-зеленый провод отгибается и изолируется.
  2. Подходят две фазы — обе жилы скручиваются и крепятся на один контакт или одна из них перебрасывается на соседнее устройство.
  3. Три фазы. Вариант тот же — по проводам к точкам, ноль соединяет три контакта.

Расключение розеток проводится в тех случаях, когда нужно заменить изделие или провести его обслуживание — зачистить контакты, подтянуть болты, плотнее закрепить в коробке.

На какой высоте устанавливать розетки

Электрические точки нельзя устанавливать, где захочется, основываясь на эстетической или практической стороне вопроса.

Существуют следующие нормы размещения приборов:

ОбъектРасстояние (см)
Пол20-120
Дверные проемы100
Углы между стенами80
Газовые трубы50
Водопроводные и канализационные трубы60
Отопительные приборы100
Газовые и электрические плиты30
Водяные краны40

Несоблюдение данных параметров может стать причиной наложения штрафа от инспектора или полного отключения жилья от сети.

Схемы подключения розеток к электрической сети

Как подключить розетку с заземлением: монтаж, подключение, проверка

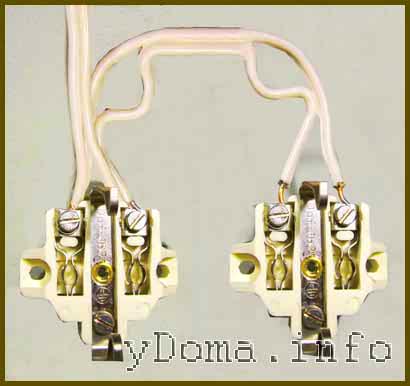

Параллельное подключение

При проведении электричества в дом используются следующие схемы:

  1. Параллельный (шлейфом). Применяется в тех случаях, когда недвижимость оборудована трехфазной линией. К каждой точке подводится отдельный провод, по которому подается электричество. Этот вариант удобен тем, что можно одновременно подключаться сразу к несколькими мощными потребителями.
  2. Последовательный. Используется в домах, где кабель состоит только из двух жил — фазы и нуля. В таких случаях между клеммами с одними полюсами устанавливаются перемычки. Следует помнить, что суммарная нагрузка не может превышать мощности одной точки.

Независимо от выбора схемы нужно использовать провода, сечение которых соответствует пиковым нагрузкам.

Стандартные этапы монтажа

Чтобы розетка работала долгое время и не создавала никаких проблем, нужно внимательно отнестись к ее установке. Важно все делать правильно и последовательно, без спешки. Только в таком случае можно гарантировать хороший результат.

Подготовка перед установкой

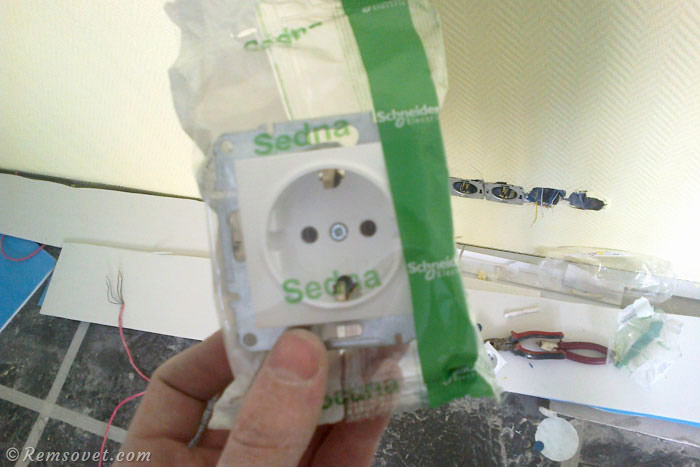

Подготовительный этап установки начинается с покупки нужной модели и необходимого количества розеток. Здесь важно учитывать, где они будут устанавливаться и подбирать модели, которые наиболее подойдут в конкретном помещении.

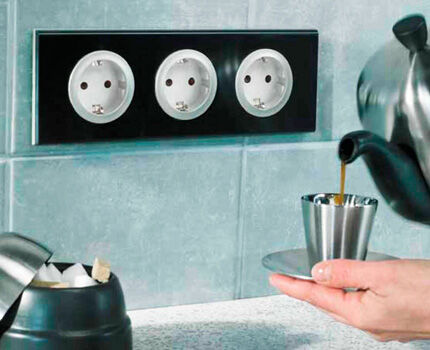

Розетка для кухни
Для кухни важно подобрать нужное количество розеток, а питающий кабель должен быть рассчитан на суммарную нагрузку всех приборов, которые будут в них подключаться

Затем надо взять инструменты, которые могут пригодится в процессе монтажа. Это строительный уровень, сама розетка, отвертки для закручивания креплений и шурупов, нож строительный или стриппер для снятия изоляции, плоскогубцы, специальная отвертка для проверки напряжения, изолента.

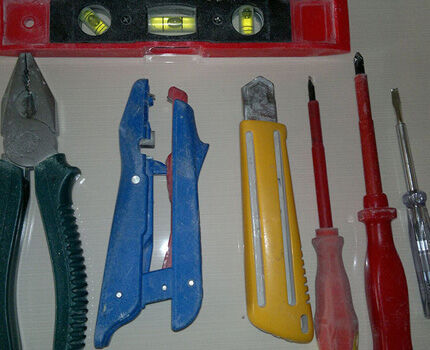

Инструменты, необходимые для монтажа
Все инструменты, необходимые для монтажа, лучше подготовить заранее, чтобы ничего не отвлекало в процессе работы

Если предстоит не просто заменить старую розетку новой, а установить дополнительное место для подключения электроприборов, то могут пригодится обширный набор материалов и инструментов.

Потребуется подрозетник (монтажная коробка), перфоратор для проделывания углублений под рабочий механизм, насадки для перфоратора нужного диаметра, линейка/рулетка, простой карандаш, строительная гипсовая смесь.

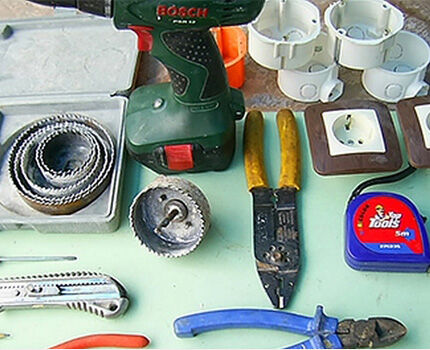

Перфоратор, насадки, подрозетники
Если предстоит установка розетки в бетонную стену, то можно использовать перфоратор с коронкой по бетону, чтобы отметить нужный диаметр будущего подрозетника. Затем буром пробивать отверстия и удалять лишние куски бетона

Отключение электричества – залог безопасности

Самым важным в любых электромонтажных работах является отключение электричества! Без этого недопустимо начинать монтаж.

В зависимости от того, что установлено в конкретной квартире или доме, нужно выкрутить пробки, если установлен счетчик с пробками или установить рычаги в положение «выкл», если имеется электрощит с автоматическими выключателями.

Затем нужно дополнительно убедиться, что рабочий участок действительно обесточен. Для этого предстоит взять подготовленную заранее индикаторную отвертку и проверить наличие напряжения в проводке, к которой предстоит подключать розетку.

Отвертка для определения напряжения
Отвертка для определения напряжения работает так: нужно коснуться ее жалом к проверяемому проводу, а пальцем руки зажать контакт на задней стороне отвертки. Если индикаторная лампа, вмонтированная в корпус, загорится, напряжение есть

Выбор схемы подключения розеток

Выбрав подходящие модели розеток и подготовив нужные инструменты, предстоит решить, как же сделать правильное подключение розетки.

Существуют разные схемы подключения розеток к электросети:

  • последовательное, когда розетки подключаются друг за другом;
  • параллельное, если к каждой розетки идет свой провод от распределительной коробки;
  • смешанное, тот вариант, когда некоторые розетки подключены одним, а остальные – другим способом.

Определиться с типом подключения просто – если дополнительное место подсоединения к электросети будет использоваться для работы мощных приборов – следует выбрать параллельную схему. Для маломощных электрических механизмов удобно отдать предпочтение последовательной схеме.

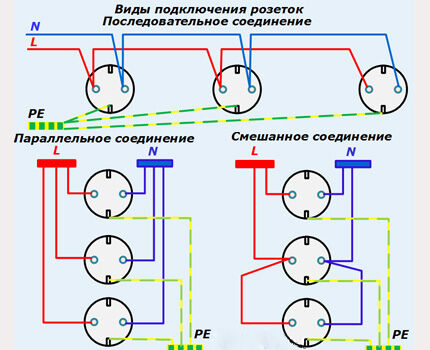

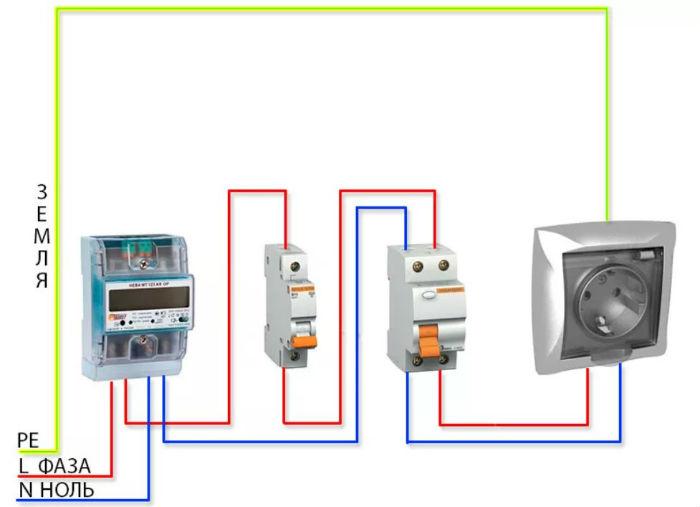

Схемы подключения
Параллельное подключение является более надежным и позволяет включать мощные электроприборы. Преимущество последовательного подключения – экономия провода и, как следствие, денег

Установка монтажных коробок

Убедившись еще раз в том, что рабочее пространство обесточено, можно приступать к следующему шагу по установке. Если это не замена старой розетки, то предстоит отметить, где именно будет располагаться одна или более дополнительные розетки. Для этого пригодится линейка/рулетка и карандаш.

Если вы запланировали поменять поврежденную розетку или переделать прибор, то действовать надо в другой последовательности, подробно описанной в предложенной нами статье.

При выборе места будущей дислокации розеток, следует ориентироваться на удобство при их дальнейшем использовании. Для розеток стараются выдерживать следующие расстояния:

  • от пола – не меньше 30 см;
  • от потолка – не меньше 20 см;
  • от окна – не меньше 10 см;
  • от плинтуса, под которым спрятан провод, – 0 см.
Читайте также:  Рейтинг моек высокого давления 2020-2021 года: ТОП лучших моделей и какую выбрать

Если розетки расположить слишком высоко или низко, то это будет крайне непрактично. О правилах расположения розеток и выключателей согласно европейским стандартам подробно написано здесь.

Предпочтительное размещение розеток
Строгих правил и норм для размещения розеток в комнате нет. В этом вопросе следует придерживаться удобства для жителей конкретного дома/квартиры

Наметив места, где предстоит установить розетки, следует сделать отверстия для монтажных коробок. Они, в зависимости от материала стен, бывают разного диаметра. Здесь надо ориентироваться только на свою ситуацию. Главное правило – отверстие не должно быть меньше самого подрозетника.

Сами монтажные коробки изготавливают из пластика, очень редко из металла. Пластик хорошего качества, негорючий. Он обеспечивает надежную изоляцию проводов, которые будут располагаться в такой коробке. Форма подрозетников встречается круглая, овальная и даже квадратная. Хотя удобнее всего работать с круглыми пластиковыми коробками.

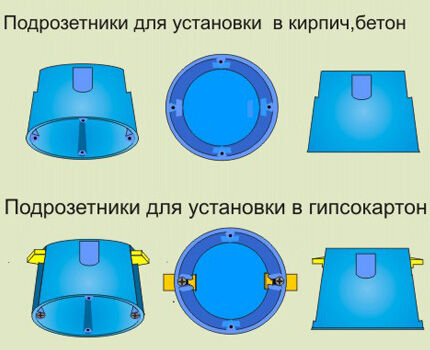

Подрозетники для разных стен
В моделях для гипсокартонных стен предусмотрены прижимные лапки, чтобы удобнее было крепить. Они регулируются посредством специальных винтов

Очередность этапа установки подрозетника зависит от состояния стен и индивидуальных особенностей жилища.

Наиболее распространенные такие ситуации:

  • полномасштабный ремонт помещения. В этом случае в стенах прорубаются борозды, в них прокладывается кабель, который будет питать розетки всего помещения, проделываются отверстия под монтажные коробки;
  • стены уже отделаны декоративным покрытием, а электрический кабель утоплен в стене. В такой ситуации предстоит с помощью ножа осторожно освободить уже готовые отверстия под установку монтажных коробок;
  • стены отделаны, кабель проложен под плинтусом или спрятан в наружный изолирующий короб. Тогда нужно устанавливать наружные розетки;
  • стены отделаны, кабель не проложен. Здесь предстоит подобрать наиболее оптимальный вариант монтажа.

Удобно, если предстоит проделать лишь отверстие для дополнительной розетки. Декоративная накладка – лицевая часть закроет последствия работы.

В противном случае, если надо не повредить внешнюю отделку стен, придется подойти к процессу монтажа творчески. Один из вариантов – использование накладного способа установки, когда провод предстоит пустить поверх стены, упаковав его, в целях безопасности, в защитно-декоративный канал.

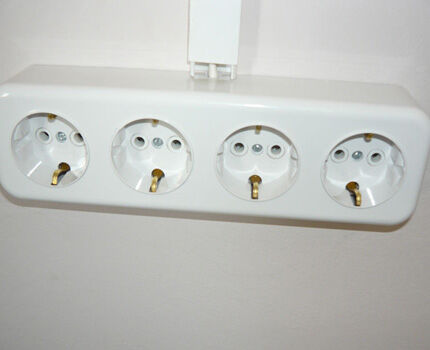

Накладные розетки
Если в процессе подключения дополнительной розетки надо не повредить стены, то можно использовать накладные розетки

Также удобный вариант – установить розетку сразу же над плинтусом, скрыв электрический провод под плинтусом. В этом случае тоже предстоит использовать накладную модель.

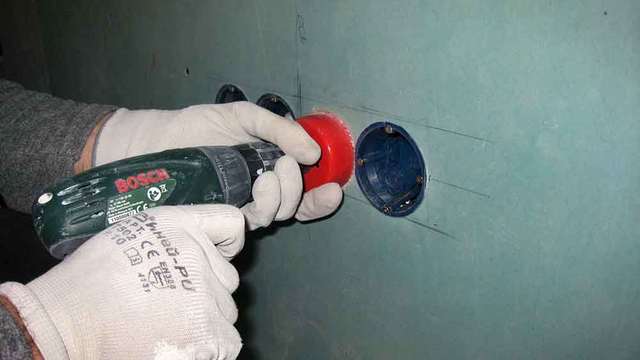

В подготовленное отверстие под розетку нужно установить монтажную коробку, продев в нее проложенный питающий кабель. Это отверстие надо тщательно очистить от пыли и строительного мусора. Можно использовать пылесос или щетки. В очищенном отверстии надежно закрепляется подрозетник.

Для этого наносится подготовленная гипсовая смесь, а монтажная коробка с продетым кабелем погружается в отверстие со смесью. Все работы продолжаются после того, как раствор схватиться – это займет не более 10 минут.

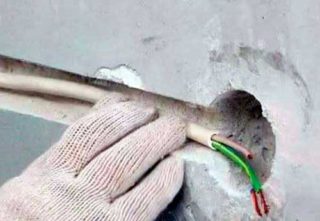

Питающий кабель в подрозетнике
В подрозетник продевается провод, с которым предстоит работать ближайшее время

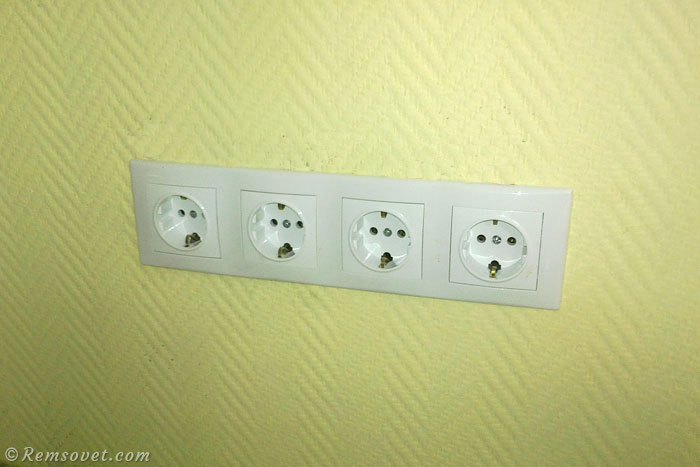

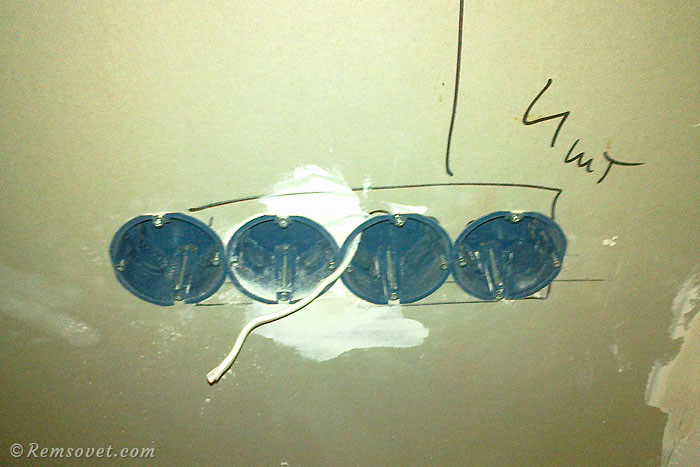

Таким образом ставится один или несколько подрозетников, а также, монтажная коробка под сдвоенную розетку. Если предстоит установка целого ряда розеток, то монтажные коробки устанавливаются в ряд строго горизонтально или вертикально – как запланировал хозяин помещения.

Чаще всего это горизонтальный вариант. В этом случае ставятся одиночные подрозетники плотно друг к другу. Они в обязательном порядке состыкуются друг с другом, а их горизонтальность проверяется строительным уровнем.

Схемы подключения розеток

Для правильной и долгой работы электророзетки следует ответственно отнестись к её подключению. В первую очередь, следует обязательно отключить соединяемый с изделием кабель от электросети. Лучше всего, если для каждой комнаты или линии установлен свой автомат – это позволит обесточить только часть квартиры. Если такой возможности нет, выкручивают пробки для отключения электричества во всей квартире (или доме).

Как подключить обычную розетку

У обычных электророзеток схема подключения не отличается большой сложностью и требует от исполнителя таких действий:
1. Подготовка соответствующего инструмента (отвёртка, нож для подрезки изоляции, мультиметр).

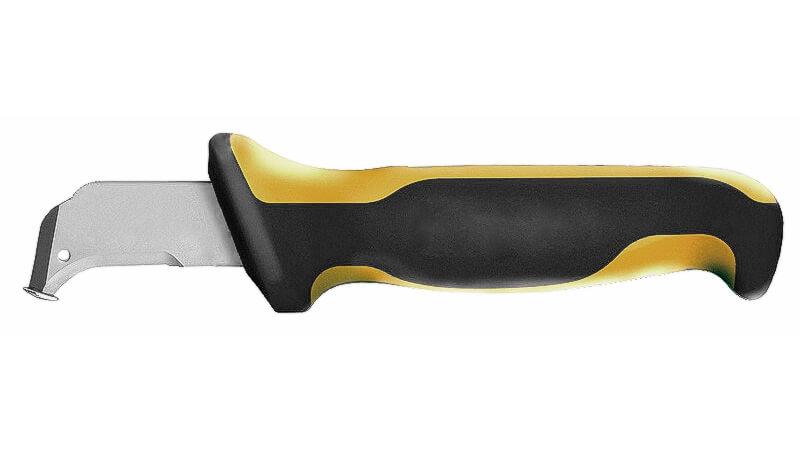

Специальный нож для снятия внешней изоляции кабеля

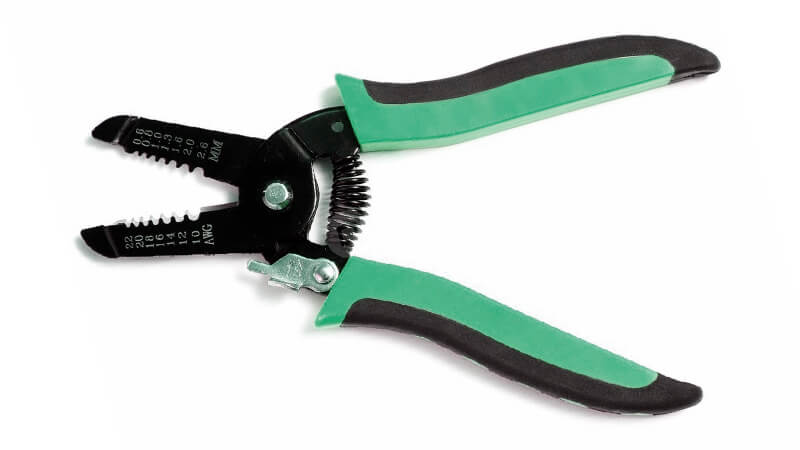

Специальный нож для снятия внешней изоляции кабеляСтриппер - для снятия изоляции с проводов

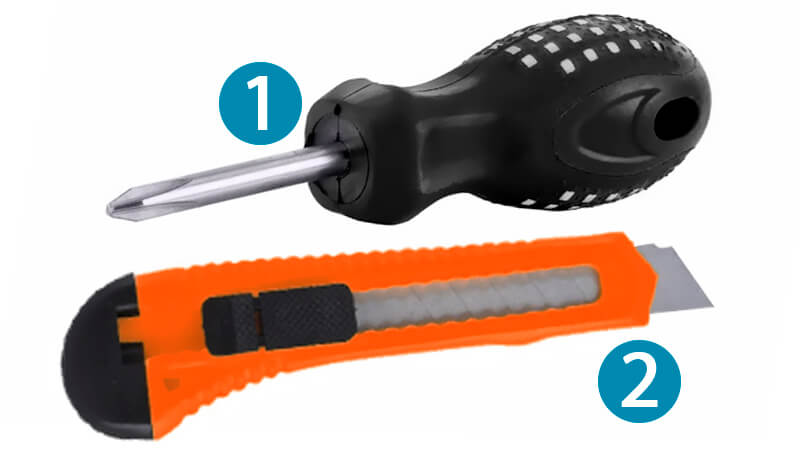

Стриппер — для снятия изоляции с проводовотвёртка, нож
1. Отвертка 2. Канцелярский нож (Если надо установить несколько розеток, необязательно покупать «Специальный нож» и «Стриппер»

2. Проверка отсутствия тока в подведённом к электроточке проводе.
3. Зачистка кабеля путём удаления изоляции на 150–200 мм от края для двойной изоляции и на 50–100 мм – для одинарной.

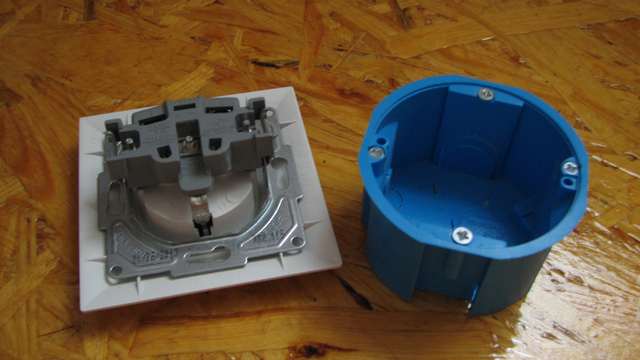

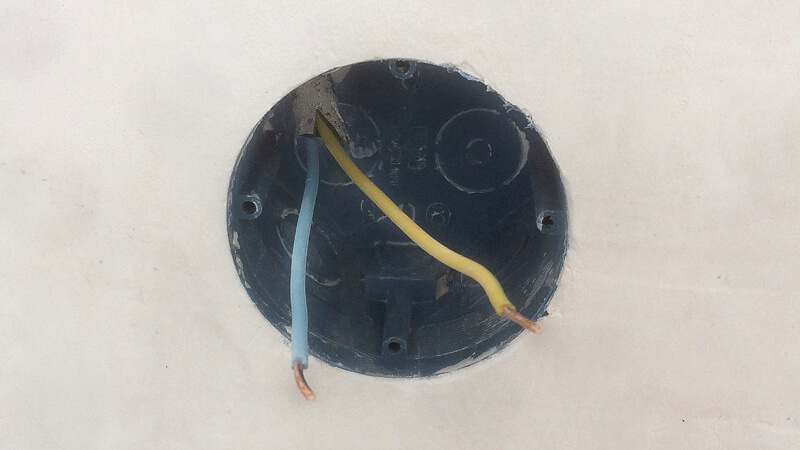

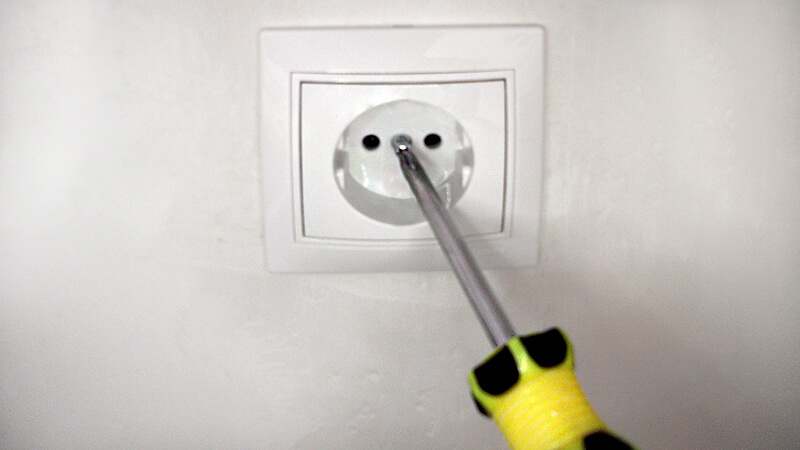

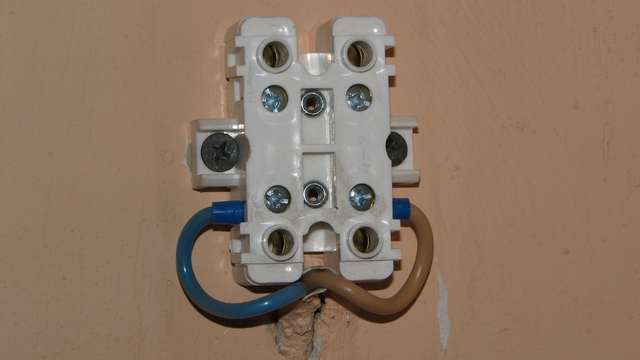

Как подключить обычную розетку
4. Непосредственно сам процесс подключения, состоящий из соединения контактов с оголёнными частями питающего кабеля. Провода заводятся в клемму и затягиваются винтом – так, чтобы избежать передавливания, но и избежать выскальзывания. Рекомендуется сгибать их кольцами диаметром несколько миллиметров.

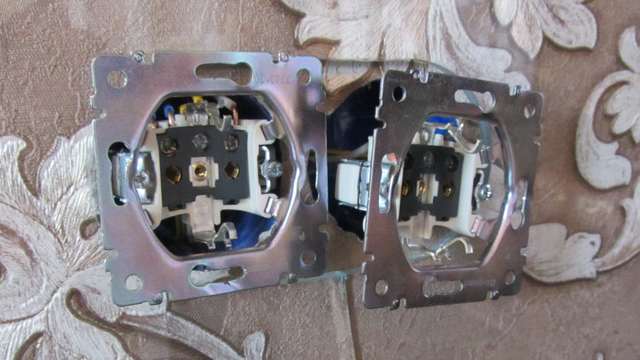

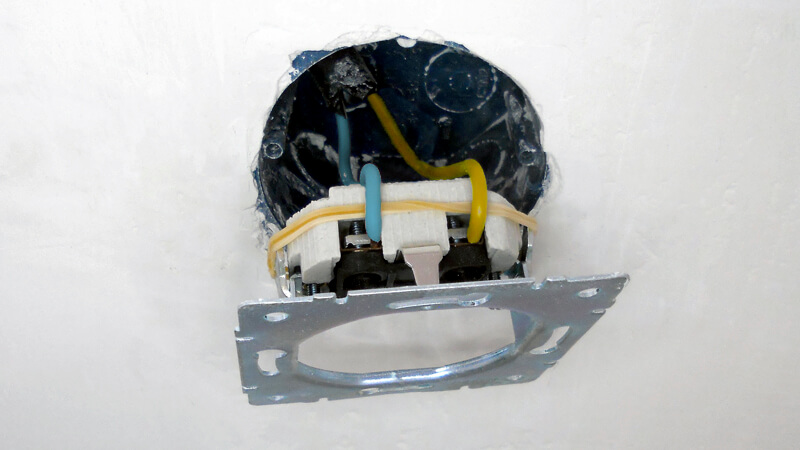

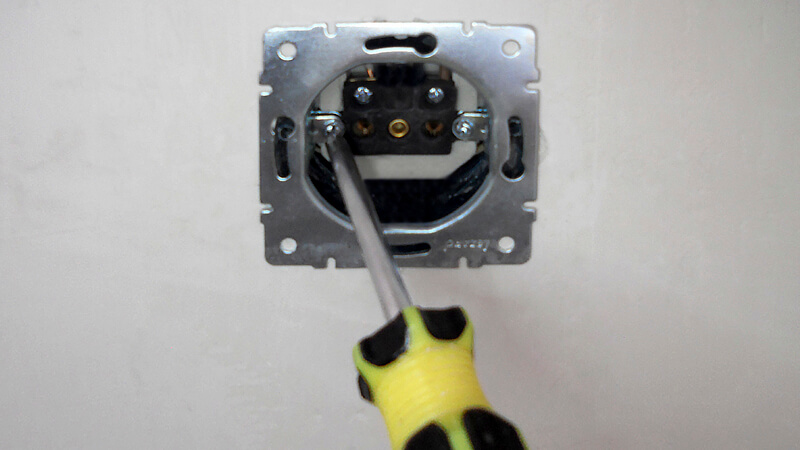

Как подключить обычную розетку

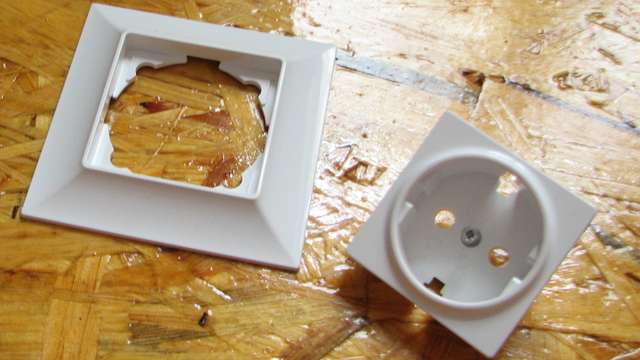

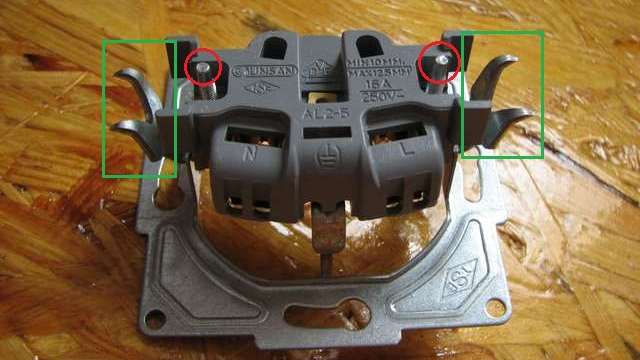

5. Установка изделия в коробку. В процессе монтажа следует избегать перекосов рабочей части, провода спрятать в подрозетнике, а устанавливаемое изделие закрепить с помощью винтов и прижимных лапок.

Как подключить обычную розетку
После надёжного закрепления всех деталей переходят к завершающему этапу – установке декоративной накладки и рамки. Для этого соответствующий элемент устанавливают на место и затягивают шурупы.

Как подключить обычную розетку

Теперь осталось только включить автомат и проверить работоспособность электророзетки.

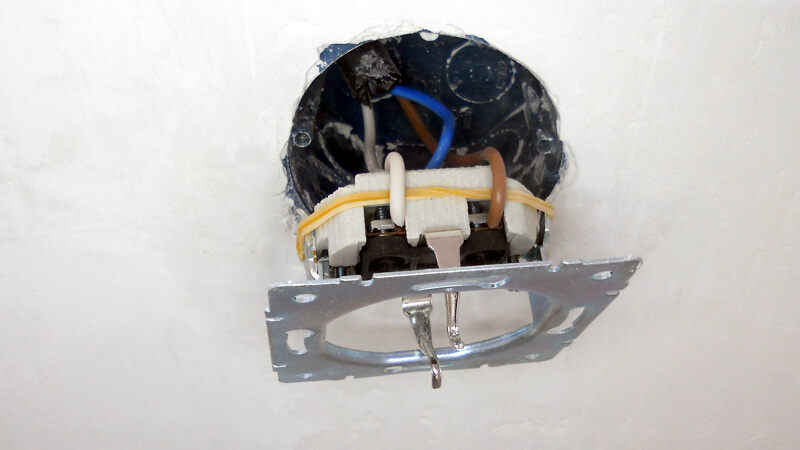

Как подключить розетку с заземлением

Перед тем, как подключить розетку с заземлением, тоже проверяется отсутствие тока в питающем кабеле. Следующие этапы похожи на начало подключения обычного варианта изделия, но с учётом наличия уже трёх проводов вместо двух. Для упрощения работы контакты современных кабелей защищаются с помощью разноцветной изоляции, обозначая заземление желто-зеленым цветом. Назначение одноцветных проводов определяют с помощью тестера.
После зачистки части кабеля соединяют с соответствующими контактами электророзетки: «фазу» – с правым, «нейтраль» – с левым, «землю» – с верхним.

Как подключить розетку с заземлением

Как подключить розетку с заземлением

Опасность неправильного подключения заключается в появлении определённого риска для бытовой техники. Любые повреждения нейтрали приводят к замыканию фазы на корпус любого, даже не работающего, а просто подключённого электроприбора.
После завершения работы следует проверить эффективность заземления. Для этого пользуются отвёрткой-тестером и мультиметром. Если индикатор прикасающегося к заземлению прибора загорается, подключение было выполнено неправильно – или изделие повреждено.

Как подключить двойную розетку

Как подключить двойную розетку
Способы, как подключить двойную розетку, зависят от её конструкции. У стационарных элементов для этого предусмотрены специальные контакты с зажимами. От монтажника требуется всего лишь выполнить соединение питающих проводов с разными токопроводящими пластинами.

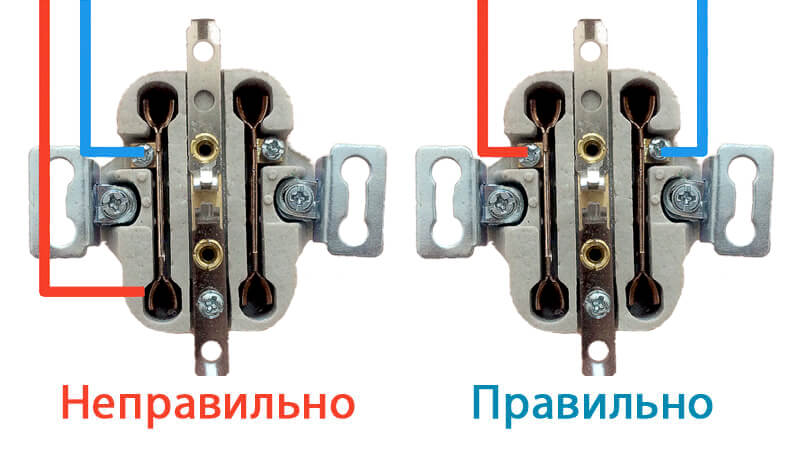

Как подключить двойную розетку
При подключении двух частей электрокабеля к одной пластинке может произойти короткое замыкание. Это приведёт к повреждению или выходу из строя и электроточки, и подключённого к ней прибора. Подключение сборного варианта двойной электророзетки не отличается от подключения целого блока, состоящего из 3, 4, 5 и более элементов.

Параллельное подключение двух и более розеток

Иногда требуется недалеко от смонтированной розетки установить еще одну, например, на другой стороне стены в соседнем помещении.

Параллельное подключение розеток

В таком случае концы нового провода подсоединяются параллельно уже подходящим проводам к розетке. Фазный провод должен быть подключен к правому гнезду розетки. Подсоединять к розеткам алюминиевые провода можно без ограничений, так как клеммы обычно покрыты хромом. Но если Вы подсоединяете параллельно еще одну розетку, то необходимо, исключить непосредственный контакт медного и алюминиевого проводников, или медный провод покрыть припоем (залудить). Если интересно, почему соединение алюминиевых проводов с медными не рекомендуется, то почитайте статью «Соединение алюминиевых проводов».

Монтаж розетки с заземляющим проводом

Когда в старом доме выполнялся современный ремонт, специалисты могли провести заземляющий провод, установить розетки, при этом кабель «земля» не был подключен. Нередкими бывают ситуации, когда во всем многоквартирном доме проводится улучшение электропроводки, и тогда кабель может стать востребованным.

Подобная ситуация значительно облегчает работу по монтажу розетки — важно только верно подсоединить все провода, соблюдая схему. Действия должны быть такими:

  1. Обесточить квартиру.
  2. Снять крышку со старой розетки, раскрутить крепления, вытащить рабочую часть устройства.
  3. Прикрутить новое устройство с заземляющим контактом (или закрепить старую, но начав с прикрепления заземления).
  4. Проверить правильность работы заземления индикаторной отверткой.

Установка розетки с заземляющим проводомКак подключить розетку с заземлением: монтаж, подключение + проверка

Для чего нужно заземление в квартире?

Заземление — это принудительное соединение электроустановок и оборудования с заземляющим устройством. По сути заземление призвано защитить человека (и животных) от опасного воздействия тока при пробое изоляции и подаче напряжения на корпус.

Читайте также:  Как почистить кондиционер дома самостоятельно: правила чистки фильтра своими руками

Предположим к розетке, не имеющей заземления, подключена стиральная машинка. При повреждении кабеля с большой вероятностью корпус машинки будет находиться под напряжением. Если человек прикоснется к корпусу, то его ударит током. Прохождение тока длительное время может нанести серьезные травмы или даже привести к летальному исходу.

Но если розетка будет заземлена и само заземление реализовано правильно, при прикосновении к корпусу стиральной машины под напряжением, человек получит удар током минимального значения (около 0,0008 А), который он скорее всего и не почувствует. Ток уйдет по заземляющему проводку в «землю». Поэтому, заземление розеток должно быть в каждом доме.

Заземление двойной розетки

Если двойная розетка предполагает применение одного общего подрозетника, то действия монтера по ее установке будут аналогичными. Заземляющий контакт, фаза и ноль подключаются по той же схеме, что и для одиночных розеток. Но когда двойную розетку делают из двух одинарных, порядок действий иной.

Разница в том, что блок розеток желательно скрепить между собой специальным шлейфом, а провода будут идти к следующей розетке от предыдущей. При нарушении работы провода в одном устройстве все последующие работать прекращают.

Чтобы не допустить этого, нужно проложить заземляющий кабель одним куском до самой крайней точки подключения. Напротив предыдущих розеток делают скрутки, а от них заземление будет направляться на соответствующие контакты.

Установка розетки своими руками

Итак, предположим, что кабель вы подключили и подвели к тому месту, где будет установлена новая розетка. Что дальше? Принципиально розетки бывают двух видов: встраиваемые и накладные.

как подключить розетку

Накладные розетки просты в установке. Колодка прикручивается к стене двумя саморезами.

подключить розетку своими руками

К ней подключаются провода, а сверху одним или двумя винтами прикручивается крышка.

как подключить розетку

Чуть сложнее дело обстоит со встраиваемой розеткой. Она устанавливается в специальные пластиковые подрозетники, которые утапливаются в стену.

подключить розетку своими руками

Углубления для подрозетников сверлятся коронкой.

как подключить розетку

Розетка закрепляется в подрозетнике при помощи фиксаторов.

как подключить розетку своими руками

Когда вы затягиваете регулировочные винты, фиксаторы расходятся в стороны, цепляясь за ребристые стенки подрозетника.

подключение розетки своими руками

Провода к этому моменту уже должны быть подключены.

как подключить розетку

Осталось прикрутить пластиковую накладку.

подключаем розетку своими руками

И монтаж окончен. Перед использованием проверьте работоспособность розетки вольтметром или лампочкой. Не забудьте также убедиться, что розетка зафиксирована надежно и не выпадет из стены при попытке вытащить из нее вилку.

как правильно подключить розетку

Теперь вы знаете как подключить розетку у себя в доме или на даче. Эта работа не сложна, и она не отнимет у вас много времени и сил. Вы всегда сможете сами правильно подключить розетку в любом удобном вам месте; например, возле компьютерного стола или в гараже. К тому же, вы сможете сэкономить на услугах электрика.

Различные варианты подключения розеток (схемы и пояснения)

Подключить розетку с заземлением и без него к действующей электросети можно самыми различными способами, а именно:

  • По схеме, предполагающей «запитать» розетку от распределительной коробки.
  • Включить розетку через автомат, расположенный в вводном шкафу.
  • Подсоединить ее к контактам учитывающего энергию электросчетчика.
  • Подать питание на ее контакты от цоколя лампочки (люстры).

Помимо этого можно подключить розетку от розетки, уже установленной в определенном месте. Каждый из этих способов коммутации нуждается в отдельных пояснениях.

Как подключить розетку от распределительной коробки

Чтобы подсоединить контакты розетки к проводам в распределительной коробке потребуется найти в ней провод в красной, белой или коричневой изоляции. На этой же клеммной планке к свободному контакту подводится и закрепляется провод от розетки. Затем следует отыскать планку, на которой собраны проводники в изоляции синего цвета и подсоединить к ее клемме вторую розеточную жилу. Если в ней предусмотрена заземляющая клемма – от нее протягивается отдельный провод до соответствующего контакта распределительной коробки, соединенный с полноценным заземляющим устройством.

Схема подключения розеток от распредкоробки
Схема подключения розеток от распределительной коробки

Подключаем розетку от автомата в щитке

Если предполагается установить отдельную розетку в линию питания стиральной машины или посудомойки, например – ее можно подсоединить через соответствующий автоматический выключатель, установленный в щите. Но перед тем как подключать розетки к автомату в щитке потребуется протянуть до них отдельный кабель, жилы которого рассчитаны на потребляемый «мощной» нагрузкой ток.

Подключение розетки от автомата в щиткеПодключение розетки от автоматаПодключение розеток от автомата

Для таких линий обычно выбирается кабель с сечением жилы не менее 4 мм кв., а автомат – с расчетом на токовую уставку 32 Ампера. Узнать о том, как подключают розетки в щитке можно и при рассмотрении обычных питающих линий, рассчитанных на «рядовые» бытовые потребители. В этом случае к одному линейному автомату подключают сразу несколько стандартных розеток на токовую уставку до 25 Ампер.

Самое простое решение — подключаем розетку от лампочки

Возможны ситуации, когда во время ремонта квартиры в одной из комнат требуется розетка для подключения электродрели, например, или любого другого электрического инструмента. Вместе с тем в помещении отключена силовая линия с установленными в ней розетками, а кабель осветительной части не обесточен. В этом случае единственный способ получить нужное напряжение 220 Вольт – подсоединить к розетке цокольные контакты отдельной лампочки на люстре или в бра.

Как подключить розетку от лампочки — пошаговая инструкция в галерее

Нам потребуется: лампочка, вкрученная в патрон с подключенным к нему кабелем от распредкоробки и выключателя.Откручиваем винт и отделяем крышку от розеткиПодготавливаем кабель для подключения розетки к лампочке. Зачищаем провода с обеих сторон.Подсоединяем два провода от кабеля на розетку. Какой куда — не имеет значения.Прикручиваем крышку розетки к ее корпусуПодсоединяем кабель от розетки к контактам на цоколе патрона. На эти контакты теперь будет приходить питание 220 В на лампочку и на розетку.Подсоединили кабель от розетки к контактам на цоколе патрона и собираем патрон.Розетка подключена к лампочке и будет работать при включенном выключателе

Для этого потребуется найти место подводки к осветительному прибору фазы и нуля (они обычно коммутируются через переходники с винтовыми зажимами). К ним следует подсоединить два длинных провода от розетки и разместить ее в безопасном месте. Для подачи напряжения от лампочки достаточно будет нажать на клавишу выключателя. Если пользователь не желает расходовать электроэнергию на освещение комнаты – один из отходящих в сторону лампы проводов следует отсоединить от переходника.

Подключаем розетку от лампочки с помощью переходника

Из лампочки делаем розетку — пошаговая инструкция в галерее

Подключаем розетку от счетчика

Чаще всего к такому варианту коммутации приходится прибегать в дачных условиях. При подключении розетки к счетчику необходимо учесть следующее:

    • В загородных домах и квартирах однофазный электросчетчик имеет четыре контактных болтовых соединения.
    • С его выхода напряжение поступает на общий автомат защиты по вводу, затем на УЗО (устройство защитного отключения) и далее на розетку.

Как подключить розетку правильно
Подключение розетки от счетчика через автомат

Важно! Подключение проводов от счетчика в сторону автомата защиты производится от его выходных клемм.

Установка розеточного блока

Внутренние розетки бывают одинарные и двойные. Но если вам нужно разместить в одном месте внутреннюю розетку на три гнезда и более, то необходимо использовать розеточный блок.

Розеточный блок представляет собой специальные одинарные розетки, которые объединяются в единую конструкцию общей рамкой.

Под каждую розетку блока устанавливается отдельный подрозетник. Питающий кабель подключается только к одной розетке в блоке, а остальные запитываются перемычками.

Схема подключения блока розеток
Схема подключения розеточного блока

Ниже представлено фото подрозетников в гипсокартоне для установки блока розеток. В соседних подрозетниках удаляют смежные заглушки для прокладки кабеля:

Группа подрозетников для монтажа блока розеток

На фото ниже пример розетки фирмы Sedna для розеточного блока:

Розетка Sedna для розеточного блока

А вот так выглядит рамка для розеточного блока на четыре гнезда:

Рамка для блока на четыре розетки

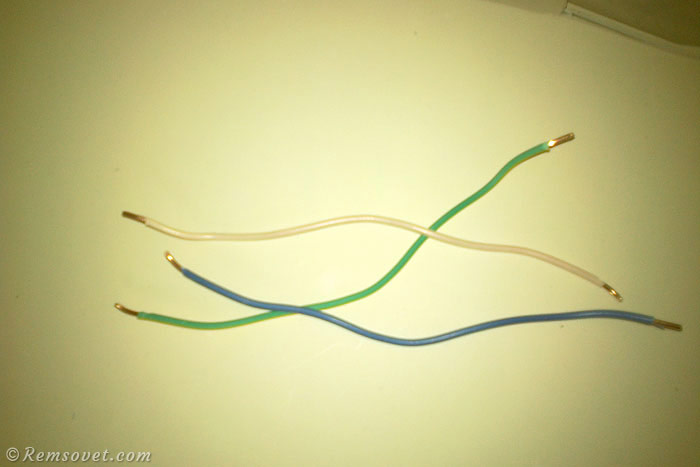

Как было сказано выше, для соединения розеток в блоке используются перемычки из жил кабеля:

Перемычки из кабеля для подключения розеток в блоке
Перемычки — фаза, ноль и заземление для соединения розеток в блоке

Места подключения жил кабеля в розетке:

Места подключения жил кабеля в розетке

Пример подключения розеток в блоке. На первую розетку заходит питающий кабель, а 2-я, 3-я и 4-я соединяются перемычками:

Пример подключения розеток в блоке

Все розетки установлены и подключены:

Все розетки в блоке установлены и подключены

Установка передних панелей розеток и рамки завершена:

Установка блока розеток завершена

Источники

  • https://kak-sdelano.ru/elektrica/kak-podklyuchit-rozetku-s-zazemleniem
  • https://okcomfort.com/elektrika/rozetki/kak-podklyuchit.html
  • https://StrojDvor.ru/elektrosnabzhenie/sxema-podklyucheniya-rozetki-ot-rozetki-s-3-mya-ili-4-mya-provodami/
  • https://sovet-ingenera.com/elektrika/rozetk-vykl/kak-podklyuchit-rozetku.html
  • https://poremontam.ru/elektrika/kak-podkljuchit-rozetku/
  • https://YDoma.info/ehlektrotekhnika/ehlektricheskie-izdeliya/electricity-elektricheskaya-rozetka-podklyuchenie.html
  • https://electric-220.ru/kak-podkljuchit-rozetku-s-zazemleniem
  • https://idealsad.com/kak-podklyuchit-rozetku/
  • https://FishkiElektrika.ru/kak-podklyuchit-rozetku-pravilno
  • https://remsovet.com/143-ustanovka-rozetok-svoimi-rukami.html

Понравилась статья? Поделиться с друзьями:
Bazliter.Ru
Adblock
detector
Gogetlinks12773
