Особенности пилорам

Сооружения состоят из бензопил. Их крепят в специальной тележке, которая в свою очередь оснащена роликами. Это позволяет передвигать инструмент по проложенному пути и обрабатывать древесину.

  • Цепные бензопилы используются в случае работы с круглым деревом. Они оставляют после себя много опилок.
  • Ленточные бензопилы распиливают бревна большого диаметра. Они универсальные, но разбрасывают опилки в разные стороны.

Не всегда целесообразно использовать готовые станции в домашних условиях. Лучше случае лучше создать мини пилораму из той пилы, которая есть под руками.

Какую пилу выбрать?

Все ручные бензопилы в принципе созданы для поперечного пиления. При этом режим работы с максимальной нагрузкой можно считать кратковременным. Самое толстое бревно редко превышает в диаметре 0,7- 0,9 м. За короткое время проводится поперечный распил. Далее ДВС какое-то время остывает, работает на холостых оборотах или глушится.

При продольном пилении требуется пропилить до 6 м. При этом бензопила работает с максимальной нагрузкой достаточно долгое время. По этой причине для таких пилорам подходят только надежные профессиональные бензопилы с большим ресурсом, с хорошей ремонтопригодностью.

Мощность ДВС должна быть от 5 л.с. и выше. Как исключение по мощности, можно использовать старые бензопилы советского изготовления. Например, «Дружба-2» (3 л.с.), «Дружба 4», 4 л.с. и другие модели. Это выносливые агрегаты, предельно простые в ремонте и обслуживании, широко использовавшиеся в свое время на промышленных лесоповалах. Тоже касается бензопил советской марки «Урал».

пилорама из бензопилы
Пилу Урал чаще всего используют для изготовления пилорамы своими руками, особенно в домашних условиях — дешево и практично.

Большой недостаток советских бензопил – тяжелый вес. Но как раз при использовании на пилорамах вес не имеет значения, пилы закреплены и их не приходится держать в руках.

Из современных бензопил можно рекомендовать профессиональные, оригинальные «Штиль», «Хускварна».

Никто не запрещает использовать и легкие бытовые бензопилы мощностью около 2-2,5 л.с или более мощную из бюджетной категории, например Kruger GCSK 35-45 или Штиль 180. Но законы физики и механики обмануть нельзя. Такие силовые агрегаты можно использовать только для распиловки мелких изделий, и на практике они в таком режиме долго не прослужат.

Как сделать пилораму из бензопилы своими руками: чертежи, варианты

Пользователю нужно вооружиться готовыми чертежами и схемами. Можно также просмотреть короткие видеоинструкции. Далее подготавливается место будущей самоделки. Лучше всего, если она будет размещена под навесом.
Пилорама из бензопилы своими руками

Первый вариант

Подготовьте следующие конструктивные части:

  • два швеллера, высота которых составит 140-180 мм, а длина 8 м.
  • две рельсы для будущей конструкции;
  • уголки, размер которых составит 40х40 мм и 50х100 мм;
  • труба для стяжки;
  • стальное полотно, толщина которого составляет 4-6 см, а длина 60 см;
  • шланги;
  • трубы, диаметр которых составляет 35-40 мм.

Пилорама из бензопилы своими руками, принцип изготовления

  1. Собирается основание, для чего используются рельсы и уголки.
  2. По длине этого основания через каждые 1-1,5 м сверлятся отверстия. Их диаметр должен составлять 14-16 мм.
  3. С отверстиями соединяются стяжки с помощью болтов.
  4. Создаются стойки из уголков, на которые крепится металлическая основа.
  5. Все элементы привариваются.
  6. Делается подвижная тележка: к металлическому полотну приваривается уголок, оно ставится на ролики. На верху плиты устанавливаются два уголка, а на них бензопила.
  7. Создается фиксатор бревен. Для этого крепятся подвижные шланги.

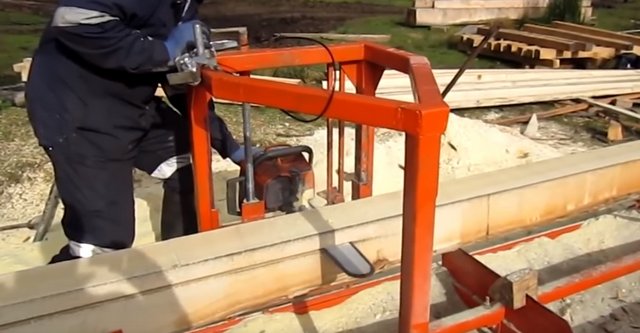

Установка цепного типа

Шинная пилорама своими руками по своему принципу работы очень похожа на ленточную, но в качестве режущего элемента в ней используется не ленточное полотно, а цепная пила.

Однако следует отметить, что конструктивно исполнение ее гораздо более простое, сама установка имеет меньшие размеры, используется меньшее количество требующих значительной регулировки частей — это в комплексе делает шинную мини-пилораму более простой в самостоятельном изготовлении и использовании, чем ленточная.

Начало процесса изготовления начинается также с подготовки рабочей площадки, на которой устанавливается металлический каркас будущей пилорамы таким образом, чтобы обеспечить к нему свободный доступ с любой стороны. Собирается каркас из профилированного металла, в котором просверливаются технологические отверстия (количество будет зависеть из необходимого шага). Теперь нужно смонтировать станину с ребрами жесткости. В результате основа станка собрана.

На каркасе собирают подвижную тележку, установив упоры, прокладки, зажимы и электромотор. Проверив работоспособность всех частей и элементов конструкции, можно устанавливать и натягивать цепь пилы и производить пробный пропил, производить регулировку и приступать к работе.

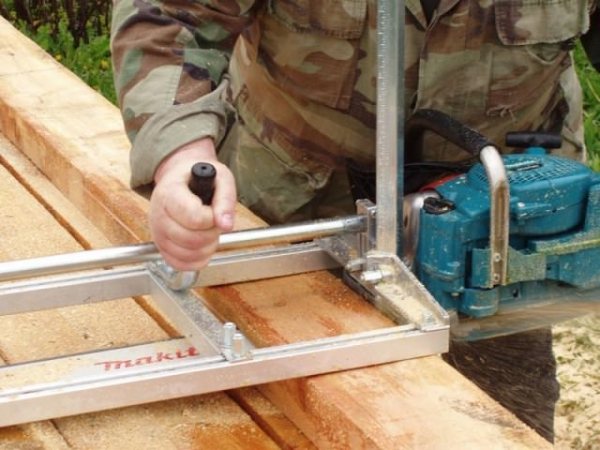

Инструкция по сборке простой ручной пилорамы

Одним из самых простых и быстрых способов раскроить кругляк на доски является ручное приспособление для продольного горизонтального реза бензопилой на постоянную толщину. Лёгкость, простота и экономия обеспечиваются за счёт отсутствия основания, куда укладывается бревно. Фактически это отдельно взятая режущая часть заводских станков, только приводится в действие она мускульной силой оператора, который ведёт приспособление вдоль ствола, распиливая его. При распиловке бревно достаточно приподнять на козлы или даже просто два бруса по краям.

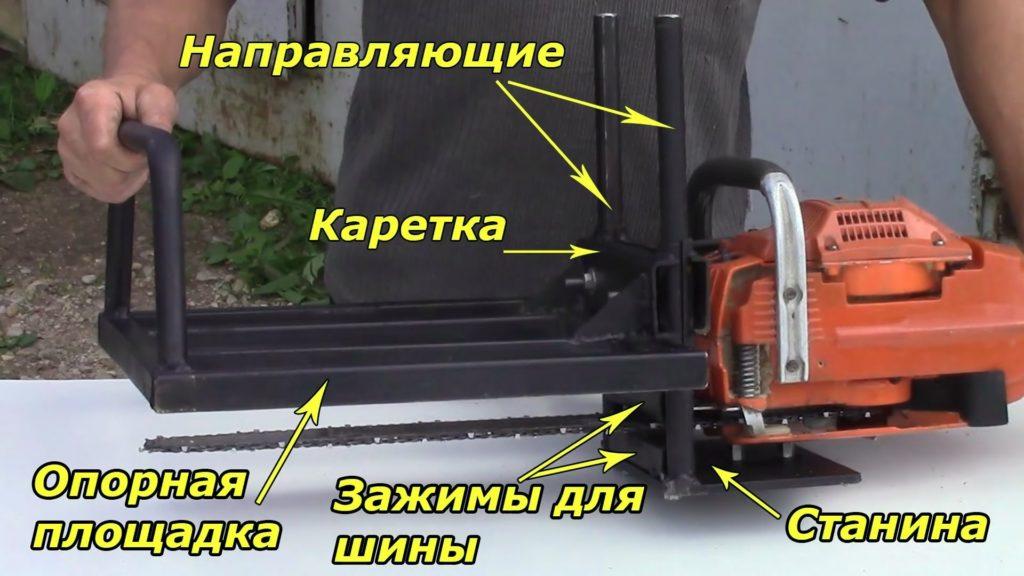

Описание рамы для бензопилы

Устройство содержит минимальное число деталей. Все они скрепляются сваркой или гаечно-резьбовыми соединениями:

  1. Станина — представляет собой основу инструмента. Именно к ней крепится бензопила. Выполняется из стального листа толщиной 5 — 8 мм.
  2. Направляющие — привариваются к станине. На них держится вся конструкция с регулировкой толщины спила. Для них лучше использовать две круглые трубки толщиной не менее 3-х мм.
  3. Зажимы для шины — одна планка зажима приваривается к станине, другая соединяется с ней двумя болтами. Заведя шину между губками зажимов и затянув их, можно зафиксировать пильную гарнитуру и уменьшить нагрузку на узел крепления шины к бензопиле.
  4. Каретка — узел, регулирующий толщину срезаемой со ствола доски. Представляет собой две планки с полукруглыми пазами под диаметр направляющих труб. Затягиваются болтами и гайками.
  5. Опорная площадка — составляет единое целое с кареткой, крепится методом сварки с косынками или кронштейнами. Движется поверх отпиливаемой части, не позволяя полотну отклоняться от заданной траектории. Оснащается рукояткой для удобства удержания.

Изготовление основы

Станина вырезается из стального листа. Её размеры — 160 мм длина и 220 ширина. Удобнее всего это делать плазморезом, но если его в хозяйстве нет, то сойдёт и обычная болгарка. Главное — не забыть снять фаску с заготовки для красоты и безопасности. В пластине сверлятся отверстия для крепления зажимов и самой пилы. Для удержания последней можно сделать прорезь болгаркой, а затем облагородить напильником. Это позволит делать небольшие смещения, регулируя вылет шины на станке.

Для направляющих можно взять обычную полудюймовую водопроводную трубу. Соблюдая прямой угол, их приваривают к станине строго вертикально. Места соединения лучше хорошенько обварить, так как это место испытывает значительные нагрузки.

Цепи для продольного пиления

Форма зуба любого режущего полотна для продольной и поперечной резки древесины отличается. Тоже касается и цепей бензопил. У ножовки или двуручной пилы для обычного, поперечного пиления зуб расположен прямо, под 90 градусов (по своей оси) к полотну.

У полотен для продольного пиления зуб наклонен вперёд. У цепей бензопил для продольного пиления другой угол заточки. В продаже можно найти такие цепи. Но требуются они достаточно редко, поэтому большого выбора их в свободной продаже нет. Приходится искать. К тому же среди разнообразия цепей для разных моделей и брендов подобрать подходящую цепь ещё труднее.

Когда не удается найти такую цепь, перетачивают старые для поперечного пиления. При этом меняется угол заточки с обычных 30 градусов на 10, иногда даже на 5 градусов (почти перпендикулярно по отношению к оси движения цепи).

Пилить вдоль волокон (продольно) цепи с обоими (30 и 5 градусов) углами заточки будут примерно с одинаковой скоростью. Но при более остром угле для поперечного пиления в 30 градусов цепь склонна находить в древесине места с наименьшим сопротивлением между волокон и непредсказуемо уводить пропил в эту сторону. В итоге шина может выгибаться, делать кривой срез или заклинить.

Как правильно пилить доски на самодельной пилораме

Если мастер справился с изготовлением самоделки, то разобраться, как она работает, не составит большого труда. Однако при пилении нужны не только умения и навыки, но еще и соблюдение техники безопасности. Кроме того, нельзя работать с бензопилой без защитной амуниции, в основании которой входят очки, каска с наушниками, перчатки, специальный комбинезон и боты с железным носком. Инструкция по первому запуску и работе на пилораме из бензопилы следующая:

  1. Для начала нужно проверить установку. Все соединения должны быть надежными, а инструмент должен прочно крепиться к станине
  2. Перед закреплением инструмента на станине нужно убедиться в том, что бензобак и масляный бак имеют достаточное количество топлива. Баки должны быть полными, так как инструмент эксплуатируется под углом 90 градусов
  3. После прочного закрепления инструмента, нужно приступать к фиксации бревна. Даже если используется мобильная установка, то бревно должно быть надежно закреплено, чтобы в процессе воздействия инструментом, оно не смещалось и не вибрировало
  4. Выставляется необходимая толщина распила досок
  5. Запускается бензопила только после того, как она будет закреплена на станине. После этого нужно медленно подносить ее к заготовке
  6. Зафиксировать курок бензопилы на оборотах выше средних, и приступать к распилу. При пилении нужно быть внимательными, так как не исключается возникновение ударов
  7. Перемещать бензопилу нужно медленно, чтобы инструмент работал в половину нагрузки

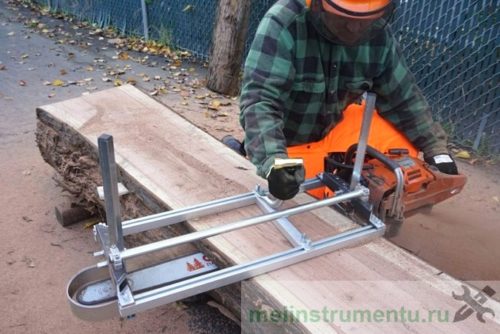

Как пилить доски самодельной пилорамой с пилы

Это важно! Распиливание досок на самодельной пилораме нужно осуществлять медленно и аккуратно, иначе малейшее неверное движение может стать причиной получения серьезных травм.

Третий вариант — изготовление самодельной пилорамы из бензопилы

Сделать мобильную пилораму из бензопилы нетрудно, и не затратно, в отличие от стационарного устройства. Однако есть у них большой недостаток — это необходимость держать инструмент в руках или перемещать его практически вручную. Поэтому рассмотрим еще один вариант изготовления пилорамы из бензопилы своими руками, который является одним из самых универсальных.

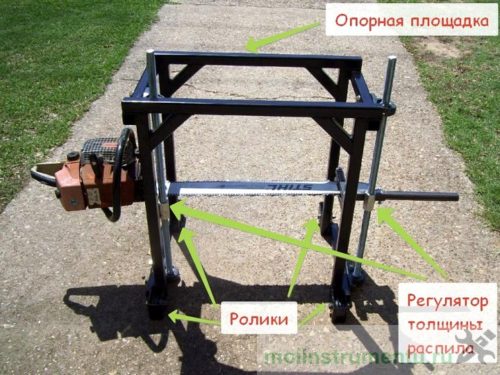

Пилорама из бензопилы разновидность

На фото представлена модель такого устройства, изготовить которое сможет любой желающий. Конструкция хотя и простая, но требует немало усилий для изготовления. Пользоваться ею просто, для чего изначально нужно положить бревно на ровную поверхность, подкатить станок к заготовке, выставить толщину распила, и приступать. Перемещается станок вдоль заготовки, осуществляя распиливания досок нужного размера.

Это интересно!Такой тип самодельного устройства является чем-то средним между мобильными и компактными пилорамами из бензопилы и неподвижными агрегатами, в которых инструмент закрепляется на подвижном основании и перемещается по направляющим рельсам.

Какие бывают самоделки и как их сделать, вы теперь имеете представление, поэтому можно приступать к их реализации. Это самые простые, легкие и не затратные пилорамы из бензопил, сделать которые может каждый желающий.

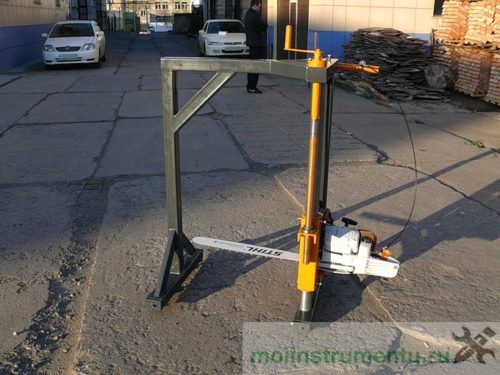

Пилорама из пилы

Ориентировочная цена

Изготовить самодельную пилораму из бензопилы дешевле, чем купить готовое оборудование. Чтобы самостоятельно смастерить лесопилку, потребуется от 5 000 до 15 000 рублей. В эту сумму входят:

  1. Бензопила — 9 000 р. Можно приобрести электропилу, ее цена гораздо дешевле — 5 000 р.
  2. Механические домкраты 2 шт. — 1500 р.
  3. Дополнительные затраты — 4600 р.

Лесопильное оборудование

Чертежи аналогов Логосоль

Имея в наличии чертежи и изучив видеоинструкцию, самостоятельно изготовить конструкцию для обработки бревен, досок и реек довольно просто. Перед началом работ необходимо выбрать подходящее место. Установить пилораму из бензопилы можно в старом сарае, гараже, ангаре или даже просто под навесом. Если помещение для агрегата будет закрытым, то следует позаботиться о вытяжке.

Для изготовления конструкции кроме бензопилы понадобятся:

  • два швеллера длиной в 8 метров и высотой в 140-180 миллиметров;
  • две рельсы;
  • уголки 50х100 мм и 40х40 мм;
  • отрезки водопроводной трубы в 25 см в качестве стяжек;
  • плита из стали толщиной в 4-6 см и длиной в 60 см;
  • подвижные шланги;
  • трубы с диаметром в 35-40 мм.

Изготовление своими руками пилорамы следует начинать со сборки основания из перевернутых подошвой вверх рельс и уголков 50х100 мм. Устанавливаться они должны строго параллельно полу, поэтому нужно воспользоваться строительным уровнем.

Далее выполняются следующие работы:

  1. По длине основания, согласно чертежу, сверлятся отверстия с шагом в 1-1,5 метра и диаметром в 14-16 мм.
  2. Затем по количеству отверстий берутся стяжки, которые соединяются при помощи болтов.
  3. Из металлических угольников изготавливаются стойки и на них ставится основа. Расстояние между крайними стойками и основой должно быть около 100 см.
  4. Чтобы конструкция была более жесткой, раскосы между стойками можно приварить.

После того как основа будет выполнена и установлена, необходимо своими руками сделать подвижную тележку. Для этого

40х40 мм и изделие ставится на ролики или подшипники. Сверху плиты приваривается два уголка, к которым крепится бензопила.

Пилорама из бензопилы своими руками чертежи и фото

На последнем этапе работ по изготовлению самодельной пилорамы необходимо сделать конструкцию для фиксации бревен. Для этого подвижные шланги и трубы следует расположить на необходимой высоте и закрепить их.

Первый вариант самодельной пилорамы из бензопилы готов. Существует еще один способ изготовления своими руками агрегата для обработки древесины. Инструменты и чертеж для него понадобятся те же, однако, сама конструкция более доработана.

Дополнительно: Бензопилы Урал — модели их характеристики, особенности

Состоит конструкция из четырех главных узлов:

  1. Пилы с приводом.
  2. Механизма для регулирования толщины изготавливаемой доски.
  3. Механизма для передвижения пильной части конструкции.
  4. Устройства для фиксации бревен.

Так как бензопила с рабочим двигателем и режущими зубьями в уже есть в наличии, необходимо будет сделать своими руками только оба механизма и устройство для фиксации бревен.

Механизм для регулирования толщины досок.

Распиливаются бревна посредством поднимания или опускания основания, которое должно быть приварено к пластине с помощью четырех гаек с согнутыми краями. Вверху этого устройства необходимо установить контргайки, которые нужно затягивать после того, как агрегат будет настроен на нужную толщину обрабатываемого материала.

Механизм для передвижения пилы.

Пила в конструкции перемещается вдоль рамы по направляющим уголкам, расстояние между которыми должно быть в 50 см. К стойкам необходимо приварить два ролика или подшипника на 20 мм. Нижний ролик должен удерживать пилораму от подъема, а верхний следует опереть на направляющий уголок.

Устройство для фиксации бревна.

На таком агрегате бревна крепятся с помощью двух гребней – неподвижного и перемещающегося посредством винта. После того как материал для обработки будет установлен, перемещающийся гребень винтами закрепляется в неподвижном состоянии. Теперь можно начинать смело эксплуатировать самодельную пилораму, выполненную из бензопилы.

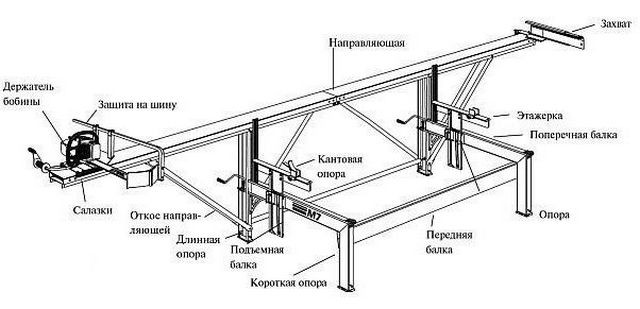

На фото представлен чертеж, где обозначены основные части конструкции

В первую очередь собираем основание, состоящее из двух рельс. Их переворачивают дном вверх и крепят к ним большие уголки. Крепить необходимо параллельно полу, причем желательно удостовериться в параллельности при помощи уровня, чтобы достигнуть большей точности.

Потом необходимо просверлить отверстия диаметром 15 мм. на расстоянии 1 м. друг от друга. К полученным отверстиям крепятся на болтах стяжки.

Начинаем изготавливать стойки, которые будут держать основу. Чтобы самоделка была жесткой и не шаталась, прихватите сваркой уголки между стойками. Не забудьте приварить защиту на шину.

По завершению работ с основой, приступаем к передвижной тележке. Берется стальная пластина и внизу нее приваривается маленький уголок, а потом само изделие устанавливается на колесики, ролики или подшипники. Сверху нужно приварить два уголка, которые станут держателями пилы.

Обязательным станет самодельный зажим для фиксирования бревен, к изготовлению которого приступаем после доделки основы. Здесь все предельно просто – закрепляем на необходимой высоте подвижные шланги и трубы.

Пилорама из бензопилы своими руками чертежи и фото

Портативная минипилорама по чертежу готова. На фото видно простую конструкцию

По чертежам сразу скажу, под каждый случай делаются индивидуальные чертежи. Ведь я же не знаю какой именно вы бензопилой будете пользоваться. Второе это мне не известно какой материал у вас имеется, я напишу к примеру уголок, а у вас имеется труба, которая вполне сгодится. Поэтому расчерчиваем всю схему, за основу беря выше показанные чертежи.

Что нам понадобиться?

  1. Сварочный аппарат, электроды;
  2. Пиломатериалы, столбики, шурупы, гвозди;
  3. Бензопила, электропила или просто электродвигатель;
  4. Удлиненные шины с цепями, если будете пилить лес больших диаметров, про это ниже;
  5. Материал для изготовления корпуса, желательно уголок, так как он довольно устойчив к вибрациям;
  6. Ролики и направляющие;
  7. Шнур, бельевая веревка или тросик для продвижения пилы во время пиления;
  8. Подшипники для роликов.

Какой материал выбрать для изготовления корпуса? Общепринятым считается безусловно металл. Он хорошо выдерживает тяжесть бревен, устойчив при изменении влажности.

Еще одним более дешевым и экономным вариантом использования в качестве материала можно считать древесину. При качественном креплении на шурупы и саморезы, древесина будет легко выдерживать нагрузку от тонкомерной древесины.

Готовые станины и мобильные насадки

Современный рынок предлагает множество вариантов станин для таких пилорам, от простейших зажимов (насадок) стоимостью около всего 3000 руб. до станин по типу ленточной пилорамы по цене около 50 000 руб. Последние – достаточно хлипкие на вид конструкции с большой вероятностью вибраций во время работы. В ней ничего сложного. Собрать такую конструкцию при наличии подручного материала вполне можно своими силами.

Если использовать более мощный металлопрокат, сама конструкция будет значительно прочнее и надежнее предлагаемой по достаточно высокой цене.

пилорама из бензопилы

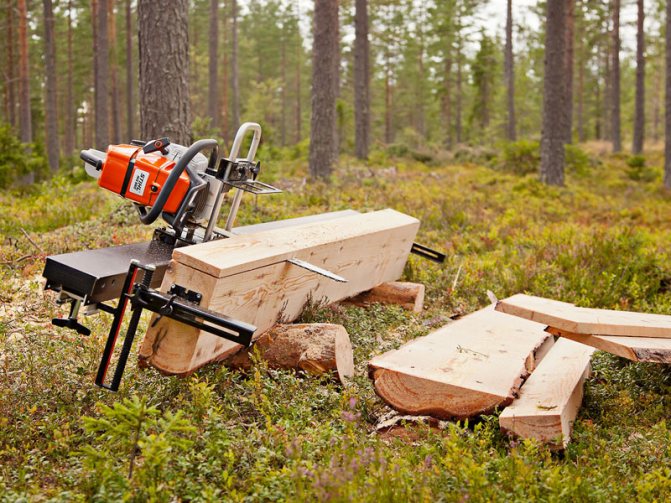

Простейшая насадка для продольного пиления.

Как вариант, такую насадку можно использовать как готовый узел при сборке самодельной пилорамы. Она дает возможность вертикально поднимать и опускать режущую гарнитуру относительно бревна. Остается организовать перемещение насадки по горизонтальным направляющим самодельной станины.

Мобильная каретка для продольного распила бревен на базе бензопилы Хускварна 142

Автор видео рассказывает, как он сделал на базе бензиновой пилы Хускварна 142 мобильную каретку для продольного распила бревен. С помощью этой пилы и каретки он распустил очень большой объем материала и построил целый дом. Видео содержит, все необходимое для изготовления приспособления своими руками. Рекомендуем к просмотру, очень полезно.

Видео про насадку из магазина

Что за приспособления продают в магазине, можно посмотреть в этом видео.

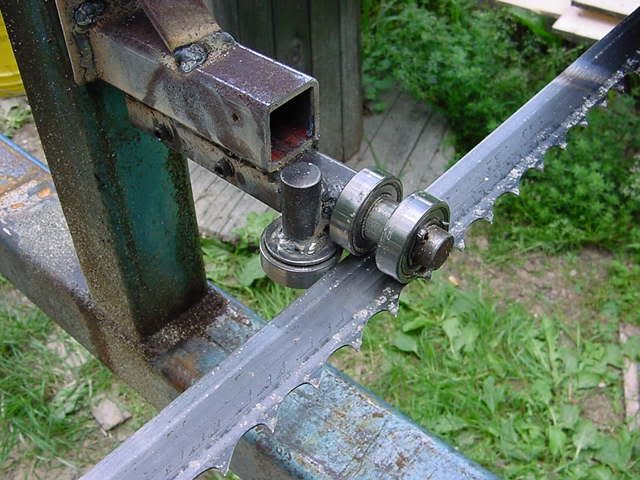

Виды ленточных полотен

Необходим грамотный подход к выбору оборудования для распилочных работ. Чтобы при эксплуатации не возникало проблем, надо правильно учитывать технические характеристики, допустимую область применения, возможности инструмента. Не последнюю роль играют параметры зубцов, размер полотна и качество заточки режущей кромки.

Разнообразие пил может смутить даже опытного мастера. В зависимости от того, что они обрабатывают, их принято разделять на типы. Это может быть:

  1. Обработка дерева.
  2. Резка камня.
  3. Работы по металлу.
  4. Распилка синтетического материала.


При работе с металлом или камнем нужно использовать инструмент, в котором присутствуют сверхпрочные сплавы. Иначе возможны случаи поломки, брак при обработке деталей или разрыв режущего полотна. Прежде чем самостоятельно собирать или приобретать подобное оборудование, нужно определиться с основными рабочими задачами и оценить объем предстоящих работ.

Если необходимо выполнить значительный объем работ различной направленности, связанный с использованием дерева, досок, тогда придется применить распиливание. Для этого понадобятся как бревна, так и инструмент для обработки — пилорама.

Какую бензопилу можно использовать для переделки?

Для переделки бензопилы можно брать любую модель. Но при выборе особенное внимание надо уделить мощности изделия, так как от этого зависит его дальнейшая функциональность. Подходят инструменты с мощностью от 2 л.с., такие как «Штиль», «Урал», «Дружба» и т.д.

Чтобы успешно собрать пилораму необходимы умения читать чертежи и схемы, а также определенные навыки работы с инструментом.

Крепеж под сырье

Строго по разметке и предварительно проставленным размерам внутри рельсового пути, устанавливается крепеж под сырье. Это длинная рама, которая по двум сторонам обеспечена разного рода зажимами и фиксаторами.

Необходимо произвести установку точно и качественно, чтобы уложенное на основание бревно было распущено на доску безопасно, без передаваемых вибраций, а также очень ровно.

Нужно понимать, что крепления должны быть концевыми или частичными, но не круговыми, типа хомутов вокруг бревна, ведь так шина с цепью не смогут выполнять свою работу по распиловке.

Также, крепеж можно предусмотреть из нескольких отдельных частей, например, крепеж общей длиной в 2 метра разбить на две равные части, по 1 метру, и оставить между ними просвет в несколько сантиметров. Это нужно для удобства последующей обработки готовых пиломатериалов, например, общему разделению их на равные части, даже на те же две половины.

Введение

Кризис заставляет взглянуть на старые процессы новыми глазами. Где то закрываются лесопильные заводы, а где то наоборот решают открыть лесопилку. Как правило открывают лесопилку в последнее время частники, у них и издержки ниже и эффективность повыше. Тут и бизнес план лесопилки не нужен, но если пригодится то вам сюда!

При открытии своей лесопилки существует несколько вариантов как это лучше сделать:

  • Купить недорогое оборудование;
  • Сделать самому.

Опять же для строительства дома и получения 3 — 5 кубов досок, покупать лесопилку за 50 — 150 тысяч ну просто транжирство какое то. Ведь наши доски то будут стоить в разы дешевле 18 — 30 тысяч рублей.

Пилорама из бензопилы своими руками чертежи и фото

Выход есть, сделать пилорамку из бензопилы. Это у вас не займет много времени если вы обладаете руками которые растут у вас из нужного места. Кроме того она вам послужит верой и правдой долгое время, ведь своя пилорама это сегодня довольно выгодный бизнес.



Особенности создания самоделок из бензопилы «Дружба»

Пилорама – это имеющий внушительные размеры

, поэтому перед началом его сборки следует тщательно продумать место его эксплуатации. Оно должно быть хорошо освещенным, проветриваемым и иметь свободное пространство. Значительно облегчит процесс обработки материала находящийся рядом склад для готовых досок.

Для пилорамы с электрическим двигателем следует очень внимательно устанавливать необходимые переключатели и автоматы, а также делать монтаж проводки.

Так как наиболее опасными элементами агрегата являются все его режущие и подвижные части, то при сборке конструкции именно им следует уделить особое внимание.

Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции.

Даже самодельная мини пилорама обладает значительными размерами, поэтому для ее установки нужно пространство. Продумать месторасположение таким образом, чтобы оставалось свободное пространство для работы с бревнами.

Если вы использовали электродвигатель от электропилы, то примите меры безопасности и уберите провода подальше от рабочей зоны. Использование электродвигателя имеет свои достоинства, а именно экономиться топливо и отсутствуют вредные выбросы. А минусом можно считать привязанность к месту, где есть розетки, а также использование проводов и удлинителей.

Пилорама из бензопилы своими руками чертежи и фото

Конструкция мини пилорамы простая, но все таки необходимо очень аккуратно обращаться с режущим инструментом и его движущимися частями.

Какие нужны детали для пилорамы из бензопилы своими руками

Для того, чтобы заняться переделкой бензопилы понадобятся следующие инструменты:

  • два швеллера по 8 м. и высотой в 140-180 мл;
  • две рельсы;
  • уголки 50х100 мм и 40х40 мм;
  • части трубы в 25 см в качестве стяжек;
  • металлическая плита с толщиной 4-6 см и длиной в 60 см;
  • подвижные шланги;
  • трубы с диаметром в 35-40 мм.

Моя домашняя лесопилка: Logosol M7

История началась в 2010 году, когда у меня появилась первая пилорама от Logosol – М5 с электропилой Е5000. Она была накрыта большой палаткой из ПВХ и там, с помощью ломов и такой-то матери (по неопытности как без этого) пилились бревна – мы строили каркасное здание для мастерских размером 10х12 метров. В итоге цех построили, пилорамой пользоваться научились, распустили 20 кубов леса, не сломали ничего. Поначалу даже работали шиной и цепью на 1.6 мм, дилер такую продал. Правда, потом выяснил, что надо на 1.3 мм и дело пошло значительно ловчее.

Однажды приехал в центр Logosol за цепным маслом и цепями и увидел воочию М7. Решение о продаже «старушки» М5 было принято на месте. Вскоре ее место занял красавец-станок с коричневой анодировкой, плюс в скором времени появился и логофрез. Разница между М5 и М7 значительна, это можно увидеть на сайте Logosol, в основном изменения касаются эргономики и увеличения прочности рамы.

Изначально М7 была установлена на бревенчатом основании с кирпичными столбиками, в итоге это сказалось на качестве производимого лафета: из-за неравномерной просадки основания раму гнуло под нагрузкой.

Решил, что хватит идиотничать и занялся капитальной стройкой. Была залита армированная плита 10х4 м толщиной 10 см с ребрами жесткости по периметру, сверху установлен каркас из плит OSB с утеплением 10 см пенопласта и т.д.

Пилорама крепится к бетонному основанию с помощью болтов М8, что придает необходимую жесткость и устойчивость всей конструкции. Дополнительно установил стандартные откосы в те места, которые, по опыту, все-таки слабоваты.

Теперь ни о каких проседаниях и «гуляниях» не может быть и речи. Еще заказал опциональный магнит для шины на дугу безопасности, это центровая вещь – точность повысилась и лафет выходит почти идеальных размеров (разброс 2-3 мм на 6 метрах. ). Магнит – это наше все.

Для удобства выставления бревна под первый рез установил лазер – он указывает линию распила на комле в реальном времени (это нужно для удобства пользования шаблоном).

Отдельной статьи заслуживает настройка пилорамы.

С самим станком вроде бы все, после занялся, так сказать, инфраструктурой. Сделал подиум для леса, вмещает 25-30 кубов, так же выстроил приемник для лафета и прочих досок с противоположной стороны цеха. Установил лебедку на 300 кг, рольганги и роликовые опоры фирмы Jet, очень неплохие штуки, рекомендую.

Теперь никаких проблем с доставкой бревен на распиловку и извлечением готовой продукции нет, чему рад несказанно. Смонтировал на пилу и логофрез систему центрального стружкоудаления, проблема опилок решилась очень элегантно, теперь надо запастись большими мусорными мешками. Стружоотсос включается одновременно с подачей питания на пилу или фрезер, удобно! Про электроподачу Е37 умолчу, это вообще космическая вещь.

Теперь расскажу о необходимом инструменте и расходниках для работы на М7. Очень нужная штука это кантователи, у меня их два: один фирмы Stihl, другой Logosol, оба выполняют свои функции отлично, но Logosol считаю поудобнее, потому что крюк у него с пружинкой. Stihl очень крепкий, силовой, самое то растаскивать бревна. Так же нужно хорошую струбцину с широким захватом, чтобы прижимать лафет во время распиловки к раме, стандартные зажимы вгрызаются каждый раз по-разному и во время процесса бревно норовит крутнуться – это критически важный момент и за этим нужно следить.

Необходимы хорошие наушники от шума (у меня активные и пассивные Peltor), защитные очки, рабочие перчатки. Крайне необходимо использовать качественное масло для смазки цепи от Stihl – жить в доме, пропитанном отработкой или еще какой нефтяной гадостью было бы неприятно. Поэтому – только специальная смазка и точка.

Также у меня на Е5000 стоит опциональная система подача воды для охлаждения режущей гарнитуры, это добавляет долговечности шине и цепи.

На некоторых «забугорных» сайтах пишут про использование Fairy с водой в таких системах, но снова обрабатывать дерево какой-то химией – ну его. Поставил шину американской фирмы Cannon, цельнофрезерованную, вещь зачотнейшая!

Так же крайне необходим заточной станок для цепей фирмы Oregon или похожий и напильник для правки шины, лучше всего Pferd. Цепи можно покупать обычные и перетачивать под 10 градусов или же брать у дилера готовые. Я просто запасся нужными цепями впрок, а в принципе планирую прикупить бухту.

В планах оборудовать этажерки автоматической системой подъема и опускания с главного пульта с помощью шаговых двигателей, осуществить это довольно просто, нужны только движки и хороший фрезеровщик, еще поставлю моторчик на пилу 8кВт и кран для удобной работы с лафетом.

PS: Вы спросите для чего это все, зачем? «Он ведь резиновый», «рама из теста», «отстой», «выброшенные деньги» (цитирую рунет) и так далее. Я скажу так: каждый имеет право на собственное мнение (и кривые руки, уж извините), но шведы станки делать умеют, это раз. Logosol обычно делает очень хорошие станки – это два. Невзирая на недостатки конструкции он способен пилить очень четко, это три. И четвертое: не нужно пытаться делать на этой пилораме то, для чего она не создана, как то:

– пытаться пилить сотни кубов досок и отправлять их на рынки Москвы (сгорите на работе)

– пилить на неотрегулированной пилораме тупой цепью и крыть шведов за их «хваленое качество»

– пытаться делать объемы с помощью бензопилы Stihl 660 (проще выпить йаду)

– перегружать пилораму большими диаметрами (она комфортно пилит до 35 см)

Самодельная пилорама — отличная альтернатива

Во всемирной паутине представлено большое количество разнообразных пилорам на базе бензопил и как правило, они имеют схожую основу. Общим для них является подвижный режущий элемент, который закрепляется в тележке. Движение тележки осуществляется по заранее проложенным рельсам.

Пилорама с шиной от бензопилы

Режущая часть, к примеру, из бензопилы «Дружба» ввиду отличных эксплуатационных характеристик эффективно справиться с поставленной задачей по распиловке кругляка. Если планируется большие объёмы работ, можно установить ещё более мощную цепную пилу «Урал».

Достоинства бензопил отечественного — один из немногих советских брендов, получивших мировую известность и признание. В далеком 1958 году на Всемирной выставке ЕХРО пила получила «Золотую медаль».

И, хотя среди покупателей бытует мнение, что данная модель уже давно морально устарела, агрегат «Дружба-4» всё же имеет актуальность использования в качестве основной режущий части домашней пилорамы благодаря тому, что:

  • Детали корпуса изготовлены из высококачественного алюминиевого сплава;
  • Модель отличается высокой производительностью;
  • Наличие механического тормоза цепи ;
  • Исключительная надежность двигателя.

Бензопила «Урал» унаследовала от легендарной «Дружбы» надежность и качество. Современные модели Пермского завода пользуются стабильным спросом у покупателя.

  • Бытовые пилы имеют упрощенную конструкцию (легко использовать без должного опыта);
  • Бензопила « Урал » обладает более высоким показателем мощности (5 лошадиных сил, у «Дружбы» — всего 4);
  • Простота ремонта.

Самодельное оборудование

Самодельная шинная пилорама представляет собой агрегат, который осуществляет распиловку леса цепью, закреплённой на шине. Поэтому во многих источниках такую установку называют самодельной цепной пилорамой.

Пилорама с шиной от бензопилы

Процесс пиления происходит в результате работы двигателя. Сам мотор может быть как бензиновым (дизельным), так и электрическим. Главным положительным фактором установки бензопилы на каркас является то, что пила может быть в любой момент снята и использована по изначальному предназначению.

Эскизы и чертежи

Чтобы домашний распиловочный агрегат трудился без сбоев, его нужно собирать, используя только качественные понятные чертежи. Это необходимо в первую очередь с точки зрения безопасности, чтобы в дальнейшем смонтированное оборудование не вызывало нареканий в процессе эксплуатации и не представляло угрозы здоровью хозяина.

Чертежи и размеры несложно отыскать в сети интернет, затем распечатать или срисовать. Важно чтобы план сборки пилорамы содержал основные элементы:

  • Рельсы;
  • План крепления основания;
  • Передвижная конструкция и закрепленная на ней бензопила.

Пилорама с шиной от бензопилы

Кроме того, в обязательном порядке необходимо предусмотреть зажимы для бревен. При сборке пилорамы необходимо постоянно контролировать уровни, а по завершении установки проверить устойчивость всего оборудования.

Нюансы установки пилорамы

Сложностей с выбором места под пилораму обычно не возникает. Тут всё на усмотрение хозяина в зависимости от целей и задач, которые возлагаются на самодельное оборудование. Необязательно для пилорамы задействовать пустующий сарай или гараж, возможно, вполне достаточно где-нибудь на хоздворе соорудить простенький навес.

Установка основания может осуществляться на подготовленный бетонный пол, но в любом случае потребуются элементы крепления: анкерные болты, армирование фундамента, сварка и т. д. Затем по основанию прокладывают рельсы, которые устанавливают при помощи боковых креплений.

Подвижный элемент самодельной пилорамы

Подвижный элемент представляет собой обычную раму, которая должна двигаться по рельсовому маршруту вперёд и в обратном направлении. Обычно элемент должен находиться на роликах, которые прикреплены к раме. Сама роликовая система должна быть закреплена на полозьях.

Подвижный элемент одновременно служит несущей частью, на которой устанавливается бензопила. Тут же находятся специальные зажимные детали – крепежи, которые держат на себе бензопилу. Существует множество вариантов крепления: от хомутов до самодельных обхватов. Как вариант, поискать крепления в специализированных строительных магазинах либо на рынке.

Пробный запуск пилорамы

Когда уже сконструирована самодельная пилорама из бензопилы, необходимо осуществить пробный запуск. Для начала требуется внимательно изучить конструкцию и убедиться о её готовности к работе. Затем установить заготовку (бревно), проверить её на зажимах и удостовериться в прочности. Далее необходимо зафиксировать бензопилу на подвижном элементе крепежами. Её нужно заблаговременно проверить на исправность и готовность к работе.

Затем следует осуществить пробный запуск самодельной пилорамы. Нужно завести бензопилу и не спеша, аккуратно подвести её к бревну, плавно толкая рамку. Не следует делать резких рывков, чтобы шина пилы не застряла в пропиле. Главное всё делать не торопясь, и соблюдать технику безопасности.

Преимущества самодельного оборудования

Бензопилорамы заводского изготовления отличаются надежностью, простотой эксплуатации и универсальностью использования. К сожалению, они имеют высокую стоимость, которая зачастую не по карману большинству домовладельцев. При этом можно изготовить функциональную пилораму своими руками, а расходы на выполнение такой техники будут минимальными.

Имеется возможность подобрать нужную модификацию деревообрабатывающего оборудования, которое по своему функционалу будет полностью подходить под требования домовладельца. Это могут быть как простые варианты, которые подразумевают только раскрой бревен, так и многофункциональные установки, способные не только обеспечивать качественный ровный распил, но и последующую обработку пиломатериалов.




Источники

  • https://tehnika4sad.ru/samodelki-iz-benzopil/piloramu.html
  • https://benzopilok.ru/samodelki/pilorama-iz-benzopily.html
  • https://TechnoRama.ru/sdelano-rukami/pilorama-iz-benzopily-svoimi-chertezhi.html
  • https://obenzopilah.ru/tips/na-vse-ruki-mastera-sobiraem-piloramu-na-osnove-benzopily-svoimi-rukami.html
  • https://moiinstrumentu.ru/pilorama-iz-benzopily-svoimi-rukami-kak-sdelat-bystro-i-legko.html
  • https://SpecMahina.ru/benzopila/pilorama-svoimi-rukami.html
  • https://opalubkansk.ru/pily/pilorama-iz.html
  • https://nordtool.ru/dreli-i-pily/pilorama-iz-benzopily-svoimi-rukami.html
  • https://minitraktor34.ru/lesozagotovitelnaya/pilorama-iz-benzopily-svoimi-rukami.html
  • https://ProOgorod.com/selhoztekhnika/pilorama-iz-benzopily
  • https://tractor-sale.ru/benzopila/pilorama-iz-benzopily-svoimi-rukami-chertezhi-foto.html
  • https://zsm-miass.ru/stroitelstvo/pilorama-svoimi-rukami-iz-benzopily.html

Понравилась статья? Поделиться с друзьями:
Bazliter.Ru
Adblock
detector
