Как починить беспроводные наушники, ремонт своими руками

Содержание

Причины неисправности наушников

TWS – True Wireless Stereo по-настоящему беспроводное стерео.

Модели наушников Head Set, в отличие от TWS, имеют в конструкции провода.

Порвался провод

Например, беспроводные вакуумные наушники (IEMs, заглушки) JBL E25BT подключаются к телефону по Bluetooth, а вот между собой наушники соединены кабелем, так как в цепочке находятся аккумуляторная батарея и блок управления.

Каждый раз, забрасывая эту связку за затылок и прикрепляя клипсой к одежде, пользователь подвергает кабель механическим воздействиям и, несмотря на тканевую оплётку, провода в местах соединений могут порваться.

Проводники в обыкновенной полихлорвиниловой изоляции при растяжении могут разорваться и посредине соединительного кабеля, при этом разрыв может быть незаметен.



Сломан динамик в наушниках

Часто возникает проблема, когда пропадает звуковой сигнал в одном из наушников, но внешних повреждений кабеля не наблюдается.

Это может произойти из-за отрыва одного, а то и двух проводков от динамика внутри корпуса самой заглушки.

А также из-за некачественной пайки тонких проводников к динамическому излучателю ещё на предприятии-изготовителе.

Реже динамики беспроводных наушников выходят из строя из-за перегрузки по мощности (опять же производственный брак).

В этом случае перегорает катушка внутри самого излучателя, и при ремонте необходима замена динамика на идентичный.



Повреждение мембраны

Неисправность определяется по треску, дребезгу в одном из наушников во время прослушивания трека.

Большинство динамических излучателей, встроенных в вкладыши, вакуумные наушники, имеют конструктивную защиту мембраны — металлическую крышечку с отверстиями, закрывающую корпус динамика.

Поэтому механически нанести вред тончайшему диффузору через звуковой канал гарнитуры практически невозможно.

Однако у не имеющих защиты от влаги, пыли недорогих наушников возможно попадание грязи на поверхность мембраны, что и приводит к искажению звука, а промежуточные сеточки, забитые ушной серой, уменьшают громкость звучания.



Повреждением мембраны можно считать отклеивание от неё катушки.

Такая неисправность ремонту не подлежит: как и в предыдущем случае, требуется замена динамического излучателя.

Для замены динамика необязательно приобретать новый. Можно использовать рабочий излучатель из других наушников, вышедших из строя по иной причине.

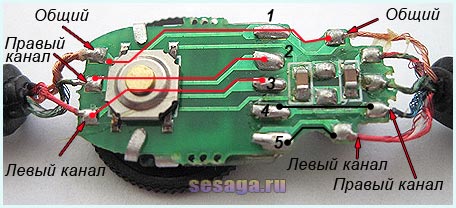

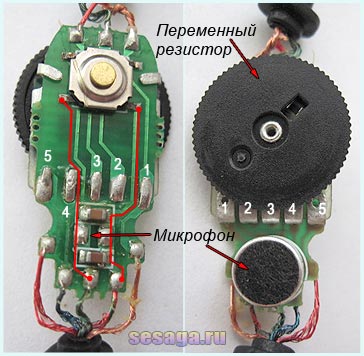

Неисправность регулятора громкости

На беспроводных наушниках вместо разбирающегося (откручиваются 2 винта) регулятора громкости с колёсиком стоит полноценный пульт управления.

Он позволяет не только включать, выключать проигрывание музыки, регулировать громкость, но и отвечать на входящие телефонные звонки.

Отремонтировать такое электронное устройство пользователю будет не по силам. Но осмотреть блок управления всё-таки стоит.



Корпус чаще всего держится на защёлках, легко разбирается с помощью ножа.

Внутри может быть обнаружен один или несколько отвалившихся проводов.

Починка микрофона на портативных наушниках

Если в беспроводных наушников в качестве гарнитуры пользователь нормально слышит собеседника, а тот его — нет, — можно с уверенностью утверждать, что сломался микрофон.

Ремонту эта деталь не подлежит, поэтому проще заменить её в мастерской.

Однако, если абонент всё-таки слышит слабо звучащую речь, проблема может быть в загрязнении входного отверстия под микрофон.



К примеру, в тех же наушниках JBL E25BT слабый сам по себе микрофон в корпусе пульта управления.

При постоянных нажатиях на кнопки нечистыми руками отверстие под микрофон может засориться.

Поэтому, прежде чем обращаться в сервисный центр, стоит разобрать блок управления, аккуратно почистить ватной палочкой, смоченной в спирте.

Как починить наушники без паяльника?



Хорошие мастера при разрыве соединительного провода обходятся лишь ножом, зажигалкой, изолентой.

Но иногда, для того чтобы наушники начали работать, вообще не надо доставать паяльник или какой-либо другой инструмент.

Для сопряжения устройства и беспроводных наушников необходимо, чтобы на смартфоне или ином передающем устройстве был активирован Bluetooth, а беспроводные наушники были включены, заряжены и находились в радиусе действия передающего сигнала.

Обновление драйверов



Беспроводные наушники перестают работать из-за того, что телефон не видит гарнитуры после обновления прошивки. В этом случае возможны 2 варианта:

  • возврат к старой версии прошивки;
  • установка новой в сервисном центре.

А также может возникнуть проблема при подключении наушников к компьютеру.

Тот может их не определять из-за неустановленных или требующих обновления драйверов для Bluetooth.



После переустановки наушники начнут работать без применения инструмента и паяльника.

Крепим патрон

Как починить наушники самостоятельно: пошаговое руководство
Теперь очередь штепсельного патрона. Аккуратно, чтобы не повредить результат проделанной работы, передвигаем более широкую пластиковую трубку на все места соединения, надвигаем патрон и крепко навинчиваем на штекер, чтобы он впоследствии не открутился самопроизвольно.

Ищем повреждения

Основная причина неисправности беспроводных наушников всё-таки является повреждение соединительного кабеля.

Поэтому если нет видимых следов от ударов (сколов, царапин) на корпусах гарнитуры, блока управления или аккумулятора, то первое, что необходимо сделать, — это произвести внимательный, детальный осмотр шнура.

Возможно, в местах его соединения с наушниками, блоком управления либо корпусом аккумулятора есть переломы, загибы или разрывы.

Для этого заряженные наушники включают на воспроизведение музыкального трека, аккуратно прощупывают и изгибают кабель по всей его длине.

При деформировании шнура в месте предполагаемого разрыва звук в одном или двух наушниках будет прерываться или, наоборот, появляться.

Поиск разрыва

Как разобрать блютуз-наушники, на примере Meizu Pop.

В интернете нашлось насколько видео инструкций по разборке Meizu Pop своими руками. В целом, процесс оказался не сложным, как всегда, все было собрано на защёлках, которые я так не люблю. Мне больше нравится, когда производители дают возможность разобрать гаджет, открутив пару винтиков без креплений с защёлками.

Мой комплект для ремонта электроники скромен, т.к. я этим профессионально не занимаюсь. В нем нет специальных скальпелей, тоненьких пластинок и прочих инструментов для разборки мелкой техники. Но под рукой оказалось несколько подходящих вещиц, которые позволили мне вскрыть как саму зарядную станцию, так и оба наушника.

Для того чтобы разобрать зарядную станцию, нужно поддеть ее верхнюю часть чем-то очень тонким и плоским. Поддевать нужно аккуратно, отщелкивая защелки по всему периметру. Как всегда, при подобном вскрытии, корпус на стыках легко повреждается и теряет свой товарный вид, но для меня это не было критично.

Разбираю док-станцию Meizu Pop

Разбираю док-станцию.

Разобранная док-станция Meizu Pop

Разобранная док-станция.

Внутри корпуса была основная плата с контроллером зарядки, два аккумулятора, катушка беспроводной зарядки, плата с портом USB Type-C. На верхней крышке крепятся 4 прямоугольных магнитика для удержания наушников, по 2 для каждого. Так же есть 2 круглых магнитика, по одному на каждый, выполняющих функцию магнитных концевиков, благодаря им наушник отключается при постановке на зарядку.

Катушка беспроводной зарядки, аккумулятор, плата и крышка Meizu Pop

Катушка беспроводной зарядки, аккумулятор, плата и крышка.

Отсоединенная крышка док-станции Meizu Pop

Отсоединенная крышка док-станции.

Разобрать сами наушники оказалось не так сложно, я аккуратно обстучал их по кругу пассатижами, положив на платочек, а после прошёл по шву канцелярским ножом. Крышечка снялась легко, но при вскрытии я сломал пару пластиковых штырьков, на что так же можно закрыть глаза.

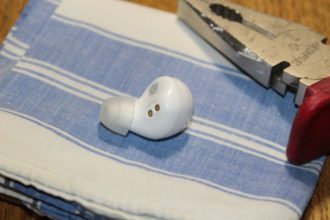

Правый наушник Meizu Pop

Правый наушник.

Разбираю левый наушник Meizu Pop

Разбираю левый наушник Meizu Pop.

Разобранный левый наушник Meizu Pop
Разобранный левый наушник.

Внутри оказалась плата приема сигнала и управления с микрофоном и микросхемами. К плате из корпуса идут шлейфа с контактами зарядки, динамика и аккумулятора.

Ремонт магнитного крепления станции.

У моей гарнитуры один удерживающий прямоугольный магнитик на крышке док станции отвалился. Поэтому наушник слабо примагничивался к своему посадочному месту.

Отвалился магнит, удерживающий наушник в док-станции
Отвалился магнит, удерживающий наушник в док-станции

Эту проблему решить было проще всего, т.к. достаточно было приклеить магнитик на место. Но я решил закрепить покрепче не только отвалившийся, но и другие магниты. Как оказалось, держались они тоже на соплях, мне даже показалось, что они вообще не были приклеены.

Снял удерживающие магниты с крышки станции

Снял удерживающие магниты с крышки станции.

Добавил термоклей, приклеил один магнит

Добавил термоклей, приклеил один магнит.

Проверил, какой стороной магнитики примагничивались к наушнику и по очереди приклеил их обратно на свои места. Для этого я использовал тоненькую полоску термоклея, отрезанного канцелярским ножом от тремоклеевого стержня. Полоску нарезал квадратиками, квадратики заложил в пазы для магнитов. Далее нагрел магниты паяльником, прижимая медным проводом к своим посадочным местам.

Приклеиваю магниты на термоклей

Приклеиваю магниты на термоклей.

Приклеил все магниты

Приклеил все магниты.

В процессе я допустил ошибку. Сильно надавил на один из магнитов, из-за чего на наружной стороне крепления выступил бугорок. Пришлось стачивать его гравером. Немного пострадал внешний вид, но он уже никакой роли не играл.

Читайте также:  Ультрафиолетовые лампы для домашнего использования: выбор

Пузырь на крышке из-за сильного нажатия

Пузырь на крышке из-за сильного нажатия.

Сточил пузырь гравёром

Сточил пузырь гравёром.

После проверил, как наушники держались на своих местах, затем собрал док-станцию и приступил к ремонту левого наушника.

Ремонт левого наушника.

При разборке левого наушника и изучении платы под лупой я случайно надавил на контакты аккумулятора, из-за чего загорелся индикатор включения. Так я понял, что проблема именно в этих контактах.

Индикатор не загорается

Индикатор не загорается.

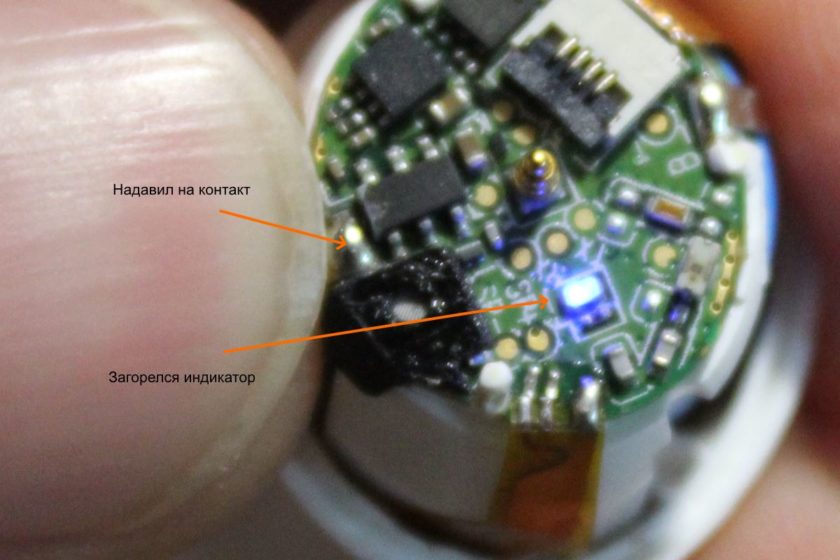

Надавил на контакт, загорелся индикатор

Надавил на контакт, загорелся индикатор.

Оказалось, что аккумулятор не был закреплен в корпусе и держится только на своих контактах питания, идущих на дорожки платы. Это и привело к поломке, т.к. при тряске дорожка, к которой припаян контакт питания аккумулятора, просто оторвалась от текстолита.

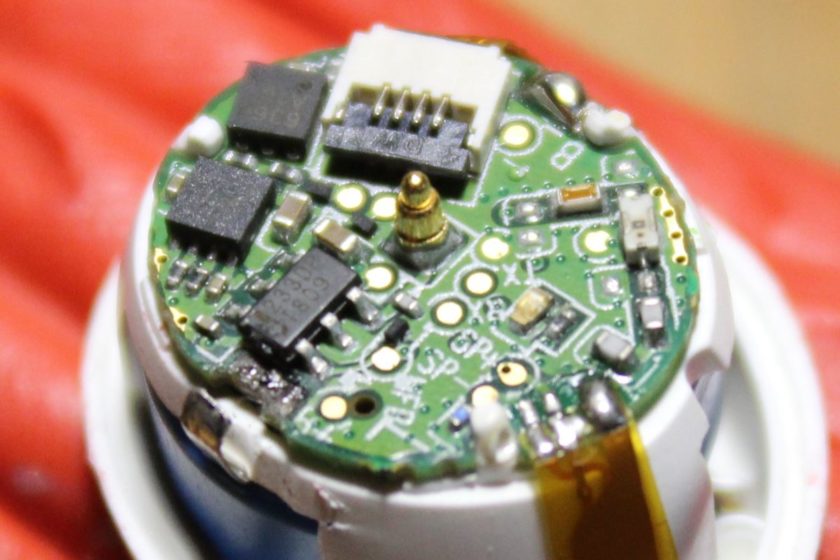

Отвалился контакт аккумулятора левого наушника

Отвалился контакт аккумулятора левого наушника.

Отвалился контакт аккумулятора левого наушника

Отвалился контакт аккумулятора левого наушника.

Далее отогнул контакт, паяльником снял с него олово и кусочек оторвавшейся дорожки. При изучении места, откуда она оторвалась, оказалось, что эта дорожка была соединена сквозным каналом с дорожкой на другой стороне платы. При замыкании иголочкой ножки аккумулятора с этим контактом наушник включился.

По хорошему, нужно было снять плату, отпаяв от нее все контакты и припаять новую перемычку к дорожке на обратной стороне платы. Но я решил не тратить время и расплющил медный проводок, залудил его и припаял к тому сквозному контакту, который остался от оторванной дорожки.

Припаял сплющенный проводок к контакту на плате

Припаял сплющенный проводок к контакту на плате.

Припаял контакт к ножке аккумулятора

Припаял контакт к ножке аккумулятора.

После проверил, заряжается ли левый наушник, включается ли индикатор при установке его в док станцию и начинается ли поиск устройства с соответствующей световой индикацией. Все было хорошо, и я собрал его, приклеив крышечку на супер клей в трех местах. Дополнительно закрепил аккумулятор на термоклей, чтобы он не болтался.

Во время ремонта я нашел видео ролик с такой же проблемой. Но у автора было сразу две поломки, а для ремонта он полностью разбирал гарнитуру, отпаивая контакты. Перед началом ремонта настоятельно рекомендую посмотреть данное видео.

Ремонт правого наушника

Проблема с правым наушникам была аналогична левому. Так же от текстолита оторвалась дорожка с припаянным контактом аккумулятора, но уже с другой стороны платы. В этот раз я сразу проверил именно дорожки. Одна из них шаталась, но при надавливании гарнитура не подавала признаков жизни.

Оторвалась дорожка с контактом правого наушника

Оторвалась дорожка с контактом правого наушника.

Оторванная дорожка и сквозной контакт

Оторванная дорожка и сквозной контакт.

При ремонте я действовал так же, как с левым наушником. Отогнул и зачистил контакт аккумулятора и приступил к поиску нужной контактной дорожки на плате, к которой можно припаяться для восстановления контакта.

В этом случае нужно было припаяться к маленькому кусочку оставшейся дорожки, которая уходила под зажим для шлейфа. Если бы она оторвалась немного дальше, то найти и восстановить ее я бы не смог. Зачистил и залудил оставшийся кусочек дорожки и припаял к нему расплющенный медный проводок, соединив с ножкой аккумулятора.

Припаял дорожку правого наушника
Припаял дорожку правого наушника.

Но при проверке оказалось, что гарнитура работала не всегда, а как-то на половину. При установке ее на зарядку она мигала индикатором, а при извлечении из док-станции переставала подавать признаки жизни.

Оказалось, что у оторванной дорожки был и другой контакт, который шел насквозь на другую сторону платы. Я поступил так же, как сделал и с левым наушником. Не стал отпаивать контакты и снимать плату, а припаялся к этой точке, которая шла на другую сторону.

Припаял сквозной контакт правого наушника
Припаял сквозной контакт правого наушника.

Теперь наушник полностью работал, как один, так и в паре с левым. Дополнительно закрепил аккумулятор на термоклей и собрал его корпус, капнув в трех местах суперклеем, чтобы приклеить крышечку.

Прихватил аккумулятор к корпусу термоклеем

Прихватил аккумулятор к корпусу термоклеем.

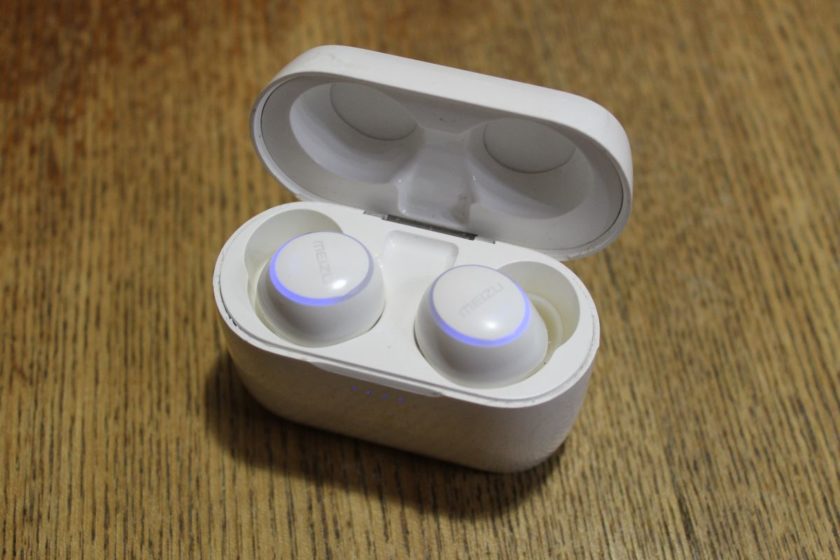

Наушники Meizu Pop работают после ремонта

Наушники работают после ремонта.

При этом, как и в первом случае, здесь тоже нашел видео с такой же проблемой и именно с правым наушником. Правда, у его автора дорожка не отрывалась от текстолита, контакт просто был плохо припаян и отвалился. Перед началом ремонта настоятельно рекомендую посмотреть данное видео.

Как отремонтировать вакуумные наушники или вкладыши?

Для ремонта любых беспроводных наушников понадобятся:

  • мультиметр;
  • маломощный паяльник (25—40 Вт);
  • флюс и припой (канифоль и олово);
  • бокорезы;
  • острый нож;
  • зажигалка;
  • изолента;
  • термоусадочные трубки разных диаметров;
  • кусок многожильного кабеля;
  • суперклей.

Как найти разрыв?

Если визуально не удаётся определить, какой из отрезков кабеля в беспроводных наушниках оборван, необходимо воспользоваться мультиметром.

Мультиметром (тестером, авометром) называется комбинированный прибор, объединяющий в себе функции амперметра, вольтметра, омметра.

Прозвонка мультиметром: основы процедуры ремонта

Возьмем те же беспроводные наушники JBL E25BT.

Нет звука в правом наушнике. Такое может произойти из-за частых механических нагрузок на расположенный рядом пульт управления.

Разбор наушника

Аккуратно, с помощью ножа, разбирают корпуса вакуумной заглушки и блока управления.

В самом наушнике к динамику должны быть припаяны 2 проводка разного цвета, а такой же расцветки проводники, выходящие с другой стороны кабеля, припаяны к плате управления.

Провода к динамику

При такой разборке можно сразу обнаружить отвалившиеся провода из-за некачественной заводской пайки, а также проверить, исправен ли динамик.

На мультиметре ручку переключателя устанавливают в положение «прозвонка».

При замыкании щупов между собой должен раздаться звуковой сигнал, а на дисплее вместо единицы появится ноль.

Чтобы прозвонить наушники одним из щупов прикасаются к месту пайки провода определённого цвета на наушнике, другим щупом — к его месту пайки на плате управления.

Мультиметр

Если проводник цел, его сопротивление равно нулю и раздастся звуковой сигнал. И также проверяется второй провод в кабеле.

Если оба провода целые, следует прозванивать сам динамик или искать причину в блоке управления.

Когда один или два проводка оборваны, то этот отрезок кабеля заменяют новым.

В случае, когда место повреждения кабеля удалось определить визуально или способом прощупывания, отремонтировать его можно, не разбирая Bluetooth наушники, блок управления, аккумулятор.

Блок управления наушниками

Делается починка в следующем порядке.

Поломка штекера

Если ваши наушники сломаны, первое, что нужно искать, это соединение между штекером и кабелем. Часто причина отказа находится в этом месте. Частый изгиб приводит к обрыву кабельных проводов, поэтому сигнал не доходит до одного или обоих «ушей» гаджета.. Микрофон тоже может не работать.

Довольно легко обнаружить поломку. Попробуйте согнуть провод в предполагаемой точке разлома в разных направлениях, пока устройство включено. Если появляется звук или вы слышите треск, это означает, что один из проводов разорван. Что делать, если проблема обнаружена на кабеле?

Чтобы отремонтировать гарнитуру, выполните следующие действия

  1. Вырежьте штекер из кабеля.Кусачки для кабелей и проводов
  2. Для ремонта вилки вы используете внутреннюю часть старой с небольшой модификацией. Для снятия этой части необходимо использовать канцелярский нож, чтобы прорезать пластиковую оболочку, как показано на рисунке ниже.Отсоедините штекер
  3. После вырезания пластика удалите внутреннюю часть заглушки. Вы увидите контакты с несколькими тонкими проводами разных цветов, припаянными к ним. Вы можете разобрать наушники iPhone таким же образом.Вилка
  4. Запомните или нарисуйте на бумаге, какой контакт, какого цвета был подключен провод. На рисунках ниже показаны схемы разводки стандартных проводов. Цвет проводов может варьироваться от модели к модели, в этом случае зеленый — левый канал, красный — правый, а медный (без изоляции) — обычный.рис. 1

    рис. 1.1

  5. Если вам необходимо отремонтировать гарнитуру, подключенную к разъему (обычно на кабеле имеется 2 штекера), схема разводки будет такой же, как на рисунке ниже.Диаграмма 2
  6. Затем удалите внешнюю (общую) изоляцию с внутренних жил кабеля.Освобождение кабельных жил
  7. Ремонт наушников невозможен без паяльника. Это связано с тем, что общие провода должны быть соединены, а концы всех проводников должны быть обработаны флюсом и пайкой. Покраска проводников немного затруднена, так как они покрыты изоляцией (краской). Для облегчения этого рекомендуется использовать зажигалку, чтобы слегка воспламенить кончики проводов. Кроме того, кончики лака можно чистить обычным ножом.Пайка для наушников
  8. Для продолжения ремонта наушников собственными руками, таких как наушники Defender, необходимо найти шариковую ручку, из которой вам понадобится только одна деталь, а именно нижняя. Он будет служить корпусом вилки.Шариковая ручка часть
  9. Приготовьте небольшой кусок термоусадочной трубки для защиты проволоки от жестких изгибов.Тепловая термоусадочная трубка
  10. Следующий шаг — прикрепить наконечник пера и термоусадочный материал к проволоке, а затем припаять концы оловянной проволоки к штепсельному концу.
  11. Припойте штыри в точном соответствии со схемой пайки (с помощью эскиза).Контактная сварка
  12. После пайки всех проводов необходимо проверить, работают ли наушники. Для этого можно использовать мультиметр и проверить все штыри. Если у вас нет счетчика, просто подключите его к телефонному разъему и включите музыку. Убедитесь, что оба канала наушников работают раздельно, повернув ручку баланса в эквалайзере.
  13. Если результат теста положительный, поместите термоусадочную втулку над паяльным соединением и с помощью зажигалки или фена плотно прижмите ее к разъему.Термоусаживаемый кабель
  14. Чтобы продолжить, приготовьте небольшое количество эпоксидной смолы.эпоксидная смола в крышке
  15. Добавьте несколько капель смолы на кончик ручки и поместите ее на паяную пробку. На этом ремонт гарнитуры завершен.Склейте детали заглушки

Процедура замены штекера одинакова для всех типов наушников, таких как: наушники Beats By Dr, Sennheiser (Senheiser) HD 215, Razer Kraken (Kraken) Pro, а также, для наушников Steelseries Siberia v2, Audio-technica ATH-ES7 и Defender.

Пошаговый ремонт наушников в домашних условиях

Чтобы восстановить работоспособность гарнитуры понадобятся простейшие инструменты и расходные материалы. Их набор зависит от способа ремонта: с пайкой и без паяльника.

Перед инструментальным вмешательством убедитесь, что мембрана затычек не засорена. Если в сеточке виден мусор, разберите наушник, очистите и промойте сеточку в спирте и соберите обратно.

мембрана засорена
Беспроводной наушник Apple AirPods

У вакуумных моделей снимите резиновые накладки и очистите сеточку зубной щёткой или зубочисткой. Если звук пропадает, искажается, обратите внимание на мембрану. Смятую – распрямьте, если сломалась – дорогое устройство несите в сервисный центр, самостоятельному ремонту не подлежит. Дешёвые модели с повреждённой мембраной проще выбросить.

С помощью паяльника

Надёжнее отремонтировать наушники, если 1 сторона наушников не работает или барахлят оба динамика, с паяльником. Ремонт заключается в замене монолитного джека на такой же, отрезанный от другого устройства (старой гарнитуры, колонок, переходника), или разборной – приобретается в ближайшем магазине с электроникой и радиодеталями.

Понадобятся:

  • запасной штекер;
  • паяльник с флюсом и припоем;
  • острый нож, например, монтажный;
  • термоусаживаемая трубка диаметром чуть больше, чем изоляция;
  • тестер, пинцет, кусачки, изолента нужны не всегда.

Инструкция подойдёт для устройств любого из представленных брендов: Hoco, JBL, Panasonic, Samsung, Sennheiser.

Чтобы сделать (починить) гарнитуру с проблемным джеком, следуйте шагам:

  1. Отрежьте штекер и зачистите кабели при помощи острого лезвия на 8-12 мм.

Если один из них лакирован, и лак плохо очищается, воспользуйтесь зажигалкой, но не перегревайте шнур.

Отрежьте штекер

  1. Наденьте штепсель на кабель.

Надеть штепсель

  1. Залудите кончики кабелей для облегчения дальнейшей пайки.
  2. Припаяйте кабели к контактам штекера в соответствии с распиновкой и аккуратно наденьте и зафиксируйте штепсельный патрон.

Припаять кабели к контактам штекера

В случае с повреждённым кабелем возле наушника или использованием штекера от иного устройства:

  1. Зачистите кабеля.
  2. Наденьте на один из них кусок термоусадки.

Как починить наушники для телефона в домашних условиях

  1. Смотайте или свяжите кабели в соответствии с распиновкой.

Здесь масса вариаций (читайте материал про распиновку наушников):

  • три кабеля – левый, правый каналы и масса – общий;
  • четыре – левый и правый динамики, пара общих контактов для каждого канала;
  • четыре – два аудиоканала, микрофон и общий контакт;
  • пять – пара аудиоканалов, два общих кабеля и микрофон.
  1. Спаяйте их.

Спаяйте их

  1. Изолируйте каждый из них помощи термотрубки (заменяется изолентой) – обмотайте одним-двумя слоями и нагрейте феном или от иного источника тепла.
  2. Облачите место пайки в термоусадку для надёжности.

место пайки обволоките в термоусадку

Если не разберётесь с первого раза (не одинаковое число проводков на гарнитуре и штекере, нестандартная окраска), сматывайте кабели последовательно и проверяйте на практике. Воспользуйтесь тестером.

Обычно к левому каналу ведёт зелёный кабель, к правому – красный или синий, масса – жёлтый, золотистый, медный, второй общий – медный с полосами. Единого стандарта нет, каждый производитель волен в цветовом оформлении кабелей.

Реже отрываются или выходят из строя динамики – нуждаются в замене – придётся разбирать неработающий наушник (-и) и перепаивать излучатели с сохранением полярности. С вакуумными, капельками и вкладышами это проблематично без опыта работы с паяльником – нужны аккуратность и точность наладки.

выходят из строя динамики

Для разборки вкладышей просуньте лезвие ножа между частей корпуса и раздвиньте в стороны. Если сразу не получится, прогрейте устройство – части корпуса могут соединяться на клей, и повышенная температура размягчит полимер.

просуньте лезвие ножа между частей корпуса

Разъединяйте части аккуратно, они соединены короткими кабелями. Если те оторваны – припаяйте обратно.

Разъединяйте части

Проверьте место входа кабеля в корпус – оно подвергается износу, целесообразно перерезать кабель ниже и перепаять к динамику для предтвращения ближайших неполадок.

перепаять место входа кабеля

Если динамики заработали, зафиксируйте место входа каплей термоклея для исключения нарушения места пайки.

Сначала разберем работу звукового тракта.

С левой стороны платы припаяны три жилки, приходящие от наушников, которые дорожками, обозначенные красными линиями, идут к двум ножкам переменного резистора. От двух других ножек резистора, уже черными линиями, дорожки уходят в сторону штекера.

Микропереключатель немного мешает, так как закрывает видимость прохождения дорожек, но выпаивать его я не стал, и Вам не советую. Просто берете мультиметр и вызваниваете их от начала до конца. Дорожка «минуса» или «общий» проходит через всю плату, нигде не обрываясь.

Плата регулятора громкости

Теперь если к гарнитуре подать звуковой сигнал, то дорожками, обозначенными черными линиями, он приходит на резистор, а двумя красными линиями, выходя с резистора, уходит к наушникам. Здесь применяется сдвоенный переменный резистор, чтобы можно было слышать стереофоническое звучание, поэтому у него пять ножек: две – вход, две – выход, и одна – общая (минус).

Хотя у обычного сдвоенного переменника их шесть, но в целях миниатюризации и экономии материала, по одной ножке от каждого резистора объединяют в одну, так как по схеме их все равно соединяют вместе.
Чтобы Вам было более понятно, привожу принципиальную схему звукового тракта с соблюдением всех цветов использованных на рисунке выше.

Схема звукового тракта наушников с регулятором громкости

Как видите, три из пяти жилок, уходящего кабеля к штекеру (джеку) мы определили без труда, и следующим этапом разберемся в оставшихся двух.

Внимательно смотрим на плату, и видим, что от ножек микропереключателя идут две дорожки, проходящие через два конденсатора и микрофон. Здесь получается, что все четыре элемента включены параллельно, и если нажать кнопку микропереключателя, то вся цепь замкнется накоротко и выключит микрофон из работы.

Гарнитура наушников с микрофоном и выключателем

Отсюда получается вывод, что в момент разговора, если вы хотите слышать собеседника, то необходимо отключать микрофон нажатием кнопки. Привожу принципиальную схему тракта микрофона и микропереключателя.

Схема включения микрофона в гарнитуре наушников

Теперь я думаю, что Вы точно разберетесь, когда возникнет проблема с любимыми наушниками. Описанным способом можно отремонтировать наушники любой навороченности и сложности.

Проблема с проводом

Чаще всего проблемы возникают именно с проводами. Провод может переломиться у основания, прямо у штекера, или у динамиков.

Как починить беспроводные наушники, ремонт своими руками

Снимаем оплётку кабеля

Кабель в месте повреждения перерезают бокорезами.

Для удобства работы с проводами внутри кабеля оплётку на обоих концах оголяют с помощью острого ножа на 1,5 см.

В случае с беспроводными наушниками JBL E25BT она двойная: сверху полихлорвиниловой расположен слой матерчатой изоляции, предохраняющий от растрескивания в зимнее время.

Для того чтобы на верхней оплётке не появилась бахрома во время последующих действий, её желательно окантовать узким скотчем.

После окончания работ место ремонта кабеля можно закрепить, защитить от разрыва изоляционной лентой, но лучше это сделать с помощью кусочка (4—5 см) термоусадочной трубки подходящего диаметра, предварительно надев его на один из концов разрезанного кабеля.

Неисправен шнур наушников

Как отремонтировать наушники при неисправности шнура гарнитуры? Можно попытаться найти место перелома внутренних жил кабеля, прощупывая и изгибая все его участки при работающем гаджете. Если вы услышите во время проверки треск или появление звука, то отметьте это место маркером. Далее в месте излома кабель разрезается и зачищается. После чего кончики тонких проводников необходимо спаять, соблюдая цветность, и заизолировать.

Если место излома не нашлось, то потребуется заменить весь шнур. На следующем примере, будет показан ремонт вакуумных наушников.

  1. Перед тем, как разобрать сломанные вакуумные наушники, необходимо приобрести новый кабель — его можно заказать в интернете.
  2. С помощью канцелярского ножа аккуратно разберите (разъедините) склеенный гаджет для телефона на 2 части.
  3. Разбор наушников
  4. После вскрытия вы увидите места пайки, к которым необходимо припаять новый кабель. Таким образом можно сделать ремонт гарнитур Beats (Битс) by Dr. Dre, Sony, Audio Technica Ath-CKR10.

    Место пайки

  5. Точно так же производится ремонт наушников Iphone. Но при разборе наушников apple следует быть внимательным и записывать или зарисовывать расположение проводов. Они могут быть многоцветными.

    Провода в наушнике

Подготавливаем концы кабеля

Вне зависимости от количества жил внутри кабеля все они имеют разные цвета, что позволяет производить сборку без прозвонки каждого проводника.

Провода на наушниках

При этом в некоторых наушниках каждая жилка имеет собственную полихлорвиниловую изоляцию, но в большинстве многожильные медные проводники покрыты лаком определённого цвета.

Общий провод покрыт бесцветным лаком, поэтому имеет «медный» цвет.

Счищаем лак зажигалкой

Кончики проводов, выходящих из двух концов кабеля, для предстоящего лужения очистите на 5—7 мм от изолирующего лакового покрытия.

Многие для зачистки проводов пользуются зажигалкой.

Аккуратно это можно сделать с помощью паяльника и таблетки аспирина.

Кончики проводов укладывают на таблетку, прижимают разогретым паяльником.

Под воздействием температуры и кислоты выгорает лак, а с поверхности медного проводника убираются окислы.

Паяем и закрепляем

Очищенный кончик каждого проводка залудите.

Для этого на него наносят слой флюса (нагревают паяльником, окунув в канифоль), а затем слой припоя (лудят оловом с жала паяльника).

Перед тем как спаять между собой провода одинакового цвета, на одном из них на каждую жилку (общий провод можно пропустить) надевают по сантиметровому кусочку тонкой термоусадочной трубки.

Изолируем проводки

Многожильные проводники настолько тонки, что скручивать их между собой до или после лужения не имеет смысла.

Жилки одинакового цвета поочередно спаивают между собой внахлёст.

После каждой пайки на это место сдвигают термоусадочную трубку, так чтобы она изолировала оголённый участок проводника, и нагревают её с помощью зажигалки до полной усадки.

Провода у наушников

Проверяем качество ремонта

Подсоединяют заряженные наушники через блютуз к девайсу, включают для прослушивания трек.

Если починка сделана правильно, в наушниках будет слышен чистый, без помех звук и приступаем к заключительному этапу.

Допустимо зафиксировать место соединения двух кусков кабелей изоляционной лентой, но если пользователь последовал совету и надел на шнур

кусок термоусадочной трубки, то следует действовать в следующем порядке:

  • быстро наносят суперклей на края оплётки (предварительно сняв скотч) и спаянные провода;
  • аккуратно сдвигают кусок трубки, так чтобы она сидела на оплётке с двух сторон соединения;
  • подогревают до полной усадки с помощью зажигалки.

Обрыв около наушника

Самым сложным этапом является разборка корпуса сломавшегося наушника.

Так как половинки заглушки (капельки) или вкладыша крепятся между собой с помощью клея, разъединить их можно острым ножом.

Для этого по длине всего шва лезвием делают небольшое углубление, поочерёдно нажимают ножом то на одну, то на другую половинку корпуса.

Некоторые мастера предлагают расколоть корпус наушников с помощью зажатия в тисках.

Если сдавливать наушник губками тисков в плоскости склеенного стыка, то от деформации появится трещина, и корпус сам распадётся на две половинки.

Этот способ может сработать только в том случае, когда для изготовления наушника применена качественная пластмасса первичной переработки, а иначе корпус растрескается в любых других местах, и к пайке проводов добавится ремонт корпуса.

Провода в наушников

Провод внутри наушника фиксируется завязыванием на узел или металлической скобой, которые не позволяют ему выйти за пределы кабельного канала.

После отпаивания остатка провода от динамика и удаления его из самого корпуса ремонт производится в следующем порядке:

  • с конца кабеля, идущего на наушник, оголяют оплётку на 1—1,5 см;
  • концы проводков (5—7 мм) очищают от лака, лудят;
  • кабель протягивают через кабельный канал задней половинки наушника;
  • на конце кабеля завязывают узелок или зажимают предохранительную пластинку;
  • концы проводов припаивают к динамику;
  • склеивают между собой половинки корпуса.

Как определить назначение проводов наушников

Ремонт разъема гарнитуры своими руками

Подробнее этот вопрос рассмотрен в статье Чиним разъем гарнитуры или пять проводков на четыре контакта

Если по простому, то можно воспользоваться таким простейшим способом:

Втыкаем наш разъем в любое аудио устройство лежащее под рукой. Включаем музыку и сейчас мы будем скручивать проводки прям во время работы.

Как починить наушники без паяльника

Ремонт беспроводных наушников Panasonic RP-WF83

Пришлось ремонтировать беспроводные наушники Panasonic RP-WF83, которые работали нормально, но не заряжались аккумуляторы, расположенные в наушнике от базы.

Внешний вид наушников Panasonic RP-WF83

Приходилось их вынимать и заряжать от отдельного зарядного устройства, что создавало неудобства.

Контакты зарядки аккумуляторов наушников Panasonic

В одном из углублений базы с передатчиком имелось два подпружиненных контакта, через которые и передавался ток заряда одному из наушников. Измерение напряжения на этих контактах мультиметром, включенного в режим измерения постоянного напряжения показало, что схема зарядного устройства в базе исправна.

Наушник Panasonic открыт для ремонта

Следовательно, неисправность находится в самом наушнике. Чтобы добраться до электроники нужно снять амбушюру и отвинтить саморезы, как было описано в статье выше. При осмотре платы сразу стала понятна причина отказа.

Обрыв дорожек в печатной плате наушника

Печатные дорожки, к которым были припаяны контакты для соединения с базой, были оторваны от платы. Учитывая, что к ним прикладывалось только давление подвижных контактов базы, отказ произошел из-за конструктивного недостатка. Контакты были запаяны таким образом, что при давлении на них усилие передавалось на отрыв дорожек.

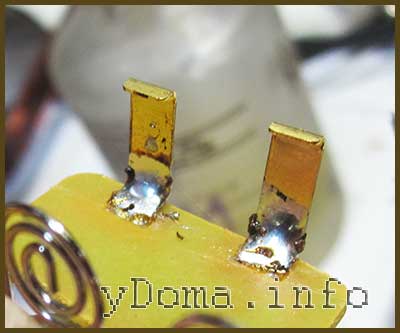

Контакты для зарядки аккумуляторов в наушнике залужены изнутри

Оторванные печатные площадки были приклеены к плате клеем Супер-Момент. Далее, как показано на фотографии, покрыты слоем припоя.

Контакты для зарядки аккумуляторов в наушнике усилены уголками

Из пластины латуни были сделаны два упорных уголка, залужены припоем и припаяны с внутренней стороны контактов. Уголки можно сделать из любого металла, подойдет и железо, главное, чтобы металл лудился припоем.

Теперь вся сила давления будет прилагаться не к месту пайки контактов к печатной плате, а к установленным уголкам.

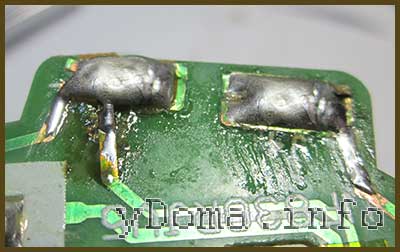

Контакты для зарядки аккумуляторов в наушнике запаяны в печатной плате

Треснувшие дорожки были просто залужены и покрыты толстым слоем припоя. Если дорожка пострадала сильно, то можно продублировать ее медным проводком.

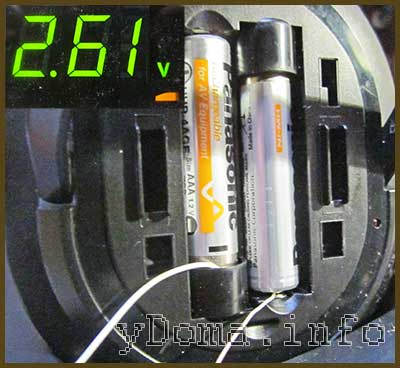

Проверка зарядки аккумуляторов наушников с помощью вольтметра

Для проверки зарядки аккумуляторов к контактам были подсоединены провода и подключены к вольтметру, который показал напряжение 2,61 В. Это свидетельствовало о том, что аккумуляторы заряжаются, так как их рабочее напряжение не может превышать 2,5 В.

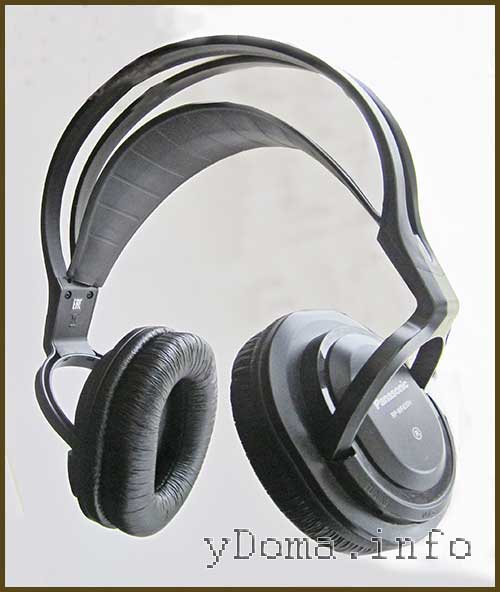

Наушники Panasonic отремонтированы

Практика эксплуатации наушников показала стабильный заряд аккумуляторов. Ремонт своими руками беспроводных наушников окончен и теперь они больше никогда не откажут в работе по причине поломанных контактов.

Рассмотрим, как починить наушники в каждом случае своими силами

Если порвался провод

При обнаружении разрыва провода наблюдаются следующие дефекты:

• Возникает ранее отсутствовавший звук,

• Исчезает звук,

• Появляются шумы, треск и т.п.

Как починить порвавшийся провод наушников понятно: нужно спаять разорванный провод.

Для этого необходимо приготовить:

• Паяльник с тонким жалом

• Припой

• Флюс

• Неметаллическую подставку

ВАЖНО!

Для того чтобы спаять концы разорванного провода, необходимо понимание и соблюдение техники безопасности и хотя бы минимальный опыт в паяние.

Предварительно отрежьте кабель за 4-5 мм до места обрыва и зачистите его ножом.

Внутри чаще всего 3 проводка. А при месте повреждения кабеля выше разделения на правый и левый, будет 2 проводка. Обычно фирма-производитель применяет для них разные цвета изоляционного материала.

Предварительно отрежьте кабель за 4-5 мм до места обрыва и зачистите его ножом.

Поместите зачищенный кончик провода на подготовленную площадку, паяльником положите флюс, а затем паяльником выполните движение, как будто снимаете стружку. Получите наконечник провода, повышающий проводимость. Спрячьте кончики, а потом весь провод в изоляционный кембрик.

Спаяйте провода с одинаковым цветом изоляционных трубок. Чуть подплавьте изоляцию, можно зажигалкой.

Обезопасьте места спайки изолирующим материалом, слегка приплавив его зажигалкой. Полученный в результате кабель попробуйте согнуть, как зигзаг молнии, и чем-то скрепить, что уменьшит риски повторного повреждения.

Проделайте все описанные действия со всем кабелем. Чтобы выглядело аккуратнее, изолирующую трубку возьмите наиболее близкого к родной цвета.

Бывает, провод рвётся внутри самого наушника. Чтобы отремонтировать придётся вскрывать корпус с помощью, например, очень острого ножа.

Клеёный корпус зажмите тисками, чтобы пошла трещина в месте, где идёт клейка. После починки внутри корпуса опять склейте его.

Повреждение мембраны

Этот дефект – частое явление в крупных моделях, которые возможно часто роняли или придавливали. От физического воздействия есть опасность, что у динамика может треснуть или деформироваться мембрана. Если она слегка вогнулась обычно достаточно просто несильно нажать, чтобы участок мембраны принял изначальное положение. В случае трещины дорогое изделие лучше отнести к специалисту. Ремонт дешёвых не стоит свеч. Проще купить новые.

Этот дефект – частое явление

Дефекты штекера

Чаще всего именно эта проблема является причиной того, что одно «ухо» в наушниках не работает. Штекеры – слабое звено любого устройства, тем более такого миниатюрного, как наушники. Любое чрезмерное механическое воздействие способно вывести его из строя. В таком случае есть только один выход – замена.

ВАЖНО!

Внимательно отнеситесь к выбору заменяющей модели. Простым наушникам подойдут 3-контактные штекеры. Гарнитурным – 4-контактные. Учитывайте, что распайка у разных фирм различается.

Приведём небольшую инструкцию по замене штекера:

1. Сломанный штекер удалите с захватом 5 мм от соединений

2. Счистите изоляционный материал с провода (расстояние не более 1 см)

3. Ножом счистите со всех шнуров изоляционные трубочки приблизительно на 4 мм. В жиле кабеля окажется проводок, окрашенный краской. Её также необходимо счистить на 4 мм

4. Сверните все проводки без краски в жгутик

5. Паяйте этот кабель к центральному контакту штекера, его корпус предварительно надев на провод

6. Проводки, с краской паяются с контактами, окрашенными так же

Для оценки итогового результата, прослушайте в наушниках аудио с выраженным стереоэффектом.

Засорение канала

Так как затычки вставляются непосредственно в слуховой канал, амбушюр и сеточка, стоящая на выходе звукового канала наушника, загрязняются ушной серой и другими выделениями, из-за чего громкость и качество звука ухудшаются.

Амбушюры легко снимаются, моются, а вот при попытке почистить сетку извне можно протолкнуть грязь внутрь наушника.

Наушники

Вместе с чистящей жидкостью частицы серы забьют отверстия динамика или же попасть на мембрану, что ухудшит качество звучания.

Поэтому разберите наушник и промойте половинку корпуса с сеточкой в спирте.

Источники
  • https://1bluetooth.ru/blyutuz-naushnik/kak-pochinit-svoimi-rukami
  • https://ichip.ru/sovety/remont/kak-pochinit-naushniki-samostoyatelno-poshagovoe-rukovodstvo-93285
  • https://hmelectro.ru/bez-rubriki/kak-pochinit-naushniki-svoimi-rukami-proverennye-sposoby
  • https://pro-naushniki.ru/vidy-naushnikov/problemy/kak-pochinit-naushniki-samostoyatelno
  • https://AudioTop.ru/info/kak-otremontirovat-naushniki-esli-oni-slomalis
  • https://sesaga.ru/remont-naushnikov-s-mikrofonom-dopolnenie.html
  • https://myearphones.ru/instruktsii/kak-pochinit-naushniki
  • https://tehnika.expert/cifrovaya/naushniki/kak-pochinit-svoimi-rukami.html
  • https://audiogeek.ru/remont-naushnikov-bez-payalnika/
  • https://YDoma.info/remont-svoimi-rukami/remont-izdelij/remont-naushnikov-svoimi-rukami.html
  • https://kakchistim.ru/tehnika/ne-rabotaet-odno-uxo-v-naushnikax-kak-pochinit-svoimi-rukami.html

Понравилась статья? Поделиться с друзьями:
Bazliter.Ru
Adblock
detector
Gogetlinks12773
