Как сделать разводку труб в ванной комнате своими руками: типовые схемы разводки труб, варианты с фото-примерами

Содержание

Как правильно подобрать трубы

Чтобы правильно и качественно выполнить разводку труб в ванной комнате, следует правильно подобрать материалы. На сегодняшний день лучшими вариантами считаются модели из таких материалов, как:

  • металлопластик;
  • полипропилен;
  • медь.

Однако последний материал очень дорогой, да и монтаж таких труб своими руками в ванной выполнить не получится, придется вызывать мастеров.

Металлопластиковые трубы установить будет намного проще, а их стоимость зависит от количества фитингов. Чтобы их поставить, следует сделать точные разметки их отрезков, а также правильно скрепить фитингами. Сделать разводку труб в ванной с их помощью своими руками сможет даже новичок.

А вот пропиленовые материалы, хоть и приемлемы в плане стоимости, но вот устанавливать их будет намного сложнее.

И те и другие модели обладают рядом таких преимуществ:

  • конструкция не подвержена коррозии;
  • низкая теплопроводность;
  • долгий срок эксплуатации;
  • приемлемая стоимость.

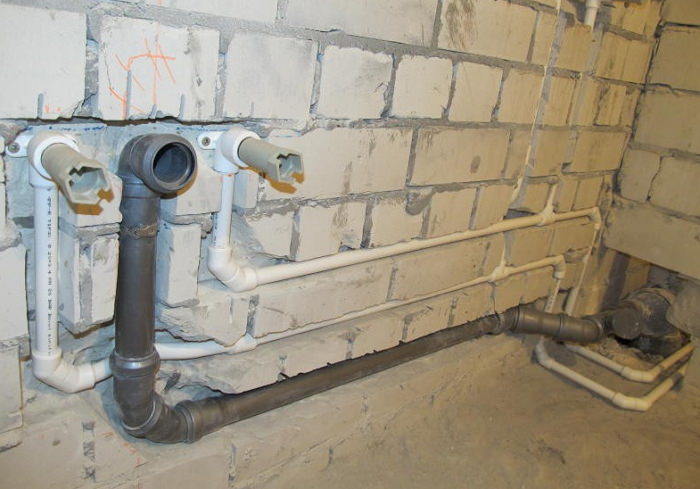

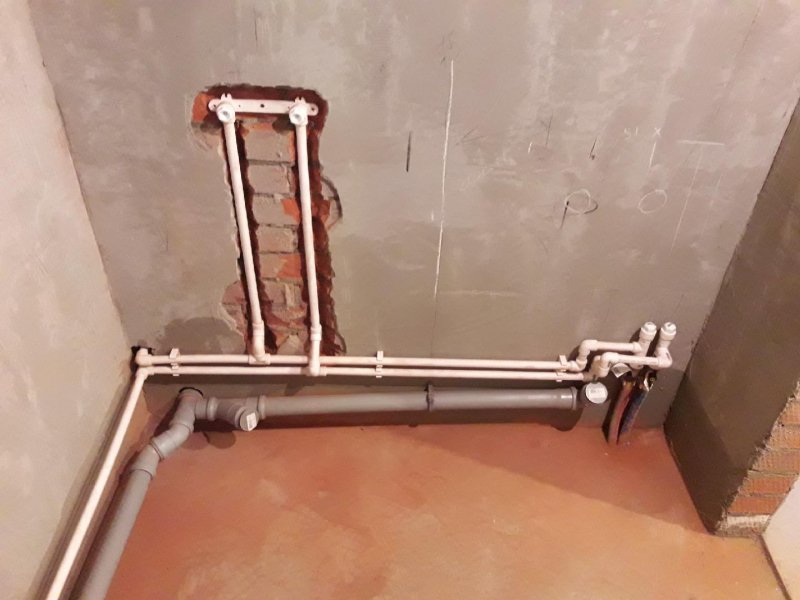

Разводка труб в ванной: составление схемы и фото

Разводка труб своими руками

Такая схема включает в себя места размещения всех соединительных элементов, кранов, счетчиков для воды и других элементов. Благодаря ей вы просчитаете количество отводов и соединений и поймете, куда лучше подключать предметы сантехники.

Стандартными составляющими схемы по разведке труб в ванной являются:

  • счетчики на воду;
  • запорно-регулирующие арматурные элементы;
  • фильтры;
  • фитинги;
  • редуцирующие и обратные клапаны;
  • подвод по направлению от стояка к сушилке;
  • коллектор для канализации.

Когда вы определились с тем, где поставите сантехнику, то сможете в зависимости от их размеров, просчитать размеры и подводящих участков. После этого расчета и расчета количества дополнительных аксессуаров вы сможете подобрать и оптимальную разводку труб в ванной.

Способы монтажа сантехнических магистралей

После тщательно проработанной схемы разводки труб, нужно выбрать подходящий способ их монтажа. Особых трудностей данный этап вызвать не должен, поскольку разводка труб в ванной комнате может быть реализована одним из двух способов прокладки коммуникаций — открытым или скрытым.

  • Открытый способ предполагает, что сантехнические трубы будут находиться снаружи. Выполнять монтажные работы в этом случае очень просто, однако с эстетической точки зрения этот способ не так хорош. Очень некрасиво будут смотреться коммуникации, даже если трубы будут проходить как можно ближе к углу или полу.

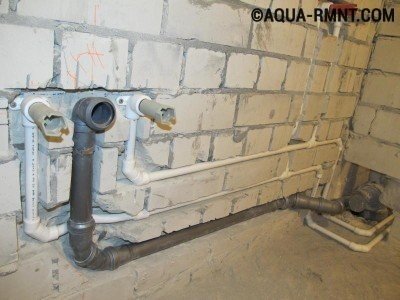

  • Скрытый монтаж предполагает, что трубопровод будет спрятать в стену. С точки зрения эстетичности здесь все в порядке – коммуникации не будут видны. А вот со стороны практичности этот способ не очень удобен: выполнять монтаж и ремонт магистралей таким способом очень затруднительно.

Как сделать разводку труб в ванной комнате своими руками: типовые схемы разводки труб, варианты с фото-примерами

Работа над схемой разводки продолжается. Теперь необходимо определить, каким методом будут проложены сантехнические трубы на практике: последовательно, коллекторно или с проходными розетками. Стоит сказать, что в квартирах и частных домах метод с проходными розетками практически не применяется, поэтому остановимся более детально на первых двух вариантах.

  1. Последовательная разводка. Достоинства этого метода в его простоте и доступности: трубопроводная магистраль прокладывается поэтапно, подсоединяя одно оборудование с другим. Отличный вариант с точки зрение легкости монтажа. Однако имеется один существенный недостаток – неравномерное распределение напора в трубопроводе в процессе эксплуатации, если используются несколько приборов сразу.

Как сделать разводку труб в ванной комнате своими руками: типовые схемы разводки труб, варианты с фото-примерами

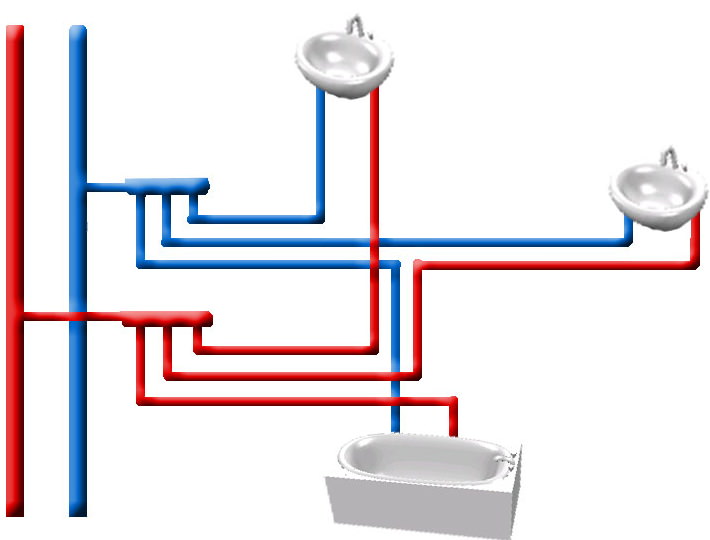

  1. Коллекторная разводка. Данный вариант предполагает, что на каждую трубу, ведущую к сантехническому оборудованию, будет установлен отдельный кран, то есть для каждого прибора будет создан отдельный участок трубопровода. В случае поломки это обеспечит возможность ремонта отдельного участка без отключения всей системы. Другое преимущество – в равномерном напоре на каждой водозаборной точке. А недостаток – сложность и длительность монтажа, дополнительные расходы на материалы.

Как сделать разводку труб в ванной комнате своими руками: типовые схемы разводки труб, варианты с фото-примерами

Какой бы метод прокладки труб вы не выбрали, нужно соблюдать определенные условия: постарайтесь сделать как можно меньше соединений и изгибов, и как можно больше целостности развязки. Магистрали горячей и холодной воды могут быть перехлестнуты лишь в исключительных случаях сложной подачи.

Способы разводки труб и прокладки трубопровода

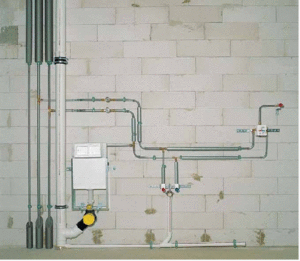

Способ развода труб

  • коллекторная;
  • последовательная;
  • разводка с проходными розетками.

Последний способ практически не используется, поэтому рассмотрим первые два из них.

Коллекторную разводку труб выполнить своими руками сложно, поэтому лучше ее доверить специалистам. При данной разводке на каждую из труб ставят запорные краны. При этом трубы ведут к каждому из приборов сантехники. Чтобы ее сделать есть возможность ремонтировать лишь определенный элемент без необходимости отключать всю систему подачи воды. При коллекторной схеме вода сможет равномерно распределяться по всем точкам своего использования, однако расход материала очень большой.

А вот последовательная разводка выполняется проще. При ней подразумевается, что магистральный трубопровод идет последовательно от одного предмета сантехники к следующему. Недостаток ее состоит в том, что напор воды осуществляется неравномерно, если все приборы работают в одно и то же время.

Способов прокладки трубопровода в ванной существует два:

  • открытая разводка труб;
  • скрытая.

При открытом варианте все трубы остаются на виду в ванной, а вот второй способ предусматривает их укладки в специальные ниши, которые потом заштукатуривают, тем самым скрывая их от взора владельцев квартиры.

Такой вариант достаточно сложный, также скрытую разводку нельзя создать в несущих стенах, а соединять при ней трубы можно только в доступных местах. Трубы, которые будут скрываться от глаз, оснащаются гофрорукавом для защиты от повреждений и для компенсации термического расширения трубопровода горячей воды от конденсата провода, по которому идет холодная вода.

Ввод коммуникаций в квартиру или дом

  • Необходимо обеспечить возможность перекрытия водопровода, установив запорный кран. Новое жилье имеет краны удовлетворительного качества, а в старом их чаще нет либо состояние желает лучшего. Предпочтение следует отдавать качественным шаровым кранам.

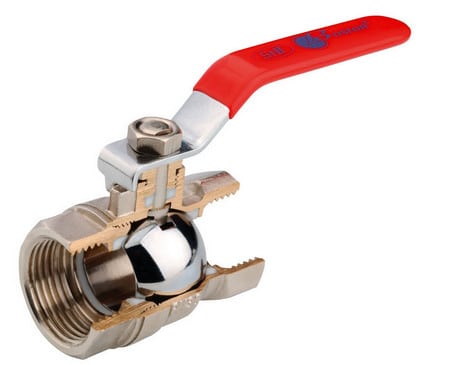

кран

Резко повернув рукоятку, можно спровоцировать гидроудар, при этом могут выйти из строя некоторые элементы водопровода. Пользоваться шаровыми кранами всегда следует медленно.

Рачительный хозяин вместо (или вместе) обычного крана установит себе систему защиты с управляемым запорным клапаном, которая предотвратит протечку воды при аварии.

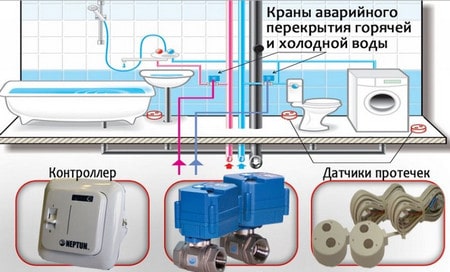

затопление ванной комнаты

  • Вторым после кранов устанавливают счётчики, если водопровод запитан не от собственной скважины.
  • Третий обязательный элемент — магистральный фильтр для отделения механических примесей. Следует установить фильтр для грубого отделения механических примесей, эффективнее работает, удобнее обслуживается самопромывкой.

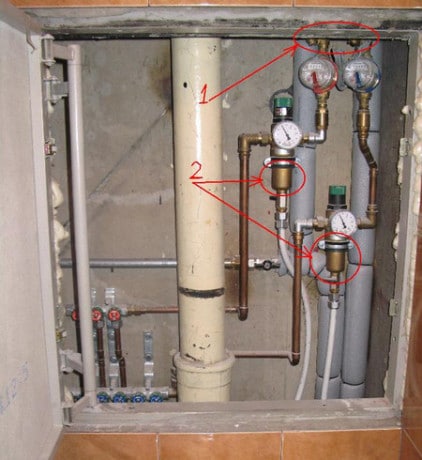

фото стояка

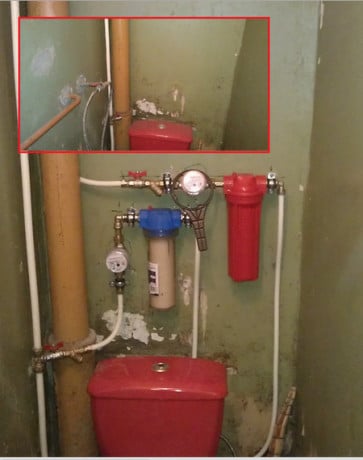

Смесители прослужат дольше, если поставить фильтр тонкой очистки, по мере загрязнения придётся менять картриджи.

очистка воды

Используются фильтры, улучшающие качество воды. Но в шкаф ввода коммуникаций городской квартиры они не помещаются, место находится лишь на кухне. Загородный дом имеет техническое помещение, где можно установить целую станцию очистки.

  • Четвёртым элементом может быть редуктор (регулятор) давления воды. Он, как видно из названия, стабилизирует давление, что важно для некоторых видов техники (стиральная и посудомоечные машины, бойлер).

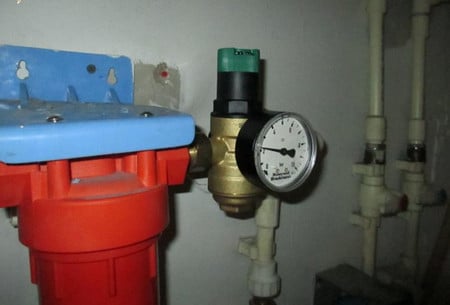

стабильное давление

Как подвести трубопровод к полотенцесушителю

Подводящие конструкции можно протянуть к сушилке от отопительного стояка или же магистрали горячей воды, но не забывайте о том, что при наличии центрального отопления, радиатор будет работать лишь во время отопительного сезона. Кроме того, если врезать отводы в отопительную систему, нужно будет перекрывать воду на стояке, а это следует предварительно согласовывать с коммунальщиками в своем доме.

Читайте также:  Смазка для сальников стиральных машин: чем заменить, какая подойдет, с видео

Лучше всего подключаться от горячего трубопровода, а для удобства и с целью экономии горячей воды между сушилкой и магистралью лучше поставить байпасную перемычку, соединяющую прямую и обратную трубы. В вот шаровые краны перед и после змеевика смогут отсекать сушилку при необходимости ее сменить или с целью сохранения теплого воздуха в помещении.

Установка умывальников разного типа

Место установки умывальника во многом зависит от типа его конструкции, размера и места расположения систем коммуникации. Прежде чем установить сантехнику в ванной, нужно ознакомиться с её размерами, учитывать общепринятые стандарты и средний рост каждого члена семьи. Самая распространённая ошибка, когда сначала укладывают трубы в стену, а потом решают, как скрыть сантехнику в ванной и пытаются подобрать умывальник или унитаз нужной конструкции.

Важно помнить, что для начала необходимо приобрести все элементы сантехники, изучить её размеры, определить местоположение в помещении. Затем составляется схема размещения сантехники в ванной и согласно полученной схеме производится укладка труб.

На сегодняшний день существует несколько самых распространённых моделей умывальников, которые различаются по типу установки и конструкции. К таким моделям относят:

  • умывальники подвесного типа, устанавливаемые на стену через специальные отверстия в чаше или на специальные кронштейны;
  • умывальники с тумбой или «мойдодыр», который одновременно является частью мебельного интерьера;
  • умывальник устанавливаемый на специальном пьедестале, он же называется «тюльпан».

Ниже прилагаем стандартные размеры сантехники в ванной комнате, которые нужно учитывать при планировании пространства.

сантехнические работы в ванной комнате
Стандартные размеры основных типов умывальников

Важно помнить, что перед тем как расставить сантехнику в ванной, нужно обязательно учитывать тип канализационной системы если нет возможности её перепланировки.

Например, умывальники подвесного типа рассчитаны на канализационный выход в стене, в то время как изделия типа «тюльпан» или «мойдодыр» могут устанавливаться с канализацией, выходящей из пола. Установка должна проводиться таким образом, чтоб она давала свободный доступ ко всем основным коммуникационным узлам, давая возможность проводить ремонт сантехники в ванной или техническое обслуживание.

Как провести канализацию

Чтобы выполнить своими руками разводку труб канализации, нужно принять во внимание следующее:

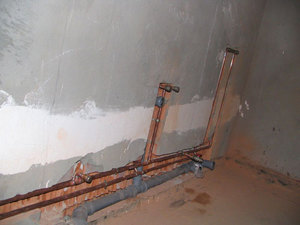

  • Укладываем трубы в туалете
  • не допускайте угловые стыки на 90 градусов;
  • должны быть точки прочистки для устранения сора;
  • при подводке к унитазу трубы следует выбирать на 100 мм, а для ванны и мойки на 50 мм;
  • трубы для слива воды в раструбе стока следует ставить с зазором порядка 10 см от места стыка.

Перед началом разводки труб не забудьте установить контрольный вентиль, а за ним и фильтр грубой очистки воды. После этого устанавливаются счетчики, контролирующие расход воды, а за ними фильтр тонкой очистки. В тех местах водопровода, где напор воды может превышать допустимую возможность давления, лучше устанавливать редукторы.

Какой выбрать способ укладки труб?

Прокладка труб водопровода может быть скрытой или наружной. Этот вопрос необходимо решить до момента создания схемы, так как в каждом варианте есть свои нюансы, требующие заблаговременного учёта.

Скрытая укладка позволяет пластиковые трубы спрятать в стены, нишу или короб. Но в данном случае сложно обеспечить доступ без повреждения внутренней отделки. При этом нужно обеспечить минимум скрытых соединений, чтобы минимизировать вероятность протечек.

Для этих целей под холодную воду подходят полипропиленовые или полиэтиленовые трубы, а для горячей – металлопластиковые. Монтаж труб возможен только в том случае, если это позволяет сделать толщина стен, а также не был сделан косметический ремонт.

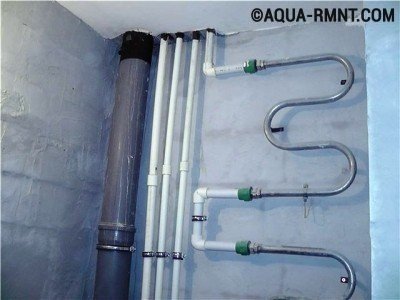

Открытая разводка труб в реализации достаточно проста и её можно выполнить даже после того, как был проведён ремонт в ванной комнате.

Подойдут любые виды материалов, подходящие под определённые условия эксплуатации. В любое время провести профилактические или ремонтные работы удобно, так как есть доступ к любому участку водопровода.

Расширить систему и при необходимости подключить сантехнику также достаточно просто.

Однако такая разводка ухудшит дизайн ванной комнаты и потребует грамотной организации доступного пространства с целью обеспечения необходимой функциональности, а также, по возможности, скрытия труб за предметами интерьера.

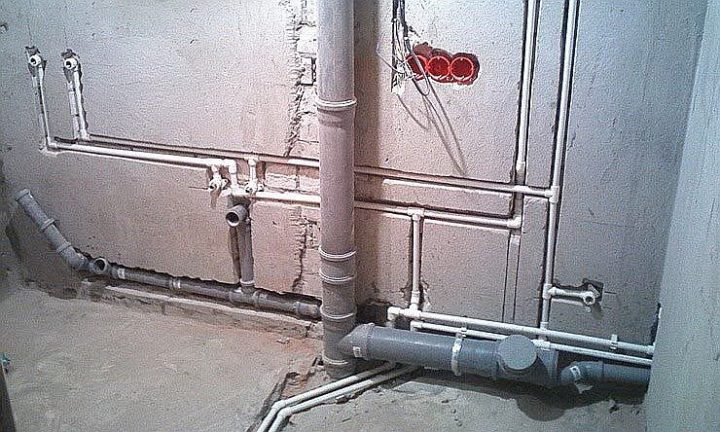

как сделать сантехнику в ванной

Комплектующие для монтажа канализационных труб

Рассмотрим различные уголки и стыки для пластиковых труб канализации, при помощи которых производится монтаж.

Тройник 110мм 90 градусов

Тройник 90 градусов, диаметры: 32, 40, 50, 110 мм. Одна из основных и часто встречающихся запчастей. Используется для организации отвода на унитаз и в прочих решениях. Зачастую приходится слышать от «очень опытных» сантехников, что выпуск на унитаз не должен входить горизонтальный лежак (трубу) под углом 90, иначе будут постоянные засоры. Со всей ответственностью могу заявить: это не так — в моей практике имеется великое множество подключений унитаза таким тройником и во время эксплуатации нет никаких намеков на засоры.

Вообще, у сантехников существует правило: по возможности не делать на «каналье» углы 90, лучше поставить два уголка по 45. Это действительно так и стоит придерживаться этого правила, однако в случае с унитазом, в 9 из 10 случаев технически удобнее сделать подключение именно тройником 90 градусов. И ничего страшного в этом нет!

Эксцентрик 110-50 мм. и тройник 110 мм.

Муфта переходная эксцентриковая 110-50 мм., именуемая в народе «бутылочка». Предназначена для перехода со 110-й трубы на 50-ю. В канализации санузла применяется, как правило, после организации вывода на унитаз — далее 110-й диаметр без надобности и монтаж продолжается пятидесятым.

Крестовина 110-110-110-50 в сборе с бутылочкой

На фото выше мы видим узел в сборе: крестовина 110-110-110-50 и «бутылочка». Таким образом организован вывод на унитаз, продолжение лежака D50 налево и вывод D50 вверх. Верхний вывод в приведенном примере используется под слив стиральной машинки.

Во время приобретении крестовины нужно быть внимательным: они различаются на левые и правые.

Помимо крестовины и бутылочки существует множество вариаций переходов со 110 мм. на 50 мм. Большинство из этих соединителей различаются на левые и правые. Некоторые примеры ниже:

Углы 110 мм. с отводами 50 мм.

В отличие от тройников 110 мм., для диаметра 50 мм. и меньше лучше использовать плавные углы 45 градусов — технически нет никаких препятствий для использования двух углов по 45 вместо одного 90.

Тройник 50 мм. 45 градусов с уголком 45 градусов

Независимо от диаметра трубы (32, 40, 50 или 110 мм.), углы 45 и 90 градусов не единственные. Существуют углы 30, 67, 87 градусов. Благодаря им решаются различные монтажные задачи, когда по задумке нужно повернуть трубы на угол, отличный от прямого.

Угол D50 30 градусов

Стоит заметить, что в последнее время появилось великое множество вариаций углов и переходов, показать все существующие — практически не возможно.

Все чаще встречаются канализационные трубы и фитинги белого цвета. Они отлично стыкуются с серыми и отличаются только цветом толщиной стенок. Стенки этих труб более толстые, поэтому движение сточных вод происходит более бесшумно.

Белый переход среди серых канализационных труб

Теперь обсудим крепление труб. Стандартно существует два вида кронштейнов для крепления канализационных труб — регулируемые и нерегулируемые.

Нерегулируемые пластиковые клипсы используются преимущественно для крепления на стены, ведь нет возможности создавать уклон при креплении на пол. Хотя «смекалистый» мастер найдет способ закрепить клипсы на полу, на разной высоте — при безвыходности можно крепить клипсы на бруски разной толщины.

Хомут пластиковый для крепления канализационной трубы на стену

Размеры хомутов стандартные, под трубы D32, D40, D50 и D110.

Больший простор для действий дает хомут трубный на шпильке: регулируемый в небольших пределах диаметр, регулируемая высота крепления на пол или крепление на стены. Эти крепления весьма универсальны и подходят для любых труб, не только канализационных. Размеры, подходящие для пластиковой канализации:
«1» (регулируемый диаметр 32-36 мм. для крепления D32)
«1¼» (38-43 мм. для крепления D32 в раструбе и для D40)
«1½» (47-51 мм. для раструба D40 и для D50)
«2» (57-61 мм. для раструба D50)
«4» (110-116 мм. для D110)

Хомут трубный на шпильке

Шпильки у данных хомутов встречаются разной длины, с резьбой М6-М10. Порой удобно приобретать длинную шпильку отдельно и делать нужную длину самостоятельно.

Крепления стоит располагать возле раструбов (или на раструбах непосредственно). Обычно достаточно одного крепления на одно горизонтальное колено. При закреплении на раструбе (как на первом фото публикации), собранные трубы будет сложно разобрать без расслабления хомутов, нужно это учитывать.

Установка труб в ванной своими руками

Естественно, что своими руками установить металлические трубы будет под силу далеко не каждому, поэтому ниже мы расскажем о том, как самому установить полипропиленовые или металлопластиковые конструкции в ванную комнату.

Для работы потребуется приготовить такой набор инструментов и материалов:

  • паяльник для пластика с нужными насадками;
  • болгарка;
  • ножовка по металлу;
  • перфоратор;
  • льняная уплотнительная подмотка;
  • саморезы и дюбеля;
  • трубы;
  • ключи разводные;
  • краны шаровые;
  • муфты, тройники и отводы;
  • фильтры для очистки воды;
  • редуктор.

Снимаем старые трубы и ставим новые

Чтобы убрать старые коммуникации, перекройте воды и раздайте соединения для ее дренажа. Поснимайте резьбу и снимите все краны и муфты, разрежьте сварные соединения при помощи болгарки. Если до чего-то тяжело добраться, используйте перфоратор, оснащенный зубилом.

Когда все убрали, можно приступать к монтажу.

Если на стояке штуцер оснащен резьбой, прикрепите на него регулировочный вентиль, фильтр и счетчик для воды.

Трубы нужно прикреплять с элементами, применяя пайку. Установите гильзы и бочонки, затем включите паяльник, соблюдая при этом температуру порядка 260 градусов.

Не нарезайте их заранее на участки, а лучше соединяйте их постепенно, чтобы правильно подобрать размеры. Резать их следует ножовкой, зачищая при этом срезы канцелярским ножом.

Детали разогреваются в течение нескольких секунд. После того, как вы сняли с паяльника две части, их следует соединить немедленно, вжав до упора, но без сильного прижима.

Трубы нужно устанавливать вдоль стен пластиковыми хомутами, которые прижимаются к стене саморезами. Это позволит надежно зафиксировать и защелкнуть замки.

Проверьте качество своей работы, открыв холодную воду на 25 минут. Потом на такое же время включите горячую. Посмотрите, как будут вести себя соединения, резьбовые и запаянные. Если есть протечки, их потребуется тут же заменить.

Материалы

Разводка сантехники своими руками в помещении санузла выполняется с помощью труб. Чтобы провести воду от общедомового стояка к потребляющему прибору, необходимо проложить от него трубу под уклоном. В настоящее время в строительных магазинах представлен огромный ассортимент сантехнических изделий, поэтому можно выбрать подходящие модели с длительным сроком эксплуатации. Чаще всего в качестве материала для изготовления водопроводных труб используют:

  • Металл. Раньше самим популярным видом водопроводных труб считались металлические. Они изготавливались из меди, латуни, чугуна, а затем и из нержавеющей стали. Достоинствами этого варианта считают долговечность, прочность и устойчивость к коррозии, недостатком – негибкость. Металлические сантехнические коммуникации могут быть бесшовные или сварные, с антикоррозийным покрытием или окрашенные. Они хорошо переносят воздействие высокой температуры, поэтому подходят также для проведения горячей воды.Металлические трубы

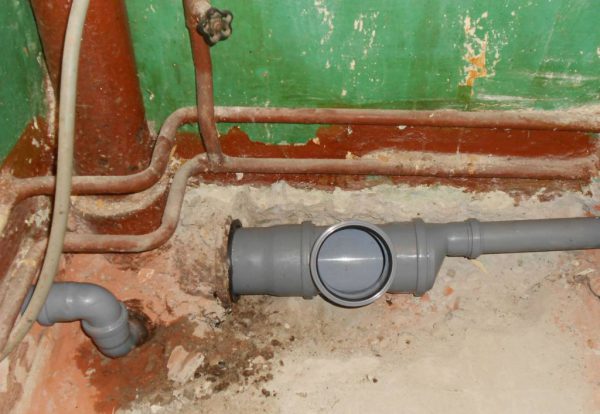

    Металлические трубы
  • Металлопластик. К этому типу относятся более современные виды труб, которые имеют двухслойное строение, снаружи они пластиковые, а внутри металлические. Трубопровод из металлопластика более гибкий, легкий и долговечный, чем металлический. Кроме того, он лучше переносит воздействие высокой температуры, чем трубы из пластика.

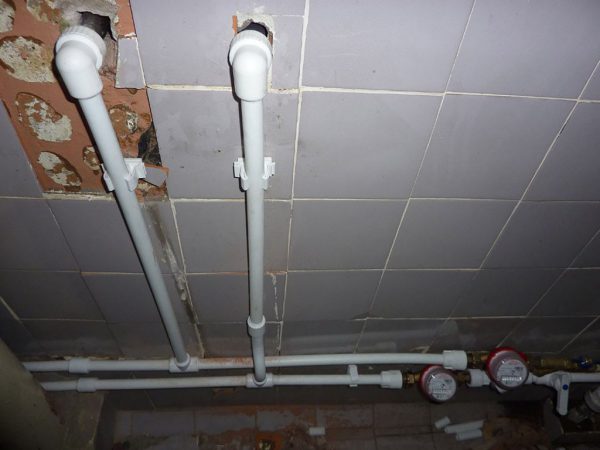

  • Пластик. Делать разводку труб в ванной своими руками пенопропиленом намного проще, чем металлическими трубами. Пластиковый трубопровод намного легче, проще в обработке, гибче и долговечнее. Однако, для горячей воды использовать пластиковые трубы не рекомендуется, так как они могут деформироваться от высокой температуры.Пластиковые трубы
    Пластиковые трубы

Учтите! Многие домовладельцы, не зная, как сделать разводку труб, делают ее самостоятельно, допуская серьезные ошибки при выборе материалов и монтаже. Даже мелкие недочеты при прокладке трубопровода могут стать причиной протечек и аварий, поэтому экономить на услугах опытного сантехника все же не стоит.

Типы разводки инженерных коммуникаций

Самыми популярными видами разводки труб водоснабжения в ванной и туалете являются:

  • последовательная;
  • коллекторная.

Первый вариант лучше всего подойдет для жилья с небольшой протяженностью водопровода и малым количеством подключения точек водоразбора. Второй применяют в квартирах с большой жилой площадью и множеством сантехнических приборов, он отличается большой протяженностью водопроводных сетей.

Вот подробное описание каждой их них.

Разводка последовательного типа

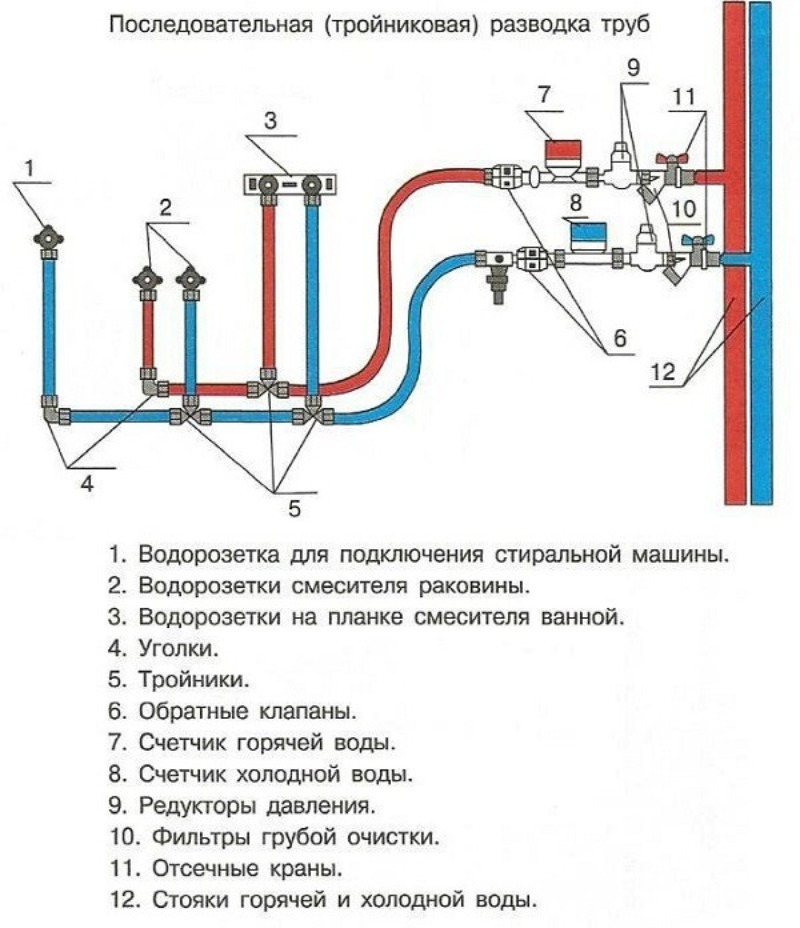

Тройниковая разводка труб

Последовательная разводка полипропиленовых труб в ванной и туалете представляет собой одну ветку трубопровода, берущую начало у отвода стояка, и соединяющую ввод с первым потребителем. От первого пользователя трубопровод идёт ко второму и так до последней точки. Все потребители подключаются через тройники, устанавливаемые в местах разбора воды.

Эффективна такая разводка только в малогабаритных квартирах.

Если протяженность сети большая, и на ней размещается много потребителей, то при одновременном их подключении напор будет слабым.

Принцип работы последовательной разводки не позволяет перекрыть воду на одном приборе. Для ремонта или замены отдельных элементов потребуется отключать всю ветку с помощью аварийного крана на вводе. Несмотря на этот недостаток, последовательную разводку продолжают широко использовать.

Ее преимуществом является простота сборки – элементы монтируются по одной линии трубопровода.

Стоимость материала и сборки невысока, метраж труб минимальный.

Схема коллекторной разводки сложнее.

Коллекторный тип разводки

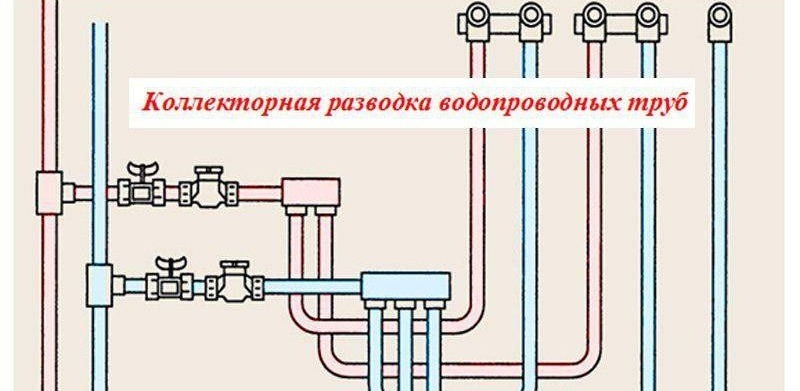

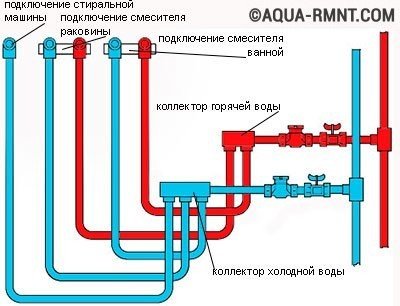

Коллекторный тип разводки, схема

Сложность коллекторной разводки связана с необходимостью прокладки труб от ввода стояка до каждого места разбора воды. Такое подключение обеспечивает коллектор – устройство, предназначенное для распределения воды одновременно по нескольким направлениям. Эта особенность обеспечивает одинаковое давление на каждой точке водоразбора. Некоторые модели коллекторов продают с уже установленными запорными кранами.

Если таковых на устройстве нет, нужно самостоятельно их туда поставить – так использование этого типа разводки станет удобнее. Благодаря запорной арматуре появляется возможность отключать только нужное направление, в то время как другие остаются в работе. Кроме аварийных ситуаций таким способом регулируют подачу воды при снижении давления в городской магистрали.

Иногда коллекторную разводку называют лучевой.

Прямое соединение с коллектором позволяет использовать цельную трубу без стыков, устраиваемых для подключения других потребителей.

Это значит, что появление протечки возможно только на коллекторе и на приборах сантехники, где ее легко устранить. Поэтому трубы, прокладываемые согласно лучевой разводке, можно монтировать скрытым методом.

В число недостатков этой разводки входят: сложность и существенные расходы на большее количество труб, чем для последовательной схемы.

Что понадобится кроме труб и фитингов?

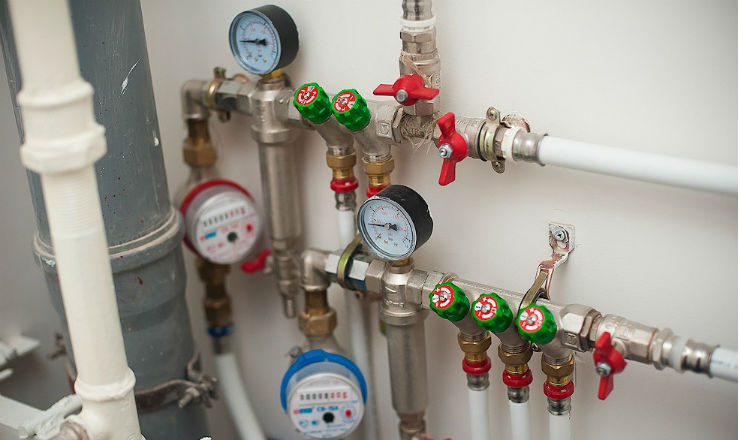

Сантех оборудование на трубопроводе в квартире

Грамотно собранная схема водопроводной разводки должна учитывать не только расположение труб и сантехники в санузле, но включать ряд устройств необходимых для нормального функционирования коммуникаций и оборудования. Обычно их сосредотачивают на участке близком к вводу в квартиру в специальном сантехническом шкафу. К подобным устройствам относят:

  • коренную запорную арматуру;
  • блоки фильтрации (грубой и тонкой очистки);
  • редуцирующие и обратные клапаны;
  • приборы учета;
  • сторожа-аквастопы.

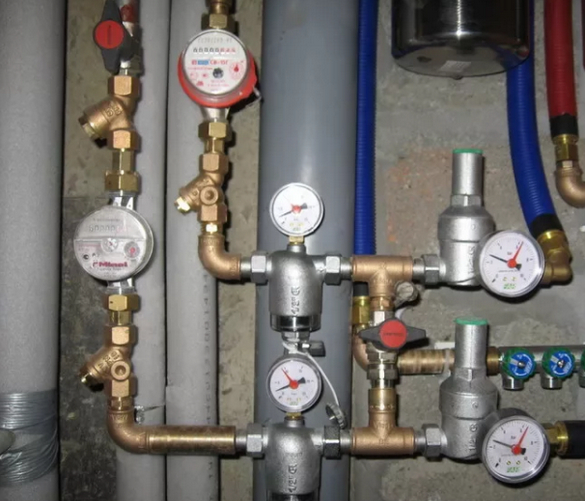

  • коллекторы-распределители, краны, манометры;

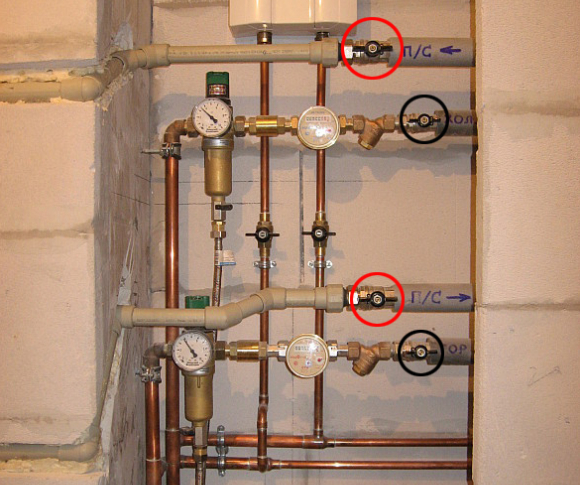

Коренной кран (вводная запорная арматура)

Коренной кран

Запорная арматура на вводе в квартиру.

Отделяет квартирные сети от домовых – с него начинается прокладка разводящих коммуникаций. У него всего две функции – открыть или перекрыть поток воды. Следовательно, не обязательно переплачивать, покупая боле дорогой вентиль с плавной регулировкой – простого шарового крана вполне достаточно.

Тем не менее, к выбору главного запирающего устройства следует подойти особо ответственно, так как его задача не только обеспечить возможность проведения профилактик или ремонтов на локальной сети, но и оперативно отсекать воду при возникновении аварийных ситуаций. Надежность коренного крана не должна вызывать никаких сомнений. Поэтому не экономьте не его покупке, приобретайте продукцию известных брендов (BUGATTI, FIV, GACOMINI, VALTEC) у надежных продавцов.

Фильтрующие устройства

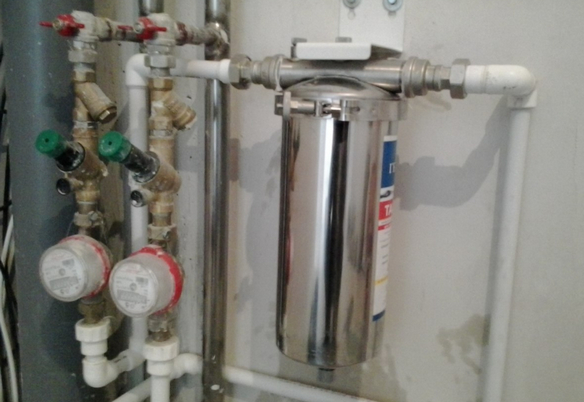

Фильтр для воды.

При сегодняшнем изобилии дорогостоящей сантехнической арматуры и приборов, вопрос о необходимости установки хотя бы минимального комплекта фильтрующих блоков уже не поднимается. Экономия на относительно дешевых системах предварительной водоподготовки, чревата быстрыми износами и поломками более ценных вещей.

К минимальному комплекту можно отнести фильтры грубой (грязевик) и тонкой очистки. Их назначение извлекать из протекающей жидкости взвешенные примеси. Рабочим элементом грязевика служит мелкоячеистая сетка с пропускной способностью, чаще всего, в диапазоне 100-300 мкм. Скапливающиеся загрязнения удаляют, очищая сетчатую вставку. Для этого её извлекают из корпуса устройства либо промывают через соответствующий дренажный штуцер (промывные модели).

Функционирование фильтров тонкой очистки происходит аналогично, только рабочим элементом выступает картридж из полипропиленового волокна или нити. Картриджи позволяют задерживать примеси от 5 мкм до 20 мкм, являясь расходными материалами, которые обновляются после потери пропускной способности.

Кроме обязательных механических фильтров, также рекомендуется комплектация схемы квартирной разводки блоком ГМС. Что это такое? Расшифровывается, как гидромагнитная система, созданная переводить часть примесей в коллоидные взвеси, чтобы затем их можно было осаждать на картридже тонкой очистки. Устройство содержит постоянный магнит, энергонезависимо и не требует обслуживания.

Регулирующие устройства

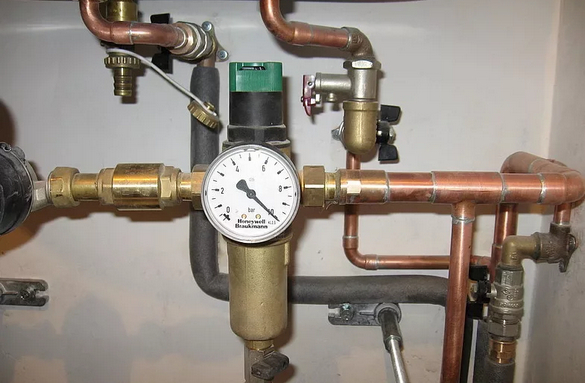

Редукторы давления воды.

Первым из них по важности является редуктор давления. Его задача ограничивать давление внутри локальной водопроводной сети до заданной комфортной величины 3-4 бар. Он также помогает защитить санитарно-технические приборы от гидравлических ударов, давление при которых может лавинообразно нарастать до 10-12 бар. Для подстраховки от критических нагрузок, можно дополнительно установить гаситель гидроударов поршневого либо мембранного типа.

Направление потоков жидкости помогают задавать обратные клапаны. Их монтирую не только в сантехническом шкафу, для корректной работы счетчиков, но на входе ХВ в бойлеры. Они препятствуют сливу воды в магистральные трубопроводы при прекращении её подачи. В противном случае, вода вытечет из бойлера, а его ТЭН, включившись «на сухую», быстро сгорит.

Приборы учета

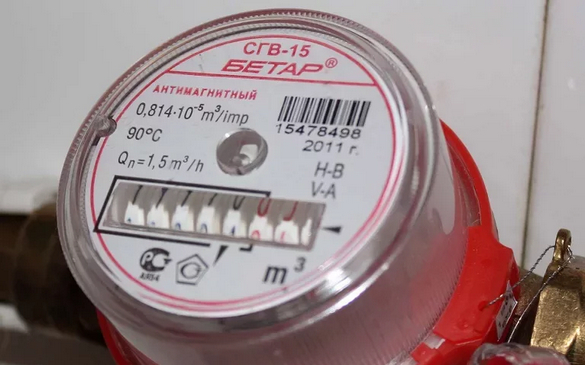

Счетчик воды.

Их тип и способ инсталляции обязательно согласовываются в управляющей компании. Актуализированная редакция СП 30.13330.2012 «Внутренний водопровод и канализация зданий» обязывает размещать приборы учета водопотребления в удобных для обслуживания и контроля местах. При этом необходимо выбирать изделия, допускающие планируемые для них позиционирования в сантехнических узлах или шкафах. Счетчики могут быть рассчитаны на универсальный или только на горизонтальный монтаж. Если же приборы второго типа ставить вертикально, то точность их показаний нарушается.

Окружение устройства также влияет на погрешность его измерений. Так, производители предписывают необходимость наличия прямых патрубков до и после счетчиков для предотвращения образования вихревых потоков, искажающих показания. Рекомендуемые размеры подобных вставок указываются в паспорте конкретной модели прибора. Обычно перед водомером они должны быть длиной не менее 5-ти, а после не менее 3-х диаметров его нормативного проходного сечения.

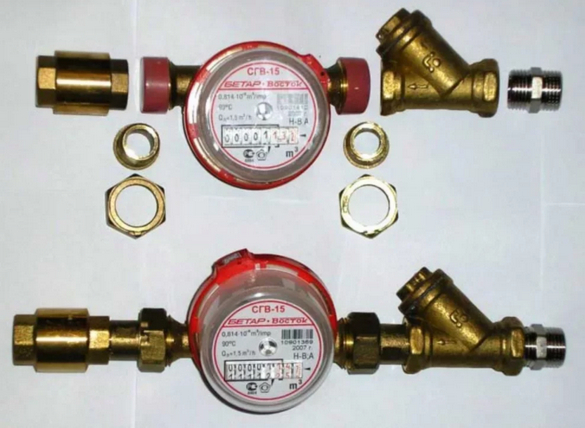

Комплект для установки счетчиков воды

Комплект для установки счетчиков воды

Рабочая комплектация прибора учета потребляемой воды обязательно включает сетчатый фильтр-грязевик и обратный клапан. Грязевик монтируется после коренного крана, но до счетчика. Его задача обезопасить прибор от механических взвесей. Обратный клапан завершает сборку. Он предотвращает отток воды в стояк, при его опорожнении, тем самым исключается сброс учетных показаний.

Важно! Установка до водомеров кранов или фильтров с промывными штуцерами может вызвать проблемы при постановке их на учет. В крайнем случае, для всех сбросных отверстий должна быть предусмотрена возможность опломбировки.

Аварийные устройства

От аварий на водоподающих коммуникациях не застрахована даже разводка, выполненная по всем правилам из первоклассного материала. Поэтому, чтобы обезопасить имущество своей квартиры от потопов, а также квартир расположенных ниже, в схему включают специальные автоматические устройства для защиты от протечек. Они встречаются двух основных типов – с простым механическим и с электромеханическим приводом.

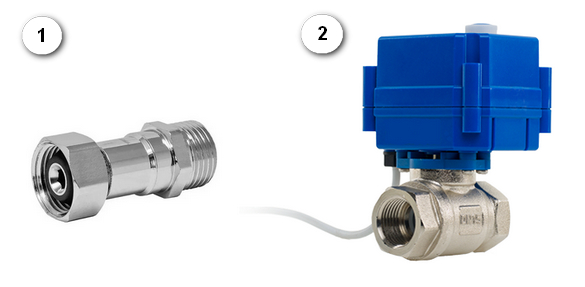

Аквастоп

1. Первый тип отличается доступной ценой и простотой конструкции. Его характерным представителем является Аквастоп (500-600 руб). Он срабатывает при резком увеличении расхода воды. Например, если лопнет гибкий шланг стиральной машины, клапан практически мгновенно отсечет подачу.
2. Электромеханические «аквастопы» – это уже сложные дорогостоящие системы с ценами порядка 8-10 тыс. рублей (Аквасторож, Нептун, Гидролок). Они состоят из нескольких блоков: контроллера, датчиков, электропривода (крана или клапана). Могут запитываться от бытовой сети 220V, автономных источников либо комбинированно. Их главное преимущество в том, что они могут отследить как интенсивный разлив воды, так и незначительные её подтекания.

Прочие вспомогательные устройства сантехнического шкафа

Манометры. Желательно установить минимум пару штук на каждой из веток ХВ и ГВ. Один на вводе в квартиру или после редуктора давления (если есть), второй после фильтра (фильтров).

Манометры на водопроводной разводке.

Манометры в водопроводной разводке в квартире.

По перепаду давлений манометров можно отслеживать степень загрязнений сеток или сменных картриджей. Для инсталляции приборов можно применять специальные тройники, но, зачастую, проще использовать некоторые устройства уже укомплектованные манометрами или имеющие посадочные отверстия под них. Такими устройствами могут быть краны, фильтры, коллекторы, редукторы давления.

Коллекторы-распределители. Их еще называют гребенками. Они являются неотъемлемой частью водопровода, собираемого по коллекторной схеме разводки. Конструктивно гребенки различаются по диаметру присоединения к питающей линии (½», ¾», 1″) и количеству отводов, начиная с двух.

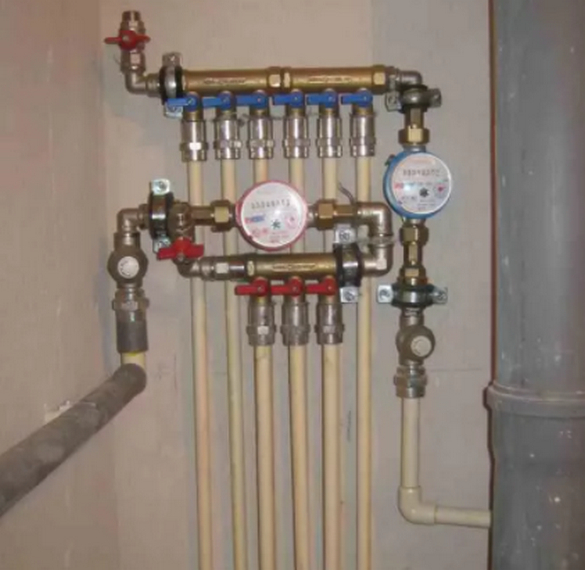

Распределительный коллектор.

Распределительный коллектор.

Коллекторы могут комплектоваться отсечными шар-кранами или регулирующими вентилями на каждую ветку (в случае с тройниковой системой, краны ставятся непосредственно перед конечными санитарно-техническими приборами). Кроме того на гребенках при желании устанавливаются манометры, редуктора, аварийная автоматика.

Виды и способы разводки труб в ванной комнате

Как проложить трубы в ванной комнате своими руками

Перед тем как проложить трубы в ванной комнате для слива и под воду, следует выбрать оптимальную схему подключения потребителей. Для квартир и частных домов используется два основных варианта. Первый из них – последовательная разводка водопровода, ее особенности таковы:

  1. От стояка или ввода до самого дальнего потребителя прокладывается по одной трубе горячего и холодного водоснабжения.
  2. К последнему элементу, расположенному дальше всего, подключение производится через отводы. На промежуточных точках ставятся тройники, через которые удобно присоединять любое оборудование.
  3. Этот способ намного дешевле с точки зрения количества используемой трубы и выступает преимуществом при скрытой прокладке. В панельном доме чаще всего нужно делать штробы и, если труб несколько, процесс существенно усложняется.
  4. При этом, если возникнет проблема с любым из узлов цепочки, придется перекрывать воду во всей линии. Также во время пикового потребления, когда открывается несколько кранов, давление в последнем может быть намного ниже.

Кстати!

Если в систему включена водонагревательная колонка или двухконтурный котел, последовательная конструкция подойдет лучше всего, т. к. горячее водоснабжение все равно осуществляется через одну трубку.

Что касается второго решения – это параллельное подключение труб ко всем потребителям. Второе название таких систем – коллекторные, т. к. именно этот узел используется для присоединения. Особенности следующие:

  1. Сразу после счетчика на вводе ставится коллектор на холодное и горячее водоснабжение, специалисты называют его «гребенка». Количество выводов подбирается под систему, их может быть практически любое число.
  2. Планируя подключение, следует располагать трубы по порядку – от самого дальнего объекта к ближнему. Благодаря строгой системе трубопроводы не будут пересекаться, это обязательное требование при их укладке.
  3. При параллельной схеме расход труб и фитингов намного больше, проект существенно прибавляет в стоимости. Кроме того, маскировать несколько параллельных элементов на порядок сложнее.
  4. Обслуживать коллекторную конструкцию проще, т. к. вода отключается отдельно для каждого потребителя. А в моменты пикового расхода падение давления ощущается намного меньше.

Гребенки сами по себе стоят немало, при этом важно выбрать качественный узел, т. к. от него во многом зависит безопасность и долговечность конструкции.

Выбираем подходящий способ монтажа

После тщательной проработки эскиза, где нанесены все разметки и размеры и продуманной схемы разводки, придется подумать над тем, каким образом все это будет реализовано на практике. Особых трудностей с этим в принципе быть не должно, поскольку развести трубы можно одним из двух способов — открытым или скрытым.

Открытый способ это когда трубопроводы коммуникаций находятся снаружи. Характеризуется простой выполнения монтажных работ, однако эстетические параметры оставляют желать лучшего. Даже если все коммуникации будут проходить как можно ближе к поверхности пола.

Открытый способ разводки

Говорить об эстетичности не приходится — однозначно некрасиво

Скрытый же способ подразумевает, что трубы прячутся в стеновые конструкции. Здесь с визуальным восприятием все в порядке – магистрали просто не будут видны. А вот выполнять монтаж таким способом крайне затруднительное мероприятие. Много сил отнимет, к примеру, штробирование. Важно заметить, что штробирование стен при скрытой разводке не может выполняться в несущих стенах.

Скрытый монтаж труб

По окончании отделочных работ труб не будет видно вообще

Скрытое размещение водопроводных труб требует особо тщательного монтажа, ведь при появлении протечки устранить её будет непросто. По этой причине лучшим вариантом является система, построенная с использованием медных или полипропиленовых труб – они совершенно не подвержены коррозии, поэтому смогут прослужить дольше металлических. Не рекомендуется сооружать скрытый водопровод из металлопластиковых труб. В процессе эксплуатации потребуется периодически проверять и подтягивать резьбовые соединения фитингов, что будет непросто сделать на магистрали, спрятанной за внешней отделкой.

Продолжаем работать со схемой разводки, теперь нужно определиться с тем каким образом физически будут уложены трубы: последовательно, коллекторно, с проходными розетками. Последний в быту практически не используется, поэтому оставим его профессионалам. Лучше детально рассмотрим два первых метода.

Последовательно

Преимущества этого варианта в том, что все предельно просто и понятно: магистраль трубопровода прокладывается поэтапно, соединяя один прибор с другим. С точки зрения монтажа – отличный вариант.

Недостаток тут один – в процессе эксплуатации, неравномерное распределение напора воды, если одновременно используются несколько приборов.

С коллектором

Этот метод предусматривает установку крана на каждой трубе, идущей к прибору. Это обеспечит возможность ремонта без отключения всей системы. Коллекторная разводка – это создание отдельного участка трубопровода для каждого прибора. Обеспечивается равномерное распределение воды по водозаборным точкам. «Новичку-сантехнику», однако, такой метод может оказаться не по зубам – требует большого терпения и трудозатрат. Ну и плюс ко всему прочему тут получается увеличенный расход материалов.

Схема коллекторной разводки

Такая разводка достаточно сложна в монтаже — подумайте стоит ли браться за нее самостоятельно

Какому бы варианту не было отдано предпочтение, в любом случае должны быть соблюдены следующие условия: минимально возможное количество соединительных узлов и изгибов магистралей, а также максимум целостности. Перехлесты магистралей холодной и горячей воды допускаются только в исключительно случаях со сложной подачей воды, а вообще разводка труб водоснабжения и водоотвода должна иметь законченный лаконичный вид.

Источники

  • https://vanna.guru/truby/montazh/razvodka-trub-v-vannoy-komnate-svoimi-rukami.html
  • https://SantehnikPortal.ru/sanuzel/razvodka-trub-v-vannoj.html
  • http://vannaguide.ru/rem/kanalizaciya/razvodka-trub-v-vannoj.html
  • https://dizain-vannoy.ru/santexnika/ustanovka-santexniki-v-vannoj-komnate.html
  • https://vipvannaya.ru/santexnika/truby/razvodka-v-vannoj-svoimi-rukami.html
  • https://yserogo.ru/remont/vanna-kanalizaciya.html
  • https://sovety-vannoy.ru/santexnika/truby/razvodka-trub-v-vannoj.html
  • https://trubametr.ru/vidy-rabot/montazh/razvodka-trub-v-vannoy
  • https://santech-info.ru/vodosnabzhenie/razvodka-vodoprovoda-v-kvartire.html
  • https://montagtrub.ru/kak-prolozhit-truby-v-vannoj-komnate/
  • https://aqua-rmnt.com/santehnika/razvodka/pravilnaya-razvodka-trub-v-vannoj-i-tualete.html

Понравилась статья? Поделиться с друзьями:
Bazliter.Ru
Adblock
detector
Gogetlinks12773
