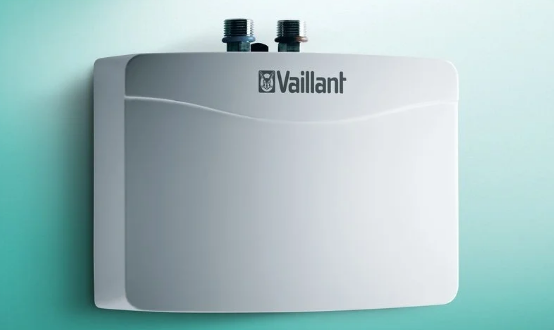

  23. Как установить водонагреватель проточного типа
  24. Подключение проточного водонагревателя к водопроводу
  25. Бойлер косвенного нагрева – что за агрегат?
  26. Необходимые для монтажа инструменты и материалы

Виды электрических водонагревателей

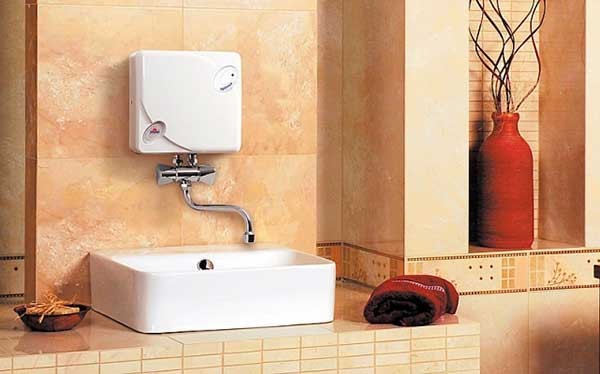

Есть две большие группы: проточные и накопительные. Проточные водонагреватели подогревают воду, которая через них проходит. В связи с этим имеют относительно небольшие размеры, но очень высокую мощность — до 24 кВт, но это — максимум. Для мытья посуды и принятия душа достаточно мощности в 4-6 кВт, для принятия ванной — 10-12 кВт. Так что для подключения такого оборудования требуется выделенная линия электропитания с УЗО.

Водонагреватели разного типа
Водонагреватели разного типа

Накопительные водонагреватели называют еще «бойлеры», они имеют резервуар и небольшую, по сравнению с проточными, мощность — от 0,8 кВт до 4 кВт. Тем не менее, для них тоже желательна отдельная линия электропитания. Размеры бойлеров зависят от объема воды, которая содержится в резервуаре. Форма у них цилиндрическая, а цилиндр может располагаться вертикально (более дешевый вариант) и горизонтально (стоят дороже).

Место для установки водонагревателя выбирают в основном в зависимости от имеющихся условий подключения. Чаще всего это или санузел или кухня: в обоих помещениях подведена вода. Во вторую очередь место выбирается из эстетических соображений: чтобы оборудование не очень «бросалось» в глаза. С этой точки зрения выбирают обычно туалет или ванную. При наличии места, этот выбор оптимальный.

Выбор места крепления

Для полноценной работы прибора и его безопасной эксплуатации необходимо правильно выбрать место установки. В городской квартире это обычно туалет (совмещенный санузел) или кухонное помещение. Высота размещения должна обеспечивать удобный доступ к пульту управления, и ограничена только размерами помещения. Место установки должно:

  • быть ровным, без выпуклостей и угловых наклонов;
  • обеспечивать горизонтальную установку бойлера;
  • располагаться над унитазом (желательно);
  • помещаться на несущей стене;
  • находиться максимально близко к точке раздачи, чтобы снизить потери температуры.

Водонагреватели с объемом емкости до 200 литров имеют настенное крепление, что делает их удобными для установки в небольшой городской квартире. Модели с горизонтальной установкой обычно держаться на четырех кронштейнах, вертикальные – на двух. Крепеж осуществляется с помощью анкеров с диаметром 10 мм и длинной не меньше 100 мм. Один такой анкер держит до 300 кг веса. От 2-х до 4-х анкеров будет достаточно для крепления бойлера с объемом от 30 до 150 литров. Бойлеры с размером бака больше 200 литров монтируются только на полу, иначе велик риски обрушения самого прибора и удерживающей его стены.

Инструкция по установке бойлера

Пошаговая инструкция нужна чтобы домашний мастер учел советы специалистов при монтаже бойлера. Работа эта трудоемкая, а неправильный монтаж может испортить не только новоприобретенный водонагреватель, но и внешний облик помещения. Работа по установке электрического нагревателя для воды делится на несколько этапов: крепление, обвязка с внутридомовыми сетями и первый пробный пуск.

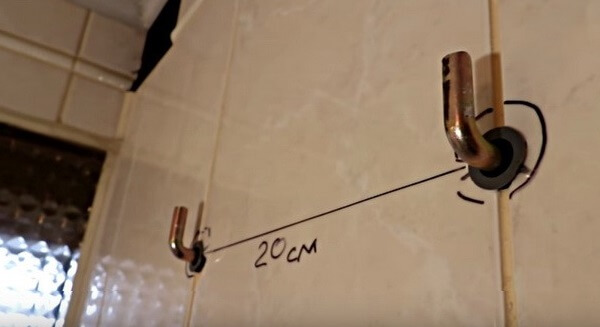

Крепление к стене

Монтаж выполняют с помощью монтажных крюков, которые закрепляются к стене, на которые впоследствии надевается корпус бойлера. Иногда крепят конструкцию с помощью специальной монтажной планки, которая поставляется в комплекте. Ее монтируют на стенку анкерными болтами, а уж только после этого на ней фиксируется электробойлер.

Для того чтобы правильно закрепить устройство выполняют следующие действия:

  1. Измеряют размеры корпуса, оценивают ориентировочно место установки, так чтобы от ограждающих поверхностей оставались зазоры по 4-5 см, а съемную крышку, возможно, было бы убрать для выполнения ремонтных работ и техобслуживания. Расстояние от потолка должно быть достаточным, чтобы установить конструкцию на монтажную планку.
  2. По шаблону, размечают и просверливают отверстия под крючки или анкера. Кафельную плитку проходят сверлом для керамики, а затем используют сверло для бетона и ударную дрель.
  3. Устанавливают в выполненные отверстия дюбели и заворачивают крючки или вставляют анкерные болты через дыры в монтажной планке и закручивают их гаечным ключом.
  4. Навешивают водонагреватель на крепежные детали.
  5. Строительным уровнем контролируют отсутствие отклонений от горизонтали и вертикали. Это необходимо, чтобы в процессе работы, во внутреннем баке не создавались воздушные пробки, иначе ТЭНы будут быстро выходить из строя.

Подключение к водопроводу

Обвязку электрического водонагревателя допускается выполнять, как с помощью стандартных шлангов, так и ПХВ-трубами. Схема подключения бойлера должна соответствовать чертежам, указанным в заводской документации.

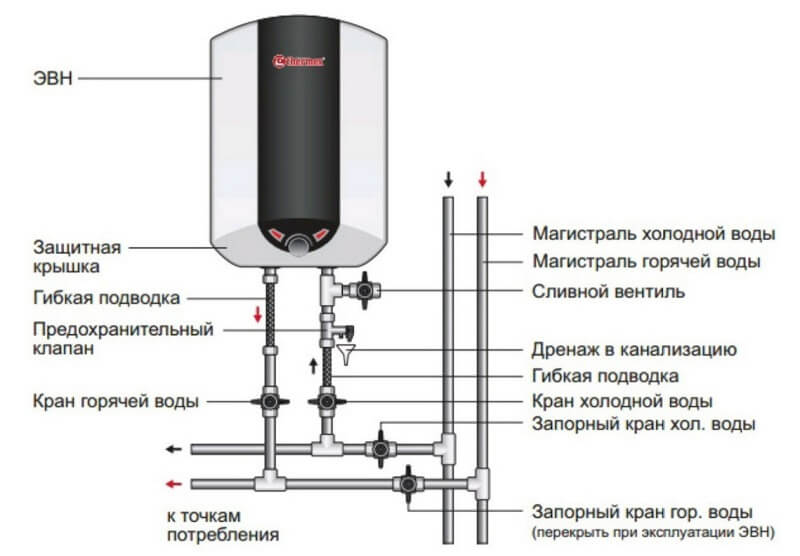

Обвязка бойлера с водопроводом

Перед тем как выполнять обвязку, нужно тщательно проверить всю комплектацию и наличие дополнительных материалов, которые были приобретены для этих целей.

Алгоритм подключения электрического бойлера к системе водоснабжения:

  1. Наворачивают на синий патрубок холодной воды водонагревателя тройник Ду 15.
  2. К нижнему отводу тройника диаметром ½ дюйма подключают сбросной клапан стрелкой направленной к электробойлеру, а к боковому — присоединяют шаровой кран, для дренажа водонагревателя во время ремонта или обслуживания.
  3. Все соединения тщательно уплотняют ФУМ-лентой.
  4. Накручивают на голубой патрубок ГВС нагревателя шаровой кран и соединяют его с тройником с использованием гибкого шланга либо ПХВ-труб.
  5. Затягивают соединительные гайки вручную, после гаечными ключами.
  6. Надевают шланг на сбросной клапан и выводят его в канализацию, чтобы вода, которая будет течь при терморасширении, уходила в слив.

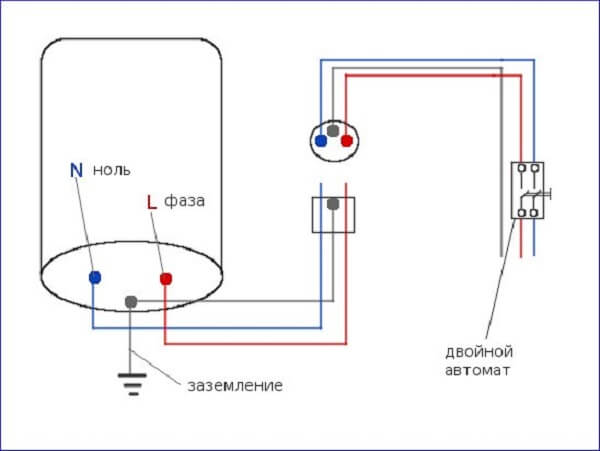

Как подключить к электропитанию

Современные электрические нагреватели по российскому стандарту поставляются с кабелем и электрической вилкой. Для надежного подключения бойлера достаточно включить вилку в розетку, имеющей заземление.

В других вариантах, линию надо будет подсоединить своими руками. Если кабель не идет в комплекте устройства, покупают трёхжильный кабель ПВС 3х2,5 и подключают его напрямую от электрощита.

Работы могут выполнять лица имеющие группу допуска для работы с электрооборудованием. Для того чтобы защитить внутридомовую электрическую сеть от возможного перенапряжения в линии бойлера, устанавливают автоматический дифвыключатель на 16 А.

Затем подсоединяют провода к клеммнику бойлера по схеме указанной заводом: фаза провод — к L, нуль — к N, а заземление — к PE либо на корпус.

Подключение к водопроводной системе

Перед подключением бойлера к водопроводу корневые вентили, установленные на вводе горячей и холодной воды в квартиру, нужно перекрыть. Далее нужно открыть краны на любом из смесителей с тем, чтобы сбросить давление в трубах.

После этого нужно действовать по инструкции:

  1. После корневого вентиля у «горячего» стояка можно установить обратный клапан. Эта мера не является обязательной — клапан нужен только на тот случай, если пользователь забудет перекрыть корневой вентиль. Без клапана в такой ситуации нагретая вода из бойлера утекала бы в «горячий» стояк.
  2. К патрубку бойлера для ввода холодной воды (обычно он помечается синим цветом) прикручивают тройник, уплотняя резьбовое соединение ФУМ-лентой или льном. К боковому отводу этого тройника нужно будет прикрутить сливной кран — он необходим для опорожнения бойлера.
  3. Далее к тройнику прикручивают обратный клапан в таком положении, чтобы он открывался по ходу движения холодной воды в бойлер (это направление указано имеющейся на корпусе клапана стрелкой). Если этот элемент не установить, нагретая вода в результате расширения будет поступать в холодный трубопровод и и из холодного крана на смесителе, как и из горячего, будет литься горячая вода. Клапан не позволит воде расширяться в холодную магистраль и кроме того, исключит теплообмен между горячей водой в бойлере и холодной в подводящей трубе. Также обратный клапан нужен для того, чтобы предотвратить утечку нагретой воды при отключении воды холодной.

монтаж водонагревателя своими руками

Подключение к водопроводу

В инструкциях к некоторым бойлерам производители запрещают устанавливать между обратным клапаном и патрубком водонагревателя какие-либо элементы. В таком случае от тройника со сливным краном придется отказаться. Тогда для опорожнение бойлера нужно будет открутить от патрубка обратный клапан и чуть отогнуть подводящий отрезок трубы, чтобы на патрубок можно было надеть шланг. Вода, если все смесители закрыты, вытечет лишь в небольшом количестве, так что под патрубок достаточно будет подставить небольшую емкость или положить тряпку. После закрепления шланга второй его конец помещают в унитаз и открывают «горячий» кран на каком-нибудь смесителе — воздух начнет поступать в бойлер и вода из него будет свободно вытекать.

К обратному клапану прикручивают запорную арматуру.

Если бойлер устанавливается в туалете над бачком унитаза, его нужно крепить на такой высоте, чтобы шаровый кран не оказался за бачком, где к нему будет трудно подобраться.

Далее:

водогрей и трубы

  1. В трубу холодного водопровода нужно врезать тройник и далее соединить его боковой отвод трубой с шаровым краном.
  2. На патрубок выдачи горячей воды бойлера (помечен красным цветом) нужно навинтить шаровый кран. Как и кран на «холодном» вводе, он служит для отсекания бойлера при функционирующем централизованном ГВС.
  3. В трубу горячего водоснабжения под патрубком нужно врезать тройник и далее соединить трубой его боковой отвод с краном.
  4. В бойлере имеется сбросной клапан, через который удаляется излишек воды при ее расширении в результате нагревания. Этот процесс происходит постоянно и является для бойлера нормальным. На сопло этого клапана нужно надеть силиконовую или резиновую трубочку (можно от капельницы), второй конец которой заводится в бачок унитаза, в канализацию или в какую-нибудь емкость (ее придется периодически опорожнять).

Трубы горячего и холодного водопровода обычно расположены одна под другой и при подключении к нижней верхнюю приходится обходить. Вот почему водонагреватель удобнее всего подключать металлопластиковыми трубами — им можно придавать криволинейную форму. В то же время использовать для подключения гибкую подводку не рекомендуется.

В инструкции к бойлеру указывается предельно допустимое давление, которое он может выдержать. Бывает, что давление в водопроводе является более высоким (в многоэтажных домах) и в этом случае перед водонагревателем нужно будет установить редуктор.

Кратко о принципе работы накопителя

Для правильного монтажа и подключения водонагревателя к инженерным сетям нужно знать устройство и принцип действия аппарата. Конструкция и схема работы выглядит так:

  1. Основная емкость – нержавеющая либо стальная эмалированная – заполняется холодной водой через патрубок, выходящий в нижнюю зону бака.
  2. При заполнении воздух полностью вытесняется в систему ГВС через заборную трубку горячей воды, расположенную в верхней зоне резервуара.
  3. После включения бойлера вода греется трубчатым электронагревателем (сокращенно – ТЭН), встроенным в дно бака.
  4. На одной площадке с ТЭНом установлен блок автоматики – погружной температурный датчик и термостат. Когда температура емкости достигает заданного порога, автоматика обесточивает ТЭН. После охлаждения воды на 3—5 °C термостат снова включает нагрев.Электронагреватель в разрезе

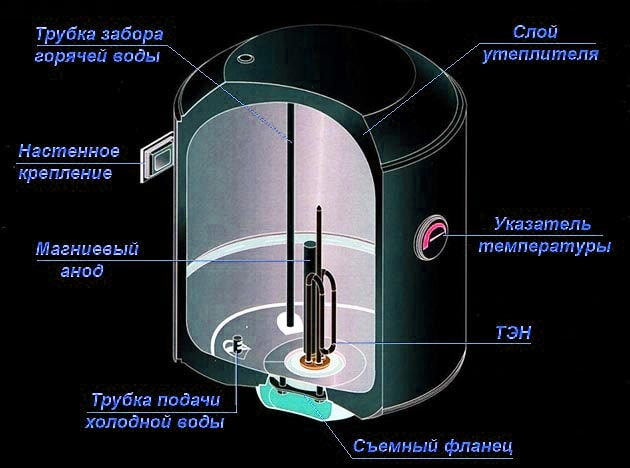

    Схема электронагревательного бака в разрезе

  5. На входе из водопровода ставится группа безопасности бойлера. Деталь состоит из предохранительного и обратного клапана, функции – сбрасывать лишнее давление от расширения нагретой жидкости и не давать воде уходить из резервуара назад в трубу.
  6. Рядом с ТЭНом располагается магниевый анод, предохраняющий металл бака от электрохимической коррозии. Снаружи емкость изолирована слоем полиуретана, потом закрыта декоративным кожухом, как показано на схеме в разрезе.

Справка. Мощность ТЭНа составляет 1.5…3 кВт в зависимости от объема резервуара. Некоторые плоские модели накопительных бойлеров оснащаются двумя электронагревателями.

Плоская модель бойлера с двумя нагревателями

Устройство бойлеров вертикального и горизонтального типа идентично — заборная трубка находится вверху, подающая — внизу. Отсюда возникает главная проблема обслуживания любого накопительного водонагревателя – слить воду через кран невозможно. Вопрос решается разными способами в зависимости от схемы обвязки, которые мы рассмотрим далее.

Пошаговая инструкция по подключению накопительного водонагревателя

Монтаж делится на несколько этапов:

  • крепление на место эксплуатации – стену, инсталляцию;
  • подключение холодной воды;
  • отвод горячей воды к точкам водоразбора;
  • подключение электричества;
  • проверка и ввод в эксплуатацию.

Разберем их по порядку.

Крепление на стену

Вес бойлера обычно достаточно большой, примерные цифры можно посмотреть в таблице ниже.

Ориентировочный вес бойлера

Важно: вес указан для ПУСТОГО устройства! Полная масса подключенного и работающего бака превышает номинальный параметр на вес набранной воды (1 л весит 1 кг).

То есть для нагревательного бака объемом 150 л вес изделия вместе с водой составит около 190 кг. Этот вес распределяется на две, в лучшем случае (редко) – на четыре точки крепления. Соответственно, на один крюк/анкер/болт приходится до 95 кг веса.

Крепление бойлера на болты

Соответственно, крепление должно быть очень надежным. На капительной стене (железобетон, полнотелый кирпич) допустимо использовать обычные анкерные болты. На стене из пено- или газобетона, пустотелого кирпича лучше применять специальный крепеж. То же касается крепления тяжелых баков на старых капитальных стенах.

Крепление бойлера на Анкерный болт с крюком

Анкерный болт с крюком удобен как для монтажных планок с отверстиями, так и для обычных планок, без отверстий

Схема установки анкерного болта

Схема установки анкерного болта

Если толщины стены недостаточно для нормального крепления анкерного болта, необходимо выполнять сквозное крепление, но лучше использовать специальные инсталляции, примеры которых показаны ниже.

Самодельный кронштейн для крепления бойлера

Варианты с дополнительной фиксацией к потолку – железобетонная плита перекрытия дает дополнительные гарантии

Если бойлер располагается в отдельном техническом помещении, можно использовать напольную инсталляцию.

Напольная инсталляция для бойлера

Следует также учитывать, что у разных моделей могут сильно отличаться как форма монтажных планок, так и их расположение. Особенно это важно для моделей с возможностью вертикального и горизонтального размещения.

Подключение бойлера к водопроводу

Ниже представлена схема подключения водонагревателя к водопроводу. Она типична для домов и квартир, имеющих (по крайней мере теоретически) централизованное снабжение горячей водой.

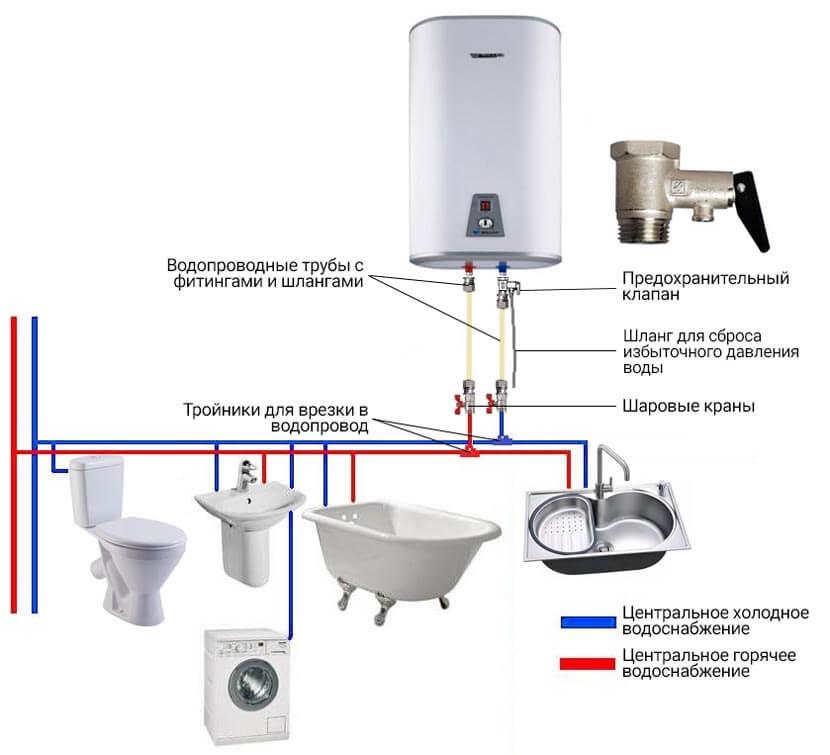

Схема подключения водонагревателя к водопроводу
Производители в инструкции к изделию обычно предлагают схему подключения. Ее необходимо изучить, поскольку некоторые нюансы могут не совпадать в общепринятым вариантом.

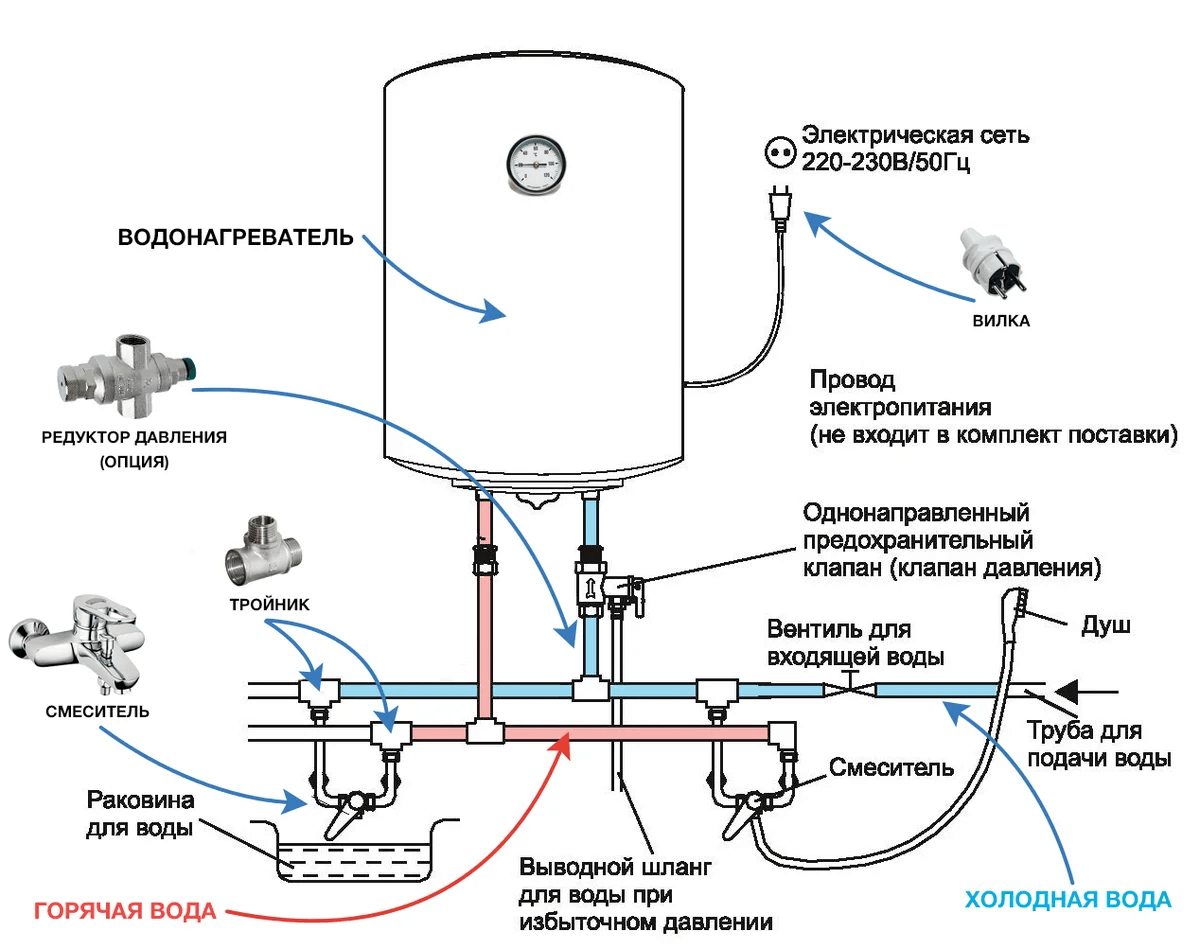

Схема подключения бойлера

Следует учитывать следующие моменты:

  • обычно давление в водопроводе (бытовом) составляет порядка 6 атмосфер. На первых этажах многоэтажных домов давление в трубах может превышать это значение, поэтому в схемах присутствует такой элемент, как редуктор давления (опционально). Этот редуктор снижает среднее постоянное давление до нормы и позволяет «купировать» кратковременные перепады. На фото ниже представлены редукторы поршневой (слева) и мембранный (справа). К обоим можно подключить манометр с осевым соединением; Поршневой и мембранный редукторы

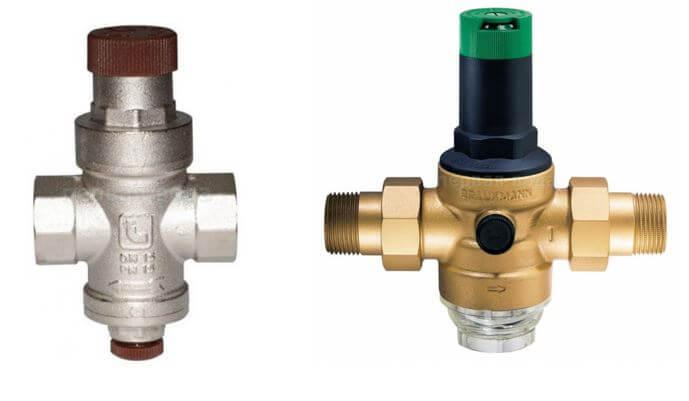

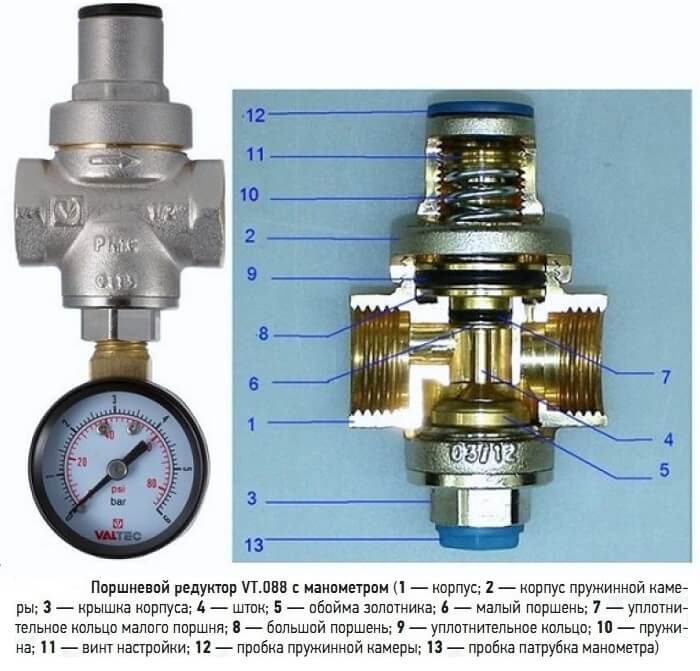

    Устройство поршневого редуктора

  •  если вода в системе плохого качества, очень желательно установить ДО отвода к баку (а лучше – на вводе в квартиру/дом) фильтр грубой очистки, а «на подступах» к бойлеру – дополнительно фильтр. Это существенно увеличит срок службы устройства, особенно с «мокрым ТЭНом»; Последовательность подключения бойлера к водопроводу

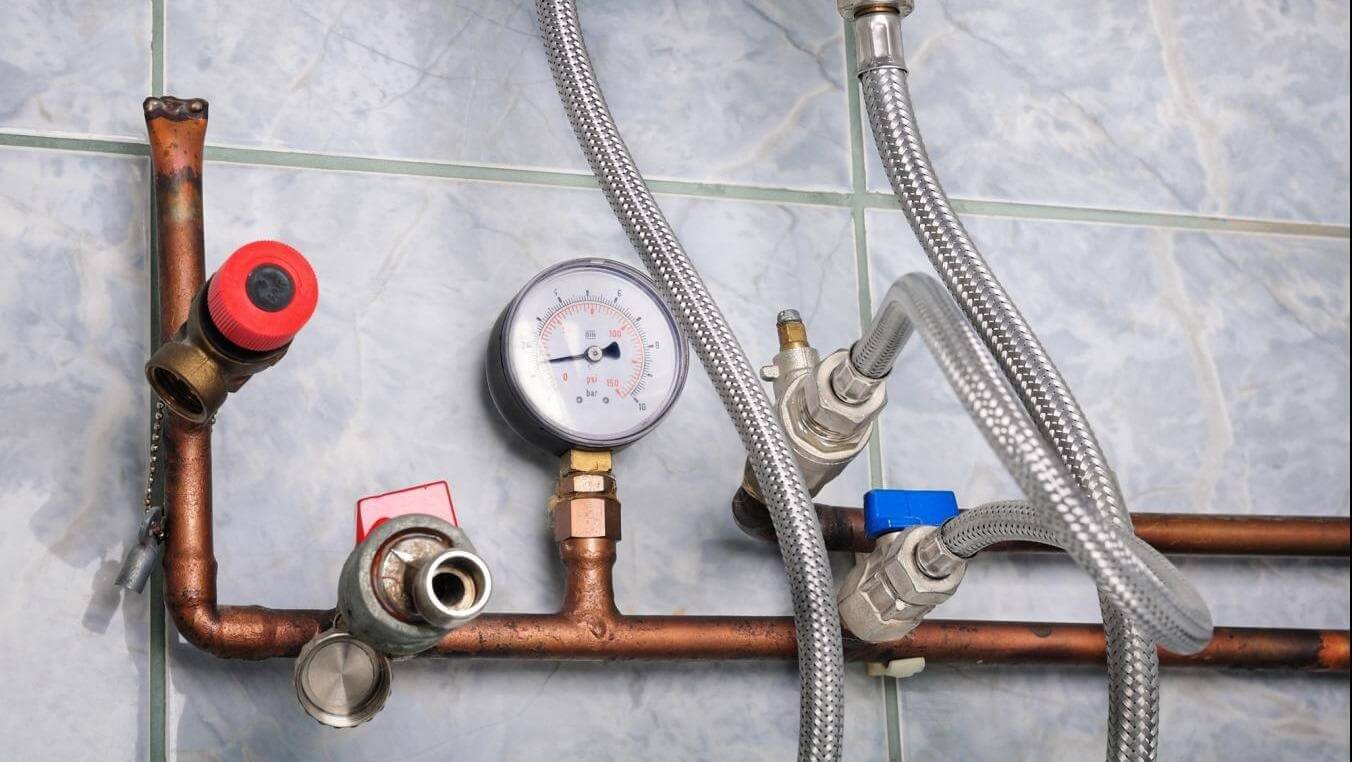

  • использование гибких шлангов для подключения нежелательно, особенно для вывода нагретой воды, поскольку под действием стабильно высокой температуры и давления они быстро выходят из строя. Допустимо применение гибких шлангов только при условии их гарантированно высокого качества;Гибкий шланг

    Обратите внимание: на фото медная труба обрезана и запаяна, но давления воды на этом участке практически нет, поскольку на пути к нему установлены два отвода для точек водозабора. Если необходимо обрезать трубу централизованного водоснабжения и при этом нет возможности убрать давление на прилегающем участке, лучше использовать резьбовые заглушки

Как подключить бойлер к электричеству

Подключение может выполняться по-разному, но чаще всего такая схема подключения бойлера.

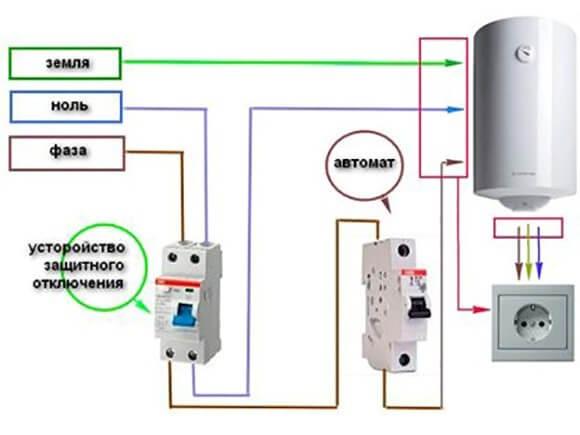

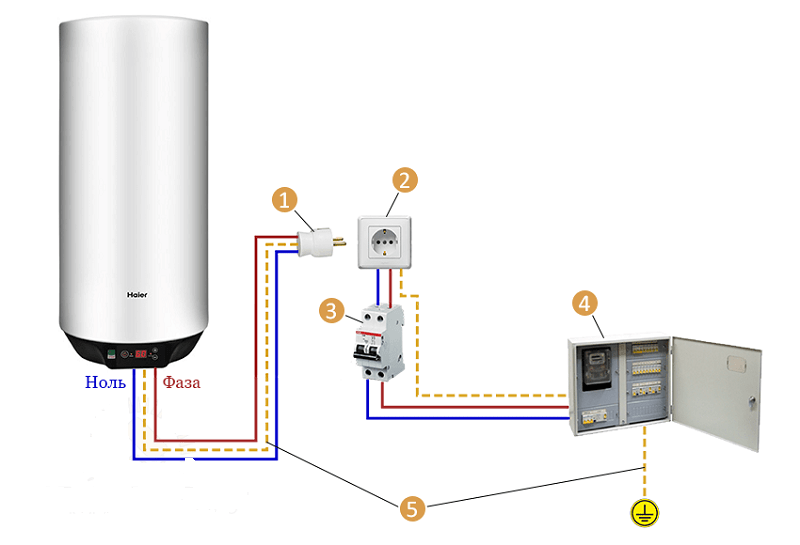

Схема подключения бойлера к электричеству

С помощью трехжильного провода (расчет сечения по мощности) выполняется вывод от счетчика через УЗО и автомат либо непосредственно к баку, либо к розетке. Розетка также подбирается по мощности и допустимой силе тока.

На этой схеме показаны наиболее часто используемые цвета проводов самого водонагревателя – желто-зеленый, голубой (синий) и красный (коричневый).

используемые цвета проводов самого водонагревателя

Подключение через клеммы

На фото видно, что цвета проводов бака соответствуют цветам проводов кабеля. Подключение через клеммы упрощает монтаж и позволяет обойтись без скруток

подключение кабеля напрямую, к разъемам на нижней панели бака

Здесь показано подключение кабеля напрямую, к разъемам на нижней панели бака

Для жителей многоэтажных домов актуален вопрос со сложностью заземления устройства. Если «земли» нет и нет возможности вывести полноценное глубинное заземление (что вполне реально в частном доме), иногда рекомендуется подсоединить «землю» бака к «нулю» счетчика.

Если протянуть силовую розетку возможности нет, рекомендуем рассмотреть французские водонагреватели Atlantic. Это самые тихие, самые надежные, самые редко обслуживаемые и самые экономичные водонагреватели. Из всех бойлеров, что представлены в продаже на российском рынке.

Если обычные водонагреватели нужно обслуживать ежегодно, то у Atlantic обслуживание выполняется в ДВА раза реже. И обходится в три раза дешевле обслуживания типичного недорогого китайского водонагревателя.

Бойлеры Atlantic можно включать в обычную розетку. По сравнению с другими водонагревателями они потребляют на 15-20% меньше энергии за счет увеличенной площади ТЭНа. Кстати, в Atlantic стоит фирменная разработка компании — сухой стеатитовый ТЭН. Срок службы такого ТЭНа — до 20 лет. Это в десять раз дольше «мокрых» ТЭНов, которые установлены в большинстве недорогих водонагревателей других марок.

Баки у Atlantic покрыты специальной эмалью с диоксидом титана, а потому они практически не коррозируют. А за счет магниевого анода внутри практически не образуется накипь. Поэтому Atlantic работают очень тихо и экономично на всех типах воды.

Фабрики Atlantic расположены по всему миру, кроме Китая (наверное, поэтому Atlantic называют ещё и самыми НЕкитайскими водонагревателями).

На водонагреватели Atlantic действует максимальная гарантия на рынке — 8 лет. У практически всех китайских бойлеров – не больше 5 лет.

Водонагреватели Atlantic

Важно: заземление на трубы, арматуру монолитных конструкций, металлические детали в стенах и полу жилья недопустимо!Схема зазмления бойлера в квартире

Заземление для квартиры (дома)

Заземление для частного дома

Заземление для частного дома, участок должен располагаться на расстоянии не менее 1,5 м от жилой постройки

Как установить бойлер (водонагреватель накопительного типа )

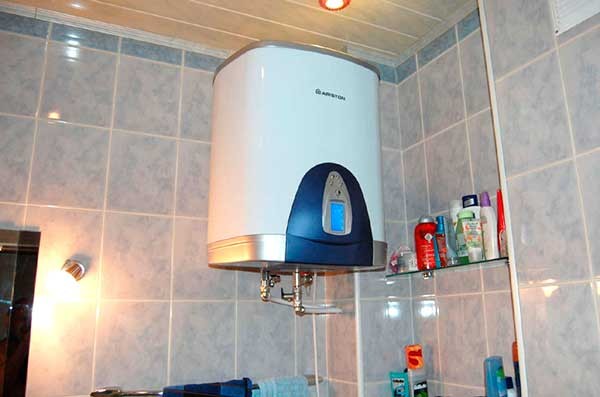

Начнем с монтажа на стену, ведь именно там его обычно крепят. Пустые бойлеры имеют солидный вес, да еще и воды в них содержится до 150 литров. Потому к креплению предъявляются жесткие требования: они должны выдерживать двойной вес, равный удвоенной емкости. То есть, если бойлер у вас на 80 литров, крепеж должен выдерживать 160 кг. В связи с этим монтируется он только на основания с хорошей несущей способностью на анкера с крюками.

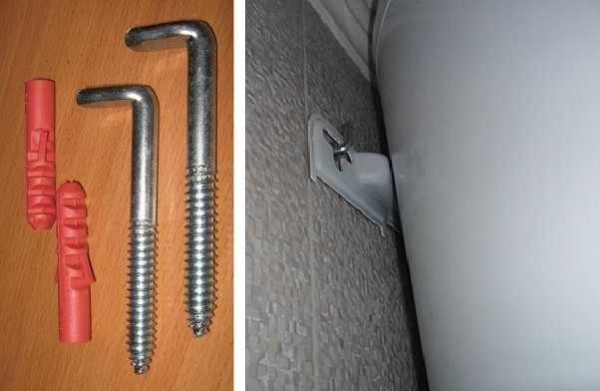

Навешивание бойлера на стену
Навешивание бойлера на стену

На задней стенке водонагревателя вверху есть монтажная пластина (иногда их две — вверху и внизу). В ней имеются прорези, в которые продеваются крюки. Таким образом бойлер навешивается на стену. Есть два разных способа отметить, куда вбивать крепеж:

  • Если есть помощники и пространство позволяет относительно свободно двигаться, можно бойлер прислонить в нужном месте к стене, после чего обвести прорези.
  • Замерять расстояние, на котором находится планка от верха водонагревателя, измерять также расстояние между центрами монтажных отверстий. Отложить все эти параметры на стене, найдя необходимые точки.

Один нюанс: если собираетесь навешивать водонагреватель под потолком, необходимо чтобы от его верхушки до потолка был зазор не менее 5 см. Это необходимо чтобы была возможность его приподнять, насаживая на крючки. В противном случае повесить бойлер не получится.

Как подключить бойлер к водопроводу

Мы будем исходить из того, что точка подвода холодной воды уже есть, также как и собрана гребенка разводки горячей воды. Немного о том, чем соединять выходы бойлера с трубпроводом горячей и холодной воды. Удобнее использовать гибкие шланги, но не те, которые — просто резинка в оплетке, а гибкие из гофрированной нержавейки. Они также есть разной длинны, имеют на концах накидные гайки с прокладками, но срок их службы и надежность в разы выше. Если бойлер висит над ванной и все соединения находятся там же, то даже в случае порыва шлангов вам ничего не грозит: вода окажется в ванной. Если же нет, вы можете затопить соседей.

Еще вариант — использование пластиковых (полипропиленовых или металлопластиковых) труб. Этот вариант используется, если одновременно делается разводка горячей воды по точкам раздачи. Иначе, удобнее использовать гибкие соединители. Только при использовании труб, учтите, что на горячую воду ставят специальные трубы, на которых обычно нанесена маркировка красным цветом, на трубах для холодной воды ее может не быть совсем, или она имеет синий/голубой цвет.

Схема подключения водонагревателя к водопроводу
Схема подключения водонагревателя к водопроводу

Теперь непосредственно о схеме подключения бойлера к водопроводу. Хотя современные водонагреватели часто оборудованы автоматикой, периодически, при нагреве происходит резкий скачек давления, что может привести к нарушению герметичности емкости. Чтобы избежать скачков, на входном патрубке холодной воды устанавливается предохранительный клапан. При превышении порогового значения в нем открывается кран и стравливается какая-то часть воды, выравнивая давление. Потому при установке крана следите, чтобы сливной выход (маленький раструб) был направлен вниз. Если хотите, чтобы ваш бойлер работал долго, поставьте этот клапан обязательно.

Удобно, если он имеет и вторую функцию — работает еще как обратный клапан, перекрывая отток воды при отсутствии давления в системе.

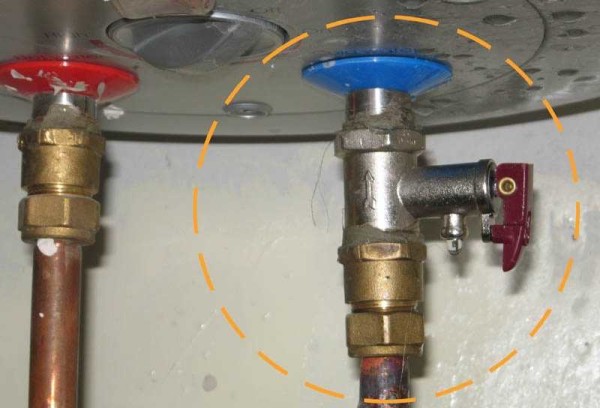

Предохранительный клапан для бойлера
Предохранительный клапан для бойлера

Если посмотрите на фото, на корпусе есть стрелка, которая показывает направление движения воды. Если такая стрелка есть, устройство работает и как обратный клапан, не давая выливаться воде. Если стрелки нет, придется ставить еще и обратный клапан (выше предохранительного).

О том, какие функции выполняет предохранительный клапан, и как его лучше устанавливать, если он находится не над ванной, смотрите в видео.

Еще одна обязательная деталь схемы — отсечные краны. Их ставят обычно на ответвлении от стояка горячей и холодной воды. Эти краны обязательны. Иногда ставят еще перед группой безопасности, но они уже не являются обязательными, а служат лишь для более удобного ремонта.

Группа безопасности — это фильтр грубой очистки и редуктор давления. Если этих устройств нет на входе в дом или квартиру, ставить их очень желательно: они продлевают срок эксплуатации водонагревателя.

Пояснения схемы подключения бойлера смотрите в видео, здесь же разобраны типичные ошибки подключения к водопроводу.

Подключение бойлера к электричеству

Все производители водонагревателей рекомендуют включать бойлеры к электричеству к отдельной линии от электрощитка, на которой установлен двойной автомат и УЗО, Обратите внимание, что автомат обязательно двойной — то есть такой, который разрывает одновременно и фазу и ноль. Обязательно также наличие заземления. Эти меры обеспечивают безопасность, так что пренебрегать ими не стоит.

Как установить водонагреватель: электрическая схема
Как установить водонагреватель: электрическая схема

Вместо связки УЗО+автомат можно поставить дифавтмат. Он также будет контролировать и ток утечки и короткое замыкание, но выполнен в одном корпусе. На бойлер средней мощности достаточно автомата на 16 А, а УЗО ток утечки 10 мА. Сечение медного провода (моножила) достаточно 2,5 мм.

Особенности подключения напольного водонагревателя

Так как такой нагреватель устанавливается на полу, все подводы к нему расположены не на нижней панели, а внизу боковой или задней вертикальной стенки. В быту такие накопительные бойлеры используются редко, так как у самых миниатюрных из них объём бака составляет 100–150 л. Кроме этого, они занимают много места и имеют большую мощность, предъявляющую серьёзные требования к электропроводке и автоматике безопасности.

Подключение к воде у нагревателей напольного расположения выполняется аналогично настенным моделям. Подключение к электросети, ввиду относительно высокой мощности, необходимо выполнять исключительно через отдельный щиток.

Как выбрать оптимальный накопительный водонагреватель?

От вместимости агрегата напрямую зависит комфорт проживания в доме. Однако покупать водонагреватель с большим баком тоже не лучшее решение. В этом случае хозяева могут столкнуться с несколькими проблемами:

Подключение водонагревателя в частном доме: схемы и правильная установка техники

  • большой агрегат и такой же объем жидкости усложнит установку оборудования: в большей степени это касается настенных моделей;
  • время, обходимое для нагрева жидкости до нужной температуры, также увеличится.

Цена такого оборудования тоже будет достаточно высока. Если прибор необходим только для мытья посуды, то лучше рассмотреть другой вариант — электрический проточный водонагреватель небольшой мощности. Такую модель можно установить в кухне: например, на кран или под мойку.

Подключение водонагревателя в частном доме: схемы и правильная установка техники

Вместимость водонагревателей

Объем накопительного бака выбирают в зависимости от количества проживающих, от предназначения прибора. В сутки одни человек расходует около 12 л на хозяйственные нужды и 20 л на гигиенические. Есть рекомендации, с которыми нужно познакомиться.

  1. Для семьи из 2 человек выбирают бак вместимостью от 50 до 80 л. Первый вариант подойдет при экономном расходовании воды. Второй имеет смысл рассматривать тем, кто не любит ограничений и предпочитает комфорт.
  2. Семье из трех человек оптимальным оборудованием будет прибор емкостью от 80 до 100 л.
  3. Если в доме живут 4 человека, то им хватит водонагревателя вместимостью 100-120 л.

Подключение водонагревателя в частном доме: схемы и правильная установка техники

Когда семья состоит из 5 или более активных пользователей, идеалом будут 120-150 л. Если хозяева ищут наилучший вариант, то им стоит обратить внимание на электрические накопительные водонагреватели.

У проточных водонагревателей недостатков больше. Эти приборы не позволят получить большой объем воды. Они менее функциональны, расходуют больше электроэнергии, в системе должно быть высокое давление. У бюджетных моделей предусматривается только одна точка разбора.

Установка и подключение водонагревателя в частном доме — операции, последовательность которых зависит от того, какая именно модель приобретена хозяевами. Поэтому нужно рассмотреть установку самых популярных приборов — электрических.

Вес оборудования

Подключение водонагревателя в частном доме: схемы и правильная установка техники

Перед покупкой (фиксацией) габаритного накопительного устройства надо обратить внимание на еще один важный момент. Это вес водонагревателя с водой. Настенные приборы небольшого объема менее требовательны к месту установки: их можно повесить на любую стену. Агрегатам объемом от 50-80 л необходим монтаж на несущие перегородки, сделанные из железобетона или кирпича. Вес таких бойлеров с жидкостью становится серьезной нагрузкой на основание. Как избежать падения агрегата? В этом случае необходимо обратить внимания на два момента.

Особенности основания

В первую очередь нужно изучить характеристики материала стен. Основание должно без труда выдерживать крепления, которые идут в комплекте с прибором.

Подключение водонагревателя в частном доме: схемы и правильная установка техники

Самой большой проблемой станет гипсокартонная стена. Металлический каркас, на котором монтируют листы, не способен выдержать серьезную и длительную нагрузку. Самым простым вариантом спасения в этом случае станут деревянные закладные, которые крепят в ячейку между профилями. Идеальны доски из твердых пород деревьев. Минимальная ширина такой закладной — 100 мм.

Не меньше проблем могут создать стены, построенные из пустотелых или ячеистых материалов. В этом случае помимо механических анкеров можно использовать химические крепежные элементы. Принцип работы таких изделий практические не отличается от «работы» традиционных, однако главным фиксирующим элементом в них выступает клеевой состав, который заполняет высверленное отверстие.

Подключение водонагревателя в частном доме: схемы и правильная установка техники

Соединение становится абсолютно герметичным, а удалить химический анкер после застывания клея (через 2 суток) практически нереально. Лучший способ избавиться от него — срезать выступающую часть болгаркой.

Для стен, облицованных плиткой, используют стальные анкера-дюбели «Молли». Их же покупают для фиксации тяжелых предметов на конструкциях из гипсокартона, на пустотелых стеновых панелях (фанера, ДСП) и т. д.

Подключение водонагревателя в частном доме: схемы и правильная установка техники

Крепежные элементы

Чтобы исключить риск падения оборудования, необходимо подобрать надежные крепежные элементы. Если их подбирают самостоятельно, то нужно учесть, что в идеале анкера или дюбеля, предназначенные для монтажа оборудования, обязаны выдерживать двойной вес агрегата с водой. Например, если бойлер рассчитан на 50 л, то крепеж должен справляться с нагрузкой 100 кг. Если эти элементы идут в комплекте с бойлером, то поиск не понадобится, так как на их надежность можно положиться.

Положительные и отрицательные качества

Устанавливая самостоятельно водонагреватель, можно неплохо сэкономить, это и является основным преимуществом. Но есть у самостоятельного монтажа и другие достоинства.

Поскольку работы проводятся самим хозяином дома, то при обслуживании или потребности в замене неисправного водонагревателя не нужно будет разбираться в системе подключения.

В дальнейшем замена нагревателя будет и вовсе простой. К тому же монтажные работы повысят умения в выполнении разных домашних работ.

Из недостатков самостоятельной установки водонагревателя можно отметить возможное возникновение проблем с подключением как к системе подачи воды, так и с энерго- или газообеспечением.

К тому же неправильность проведения работ может привести к тому, что система работать не будет.

Перед выполнением работ по монтажу водонагревателя следует учитывать несколько факторов.

Нужно сразу определиться с видом водонагревателя.

Электрический накопительный нагреватель, он же «бойлер» меньше потребляет электроэнергии, но он имеет довольно крупные габариты, поэтому следует сразу определиться имеется ли место под его установку.

Бойлер

Проточной же электрический водонагреватель значительно компактнее и место под него найти легче. Но он потребляет больше электроэнергии.

Проточный

При выборе накопительного обогревателя сразу следует определиться, выдержит стена, на которой он будет располагаться, значительный вес.

Сразу же нужно поинтересоваться проводкой дома. Если она старая, то вряд ли выдержит большую нагрузку. Поэтому возможно потребуется замена электросети дома.

Вычислить, сможет ли проводка удерживать нагрузку, поможет сечение провода.

Так, чтобы проводка выдержала нагрузку, создаваемую бойлером в 2 кВт, требуется провод сечением не менее 2,5 мм. Если устанавливается проточной нагреватель, то проводка должна быть еще толще.

Системой подачи воды тоже следует поинтересоваться. Если при ее прокладке предусмотрели отдельные выводы для подключения – то это очень хорошо.

Если их нет, но система состоит из пластиковых труб, то произвести врезку выводов не так уж и сложно. Сложнее всего дела будут обстоять с металлическими трубами.

А вот если система водоснабжения уже устаревшая, то вполне возможно, что придется ее полностью менять. Также важно знать, как можно установить розетку в ванной комнате.

Как установить водонагреватель проточного типа

Как уже говорили, проточный водонагреватель имеет меньшие габариты, потому место для него найти проще. Его можно повесить рядом на стене, а можно -упрятать в шкафчик. Его габариты обычно 15*20 см*7 см или около того. В общем — небольшие. Вес — от силы 3-4 кг, так что и к крепежу требования минимальны. Обычно или навешивается на два вкрученных в стену дюбеля небольшого диаметра, или имеет монтажную пластину, которая прикручивается к стене, а не нее уже навешивается водонагреватель. Как установить водонагреватель проточного типа разобрались, теперь о подключении.

Подключение проточного водонагревателя к водопроводу

С этой стороны все просто. Но недостатком является то, что одновременно снабжать водой он может только одну точку. В зависимости от места установки на выход теплой воды ставят или душевую лейку с гибким шлангом, или гусак — для мытья посуды. Есть возможность через тройник поставить и «гусак» и лейку (как крайней справа картинке).

Как подключить проточный электрический водонагреватель
Как подключить проточный электрический водонагреватель

Чтобы была возможность при необходимости снять водонагреватель и не перекрывать при этом воду во всей квартире или доме, на входе и на выходе ставят шаровые краны. Они относятся к обязательному оборудованию. Подключение от патрубков до точи врезки в линию подачи холодной воды осуществляется так же, как и при подключении бойлера: гофрированными шлангами из нержавейки или пластиковыми трубами. Горячая вода до точки при необходимости ведется гибким шлангом: тут температур слишком высоких в принципе не бывает, так что он должен выдержать.

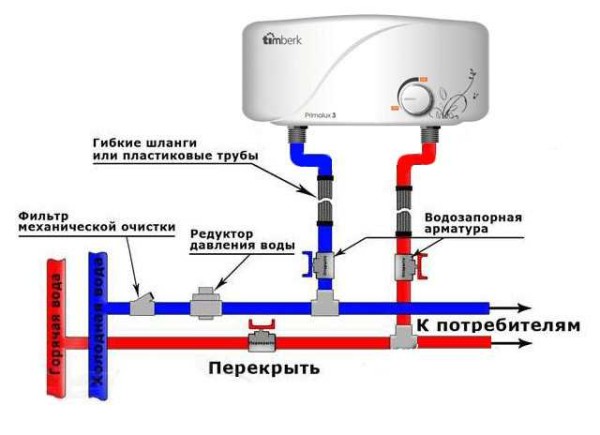

Схема подключения проточного водонагревателя к водопроводу
Схема подключения проточного водонагревателя к водопроводу

Еще одна особенность проточных нагревателей воды состоит в том, что они могут нормально нагреть только определенное количество воды. При увеличении потока или чересчур низкой температуре на входе они с задачей на справляются. Потому чаще всего такой водонагреватель используется как временный — на даче или при отключении горячего водоснабжения на профилактику (на лето).

Решить вопрос с чрезмерным количеством воды (при повышении давления выше нормативного) несложно: или поставить редуктор на входе или ограничитель потока. Редуктор — более серьезное устройство и его рекомендуют ставить на входе в квартиру, а ограничитель потока — небольшой цилиндр с клапаном. Его накручивают на входной патрубок холодной воды. Пример того, как установить водонагреватель проточного типа и куда накрутить ограничитель потока — в видео.

Бойлер косвенного нагрева – что за агрегат?

Под этим словосочетанием подразумевается бак, наполненный водой, который внутри оснащен змеевиком-теплообменником, подсоединяемым к котлу, отвечающему за обогрев дома, либо к иной системе, внутри которой циркулирует какой-либо теплоноситель. Вода в таком агрегате становится горячей за счет того, что жидкость, поступающая непосредственно от котла в змеевик для теплообмена, отдает свою энергию жидкости, которая находится в самом бойлерном баке. То есть она не нагревается напрямую, а лишь вбирает в себя теплоту из другого источника. Отсюда и образовалось название для этого агрегата – бойлер косвенного нагрева.

Воду, подогретую в агрегате, можно применять для самых разных хозяйственных нужд. Притом она длительное время остается в подогретом состоянии, так как система сама поддерживает нужный уровень температуры. Установить такой бойлер можно, кстати, не только в коттедже, но и в квартире, гостинице или другом помещении.

Сам бойлер представляет собой металлическую либо пластиковую емкость параллелепипедной формы или же цилиндрической. Вместимость бака может быть какой угодно и иногда исчисляется тысячами литров.

Емкость с водой обычно заключена в еще один корпус, между этими двумя структурными элементами часто прокладывается теплоизоляционный материал. Он помогает дольше сохранить тепло, а также защищает внешний корпус бака от сильного нагрева. Вода, которая отвечает непосредственно за нагрев жидкости в бойлерном баке, обычно циркулирует через змеевик-теплообменник. От коррозии элементы бака защищены наличием магниевого анода. Чтобы контролировать давление в агрегате, предусмотрена установка так называемого предохранительного клапана и термостата. Циркуляция воды происходит благодаря наличию специальной системы насосов.

Так что БКН – это своего рода «термос» для воды в доме. Он сам не подогревает воду, но способен сохранить нагретую посредством теплоносителя жидкость в теплом состоянии.

Необходимые для монтажа инструменты и материалы

Когда предполагается установка водонагревателя своими руками, без инструментов не обойтись. Неважно, какой фирмы бойлер. Пусть будет «Термекс», «Электролюкс» или «Аристон». Принцип монтажа накопительных водонагревателей одинаков.

Понадобится следующий инструмент:

  • разводной и набор гаечных ключей;
  • ударная дрель или перфоратор;
  • прямая, а также фигурная отвертка;
  • пассатижи;
  • рулетка;
  • уровень.

Понадобятся следующие материалы:

  • лен или фум лента для паковки резьбовых соединений;
  • шаровые краны;
  • соединительные тройники;
  • два гибких шланга или пластиковая труба для подсоединения к патрубкам водонагревателя.

Если монтаж бойлера нельзя выполнить без замены проводки, потребуется кабель, УЗО, розетка, автомат на 16 А.

Источники

  • https://stroychik.ru/vodosnabzhenie/kak-ustanovit-vodonagrevatel
  • https://remontonly.ru/kak-ustanovit-vodonagrevatel-nakopitelnyj-elektricheskij.html
  • https://kotle.ru/bojlery/ustanovka-bojlera-v-kvartire
  • https://delaemvannuu.ru/texnika/santexnika/ustanovka-vodonagrevatelya-nakopitelnogo-svoimi-rukami.html
  • https://otivent.com/kak-ustanovit-elektricheskij-bojler
  • https://stroy-okey.ru/remont/santehnika/podkljuchenie-vodonagrevatelya-k-vodoprovodu-svoimi-rukami-shemy-poryadok-rabot/
  • https://www.rmnt.ru/story/water/ustanovka-elektricheskogo-nakopitelnogo-vodonagrevatelja-svoimi-rukami.1178028/
  • https://dom-i-remont.info/posts/vodosnabzhenie/podklyuchenie-vodonagrevatelya-v-chastnom-dome-shemy-i-pravilnaya-ustanovka-tehniki/
  • https://ElektrikExpert.ru/ustanovka-vodonagrevatelya-svoimi-rukami.html
  • https://sdelai-lestnicu.ru/pechi-i-kaminy/kak-pravilno-podklucit-bojler-k-vodoprovodu-shemy-i-instrukcii
  • https://nagrevalki.com/nakopitelnye/montazh/ustanovka-vodonagrevatelya

Понравилась статья? Поделиться с друзьями:
Bazliter.Ru
Adblock
detector
