Как установить розетку в гипсокартон: виды, материалы, инструменты, пошаговый разбор этапов монтажа

Содержание

Какие розетки и подрозетники подойдут?

Монтаж розетки в гипсокартон

Несмотря на внешнюю хрупкость гипсокартона, при необходимости на таких стенах можно установить любой тип розетки: от простой одинарной до сложной конструкции с декоративными элементами.

Главной задачей при таком типе работ считается верный выбор подрозетника, так как именно из него выходит ток.

Гипсокартонные листы легко возгораются, особенно в том случае, когда искра идет изнутри всей конструкции, что и будет при установке неподходящего подрозетника. Чтобы избежать пожара, требуется покупать конструкции исключительно из самозатухающего пластика.

При таком выборе подрозетника даже сильный нагрев не позволит теплу перейти на гипсокартонный лист и разжечь его. Также внутренняя конструкция розетки подбирается с учетом расположения гипсокартона по отношению к стене.

Если отделочный материал установлен на несколько сантиметров от стены, например, на обрешетку, можно монтировать стандартный подрозетник размером 5 см. При плотной установке такие конструкции могут не подойти и тогда придется выбирать подрозетник под конкретную стену.

Также следует обратить внимание на наличие небольших лапок для плотного прижимания к поверхности. Такие лапки находятся на винтах подрозетника.

Принцип крепления подрозетников в короб

Установка подрозетников в гипсокартон выполняется по приготовленным отметкам, и начинается только тогда, когда все размеры проверены и соответствуют необходимым. Начинать монтаж необходимо с самого простого приготовить весь инструмент, который может потребоваться: дрель с коронкой под короба, имеющая диаметр не более 67 мм, проводка, если она еще не проложена, крестовая отвертка и непосредственно корпус под розетку или выключатель.

  1. Подсоединяем дрель к электросети и аккуратно высверливаем отверстие в гипсокартоне (оно у вас уже размечено и подготовлено заранее). Так как стена выполнена из хрупкого материала, следите за тем чтобы коронка не провалилась вовнутрь и не повредила весь монтаж.
  2. Также вы можете воспользоваться обычным малярным ножом для вырезки окружностей, где отмечен диаметр будущего отверстия, но такой монтаж не надежен так как может повредить гипсокартон и со временем он начнет обваливаться и нарушать фиксацию электроприбора.

Как установить подрозетник в гипсокартон под розетку и теплый пол

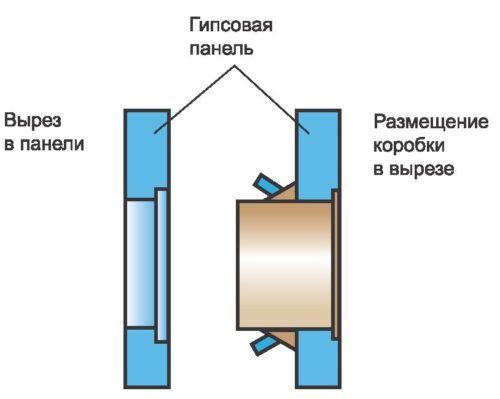

Схема расположения подрозетника в гипсокартоне

Важно! При вырезке отверстия под корпус розетки или выключателя используйте коронку с мягкими зубьями, идеально, если она предназначена для работы по дереву. Тогда за надежность фиксации конструкции и отсутствие дефектов можно не беспокоиться.

Собираем подрозетники в один блок

Учитывая, что вы устанавливаете не отдельную конструкцию, а блок из четырёх коробок, подрозетники необходимо скрепить между собой. Поэтому установка подрозетников в гипсокартон начинается с удаления боковых заглушек. Делается это по определённой схеме: первый подрозетник – одна заглушка, во втором и третьем по две, в четвёртом снова одна.

Установка блока розеток в гипсокартон

Установка блока розеток в гипсокартон

Для соединения подрозетников Schneider Electric между собой в данном случае я буду использовать кабельные переходники-соединители.

Установка блока розеток в гипсокартон

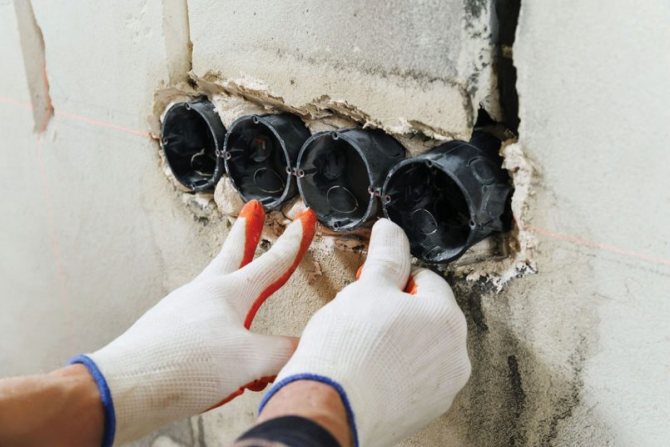

Что интересно у большинства обычных подрозетниках по бетону конструктивно продумано соединение их в блок без дополнительных переходников (с боковых сторон есть специальные выступы). У коробок для ГКЛ таких выступов нет поэтому приходится пользоваться специальными соединителями.

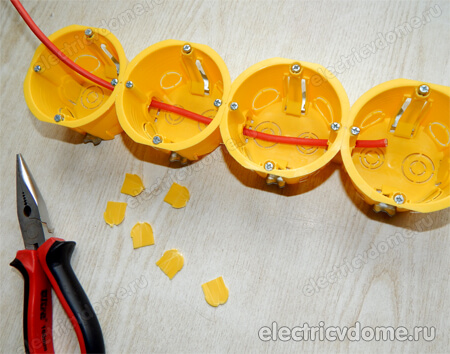

Процесс объединения отдельных коробок в одну конструкцию выглядит так: переходник устанавливается в посадочное отверстие и защёлкивается.

Установка блока розеток в гипсокартон

Процедура повторяется несколько раз, по количеству подрозетников в блоке. Учитывая, что переходники имеют стандартный диаметр, расстояние между подрозетниками под гипсокартон составит ровно 71 мм. По аналогичной схеме устанавливаются все электромонтажные конструкции, подведённые под одну рамку.

Как установить подрозетник в гипсокартон

Вот мы и подошли к главному – установка подрозетников в гипсокартон. Для этого нужно удалить перегородки, которые остались между отверстиями. Для этого используем монтажный нож или пилу. Далее, в одной из коробок удаляем пластиковую заглушку, предназначенную для ввода питающего провода.

Установка блока розеток в гипсокартон

Если предварительные расчёты сделаны без ошибок, конструкция точно совпадает с местом прокладки кабеля. Обратите внимание, что некоторые подрозетники для гипсокартона оснащаются выступающими за внешний диаметр крепёжными лапками, поэтому конструкцию нужно заводить по диагонали.

Просовываем питающий кабель через отверстие заглушки, и аккуратно вставляем наш блок в подготовленное отверстие. Все подрозетники должны зайти без усилий. Перед фиксацией блока проверяем, чтобы все было ровно.

Установка блока розеток в гипсокартон

Установка блока розеток в гипсокартон

После установки блока подрозетников на посадочное место, остаётся лишь затянуть крепёжные винты. Это можно сделать обычной отвёрткой. После закручивания, лапки-фиксаторы надёжно притянут конструкцию к внутренней стене гипсокартонного листа. Напоминаем, что прикладывать чрезмерных усилий не стоит, чтобы гипсокартон не начал крошиться. Теперь остаётся только проверить симметричность установленного блока, посредством строительного уровня. На этом процесс монтажа завершён.

Установка блока розеток в гипсокартон

До новых встреч друзья. Спасибо за внимание. Подписывайтесь в социальных сетях проекта. Если останутся вопросы, задавайте их в комментариях, с удовольствием отвечу.

Особенности

Безусловно, установка розеток в гипсокартон намного проще, если сравнивать с другими материалами, но, при всех достоинствах, имеются у него и несовершенства. В частности, он чрезвычайно легко крошится и при работе с ним не допускается применение обычных саморезов.

При монтировании розеток в гипсокартон следует применять специализированные установочные коробки, именуемые подрозетниками (стаканами). Установочные коробки для гипсокартонных стен разнятся с бетонным вспомогательным оборудованием присутствием в своей конструкции специальных креплений, которые прижимаются к гипсокартону.

Подрозетники для гипсокартона выпускаются, как уже сказано выше, с особенным способом крепления. Внешне они похожи на пластиковый стакан. На лицевой стороне располагаются 4 винтика. Два из них находятся выше других. Они необходимы для крепления конкретно стальной рамки самой розетки.

Другие винтики, которые расположены чуть ниже, несут ответственность за монтирование в гипсокартон самого подрозетника. Внизу стакана размещены специализированные удерживающие прижимные лапки. Их местоположение можно регулировать данными винтиками. При закручивании винтика лапка притягивается к ГКЛ. Такое устройство обеспечивает надежный монтаж подрозетника и дает гарантию, что электророзетка при первом же удобном случае не выскочит из стенки.

Как установить блок розеток в гипсокартон инструкция видео

Практикуется два метода устройства электропроводки и розеток в ГКЛ:

  • на стадии сооружения конструкции;
  • на стадии отделочных работ.

Как и когда делать отверстия в ГКЛ

Необходимо заранее точно знать, куда подведены силовые кабели. Можно заблаговременно на листе гипсокартона сделать пометки, чтобы потом знать, где делать отверстие. Лучше всего ставить крестик, который будет обозначать центр будущего отверстия.

Перед тем, как установить блок розеток в гипсокартон, нужно усвоить важное правило – между центрами отверстий для них необходимо делать расстояние 72 мм. Розетки будут установлены в ряд так, чтобы плотно прилегать друг к дружке.

Дрель со специальной коронкой быстро и аккуратно высверлит необходимое отверстие. Нужно держать инструмент ровно и перпендикулярно к стене из гипсокартона. Однако есть некоторые нюансы. Эта схема хороша, если речь идет о межкомнатных перегородках, ведь в них за счет каркаса достаточно места, чтобы уместился подрозетник.

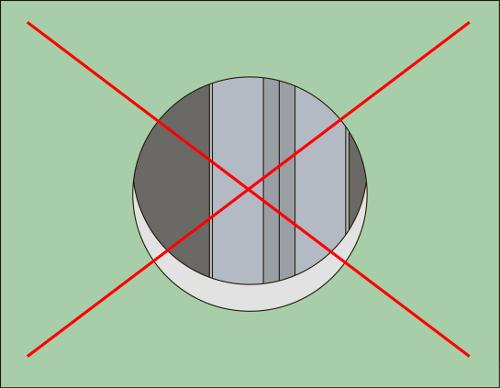

продумывание места под розетку
Профиля на уровне розетки быть не должно

Обычно установочной глубиной для подрозетника считается 45 мм. Если сделанный каркас для гипсокартона вышел очень маленький, то установка будет невозможной без сверления стены. Радует, что чаще всего люди уже делают правильные каркасы из металлических профилей, чтобы не приходилось долбить стену. Если профиля не использовались (применялся клей или пена для монтажа ГКЛ), то придется штробить гипсокартон, чтобы провести провода. В этом случае процесс ничем не будет отличаться от установки розетки в обычную стену.

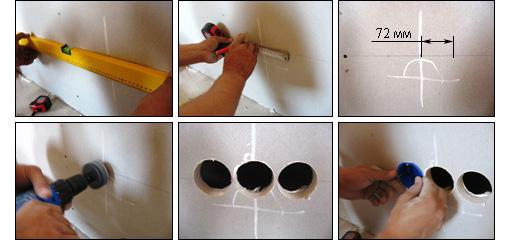

Отверстия

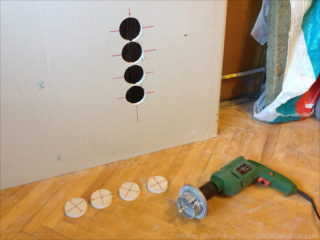

Вот как сделать отверстие в гипсокартоне под розетку

Отверстие можно делать не только при помощи коронки. При помощи циркуля на листе рисуется круг, обозначающий место для отверстия. Потом дрелью с обычным сверлом делаются отверстия по внутренней границе круга. Далее ножом аккуратно вырезается сердцевина, а выступы подравниваются всё тем же ножом. Отверстие выйдет немного корявое. Однако не нужно покупать коронку, а все неровности будут скрыты розеткой.

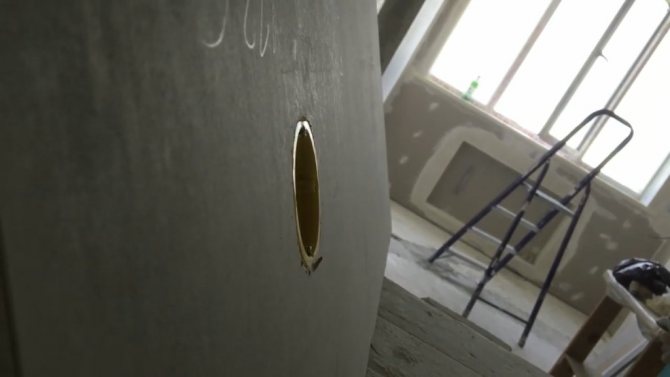

Установка подрозетников в гипсокартон с таким простым отверстием не вызовет дополнительных проблем. Фиксация будет успешной, если отверстия получится нужного диаметра, несмотря на то, что круг не идеальный.

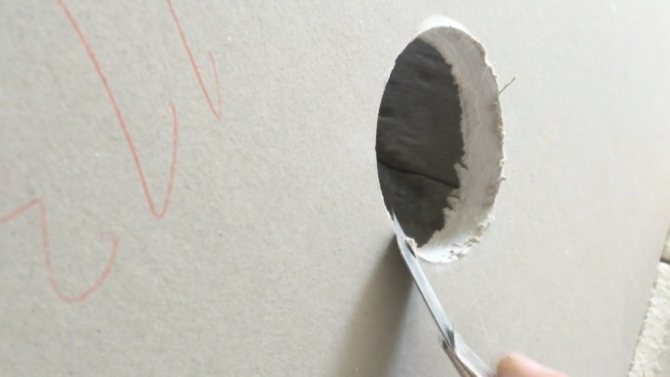

Вне зависимости от того, как делалось отверстие, необходимо ножом снять фаску по окружности. Стакан должен плотно зайти в отверстие, а не торчать из него.

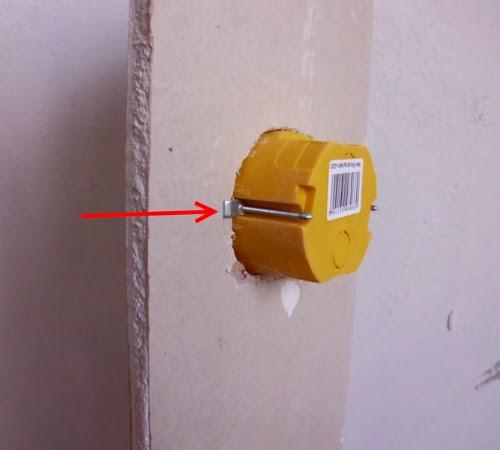

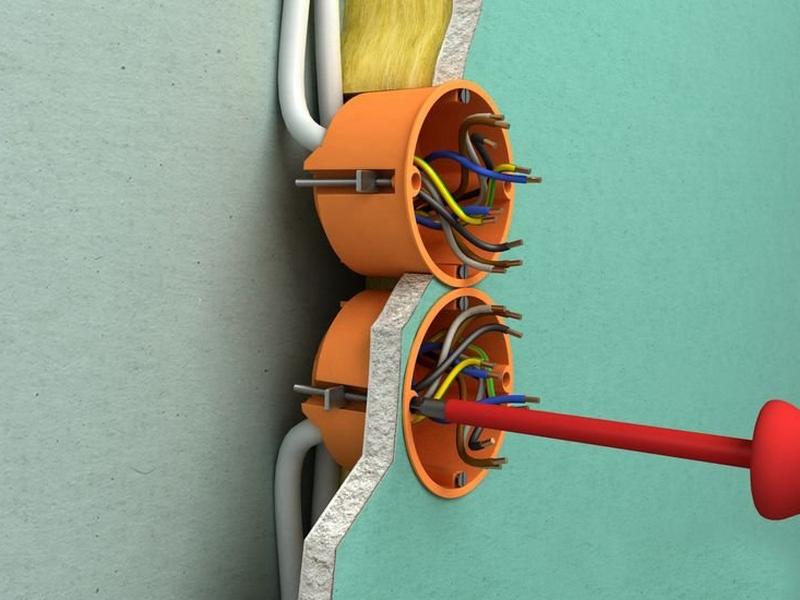

Крепление коробки в гипсокартонной стене

Установить монтажные модули можно по следующему алгоритму:

  1. Определяется направление подхода провода. В корпусе подрозетника снимаются заглушки, через которые пропускается кабель. Учитывается, что во время работ система должна быть обесточена или концы проводки заизолированы.
  2. Коробку постепенно просовывают в отверстие. Если фиксирующие лапки выпирают, то их размещают поэтапно, немного поджимая последнюю.
  3. Прежде чем закрепить модуль, проверяется надежность и правильность расположения по уровню.

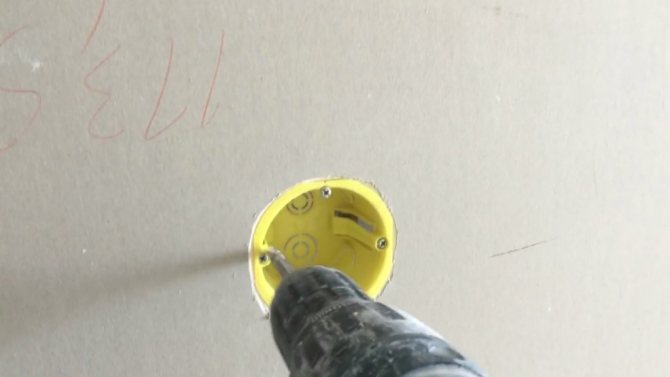

  4. Винты лапок устройства прикручиваются последовательно без лишнего давления, чтобы исключить повреждение гипсокартона.

Как установить розетку в гипсокартон: виды, материалы, инструменты, пошаговый разбор этапов монтажа
При выборе коробки желательно отдавать предпочтение моделям с металлическими прижимными лапками, подрозетники с пластиковыми лапками чуть дешевле, но они часто ломаются

Внимание! Учитывается, что коробка должна вставляться в отверстие максимально плотно, колебания не допускаются.

Шаг 2 – Штробление гипса

Итак, переходим ближе к основному процессу. Сначала согласно схеме электропроводки Вы должны определить, где нужно врезать отверстие под установку розетки в гипсокартонной перегородке. В выбранном месте поставьте маркером крестик на гипсокартоне, который будет центром будущего отверстия. Если Вы решили установить блок розеток в гипсовой стене (сразу несколько штук), нужно в ряд сделать несколько круглых штроб. Кстати высота установки розеток не нормируется ГОСТом либо правилами ПУЭ, поэтому можете разместить «электрическую точку» где Вам угодно. Для этого используйте строительный уровень и одно простое правило – расстояние между центрами должно быть 72 мм, как показано на фото ниже. Сделав разметку можно переходить к штроблению листа ГКЛ.Оптимальное расстояние между штробами в гипсе
Этапы монтажа

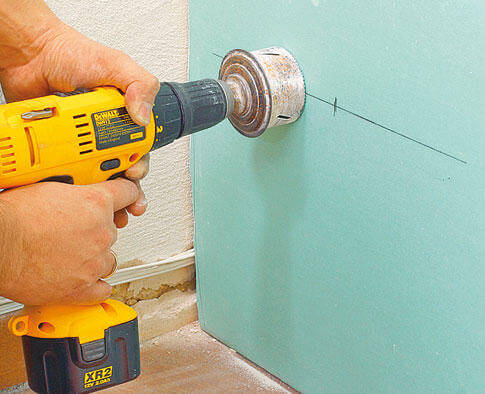

Штробление перфоратором с коронкой

Тут ничего сложного нет – установите сверло коронки по центру крестика и аккуратно сверлите гипс. Вся технология врезки подробно рассмотрена на видео примере, с которым мы и рекомендуем Вам ознакомиться.

Читайте также:  Датчик движения для включения света: виды, выбор, схемы

Обзор возможных ошибок и советы по монтажу

Выбор расположения розеток и выключателей на стенах

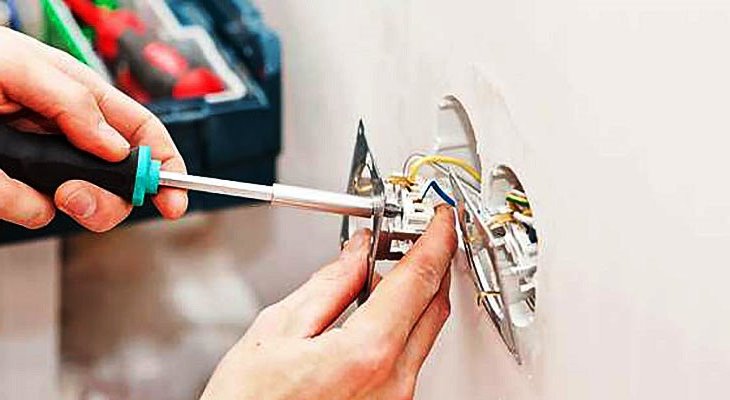

Подрозетник в гипосортоне

Удобство расположения выключателей и розеток для каждого разное. К примеру, для плиты и других кухонных приборов оптимально установить блоки прямо над столом, на высоте 3–7 см. Это же касается места для установки в других комнатах (к примеру, рядом с рабочим столом). Для осветительных напольных приборов рекомендуется высота 30 см.

Предварительные этапы работы

Прокладка проводки за гипсокартоном

Установка розеток в гипсокартоне должна планироваться загодя, еще до того, как стены будут обшиты плитами ГКЛ. Перед тем как начать монтаж розеток и выключателей, необходимо подвести к ним провода. И сделать это нужно до того, как стена будет обшита гипсокартоном.

Как установить блок розеток в гипсокартон инструкция видео

Схема размещения розеток

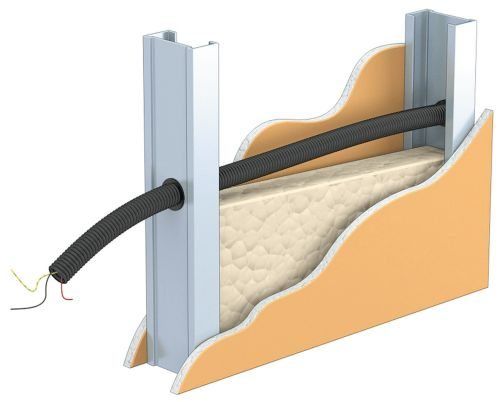

Прокладка проводки при обшивке стены или же возведении гипсокартонной перегородки производится таким образом:

  • На первом этапе собираем каркас из металлического профиля и закрепляем его на несущей стене. Верхние и нижние части каркаса жестко фиксируем на потолке и на полу комнаты.
  • Если мы делаем перегородку – то с одной стороны обшиваем каркас гипсокартоном. Этот слой обшивки мы будем использовать в качестве опоры при прокладке проводов к розеткам.
  • Строим схему будущей электрической сети, отмечая на ней места прохождения проводов, а также точки, в которых будет проведена установка выключателей и монтаж розеток в гипсокартоне.
  • В вертикальных профилях каркаса гипсокартонной обшивки с помощью дрели проделываем отверстия для прокладки кабеля.

Как установить блок розеток в гипсокартон инструкция видео

Прокладка проводов в обшивке

  • Провода, используемые для разводки под розетки и выключатели, укладываем в пластиковую гофротрубу и протягиваем сквозь просверленные в стойках каркаса отверстия. Цена пластиковых гофрированных труб невысока, потому экономить на них не стоит, тем более что от повреждений и влаги они защищают кабель довольно надежно.
  • Оптимальный кабель для подведения тока к розеткам – трехжильный с двойной изоляцией (диаметр жилы – 2,5 мм). В зависимости от планируемой нагрузки на электрическую сеть можно использовать провода и с другим сечением.

Совет! Если гофротруба с проложенными в ней проводами находится в опасной близости от самореза – либо смещаем провод, либо откусываем острие самореза кусачками.

  • Для повышения надежности конструкции кабели внутри гипсокартонной обшивки стены крепим к каркасу с помощью отрезков медного провода или пластиковых хомутов.

После того как провода проложены, можно обшивать стену гипсокартоном, предварительно отметив на схеме места прокладки кабеля.

Выбор места для розетки и выключателя

Выбирая места для розеток и выключателей, нужно руководствоваться не только правилами и строительными нормативами, но и целевым назначением розетки. Иными словами – розетка должна быть размещена там, где это будет удобно.

Европейские строительные нормы, которые являются практически общепринятыми, рекомендуют нам следующее:

  • Оптимальная высота розетки от пола – 30 см.
  • Оптимальная высота выключателя – 90 см.

В большинстве случаев такое размещение является действительно удобным, однако иногда приходится отступать от этих норм.

К примеру, розетки в кухне (как правило, сразу две-три) принято устанавливать непосредственно над столешницей. Такое размещение позволяет быстро включать и отключать бытовые приборы, не нагибаясь лишний раз.

Точно так же оправдана высокая установка розетки в гипсокартон за аквариумом: как правило, в эту розетку приходится включать несколько приборов (фильтр, компрессор, освещение), и лучше разместить ее повыше, чтобы провода не лежали на полу.

Необходимые инструменты и материалы для монтажа

Чтобы правильно установить подрозетник и розетку, потребуются следующие предметы:

крестообразная отвертка

  • хорошая крестообразная отвертка;

плоская отвертка

  • классическая плоская отвертка;

индикаторная отвертка

  • индикаторная отвертка, позволяющая определить наличие напряжения внутри конструкции;

Как установить розетку в гипсокартон: виды, материалы, инструменты, пошаговый разбор этапов монтажа

  • строительный маркер, можно использовать любой карандаш или фломастер, если нет специального;

Как установить розетку в гипсокартон: виды, материалы, инструменты, пошаговый разбор этапов монтажа

  • измерительный уровень для точности монтажа;

нож для вырезания

  • нож для вырезания;

ручное сверло

  • ручное сверло.

Если есть возможность, лучше вместо ножа и сверла для установки отверстия использовать дрель с фрезой. Она сделает идеально ровный срез без лишней пыли и рваных краев. Само отверстие делает по размеру внутреннего стакана подрозетника.

Как поставить и закрепить подрозетник в стену из гипсокартона своими руками

Для монтажа подрозетника в гипсокартонную поверхность надо сделать работу по четко установленному плану. Следует учитывать точность, иначе это может привести к порче листа.

Подготовка стен

Для того чтобы закрепить коробку в гипсокартонной стене не используют раствор и не «утапливают» изделие. В большинстве случаев ГКЛ фиксируют на каркасную основу. За ним пусто или же уложен утеплитель.

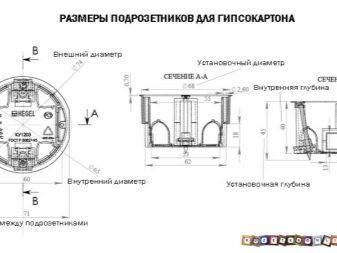

Есть ГОСТ 27484–87 о подрозетниках для ГКЛ. В нем указаны соответствующие испытания при температуре 850 градусов. Коробки, выпущенные в соответствии с ГОСТом, устанавливают при токе 16А напряжением 400 В.

подрозетники
Подрозетник для установки в ГКЛ должен быть таких характеристик:

  1. Существует ГКЛ различной толщины, коробки различной глубины. Поэтому надо обращать внимание на наличие свободного места от дна коробки до чернового основания. Для этого надо измерить толщину листа и свободное место за листом. В основном стандарт 5 см, при этом глубина коробки должна быть 45 мм.
  2. Диаметр коробки 68 мм. Коронка для создания отверстия должна быть такого же размера.
  3. Расстояние между центрами отверстий 71 мм, в случае установки нескольких точек под одной рамой.
  4. Особенность коробок для ГК-листов – 4 винта снаружи. В сравнении с коробкой для бетона – 2 винта.

Для монтажа подрозетника в ГК-поверхность понадобятся инструменты:

  • электроинструмент – перфоратор, дрель;
  • коронка из металла нужного размера, совпадающего по диаметру с монтируемым изделием;
  • уровень, строительный нож, пассатижи;
  • карандаш, отвертки (плоская, крестовая).

Если необходимо установить несколько точек под одну рамку, нужны будут соединители.

Способы монтажа

I способ – классический. Применяется для ГК-поверхностей с утеплителем.

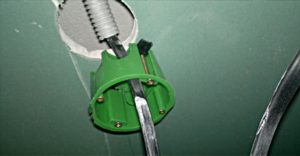

подрозетник для гипсокартона
В этом способе не используют дополнительные методы фиксации подрозетника. Его крепят с помощью распорных «лапок».

II способ – этап монтажа. В процессе установки гипсокартонных листов коробку для розетки крепят на раствор алебастра.

Этот метод применим для стен без шумоизоляции, когда фиксируют листы ГКЛ.

III способ – защитный. Коробку для розеток устанавливают в созданный короб из ГКЛ. Размер короба 100х100 мм.

Этот метод встречается редко.

IV метод – нестандартный. Для этого делают отверстие в поверхности. В него по кругу запихивают бумагу. Полость должна получится 10х10 см. После этого кладут в отверстие на бумагу гипсовый раствор. Провода при этом выведены наружу. Фасад самодельного короба шпаклюют КНАУФ-Фуген.

Как сделать отверстие и правильно рассчитать размер

Для правильного расчета надо руководствоваться данными в СНИПе. А также помнить о правилах пожарной безопасности. То есть:

  • розетки, установленные во влажных местах должны быть прочно заизолированы и ограждены от попадания влаги;
  • разъемы, устанавливаемые внизу стены не должны быть слишком близко к полу;
  • быть внимательными и соблюдать расстояние от газовых труб.

Устанавливая коробку под выключатель, следует высчитать оптимальное расстояние от пола так, чтобы было удобно им пользоваться всем членам семьи.
В СНИП не указано расстояние от пола до розетки, но есть от двери – не меньше чем 20 см. От столешницы также 20 см.

подрозетник для гипсокартона
От пола также делают расстояние в 20 см, чтобы влага не попала в розетку. От этого может быть замыкание и возгорание. От газовых труб надо отступить не меньше 50-ти см.

В случае установки нескольких стаканов, соблюдается расстояние от их центров – 7.2 см.

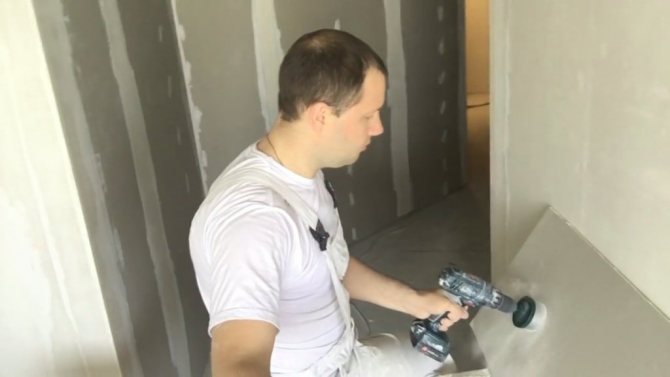

Для того чтобы сделать ровный круг без повреждения ГКЛ используют дрель с коронкой, диаметром 68 мм. Но, в некоторых случаях этих инструментов нет. Тогда берут обычный строительный нож с острым лезвием. На стене в месте будущей точки начертить круг нужного диаметра и аккуратно вырезать его.

Под распределительные подрозетники

Для создания отверстия под распределительную коробку намечают место установки. Для этого подрозетник прикладывают к поверхности и обводят карандашом, таким образом, чтобы центр коробки совпадал с центром разметки. После этого коронкой вырезается отверстие.

Под установочные

Чтобы сделать отверстие под установочную коробку надо правильно разметить на поверхности центры (если точек несколько). После этого сделать отверстия вышеперечисленными способами (коронкой, ножом).

Расстояние между подрозетниками

Для установки нескольких подрозетников намечают место, используя уровень для ровности, карандаш, линейку. От центра к центру коробки не меньше 71 мм.

Сверление отверстий

Для того чтобы высверлить отверстия для двойной или тройной установки надо изначально сделать разметку. Обязательное условие – ровность (используют уровень). В продаже есть единые блоки для установки в них 2 или 3-х розеток. После разметки выполняется сверление отверстий. Кабель заводят в одно место коробки. Дополнительно установить отдельные коробки можно на раствор.

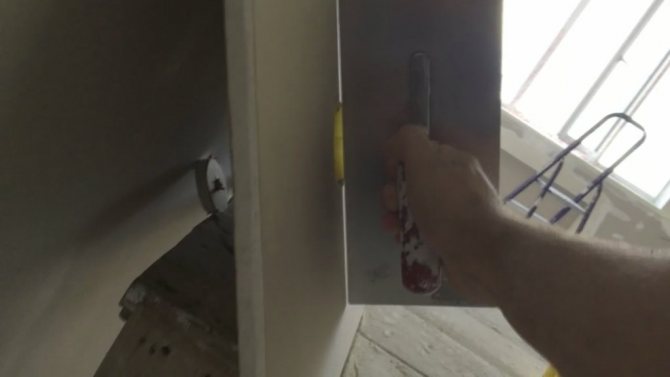

Если подрозетники не становятся заподлицо к поверхности, с гипсокартона снимают фаску.

Монтаж

подрозетник для гипсокартона
Монтируя каркасную основу для ГКЛ, проводку закладывают перед фиксацией листов. Наружу выводят 10-15 см. После сделанной разметки для коробок и созданных отверстий, подрозетник вставляют на место. Для этого:

  • в коробке удаляют заглушку и выводят провода;
  • вставляют коробку в отверстие заподлицо с поверхностью;

Если «лапки» не дают вставить подрозетник, в отверстии сбоку делают выемку (проушину), с одной стороны. Это позволит вставить коробку без проблем, не повредив ГКЛ,

  • после этого затягивают крепежные шурупы.

Если устанавливают блок из подрозетников, на стене пилкой убирают перегородочки между отверстиями.

Изоляция кабелей

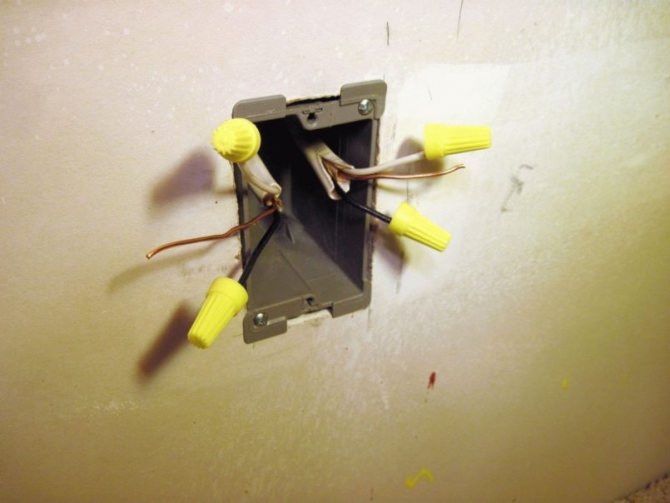

После того как был установлен подрозетник или блок из них, торчащие кабели проводки надо заизолировать. Это в том случае, если розетку или выключатель не ставят сразу. Нельзя изолировать 2 провода вместе. Это приведет к замыканию. Каждый кончик заматывают изолентой в отдельности.

Крепление коронки

Диаметр коронки для сверления отверстий написан на тыльной стороне. При установке на электроинструмент есть центрирующее сверло. Центр надо упереть (но не сильно, чтобы не поломать ГКЛ) в разметку и на минимальной скорости высверлить отверстие.

Сложности, которые могут возникнуть и их решение

Одна из самых частых проблем, возникающих при проделке посадочного места для подрозетника, — попадание в профиль, к которому крепиться гипсокартонный лист. В таком случае установить монтажную коробку не удастся, поскольку ее высота значительно больше толщины гипсокартона. То есть, для установки нужно дополнительное место под листом, чтобы подрозетник стал до упора.

Решается такая проблема очень просто – при помощи зубила (стамески, отвертки) и молотка вырубаем мешающий участок профиля. На несущую способность профиля это никак не скажется. Хуже дело обстоит, если гипсокартон приклеен на стену без использования каркаса из металлического профиля (встречается и такой монтаж, хоть и редко).

В таком случае придется делать углубление в стене при помощи перфоратора с долотом или молотком с зубилом. Еще одна ситуация касается установки блока розеток (несколько их располагается в ряд одна возле другой). Для надежного крепления каждого подрозетника, необходимо, чтобы между отверстиями под них оставались перемычки.

Читайте также:  Трековые светильники на шинопроводе светодиодные, что это такое, как выбрать для дома, установка и подключение

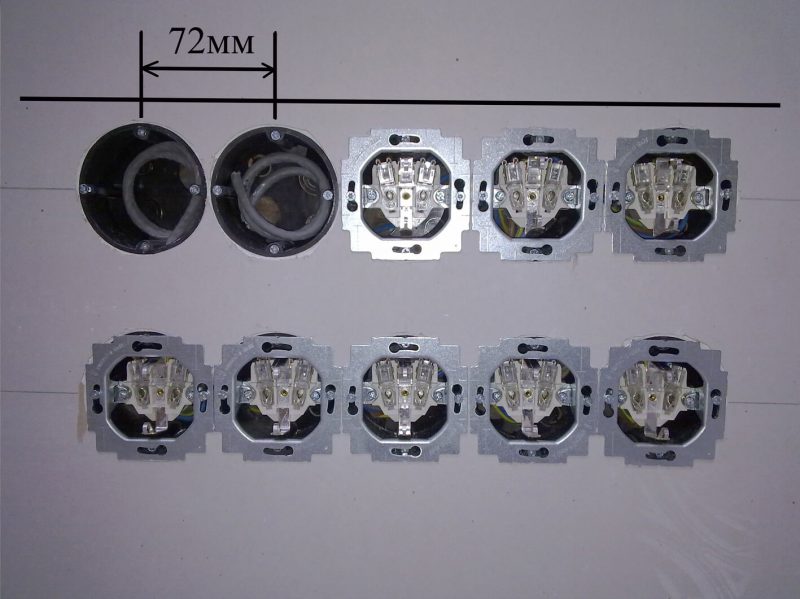

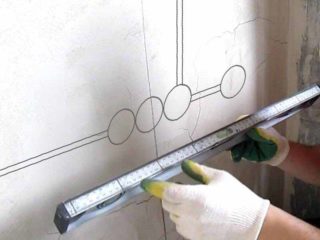

И здесь поможет правильно выполненная разметка. Делается она так:

  1. Выбираем место установки крайней розетки, и помечаем центр отверстия.
  2. Затем наносим ровную горизонтальную линию через отмеченную точку.

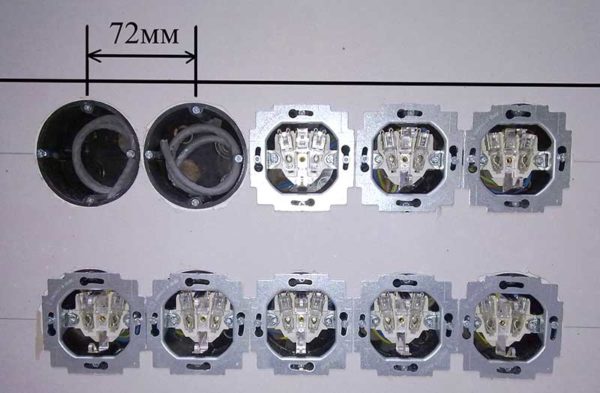

  3. Далее отмеряем 72 мм от центра первого отверстия и делаем пометку (это будет центр второго отверстия).
  4. Делаем еще несколько отметок на линии (по количеству розеток в блоке), соблюдая указанную длину между точками.

Установка розеток в гипсокартон: особенности монтажа, способы крепления, как правильно поставить

Все просто – диаметр отверстия составляет 68 мм, а между центрами у нас – 72 мм, и после прорезки отверстий получим перемычки толщиной 4 мм в самом тонком месте.

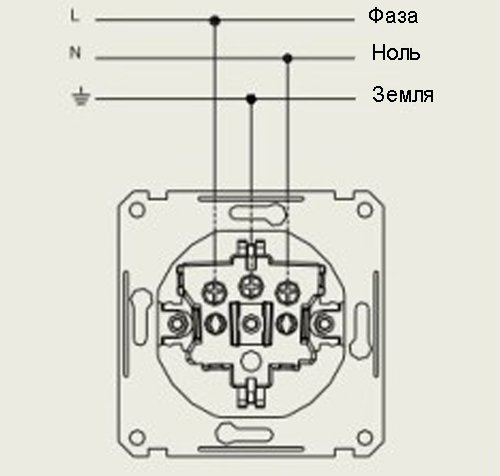

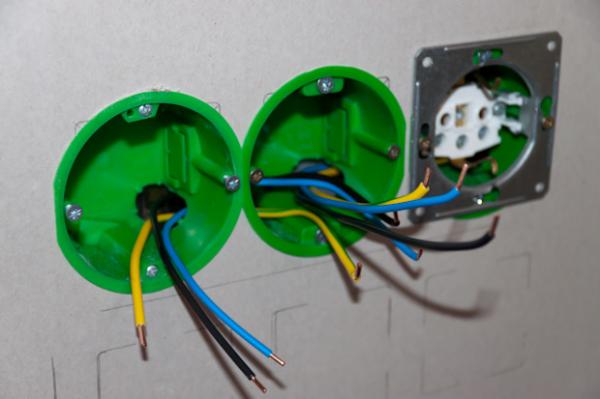

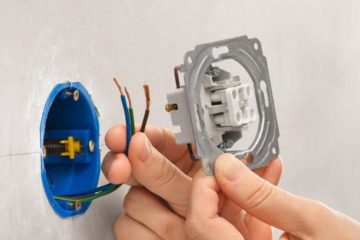

Подключение проводов

Прежде чем браться за подключение проводов необходимо отключить электроэнергию на распределительном щитке. Убедиться в отсутствии напряжения можно при помощи индикаторной отвёртки.

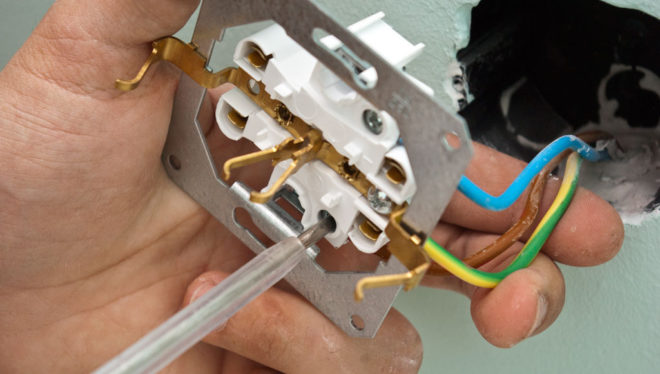

подключение проводов к розетке

Если напряжение отсутствует – можно начинать подключение проводов:

  1. С розетки снимаются все декоративные элементы;
  2. Ослабляются болты на клеммах розетки, вставляются провода и болты затягиваются до упора. При использовании трехжильного провода – заземляющий провод подсоединяется к средней клемме;
  3. Розетка с подсоединёнными проводами вставляется в подрозетник и закрепляется в нём при помощи распорок или болтов крепления на подрозетнике;
  4. Прежде чем окончательно закрепить розетку, следует ещё раз провести проверку прочности зажатия проводов на клеммах;
  5. Остаётся наложить рамку и установить крышку. При затягивании винта не надо прилагать богатырских усилий, дабы не раздавить пластмассовые детали.

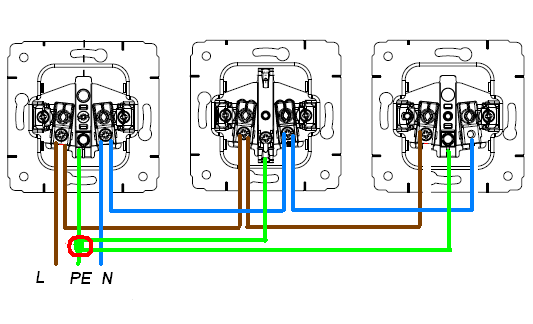

  6. При монтаже нескольких рядом расположенных розеток можно приобрести общую рамку для них, от 2 и более.

Выбор места для монтажа

места для монтажа розетки

При отсутствии конкретных пожеланий обычно специалисты при монтаже розеток на гипсокартон пользуются имеющимися стандартами. Они описывают то расстояние, которое должно быть от конструкции до стены или пола помещения.

Сегодня стандарты составляют следующие данные:

  • от пола до розетки 30 см;
  • от пола до выключателя — 90 см;
  • от ближайшей стены до розетки — 18 см.

Если имеются другие варианты установки, то они не запрещены. Главное правило установки — установить розетку таким образом, чтобы ею было удобно пользоваться и не приходилось подключать дополнительные тройники или удлинители.

Поэтому электрики с многолетним опытом определили ряд правил, которые будут беспроигрышно работать в любой квартире или доме:

  • на кухне розетки вдоль рабочей зоны следует делать на высоте 1,2 м, при этом учитывать нужное количество возможных подключений приборов;
  • розетка для холодильника, морозильника или посудомойки монтируется на высоте 30 см;
  • конструкция под стиральную машину устанавливается на высоте 1 метра;
  • розетка для микроволновой печи должна быть на расстоянии 1-1,2 м от пола.

Все участки стены, на которых планируется вырезать розетку следует намечать еще на стадии ремонта, пока не раскинута проводка.

Что нужно знать, приступая к монтажным работам

Современные розетки устанавливаются в специальное устройство — подрозетник или как его еще называют коробка или стакан. Так вот, при монтаже в обшивку из ГКЛ применяется специальный стакан, который конфигурацией и размерами отличается от обычных модификаций для кирпичных стен, но цена его примерно такая же.

Вот в такие пластиковые коробки устанавливаются розетки под гипсокартон

Если обычные стаканы устанавливаются в углубление стены и фиксируются цементным раствором, то подрозетники для ГКЛ укладываются в вырез, сделанный в листе. После этого подтягиваются настроечные винты, разворачивающие крепежные лепестки, которые продвигаются по резьбе винтов и впоследствии прижимаются к изнанке обшивки.

Розетка для гипсокартона – вид снизу

Стаканы бывают одинарные и совмещённые в блоки. Если смотреть на одинарный стакан сверху, то мы увидим четыре винта — для сравнения на обычном подрозетнике их два. Одна пара винтов обеспечивает передвижение и прижим лепестков, о которых мы уже говорили. Оставшаяся пара винтов предназначена для фиксации розетки.

Итак, с подрозетником определились, что нам еще потребуется при монтаже?

Нам потребуется электродрель или шуруповерт, коронка по размеру посадочного радиуса стакана, водяной уровень (если устанавливается блок розеток), острый монтажный нож, карандаш и разумеется сама розетка, которую будем устанавливать.

Какую коронку выбрать? Диаметр стакана равен 68 мм, следовательно, внешний диаметр коронки должен быть таким же.

Не забываем о том, что приступать к началу монтажных работ можно только после того, как под обшивку стен уложена проводка.

Технология выполнения монтажа одинарной розетки

Установка розетки в гипсокартон – технология самостоятельного монтажа

В этой таблице перечислены основные этапы монтажных работ, которые нам придётся выполнить. Поэтому рассмотрим каждый из перечисленных этапов подробно.

Для того чтобы инструкция была более понятной, предлагаю фотоотчёт выполнения монтажа на стенде, то есть на куске ГКЛ, которой не жалко портить.

Если опыта выполнения монтажных работ нет, рекомендую также потренироваться на ненужном куске обшивки стен и только после этого приступать к чистовой работе. За сохранность подрозетника не беспокойтесь, так как он многоразовый и во время пробной установки не повредится.

Итак, приступим:

  • Определяем расположение розетки на стене и размечаем центр отверстия, которое будем сверлить;

По стандарту высота розетки от пола в жилых помещениях должна составлять 0,8-1 м. Исключение можно сделать для тех случаев, когда бытовая техника располагается вплотную к стене и розетку лучше установить ближе к полу. Но так или иначе выдерживаем расстояние до пола не менее 20 см.

  • Подбираем коронку нужного размера и устанавливаем в шуруповерт;
  • Прикладываем коронку к поверхности листа так чтобы шуруповерт располагался перпендикулярно;

Как установить розетку в гипсокартон: виды, материалы, инструменты, пошаговый разбор этапов монтажа
Сверление коронкой

  • Сверлим отверстие, не прилагая особого усилия, так как коронка в гипсокартон входит легко;

Как установить розетку в гипсокартон: виды, материалы, инструменты, пошаговый разбор этапов монтажа
Нарезка углубления по периметру окружности

  • Острым ножом срезаем фаску по периметру сделанного отверстия на глубину 1,5 мм и на ширину 3 мм;

Как установить розетку в гипсокартон: виды, материалы, инструменты, пошаговый разбор этапов монтажа
На фото показан перепад уровней из-за отсутствия фаски

Нарезка фаски — это обязательное условие грамотного монтажа, что впоследствии упростит проведение отделочных работ. Внешний бортик стакана имеет толщину 1-1,5 мм. Если установить такую коробку на неподготовленный периметр, бортик будет выступать над поверхностью. В итоге при финишной отделке на стену придется положить больше шпаклёвки чтобы компенсировать разницу уровней. Если же утопить бортик в нарезанную фаску, перепада не будет.

  • Выламываем по контуру пластиковые заглушки на дне стакана и выводим в них концы проводов;

Как установить розетку в гипсокартон: виды, материалы, инструменты, пошаговый разбор этапов монтажа
Поверхности коробки и обшивки совпали

  • Вставляем подрозетник в отверстие и проверяем чтобы края пластикового изделия располагались вровень с плоскостью отделочного материала;

Как установить розетку в гипсокартон: виды, материалы, инструменты, пошаговый разбор этапов монтажа
Регулировочные болты длинные, а потому крутим их не отвёрткой, а шуруповертом

  • Шуруповертом затягиваем регулировочные болты до тех пор, пока лепестки не прижмутся к изнанке облицовки;
  • Выкручиваем оставшуюся пару шурупов на подрозетнике;
  • С розетки снимаем наличник;
  • Крепим к подготовленной розетки провода, которые предварительно вывели, устанавливаем конструкцию в стакан и фиксируем ранее выкрученной парой шурупов;
  • Наличник на розетку можно будет одеть по окончании финишной отделки стен, а значит монтаж на этом этапе можно считать оконченным.

Насколько прочен и надежен результат выполненного монтажа?

В домах с обычными оштукатуренными стенами при неправильном обращении с вилкой электроприборов, конструкция розетки, рано или поздно, начинает вываливается наружу вместе со стаканом. Разумеется, это результат неправильного монтажа и тем не менее такая проблема не редкость.

В случае с гипсокартоном вываливание стакана или розетки невозможно в принципе так как вся конструкция прочно прижимается к обшивке с одной стороны пластиковым бортиком, а с другой стороны металлическими лепестками.

Монтаж блока розеток

Теперь, когда вы знаете как установить розетку в гипсокартон, осталось определиться с тем, как поставить блок из нескольких розеток. Оказывается, ничего сложного в этом нет, и вы наверняка справитесь с этой задачей самостоятельно.

Для монтажа нам потребуются все те же инструменты, а именно шуруповерт с коронкой под размер стакана, уровень, малярный нож, рулетка и карандаш. Из материалов потребуются стаканы, ровно столько, сколько вы планируете установить, и аналогичное количество розеток.

Как установить розетку в гипсокартон: виды, материалы, инструменты, пошаговый разбор этапов монтажа

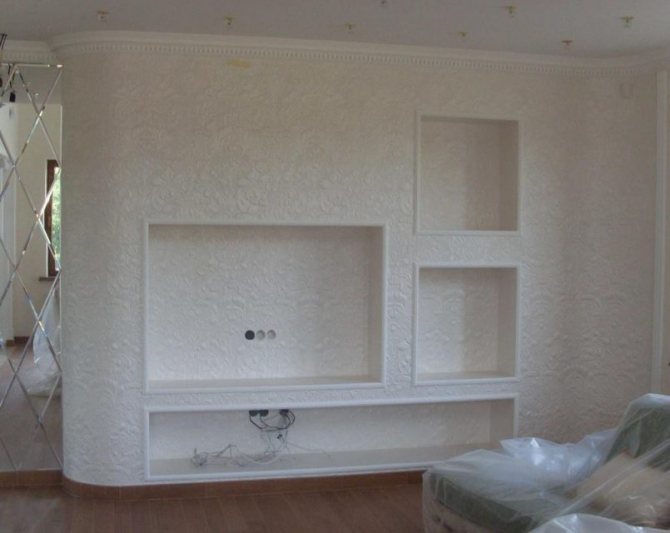

Готовый результат после финишной отделки стены

Итак, приступим к установке:

  • С помощью рулетки отмеряем высоту, на которой будет располагаться блок розеток и ставим там отметку;

Перед тем как закрепить розетку, определяем ее расположение

  • По сделанной отметке к стене прикладываем ватерпас и расчерчиваем горизонтальную линию;

Размечаем центры отверстий

  • Определяем расстояние, на котором центры отверстий под стаканы будут разнесены относительно друг друга и выставляем карандашом отметки;

Здесь нужно быть особо осторожным, так как сместив центр коронкой придётся заново мерять центры остальных окружностей

  • Устанавливаем коронку в шуруповерт и сверлим по сделанным отметкам необходимое количество отверстий;
  • Собираем из стаканов единый блок (подробнее о том, как это сделать расскажу в комментариях к монтажным работам);
  • Выламываем заглушку на корпусе стаканов и выводим в отверстия провода;

Установка блока выполняется с усилием, к тому же придется пригнуть специальные защёлки сверху и низу каждого стакана

  • Устанавливаем собранный блок к в выпиленные отверстия;
  • С помощью шуруповерта фиксируем установленный блок в обшивке стены;

Распираем лепестки, которые прижмутся к изнанке ГКЛ

  • По окончанию финишной отделки стен можно будет установить сами розетки.

Пояснения к выполнению монтажа

Сколько розеток можно поставить в ряд?

Каких-либо отграничений в этом случае нет, но традиционно ставится не более 4 стаканов в ряд. Так или иначе количество установленных приборов не влияет на прочность обшивки стен.

Каким должно быть расстояние между центрами отверстий под установку подрозетников?

Расстояние между центрами коробок, предназначенных для врезки в ГКЛ, составляет 71 мм. То есть, по заранее отмеченной линии нужно выставить центр крайнего отверстия, от него отмерить 71 мм и поставить следующую отметку. Затем снова меряем 71 мм уже от второго центра и выставляем еще одну метку.

Как из нескольких стаканов собирается один блок?

Те самые заглушки, которые нужно сломать

В нижней части пластиковых коробок есть две боковые прямоугольные заглушки. Нам нужно выломать эти лючки и в освободившиеся отверстия вставить пластиковые соединители, которые, в зависимости от модели стакана, могут идти в комплекте или докупаться отдельно.

Прямоугольный соединитель и отверстие под его установку

Пластиковые соединители вставляются в соединительные отверстия смежных коробок до щелчка.

Блок, собранный воедино

Собственно, на этом сборка блока может считаться законченной.

Как собранный блок установить в проделанные отверстия?

Распиливаем перегородки

Единый блок подрозетников в высверленные отверстия установить просто так не получиться, так как мешают тонкие перегородки. В этом случае берём обычную ножовку с узким полотном и выпиливаем перегородки между смежными отверстиями. После того как перегородки демонтированы, блок запросто встает на своем место.

Присоединение проводов к розетке

Теперь, когда мы знаем, как сделать отверстие в гипсокартоне под розетку, осталось определиться с тем как к этой розетке подсоединить провода.

Читайте также:  Переходник HDMI на тюльпаны сделать своими руками: советы по подключению и описание устройств схема, распиновка

Как установить розетку в гипсокартон: виды, материалы, инструменты, пошаговый разбор этапов монтажа
Элементы в конструкции розетки, к которым будем крепить провода

На обратной стороне розетки мы можем видеть распорные лепестки, стянутые резинкой, а также 3 сдвоенные клеммы и 1 дополнительную на заземление. Одна из клемм — это фаза, другая — ноль и третья — земля. Если есть дополнительная клемма, то она дублирует заземление, что предусмотрено для удобства монтажа.

Для монтажа удаляем изоляцию с торцов кабеля примерно на 5 мм. Ослабляем клеммы, откручивая винты. Вставляем в клеммы оголённые концы проводки и закручиваем винты.

Само собой разумеется, что монтаж розеток должен проводиться при отключённой подаче электроэнергии.

Если подряд устанавливаем 3 или 4 электрические розетки, как их одновременно запитать? Ведь не вести же в одну точку несколько кабелей от щитка?

Сразу же договоримся, что к точке, к которой будет подключено электрооборудование с высоким потреблением электроэнергии (свыше 1 кВт) тянется отдельный кабель с толщиной жилы не менее 2,5 мм).

В большинстве случаев подключение блока розеток к одному двухжильному кабелю может выполняться по следующей схеме.

Как установить розетку в гипсокартон: виды, материалы, инструменты, пошаговый разбор этапов монтажа
Простейшая и самая надежная схема подсоединения проводов к нескольким розеткам

То есть, нарезаются перемычки, например, на три розетки понадобится 6 перемычек с учётом подсоединения земли. На первую розетку заводится прямой кабель от распределителя, а дальше идут перемычки.

Задачи устройства

Подрозетник изготовлен из пластмассы, которая не горит или из металла. Этот предмет закрепляют в ГКЛ поверхности. В него монтируют выключатель (розетку) и закрывают рамкой. Поэтому подрозетник не виден.

Зачем устанавливать в ГКЛ подрозетник:

  1. Коробка держит саму розетку или выключатель. Механизм крепится в пластике.
  2. В некоторых случаях это выступает распределительной коробкой.
  3. Защита от пожара.

Выключая электроприборы с розеток, достают вилку, а не всю розетку (если без подрозетника).

Разметка стен под электрооборудование

Исходя из заранее составленной схемы по монтажу электропроводки определяются с местом установки розеток. По строительным нормам и правилам розетки устанавливаются на высоте 30 см от пола, выключатели – 90 см. Рекомендуется также выключатели располагать примерно на 15-20 см в сторону от дверного проема.

Как установить розетку в гипсокартон: виды, материалы, инструменты, пошаговый разбор этапов монтажа

Однако эти нормы не являются обязательными. Фото розетки в гипсокартоне предлагают возможные варианты их размещения в различных от вида назначения помещениях. Расположить розетки можно так, чтобы они максимально удобно могли эксплуатироваться.

Как установить розетку в гипсокартон: виды, материалы, инструменты, пошаговый разбор этапов монтажа

Например, на кухне розетки располагаются с учетом удобного подключения кухонного оборудования и местного освещения, установки вытяжного оборудования. Как правило, это чуть выше столешницы рабочей поверхности, подальше от открытого пламени горелок.

Как установить розетку в гипсокартон: виды, материалы, инструменты, пошаговый разбор этапов монтажа

Розетку под стиральную машину размещают на высоте не ниже 100 см от пола. Основной критерий – удобный подход к розетке, отсутствие длинных лежащих на полу и мешающих передвижению проводов или удлинителей.

Как установить розетку в гипсокартон: виды, материалы, инструменты, пошаговый разбор этапов монтажа

Этапы установки

Установка розетки в гипсокартоновый лист состоит из нескольких этапов. Важно соблюдать все рекомендации при работе, чтобы избежать возможного возгорания или короткого замыкания конструкции.

Отверстие под стакан

Чтобы установить розетку, сначала требуется вырезать в стене отверстие под стакан. Эта работа также выполняется обычным строительным ножом.

  1. Для начала потребуется наметить на листе гипсокартона место для будущей розетки. Это можно сделать линейкой или же просто приложить розетку к стене и обвести строительным маркером.
  2. После этого при помощи строительного ножа требуется вырезать отверстие по намеченному контуру.
  3. Лучше резать медленно, чтобы избежать возможных неровностей.

При использовании строительного ножа следует быть максимально аккуратным, так как гипсокартон легко крошится и ломается под чрезмерным давлением.

Монтаж розетки в гипсокартон

Монтаж розетки в гипсокартон

Монтаж розетки в гипсокартон

Лучшим вариантом при проделывании отверстия станет использование дрели со специальной фрезой для работы по гипсокартону, эту насадку еще называют коронкой. Для работы требуется брать фрезу диаметром 6,8 см.

При использовании фрезы этапы работы выглядят следующим образом:

  • наметить место будущей розетки при помощи маркера и линейки или просто обведя конструкцию по контуру;
  • надеть насадку на дрель, хорошо закрепив фрезу, чтобы та не отлетела;
  • центр будущего отверстия следует просверлить ручным сверлом;
  • после этого необходимо приложить коронку к месту отверстия и просверлить его;
  • при этом также не рекомендуется нажимать на лист гипсокартона, чтобы не повредить его.

При использовании фрезы отверстие получается идеально ровное без рваных краев, что в несколько раз облегчает установку стакана.

Установка коробки

УСТАНОВКА КОРОБКИ РОЗЕТКИ

Перед началом работ требуется убедиться, что между листом гипсокартона и поверхностью есть расстояние минимум 4,5 см. Если зазор меньше, потребуется немного проштробить базовую стену для хорошей фиксации подрозетника.

Процесс монтажа коробки розетки происходит в несколько этапов:

  1. Из подготовленного отверстия требуется протянуть кабель, который будет подключаться к розетке.
  2. Из подрозетника убираются все заглушки, они закрывают гнезда, куда необходимо протягивать кабель.
  3. После этого коробку аккуратно вставляют в подготовленное отверстие, она должна стоять ровно.
  4. После установки стакана его фиксируют, закручивая винты при помощи розетки.
  5. Давить при этом на лист строго запрещено, чтобы не продавить его и не раскрошить.

Перед началом этих работ важно обесточить все помещение, чтобы избежать удара током.

Подключение

Перед установкой розетку требуется разобрать, сняв переднюю планку. Она может держаться на винтах или же на специальных защелках. После этого еще раз проверяется при помощи индикаторной отвертки, поступает ли напряжение на провода. Если нет, начинается монтаж розетки. Он может выполняться на двух- или трехжильный кабель.

Подключение розетки в гипсокартоне

Подключение розетки в гипсокартоне

При монтаже розетки к двухжильному кабелю необходимо:

  • очистить от изоляционной пленки 1 см кабеля;
  • очищенные провода необходимо закрепить на силовых клеммах;
  • какой кабель подключать к правой или левой клемме, не имеет значения;
  • в данном случае используется переменный ток, что защитит от ошибки.

Силовые клеммы располагаются на расстоянии минимум 1,5 см друг от друга. Поэтому важно не попасть в специальное отверстие под подключение электроустановочных агрегатов. Если перепутать клеммы, подключить кабель не в то место, случится короткое замыкание.

Трехжильный кабель подключается в том случае, если помимо основных двух проводов в кабель зашит провод заземления. Он необходим для устранения из подключенных приборов статического напряжения. Распознать дополнительную жилу легко, она всегда имеет яркий желто-зеленый цвет.

Если в доме проведена проводка с заземлением, следует покупать подходящие розетки. Они идут с дополнительными гнездами вверху и внизу. Из этих гнезд торчат небольшие медные проводочки. Во внутренней части конструкции находится специальная клемма для фиксации заземления. Подключение такой розетки выглядит следующим образом:

  • также зачищаем 0,8-1 см кабеля, чтобы освободить жилы;
  • заземление подключаем к своей клемме, она, как правило, будет находиться в центре конструкции, но возможны и другие варианты;
  • силовые провода подключаем к своим клеммам;
  • как и в случае с двухжильной системой следует быть аккуратным и не подключить кабель к электроустановочной точке для приборов;
  • разницы в подключении клемм нет, так как и здесь используется переменный ток.

После того как розетка подключена к системе проводки, ее следует хорошо закрепить в гипсокартоне. Сначала это делается при помощи лепестков, которые находятся на конструкции. Их следует врезать во внутреннюю поверхность подрозетника. После закрепления лепестков розетка фиксируется винтами.

Они могут находиться на боковых сторонах розетки или же сверху и снизу. Разницы в такой фиксации нет. После установки розетки к подрозетнику, следует установить снятую рамку, прикрутив ее винтами или зафиксировав защелки.

Подготовка к прокладке кабеля

Необходимо обязательно учесть, на какую конструкцию будет производиться монтаж, прежде чем устанавливать розетку в гипсокартон, необходимо учесть, на какую конструкции она будет монтироваться.

  • По выравниваемой стене.
  • Внутри гипсокартонной перегородки.

По стене

В этом случае вся проводка будет проведена, как скрытая. То есть в теле бетонной или кирпичной стены делаются штробы, куда закладывается электрический кабель. Его концы выводятся на определенном уровне в необходимых местах. После чего канавки штукатурятся.

Как установить розетку в гипсокартон: виды, материалы, инструменты, пошаговый разбор этапов монтажа

При этом штробы должны иметь направление вертикальное и горизонтальное. Вертикальные каналы делаются в любом месте стены, горизонтальные около пола или под потолком на расстоянии 10-15 см от обозначенных поверхностей

Обратите внимание, что необходимо будет учесть место выхода концов провода

Здесь важно, чтобы они не попали под металлический прямой подвес

Правильная фиксация подрозетника

Фиксация подрозетника в ГКЛ
Так выглядит правильная установки подрозетника

Когда отверстие просверлено, то самое время разобраться с тем, как установить подрозетник в гипсокартон. Стакан нужно поместить в отверстие и посмотреть, насколько плотно он зажат. Быть может, имеется ошибка с размерами и придется дополнительно сверлить стену. Стакан должен быть установлен заподлицо со стеной. Если всё отлично, то подводим провода.

финальный этап установки розеток
Всё готово для подключения и установки самой розетки

В подрозетнике выламывается специальное отверстие, через которое заводятся кабели. Когда подрозетник вставлен в гипсокартон и отрегулирован, то необходимо его там зафиксировать. При помощи отвертки подтягиваются специальные болты, которые выгибают лепестки так, чтобы стакан был плотно зафиксирован на одном месте.

Подрозетник вид сзади
Так выглядит закрепленный стакан с обратной стороны

Если коробка не шатается и зафиксирована достаточно плотно, то можно переходить к установке самой розетки.

Вопросы и ответы

Если нет дрели с коронкой, а только строительный нож, каким образом можно обработать рваные края отверстия?

Устранить заусеницы можно при помощи обычной наждачной бумаги, лучше брать мелкую, хотя она даст больше пыли. Но при этом почти нет вероятности того, что гипсокартон еще больше повредится.

Что делать, если при монтаже попадаешь на профиль, на который крепится гипсокартон?

Его просто необходимо при помощи зубила или фрезы по металлу также высверлить по размеру будущей розетки, искать новое место для работы не требуется.

Если оказалось, что расстояние меньше 45 мм для комфортного монтажа подрозетника, а лист гипсокартона уже установлен, можно ли обойтись без штробления?

Нет, нельзя. Именно поэтому подобные вещи следует учитывать еще на этапе ремонта, чтобы сразу проштробить бетон. Поэтому в такой ситуации нужно аккуратно проделывать отверстие при помощи перфоратора или снимать лист гипсокартона и проделать необходимую работу.

Что делать, если отверстие гораздо больше подрозетника?

Тогда потребуется зафиксировать его при помощи дополнительных саморезов или просто заложив лишнее шпатлевкой.

Если были приобретены обычные розетки, в которых не предусмотрена клемма для заземления, можно ли использовать их в трехжильной системе?

Можно. В такой ситуации просто необходимо хорошо изолировать кабель заземления и спрятать его внутри гипсокартонного листа.

Монтаж розетки в гипсокартон — несложная, но ответственная работа. От правильности выполненной работы зависит безопасность всего жилья. Четко следуя представленным инструкциям, удастся добиться идеального результата и не испортить поверхность при монтаже.

Источники

  • https://remontoteka.net/remont/elektrika/ustanovka-rozetok-v-gipsokarton-osobennosti-i-rekomendacii
  • https://KeramaBratsk.ru/instrumenty/kreplenie-rozetok-v-gipsokarton.html
  • https://izgipsokartona.ru/ustanovka-bloka-rozetok-v-gipsokarton.html
  • https://synergetic59.ru/sekrety-i-fakty/rozetki-i-vyklyuchateli-pod-gipsokarton.html
  • https://www.gipsokarton-master.ru/montazh/ustanovka-rozetok-v-gipsokarton.html
  • https://otdelkagid.ru/materialy/gipsokarton/ustanovka-rozetok-i-vyklyuchateley-kak-sdelat-otverstie-i-zakrepit.html
  • https://mebelclubspb.ru/remont/kak-ustanovit-rozetku-v-stene-iz-gipsokartona.html
  • https://lightika.com/elektroprovodka/tonkosti-ustanovki-rozetok-v-gipsokarton.html
  • https://elektrika.expert/rozetki/podrozetnik-dlja-gipsokartona.html
  • https://electric-220.ru/ustanovka-rozetok-v-gipsokarton
  • https://YaElectrik.ru/elektroprovodka/ustanovka-rozetok-v-gipsokarton
  • https://RadarDetectors.ru/vneshnyaya/ustanovka-rozetok-v-gipsokarton.html
  • https://oboiman.ru/inside/ustanovka-rozetok-v-gipsokarton-montaz-materiala-kak-ustanovit-v-gipsokarton-kak-postavit-kreplenie.html

Понравилась статья? Поделиться с друзьями:
Bazliter.Ru
Adblock
detector
Gogetlinks12773
