Как подключить телефонную розетку к телефонному кабелю: схема

Содержание

Конструкция телефонной розетки, устройство кабеля связи

По своему внутреннему строению, разъемы для подключения телефонов и провода для передачи сигналов имеют мало общего с электрическими розетками и линиями электропередач. Они разнятся не только конструктивно, но и по способу монтажа. Чтобы понять все тонкости подключения линий связи, нужно изучить особенности устройства и принцип действия коммутационных устройств. Читайте также статью: → «Подключение различных видов телефонных розеток ».

Ток телефонной линии постоянно меняется в зависимости от положения трубки (снята или положена), состояния разъема (подключен или отключен). Если аппарат не подсоединен к сети, по линии протекает постоянный ток напряжением 40-60 В. Аналогичная ситуация складывается, когда телефон подключен, но трубка уложена на рычаг. В момент звонка напряжение возрастает до 120 В, преобразовываясь при этом в переменное. Снятие трубки понижает его до значения от 6 до 12 Вольт.

Все эти процессы происходят в плоском проводе, который имеет две медные жилы. Его можно было бы сравнить с проводом ППВ, используемым для электропроводки, но сечение жилы настолько мало, что допускает применение только при указанных нагрузках сети: в телефонных линиях, а также схемах автоматики (охранной или противопожарной сигнализации).

Спутать по внешнему виду телефонный кабель – лапшу с другим изделием невозможно
Спутать по внешнему виду телефонный кабель – лапшу с другим изделием невозможно

Различают несколько видов разъемов для подключения телефонов:

  • РТШК-4 – может использоваться только для старых аппаратов связи;
  • RJ-11 – современный вариант, называемый «евро»;
  • RJ-12 – сленговое название разъема RJ-25, которое получило настолько широкое распространение, что для удобства предоставления информации, используется чаще, чем настоящее. На самом деле таких розеток не существует, поэтому сталкиваясь с термином RJ-12, следует подразумевать RJ-25.

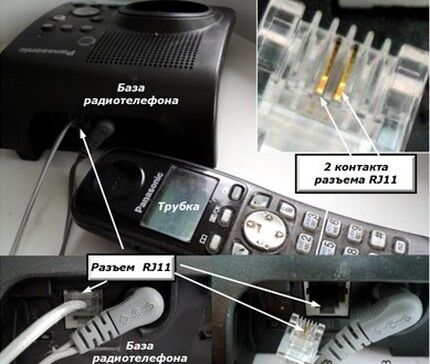

Телефонная розетка RJ-11 имеет гнездо в виде порта для соответствующего штекера. Внешне она похожа на компьютерную розетку, но при более внимательном изучении можно заметить, что их гнезда отличаются по ширине (у компьютерного варианта оно шире).

Самые распространенные варианты исполнения устройств:

  • накладные, они же наружные;
  • врезные, они же внутренние.

Также существуют встраиваемые изделия, но они изготавливаются в виде блоков, совмещающих, как правило, несколько типов коммутационных устройств – электрические, ТВ, компьютерные и телефонные. Читайте также статью: → «Виды розеток и рекомендации по их выбору и монтажу ».

Разные виды розеток для телефона
В различных условиях могут применяться разные виды розеток для телефона

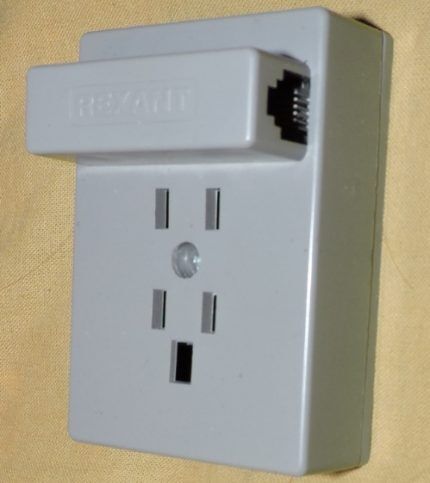

Имеется также конструкция, объединяющая РТШК-4 и RJ-11, которая на определенном этапе смогла решить вопрос использования импортных телефонных аппаратов с евро разъемами на постсоветских территориях. Сейчас она морально устарела, хотя продолжает успешно использоваться.

Вариант устройства, совмещающий РТШК-4 и RJ-11
Вариант устройства, совмещающий РТШК-4 и RJ-11, подходящий для разных штекеров

Современные телефонные провода чаще всего могут быть двухжильными и четырехжильными. При этом изоляция жил имеет характерную цветовую раскраску. Провода с 4-мя жилами применяются, как правило, для офисных мини АТС, а также при параллельном подключении двух аппаратов по принципу секретарь – директор. В данном случае применяются разъемы RJ-12.

Какой потечет ток при коротком замыкании проводов телефонной линии

В АТС установлена система защиты от выхода из строя оборудования и линий связи, которая ограничивает ток при коротком замыкании телефонной линии до 40 мА.

Если измерять ток короткого замыкания в квартире, то за счет сопротивления проводов линии связи и в контактах соединительных коробок его величина не превысит 25 мА.

Конструктивные особенности телефонной розетки

Конструкции стационарных телефонов с каждым годом модифицируются и улучшаются. И современные устройства значительно превосходят своих предшественников, выгодно выделяясь на фоне их высокой надежностью и удобством применения.

Для обеспечения бесперебойного функционирования прибора необходимы два условия:

  • Наличие действующей линии связи от АТС.
  • Возможность электрического подключения стационарного аппарата к этой линии.

Единственное, что не меняется в сфере телефонизации – принцип работы стационарных телефонов.

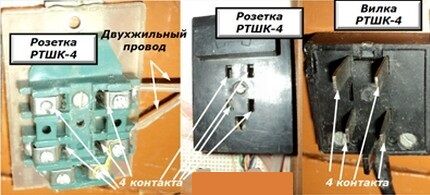

Подключение телефонного аппарата для создания стационарного соединения осуществляется через розетку, идущей в комплекте с вилкой

Телефонная розетка традиционного исполнения включает три основных элемента:

  • корпус – выполнен из диэлектрического материала (керамики или пластика);
  • контакты – подпружиненные латунные элементы, обеспечивающие надежное прохождение токов по электрической цепи.
  • клеммы – переходники, необходимые для подключения проводов.

Электрические контактные гнезда стационарной розетки утоплены в корпус. Такое решение позволяет защитить прибор от случайных замыканий.

В продаже встречаются одно- и многоразъемные модели. Первые предназначены для подключения одного аппарата, вторые – позволяют коммутировать сразу несколько устройств.

Подготовка к работе

Итак, большинство профессионалов работают во время подсоединения телефона по схеме. Если вы используете аппарат старого стандарта, а не европейского, то лучше купить универсальную розетку. В ней вмонтирован современный соединитель и разъем из четырех контактов. Пятый – пластмассовый язычок. Подключение розетки старого типа аналогично описанному выше варианту с подключением RJ11 или RJ12. Два провода разводки подсоединяются к контактам, расположенным около пластикового язычка.

Важно знать! Перед подключением розетки следует удостовериться, что в вилке, подходящей к аппарату, провода введены в зеркальном отражении на аналогичные контакты, как в розетке.

К этим контактам подключен красный и зеленый провод, поэтому их будет легко найти. К розеткам любого подтипа подключаются стандартные кабели.

Как мы видим, ничего сложного в самостоятельном подключении телефонной розетки нет. Желаем удачи!

Самостоятельное подключение телефонной розетки требует наличия следующих инструментов:

  1. отвертка крестовая и минусовая;
  2. нож или плоскогубцы;
  3. вольтметр или тестер;
  4. диэлектрические перчатки.

В состоянии простоя линии связи находятся под напряжением 40–60 Вольт. Во время звонка показатель поднимается до 120 Вольт и падает до 12 при поднятии трубки. 120 В – не смертельное напряжение, но удар болезнен, а при диагнозе эпилепсия удар тока приведет к приступу.. Работая с оголенными проводами, надевайте резиновые перчатки.

Установка универсальной розетки внешнего типа

При помощи инструмента для работы с кабелем необходимо осуществить его разделку, то есть зачистить провод от изоляционного слоя на 4 см. Выполнять эту процедуру необходимо очень аккуратно, так как медные жилы провода хрупкие и легко ломаются.

Далее необходимо открыть корпус розетки. Внутри нее находятся 4 клеммы, так как розетка рассчитана на подключение двух телефонных линий. Для одной линии потребуются две клеммы, провод необходимо подключить к проводам «плюс» и «минус», для чего жилы нужно прикрутить к клеммам винтами. Для некоторых моделей телефонов может быть важна полярность линии, проверить которую можно при помощи тестера.

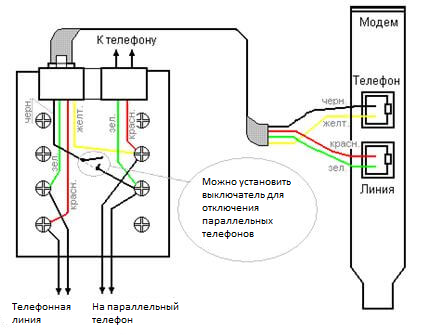

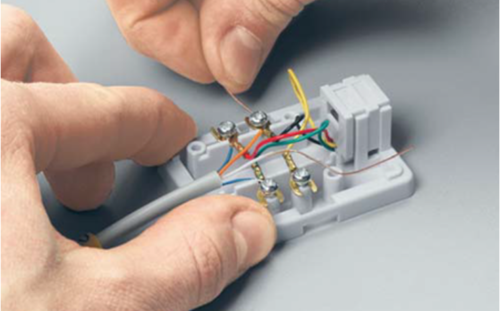

К каждому контакту подведен провод определенного цвета

По стандарту к каждому контакту подведен провод определенного цвета, что облегчает процесс подключения

После подключения коробка закрывается крышкой и крепится к стене на саморезы или двусторонний скотч.

Не забудьте проверить, есть ли связь, после завершения всех работ.

Скрытые опасности телефонной сети

Для слаботочных устройств связи применяется пониженное по сравнению с домашней электропроводкой напряжение. Но его обычная величина в 60 вольт все же может создать ток через человеческие руки и доставить массу неприятностей. Когда проходит вызов по телефонной линии, то он формируется сигналом переменного тока с амплитудой около 120 вольт.

Этого достаточно для получения болевых ощущений через сухую кожу пальцев, а если тело немного вспотело, то реакции мышц будут непредсказуемы.

Работу в действующей телефонной схеме необходимо выполнять в защитных перчатках и соблюдать разработанные технические мероприятия правил безопасности.

Возможные проблемы и как их исправить

Теперь рассмотрим самые распространённые неполадки.

Читайте также:  Шинная пилорама своими руками: видео и этапы самостоятельной сборки деревообрабатывающего станка

Неправильное подключение жил

Если вы неправильно подсоединили жилы, то либо ваш интернет будет работать чересчур медленно (примерно в 10 раз медленнее, чем положено), либо не будет работать вообще. Исправить неправильное подключение жил можно только демонтажем розетки:

  1. Снимите декоративную и лицевую панели, вытащите клеммник.
  2. Откройте крышку и внимательно проверьте, на своих ли местах находятся жилы. Очень легко спутать подключение по маркировке А с маркировкой В и подключить половину жил по одному стандарту, а половину — по другому.
  3. При необходимости поправьте подключение.

Срезали жилы до закрытия фиксатора

Если вы, задумавшись, случайно отрезали жилы до того, как прижали их фиксатором, ничего страшного. Вам нужно:

  1. Вынуть жилы из розетки.
  2. Зачистить кабель на пару сантиметров выше.
  3. Снова распределить жилы как положено.
  4. Закрыть крышку/фиксатор.
  5. Отрезать лишние куски жил.

Вы потеряете только пару сантиметров кабеля — в большинстве случаев это не критичная потеря.

Полезные советы

Не допустить ошибок в монтаже поможет следование простым советам от специалистов:

  • Лучше использовать устройства для скрытого монтажа. Они гармоничнее остальных вписываются в интерьер. Но для их установки придется нарушить целостность стен и настенного покрытия.
  • В процессе выбора рекомендуется уделять внимание исключительно проверенным фирмам с хорошей репутацией. Это гарантия безопасности и надежности.
  • На большинстве розеток контакты пронумерованы. Если маркировки нет, следует посмотреть на цвета. Зеленые, оранжевые или синие контакты в сочетании с белым цветом — положительные, контакты таких же цветов, но без белого, — отрицательные.
  • Во время монтажа изделий старого стандарта не будет лишним помнить о цветовом оформлении контактов: оранжевые, черные и зеленые — положительные, красные, желтые, синие — отрицательные.

Разновидности розеток для подключения телефона отличаются конструкцией, способом монтажа и другими параметрами. Если следовать инструкции, установить эти устройства будет несложно.

Ремонт телефонной линии связи

Если перестал работать стационарный телефон, то обычно вызывают связиста и ждут его прихода, часто в неудобное для себя время. Однако если ждать не хочется и есть желание, то восстановить связь можно своими руками.

Причин прекращения работы телефона может быть две: либо поломался телефонный аппарат, либо ― телефонная линия. Если у Вас есть запасной телефонный аппарат, подключите его вместо неработающего; если связь появилась, значит в поломке виноват телефон, а если связь не появилась ― линия.

Исправность линии можно проверить, измерив напряжение в телефонной розетке. Если прибора нет, нужно проверить надежность подсоединения линейного провода связи к контактам розетки. В случае если в розетке соединение надежное, то по проводу можно проследить, к каким контактам плинта подключена Ваша линия, и проверить надежность подсоединения к контактам в плинте.

Если возможности проследить нет, то можно проверить надежность подсоединения к плинту всех подходящих линий, ведь одна из них Ваша. Если на контактах плинта напряжение есть, и Ваша пара подсоединена надежно, то значит провод, идущий к точке установки телефона, ― в обрыве. Если напряжение отсутствует, то нужно отсоединить один из проводников, идущих в квартиру, и через 5-10 минут измерять повторно.

Если напряжение появится, то значит в проводе, идущем от плинта к розетке в Вашей квартире, произошло короткое замыкание. Для проверки этого факта достаточно опять присоединить провод линии к контактам плинта и измерить напряжение, оно должно опять пропасть.

Строение и система классификации

Любая розетка под телефон состоит из таких частей:

  1. Корпус. Изготавливается из материалов-диэлектриков, обычно пластика или керамики.
  2. Подпружиненные контакты. Для их изготовления используется металл. Контакты позволяют электрическому току через телефонные провода и вилку проходить в телефон.
  3. Зажимы. Используются для соединения провода с сетью.

Подключение телефонных розеток осуществляется двумя способами — накладным (настенным, открытым) и скрытым. В первом случае проводка располагается на поверхности, а розетка устанавливается непосредственно на стену. Вторым способом розетка монтируется в специальный подрозетник, который вместе с проводами скрывается в стене под штукатуркой.

Необходимые инструменты и материалы

В зависимости от разновидности телефонной розетки, а также от используемого стандарта, могут потребоваться различные инструменты и материалы.

Однако, рекомендуется иметь в наличии сразу весь необходимый инвентарь:

  1. Отвертка, которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления. Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать поражений электрическим током.
  2. Подрозетник.
  3. Кабель, если происходит не замена старого устройства, а прокладка абсолютно нового.
  4. Перфоратор, также как и кабель, понадобится, если происходит монтаж новой розетки.
  5. Сама розетка.
  6. Нож с острым лезвием.
  7. Саморезы.
  8. Кусачки.
  9. Изоляционная лента.
  10. Универсальный мультиметр или тестер.
  11. Защитные перчатки.
  12. Односторонняя и двухсторонняя клеящая лента.
  13. Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.

Ведущие изготовители розеток

На рынке существует много брендов, но основными производителями интернет-розеток являются Legrand, Vico, Schneider, Lezard. Нюанс в том, что розетка каждой из этих компаний подключается по-своему, так как производитель предлагает свой механизм крепления жил, однако принцип является общим.

Пошаговая инструкция по монтажу

Итак, как установить и подключить розетку для телефона? В первую очередь необходимо проверить наличие схемы подсоединения устройства. Из инструментов понадобится отвертка, электрическая дрель и непосредственно сама телефонная розетка.

Примечание: в рабочем состоянии напряжение на линии может подняться до 120В. Поэтому чтобы ограничить себя от таких неприятных моментов, когда осуществляется установка и подключение телефонной розетки к сети, лучше пользоваться диэлектрическими перчатками.

Прежде чем приступать к монтажу, необходимо обесточить электрическую сеть. Затем с помощью бокорезов или ножа снять изоляцию с проводников. Делать это нужно аккуратно, чтобы не повредить жилы. Ведь если они повредились, то будут легко ломаться. Зачищать кабель нужно по длине в 4 см. О том, как снять изоляцию с кабеля, читайте в нашей статье.

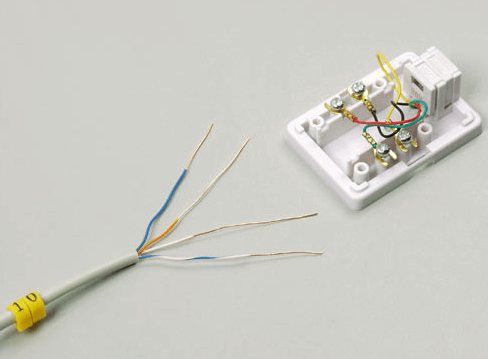

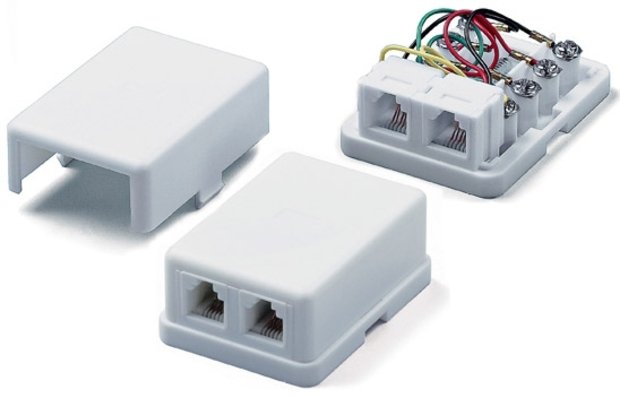

Подключение двойной телефонной розетки

С помощью тестера определить полярность проводников. Как правило, телефонная розетка имеет красный положительный проводник и зеленый – отрицательный. Но лучше проверять, так как неизвестно как была осуществлена установка и подключение. В случае если прибора под рукой не оказалось, то подсоединение делается согласно существующему плану (схема прилагается к аппарату).

Последующее действие после проверки полярности – это подключение кабельных жил, как показано на фото ниже. После этого на стене фиксируется телефонная розетка. После установки нужно осуществить подключение к сети и протестировать установленное устройство.

Подключение двойной телефонной розетки

Следует отметить, что корпус может быть и срытого типа. Как установить и подключить скрытую розетку для телефона? В первую очередь необходимо нанести на стену разметку, где будет осуществляться установка устройства. С помощью перфоратора сделать отверстие и саморезами зафиксировать элементы конструкции. Монтаж заканчивается креплением защитного корпуса и тестированием приспособления, которое было установлено.

Если же в домашних условиях необходима установка и подключение розетки для телефона на 2 выхода (установка нескольких аппаратов с разными телефонными номерами), то следует учитывать один нюанс – монтаж происходит с большим количеством проводников. Но в целом значительных отличий в работе нет.

Выбор провода

Чтобы выполнить разводку линии согласно схеме размещения телефонных аппаратов в квартире, используют провод ТРП 2×0,4 или 2×0,4, который имеет две отдельных медных жилы, покрытых изоляцией из поливинилхлорида (ПВХ). Особенностью этого кабеля, называемого в простонародье «лапша», является наличие разделительной полосы между его жилами. В эту полосу очень удобно забивать мелкие гвозди для закрепления провода на поверхности.

Как подключить телефонную розетку: схема подключения и правила установки

В последние годы, в связи с повсеместным распространением мобильной связи, наблюдается падение спроса на стационарные телефоны. Однако, они не спешат окончательно уходить в прошлое, и число абонентов проводной телефонии остаётся значительным. В связи с этим актуальным вопросом остаётся – как самостоятельно подсоединить аппарат к действующей линии, перенести точку подключения из одной комнаты в другую? Рассмотрим подробнее, как подключить телефонную розетку своими руками без привлечения специалистов.

Виды

RJ11

Телефонные розетки имеют несколько разновидностей:

  1. РТШК-4 – этот стандарт, несмотря на свою “древность”, используется по сей день. В современном дизайне помещений выглядит не эстетично и, обычно, при проведении “евроремонта” меняется на более современные варианты.
  2. RJ11 – наиболее распространённый вариант современных розеток для подключения телефона. Использует двужильную схему, что значительно облегчает монтажные работы.
  3. RJ12 – часто бывает сдвоенного типа, что позволяет подключать два телефонных аппарата одновременно.
  4. RJ14 – предназначены для подключения 2 телефонных линий, но практически это сделать невозможно по причине наличия в домах только одной телефонной линии, поэтому эта розетка может использоваться как стандарт RJ12.
  5. RJ25 – практически не используется для подключения индивидуальных телефонных аппаратов, из-за наличия трёхконтактного разъёма.
Читайте также:  Алгоритм изготовления координатного стола своими руками для начинающих - как своими руками собрать простой координатный стол, советы мастерам

Способы подключения современных телефонных аппаратов

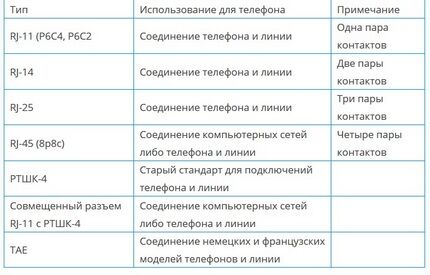

Все приведенные выше таблицы показывают, что соединение телефона с сетью выполняется по старому принципу: через два контакта. Просто у современных манипуляторов используются средние контакты, а остальные не задействованы.

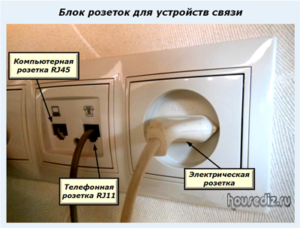

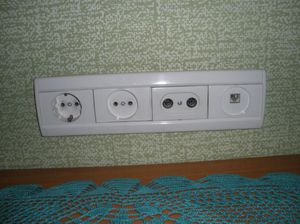

Блок розеток для устройств связи
В целях дизайна и удобства эксплуатации телефонные розетки принято не размещать отдельно на стене, а совмещать с другими электрическими блоками, слаботочными цепями.

Блок розеток устройств связи
Их можно встраивать внутрь элементов настенной мебели или прикрывать картинами либо техническими устройствами: мониторами, телевизорами.

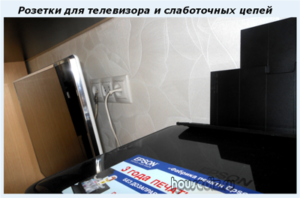

Розетки для телевизора и слаботочных цепей-

Как подсоединить телефонную розетку к проводу: схема цветов провода

Ремонт в квартире редко обходится без замены таких элементов, как электрические, телевизионные и телефонные розетки. С точки зрения сложности подключения, телефонная розетка является более простым элементом, нежели электрическая.

Как подключить телефонную розетку к телефонному кабелю: схема

При этом работы по ее установке гораздо безопаснее, поскольку в этом устройстве отсутствует опасное для жизни напряжение. Конечно это не значит, что не следует соблюдать правила элементарной электробезопасности, ведь в ждущем режиме напряжение между проводами телефонной лини составляет около 60 В. Следует также учитывать тот факт, что отключить телефонную линию гораздо сложнее, чем часть силовой электропроводки. Еще одним неприятным моментом является появление в цепи напряжения 120 В в момент поступления вызова на устанавливаемый телефон от какого-либо абонента.

Чтобы понять как подключить телефонную розетку следует внимательно рассмотреть ее внутреннее строение и порядок выполнения работ по монтажу этого устройства.

Подключение розетки скрытым способом

Для проведения работ по подключению понадобятся следующие материалы и инструменты:

  1. Как подключить розетку
  2. Перфоратор с коронкой.
  3. Крепежные элементы.
  4. Бокорезы или инструмент с помощью которого можно деизолировать телефонный кабель.
  5. Тестер или мультиметр.
  6. Отвертка.

К месту установки сперва подводится связной кабель. Кабель можно провести по плинтусу, в пластиковом коробе или штрабе.

Действия по подключению:

  1. Вначале подбираем для перфоратора коронку, диаметром равным размером телефонной коробке.
  2. Карандашом намечаем контуры розетки, после чего высверливаем в стене отверстие.
  3. Устанавливаем телефонную коробку в стену и фиксируем при помощи фурнитуры.
  4. Для подключения понадобиться отрезок кабеля не более 10 см. Остальное можно срезать.
  5. Зачищаем кабель и производим подключение. Установочный корпус телефонной коробки фиксируем распорными винтами.
  6. Устанавливаем внешнюю раму и накладки.

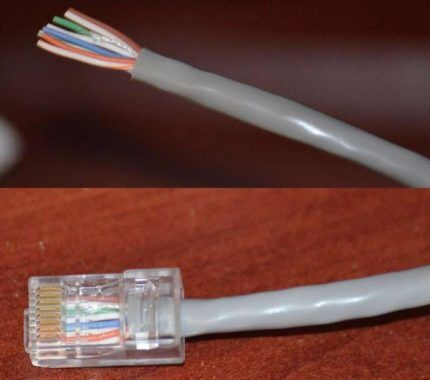

Подключение коннектора к кабелям без кримпера, подручными инструментами

Описанный ранее метод хорошо подходит для профессиональных монтажников, которые постоянно занимаются установкой телефонных розеток и прокладкой линий. Им необходимы специальные инструменты стриммеры под провода различного диамета и кримперы под несколько стандартов коннекторов. Для обычного потребителя который решил установить телефон самостоятельно это лишние затраты. Инструмент после выполненных работ будет редко востребован или вообще не понадобится. Поэтому рассмотрим, как закрепить провод на коннектор обычной плоской отверткой, размеры ее рабочей части должны быть соизмеримы с контактами на коннекторе. Ширина пера 3 – 4 мм, большие размеры непригодны для этой работы.

Последовательность операций:

  • Зачистка внешней оболочки и установка проводов в соответствующие пазы осуществляется, как и в предыдущем случае;
  • Плоской отверткой последовательно вдавливаются все контакты;
  • Потом прижимается общий зажим до характерного щелчка, фиксируя в коннекторе оболочку кабеля.

Используя этот метод надо быть предельно внимательным, чтобы чрезмерными усилиями не повредить кабель и не разрушить корпус коннектора.

Совет №2. Профессионалы проверяют качество соединения специальным тестером, на бытовом уровне это можно сделать просто, подключить кабель между телефоном и розеткой. Снимите трубку если все сделано правильно, будет характерный гудок, для верности позвоните на любой номер.

Устройство трубки и ремонт шнура трубки телефона

Устройство трубки стационарного телефона

Внешний вид телефонной трубки всем хорошо известен. Она состоит из двух пластмассовых разъемных частей: основания, в котором закреплены микрофон и телефонный капсюль, и крышки, которая обычно привинчена к основанию одним или двумя саморезами. Как видно из приведённой ниже электрической схемы телефонной трубки, микрофон и телефонный капсюль соединены между собой тремя цветными проводами.

Схема подключения трубки

Один провод общий для микрофона и телефонного капсюля (на схеме черный), второй ― для микрофона (зеленый) , и третий ― для телефонного капсюля (красный). При замене микрофона или капсюля следует соблюдать полярность их подключения, иначе появится микрофонный эффект. Это когда говорящий слышит свой голос в трубке или может появляться свист.

Ремонт шнура трубки стационарного телефона

В стационарных телефонных аппаратах трубки соединяются с корпусом телефона витым шнуром с двумя вилками RJ-11 4P4C на концах. Во время разговора витой шнур трубки постоянно изгибается и в конечном итоге перетирается в месте выхода из вилки, как правило, со стороны телефонной трубки.

Телефон сначала начинает «хрипеть», и настает момент, когда Вы с собеседником не слышите друг друга. Наиболее вероятной причиной плохой связи является повреждение витого телефонного шнура. Хотя причиной также может быть угольный микрофон или телефонный капсюль.

Трубка телефона.

Для проверки шнура, нужно его пошевелить в месте выхода из трубки или корпуса телефона. Если заметили, что в каких то положениях связь становится устойчивой, значит в этом месте и перетерся телефонный шнур. Шнур лучше заменить новым. Но можно обойтись и без похода в магазин, воспользовавшись технологией обжима RJ-11, RJ-45 клещами или без клещей.

Для извлечения вилки RJ-11 из телефонной трубки, нужно прижать пальцем фиксатор вилки RJ-11 к ее основанию и вынуть вилку из трубки. Затем немного вытащить ламели и извлечь из вилки шнур, укоротить его на 1,5-2 см (отрезать поврежденный кусок шнура), снять изолирующую трубку на длину 5 мм. Снимать изоляцию с проводников не надо.

Затем необходимо вставить подготовленный шнур в вилку RJ-11 до упора, соблюдая цветовую схему подключения проводов. Если не запомнили, как был вставлен шнур в вилку RJ-11, то можно посмотреть, как он вставлен в нее на другом конце шнура. Если вынули из вилок RJ-11 оба конца шнура и не знаете, как вставить правильно концы провода, то Вам поможет цветовая схема обжатия, представленная ниже.

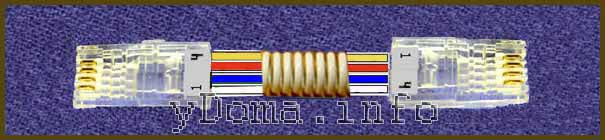

Цветовая схема обжатия телефонной вилки RJ-11

Вилки RJ-11 на шнуре для телефонной трубки обжаты по цветовой схеме с разворотом на 180 градусов. Например, если на 1-м контакте вилки RJ-11 на одном конце шнура был белый провод, а на 4-м ― желтый, то на втором конце шнура на 1-м контакте вилки RJ-11 должен быть желтый, а на 4-м контакте ― белый. На фотографии показана цветовая схема обжатия витого шнура для стационарного телефона.

Цветовая маркировка обжатия вилки RJ-11

Такой ремонт витых телефонных шнуров я делал неоднократно, особенно во времена, когда такие стационарные телефоны с трубками, соединенными витыми шнурами только появились, и купить новый витой шнур не представлялось возможным.

При покупке вилки RJ-11 для шнура обратите внимание на ее ширину, которая должна быть 7,5 мм, так как вилка RJ-11 для линии, имеют точно такой же внешний вид, но ширина ее 9,5 мм.

Милый домашний собеседник

Некоторые мобильные ретрансляторы-соты, разбросанные на крышах зданий, вышках между населенными пунктами, могут выйти из строя, а вам надо вызвать «неотложку», МЧС или аварийную службу по любому каналу коммунальных сетей. Бежать искать телефонную будку?

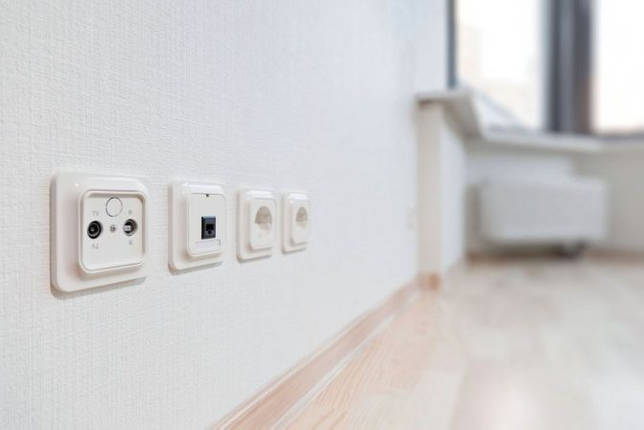

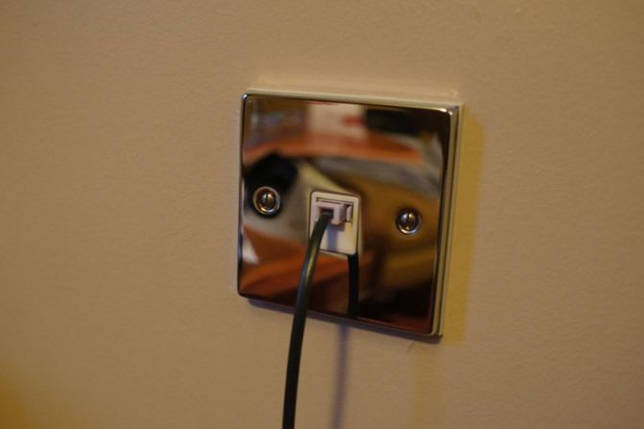

Как подключить телефонную розетку к телефонному кабелю

Многие уже, наверное, и забыли, где они стояли, настолько отвыкли от них. В эти минуты неотложно выручит привычный домашний телефонный аппарат.

Как подключить телефонную розетку к телефонному кабелю

Времена меняются, домашняя телефонная сеть устаревает. Привычные розетки, ранее установленные почти во всех комнатах и коридоре для переноса аппарата по разговору в удобное место, потеряли прочность контактов; они окислились, а некоторые провода перетерлись.

Как подключить телефонную розетку к телефонному кабелю

На замену в магазинах электротоваров предлагаются не только современные телефонные аппараты, но и коммутирующие устройства со слабым током, новые провода, контакты, клеммы. Без этого инструментарного шлейфа и новый аппарат не заработает. К старым аппаратам они не подойдут.

Как подключить телефонную розетку к телефонному кабелю

Поэтому наши советы ниже о том, как разобраться самостоятельно в схеме одно-и/или двойной розетки, как утопить её в стене. А еще предлагаем фото телефонной розетки новой линейки.

Подключение телефонной розетки

Подключение розеток RJ-11 и RJ-12 производится абсолютно одинаково, за исключением числа подсоединяемых проводников. Наиболее часто используются двухжильные провода, с коммутацией которых проблем не возникает. Сложнее обстоит дело с четырехжильными изделиями, соединение которых должно производиться согласно цветовой схеме.

Перед началом работы розетка разбирается (снимается верхняя панель). С телефонного кабеля снимается внешняя оболочка на нужную длину. В зависимости от типа контактов, проводники зачищаются или оставляются в изоляции. Дальнейшие мероприятия производятся в соответствии с инструкцией.

Коммутация двухжильным проводом (RJ-11)

Пошаговая инструкция поможет провести подключение быстро:

  1. На внутренней части устройства расположены четыре клеммы или контакта. При наличии болтовых контактов, нужно определиться с цветом подводимых к ним проводников. По международным стандартам красный проводник должен являться отрицательным, а зеленый – положительным. К ним и подключаются концы подведенного телефонного провода

Схема соединения 2-х жильного кабеля с контактами телефонной розетки
Схема соединения 2-х жильного кабеля с контактами телефонной розетки

  1. Если конструкция устройства предусматривает клеммы, то концы провода зачищать не нужно. Они вставляются в основание клемм и продавливаются до упора тонкой плоской отверткой. Миниатюрные ножи, предусмотренные в каждом контакте, прорежут изоляцию и обеспечат надежный контакт. При этом задействуют средние клеммы 2 и 3

Схема подключения провода к средним клеммам 2 и 3 в телефонной розетке
Схема подключения провода к средним клеммам 2 и 3 в телефонной розетке

  1. Закрепить устройство на стене, проверить работоспособность
  2. Закрыть лицевую панель. Монтаж окончен.

Практическая рекомендация: При подсоединении концов двухжильного провода к контактам розетки, их полярность не играет никакой роли для работоспособности изделия или качества связи.

Подключение розетки 4-х жильным проводом (RJ-12)

В ходе монтажа будут полезными следующие советы:

  1. При коммутации четырех проводников, их соединяют соответственно цвету внутренних проводков в розетке. Обычно красный и зеленый – 1 пара, черный и желтый – 2 пара. Вместо желтого проводника может быть белый или синий цвет, также и на сетевом проводе. Суть от этого не меняется
  2. Распределение проводов по цвету
    На фото можно увидеть распределение проводов по цвету соответствующих пар

    Если провод имеет расцветку жил синий – бело-синий, оранжевый – бело-оранжевый, то следует принимать синий и бело-синий за первую пару и коммутировать соответственно с красным и зеленым, а оранжевый и бело-оранжевый – за вторую пару и соединять с черным и желтым цветом (или другим оставшимся)

  3. Если розетка имеет систему контактов в виде клемм, то первая пара (красный – зеленый или синий – бело-синий) «сажается» на средние клеммы 2 и 3, а вторая пара (черный – желтый или оранжевый – бело-оранжевый) – на крайние жилы 1 и 4.

Такой способ коммутации является стандартным общепринятым, обеспечивающим удобство при обслуживании и ремонте телефонных линий.

Коннекторы для подключения телефонных аппаратов к розеткам

Как и телефонные розетки, коннекторы к ним могут быть подключены с помощью двухжильного (система RJ-11) или четырехжильного кабеля (система RJ-12). Кроссировка коннектора проводом из 2 жил осуществляется следующим образом:

  1. Наружная защитная оболочка удаляется, оставляя свободные концы длиной 10-12 мм
  2. Проводники без зачистки изоляционного слоя заводятся в корпус коннектора на средние позиции 2,3. Первая и четвертая клеммы остаются свободными
  3. Производится обжим (опрессовка) контактов с помощью специального инструмента или отвертки с тонким основанием.

Если используется провод старого образца (лапша), то его жилы зачищаются и помещаются в оболочку от витой пары, после чего осуществляются перечисленные выше мероприятия. При подключении 4-х жильного кабеля, на средние контакты 2,3 «сажаются» красный и зеленый провод (либо синий и бело-синий), а на 1,4 – черный и желтый (либо оранжевый и бело-оранжевый). После этого проводится обжим.

Цветовая схема кроссировки 4-х жильного кабеля
Цветовая схема кроссировки 4-х жильного кабеля в коннекторе телефонной линии

Обжим с помощью отвертки производится путем поочередного нажатия до упора на каждый из контактов коннектора. Встроенный нож пробьет изоляционный слой проводника и соединение будет обеспечено.

Старые и современные стандарты устройств

По мере совершенствования оборудования способы подключения телефонов к сети связи испытали ряд изменений. В первых моделях телефонных аппаратов подключение к линии связи осуществлялось и вовсе без применения розеток.

Для создания замкнутого контура тока провода просто скручивали друг с другом, либо же соединяли любыми другими доступными способами.

В 80-х годах прошлого века соединения линий АТС осуществляли с помощью двухжильных медных проводов. А для обеспечения быстроразрывного подключения телефона использовали розетки и вилки стандарта РТШК-4. Эта аббревиатура расшифровывается как «розетка для телефонов штепсельного типа для четырех контактов».

Подключение телефонного аппарата для создания стационарного соединения осуществляется через розетку, идущей в комплекте с вилкой
Корпусы таких устройств оснащены защитным ключом – пластиковым соединением, позволяющим предупредить некорректную установку вилки в розетку

Конструкция РТШК-4 включает ключ и две пары контактов. Первая пара обеспечивает работу телефона в обычном режиме, вторая – позволяет подключать дополнительную линию при условии, что оба аппарата на одном телефонном номере.

На смену морально устаревшим моделям стандарта РТШК-4 в результате повсеместного распространения микропроцессорных технологий активно стало применяться оборудование Registered Jack, имеющее маркировку «RJ». Оно соответствует международному стандарту МЭК 60884-1 и 60669-1.

Таблица стандартов слаботочных цепей
Современное стандартизованное оборудование для слаботочных цепей позволяет подключать в схему до четырех пар рабочих контактов

Подключение современных стационарных моделей телефонов для пользования на бытовом уровне осуществляют через розетки, оснащенные одной парой контактов. Корпуса таких устройств монтируются в полости пластикового модуля и обознаются символами RJ-11.

Между двумя контактами, представляющими собой компактные металлические вилки, заглублены жилы питающего провода. Модели стандарта RJ-11 рекомендованы для подключения аппаратов к телефонным магистралям линейного типа.

Прибор с разъемом RJ-11
В центральной части пластикового модуля, именуемого манипулятором, расположены латунные контакты, через которые и создается электрическая сеть между телефоном и АТС

Для подключения двух аппаратов на отдельные линии и создании офисных мини-АТС используют устройства стандарта RJ-12 и RJ-14. Универсальные четырехжильные коннекторы подходят для большинства моделей телефонного оборудования.

Чтобы подключить сразу несколько приборов, нужно лишь собрать розетки последовательно в блоки, соблюдая при этом схему: первая линия присоединяется к контактам №2 и №3, а вторая – к №1 и №4. Устройства этой серии больше применяют для создания мини-АТС при обустройстве офисных помещений.

Совмещенный разъем РТШК-4 и RG-11
Модель с совмещенным разъемом РТШК-4 и RG-11 в основном применяют, когда необходимо с новой телефонной проводкой скоммутировать винтажный эксклюзивный старый телефон

Установка переходника позволяет соединять вилки как старых, так и новых стандартов с линиями, оснащенных с применением современных технологий.

Главным отличием устройств стандарта RJ-25 является три пары рабочих контактов. По этой причине подключение такого оборудования может выполнять только квалифицированный специалист, хорошо разбирающийся в вопросах телефонии и электрики.

Конфигурация разъема RJ-45
Разъем RJ-45 имеет четыре пары контактов, но для создания электрической цепи задействуются только два контакта, расположенные ближе к центру

При подключении компьютерных систем, факсов, модемов и других сложных устройств приборов связи применяют также стандарт RJ-45. При подключении устройств стандарта RJ-45 главное внимание уделяют соответствию пластмассовых ключей.

Несмотря на конструктивные различия старых и новых стандартов, штекеры устройств обладают схожими разъемами и габаритами. Соединение прибора с сетью осуществляется только через два контакта. Только у современных моделей задействуют лишь средние контакты.

Основные ошибки при монтаже

  • Покупают розетки и коннекторы, не того стандарта, что приводит к сложностям в подключении проводов. Надо четко определиться, сколько будет линий, и их функциональное назначение. Для телефонов используются коннекторы RJ-11; RJ-12 или RJ-14 с четырмя каналами для укладки проводов. Для компьютерных сетей коннекторы RJ-45/25 могут иметь 8 проводов, 4 пары, через них конечно можно подключить телефон, но зачем усложнять себе жизнь, выясняя в какое гнездо надо уложить пару проводов. В нашем случае все понятно четыре полосы пара укладывается в средние каналы 2 и 3 контакты.
  • Пытаются подключить плоский телефонный провод к коннектору, контакты зажать можно, но внешнюю оболочку не получится. Соединение будет не надежным и при незначительной натяжке концы выскочат из коннектора.
  • При параллельном соединении коннекторов в одной розетке путают контакты, два средних контакта одного коннектора надо соединить перемычками с двумя средними контактами другого коннектора;
  • При подсоединении коннектора к кабелю не заводят в его корпус внешнюю оболочку. При этом обжимаются только контакты, кабель не фиксируется, так же как в случае с плоским телефонным проводом;
  • Некоторые при установке проводов в коннектор зачищают изоляцию для надежности контакта. Этого не следует делать особенно с многожильными проводами, повышается риск замыкания между проводами при отслоении даже одного волоска. Со снятой изоляцией многожильный провод сложнее вставить в пазы коннектора.
Источники

  • http://electric-tolk.ru/kak-podklyuchit-telefonnuyu-rozetku-k-telefonnomu-kabelyu/
  • https://prostroiku.info/kak-samostoyatelno-podklyuchit-rozetku-dlya-telefona/
  • https://kachestvolife.club/elektrika/kak-samostoyatel-no-podklyuchit-rozetku-dlya-telefona
  • https://ManRem.ru/podklyuchit-telefonnuyu-rozetku-skhema-etapy-ustanovki/
  • https://kupi-krasku.ru/remont-i-strojka/kak-podklyuchit-telefonnuyu-rozetku.html
  • https://teplogrup.ru/elektrosnabzhenie/kak-samostoyatel-no-podklyuchit-rozetku-dlya-telefona.html
  • https://istb.ru/elektrika/kak-podklyuchit-telefonnuyu-rozetku-k-telefonnomu-kabelyu.html
  • https://YDoma.info/obustroystvo/obustrojstvo-kvartiry/telefon.html
  • https://sadey.online/2021/09/14/%D0%BA%D0%B0%D0%BA-%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87%D0%B8%D1%82%D1%8C-%D1%82%D0%B5%D0%BB%D0%B5%D1%84%D0%BE%D0%BD%D0%BD%D1%83%D1%8E-%D1%80%D0%BE%D0%B7%D0%B5%D1%82%D0%BA%D1%83-%D0%BF%D0%BE/
  • https://grand-electro.ru/elektroprovodka/kak-podklyuchit-telefonnuyu-rozetku-shema-podklyucheniya-i-pravila-ustanovki.html
  • https://molotok34.ru/osnovy/podklyuchenie-dvojnoj-telefonnoj-rozetki.html
  • https://mr-build.ru/elektrika/kak-podklyuchit-telefonnuyu-rozetku.html
  • https://drova-pil.ru/novosti/shema-podklyucheniya-telefonnoj-rozetki.html
  • https://HouseDiz.ru/kak-pravilno-ustanovit-i-podklyuchit-telefonnuyu-rozetku/
  • https://lightika.com/elektroprovodka/podklyuchenie-telefonnoy-rozetki-rj11-shema.html
  • https://elektroservis43.ru/instrument/kak-podklyuchit-telefonnyy-kabel-k-telefonnoy-rozetke-shema
  • https://sovet-ingenera.com/elektrika/rozetk-vykl/kak-podklyuchit-telefonnuyu-rozetku.html

Понравилась статья? Поделиться с друзьями:
Bazliter.Ru
Adblock
detector
Gogetlinks12773
