Установка печи в деревянном дачном доме: требования, выбору места, инструкция по монтажу

Выбор оптимального места

Для выбора важно учитывать индивидуальные особенности дачного домика:

• материалы стен и плит перекрытий;
• вид нагревательного прибора в зависимости от конструкции, размеров, топлива и материалов из которых изготовлены печи;
• размеров комнаты и мощности обогревателя;
• количества комнат, которые необходимо обогреть.

Разберем основные требования подробнее.

Как выбрать место для отопления нескольких комнат одновременно?

Для одновременного отопления нескольких комнат лучше приобрести мощную модель с установленной емкостью для нагрева воды и провести систему отопления. Но для дачи такой вариант не подходит. Зимой домик используется периодически, вода в трубах замерзнет и может разорвать трубопровод или емкость с водой.

Для дачи подойдет конструкция щитов, выведенных в другую комнату, в которых проходит нагретый воздух и обогревает помещение. Но такой вариант более затратный. Проблема решается просто. На стадии строительства потребуется определиться с местом установки обогревателя и сделать ниши в стенах. Теперь надежно обработав простенки слоем теплоизоляции, устанавливаем печь в проеме перегородки.

Так добиваемся обогрева нескольких помещений 1 печью. Эффективен этот способ при обустройстве комнат с небольшой площадью. Для отопления больших комнат потребуется вызывать опытного печника, который сложит камин с отопительным щитом.

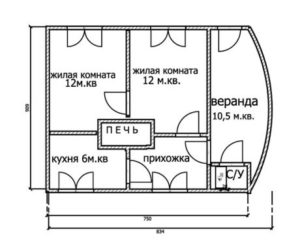

Примеры размещения печи для нескольких комнат:

Как выбрать место для печи, если отапливаться будет всего одна комната?

В этом случае печь покупается с учетом определенной мощности. В зависимости от покрытия стен и печи делаются отступы от поверхностей. Не рекомендуется устанавливать прибор рядом с входной дверью. Нагретый воздух помещения будет выходить из комнаты, а холодный воздух улицы быстро вытеснит тепло.

Печь рекомендуется устанавливать ближе к углу комнаты, здесь она не занимает много места, а выполнив защитный слой теплоизоляции с зеркальной лицевой стороной, вы сможете установить агрегат на небольшом расстоянии от стен и быстрее обогреете домик.

Требования пожарной безопасности

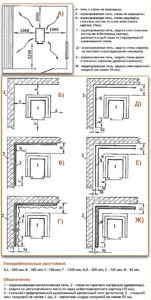

Правила предписывают выдерживать определенные расстояния до печи от поверхностей домика:

• если устанавливается стальная печь, работающая на твердом топливе, на покрытие пола из легковоспламеняющихся материалов минимальное расстояние до дна обогревателя – 140 мм;
• под железную или кирпичную печь делается отдельный фундамент или укладывается плита из прочных, негорючих материалов. Ее размер должен превышать габариты обогревателя на 500 мм с каждой стороны;
• минимальное расстояние от плиты перекрытия из горючих материалов до верха прибора – 1000 мм;
• размер отступа до деревянной стены от стальной печи, не защищенной слоем теплоизоляции или не обложенной кирпичом – 1000 мм;
• при установленных промышленных панелей из слоя теплоизоляции и зеркальным металлическим покрытием, размер сокращается до 380 мм;
• печь оснащенная защитным экраном должна отстоять от обложенной кирпичом или керамической плиткой стены на 130 мм.

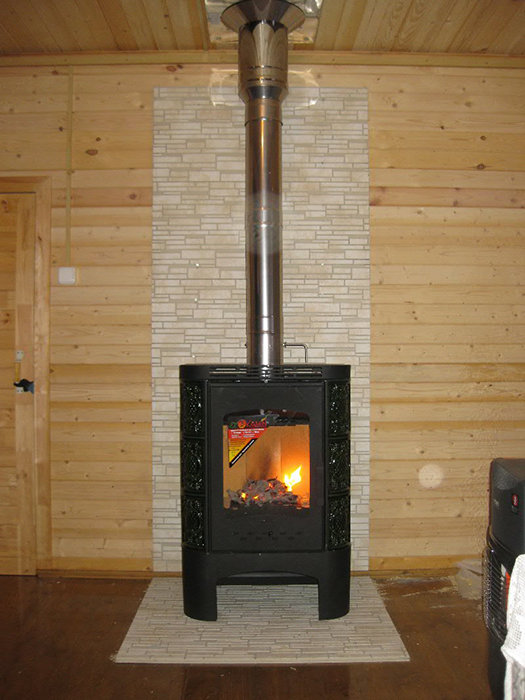

Особенности установки металлической печи

Такие печи выполняются небольшими по размерам. В дополнение их можно оборудовать варочными панелями и водонагревательными баками. Принцип работы основан на излучении поверхностями тепловой энергии, распространяемой по помещению.

В довершение некоторые модели оснащаются устройством конвекции воздуха. Такое дополнение позволяет использовать тепло от сгорания дров для обогрева холодного воздуха, проходящего или сквозь трубы или воздушную полость между стенками и экранами печи.

Исходя из этих качеств определяется место установки металлических обогревателей:

• Если агрегат оснащен варочной панелью – его место на кухне.
• Если планируется покупка камина или металлической печи со стеклянной дверцей, такой прибор можно установить в гостиной. Главное выдержать безопасные расстояния до деревянных поверхностей и защитить их экранами или плитами теплоизоляции.
• Установка обогревателей со стальными поверхностями не рекомендуется в узких коридорах или маленьких комнатах.  В этом случае может помочь покупка печи с выносной топкой.  Такой агрегат можно установить в маленькой комнатке, а топку вывести на кухню.
• Для безопасного использования и минимального отступа от стены можно добиться, просто сделав защитные экраны из шамотного кирпича. Такая конструкция позволит установить печь практически вплотную к стене и способствует накоплению экранами тепла и постепенной отдачи его в помещение после сгорания дров.

Расчеты

СНиП II-25-80. Деревянные конструкции

Металлическая печь вместе с каменкой, баком для воды и дымоходом имеет определенный вес. Особенно массивны чугунные агрегаты, а также печи, облицованные кирпичом.

Если под печью будет выложен фундамент, а также в случае наличия отражающего кирпичного экрана, нагрузка на балки и доски пола весьма существенна. Перед установкой печи следует узнать ее вес, затем выполнить расчет прочности перекрытий, чтобы пол не проломился под агрегатом ни при каких условиях.

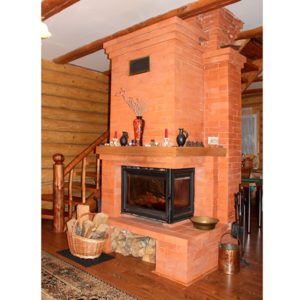

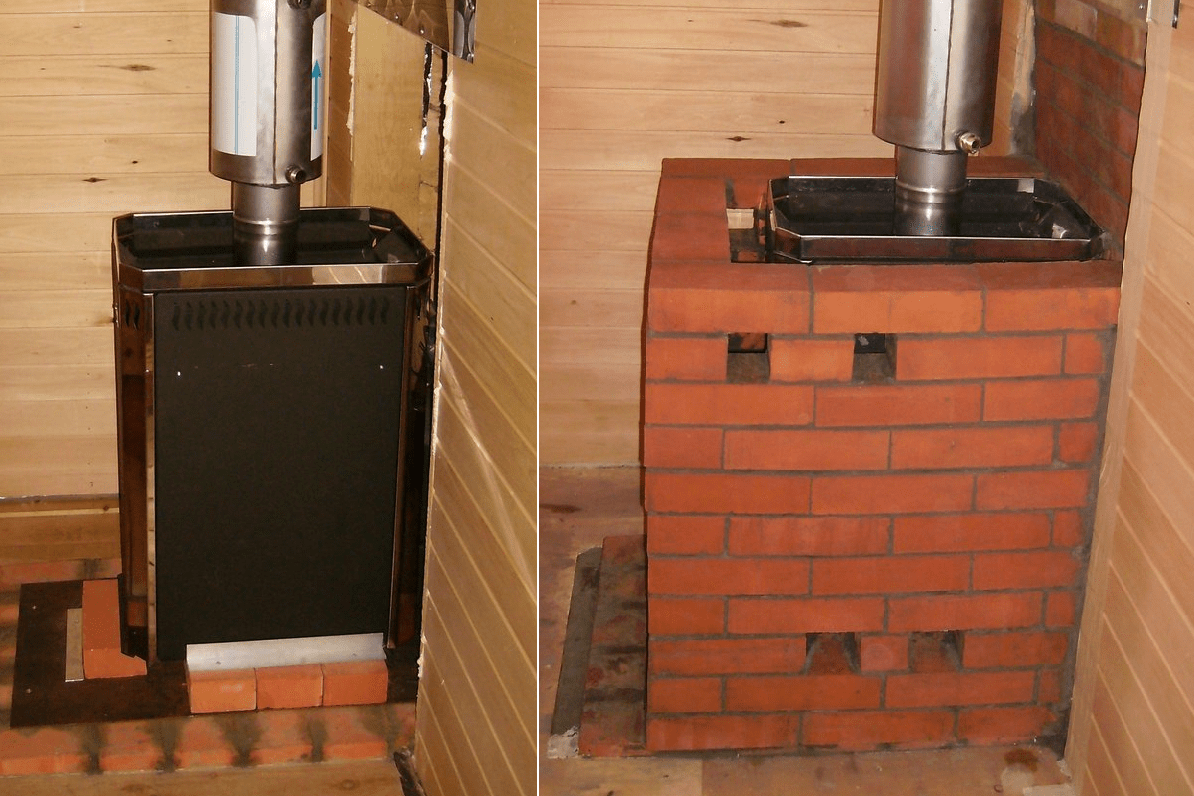

Пример обложенной кирпичом печи

Балки для перекрытия могут быть изготовлены из цельного массива твердых пород лиственных/хвойных деревьев при условии их длины до 5 метров. В случае необходимости использования балок свыше 5 метров длиной, лучше применить клееные, выдерживающие повышенные нагрузки.

Важно знать точную длину балки. Это значение принимается равным длине пролета, который будет покрывать лага плюс глубина «гнезда» или зарубки, выполняемых для крепления элемента. Длина зарубок обычно составляет от 70 до 150 мм.

Сечение балок выбирается прямоугольное либо квадратное, реже – двутавровый профиль (сочетание массива и ОСБ/фанеры). Лучшее соотношение сечения прямоугольной балки – 1,4 к 1. Брусы изготавливают шириной от 40 до 200 мм и высотой от 100 до 300 мм. Оцилиндрованное бревно (11-30 см) для обустройства пола в бане применяется редко, несмотря на высокую устойчивость к деформации на изгиб.

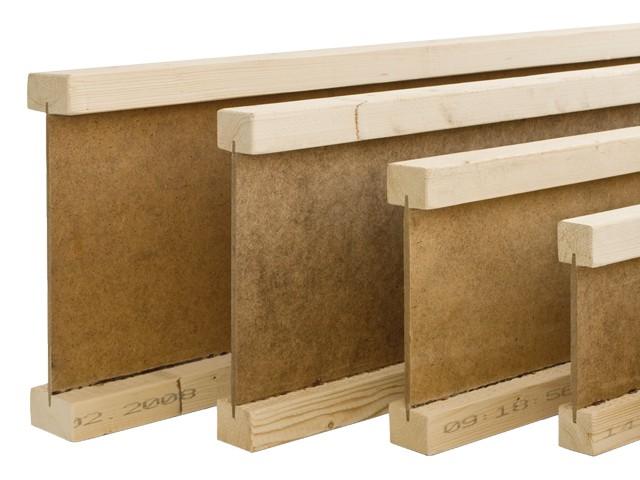

Деревянные двутавровые балки

Шаг между балками обычно выбирают в пределах 30-120 мм, руководствуясь шириной плитного утеплителя, расположением опорных стоек каркасной бани либо габаритами листов подшивки чернового пола.

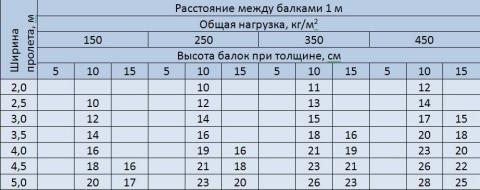

Таблица определения минимального допустимого сечения при шаге в 1 м

На заметку! Для расчета нагрузки на перекрытие можно использовать онлайн-сервисы. Каждый из них требует внесения точной информации о типе балок и лаг, сечении, размерах.

Калькулятор расчета (формат Excel).

О нагрузках и жесткости

Согласно своду строительных норм под номером 2.01.07-85, любые нагрузки подразделяются на:

• постоянные (они же длительные) – от межкомнатных перегородок и внешних стен, крыши, давления грунта и т.п.;
• переменные, т.е. возникающие от установленной в бане мебели, оборудования (в т.ч. печного) и посетителей, а также снеговые, ветровые нагрузки и некоторые другие.

Жесткость характеризуется отношением величины прогиба к длине бруса (балки). Этот показатель для межэтажных балок 1/350.

Значения разрушающей максимальной нагрузки на балки представлены в таблице.

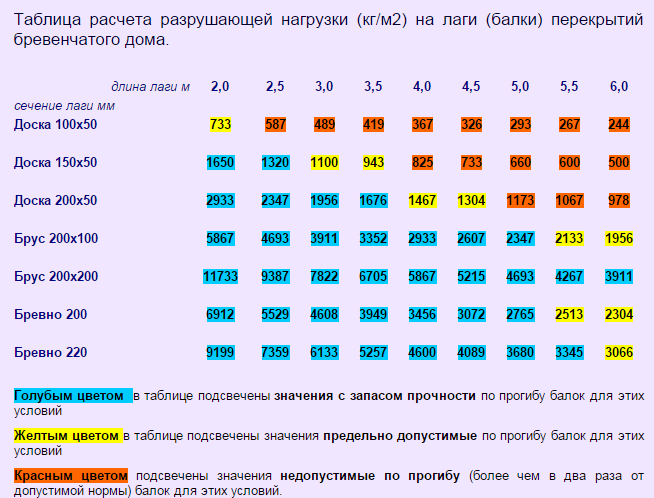

Таблица расчета разрушающей нагрузки (кгм2) на лаги (балки) перекрытий бревенчатого дома

Видео – Расчеты перекрытий

Точные расчеты максимальной нагрузки на деревянный пол достаточно сложные, их выполняют специалисты при проектировании крупных объектов. Для пола бани, на который будет установлена печь, можно использовать приблизительные значения максимальной нагрузки.

Таким образом, если отопительный прибор вкупе с плитой-основанием и прочими конструктивными элементами будет весить не более 400 кг, то его можно устанавливать на полы с опорными лагами следующих размеров:

• если шаг между лагами 60 см, то габариты при длине пролета 2 метра составляют 75×100 мм, 3 м – 75×200 мм, 4 м – 100×200 мм, 5 м – 150×200 мм; 6 м – 150×225 мм;
• если шаг между лагами 1 м, то габариты при длине пролета 2 м – 75×150 мм, 3 м – 100×175 мм, 4 м – 175×200 мм, 5 м – 150×225 мм, 6 м – 175×250 мм.

Если ваша печь весит больше, то стоит уменьшить шаг между лагами либо увеличить их сечение. Для печей весом более 700 кг требуется отдельное, не связанное с основным фундаментом основание. Устанавливать на деревянный пол такие конструкции недопустимо. Однако таким весом обладают только кирпичные банные печи с кирпичными же дымоходами.

Поверх лаг рекомендуется крепить доски пола толщиной 50 мм. Причем показатели влажности не должны превышать нормы.

На заметку! Баня – помещение повышенной пожарной опасности. Используйте огнебиозащитную пропитку для всех деревянных элементов бани до начала монтажа печи на пол.

Видео – Печь Ермак. Установка

Бетонная основа

Перед тем, как установить металлическую печь в деревянном доме, чаще всего предпочитают заливать бетонный фундамент с армированием.

Среди его несомненных достоинств – высокая несущая способность, простота самостоятельного исполнения и невысокий уровень затрат.

К недостаткам бетонного фундамента можно отнести длительное время на его обустройство.

Основа под печь из бетона может быть выполнена двумя способами:

1. Ленточный фундамент. По размеру будущей печи по ее периметру выкапывают траншею, углубляя ее ниже точки промерзания. После установки армирующей сетки заливается бетон.

Обратите внимание, что такая ленточная основа не должна быть связана с общим фундаментом здания, поскольку в зимнее время он может выдавливаться из грунта. Иногда высота подъема стен из грунта может достигать 20-30 см, поэтому при наличии одного цельного фундамента облицовочная кладка на печи может потрескаться. В некоторых случаях деформации подвергается и сама металлическая печь. Как бы то ни было, СНиП запрещает заливать общую основу под печь и, собственно, здание.

1. Монолитная бетонная плита. Для установки печи камина на даче такой способ применяется довольно часто. Толщина плиты достигает 15-20 см, чего оказывается достаточно для получения прочной основы, рассчитанной на высокие нагрузки.

На предварительно очищенную площадку сначала насыпают подушку из смеси песка и гравия. Ее поливают водой и тщательно утрамбовывают. Затем настилают гидроизолирующий слой и выставляют маяки для дальнейшей заливки стяжки. По окончании работ бетон прикрывают пленкой и следующие две недели поливают водой. Это нужно, чтобы стяжка не растрескалась.

Любой из описанных видов бетонного фундамента засыхает и упрочняется очень медленно. Монтаж печи с последующей облицовкой на такую основу можно начинать не ранее, чем спустя 28-30 дней после заливки.

Установка печи в деревянном доме: как правильно установить металлическую печь, железный камин на даче

Конкретное место для установки металлической печи в деревянном доме выбирают с учетом особенностей ее работы. При этом важно предусмотреть возможность монтажа дымохода и доступ к печи для дальнейшего обслуживания. Не стоит забывать и о противопожарных отступах – горячая поверхность должна находиться в некотором отдалении от легковоспламеняющихся материалов.

• Расположение печи в деревянном доме
• Необходимость фундамента для металлической печи
• Разновидности фундаментов под печь
• Столбчатый и свайный фундамент
• Бетонная основа
• Монтаж печи на полу
• Монтаж дымохода в деревянном доме
• Правила пожарной безопасности при монтаже печи
• Защитная обшивка стен и потолка
• Обработка древесины от возгорания

Исходя из того, какую печь установить в деревянном доме, работы проводят таким образом:

• Железная печь, которая обогревает воздух (русская «буржуйка» или канадский «булерьян»), располагается так, чтобы обеспечить свободное движение конвекционных потоков. В частности, для обогрева двух соседних помещений металлическую печь в деревянном доме можно встроить в межкомнатную перегородку или подключить к ней воздуховоды.
• Если же в печи будет встроен водяной теплообменник, то его участок, проходящий сквозь нагреватель, должен быть нижней точкой системы. Где именно будет установлена печь, не столь важно. Главное, соблюсти технику пожарной безопасности.

Установка печи камина в деревянном доме должна выполняться так, чтобы можно было свободно подключить дымоход. При этом очень важно провести все работы в соответствии с ППБ.

В процессе дальнейшей эксплуатации железной печи ее потребуется обслуживать – чистить топочную камеру, вынимать золу, периодически удалять сажу из дымохода. Поэтому в сторону открытия дверцы топливника нужно оставить достаточное расстояние. Обратите внимание, что если в печи предусмотрено панорамное стекло, то ее установку проводят с учетом этой особенности.

Противопожарные разрывы, то есть отступы от греющихся поверхностей до деревянных стен, должны быть не менее 110-125 см. Со стороны дверцы топочной камеры оставляют от 125 см зазора.

Необходимость фундамента для металлической печи

Как правило, железная печь отличается небольшим весом и удобством установки, за что и пользуется заслуженной популярностью.

Тем не менее, согласно нормам СНиПа есть ряд условий, при которых необходим фундамент:

• Если общая масса металлической печи не превышает 80 кг, заливать фундамент под нее не нужно. Однако в этом случае установка камина на даче выполняется на прочную негорючую основу.
• Теплогенерирующее оборудование общим весом до 750 кг, в частности, чугунные печи средней массы, в соответствии со СНиПом разрешено размещать на бетонной подушке. Хотя нет жестких требований о необходимости фундамента, все-таки он рекомендован из-за достаточно большого веса печи.
• Печное оборудование тяжелее 750 кг – в данном случае речь идет о чугунных агрегатах массой порядка 300-400 кг. Если выполняется монтаж такой печи без облицовки, то фундамент под нее не требуется. Однако в тех случаях, когда принято решение обложить теплогенератор кирпичом или натуральным камнем, масса всей конструкции существенно возрастает. Так, 1 м3 кирпича увеличивает массу конструкции примерно на 1350 кг. Поэтому необходимость фундамента рассчитывается исходя из объема облицовочного материала.

В целом, монтаж печи в деревянном доме своими руками не представляет сложности. Однако чтобы предусмотреть все тонкости, стоит посоветоваться со специалистом.

Выбор типа фундамента для дальнейшей установки железной печи проводится с учетом его характеристик и особенностей монтажа.

Факторы выбора:

1. Смета строительных работ – цена материалов и расценки исполнителей.
2. Особенности почвы и фундамента – значение имеет общий вес конструкции и тип грунта.
3. Площадь фундамента под печь – она влияет на тип и общую массу конструкции.

Все разновидности фундаментов относят к двум большим группам:

1. На столбах и сваях.
2. Основы из бетона.

В некоторых случаях печное оборудование можно монтировать непосредственно на пол, не забывая при этом о правилах безопасности.

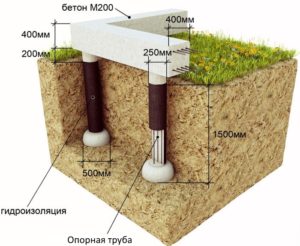

Столбчатый и свайный фундамент

Необходимость в столбчатом фундаменте впервые возникла в тех регионах, где высока вероятность затопления или близко к поверхности нет плотного слоя грунта. Сваи востребованы в строительстве многоэтажных домов.

Существует три варианта обустройства свайного фундамента:

1. Фундамент из винтовых свай. Это довольно дорогой вариант, который, тем не менее, отличается высокой скоростью монтажа. В данном случае используются стальные винты, которые вкручивают в грунт. Они и будут основой фундамента. В верхней части стальные сваи связывают, а затем заливают бетонную подушку. Весь процесс занимает 1-2 дня.

Винтовые сваи способны выдержать даже тяжелые чугунные печи с облицовкой из кирпича. Правда, через 50-60 лет, стальные стержни сгнивают.

1. Буронабивной свайный фундамент. Сначала при помощи бура в грунте высверливают отверстие заданного сечения и глубины. Его стены укрепляют сеткой, устанавливают армирующую конструкцию и заливают бетонную смесь.
2. Столбчатый свайный фундамент. Предварительный этап работ аналогичен буронабивной основе. Однако в данном случае в отверстие забивают уже готовые деревянные или бетонные столбы. Данный тип фундамента используется для возведения многоэтажных домов и размещения конструкций с большой массой.

Чтобы установить печку в деревянном доме своими руками, легче всего будет обустроить свайный фундамент. Он не потребует значительных финансовых затрат и вполне под силу владельцу дачного коттеджа, даже если он не обладает навыками строителя.

Бетонная основа

Перед тем, как установить металлическую печь в деревянном доме, чаще всего предпочитают заливать бетонный фундамент с армированием.

Среди его несомненных достоинств – высокая несущая способность, простота самостоятельного исполнения и невысокий уровень затрат.

К недостаткам бетонного фундамента можно отнести длительное время на его обустройство.

Основа под печь из бетона может быть выполнена двумя способами:

1. Ленточный фундамент. По размеру будущей печи по ее периметру выкапывают траншею, углубляя ее ниже точки промерзания. После установки армирующей сетки заливается бетон.

Обратите внимание, что такая ленточная основа не должна быть связана с общим фундаментом здания, поскольку в зимнее время он может выдавливаться из грунта.

Иногда высота подъема стен из грунта может достигать 20-30 см, поэтому при наличии одного цельного фундамента облицовочная кладка на печи может потрескаться. В некоторых случаях деформации подвергается и сама металлическая печь.

Как бы то ни было, СНиП запрещает заливать общую основу под печь и, собственно, здание.

1. Монолитная бетонная плита. Для установки печи камина на даче такой способ применяется довольно часто. Толщина плиты достигает 15-20 см, чего оказывается достаточно для получения прочной основы, рассчитанной на высокие нагрузки.

На предварительно очищенную площадку сначала насыпают подушку из смеси песка и гравия. Ее поливают водой и тщательно утрамбовывают. Затем настилают гидроизолирующий слой и выставляют маяки для дальнейшей заливки стяжки. По окончании работ бетон прикрывают пленкой и следующие две недели поливают водой. Это нужно, чтобы стяжка не растрескалась.

Любой из описанных видов бетонного фундамента засыхает и упрочняется очень медленно. Монтаж печи с последующей облицовкой на такую основу можно начинать не ранее, чем спустя 28-30 дней после заливки.

Монтаж печи на полу

Как уже было сказано, металлическую или чугунную печь в деревянном доме можно устанавливать и без предварительной заливки фундамента, если ее масса вместе с облицовочным материалом не превысит 750 кг.

Согласно строительным нормам разрешено устанавливать камин на деревянном полу, если он не имеет облицовки. Для монтажа на втором этаже здания несущие конструкции нужно предварительно укрепить швеллером или металлическими уголками.

Для защиты древесины от возгорания под печью размещают металлический лист или прослойку из кирпича. Никаких дополнительных сложностей данный процесс не представляет.

В инструкции к отопительным приборам всегда подробно расписана технология их монтажа и указаны рекомендации по подключению к дымоходу.

Монтаж дымохода в деревянном доме

При горении топлива внутри топливной камеры печи достигается температура 450-550 ℃, при этом дымоход разогревается до 300 ℃. Если в результате скопления сажи происходит возгорание, внутри дымохода температура ненадолго может доходить до 800-1000 ℃. В связи с этим при монтаже стальных труб дымохода следует соблюдать пожарные разрывы.

Чтобы понять, как правильно установить печь в деревянном доме, следует руководствоваться следующими ППБ:

• В качестве дымохода рекомендуется использовать сэндвич трубы из керамики и нержавеющей стали со слоем теплоизоляции.
• Вблизи стен труба должна проходить на расстоянии в 25 см от них. Сами стены должны быть покрыты базальтовым картоном с обшивкой из оцинковки или нержавеющей стали.
• Отверстие в потолке для прохождения дымовой трубы сквозь плиты перекрытия должно быть достаточным, чтобы с каждой стороны от трубы до горючего материала оставалось по 25 см. Образовавшийся зазор необходимо заполнить базальтовым утеплителем. При желании, можно установить потолочную разделку заводского производства.

Дымовая труба может проходить как внутри здания, так и по внешней его стене. Внутри дома необходимо обеспечить качественную изоляцию трубы в местах прохождения сквозь перекрытие и кровлю. Снаружи труба должна быть тщательно зафиксирована к стене здания, чтобы ее не снесло ветром.

Правила пожарной безопасности при монтаже печи

Согласно нормативам пожарной безопасности, перед тем как установить железную печь в деревянном доме, необходимо позаботиться о защите пола и стен из легковоспламеняющихся материалов от возгорания.

Для этого используют:

• огнестойкие теплоизоляционные материалы, монтируемые на стены и потолок в районе размещения печи;
• антипиреновые пропитки и мастики.

Защитная обшивка стен и потолка

Стены, непосредственно примыкающие к печи, а также часть потолка в вместе прохождения дымовой трубы, подвергаются существенным тепловым нагрузкам.

Поэтому перед тем как установить печь в деревянном доме, нужно выполнить ряд обязательных условий:

• Подшивка потолка выполняется из негорючего материала. Деревянные или пластиковые панели при этом не используют. Лучше всего приобрести плиты из гипсового волокна с обработкой гипсовой шпаклевкой под покраску.
• Стены должны быть защищены слоем базальтового картона и обшиты листом стали. Как вариант, можно воспользоваться готовыми декоративными экранами из нержавейки. Эти изделия способны обеспечить безопасность и отличаются внешней красотой. Кроме того, стены можно оштукатурить слоем в 3 см или более, а также обложить кирпичом (прочитайте: “Как обложить металлическую печь кирпичом в доме – пошаговое руководство”).

Более подробно правила противопожарной безопасности при монтаже железных печей в домах из дерева расписаны в СНиП 31-05-2003 и СП 118.13330.2012.

Обработка древесины от возгорания

Дополнительными средствами защиты деревянных конструкций, расположенных в непосредственной близости от железной печи, являются антипиреновые пропитки и мастики. Такой обработке подвергают балки, несущие конструкции, пол и стены, примыкающие к печи. Мастика отличается более высоким уровнем огнезащиты, а пропитка – практически бесцветна.

Огнезащитную обработку могут проводить как представители МЧС, так и хозяева деревянного дома. В последнем случае перед началом эксплуатации печи необходимо будет получить справку от инспектора МЧС о соответствии ее установки требованиям ППБ.

Все ведущие европейские и российские производители твердотопливных печей в технической документации подробно расписывают правила установки оборудования и требования по пожарной безопасности.

Видео описание

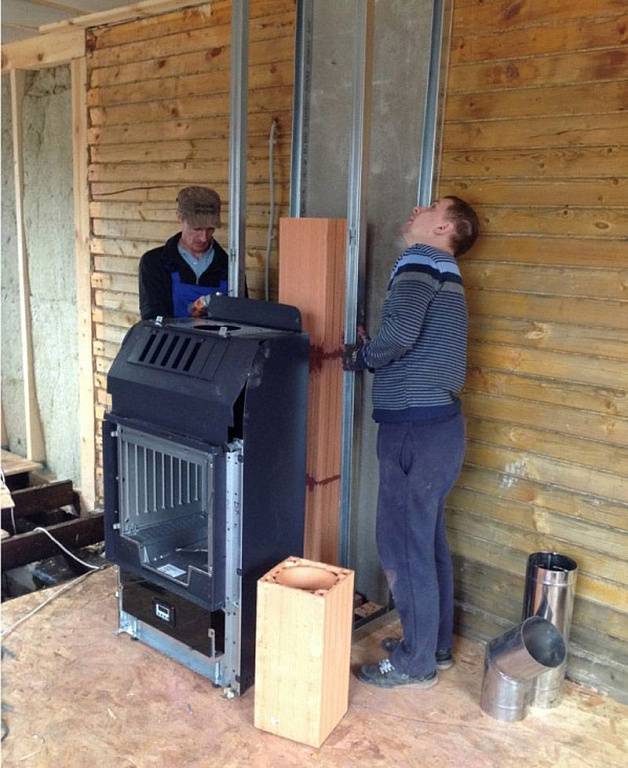

Видео-пример профессиональной установки металлического камина в готовом деревянном доме:

Все работы можно поделить на основные этапы:

• Обустройство фундамента. Его изолируют от основания дома, но заливают одновременно с последним еще до начала возведения жилья. Если требуется внедрить камин в уже завершенное сооружение, мастера снимают напольное покрытие и разбирают часть перекрытий. Глубина котлована должна достигать линии промерзания грунта, на дне формируется прослойка из щебенки, битого кирпича. Готовая высота опалубки должна превышать уровень пола на 10 см. При заливке раствора применяют армирующие связки, выравнивают, после застывания гидроизолируют.
• Подготовка стен. Их обшивают изоляционными материалами, часто в многослойном виде. Листы фиксируют на металлических направляющих, стыки герметизируют с помощью клейкой фольгированной ленты. Альтернативным решением для изоляции может послужить дополнительная кирпичная кладка, выложенная впритык к стене.
• Сборка камина. Кладка выполняется согласно проекту, начиная с основания, используется особый жаропрочный раствор. Внутренние поверхности формируют из огнеупорного кирпича, остальные – из полнотелого. Постепенно внедряют компоненты, формирующие топку, дверцу.

Сборка камина в деревянном домеИсточник et.aviarydecor.com

Формирование дымохода. Он может быть внутренним, проходящим через перекрытие вплоть до крыши, либо наружным, выводящим продукты горения из камина. В первом случае используется комбинация из двух труб, вставленных одна в другую

На этой стадии особое внимание уделяется герметизации.

Отделка пола. Пространство вокруг камина радиусом до 150 см защищается с помощью негорючих материалов – мрамора, керамогранита, облицовочной плитки.

Бюджетное решение отделки – металлические листы. Но они со временем становятся неровными, придают помещению утилитарный вид.

Требования к установке кирпичной печи

В первую очередь важно определиться с местом установки агрегата еще на стадии заливки общего фундамента здания. Агрегаты из кирпича потребуют выполнить для них отдельное основание. И делать это лучше сразу. В противном случае потребуется срывать полы и делать свайный фундамент с бетонной плитой.

По месту монтажа – оптимальный вариант кухня. Такую конструкцию можно сделать небольшой по размеру или выложить русскую печь с лежанкой. Выбор зависит от размеров помещения и финансовых возможностей. При заливке плиты, важно учитывать увеличение размеров на 150 мм с каждой стороны от стенок печи. Но потребуется учесть размеры дымохода из кирпича и сделать фундамент и под него.

Кирпичная печь для дачи – это оптимальный вариант, если позволяют габариты кухни и ее постоянное использование. При длительных перерывах и нахождении обогревателя в сыром, неотапливаемом помещении в растворе могут образовываться трещины. Печь потребуется протопить, обнаружив место прохода дыма замазывать раствором шамотной глины.

Печь для дачи своими руками: конструкция, чертежи, фото изготовления

Проблема отопления небольшого дачного домика или бытовки обычно решается двумя способами – устанавливаются электрообогреватели либо металлическая печка на дровах. Построить стационарную кирпичную печь выйдет вдвое — втрое дороже. Наименее затратный вариант – сделать отопительную буржуйку для дачи самому, пользуясь готовыми чертежами.

Представляем 2 оригинальных конструкции, разработанные и проверенные нашим экспертом Виталием Дашко. Главное преимущество отопителей – способность полноценно обогревать 2 смежных комнаты.

Печка длительного горения с наддувом

Показанная на чертеже дровяная буржуйка состоит из таких элементов:

• горизонтально расположенный топливник объемом 50 литров;
• снизу к топке приварен зольник, оснащенный отдельной дверцей;
• вертикальная вторичная камера с патрубком дымохода;
• проложенный сквозь нее наклонный воздушный канал;
• третья камера с теплообменными ребрами и патрубком выхода нагретого воздуха.

Примечание. Печь на чертеже изображена в разрезе. Способ стыковки двух труб – произвольный, внутреннее проходное отверстие – квадратного сечения, размером 15 х 15 см.

На горизонтальный воздушный патрубок Ø100 мм, предусмотренный в вертикальной части буржуйки, устанавливается вентилятор. К выходному штуцеру теплообменной камеры подсоединяется гофрированная алюминиевая труба, нагнетающая горячий воздух в соседнее помещение.

Принцип работы железной печки основан на интенсивном подогреве воздушного потока, создаваемого вентилятором. Как функционирует отопительный агрегат:

1. В топливнике горят дрова длиной 0.5—0.7 м, количество подаваемого воздуха регулируется дверкой зольника.
2. Продукты горения проникают во вторую камеру, где дожигаются пиролизные газы. Плюс происходит передача теплоты наружным стенкам и внутренней наклонной трубе. Дальше отработанные летучие вещества выбрасываются на улицу посредством дымохода.
3. Нагнетаемый вентилятором воздух предварительно нагревается в наклонном канале, затем поступает в основную теплообменную камеру, расположенную прямо над топкой.
4. Окончательно прогревшись от внутренних ребер и раскаленного свода топливника, воздушный поток выходит через вертикальный патрубок и направляется в смежное помещение.

Самодельная печь – буржуйка данной конструкции отапливает комнату вокруг себя традиционным способом, и соседнюю – за счет принудительного воздушного обогрева. Продолжительность горения обеспечивается приличным объемом топки (50 л), куда укладываются длинные толстые поленья.

Длинный горизонтальный топливник позволяет закладывать в буржуйку почти метровые поленья

Вышеописанная металлическая печь развивает тепловую мощность порядка 7 кВт, то есть, способна отопить дачу, гараж или бытовку площадью 60—70 м². Установка буржуйки производится внутри большего помещения, воздушная труба прокладывается в меньшее.

Подбираем материалы

Круглый корпус печи делается из старого пропанового баллона либо тонкостенной стальной трубы диаметром 300 х 5 мм. Во втором случае длину топливника можно нарастить до 1 метра.

Совет. Лучше найти стандартные баллоны 50 л из-под сжиженного газа, на сборку печки пойдет 2 шт. Труба Ø300 толщиной стенки 5 мм — изделие нестандартное, искать придется долго. Более доступный вариант Ø300 х 8 мм получится слишком тяжелым.

Для изготовления железной печи потребуются следующие дополнительные материалы:

• листовой металл толщиной 3 мм — на дверцы, зольник и воздухогрейную камеру;
• арматура периодического профиля (так называемая рифленка) Ø10…12 мм — на усиление колосников;
• кусок трубы Ø76 х 3 мм длиной 0.6—0.7 м;
• обрезки Ø100 мм — на дымоходные и воздушные патрубки;
• отходы металлопроката – уголки, маленькие швеллеры, профтрубы для ножек печки.

Монтаж заводских запоров (слева) и уплотнение графитно-асбестовым шнуром (справа)

Запорные ручки дверец проще купить готовыми, нежели изготавливать самостоятельно. На уплотнение притворов понадобится асбестовый шнур. Вентилятор – любая бытовая модель производительностью до 50 м³ воздуха в час.

Изготовление буржуйки – пошаговая инструкция

При использовании газовых баллонов первой операцией станет безопасное вскрытие этих сосудов. Порядок действий:

1. Полностью откройте вентиль, переверните резервуар с целью максимально слить оставшийся конденсат.
2. Выкрутите вентиль трубным ключом, заполните баллон доверху водой.
3. Болгаркой аккуратно срежьте боковину, ориентируясь по заводскому сварочному шву.

Справка. Пропан тяжелее воздуха, поэтому самостоятельно не выветрится. Остатки газа вытесняются из сосуда только водой, резка выполняется при заполненном резервуаре.

Вообще-то, крышку отпиливать необязательно, поскольку конструкцией не предусмотрена установка внутренней колосниковой решетки. Можно сразу вырезать проем под монтаж дверцы или боковое квадратное отверстие для выхода дымовых газов.

Как сделать печь длительного горения для дачи своими руками:

1. Выполните подготовительные работы – прорежьте щели колосниковой решетки, технологические отверстия для прохода газов и установки дверок. Распилите второй баллон, подгоняя будущую вторичную камеру под топливник.
2. Наварите на колосники усилители из арматуры или профиля, как сделано на фото. Иначе при нагреве металл начнет прогибаться.
3. Приделайте зольник из металлических полос и ножки печи, ориентируясь по чертежу.
4. Изготовьте дверцы и обрамление, как показано на картинке. Уплотняйте притвор асбестовым шнуром, внутрь заложите базальтовый утеплитель.
5. Выполните отверстия в вертикальном корпусе, поместите внутрь трубу Ø76 мм, соблюдая угол 35…40°. Герметично обварите торцы, состыкуйте готовый элемент с горизонтальным баллоном.
6. Сверху к своду топливника приварите несколько полос из обрезков металлопроката – они послужат ребрами воздушного теплообменника. Изготовьте корпус камеры, приделайте все патрубки.
7. Приварите обрамление, установите дверцы топки и зольника.

Совет. Не отступайте от чертежа и не увеличивайте размеры теплообменной полости – эффективность нагрева снизится. Угол монтажа наклонного канала дается приблизительно, главное, вставить трубу между боковыми стенками и хорошенько обварить.

Патрубок для установки вентилятора не обязательно делать длинным (по схеме — 20 см). Чтобы крыльчатка не перегрелась, достаточно подключить нагнетатель через алюминиевую гофротрубу. Как самому сварить печку, смотрите на видео нашего эксперта:

Отзыв о работе печки в реальных условиях мы поместили в конце публикации — в видеоролике рассказывается об отоплении гаража 6 х 12 м.

Вертикальная печь с водяным контуром

Эта буржуйка может работать на дровах, угле и брикетах. Агрегат делается из одного 50-литрового баллона, установленного вертикально. Внутрь верхней части заделана камера нагрева с теплообменными ребрами, сквозь которые можно прогонять воду либо воздушный поток. Кратко перечислим технические характеристики печки:

• отапливаемая площадь – до 40 м²;
• мощность водяного контура – 2 кВт (в режиме максимального горения);
• объем топки – примерно 25 литров;
• толщина металла перегородок – 4 мм.

Принцип действия печи прост: пламя нагревает боковые стенки агрегата и дно верхней камеры с приваренными металлическими пластинами. Через патрубок в полость принудительно подается вода или незамерзающая жидкость, отнимает тепло у поверхностей нагрева, затем направляется в отопительные приборы (как вариант, самодельные регистры из гладких труб).

Уточнение. Вместо воды через нагревательные пластины можно прогонять воздух – печка будет работать в режиме тепловой пушки.

Печь-буржуйка годится для обогрева 2 комнат маленького дачного домика, мастерской или бытовки. Длительность горения в режиме поддержания тепла – 2…3 часа в зависимости от качества и вида топлива. Количество присоединяемых радиаторов отопления – 2 шт. теплоотдачей 0.8—1 кВт каждый.

Из чего варить дачный отопитель

Помимо пропановой емкости на 50 л, для сборки понадобятся такие материалы:

• сталь листовая марки Ст20 толщиной 4—5 мм — дно водяной камеры;
• то же, 3 мм – дверки, обрамления, ребра теплообменника;
• арматура Ø12…16 мм на колосниковую решетку;
• обрезки труб диаметром 100 и 32 мм для изготовления присоединительных патрубков;
• асбестовый шнур, огнестойкое базальтовое волокно.

Для подключения системы водяного отопления можно поставить сгоны Ø32…20 мм с готовой резьбой. Перед началом работ аккуратно разберите баллон — демонтируйте газовый вентиль и налейте в емкость воды.

Ребра из обрезков железа играют важную роль — увеличивают рабочую поверхность теплообменника

Продолжение работ после морозов

Как только был приобретен тройник с крышкой для ревизии, процесс возобновился. Были начаты работы по сборке и установке ограждения по заранее намеченной схеме. Были намечены и просверлены дыры в потолке, установлены по отвесу-уровню стойки, а дальше уже было легче. нужно было замерять по месту, отрезать, вставлять, откручивать гайки. Две верхние горизонтали с перемычкой стали для поддержания стартового сэндвича, а также всей трубы, остальные для жесткости и как ограждение для страховки. По трудовым затратам получилось три часа.

•
•
•

•
•
•

Вместо тройника было вставлено колено, чтобы правильно поставить перемычку-упор, тройник не будет только влезать. Было выдержано расстояние в сторону от вертикальных стоек от боковой стенки печи примерно 160 мм, до перекладин до плиты печки остается 200 мм. Высоту этих перекладин впоследствии можно будет регулировать, что удобно. Скорее всего, сильно нагреваться не станет, а руками даже автоматически, хвататься все будут выше и по расстоянию это будет дальше.

•
•

•
•

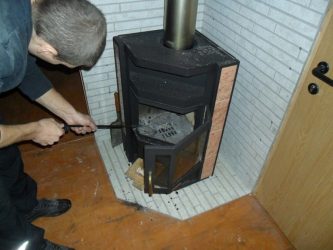

Правила установки печи на деревянный пол

Если печь устанавливается на пол из горючих материалов, потребуется выполнить слой теплоизоляции и уложить на пол защитную плиту.

Металлической печи

Если планируется установка большой чугунной печи, то фундамент, который необходимо оборудовать под тяжелую конструкцию, будет служить защитой от деформации и возникновения пожаров.

Под стальную печку можно не устанавливать фундамент или сделать его из 2-3 рядов кирпичей:

1. Деревянный пол разбирается с учетом выступов за габариты печи. Это необходимо делать аккуратно, чтобы не повредить всю конструкцию пола.
2. Первый ряд кирпичей выкладывается на ребро. В работе используем цементный раствор с добавлением глины.
3. Второй ряд выкладывается углублениями вниз и посередине можно оставить полость для отделения сбора золы и дополнительной вентиляции при розжиге печи.

Если необходимо обустроить фундамент под чугунную печь на готовых полах, в этом случае лучше использовать конструкцию основания на 4 трубах и плиты из бетона:

1. Аналогично разбирается пол по контуру плиты.
2. В углах сверлится или бурится 4 отверстия по диаметру опорных труб.
3. Опоры опускаются в отверстия и цементируются.
4. По верху, скрепляем отдельные трубы уголком в единую конструкцию и по диагоналям привариваем стальные прутки для армирования плиты.
5. Устанавливаем опалубку и заливаем плиту фундамента под тяжелую чугунную или стальную печь.

Важно! Фундамент под железные печи на деревянных полах должен быть больше габаритов отопительного прибора на 400-500 мм с каждой стороны.

Можно выполнить защиту из 3 слоев. Для этого на деревянные полы саморезами закрепляется плита ЦСП (цементно-стружечная). На нее укладывается слой кирпича. Он будет служить как тепловой аккумулятор и сверху укладывается лист нержавеющей стали или оцинковки с глянцевой поверхностью. Этот слой будет отражать тепловую энергию и тепло быстро распространиться по комнате.

Кирпичной печи

Для кирпичной печи дополнительные меры защиты не требуются. Она выкладывается на подготовленном фундаменте, который изначально делается с учетом требований пожарной безопасности и нормам СНиПа. Укладка дополнительного слоя теплоизоляции не потребуется, кирпич сам справится с этой работой.

Обработка древесины от возгорания

Дополнительными средствами защиты деревянных конструкций, расположенных в непосредственной близости от железной печи, являются антипиреновые пропитки и мастики. Такой обработке подвергают балки, несущие конструкции, пол и стены, примыкающие к печи. Мастика отличается более высоким уровнем огнезащиты, а пропитка – практически бесцветна.

Огнезащитную обработку могут проводить как представители МЧС, так и хозяева деревянного дома. В последнем случае перед началом эксплуатации печи необходимо будет получить справку от инспектора МЧС о соответствии ее установки требованиям ППБ.

Все ведущие европейские и российские производители твердотопливных печей в технической документации подробно расписывают правила установки оборудования и требования по пожарной безопасности.
