Что такое система впрыска GDI. Особенности и принцип работы
Сегодня мы узнаем, что называется автомобильной системой впрыска топлива с технологией GDI, для чего она нужна и как осуществляется ее функционирование
ЧТО ТАКОЕ СИСТЕМА ВПРЫСКА GDI. ОСОБЕННОСТИ И ПРИНЦИП РАБОТЫ

Добрый день, сегодня мы узнаем, что называется автомобильной системой впрыска топлива с технологией GDI (непосредственный впрыск топлива), для чего она нужна и как осуществляется ее функционирование. Кроме того, расскажем про основные особенности технологии, каким образом работает топливный насос в системе, чем впрыск топлива такого типа отличается от других и какая польза или вред автомобильному двигателю от GDI. В заключении мы поговорим, о том какие задачи выполняет система впрыска GDI в силовой установке транспортного средства, из каких узлов она состоит и каковы ее конструкторские особенности.


Для того, чтобы понять, как функционирует автомобильная система с технологией непосредственного впрыска топлива (GDI), необходимо знать ее конструкторские особенности, из каких элементов она состоит, а также какие функции и задачи выполняет в силовой установке транспортного средства. Данные вопросы мы и обсудим в нашем рассказе, чтобы получить исчерпывающее представление о принципе работы автомобильной топливной системы с непосредственным впрыском. Кроме того, рассмотрим часто задаваемый вопрос многими автовладельцами: "Чем отличается система с непосредственным впрыском топлива GDI от классических топливных технологий?".




1. Понятие, особенности и принцип работы системы впрыска топлива GDI

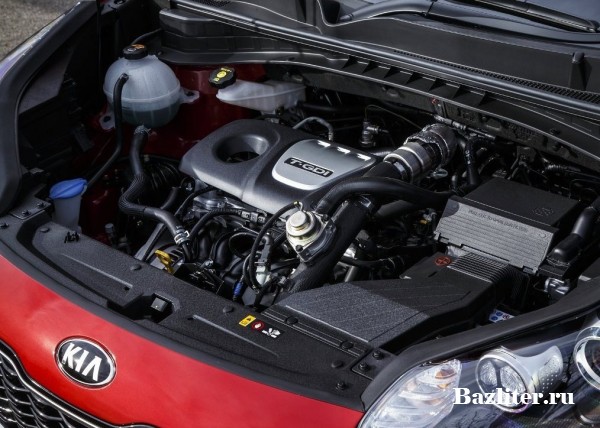

Двигатель оснащенный топливной системой с технологией впрыска GDI (Gasoline Direct Injection) - это бензиновая силовая установка с прямым или непосредственным впрыском топлива. Силовые установки с аббревиатурой GDI производятся, как правило, только японскими и корейскими автопроизводителями, такими как Mitsubishi, Toyota, Nissan, Kia и Huyndai, а также компанией Bosch (только топливные узлы). Примером современного двигателя с технологией прямого впрыска топлива может служить мотор с маркировкой T-GDI от компании Киа, который устанавливается на Киа Спортейдж 4-го поколения с объемом двигателя 1.6 литра с турбонагнетателем.


Если погрузится в история двигателестроения, то идея постройки силовой установки с прямым впрыском топлива в рабочую область цилиндров появилась еще в конце 80-х годов 20 века, однако массовый вариант GDI впервые был представлен публике только в середине 90-х годов, все того же века. Двигатели с технологией прямого впрыска, как правило, чаще всего встречаются на автомобилях марки Митсубиши, которая в какой то степени стала первопроходцем в этом направлении. Самой первой моделью на планете с таким мотором стала модель Митсубиши Галант 1996 модельного года, которая получила на то время атмосферную бензиновую силовую установку с объемом в 1.8 литра.


Система прямого впрыска топлива или GDI применяется в основном только на бензиновых силовых установках, причем последних поколений с целью повышения их экономичности, а также увеличения мощности. Такая система, как мы отметили ранее предполагает непосредственный впрыск бензина напрямую в камеры сгорания цилиндров двигателя. В дальнейшем в камерах сгорания происходит смешение топлива с воздухом и образование топливно-воздушной смеси.


Отличительной особенностью силовых установок с технологией прямого впрыска топлива GDI является наличие 2-ух насосов в топливной системы:

- стандартный электрический бензонасос, который располагается в топливном баке автомобиля;

- топливный насос высокого давления или ТНВД с механическим приводом от двигателя.


Решение производителя применить в системе два бензонасоса является аналогом принципа подачи топлива в двигателе с дизельным типом действия. В силовых установках с прямым впрыском GDI, давление подачи топлива составляет в диапазоне от 45 до 50 бар, в то время, как в классических бензиновых моторах оно составляет в районе 3-5 бар


Двигатели с прямым впрыском имеют множество конструкторских различий, благодаря чему они делятся на 2 основных направления

- силовые установки для потребления на внутреннем рынке;

- силовые установки для экспорта в зарубежные страны.


Главными отличиями в конструкции таких моторов являются особенности исполнения топливного насоса высокого давления и устройство системы бензинового впрыска в камеры сгорания цилиндров. Например версии двигателей для Японии или Кореи имеют следующие 2 основных режима впрыска топлива прямого действия

- Режим сверх бедной топливно-воздушной смеси: предполагает функционирование двигателя на смеси, которая имеет соотношение в диапазоне от 37 к 1 до 43 к 1, следовательно показатели означают количество воздуха к объему топлива. Такой режим работы поддерживается электронным блоком управления двигателем на умеренных скоростях до 125 километров в час, с учетом плавного разгона силовой установки, то есть без резких нажатий на педаль газа водителем. В этом режиме, система прямого впрыска топлива обеспечивает максимальный крутящий момент мотора. В процессе работы форсунки впрыскивают топливо в тот момент, когда поршень находится на такте сжатия и при этом еще не дошел до верхней мертвой точки двигателя. Подача горючего инжектором в данном случае осуществляется, как однородная струя и после которой образуется завихрение потока по часовой стрелке для оптимального смешивания с воздухом в камере цилиндра.


- Режим стехиометрической топливно-воздушной смеси: предполагает стехиометрический состав смеси топлива, а также воздуха, который поступает в камеры цилиндра. Данный режим работы активизируется тогда, когда силовая установка находится под нагрузкой, например при движении на высокой скорости или буксирование прицепа, а также при езде в гору.


Кроме вышеописанных нюансов двигателей с системой впрыска GDI, их отличительной чертой еще является иная работа во время
холостого хода и прогревания автомобиля. Электронный блок управления двигателем динамично производит изменение режимов сверх бедной топливно-воздушной смеси и стехиометрического режима во время работы силовой установки на холостых оборотах, при этом условно продувая цилиндры


Особенностью повышения холостых оборотов мотора в момент до 900-1000 оборотов в минуту является плавный переход между вышеописанными режимами. Такая смена режимов функционирования системы впрыска GDI в оптимальном варианте должна происходить в среднем 1 раз в 4 минуты. Справочно заметим, что все режимы переключаются под управлением электронного блока. Что касается комфорта водителя при смене режимов и изменений в работе силовой установки, то они почти не ощущаются.


Относительно токсичности и выхлопов отработанных газов, двигатели с системой впрыска с технологий GDI оснащены специально разработанными катализаторами, которые функционируют на сильно обедненной топливно-воздушной смеси. В итоге уровень окислов азота в отработанных газах такой силовой установки укладывается в рамки экологических норм Евро-3. Отметим, что высокое содержание серы, которое часто содержится в бензине, довольно быстро выводит из строя и приводит к поломкам каталитический нейтрализатор.


2. Режимы функционирования силовой установки с топливной системой впрыска GDI

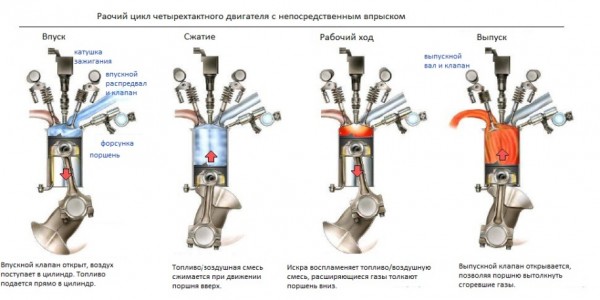

По своей конструкции двигатель с системой впрыска GDI почти ничем не отличается от бензинового и дизельного мотора. Справочно отметим, что в такой силовой установке, в каждом цилиндре имеется свеча зажигания и форсунка, а топливо направляется в камеры сгорания цилиндров насосом высокого давления (ТНВД) под давлением в 5 МегаПаскаль. Форсунки при этом обеспечивают 2 разных режима впрыскивания топлива.


Система прямого или непосредственного впрыска GDI, как мы описывали ранее функционирует в 2-ух основных режимах, в зависимости от динамики движения транспортного средства. Во-первых, функционирование на сверх бедных смесях, этот режим используется при небольших нагрузках и спокойной городской или загородной езде на скоростях до 120 километров в час. Топливо подается в камеры цилиндра примерно таким же образом, как в дизельных двигателях, в конце такта сжатия смеси. Однако система впрыска GDI в таком режиме разительно отличается от послойной системы FSI.


При первом режиме работы наиболее обогащенное топливом облако оказывается в области свечи зажигания и довольно быстро воспламеняется, поджигая при этом бедную или слабо обогащенную топливно-воздушную смесь, которая находится в камере сгорания цилиндра. В результате чего силовая установка оптимально функционирует даже при общем содержании топлива к воздуху в цилиндре в соотношении 1 к 40 соответственно.

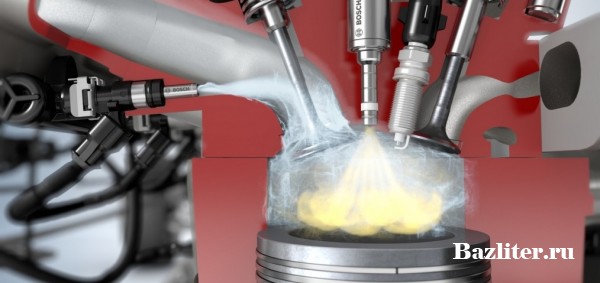

Во-вторых, работа силовой установки на 2-ом режиме, под названием стехиометрическая смесь осуществляется при интенсивной езде и высокоскоростном загородном движении. При стехиометрический составе топливно-воздушной смеси воспламенение происходит без задержек и проблем. Впрыск в таком режиме происходит в процессе такта впуска. Топливо направляется в камеры цилиндров коническим факелом и далее просто распыляется, а затем испаряется, при этом охлаждает воздух в рабочей области узла двигателя. Благодаря охлаждению происходит уменьшение вероятности детонации и калильного зажигания.


В-третьих, у системы прямого впрыска GDI имеется еще один, 3-ий режим функционирования, который реализует непосредственно сама система управления. Этот режим позволяет повышать момент силовой установки в то случае, если мы двигаемся на небольших оборотах, при этом резко нажимая на педаль акселератора. Если мотор работает на малых оборотах, а в него резко подается обогащенная топливно-воздушная смесь, вероятность детонации резко повышается. Вот поэтому впрыск топлива в таком режиме происходит в 2 этапа.


В таком режиме небольшое количество топлива направляется в цилиндр на такте впуска и при этом производит охлаждение воздуха в рабочей области узла. В этот момент также происходит заполнение цилиндра сверх бедной топливно-воздушной смесью, в соотношении 50 к 1 (воздух к топливу), в которой процессы детонационного характера не происходят. После этого, в заключении такта сжатия, направляется струя топлива, которая обеспечивает доведение соотношения воздуха и топлива в камере сгорания цилиндра до обогащенного или в равного 10-12 к 1 (воздух к топливу). А на саму детонацию времени у системы в этом режиме просто не остается, потому она и не происходит совсем.


Видео обзор: "Что такое система впрыска GDI. Особенности и принцип работы"

В заключении отметим, что в целях профилактики на силовых установках с системой впрыска GDI рекомендуется производить регламентную замену свечей зажигания каждые 15-30 тысяч километров пробега, а также примерно 1 раз в 30 тысяч километров пробега делать очистку впускного коллектора от нагара и сажи на его стенках. Кроме того, периодически необходимо диагностировать состояние инжекторов, проверять качество распыления топлива и делать прочистку форсунок. Благодаря созданию двигателей с системой прямого впрыска GDI инженерам удалось поднять степень сжатия мотора до 12 пунктов в соотношение воздуха к топливу в смеси и при этом силовая установка без проблем способна работать на не обогащенной или бедной смеси. По сравнению с классическим бензиновым двигателем, моторы с GDI расходуют примерно на 9 процентов меньше топлива, выдают на 11 процентов больше мощности и в среднем на 25 процентов меньше вырабатывают отработанных газов.
